空中接口Um协议
GSM协议Um接口协议

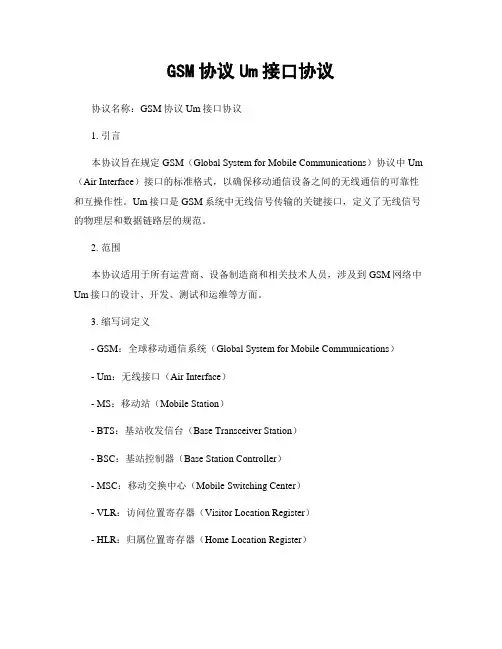

GSM协议Um接口协议协议名称:GSM协议Um接口协议1. 引言本协议旨在规定GSM(Global System for Mobile Communications)协议中Um (Air Interface)接口的标准格式,以确保移动通信设备之间的无线通信的可靠性和互操作性。
Um接口是GSM系统中无线信号传输的关键接口,定义了无线信号的物理层和数据链路层的规范。
2. 范围本协议适用于所有运营商、设备制造商和相关技术人员,涉及到GSM网络中Um接口的设计、开发、测试和运维等方面。
3. 缩写词定义- GSM:全球移动通信系统(Global System for Mobile Communications)- Um:无线接口(Air Interface)- MS:移动站(Mobile Station)- BTS:基站收发信台(Base Transceiver Station)- BSC:基站控制器(Base Station Controller)- MSC:移动交换中心(Mobile Switching Center)- VLR:访问位置寄存器(Visitor Location Register)- HLR:归属位置寄存器(Home Location Register)- MSISDN:移动用户国际ISDN号码(Mobile Station International ISDN Number)- IMEI:国际移动设备身份码(International Mobile Equipment Identity)4. Um接口协议规范4.1 物理层规范4.1.1 调制方式Um接口采用GMSK(Gaussian Minimum Shift Keying)调制方式,调制速率为270.833 kbit/s。
4.1.2 信道分配Um接口中的信道分为控制信道和用户信道。
控制信道包括广播信道(BCCH)、随机访问信道(RACH)和控制信道(CCCH);用户信道包括语音信道(TCH)、数据信道(PDCH)和组播信道(MBMS)。
06-41.1 空中接口Um概述课件
移动通信技术与系统空中接口Um概述华山主讲人U m口A 也叫做空中接口,用于移动台与GSM系统的固定部分之间的互通。
B 开放式接口,实现了不同厂家不同网络的兼容C 用于传输MS与网络之间的信令信息和业务信息(包括语音和用户数据)。
D 传递的信令信息包括无线资源管理,移动性管理和接续管理等。
E 采用FDMA和TDMA技术,决定了频谱的利用率。
频率MHzACBDGSM900系统890 915GSMEGSM880 915935 960GSM925 960EGSMEGSM900系统DCS1800系统PCS1900系统—124个频点:1-124—增加了50个频点:975-1023—374个频点:512-885—299个频点ACBDGSM900系统 EGSM900系统 DCS1800系统 PCS1900系统 1880DCSPCS 1850 1910 PCS1930 1990—124个频点:1-124 —增加了50个频点:975-1023 —374个频点:512-885 —299个频点F DMA 复用方法频分带宽他们的频分带宽都为200KHz频点分配使用无线区群规划频点 同小区不能使用邻频 相邻小区不能使用同频,也不能使用邻频频分双工上下行使用不同的频段,频率较低的频段做上行频段,频率较高的频段做下行频段。
时 分信道 时间轴TS 7 TS 6 TS 5 TS 4 TS 3 TS 2 TS 1 TS 0 TDMA 帧 TDMA 帧 4.615 ms 0 9.23 ms TS 7 TS 6 TS 5 TS 4 TS 3 TS 2 TS 1 TS 0 T 3TS 2 TS 1 TS 0 时分信道 # 2 = TS2重复F DD方案TS0 TS1 TS2 TS3 TS4 TS5 TS6 TS7 m N号25MHz (124个频点) 890MHz 915MHz 25MHz (124个频点)935MHz 960MHzTS0 TS1 TS2 TS3 TS4 TS5 TS6 TS7 mN 号收 发时间2 3 4 5 6 7 0 1 2 3 4 45MHZARFCN ARFCN下行2 3 4 5 6 7 0 1 2时隙 时隙 上行 帧即上行滞后下行三个时隙。
5g空口与协议流程
5g空口与协议流程5G空口(Air Interface)是指无线通信中用户设备(UE)和基站之间的无线连接部分。
5G空口采用了新的物理层和协议,以支持更高的数据速率、低延迟、大连接密度以及更好的覆盖。
下面是关于5G空口协议流程的一些基本信息:5G空口协议流程接入过程(Access Procedure):小区搜索(Cell Search): UE首先搜索周围的5G小区,获取相关信息。
同步(Synchronization): UE与选定的小区建立时间和频率同步。
随机接入(Random Access): UE通过随机接入信令请求建立连接。
建立连接(Connection Establishment):承载建立(Bearer Establishment): 建立UE和核心网(CN)之间的数据传输承载。
安全性建立(Security Establishment): 建立起连接的安全性,采用加密和完整性保护。
数据传输(Data Transmission):上行传输(Uplink Transmission): UE向基站发送数据。
下行传输(Downlink Transmission): 基站向UE发送数据。
小区重选和切换(Cell Reselection and Handover):小区重选(Cell Reselection): UE可能会在不同小区之间进行选择,以满足不同的服务质量要求。
切换(Handover): 在移动过程中,UE可能会切换到其他小区以保持连接。
无线资源控制(Radio Resource Control, RRC):RRC连接建立与释放(RRC Connection Establishment and Release): 控制连接的建立和释放。
RRC重新配置(RRC Reconfiguration): 在运行时调整连接参数。
QoS(Quality of Service)管理:QoS流建立与管理(QoS Flow Establishment and Management): 为不同的服务流建立和管理相应的QoS。
Um接口信令分层结构
• EXAMPLE: • 当MS进行起呼时,紧接着释放,从第三层信令消息框可以明确反映出发
生了一次未接通,主要有以下三条信令消息:
• UL:CHANNELREQUEST • DL:IMMEDIATEASSIGNMENT • UL:CMSERVICEREQUEST
在上行的CMSERVICEREQUEST信令发出后,没有下行的响应,通 话状态由起呼直接转为空闲模式(IDLE),由此可以断定发生了一次未 接通。由于上行UL:CM SERVICE REQUEST是MS发起的对SDCCH的 申请,发出申请后没有应答,没有出现标志呼叫接通的信令消息(当一 次试呼开始后出现了Connect,Connect Acknowledge消息中的任何一条就 计数为一次接通),由此,可以断定发生了一次未接通情况。其原因可 能为该服务小区的SDCCH信道拥塞,也可能是由于无线环境的恶化造成 SDCCH信令丢失。
• 在平时进行Driver Test时经常会碰到各种各样 电话打不通的现象,按照故障现象大致可以分 成以下几类:未接通、拥塞和由于切换失败导 致掉话等。
• 结合空中接口的信令流程对上述故障进行分析。
MS 呼叫未接通
这种情况表现为手机拨了号码之后,马上就跳掉了,显示仍 回到原始状态。发生此故障的原因很多,下面依阶段进行分析: 没有占用上SDCCH: • 当手机占用随机接入信道后,在接入容许控制信道上如果收到 “Immediate Assignment Reject”消息,那么应该是由SDCCH拥塞 引起的.
MS拥塞
•
SDCCH拥塞,TCH拥塞
• 手机在接入了SDCCH以后,不能成功地占用TCH:
这主要是由于SDCCH射频丢失、A接口拥挤或小区里无TCH信道引 起。对SDCCH射频丢失主要是由于低电平和干扰引起的;
GSM协议Um接口协议

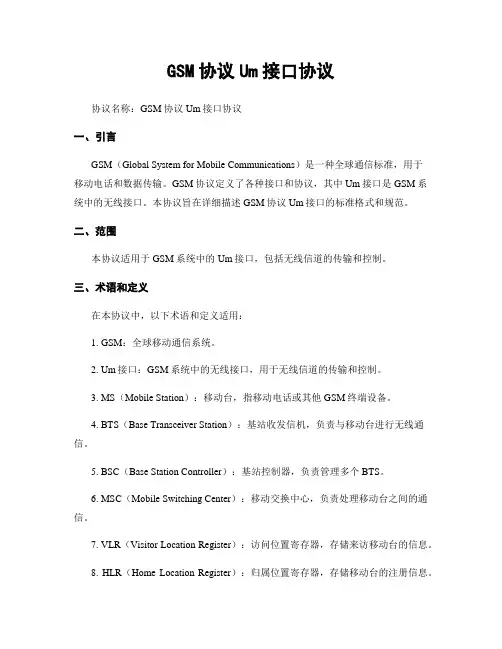

GSM协议Um接口协议协议名称:GSM协议Um接口协议一、引言GSM(Global System for Mobile Communications)是一种全球通信标准,用于移动电话和数据传输。
GSM协议定义了各种接口和协议,其中Um接口是GSM系统中的无线接口。
本协议旨在详细描述GSM协议Um接口的标准格式和规范。
二、范围本协议适用于GSM系统中的Um接口,包括无线信道的传输和控制。
三、术语和定义在本协议中,以下术语和定义适用:1. GSM:全球移动通信系统。
2. Um接口:GSM系统中的无线接口,用于无线信道的传输和控制。
3. MS(Mobile Station):移动台,指移动电话或其他GSM终端设备。
4. BTS(Base Transceiver Station):基站收发信机,负责与移动台进行无线通信。
5. BSC(Base Station Controller):基站控制器,负责管理多个BTS。
6. MSC(Mobile Switching Center):移动交换中心,负责处理移动台之间的通信。
7. VLR(Visitor Location Register):访问位置寄存器,存储来访移动台的信息。
8. HLR(Home Location Register):归属位置寄存器,存储移动台的注册信息。
9. SMS(Short Message Service):短信服务,用于发送和接收文字消息。
四、Um接口协议1. Um接口的物理层协议Um接口的物理层协议定义了无线信道的传输方式和参数。
具体规范如下:- 调制方式:GSM系统采用GMSK(Gaussian Minimum Shift Keying)调制方式。
- 频率分配:GSM系统将频谱分为多个频段,每个频段包含多个物理信道。
- 功率控制:GSM系统通过功率控制机制,调整移动台和基站之间的信号强度。
- 时隙结构:GSM系统将时间分为多个时隙,每个时隙包含固定数量的比特。
GSM协议Um接口协议
GSM协议Um接口协议协议名称:GSM协议Um接口协议一、引言GSM(Global System for Mobile Communications)是一种全球通用的移动通信标准,它定义了移动通信网络中各个组成部分之间的接口协议。
其中,Um接口是GSM系统中无线电接口的一部分,负责连接移动设备(如手机)和基站之间的通信。
本协议旨在详细描述GSM协议Um接口的标准格式和规范。
二、范围本协议适用于GSM系统中的Um接口协议,包括Um接口的物理层、数据链路层和网络层协议。
三、术语和定义在本协议中,以下术语和定义适用:1. GSM:全球移动通信系统(Global System for Mobile Communications)。
2. Um接口:GSM系统中无线电接口的一部分,用于连接移动设备和基站之间的通信。
3. 物理层:GSM系统中的一个层次,负责传输无线电信号。
4. 数据链路层:GSM系统中的一个层次,负责提供可靠的数据传输。
5. 网络层:GSM系统中的一个层次,负责处理移动设备的位置管理和呼叫控制等功能。
四、Um接口协议格式1. 物理层协议格式物理层协议格式定义了在Um接口上传输无线电信号的方式。
具体格式如下:(这里需要详细描述物理层协议格式的各个字段,包括帧结构、调制解调方式、信道编码等内容)2. 数据链路层协议格式数据链路层协议格式定义了在Um接口上传输数据的方式。
具体格式如下:(这里需要详细描述数据链路层协议格式的各个字段,包括帧结构、差错检测、流量控制等内容)3. 网络层协议格式网络层协议格式定义了在Um接口上处理移动设备的位置管理和呼叫控制等功能的方式。
具体格式如下:(这里需要详细描述网络层协议格式的各个字段,包括位置更新、呼叫建立、呼叫释放等内容)五、Um接口协议规范1. 物理层协议规范物理层协议规范包括以下内容:(这里需要详细描述物理层协议规范的要求,包括传输速率、调制解调方式、信道编码等内容)2. 数据链路层协议规范数据链路层协议规范包括以下内容:(这里需要详细描述数据链路层协议规范的要求,包括差错检测、流量控制、帧结构等内容)3. 网络层协议规范网络层协议规范包括以下内容:(这里需要详细描述网络层协议规范的要求,包括位置管理、呼叫控制、呼叫转移等内容)六、变更控制如有必要对本协议进行变更,变更需经过以下步骤:1. 提出变更请求,并说明变更的原因和内容。
GSM协议Um接口协议
GSM协议Um接口协议协议名称:GSM协议Um接口协议一、引言GSM(Global System for Mobile Communications)是一种全球通用的移动通信标准。
GSM协议定义了移动通信网络中不同系统之间的接口规范,其中Um接口用于连接移动设备和基站系统。
本协议旨在详细描述GSM协议Um接口的规范和功能。
二、范围本协议适用于所有使用GSM协议Um接口的移动通信设备和基站系统。
它涵盖了Um接口的物理层、数据链路层和网络层的规范和功能。
三、术语和缩写1. 术语:a) GSM:全球移动通信系统(Global System for Mobile Communications)b) Um接口:连接移动设备和基站系统的接口c) 移动设备:包括移动电话、数据终端等移动通信设备d) 基站系统:包括基站控制器和基站收发器等组成的系统e) 物理层:负责传输原始比特流的层次f) 数据链路层:负责提供可靠的数据传输服务的层次g) 网络层:负责路由和转发数据的层次2. 缩写:a) MS:移动设备(Mobile Station)b) BTS:基站收发器(Base Transceiver Station)c) BSC:基站控制器(Base Station Controller)d) LAPDm:链路层数据链路协议(Link Access Procedure on the Dm channel)四、Um接口的物理层规范和功能1. 物理层规范:a) 电气特性:定义了Um接口的电气特性,包括电压、电流、时钟等规范。
b) 传输介质:规定了Um接口使用的传输介质,如无线电频段、天线等。
c) 信道编码:定义了Um接口的信道编码方案,包括调制、编码、解码等。
2. 物理层功能:a) 信号传输:负责将数字信号转换为模拟信号,并通过无线电频段传输。
b) 信道管理:负责对Um接口的信道进行管理,包括分配、释放、调度等。
c) 频率管理:负责对Um接口的频率资源进行管理,以确保通信质量。
GSM协议Um接口协议
GSM协议:Um接口协议2008-10-13 10:17Um接口协议2.1 LapDm协议LapDm协议很类似于LapD协议,下面仅说明一下与LapD的不同之处。
在MS和BTS之间,物理介质对GSM是特有的,即无线接口,而不是一般的64Kb/s 的电路。
在这个接口上,点对点报文传输可按照两种方式进行:- 使用主信道,即需要优先占有资源(快速随路信令)。
典型的,这种挪用的方法不是传送一个用户数据块(20ms)而是要用相应的资源发送一条信令报文;- 使用慢速随路控制信道(SACCH)。
在LapDM中,由于利用了无限接口的同步方案来传递帧边界的信息,因此无需相应的帧起始和结束的标志。
即利用实现准备号的物理层的块,将每一帧插入一个单独的物理块,长为23字节。
结果,一个LapDM帧在所有TCH上的最大长度是23字节,在SACCH上最多21字节(这一差别来自每个SACCH块有两个特殊用途的字节:时间提前量和发送功率控制)。
但有效的信息长度可能小于这一最大值,因此每帧中要包括一个长度指示器。
未用的字节用缺省值“00101011”填充。
这个填充值是为了减小一个只有少量信息的帧(从而有很多填充字节)产生与频率校正信道(FCCH)突发脉冲类似的突发脉冲(这将干扰移动台试图同步)的可能性。
由于历史原因,“11111111”仍作为移动台上行链路传输的填充图案。
由于无线接口的帧最大长度为21或23字节,不能满足大多数信令的需要,因此在LapDM中要定义分段和重组。
它利用了一个所谓的“附加”位,将报文的最后一帧与其他帧区分开来。
由于这一机制,对无线路径上的报文长度没有固定的限制,唯一的限制来自这些消息也要在其他接口上传送,因此是在无线接口规范中提到的260字节。
LapDM没有使用检错机制,这是因为物理层提供的传输方案已经具有差错检测性能。
LapDM协议没有利用前向纠错能力(这种特征通常被认为是物理层的),而是使用了类似HDLC的后向纠错机制,可在两种模式中选择:- 不确认模式,无论接收端结果怎样,帧只传一次;- 确认模式,可由重发保证纠正有错的帧。
GSM协议Um接口协议
GSM协议Um接口协议协议名称:GSM协议Um接口协议一、引言GSM(Global System for Mobile Communications)是一种全球通信标准,用于移动电话和数据传输。
GSM协议定义了移动通信的各个方面,包括用户与网络之间的接口。
其中,Um接口是GSM系统中无线电接口的一部分,用于连接移动设备和基站。
二、目的本协议旨在详细描述GSM协议Um接口的相关规范和要求,以确保移动设备和基站之间的无线通信能够顺利进行。
通过遵循本协议,可以确保Um接口的稳定性、可靠性和互操作性。
三、范围本协议适用于所有使用GSM技术的移动设备和基站,涵盖了Um接口的各个方面,包括物理层、数据链路层和网络层。
四、术语和缩略语在本协议中,以下术语和缩略语具有如下定义:1. GSM:全球移动通信系统(Global System for Mobile Communications)。
2. Um接口:GSM系统中无线电接口的一部分,用于连接移动设备和基站。
3. 物理层:GSM协议中处理无线信号传输的层级。
4. 数据链路层:GSM协议中处理数据帧传输和错误检测的层级。
5. 网络层:GSM协议中处理数据传输和路由的层级。
五、物理层规范1. 频率范围:Um接口的频率范围应符合GSM标准规定的频段。
2. 信道编码:Um接口应使用GSM标准规定的信道编码方案。
3. 调制方式:Um接口应使用GSM标准规定的调制方式,如GMSK(Gaussian Minimum Shift Keying)。
4. 功率控制:Um接口应支持功率控制机制,以确保信号质量和功耗的平衡。
5. 信道切换:Um接口应支持信道切换功能,以确保移动设备在基站之间的无缝切换。
六、数据链路层规范1. 帧结构:Um接口的数据链路层帧结构应符合GSM标准规定的格式,包括帧头、帧中继承和帧尾。
2. 帧同步:Um接口应支持帧同步机制,以确保数据链路层帧的正确传输和接收。
GSM协议Um接口协议
GSM协议Um接口协议协议名称:GSM协议Um接口协议一、引言GSM(Global System for Mobile Communications)是一种全球通用的移动通信标准,它定义了移动通信系统中各个组件之间的接口和协议。
其中,Um接口是GSM系统中无线电接口的一部分,负责连接移动设备(如手机)和基站之间的通信。
本协议旨在详细描述GSM协议Um接口的标准格式和相关要求。
二、范围本协议适用于所有使用GSM协议Um接口的移动通信系统,包括但不限于GSM网络、GPRS网络和EDGE网络。
三、术语和定义在本协议中,以下术语和定义适用:1. GSM:全球移动通信系统(Global System for Mobile Communications),一种全球通用的移动通信标准。
2. Um接口:GSM系统中的无线电接口,用于连接移动设备和基站之间的通信。
3. 移动设备:指使用GSM协议进行通信的移动电话、数据终端等设备。
4. 基站:指GSM网络中的无线电基站,负责与移动设备进行无线通信。
四、Um接口协议规范1. 物理层协议1.1 调制解调器:Um接口使用GMSK调制解调器,支持多种调制速率。
1.2 频率范围:Um接口使用900MHz和1800MHz频段进行通信。
1.3 信道编码:Um接口使用卷积编码进行信道编码。
1.4 信道类型:Um接口包括语音信道和数据信道,分别用于传输语音和数据。
2. 链路层协议2.1 帧结构:Um接口使用固定长度的帧结构,每帧包括同步序列、信道编码信息和数据。
2.2 帧同步:Um接口通过同步序列实现帧同步,确保数据的可靠传输。
2.3 帧错误检测:Um接口使用循环冗余检测(CRC)算法对帧进行错误检测。
2.4 帧重传:Um接口支持帧的自动重传机制,以提高传输的可靠性。
3. 无线资源管理协议3.1 信道管理:Um接口使用TDMA(Time Division Multiple Access)技术进行信道管理,将时间分割为多个时隙,每个时隙用于传输一个信道。
GSM协议Um接口协议 (2)
GSM协议Um接口协议协议名称:GSM协议Um接口协议一、引言GSM(Global System for Mobile Communications)是一种全球通用的移动通信标准,它定义了移动通信设备之间的通信协议。
GSM协议中的Um接口是无线通信接口,用于移动台(Mobile Station,MS)与基站子系统(Base Station Subsystem,BSS)之间的通信。
本协议旨在详细描述GSM协议Um接口的标准格式和相关规范。
二、术语和缩略语在本协议中,以下术语和缩略语的定义适用于Um接口的标准格式和规范:1. GSM:全球移动通信系统(Global System for Mobile Communications)2. Um接口:移动台与基站子系统之间的无线通信接口3. MS:移动台(Mobile Station)4. BSS:基站子系统(Base Station Subsystem)5. BTS:基站传输系统(Base Transceiver Station)6. BSC:基站控制器(Base Station Controller)7. MSC:移动交换中心(Mobile Switching Center)8. LAPDm:链路层无线协议(Link Access Procedure on the Dm channel)9. L2:第二层(Layer 2)10. L3:第三层(Layer 3)三、Um接口协议的基本框架1. Um接口的物理层1.1 Um接口的频率和信道规划1.2 Um接口的调制和解调方式1.3 Um接口的传输速率和带宽1.4 Um接口的天线和功率控制2. Um接口的链路层2.1 LAPDm协议的定义和规范2.2 LAPDm协议的帧结构和格式2.3 LAPDm协议的错误检测和纠错机制2.4 LAPDm协议的流量控制和拥塞控制3. Um接口的网络层3.1 L3消息的格式和编码3.2 L3消息的传输和处理3.3 L3消息的安全性和保密性3.4 L3消息的路由和转发四、Um接口协议的功能和特性1. 移动台的注册和鉴权1.1 移动台的位置注册和更新1.2 移动台的身份鉴权和密钥协商2. 呼叫的建立和释放2.1 呼叫的发起和呼叫请求2.2 呼叫的路由和转发2.3 呼叫的建立和连接2.4 呼叫的保持和恢复2.5 呼叫的释放和清除3. 短消息的传输和接收3.1 短消息的编码和解码3.2 短消息的传输和路由3.3 短消息的接收和显示4. 数据业务的支持4.1 数据业务的传输和接收4.2 数据业务的流量控制和拥塞控制4.3 数据业务的优先级和质量保证五、Um接口协议的安全性和保密性1. 加密算法和密钥管理1.1 加密算法的选择和配置1.2 密钥的生成和分发1.3 密钥的更新和撤销2. 认证和鉴权机制2.1 移动台的身份认证2.2 基站子系统的鉴权和信任管理2.3 安全令牌的生成和验证六、Um接口协议的测试和验证1. 协议的功能测试1.1 协议的正常功能测试1.2 协议的异常情况测试1.3 协议的边界条件测试2. 协议的性能测试2.1 协议的传输速率和时延测试2.2 协议的并发连接数和负载测试2.3 协议的拥塞控制和恢复测试七、附录在本协议的附录中,将提供以下内容:1. Um接口的相关参考文献和标准规范2. Um接口的消息和信令的示例和解释3. Um接口的实现和部署指南八、总结本协议详细描述了GSM协议Um接口的标准格式和规范,包括物理层、链路层、网络层的定义和规范,以及Um接口协议的功能、特性、安全性、保密性、测试和验证等方面的内容。
Um口协议
GSM系统使用类似OSI协议模型的简化协议,包括物理层(L1)、数据链路层(L2)和应用层(L3)。
L1是协议模型最底层,提供物理媒介传输比特流所需的全部功能。
L2保证正确传递消息及识别单个呼叫。
在GSM系统中,无线接口(Um)上的L1和L2分别是TDMA帧和LAPDm协议。
在网络侧,Abis接口和A接口使用的L1均为E1传输方式,L2分别为LAPD和MTP协议。
在Um接口,MS每次呼叫时都有一个L1和L2层的建立过程,在此基础上再与网络侧建立L3上的通信。
在网络侧(A和Abis接口),其L1和L2(SCCP除外)始终处于连接状态。
L3层的通信消息按阶段和功能的不同,分为无线资源管理(RR)、移动性管理(MM)和呼叫控制(CC)三部分。
1、建立RR连接RR的功能包括物理信道管理和逻辑信道的数据链路层连接等。
在任何情况下, MS向系统发出的第一条消息都是CH-REQ(信道请求),要求系统提供一条通信信道,所提供的信道类型则由网络决定。
CH-REQ有两个参数:建立原因和随机参考值(RAND)。
建立原因是指MS发起这次请求的原因,本例的原因是MS发起呼叫,其它原因有紧急呼叫、呼叫重建和寻呼响应等。
RAND是由MS确定的一个随机值,使网络能区别不同MS所发起的请求。
RAND有5位,最多可同时区分32个MS,但不保证两个同时发起呼叫的MS的RAND值一定不同。
要进一步区别同时发起请求的MS,还要根据Um接口上的应答消息。
CH-REQ消息在BSS内部进行处理。
BSC收到这一请求后,根据对现有系统中无线资源的判断,分配一条信道供MS使用。
该信道是否能正常使用,还需BTS作应答证实,Abis接口上的一对应答消息CHACT(信道激活)和CHACK(信道激活证实)完成这一功能。
CHACT指明激活信道工作所需的全部属性,包括信道类型、工作模式、物理特性和时间提前量等。
网络准备好合适的信道后,就通知MS,由IMMASS(立即指配)消息完成这一功能。
