可控硅整流自动恒流充电器工作原理

可控硅整流器的原理、结构及用途

可控硅整流器的原理、结构及用途发布日期：2012-06-08 浏览次数：459核心提示：可控硅整流器，是一种以晶闸管(电力电子功率器件)为基础，以智能数字控制电路为核心的电源功率控制电器。

具有效率高、无机械可控硅整流器，是一种以晶闸管(电力电子功率器件)为基础，以智能数字控制电路为核心的电源功率控制电器。

具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多优点。

晶闸管(Thyristor)是晶体闸流管的简称，又称作可控硅整流器(Silicon Controll ed Rectifier——SCR)，以前被简称为可控硅。

由于其能承受的电压和电流容量仍然是目前电力电子器件中最高的，而且工作可靠，因此在大容量的应用场合仍然具有比较重要的地位。

自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。

今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a)〕：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。

从晶闸管的电路符号〔图2(b)〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

可控硅整流器的工作原理可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成当阳极A加上正向电压时，BG1和BG2管均处于放大状态。

此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic 2=β2ib2。

因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。

此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。

电动车充电器输出可控硅控制原理

电动车充电器输出可控硅控制原理电动车充电器，听起来是不是有点技术范儿？但其实，它的工作原理并不复杂，咱们可以用简单易懂的语言聊聊这个话题。

今天咱们就来揭开电动车充电器背后的“秘密”，看看它是如何运作的，顺便也给大家普及一下可控硅的知识。

哎，别担心，不会让你头疼的！1. 电动车充电器的基本功能首先，电动车充电器的主要任务就是给电池“充电”，让你的小电动车像小马一样，蓄势待发，随时出发。

充电器的工作流程就像给手机充电，简单明了。

你只需把充电器插上电源，然后把充电线接到电动车上，剩下的就交给充电器了，它会负责把电送进电池里，确保你下次出行不至于“没电”。

1.1 充电器的组成部分一个电动车充电器通常由几个主要部分组成：变压器、整流器和控制电路。

而今天咱们要重点聊的就是控制电路中的可控硅，它可是这个“充电大军”里的“明星”哦！1.2 可控硅的角色可控硅，顾名思义，就是一种可以控制导电状态的半导体器件。

它的工作原理就像开关，想开就开，想关就关。

在充电器里，可控硅负责调节电流的大小，就好比厨师在掌控火候，让你充电时不会“过火”或者“没火”。

2. 可控硅的工作原理接下来，咱们深入探讨一下可控硅是如何工作的。

首先，当你打开充电器电源时，电流开始流入可控硅。

这个时候，可控硅并不会立刻导通，得等到你给它发个信号。

这个信号就像是厨师的手势，只有发出指令，它才会乖乖地导通，让电流流向电池。

2.1 导通与关断可控硅的导通状态是非常稳固的，直到电流下降到一定的值，它才会自动关断。

想想看，这就像你一旦把锅里的水煮沸了，火就可以调小，不至于溅得满厨房都是。

而这个自动调节的过程，保证了充电时的安全和高效，简直是给电池“吃饭”都讲究个火候。

2.2 可控硅的优势可控硅的最大好处就是它的耐压和耐电流能力强，不容易被烧坏。

就像一位健身教练，不仅能带着大家运动，还能顶住各种压力，让你放心无忧地充电。

再加上它的体积小，轻巧得像个小精灵，几乎可以随身携带，真是充电界的一股清流！3. 充电过程中的安全性在电动车充电的过程中，安全永远是第一位的。

可控硅整流原理

可控硅整流原理可控硅（SCR）是一种半导体器件，具有单向导电性能，可用于整流电路。

可控硅整流器是一种常见的电力电子装置，广泛应用于交流电源的整流和调节。

本文将介绍可控硅整流原理及其工作原理。

可控硅整流器是一种电子器件，由可控硅和辅助电路组成。

可控硅是一种双向触发器件，只有在外部触发脉冲作用下才能导通，所以它能够实现对交流电压进行整流。

可控硅整流器的工作原理是利用可控硅的触发角控制来实现对交流电压的整流。

在正半周，当交流电压的极性为正时，可控硅的阳极和门极之间的电压为正，此时可控硅处于关断状态，不导通。

当触发脉冲到来时，可控硅的门极电压达到触发电压，可控硅导通，形成通路，电流开始流过可控硅。

在负半周，当交流电压的极性为负时，可控硅的阳极和门极之间的电压为负，同样处于关断状态。

当再次触发脉冲到来时，可控硅再次导通，形成通路，电流继续流过可控硅。

通过这样的方式，可控硅整流器能够将交流电压转换为直流电压输出。

可控硅整流器的触发角是指可控硅导通的相位角，它决定了整流电路的输出电压和电流的大小。

通过控制触发角，可以实现对输出电压的调节。

当触发角较小时，可控硅导通的时间较长，输出电压较大；当触发角较大时，可控硅导通的时间较短，输出电压较小。

因此，可控硅整流器能够实现对输出电压的调节，从而实现对电力系统的功率控制。

总之，可控硅整流器利用可控硅的触发角控制，实现对交流电压的整流和调节。

它具有结构简单、控制方便、效率高等优点，被广泛应用于电力系统中。

希望本文能够帮助读者更好地理解可控硅整流原理及其工作原理，为相关领域的研究和应用提供一定的参考价值。

硅整流充电机原理

硅整流充电机原理硅整流充电机是一种常见的充电设备，其原理基于硅材料的整流特性。

在电力系统中，交流电是主要的电能传输方式，但是大多数电子设备需要直流电才能正常工作。

因此，需要将交流电转换为直流电，这就是硅整流充电机的作用。

硅整流充电机的基本原理是利用硅材料的半导体特性，通过控制硅材料的导电和截止状态，实现交流电到直流电的转换。

硅材料具有P型和N型两种导电类型，通过将这两种类型的硅材料组合在一起，形成PN结，就可以实现整流功能。

在硅整流充电机中，交流电首先经过输入变压器，变压器的作用是将交流电的电压变换为合适的电压。

然后，交流电通过整流装置，整流装置由硅材料制成，其中包括正向导通二极管和反向截止二极管。

正向导通二极管允许电流在一个方向上通过，而反向截止二极管则阻止电流在反方向上通过。

通过合理地组合这些二极管，可以实现将交流电转换为直流电的功能。

在整流过程中，当交流电的电压为正向时，正向导通二极管导通，允许电流通过。

而当交流电的电压为反向时，反向截止二极管截止，阻止电流通过。

这样，在整个交流电周期中，只有正向导通二极管导通，电流才能通过，而反向截止二极管则起到了阻止电流反向流动的作用。

通过这种方式，交流电可以转换为直流电。

除了基本的整流功能，硅整流充电机还通常包含滤波电路和稳压电路。

滤波电路的作用是进一步减小输出直流电的纹波，使输出电压更加稳定。

稳压电路则可以根据需要调整输出直流电的电压，以满足不同设备的需求。

总结起来，硅整流充电机利用硅材料的半导体特性，通过控制硅材料的导电和截止状态，实现交流电到直流电的转换。

其工作原理基于正向导通二极管和反向截止二极管的组合，通过合理地控制这些二极管的导通和截止，可以实现将交流电转换为直流电的功能。

在实际应用中，硅整流充电机通常还包含滤波电路和稳压电路，以进一步提高输出直流电的稳定性和可调性。

通过这些设计，硅整流充电机可以提供稳定可靠的直流电源，满足各种电子设备的充电需求。

可控硅整流装置的控制原理

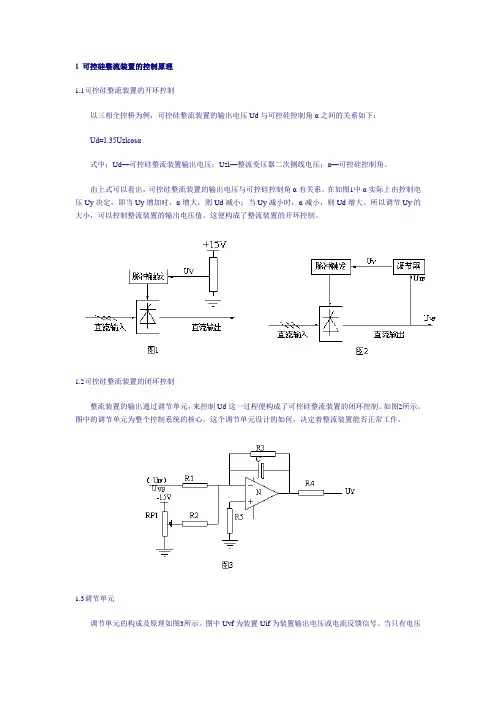

1 可控硅整流装置的控制原理1.1可控硅整流装置的开环控制以三相全控桥为例，可控硅整流装置的输出电压Ud与可控硅控制角α之间的关系如下：Ud=1.35Uzlcosα式中：Ud—可控硅整流装置输出电压；Uzl—整流变压器二次侧线电压；α—可控硅控制角。

由上式可以看出，可控硅整流装置的输出电压与可控硅控制角α有关系。

在如图1中α实际上由控制电压Uy决定，即当Uy增加时，α增大，则Ud减小；当Uy减小时，α减小，则Ud增大。

所以调节Uy的大小，可以控制整流装置的输出电压值。

这便构成了整流装置的开环控制。

1.2可控硅整流装置的闭环控制整流装置的输出通过调节单元，来控制Ud这一过程便构成了可控硅整流装置的闭环控制。

如图2所示。

图中的调节单元为整个控制系统的核心，这个调节单元设计的如何，决定着整流装置能否正常工作。

1.3调节单元调节单元的构成及原理如图3所示。

图中Uvf为装置Uif为装置输出电压或电流反馈信号。

当只有电压反馈Uvf时，整流装置工作在恒压状态下；当只有电流反馈UIf时，装置工作在恒流状态下。

R1、R3、R5、C、N构成了PI调节器。

PI调节器输出Uy与电压反馈Uvf之间的关系为：由式中可以看出，Uvf决定Uy，从而决定整流装置的输出电压Ud，这样就构成了一个自动调节系统。

这一调节单元的加入，使整流装置自动工作在恒压或恒流状态。

当电网波动或整流装置负载变化而引起整流装置输出电压高于输出整定值时，电压反馈Uvf升高，Uy 也升高，则控制角α增大。

由整流装置输出电压公式可以看出，Ud相应减小，控制角α减小，使Ud增大，以达到整定值。

通过这种自动调节，使整流装置达到稳定电压的目的。

整流装置处于恒流工作状态时，其调节过程与恒压状态的调节过程原理相同，这里不再赘述。

RP1为整流装置输出电压或电流值的设置电位器，通过RP1的调整，使装置输出一定的电压或电流值。

2 限流保护限流保护是在整流装置工作在恒压状态下所加入的一种保护措施。

可控硅整流原理

可控硅整流原理可控硅（SCR）是一种半导体器件，它具有双向导电性能，可以实现电流的控制和整流功能。

在电力系统中，可控硅整流器被广泛应用于交流电源的调节和控制，具有很高的效率和可靠性。

本文将介绍可控硅整流原理及其应用。

首先，我们来看一下可控硅的基本结构和工作原理。

可控硅由四层半导体材料组成，其中有一个控制端和两个电极端。

当控制端施加一个触发脉冲信号时，可控硅将导通并保持通态，直到电流下降到零。

这种特性使得可控硅可以实现交流电源的整流功能。

在实际应用中，可控硅整流器通常由可控硅、二极管和电感器组成。

当交流电源输入到整流器中时，可控硅将根据控制信号进行导通，将正半周的电流导通，而在负半周则处于关断状态。

通过这种方式，交流电源可以被转换为直流电源输出。

同时，二极管和电感器可以对电流进行滤波和稳压，确保输出电压的稳定性和纹波度。

除了整流功能，可控硅整流器还可以实现电流的调节和控制。

通过改变控制信号的触发角度，可以实现对输出电压和电流的调节，从而满足不同的电源需求。

这种灵活性使得可控硅整流器在工业控制和电力调节中得到广泛应用。

在电力系统中，可控硅整流器还可以实现功率因素的校正和谐波的抑制。

通过控制可控硅的导通角度和触发脉冲的宽度，可以实现对功率因素的调节，提高系统的功率因数。

同时，可控硅整流器还可以对谐波进行滤波和抑制，减少对电网的干扰。

总的来说，可控硅整流器具有高效、可靠和灵活的特点，可以实现对交流电源的整流、调节和控制。

在电力系统中，可控硅整流器发挥着重要的作用，提高了电能利用率和系统的稳定性。

随着电力电子技术的不断发展，可控硅整流器将会有更广泛的应用前景。

以上就是关于可控硅整流原理的介绍，希望能够对读者有所帮助。

可控硅整流器作为一种重要的电力电子器件，其原理和应用具有很高的实用价值，为电力系统的稳定运行和能源的高效利用提供了重要支持。

希望本文能够帮助读者更好地理解可控硅整流器的工作原理和应用特点，为相关领域的研究和工程实践提供参考。

可控硅整流器工作原理

可控硅整流器工作原理可控硅是一种多层PN结的半导体器件，具有三个电极：主极（Anode）、控制极（Gate）和触发极（Cathode）。

可控硅器件具有两种工作状态：导通状态和截止状态。

在可控硅整流器中，交流电源的正半周与负半周分别作用于主极和触发极，其工作原理如下：1.导通状态：当交流电源的电压正半周作用于主极时，主极变为正极，触发极变为负极。

此时，若控制极施加一个正电压，就可以激发PN结，使之进入导通状态。

2.截止状态：当交流电源的电压负半周作用于主极时，主极变为负极，触发极变为正极。

此时，无论控制极施加什么电压，都不能激发PN结，使之进入截止状态。

通过对控制极施加不同电压，可实现可控硅整流器的工作状态切换，从而实现电流的控制。

1.整流过程：在交流电源正半周的导通状态中，如果可控硅器件导通，则交流电源的正半周通过可控硅器件，输出为直流电流。

此时，输出电流的大小与控制极施加的电压有关，通过控制极电压的调节，可以控制输出电流的大小。

2.关断过程：当交流电源的电压负半周的时候，可控硅器件处于截止状态，电流无法通过。

这个过程中，交流电源的负半周电压通过一个旁路二极管（反向偏置）绕过可控硅器件，输出为直流电流。

通过控制极施加不同的电压，可实现整流和关断状态的切换，从而实现了可控硅整流器对交流电的转换。

需要注意的是，可控硅整流器由于具有导通状态和截止状态的非线性特性，会产生较大的谐波失真和功率消耗。

因此，在实际应用中，通常需要搭配滤波电路对输出进行滤波处理，以提高整流器的效率和输出电流质量。

总结起来，可控硅整流器工作原理是通过对控制极施加不同电压，控制可控硅器件的导通和截止状态，实现对交流电的整流和输出电流的控制。

可控硅的工作原理

一、可控硅的工作原理可控硅是可控硅整流器的简称。

它是由三个PN结四层结构硅芯片和三个电极组成的半导体器件。

图3-29是它的结构、外形和图形符号。

可控硅的三个电极分别叫阳极(A)、阴极(K)和控制极(G)。

当器件的阳极接负电位(相对阴极而言)时，从符号图上可以看出PN结处于反向，具有类似二极管的反向特性。

当器件的阳极上加正电位时(若控制极不接任何电压)，在一定的电压范围内，器件仍处于阻抗很高的关闭状态。

但当正电压大于某个电压(称为转折电压)时，器件迅速转变到低阻通导状态。

加在可控硅阳极和阴极间的电压低于转折电压时，器件处于关闭状态。

此时如果在控制极上加有适当大小的正电压(对阴极)，则可控硅可迅速被激发而变为导通状态。

可控硅一旦导通，控制极便失去其控制作用。

就是说，导通后撤去栅极电压可控硅仍导通，只有使器件中的电流减到低于某个数值或阴极与阳极之间电压减小到零或负值时，器件才可恢复到关闭状态。

图3-30是可控硅的伏安特性曲线。

图中曲线I为正向阻断特性。

无控制极信号时，可控硅正向导通电压为正向转折电压(U B0)；当有控制极信号时，正向转折电压会下降(即可以在较低正向电压下导通)，转折电压随控制极电流的增大而减小。

当控制极电流大到一定程度时，就不再出现正向阻断状态了。

曲线Ⅱ为导通工作特性。

可控硅导通后内阻很小，管子本身压降很低，外加电压几乎全部降在外电路负载上，并流过比较大的负载电流，特性曲线与二极管正向导通特性相似。

若阳极电压减小(或负载电阻增加)，致使阳极电流小于维持电流I H时，可控硅从导通状态立即转为正向阻断状态，回到曲线I状态。

曲线Ⅲ为反向阻断特性。

当器件的阳极加以反向电压时，尽管电压较高，但可控硅不会导通(只有很小的漏电流)。

只有反向电压达到击穿电压时，电流才突然增大，若不加限制器件就会烧毁。

正常工作时，外加电压要小于反向击穿电压才能保证器件安全可靠地工作。

可控硅的重要特点是：只要控制极中通以几毫安至几十毫安的电流就可以触发器件导通，器件中就可以通过较大的电流。

三相可控硅整流原理

三相可控硅整流原理
三相可控硅整流原理：
三相可控硅整流器是一种使用可控硅器件控制电流的电路，通过控制可控硅的触发角，调节输出电流的大小。

该电路使用三相交流电源作为输入，通过三个可控硅器件进行控制。

每个硅控开关的触发电路由触发控制器控制，触发控制信号由微处理器产生，根据输入电压和负载需求进行调整。

在整流过程中，每个硅控开关在正电半周接通，将正半周的电压输出到负载上。

在负电半周，硅控开关关闭。

通过调节触发角控制硅控开关的导通时间，可以调节输出电流的大小。

整流器的输出电流具有脉动性，可以通过增加电容滤波器来减小脉动。

电容滤波器可以平滑输出电流，使其更接近直流。

整流器的控制策略可以根据需求进行调整。

常见的控制方法有可逆可控整流控制和单向可控整流控制。

可逆可控整流控制允许电流在正向和反向的情况下都能流过负载，适用于需要双向电流的应用。

而单向可控整流控制只允许电流在正向情况下流过负载，适用于只需要单向电流的应用。

通过以上的控制原理，三相可控硅整流器可以实现对电流的精确控制，适用于许多领域，如电力系统、工业控制和交通运输等。

可控硅电源原理

可控硅电源原理
可控硅电源，又称可控硅整流器。

其工作原理是在直流电的正、负半周，由直流电经晶闸管元件“S”和“C”，把直流电变换为可控的低频方波电压。

其输出电压波形如图1所示。

可控硅整流电源由一个整流模块和一个控制电路组成。

其优点是输出电压波形稳定、体积小、重量轻、效率高，并且可以实现负载的恒压或恒流。

一、晶闸管模块组成
晶闸管模块（SwitchedThyristor）是一种有特殊形状的电力电子器件，它是由一个双向开关（又称触发器）和两个管子组成。

这两个管子可以在半个开关周期内通/断，产生脉冲电压或电流。

脉冲电压或电流的大小是可调的，这样，就能使输出电压或电流在一定范围内连续可调。

晶闸管模块具有控制电路简单、功率密度大、可靠性高等特点。

它也具有输出电压波形稳定、效率高、体积小等优点，而且由于可控硅的特性，可实现负载恒压或恒流，在工业和家庭用电中得到广泛的应用。

二、工作原理
可控硅电源主要由晶闸管模块、控制电路和整流模块组成。

—— 1 —1 —。

可控硅整流器原理

可控硅整流器原理
可控硅整流器是一种常用的电力电子器件，其工作原理是通过控制可控硅器件的触发角，实现对交流电源的整流控制。

可控硅整流器主要由可控硅器件、触发装置和电路保护装置等组成。

当可控硅器件的控制电压大于其触发电压时，可控硅器件导通，电流流经器件。

控制电压为零时，器件处于截止状态，电流无法流过。

在工作过程中，当交流电源输入到可控硅整流器时，由触发装置产生的触发脉冲信号将控制电压施加在可控硅器件上，使其导通。

此时，交流电源的正半周电流经过整流电路流入负载进行放电。

当交流电源的负半周到来时，控制电压为零，可控硅器件截止，电流无法流过。

通过这样的控制，可控硅整流器实现了对交流电源的整流控制。

可控硅整流器具有动态响应速度快、损耗小、可靠性高的优点。

在实际应用中，可控硅整流器广泛用于电力系统中的直流输电、电动机驱动和可调速调压系统等领域。

同时，根据不同的需求，可控硅整流器还可通过组合和并联等方式进行应用，实现不同功率和电压等级的整流控制。

三相可控硅整流原理

三相可控硅整流原理三相可控硅整流原理是一种电力电子技术，它可以将交流电转换为直流电。

这种技术在现代工业中得到了广泛的应用，特别是在大型电力设备中。

本文将介绍三相可控硅整流原理的基本概念、工作原理和应用。

三相可控硅整流原理是一种电力电子技术，它利用可控硅器件将交流电转换为直流电。

可控硅是一种半导体器件，它可以控制电流的流动方向和大小。

三相可控硅整流器是由三个可控硅器件组成的，它们分别连接在三相交流电源的三个相位上。

当可控硅器件导通时，它们可以将交流电转换为直流电。

三相可控硅整流原理的工作原理三相可控硅整流器的工作原理是基于可控硅器件的导通和截止。

当可控硅器件导通时，它们可以将交流电转换为直流电。

当可控硅器件截止时，它们可以阻止电流的流动。

三相可控硅整流器的工作原理可以分为两个阶段：导通阶段和截止阶段。

在导通阶段，可控硅器件导通，交流电通过可控硅器件流入负载。

在这个阶段，可控硅器件的电压降很小，电流很大。

在截止阶段，可控硅器件截止，交流电无法通过可控硅器件流入负载。

在这个阶段，可控硅器件的电压降很大，电流很小。

通过控制可控硅器件的导通和截止，可以实现交流电向负载的单向流动，从而将交流电转换为直流电。

三相可控硅整流原理的应用三相可控硅整流器在现代工业中得到了广泛的应用，特别是在大型电力设备中。

它可以将交流电转换为直流电，从而满足大型电力设备对直流电的需求。

例如，它可以用于电力变压器的直流电源、电动机的直流电源、电焊机的直流电源等。

此外，三相可控硅整流器还可以用于电力调节、电力传输、电力质量控制等方面。

三相可控硅整流原理是一种重要的电力电子技术，它可以将交流电转换为直流电。

通过控制可控硅器件的导通和截止，可以实现交流电向负载的单向流动，从而满足大型电力设备对直流电的需求。

可控硅整流器工作原理

可控硅整流器工作原理可控硅整流器（SCR Rectifier）是一种电力电子器件，用于将交流电转换为直流电，并且可通过控制电压的方式来调节输出电流。

可控硅整流器主要由可控硅（SCR）组成，下面将详细介绍可控硅整流器的工作原理。

工作原理：可控硅整流器的工作原理基于可控硅的特性，可控硅是一种四层PNPN结构的双向导通晶体管。

它具有两个引线，阳极（A）和阴极（K），以及一个控制极（G）。

控制极用于控制可控硅的导通和截止。

可控硅具有以下特性：1.单向导通：可控硅只能在正向电压作用下从阳极导通到阴极。

当无或者反向电压作用时，可控硅处于闭合状态。

2.触发电压：控制极的触发电压是可控硅导通的最低电压。

当触发电压施加到控制极上时，可控硅将开始导通。

根据这些特性，可控硅整流器的工作原理如下：1.开关状态：在可控硅整流器关闭时，存在反向电压，可控硅处于阻断状态，输出电压为零。

2.触发：通过施加控制电压到控制极上，可控硅将被触发，开始导通。

导通后，可控硅的电压降低到低值（一般为1V左右）。

3.运行状态：一旦可控硅被触发，它将保持导通状态，直到其设定的控制电压波形结束或者通过施加反向电压来关闭。

4.关断：为了关闭可控硅，需要施加反向电压。

当施加反向电压时，可控硅将进入阻断状态，停止导通。

应用：1.交流电源控制：可控硅整流器可以将交流电源转换为直流电，并且可以通过控制电压来调节输出电流。

2.电力转换：可控硅整流器用于电力系统中的电源控制和变压器控制。

3.电机控制：可控硅整流器可以用于控制直流电机的电流。

4.调光控制：可控硅整流器可以通过调节电压来实现照明设备的调光功能。

5.锁相环控制：可控硅整流器还可以被用作锁相环电路中的元件，用于时钟信号的控制。

总结：可控硅整流器是一种基于可控硅的电力电子设备，通过控制可控硅的导通和截止来实现交流电向直流电的转换。

其工作原理基于可控硅的特性，使用控制电压来控制整流器的输出电流。

可控硅整流器在电力电子设备中的应用非常广泛，包括交流电源控制、电力转换、电机控制、调光控制和锁相环控制等方面。

可控硅整流器工作原理

可控硅整流器工作原理
可控硅整流器是一种电力电子设备，主要用于将交流电转换为直流电。

它的工作原理如下：
1. 可控硅：可控硅是一种半导体元件，具有两个PN结，类似于二极管。

但是不同的是，可控硅还有一个控制端，可以通过控制端的信号来控制可控硅的导通和关断。

2. 实现整流：可控硅整流器的输入是交流电，将其通过一个变压器降压或升压到适当的电压。

然后将其输入到可控硅整流器的整流器电路中。

3. 控制可控硅导通：通过控制端的信号，可以控制可控硅的导通和关断。

当可控硅导通时，正向电流会通过可控硅，使得整流器输出直流电；当可控硅关断时，电流无法通过可控硅，整流器输出电压为零。

4. 控制导通角：通过控制端的信号，可以控制可控硅的导通角度。

导通角度是指可控硅导通的时间与每个交流周期的时间的比例。

控制导通角可以改变输出电压的大小。

5. 脉宽调制：为了实现可控硅整流器的精确控制，可以使用脉宽调制技术。

脉宽调制通过控制每个周期内可控硅的导通时间来调节输出电压的大小和波形。

总的来说，可控硅整流器通过控制可控硅的导通和关断，以及
控制导通角度和脉宽来将交流电转换为直流电。

这样可以实现对直流电的控制和调节。

可控硅整流电路的原理

可控硅整流电路的原理电路在现代社会中扮演着重要的角色，而硅控整流电路是电路中的一个核心部件。

它具有可靠、高效、稳定等优点，因此应用广泛。

本文将从原理方面介绍可控硅整流电路。

一、可控硅简介可控硅，又称晶闸管，是一种半导体元件，其结构类似于双向导通三角形管。

它有三个电极：阳极、阴极和控制极（也称为门极或阳极控制极），是半导体的电流元件，可以控制电路中直流电流的通断和方向。

二、可控硅的工作原理可控硅的工作原理和二极管类似，但它可以通过控制极改变晶体管极限电压来控制主电路上的电流。

在正向电压作用下，可控硅是一种导通的半导体器件；但是，如果控制极上的电压变小，则进入阻断状态，该状态下的电流非常小；而在控制极上施加正向电压，可控硅也可以使主电路上的电流双向流动。

由此可见，在电路中加入可控硅后，其电路的主要特征即应具有单向导通特征。

在此基础上，进行可控硅的控制，可以实现单向导通/单向阻断电路、单相控制电路、三相半控整流电路、交、直流变换电路、有功和无功功率控制电路等等。

三、可控硅整流电路可控硅整流电路，顾名思义，是以可控硅为核心，实现整流功能的电路。

它的主要功能是将交流电转变为直流电，主要分为单相或三相可控硅整流电路。

单相可控硅整流电路主要由半波整流电路和全波整流电路组成。

其中，半波整流电路使用单相可控硅，可以将交流电的一半电压输出为直流电，包括正半周和负半周；全波整流电路使用两个可控硅来工作，使交流电的两个半周都能够输出直流电。

三相可控硅整流电路由六个可控硅组成，它可以实现更大功率下的高效控制和运行，同时适用于三相异步电机、静止反应、转子转换器等。

四、可控硅整流电路的应用可控硅整流电路的应用是非常广泛的，并存在于各种行业中。

例如，汽车工业中的发电机整流器、家用电器中的调压、变频器、控制器以及直流电机的启动控制等。

此外，可控硅整流电路还广泛应用于高铁、汽车电子、船舶电子、气体调控等领域。

可见，可控硅整流电路是现代工业生产中不可或缺的一部分。

可控硅整流自动恒流充电器工作原理

可控硅整流自动恒流充电器工作原理
该充电器除可为各种镍镉电池充电外，也可为干电池充电。

其充电电流可调。

充电终止电压由RP1预先确定。

工作原理
电路原理见图1。

开始充电时，电池组两端电压较低，不足以使晶体管VT导通。

由RC组成的移相电路给可控硅提供触发电流。

移相角度由RP2决定。

负半周时可控硅截止。

因此可控硅以可控半波整流方式经电池组充电。

调整RP2即可调整充电电流，最大充电电流由R1既定。

指示灯串在电路中以指示充电情况和充电电流的大小。

R3用以调节指示灯的亮度。

当电池组电压慢慢升高，快到预定值时，三极管开始导通，可控硅的导通角减小，充电电流下降，直至完全截止，这样充电自动停止，并使电池组保持在预定电压上。

因为当电压下降时，晶体管又趋向截止，可控硅重新启动，不过此时导通角很小，电流出很小，对充电电池有保护作用，防止过充。

元器件选择与制作
元器件清单见下表。

先将R3短路，RP2旋至阻值最小处，调整R1，使电流表指示为所需最大充电电流，这样R1就确定了。

然后去掉短路线，调整R3使指示灯稍有一点亮度作指示即可。

旋动RP2，在其刻度上标定电流数值（与串在回路上的电流表对应）。

最后标定RP1。

找一个输出可变的稳压电源或电池组，正负极分别与充电端相接，调整RP1指示灯灭，则为预定电压值。

在RP1的刻度上分别标上3.0V、4.5V、6V等即可。

可控硅充电器电路原理

可控硅充电器电路原理
随着电子产品的不断发展，电池和充电器的使用也越来越普遍。

与传统的充电器相比，可控硅充电器具有更高的效率，更稳定的输出性能，可以有效保护电池，而且还具有安全可靠的特点，成为现代消费类电子产品的首选充电器。

可控硅充电器是一种智能充电器，可以根据电池的容量、特性和充电进度自动调整电路参数，以达到节能和保护电池的目的。

它将电路控制和解耦，可以在室温条件下实现长期稳定充电，并且节能效果更好。

可控硅充电器电路是由两个主要部分组成的，分别是输入放大器和控制器部分。

输入放大器是一个复杂的电路，由限流电阻、可控硅、稳压电路等组成，其功能是接收外界的电压源，并将电压转换成电流，以满足充电器的输出要求。

控制器部分包括一个具有 MCU制的模拟
电路，由可控硅、负反馈电路、显示灯、按钮等组成。

控制器的作用是检测电池的充电状态，根据可控硅的低压限幅信号调节可控硅，从而不断调整输出电压和电流，使电池在充电过程中始终处于最佳状态，有效保护电池免受过充影响。

此外，由于可控硅的开关特性，可控硅充电器还具有节电效果，可在电池充满后自动停止充电，有效减少能量浪费，使电池寿命最大化，是家用电器产品开发中不可或缺的一部分。

综上所述，可控硅充电器电路原理具有输入放大器和控制器两个主要部分，并由可控硅调节充电过程，帮助电池充电稳定、安全和节
能，满足了家用电器产品的使用需求，成为今天充电器的首选。

可控硅充电器电路原理

可控硅充电器电路原理
工作原理：由电源电路、触发电路和主控电路三部分组成。

220V市电经电源开关S－S'、电源变压器T1降压后，由二极管VD1－VD4组成的全波整流电路整流，变为脉动直流电源。

一路经电阻R1限流和稳压二极管DW稳压，输送约18V的梯形波同步稳压电源，作为时基集成电路NE555及其外围元件构成的无稳态振荡器RC延时环节的电源；另一路经过三端稳压集成电路
IC1AN7812送出12V稳定的梯形波同步稳压电源IC2的工作电源。

触发电路由IC2NE555及R2、R3、RP、C1、C2等元件构成，振荡周期小于10ms固定不变，仅可改变输出矩形波占空比的无稳态振荡器和R4、脉冲变压器T2形成触发脉冲。

振荡器之所以采用18V和12V两路同步稳压电源，目的是增大输出矩形波的占空比，即增大触发脉冲的移相范围。

本触发电路的移相范围大于120°，调节电位器RP即可输出不同触发角的触发脉冲，从而达到控制可控硅VS导通角的目的。

充电器工作原理

充电器工作原理充电器是一种将电能转换为适合充电设备使用的电源设备。

它的工作原理是通过将交流电转换为直流电，并适应充电设备所需的电压和电流。

普通而言，充电器由以下几个主要部份组成：1. 输入电源：充电器通常需要外部电源供应，常见的输入电源为交流电。

交流电首先通过输入电路，包括电源线、插头和电源滤波器等，以确保输入电源的稳定性和安全性。

2. 变压器：交流电进入充电器后，经过变压器进行电压的转换。

变压器由一个或者多个线圈组成，通过磁场的感应作用将输入电压转换为适宜的输出电压。

变压器的工作原理是基于电磁感应定律，通过变换输入线圈和输出线圈的匝数比例，实现电压的升降。

3. 整流电路：变压器输出的电压为交流电，但大多数充电设备需要直流电才干正常工作。

因此，充电器通常还包括一个整流电路，用于将交流电转换为直流电。

整流电路可以通过二极管或者可控硅等元件来实现。

二极管整流电路是最常见的形式，它通过只允许电流在一个方向上通过来实现电流的单向流动。

4. 滤波电路：由于整流电路输出的直流电仍然存在一定的波动和纹波，为了提供更稳定的电源，充电器通常还包括一个滤波电路。

滤波电路通过使用电容器或者电感器等元件来平滑输出电流，减少纹波的存在。

5. 控制电路：一些高级充电器还可能包括一个控制电路，用于监测和调节输出电压和电流。

控制电路可以根据充电设备的需求，调整输出电压和电流的大小，以保证充电设备的安全和效率。

总结：充电器的工作原理是通过将交流电转换为直流电，并适应充电设备所需的电压和电流。

它由输入电源、变压器、整流电路、滤波电路和控制电路等部份组成。

通过这些部份的协同工作，充电器能够提供稳定、安全的电源，满足充电设备的需求。

充电器工作原理

充电器工作原理一、引言充电器是一种用于给电池或其他可充电设备充电的电子设备。

它通过将交流电转换为适合电池充电的直流电来实现充电功能。

本文将详细介绍充电器的工作原理。

二、充电器的组成充电器通常由以下几个主要组成部分构成：1. 变压器：用于将输入的交流电转换为合适的电压和电流。

2. 整流器：将交流电转换为直流电。

3. 滤波器：用于去除直流电中的杂波和纹波，使输出电流更加稳定。

4. 控制电路：用于监测充电状态和控制充电过程。

5. 输出电路：将整流后的直流电传输到被充电设备。

三、充电器的工作原理1. 输入电源充电器通常通过插头连接到交流电源上。

交流电源可以是家庭电源（通常为220V或110V交流电）或其他可用的电源。

充电器将输入电源的电压和电流转换为适合充电设备的电压和电流。

2. 变压器充电器中的变压器是一个重要的组成部分。

它主要用于将输入电源的电压转换为适合充电设备的电压。

变压器由两个或更多的线圈组成，分别称为主线圈和副线圈。

主线圈接收输入电源的交流电，而副线圈则输出适合充电设备的电压。

通过调整主线圈和副线圈的绕组比例，可以实现不同的输出电压。

3. 整流器变压器输出的电流仍然是交流电，而大多数充电设备需要直流电才能进行充电。

因此，充电器中的整流器用于将交流电转换为直流电。

整流器通常使用二极管或可控硅等元件来实现。

它们只允许电流在一个方向上通过，从而将交流电转换为单向的直流电。

4. 滤波器整流后的直流电中可能仍然存在一些杂波和纹波。

为了使输出电流更加稳定，充电器中通常会添加一个滤波器。

滤波器能够去除直流电中的杂波和纹波，使输出电流更加平稳。

5. 控制电路充电器中的控制电路用于监测充电状态和控制充电过程。

它通常包括一个微处理器或其他控制芯片，用于监测电池的电压和电流，并根据需要调整输出电压和电流。

控制电路还可以实现过充保护、过流保护和短路保护等功能，以确保充电过程的安全性和可靠性。

6. 输出电路输出电路将经过整流、滤波和控制处理后的直流电传输到被充电设备。
