地理关联图的判读

5 / 5

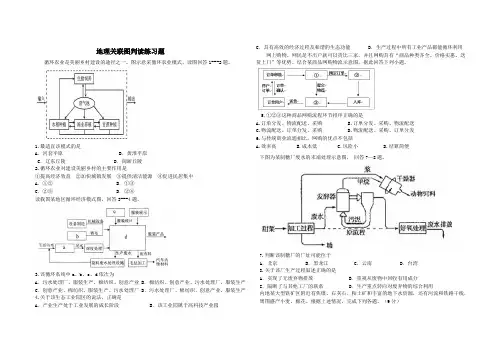

11.地理关联图的判读

典图1:厨余垃圾自动处理系统的主要工艺流程示意图

典图2:构树生态循环农业模式示意图

典图3:我国某地循环农业生产模式示意图

考向:关联图的判读及工艺流程判读

考向:区域经济发展条件分析及生态农业发展的意义

考向:农业地域类型的判断及农产品特征

关联图通常是运用文字框图和箭头、线条等连接有关的地理事象,表示地理事象间相互联系的结构特征或演变规律的组合图形,可以体现地理事象的形成机理、因果关系和发展趋势等。在判读关联图时,主要应遵循以下几步:

第1步:读图名及图文材料,把握关联图的中心内容,明确关联图的主题。

第2步:明确关联图中的各要素,把握各环节之间的内在联系。注意图中的各环节、图框、箭头及箭头指向,即关联图中的关联性。一般图框表示环节,箭头表示关联过程,箭头指向表示关联的因果关系。

第3步:依据图框所指要素及箭头逐个分析图框之间的关联性、图中各环节包括哪些要素、箭头由哪个环节指向哪个环节等。

第4步:进行各部分间的因果推理,找出规律,并进行文字表述。地理关联图的分析就是逻辑推理过程,关键是将关联图所表达的地理原理、过程或规律用文字表达出来,进行图文转换。

1.下图示意我国某地循环农业生产模式。该生产模式的农产品深受消费者青睐是因为( )

A.价格低廉

B.减耗保鲜

C.绿色优质

D.品种丰富

解答示例:

答案 C

下图为我国某区域循环经济产业链示意图。读图回答下面两题。

5 / 5

2.图中①②③分别代表( )

A.产品流、废弃物流、再生资源流

B.废弃物流、产品流、再生资源流

C.产品流、再生资源流、废弃物流

D.再生资源流、废弃物流、产品流

答案 A 读图,指向资源化、无害化处理中心的箭头,应表示废弃物流,对应图中的②。由资源化、无害化处理中心指出的箭头,表示再生资源流,对应图中的③。企业和农户之间的箭头代表产品流,对应图中的①。

3.该区域循环经济产业链可以( )

A.使资源与能源在该区域内不断循环使用

B.构建城市和乡村之间共生的循环经济体系

C.改变农业耕作制度,有效地利用土地资源

D.实现以经济效益为核心的区域可持续发展

答案 B 图示区域循环经济产业链可以构建城市和乡村之间共生的循环经济体系。产业链不可能使资源与能源在该区域内不断循环使用。区域气候不变,不能改变农业耕作制度。实现以生态环境保护为核心的区域可持续发展。

图Ⅰ为“曹妃甸国家级循环经济示范区工业流程图”,图Ⅱ为“曹妃甸位置图”,读图完成下面三题。

图Ⅰ

图Ⅱ

5 / 5

4.(2018陕西黄陵中学期末)该经济区工业发展的限制性因素主要是( )

A.地形

B.水源

C.交通

D.市场

答案 B 本题考查工业区位因素。从图中可以看出该经济区建有海水淡化厂,说明其淡水资源不足,B项正确;图中未显示该地区的地形,A项错误;该工业区煤、铁均需输入,产品需输出,且该地位于沿海地区,说明该地交通条件便利,C项错误;该地距京津、辽中南地区较近,市场广阔,D项错误。

5.(2018陕西黄陵中学期末)该经济区的主导工业是( )

A.钢铁工业

B.建材工业

C.电力工业

D.海洋化学工业

答案 A 从图中看,该经济区的核心工厂是钢铁厂,由此判断主导工业是钢铁工业,A项正确;图中其他工业是为钢铁工业提供原料、燃料或处理污染物的。

6.(2018陕西黄陵中学期末)作为国家级循环经济示范区,它的示范意义表现在( )

A.产业结构多样

B.劳动力需求少

C.污染物零排放

D.资源利用率高

答案 D 本题考查清洁生产知识。从图中看,该经济区以重化工业为主,废弃物实现再生资源化,资源利用率高,D项正确,A项错误;污染物排放少,但还达不到零排放,C项错误;从图中看不出劳动力需求的多少,B项错误。

读我国某生态产业园区的生产联系图,回答下题。

7.该生态产业园区中( )

A.产业结构体现了可持续发展观念

B.企业彼此间形成了生产工序上的联系

C.技术协作带来了企业间的集聚,从而避免了市场的竞争

5 / 5

D.物质的循环利用形成了第一、第二和第三产业间的联系

答案 A 图示生产方式实现了废弃物的综合利用,减少了废弃物排放,减轻了环境污染,从而实现了生态持续发展的目的;同时利用废弃物加工,发展多种产业,也促进了就业和经济效益的提高,故实现了经济可持续发展和社会可持续发展,则该产业结构体现了可持续发展观念。
