储罐呼吸阀检查记录

储罐点检表

储罐名称：
设备编号：
检查项目运行情况泄漏检查
绝热层防腐层外部形变
阀门检查
法兰检查
防火堤检查基础检查
紧固件检查附件检查
（呼吸阀）
检查标准液位正常；压力正常；温度正常；储罐、附属管道及其附件无泄漏情况；绝热层无破损、脱落、跑冷等情况; 防腐层完好; 管道无挠曲、下沉以及异常变形等；罐体无变形；阀门表面无腐蚀现象；阀体表面无裂纹、严重缩孔等缺陷；阀门连接螺栓紧固良好；阀门操作灵活；法兰盘表面无腐蚀现象；法兰面无异常翘曲、变形；防火堤无缺口、塌陷、裂缝；管线穿墙用非燃烧材料封实; 防火堤内无油污污染的表土；检查储罐基础无下沉等异常情况；固件齐全,无松动和腐蚀现象；可正常动作，无泄漏，堵塞情况；阀体及连接管路无腐蚀情况期：
点检人：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

储油罐防爆阻火呼吸阀检验报告

储油罐防爆阻火呼吸阀检验报告
检验编号：GZH-HY13003
使用单位：海洋采油厂海三管理区
储油罐号：
型号规格：DN200
出厂编号：090086
制造单位：东营龙康工贸有限责任公司
检定结果
项目
标准值
检测值
说明
呼吸阀
开启压力（Pa）
正压
980
975.Байду номын сангаас0
开启压力值应不大于标准值
负压
-295
-280.00
通气量
（m3/h）
标准值
1800
通气量值应不小于标准值
测量值
.1838.00
检验结果：
合格
执行标准
SY/T0511-1996GB5908-2005
检定检验单位
核验检验日期2013年06月03日
主管下次检验2014年06月03日
（m3/h）
正压
380
422.00
通气量值应不小于标准值
负压
280
311.00
阻火器
项目
试验压力
295
540
800
980
1300
1765
2000
说明
压力损失（Pa）
标准值
10
11
16
20
26
36
40
压力损失值应不大于标准值
测量值
8.00
10.00
15.00
18.00
25.00
35.00
39.00
通气量

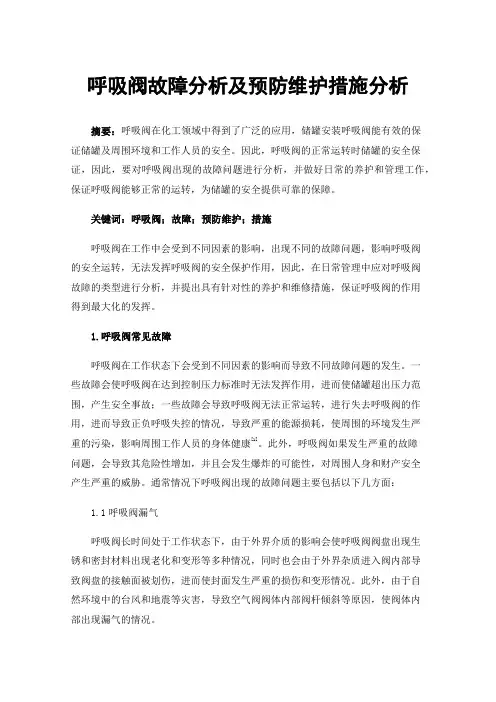

呼吸阀故障分析及预防维护措施分析

呼吸阀故障分析及预防维护措施分析摘要：呼吸阀在化工领域中得到了广泛的应用，储罐安装呼吸阀能有效的保证储罐及周围环境和工作人员的安全。

因此，呼吸阀的正常运转时储罐的安全保证，因此，要对呼吸阀出现的故障问题进行分析，并做好日常的养护和管理工作，保证呼吸阀能够正常的运转，为储罐的安全提供可靠的保障。

关键词：呼吸阀；故障；预防维护；措施呼吸阀在工作中会受到不同因素的影响，出现不同的故障问题，影响呼吸阀的安全运转，无法发挥呼吸阀的安全保护作用，因此，在日常管理中应对呼吸阀故障的类型进行分析，并提出具有针对性的养护和维修措施，保证呼吸阀的作用得到最大化的发挥。

1.呼吸阀常见故障呼吸阀在工作状态下会受到不同因素的影响而导致不同故障问题的发生。

一些故障会使呼吸阀在达到控制压力标准时无法发挥作用，进而使储罐超出压力范围，产生安全事故；一些故障会导致呼吸阀无法正常运转，进行失去呼吸阀的作用，进而导致正负呼吸失控的情况，导致严重的能源损耗，使周围的环境发生严重的污染，影响周围工作人员的身体健康[1]。

此外，呼吸阀如果发生严重的故障问题，会导致其危险性增加，并且会发生爆炸的可能性，对周围人身和财产安全产生严重的威胁。

通常情况下呼吸阀出现的故障问题主要包括以下几方面：1.1呼吸阀漏气呼吸阀长时间处于工作状态下，由于外界介质的影响会使呼吸阀阀盘出现生锈和密封材料出现老化和变形等多种情况，同时也会由于外界杂质进入阀内部导致阀盘的接触面被划伤，进而使封面发生严重的损伤和变形情况。

此外，由于自然环境中的台风和地震等灾害，导致空气阀阀体内部阀杆倾斜等原因，使阀体内部出现漏气的情况。

1.2呼吸阀堵塞呼吸阀如果始终处于再用状态下，并且没有定期进行维护和保养，对呼吸阀没有开展清理工作，导致尘土和锈渣等杂物进入且沉积于呼吸阀内部通道，进而发生呼吸阀堵塞的情况。

此外一些鸟类或蜂等动物在呼吸阀口处筑巢等，也会导致呼吸阀出现不同程度的堵塞，进而影响呼吸阀的正常工作。

呼吸阀检查表

1 1
2,500
DN150 上海实华石化设备有限公司HXF-1-Z DN200 上海实华石化设备有限公司HXF-17
1 1
2,500
DN150 上海实华石化设备有限公司HXF-1-Z DN200 上海实华石化设备有限公司HXF-17
1 1
2,500
DN150 上海实华石化设备有限公司HXF-1-Z DN200 上海实华石化设备有限公司HXF-17
1 1
V402
3,800
DN250 上海实华石化设备有限公司HXF-17 DN250 上海实华石化设备有限公司HXF-17
1 1
注：检查结果良好则打√，否则打×。
第 2 页，共 2 页
1 1
2,500
DN150 上海实华石化设备有限公司HXF-1-Z DN200 上海实华石化设备有限公司HXF-17
1 1
2,500
DN150 上海实华石化设备有限公司HXF-1-Z DN200 上海实华石化设备有限公司HXF-17
1 1
500 DN150 上海实华石化设备有限公司HXF-1-Z 1
1 1
V208
2,500
DN150 上海实华石化设备有限公司HXF-1-Z DN200 上海实华石化设备有限公司HXF-17
1 1
V209
2,500
DN150 上海实华石化设备有限公司HXF-1-Z DN200 上海实华石化设备有限公司HXF-17
1 1
V210
2,500
DN150 上海实华石化设备有限公司HXF-1-Z DN150 上海实华石化设备有限公司HXF-1-Z
1,300 DN200 上海实华石化设备有限公司HXF-17 1

呼吸阀检验

呼吸阀检验和基础出发，广泛吸纳国内外名牌产品优势，通过自主研发，引进先进技术、规模经营、现代营销与管理手段，创立了知名度高、竞争力强，具有地方特色各级品牌产品。

其中五洲阀门有限公司、凯喜姆阀实现消化、吸收再创新。

汽车及零部件、机床、工程及农业机械等产品，成为此次机电产品出口结构调整中要积极、重点发展的产品。

《意见》提出，将鼓励机电企业加强节能、环保型技术和产品的开发，进一步提高产品质量，推动企业获得安全、卫生、节约资源以及社会责任方面的相关国际认证。

《意见》还强调，要加强出口企业的境外营销网络和售后服务体系建设。

特别强调要力争在工程机械、汽车、摩托车等重点产品的全球销售网络和售后维修服务网点建设上实现突破。

《意见》还为机电产品创造良好的外部环境推出了一系列的优惠政策措施。

如建立出口预警机制、贸易摩擦快速反应机制及以行业和企业为主体的应诉机制；加强政策性出口信贷对机电产品出口的支持；完善利率形成机制；加快出口信用保险承保速度等。

一、产品[砾石阻火器]的详细资料：产品型号：ZHQ-1型产品名称：砾石阻火器产品特点：空气泡沫产生器装地油罐上，用于灭。

二、ZHQ-1型砾石阻火器主要外形与法兰连接尺寸：型号规格图号重量技术条件PC4（25升）GKP-25 16 1、工作压力Kg/cm2时，混合液为4升/秒泡沫发生量25升。

2、工作压力范围2-85 Kg/cm2。

3、玻璃片在1-2 Kg/cm2水压冲破。

PC8（50升）GKP-50 22 1、工作压力5 Kg/cm2时，混合液为8升/秒泡沫发生量50升。

2、3同上PC16（100升）GKP-100 32 1、工作压力Kg/cm2时，混合液为8升/秒泡沫发生量100升。

2、3同上PC24（150升）GKP-150 40 1、工作压力Kg/cm2时，混合液为8升/秒泡沫发生量150升。

2、3同上型号规格安装尺寸（毫米）D D1 D2 d L H n di25升Φ130Φ110Φ160KG2″216 170 4 Φ14 50升Φ150Φ125Φ185K G21/2″228 90 4 Φ18 100升Φ200Φ175Φ235KG3″230 210 8 Φ18 150升Φ225Φ200Φ260KG4″234 230 8 Φ18一、适用范围：①阻火器适用于储存闪点低于28℃的甲类油品和闪点低于28℃的乙类油品，也适用于储存物料以氮气封顶的拱顶罐上，砾石阻火器与网型阻火器原理同上，用在管道上。

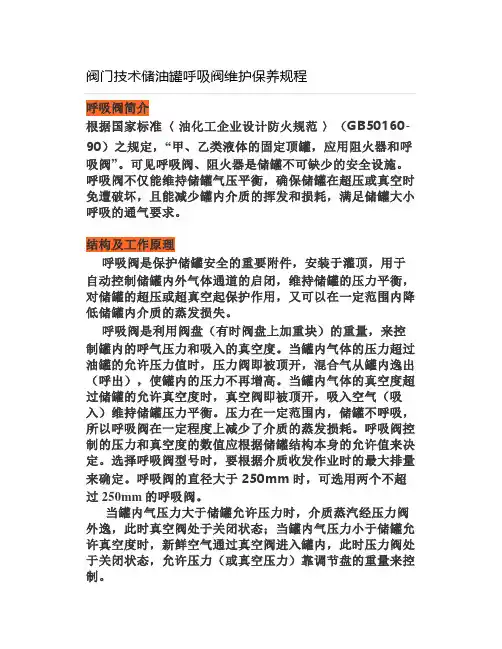

阀门技术储油罐呼吸阀维护保养规程

阀门技术储油罐呼吸阀维护保养规程呼吸阀简介根据国家标准〈油化工企业设计防火规范〉（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。

可见呼吸阀、阻火器是储罐不可缺少的安全设施。

呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，满足储罐大小呼吸的通气要求。

结构及工作原理呼吸阀是保护储罐安全的重要附件，安装于灌顶，用于自动控制储罐内外气体通道的启闭，维持储罐的压力平衡，对储罐的超压或超真空起保护作用，又可以在一定范围内降低储罐内介质的蒸发损失。

呼吸阀是利用阀盘（有时阀盘上加重块）的重量，来控制罐内的呼气压力和吸入的真空度。

当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合气从罐内逸出（呼出），使罐内的压力不再增高。

当罐内气体的真空度超过储罐的允许真空度时，真空阀即被顶开，吸入空气（吸入）维持储罐压力平衡。

压力在一定范围内，储罐不呼吸，所以呼吸阀在一定程度上减少了介质的蒸发损耗。

呼吸阀控制的压力和真空度的数值应根据储罐结构本身的允许值来决定。

选择呼吸阀型号时，要根据介质收发作业时的最大排量来确定。

呼吸阀的直径大于250mm时，可选用两个不超过250mm的呼吸阀。

当罐内气压力大于储罐允许压力时，介质蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内气压力小于储罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。

机械呼吸阀选择表呼吸阀数呼吸阀规格储罐收发介质流量（m³/h）＜251DN5026～1001DN100101～1501DN150151～2501DN200251～3001DN250＞3002DN300制造、检测标准：按（石油储罐呼吸阀）SY7551-87、（石油储罐阻火器阻火性能和试验方法）GB5908-87等标准进行制造和验收。

呼吸阀的使用维护呼吸阀常见故障主要有：漏气、卡死、粘结、堵塞、冻结以及压力阀和真空阀常见开等。

呼吸阀报告1

④、当呼吸阀用在氮封罐上，则氮气供气管的接管位置一定要远离呼吸
阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不会直接排
除，达到氮封的目的。
9、呼吸阀的微修及保养：
①、呼吸阀属精密产品，是储罐的安全喉道，特别是阀盘随时都在起
跳，故阀杆与阀套间应保持绝对干净，不得有杂质。每周必需定人定时
上罐检查，当储罐工作时，会听到呼吸阀内“砰”-“砰”-“砰”轻微的
Vtk为储罐容积：m³
Ri 为保温系数，无保温为1，部分保温和全保温时可通过API 2000的公式计算。
4.2.2出料
出料时吸入量为Vv=最大液体出料量 *(1.025/0.996)X(273.15/（273.15+物料温度))
计算亦可等于泵出料量*0.94
故正常吸入量=Vrr+Vv
API2000为通风大气和低压储罐
压力超过设置值），导致N2自动控制阀不开启、而不能及时补充N2，导致大量
空气从呼吸阀进入储罐，引起产品颜色不好、达到混合气体的爆炸极限范围内而
产生安全隐患。
11、公司内部使用情况分析
说明：我们公司现
状：
a、罐顶呼吸阀及
阻火器安装位置太
高，管道过长，
检查清理、微修不
方便。
b、原料储罐N2及
呼吸阀使用正常
呼吸阀报告
1、呼吸阀（Breather Valve）简介
呼吸阀是一种
用于常压储罐顶部
的安全设施，他可
以保持常压储罐中
的压力始终处于正
常状态，用来降低
常压储罐挥发性液
体的蒸发损失，并
保护储罐罐体免受
超压或真空度破坏。
2.1、呼吸阀种类区分：

储罐呼吸阀检查记录

储罐呼吸阀检查记录首先，我们需要制定一份储罐呼吸阀检查记录表，记录下每一次检查的时间、检查人员、检查过程、检查结果等信息。

这样可以方便追踪储罐呼吸阀的检查情况，及时发现问题并进行处理。

在进行储罐呼吸阀检查时，需要注意以下几个方面：1.看：首先，检查人员需要观察呼吸阀的外观状况，检查是否有明显的破损、变形、锈蚀等情况。

还需要检查呼吸阀的安装是否牢固，连接是否松动。

2.摸：检查人员需要用手触摸呼吸阀的表面，检查是否有明显的泄漏现象。

如果发现呼吸阀有气体、液体泄漏，需要及时停止使用，并进行修理或更换。

3.听：检查人员需要仔细听呼吸阀的工作声音，如果发现异常声音，如异响、卡住等，需要进行进一步检查。

4.测：对储罐呼吸阀的工作压力进行测试，确保呼吸阀在工作压力范围内正常工作。

测试方法可以使用压力表进行测量，并记录测量结果。

5.清洁：定期对储罐呼吸阀进行清洁工作，确保其正常工作。

清洁时，可以使用清洁剂和刷子将呼吸阀的表面及内部的污垢清除干净。

6.润滑：定期对储罐呼吸阀的活动部件进行润滑工作，确保其灵活可靠的开启和关闭。

润滑时，可以使用润滑油或润滑脂涂抹在活动部件上。

除了以上的常规检查工作外，还需要针对储罐呼吸阀的使用环境和工况进行特殊检查，如：1.检查呼吸阀周围环境是否存在腐蚀性气体或液体，以及其他有害物质的影响。

2.检查储罐是否经常发生大幅度的温度变化，以及是否存在严重的震动或冲击等情况。

3.检查储罐呼吸阀是否经常暴露在恶劣的天气条件下，如雨水、雾气、沙尘等。

最后，在完成储罐呼吸阀检查后，需要及时记录并整理检查结果，包括检查日期、检查人员、检查过程中发现的问题、问题的处理情况等。

这些记录可以作为日后储罐维护和管理的参考依据，确保储罐呼吸阀的安全运行。

总之，储罐呼吸阀的定期检查是保证储罐安全运行的重要环节。

通过科学、细致的检查工作，可以及时发现并处理呼吸阀的问题，确保储罐的安全稳定运行。

呼吸阀的安全现场检查要点（二篇）

呼吸阀的安全现场检查要点1布局要求火灾危险性属于甲、公司注册乙、丙类液体燃料罐区宜位于企业边缘的安全地带，且地势较低而不窝风的独立地段。

2贮罐区的罐间距应符合要求3警示标志危险化学品储罐区应有明显的安全标志和标识，每个危险化学品储罐应有标明名称储存物品、容积、危险特性和灭火方法的标识。

4阻火设施与呼吸阀储存甲、乙类油品（易燃液体）的固定顶油罐（贮罐）和地上卧式油罐的通气管上附件（如呼吸阀、安全阀）必须装设阻火器。

5围堰、泄险与防护堤防护呼吸阀坦的高度应符合规范要求；储存罐组应设防火堤或事故存液池，其有效容量不应小于其中最大储罐的容量。

6易燃、可燃液体和可燃气体储罐区内，不应有与储罐无关的管道、电缆等穿越，与储罐区有关的管道、电缆穿过防火（护）堤时，洞口应用不燃材料填实，电缆应采用跨越防火（护）堤方式铺设。

7罐区防火（护）螺杆泵堤的排水管应相应设置隔油池或水封井，并在出口管上设置切断阀，或在不排水时堵死出口。

8压力容器各种承压储罐符合我国有关压力容器的规定，其液面计、压力计、温度计、呼吸阀、阻火器、安全阀等安全附件完整好用。

9报警和连锁设施地上搅拌机式储罐设液位计或高、低液位报警器。

频繁操作及等于和大于50000m3的油罐设自动连锁切断进油装置。

10消防设施液化石油气及闪点低于28℃，沸点低于85℃的易燃液体储罐，无绝热措施时，应设冷水喷淋设施，设施的电器开关设置在远离防火（护）堤外；储罐外壁需设置环状消防冷却水管道及消防水灭火或消防汇沫灭火设施。

11防雷设施露天布置的塔、开水器容器，可燃气体、液化烃、可燃液体的钢罐等，必须设防雷接地。

12电气设备必须有可靠的执着地（接零）装置，防雷和防静电设施完好，避雷带与引入线应采用焊接连接。

13防静电措施对爆炸、火灾危险场所内可能产生静电危险的设备和管道应采取静电接地措施。

14在爆炸危险区域内日语翻译输送易燃易爆物料的管道，应采用跨节等防雷防静电措施。

15在易燃易爆物质储存场所，应设消除人体静电装置。

罐区呼吸阀及氮封调节阀

二、氮封调节阀
导阀实体图
二、氮封调节阀常见问题
1、内壁污垢。某装置开车初期，发现24台氮封阀工作都不正常。拆阀检查，发现氮封阀的气导阀、主阀和两个阀芯室内壁等沾了一层厚厚的污垢，经过擦拭，涂润滑脂后能正常使用。在阀座处还发现了一些焊渣导致开车后管道内的铁锈、残存的杂物等被氮气吹到了氮封阀内，使主阀不能回到阀座上。
2、导压管堵塞。如果导压管堵塞，氮封阀没有反馈信号，也会造成氮气不停地向罐内补充。
3、弹簧弹力变小。如果气导阀、主阀和两个阀芯室不脏，而且导压管也未堵塞，应检查气导阀下面小弹簧的弹力，若弹力减小，会使氮封阀不停地补气。可以将弹簧拉长，增加其弹力。
二、氮封调节阀
4、密封圈损坏。气导阀在工作过程中动作较频繁。使密封圈经常受到阀座的冲击，导致密封圈磨损或断裂，起不到密封作用，更换密封圈即可。 5 、压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。 6、易损零件：密封垫片与O型圈，每次检修时，全部换新。膜片必须检查是否有预示将来可能发生裂纹、老化与腐蚀等痕迹，根据检验结果，决定是否更换。
五、罐顶呼吸阀的检查
对于氮封压力的检查，压力应在0.1KPa至0.6Kpa之间，压力指针无大范围波动。
五、罐顶呼吸阀的检查
检查完后，将呼吸阀头盖螺栓卡好，上部黄色线处螺栓禁止随意调节。
五、罐顶呼吸阀的检查
呼吸阀使用一段时间后，有时会出现防冻液渗漏的情况，原因有几种：隔膜螺栓松动；隔膜有裂纹。
二、氮封调节阀
氮气引压线过滤器
感应线接口导阀出口线
二、氮封调节阀
主阀活塞
氮封阀剖面图
导阀阀芯
主阀阀芯主阀进气口
二、氮封调节阀
当储罐压力等于或大于设定的压力时，膜片就被向上顶起，气导阀在弹簧的作用下向上移动，把气导阀上的密封圈紧紧压在阀座上，关闭了控制气的进口，同时导阀阀芯室的压力增加并接近氮气总管的压力，此压力通过内部通道，传到主阀阀芯室。主阀的活塞是在一个密封室内就处于氮气总管压力的作用，由于主阀阀芯上、下所受气体压力平衡，所以主阀阀芯在自重和弹簧的作用下将阀门紧密关死。

呼吸阀(阻火器)拆卸、检查、封闭确认表2018.09.10

要求：1、监护人及施工人员认真履行工作职责，开具检维修施工作业票，作业票上与此确认表上签字要相符，严禁代签票等行为□。2、清理呼吸阀及阻火器必须通知区域管理人员确认□。3、清理呼吸阀及阻火器的频次按照公司的规定执行□。4、对于虚开作业票或假票，代签字等行为按照中心管理制度执行□。
呼吸阀（阻火器）拆检最终确认
呼吸阀（阻火器）拆卸、检查、封闭确认表
装置名称施工单位源自设备位号呼吸阀编号
设备名称
呼吸阀（阻火）规格型号
呼吸阀结构原理：呼吸阀的作用是保持油罐气体空间压力在一定范围内，以减少蒸发损失，保证油罐安全。机械式呼吸阀由压力阀和真空阀两部分组成。当罐内气体空间压力低于设计的允许真空压力时，大气压力顶开真空阀盘，向罐内补入空气，使压力不再下降，以免油罐抽瘪。当罐内气体空间的压力超过油罐设计压力时，压力阀被气体顶开，气体从罐内排出，使罐内压力不再上升。
确认人
意见
签名
日期
班长
监护
施工人员
管理人员
备注
呼吸阀的清理1、4季度2次/月,2、3季度1次/月，外部环境温度低于0℃ 1次/周
安全注意事项：1、施工人员不能携带非防爆通讯器材□；2、施工过程应使用防爆工具□；3、对有氮封的储罐做好预防窒息的防护措施□；4、操作人员（监护人员）认真做好监护职责，发现异常情况，立即停止作业□。
施工注意事项：1、拆卸阀芯及密封圈时，注意保护，严禁随意乱放，防止磕碰、损坏□；2、密封圈及阀芯阀座清理污垢时要用软布及洗油清理□；3、阻火网拆卸时，注意保护网盘的连接部位，严禁拆散，结焦的板网用洗油浸泡，蒸汽吹扫，严禁用火焰烧焦□。

呼吸阀使用条件

呼吸阀使用条件
1.在储罐安装之前，应检查储罐的密封性，并将呼吸阀与储罐密封连接，检查连接件是否牢固可靠。

2.呼吸阀应安装在能正常工作的位置。

不应安装在不便于操作和维修的地方。

3.呼吸阀的安装高度应保证与储罐内液面相平。

对于固定顶储罐，呼吸阀的水平安装高度一般为罐底至储罐顶部距离的2/3。

4.呼吸阀应安装在水平管道上，并保证在任何情况下都不会被损坏。

5.当使用安全阀作呼吸阀时，应将安全阀的泄放管接到安全泄压管道上，安全阀的泄放压力应不小于储罐内最大工作压力。

6.当使用公称直径小于10 mm的呼吸阀时，应将排气软管接到安全泄压管道上，排气软管不应少于2个固定点。

—— 1 —1 —。

常压储罐呼吸阀的定期检验如何规定

常压储罐呼吸阀的定期检验如何规定对于这些常压储罐呼吸阀的定期检验，用户现场的普遍疑问有三：1、到底该不该进行检验？2、定期检验的检验周期？3、能不能在线检验？针对这“灵魂三问”，我们今天来个抽丝剥茧，具体探讨下呼吸阀检验到底是怎么规定的，企业又该如何执行。

先来看看国家相关的法律和法规是怎么规定的：1、依据2021年修正的《安全生产法》第三十六条规定：“生产经营单位必须对安全设备进行经常性维护、保养，并定期检测，保证正常运转。

维护、保养、检测应当做好记录，并由有关人员签字。

”2、根据国家安监总局在2011年发布的40号令《危险化学品重大危险源监督管理暂行规定》第十五条规定：“危险化学品单位应当按照国家有关规定，定期对重大危险源的安全设施和安全监测监控系统进行检测、检验，并进行经常性维护、保养，保证重大危险源的安全设施和安全监测监控系统有效、可靠运行。

维护、保养、检测应当作好记录，并由有关人员签字。

”3、2014年安监总局发布的68号文《关于进一步加强化学品罐区安全管理通知》中，更加具体明确了罐区的安全设施需要定期检验。

部分原文如下：“对化学品罐区设备设施要定期检查检测，确保储罐安全附件和防雷、防静电、防汛设施及消防系统完好。

”以上所述的三条法规条令很明确地指出了两点：1、安全设施需要进行定期检验检测。

2、罐区的安全附件，尤其是构成重大危险源的储罐，其安全设施更需要定期检验检测，并做好记录。

但是该上述的三项法规条令，措辞基本上采用的都是范围比较模糊的“安全设备”、“安全设施”或“安全附件”之类的词语，并没有具体列举设备，例如呼吸阀、爆破片等。

可能有些较真的设备管理工程师，就会产生这样的疑问：文中的安全设施到底包括哪些具体设备呢？呼吸阀、爆破片到底属不属于所谓的安全设施呢？咱们就继续查找相关的依据。

2013年，安监总局发布了39号文《危险化学品建设项目安全设施设计专篇编制导则》，该导则成了至今各大设计单位、工程公司等编制安全设施设计的主要参考规范。

石油储罐呼吸阀检测原始记录

2min
3min
SY/T0511.1-2010 /8.5.3规定
开启压力值：
罐内压力值：
负压
1
1min
2min
3min
2
1min
2min
3min
3
1min
2min
3min
4
1min
2min
3min
通气量Q
(m3/h)
Q=3600A×ｖ
正压
负压
注：A为测试管流通截面面积，单位㎡。现场测试管内径为254mm，则A=0.05㎡。
石油储罐呼吸阀
产品名称
规格型号
委托单位
生产厂家
样品编号
检测日期
介质温度
介质湿度
检测方法
出厂编号
生产日期
额定通气量对应的压降值
正：
负：
介质流量
根据（P1V1）/T1=（P2V2）/T2；推算出介质流量
序号
检验
项目
标准要求
检验设备
测试结果
备注
测试状态
实测值
平均值
开启压力试验
1
开启压力ps
（pa）
□A+355,-295
泄漏量试验
3
泄漏量（m3/h）
试验压力为0.75倍开启压力：
本次试验压力为：
Pa
呼吸阀开启压力校验台
微压计
流量计
1min
L1
LC1：
L1和L2为前后流量计读数，LC为前后差值
L2
2min
L1
LC2：
L2
3min
L1
LC3：
L2
备注：
复核人：检测人：
1min

油库储罐年度检查表细则

附录1：储罐顶板年度检查项目表储罐安全的情况应及时上报并采取措施，必要时，进行全面评价。

储罐基础年度检查项目表注：年度检查工作完成后，检查人员根据实际检查情况按上表出具检查报告，对有危及储罐安全的情况应及时上报并采取措施，必要时，进行全面评价。

6 附录：附录1 阴极保护系统年度检查表所属单位：检测单位：检测人：检测日期：附录2 阴极保护定期检验与评价表所属单位：检测单位：检测人：检测日期：6 附录：附录1：年度检查记录表附录2：定期检验-宏观检查记录表附录3：定期检验-涂层厚度检测记录附录4：定期检验-涂料电阻率检测记录附录5：定期检验-防腐涂层漏点检测记录附录1：呼吸阀在线检查项目表审核人：检查人：检验日期：附录2：呼吸阀定期检验项目表审核人：检验人：检验日期:附录3：防雷设施检查记录检查人：检查时间：注：1、运行保障中心负责填写。

2、检查内容：引下线是否发生断裂、损伤、脱焊、锈蚀、松动。

附录4：防静电设施检查记录检查人：检查时间：注：1、生产厂负责填写。

2、检查内容：跨接线是否发生断裂、损伤、脱焊、锈蚀、动。

报告编号：常压储罐年度检查报告使用单位：储罐名称：单位内编号：检查日期：常压储罐年度检查结论报告报告编号：1：储罐顶板年度检查项目表注：年度检查工作完成后，检查人员根据实际检查情况按上表出具检查报告，对有危及储罐安全的情况应及时上报并采取措施，必要时，进行全面评价。

燕6. 阴极保护系统年度检查表7. 常压储罐防腐蚀涂层年度检查表8. 呼吸阀在线检查项目表10. 防雷防静电检测报告注：检查内容：引下线是否发生断裂、损伤、脱焊、锈蚀、松动。
