第一章网络工程设计绪论ppt
合集下载
《网络工程概述》PPT课件
• 应用软件平台 – 常用数据库系统有ORACLE、SYBASE、SQL SERVER、 INFORMIX。 – 信息服务软件主要包括：信息发布系统、办公自动化系统 （OA）、各类MIS以及辅助决策相应软件等
1.2.3 网络系统集成平台
（3）网络安全平台
网络系统的安全是网络设计中的重要部分，在规划、设计 中应从设备的安全、软件和数据的安全、系统运行安全以及 网络互连安全等方面进行周密的考虑，具体表现在以下部分。 （1）硬件可靠性。 （2）数据备份方案。 （3）防病毒措施。 （4）环境安全性。 （5）访问权限设置。 （6）网络互连安全。 （7）网管。 （8）容错方案。
Click to edit company slogan .
感谢下 载
• 网络维护就是通过某种方式对网络状态进行调整，使 网络能正常、高效地运行。
本章小结
在计算机网络建设过程中，经常会碰到无法近期完 成项目，原因有很多但并不是因为项目人员工作不好， 主要是由于会碰到很多意想不到的问题，如人员变动、 需求变化、资金不足等一系列问题。为了保证系统的 实用性、可靠性、安全性、完整性、开放性、先进性、 易扩展性和可维护性，不仅要有高性能与高品质的硬 件及软件，而且应从工程实施和项目管理，即从网络 工程角度来确保工程高质量、如期完成，并长期可靠 地运行。
• 网络系统集成就是通过结构化的综合布线系统和计算 机网络技术，将各个分离的设备、功能和信息等集成 到相互关联的、统一和协调的系统之中，使资源达到 充分共享，实现集中、高效、便利的管理，通常也把 它简称为系统集成。系统集成也就是将软件、硬件、 网络根据实际需要进行的适当整合。
系统集成的特点
（1）系统集成要以满足用户对需求为根本出发点。 （2）系统集成不是选择最好的产品的简单行为，而是
1.2.3 网络系统集成平台
（3）网络安全平台
网络系统的安全是网络设计中的重要部分，在规划、设计 中应从设备的安全、软件和数据的安全、系统运行安全以及 网络互连安全等方面进行周密的考虑，具体表现在以下部分。 （1）硬件可靠性。 （2）数据备份方案。 （3）防病毒措施。 （4）环境安全性。 （5）访问权限设置。 （6）网络互连安全。 （7）网管。 （8）容错方案。
Click to edit company slogan .
感谢下 载
• 网络维护就是通过某种方式对网络状态进行调整，使 网络能正常、高效地运行。
本章小结
在计算机网络建设过程中，经常会碰到无法近期完 成项目，原因有很多但并不是因为项目人员工作不好， 主要是由于会碰到很多意想不到的问题，如人员变动、 需求变化、资金不足等一系列问题。为了保证系统的 实用性、可靠性、安全性、完整性、开放性、先进性、 易扩展性和可维护性，不仅要有高性能与高品质的硬 件及软件，而且应从工程实施和项目管理，即从网络 工程角度来确保工程高质量、如期完成，并长期可靠 地运行。
• 网络系统集成就是通过结构化的综合布线系统和计算 机网络技术，将各个分离的设备、功能和信息等集成 到相互关联的、统一和协调的系统之中，使资源达到 充分共享，实现集中、高效、便利的管理，通常也把 它简称为系统集成。系统集成也就是将软件、硬件、 网络根据实际需要进行的适当整合。
系统集成的特点
（1）系统集成要以满足用户对需求为根本出发点。 （2）系统集成不是选择最好的产品的简单行为，而是
网络工程设计完整课件CH5
33
机房空调容量的设计
机房都主要是靠空调机进行温度和湿度的调 节 空调容量的设计，通常需要考虑设备发热、 机房照明的发热、机房人员的热量、机房外 围结构和空气流通等因素 计算方法
K=(100～300)×∑S (大卡) 其中K为空调容量，∑S为机房面积
34
要点
1. 2. 3. 4. 5. 6. 7.
布线通常属于非永久性的，根据用户的需要随时可 以移动、增加或改变，既便于连接也易于管理；种 类、数量视应用而定
9
10
结构化布线系统示意图
水平布线子系统 管理子系统
工作站
工作区子系统
垂直干线子系统
小型计算机
建筑群子系统 11
铜线 光缆
设备间子系统
水平布线子系统
是建筑物平面楼层的分支系统，它一端来自垂直干 线的楼层配线间(即管理子系统)的配线架，另一端 与工作区的用户信息插座相连 传输介质有光缆、同轴电缆和双绞线等 在同一楼层可以设置楼层配线架，该子系统是由楼 层配线架至各个通信引出端为止的通信线路 传输介质中间不宜有转接点 布线通常有暗管预埋，墙面引线；或地下管槽，地 面出线两种
6
结构化布线系统组成
组成结构要遵从国家标准及国际标准化组织/国际电 工委员会的标准规定 有些标准以一个建筑群为设计单元，有的是以一幢 建筑物为设计单元 以一个建筑群为单元的网络系统结构，其组成为
– – – – – –
工作区(终端)子系统 水平布线子系统 垂直干线子系统 管理子系统 设备间子系统 建筑群子系统
2
结构化布线系统的特点
具有良好的综合性和兼容性
–
集语音、数据、图像与监控等设备于一体，并将 多种终端设备的插头、插座标准化，能够满足不 同厂商终端设备的需要
网络工程设计实用教程幻灯片
第清2华章大网学络出工版程社设计分析与规划
• 2.1 网络工网络工程规划设计的一般方法 • 2.4 网络工程设计应用约束 • 2.5 网络工程设计的技术指标 • 2.6 网络工程设计方案综述 • 2.7 XX地铁总公司网络工程设计方案案
例〔网络分析规划局部〕 • 2.8 实践工程
第清2华章大网学络出工版程社设计分析与规划
网络平安要到达的目标包括： (1)网络访问的控制 (2)信息访问的控制 (3)信息传输的保护 (4)攻击的检测和反响 (5)偶然事故的防范 (6)事故恢复方案的制定 (7)物理平安的保扩 (8)灾难防范方案
第清2华章大网学络出工版程社设计分析与规划
网络规模一般分为以下4种： (1)工作组成小型办公室局域网 (2)部门局域网 (3)骨干网络 (4)企业级网络
第清2华章大网学络出工版程社设计分析与规划
建网的目的就是要拉近人们的交流信息的 距离。电子商务、家庭办公、远程教育等。 Internet由于的迅速发展，使得网络互联成为 企业建网一个必不可少的方面。与外部网络的 互联涉及以下方面的内容： (1)是否与Internet联网 (2)用拨号上网还是租用专线 (3)带宽多少 (4)与专用网络连接吗? (5)上网用户授权和计费
第清2华章大网学络出工版程社设计分析与规划
2.1网络工程分析
网络工程分析是必不可少的，实施网络工程设计的首要工作就是要进 行分析与规划。深入细致的分析与规划是成功构建计算机网络的一半。缺 乏分析与规划的网络必然是失败的网络——稳定性、扩展性、安全性、 可管理性没有保证。
网络工程分析的主要任务是要对以下指标给出尽可能准确的定量或定 性分析和估计： •业务的需求； •网络的规模： •网络的结构； •网络管理需要： •网络增长预测； •网络安全要求； •与外部网络的互联。
网络工程设计CH2ppt-网络工程设计CH2
网络工程设计CH2ppt网络工程设计CH2
2020年7月26日星期日
本课程知识结构导学图
• 网络工程设计概述(2学时) • 网络工程设计基础(4+2学时)
•基本概念、基本设备 •简单组网技能
• 配置二层以太网交换机(2+4学时) • 网络需求分析 (4学时) • 结构化布线系统和机房设计(2学时)
•1. 网络的组成(What does network consist of )
2. 因特网网络结构(Structure of Internet) 3. 二层交换机(Two-level switch) 4. 路由器(Router) 5. 高层交换机(High-level switch) 6. 访问服务器(Access server) 7. 联网物理介质(Networking physical media) 8. 以太网技术(Ethernet technology) 9. 案例教学(Case study)
•傅静涛：网络工程设计
•14
要点
1. 网络的组成 2. 因特网网络结构
•3. 二层交换机
4. 路由器 5. 高层交换机 6. 访问服务器 7. 联网物理介质 8. 以太网技术 9. 网络工程案例教学
•四川大学计算机学院
•傅静涛：网络工程设计
•15
网络基本互连设备和层次
有多种类型互连设备
名称
互连层次
将因特网的标准和技术应用于企业网，就形成了用 于企业内部的专用网络内联网(Intranet)
而与内联网相对应的是外联网(Extranet)，它是对内 联网的扩展和外延
•四川大学计算机学院
•傅静涛：网络工程设计
•12
接入网
接入网是指在业务节点接口(SNI)和与其关联的每一 个用户网络接口(UNI)之间，由提供网络业务的传送 实体组成的系统
2020年7月26日星期日
本课程知识结构导学图
• 网络工程设计概述(2学时) • 网络工程设计基础(4+2学时)
•基本概念、基本设备 •简单组网技能
• 配置二层以太网交换机(2+4学时) • 网络需求分析 (4学时) • 结构化布线系统和机房设计(2学时)
•1. 网络的组成(What does network consist of )
2. 因特网网络结构(Structure of Internet) 3. 二层交换机(Two-level switch) 4. 路由器(Router) 5. 高层交换机(High-level switch) 6. 访问服务器(Access server) 7. 联网物理介质(Networking physical media) 8. 以太网技术(Ethernet technology) 9. 案例教学(Case study)
•傅静涛：网络工程设计
•14
要点
1. 网络的组成 2. 因特网网络结构
•3. 二层交换机
4. 路由器 5. 高层交换机 6. 访问服务器 7. 联网物理介质 8. 以太网技术 9. 网络工程案例教学
•四川大学计算机学院
•傅静涛：网络工程设计
•15
网络基本互连设备和层次
有多种类型互连设备
名称
互连层次
将因特网的标准和技术应用于企业网，就形成了用 于企业内部的专用网络内联网(Intranet)
而与内联网相对应的是外联网(Extranet)，它是对内 联网的扩展和外延
•四川大学计算机学院
•傅静涛：网络工程设计
•12
接入网
接入网是指在业务节点接口(SNI)和与其关联的每一 个用户网络接口(UNI)之间，由提供网络业务的传送 实体组成的系统
网络工程课件
7、片偏移 13位
它用来指出：较长的分组在分片后，某片在原分 组中的相对位置。即相对于用户数据字段的起点， 该片从何处开始。片偏移以8字节为偏移单位。因 此，每个分片的长度应是8字节的整数倍。
例题：一数据报的数据部分为3800字 节长（使用固定首部），需要分片为长 度不超过1420字节的数据报片。因固定 首部长度为20字节，因此每个数据报片 的数据部分长度不能超过1400字节。于 是分为3个数据报片，其数据部分的长度 分别为1400，1400，和1000字节。
（2）确认比特ACK，标志着首部中“确认序号” 字段是否可用，当值为1时， “确认序号”才有 意义； （3）紧迫比特PSH（推送比特），表明请求远地 目的主机的TCP将本报文段立即传送给其应用层 进行处理；而不要等待整个缓冲区都填满后在整 批提交。可以处理紧急事件。
（ 4）重建比特RST，表明出现严重差错，必须释 放连接，然后再重建运输连接； （5）同步比特SYN，在建立连接时使用，与确认 比特ACK配合使用，当SYN=1，ACK=0时，表明这是 一个请求建立连接的报文段。若对方同意建立连 接，则在发回的确认报文段中会使SYN=1，ACK=1 （6）终止比特FIN，用来释放一个连接。当FIN=1， 表明在此次传送任务中，需要传送的全部字节都 已经传送完毕，并要求释放传输连接。
例题：一个3200bit长的TCP报文传到IP层 ，加上160bit的首部后成为数据报。下面 的互联网由两个局域网通过路由器连接起 来。但第二个局域网所能传送的最长数据 帧中的数据部分只有1200bit。因此，数据 报在路由器必须进行分片。请问第二个局 域网向其上层要传送多少bit的数据（这里 的数据当然指的是局域网看见的数据）？
200 序号：600
200数据 序号：400
网络工程课件PPT课件
解答：数据报在进入第二个局域网之前， 必须经过路由器分片。第二个局域网所能 传送的最长数据帧中的数据部分只有 1200bit，该长度即数据报片的长度（包含 160bit的首部）。因此，该数据报片的数 据部分=1200-160=1040。 所以所分的片数=（3200/1040）=4， 第二个局域网向其上层要传送的数据长度 为：4*160+ 3200=3840bit
11、源地址 4个字节
12、目的地址 4个字节
协议字段指出应将数据部分交给哪个过程处理
常用的一些协议和相应的协议字段值
协议名 ICMP IGMP TCP UDP OSPF EGP
89 8
10、首部检验和 16 位 只检验数据报的首部，不包括数据部分。 因为数据报每经过一个结点，结点处理机都要
重新计算机一下首部检验和（一些字段：如生存 时间、标志、片偏移等都可能发生变化）。如将 数据部分一起检验，计算的工作量太大。
首部
字节0
首部1
1400
首部2
2800
3799
首部3
字节0 1399
1400 2799
2800 3799
IP数据报首部中与分片有关的字段中的数值
总长度 标识
DF MF 片偏移
原始数据报 3820 12345 0 0
0
数据报片1
01
0
数据报片2
0
数据报片3
0
IP数据报首部中与分片有关的字段中的数值
总长度 标识
DF MF 片偏移
原始数据报 3820 12345 0 0
0
数据报片1 1420 12345 0 1
0
数据报片2 1420 12345 0 1
《网络工程规划设计》PPT课件_OK
旧方案的缺陷： 集线器使网络成为单个冲突域/广播域，大量冲突，带 宽限制，广播风暴隐患。
2021/8/31
27
12.3.2 楼宇网络需求分析
• 部署交换式以太网络，提高用户终端的带宽至100Mbps； • 加强网络管理、提高网络安全，各个部门网络之间相互隔
离；
• 适应公司网络规模的增长，包括计算机数量的增长和公司 业务所需带宽的增长；
2021/8/31
19
12.2 桌面网络的设计
桌面网络：小型远程分支机构中少量节点的联 网或者是SOHO形式的小型网络。 设备：路由器，服务器等 工作方式：由边缘路由器连到总部，路由器过 滤广播并转发和总部交互的数据包。 服务器提供DHCP及本地应用 （如NT备份域控制器，DNS等）
2021/8/31
• 非园区化环境（个人移动），可以利用广域网技术提供对网络的远程访问。使用技术： FR,ISDN,xDSL,专线。
2021/8/31
10
资源子网设计
• （1）服务器的放置 • （2）服务器与核心层的连接
2021/8/31
11
服务器的放置
• 本地服务：服务器和终端在一个子网或VLAN中。该服 务局限于特定区域内。服务器内流量受连接中的链路， 交换机，终端用户的影响。
• 远程服务：服务器和终端可能靠的很近，但属于不同子 网或VLAN。数据流或经过主干部分，必跨越广播域边 界。需要网络层设备来提供远程服务访问。
• 全局服务：提供给网络中所有用户的公共服务，如email， 视频会议，WWW等。提供该服务的服务器常被统一放 在直接连接在主干上的一个独立子网中。（见图12-4）
• 带宽：要求不高 • 有线方式VS无线方式：流动性不大，有线 • 外部连接：宽带路由器+桌面交换机 • 布线：发射式组网（路由器与交换机放在中心办公室）P227 • 设备特性：路由器提供企业级VPN高级安全性和性能，高质量安全数据、语
2021/8/31
27
12.3.2 楼宇网络需求分析
• 部署交换式以太网络，提高用户终端的带宽至100Mbps； • 加强网络管理、提高网络安全，各个部门网络之间相互隔
离；
• 适应公司网络规模的增长，包括计算机数量的增长和公司 业务所需带宽的增长；
2021/8/31
19
12.2 桌面网络的设计
桌面网络：小型远程分支机构中少量节点的联 网或者是SOHO形式的小型网络。 设备：路由器，服务器等 工作方式：由边缘路由器连到总部，路由器过 滤广播并转发和总部交互的数据包。 服务器提供DHCP及本地应用 （如NT备份域控制器，DNS等）
2021/8/31
• 非园区化环境（个人移动），可以利用广域网技术提供对网络的远程访问。使用技术： FR,ISDN,xDSL,专线。
2021/8/31
10
资源子网设计
• （1）服务器的放置 • （2）服务器与核心层的连接
2021/8/31
11
服务器的放置
• 本地服务：服务器和终端在一个子网或VLAN中。该服 务局限于特定区域内。服务器内流量受连接中的链路， 交换机，终端用户的影响。
• 远程服务：服务器和终端可能靠的很近，但属于不同子 网或VLAN。数据流或经过主干部分，必跨越广播域边 界。需要网络层设备来提供远程服务访问。
• 全局服务：提供给网络中所有用户的公共服务，如email， 视频会议，WWW等。提供该服务的服务器常被统一放 在直接连接在主干上的一个独立子网中。（见图12-4）
• 带宽：要求不高 • 有线方式VS无线方式：流动性不大，有线 • 外部连接：宽带路由器+桌面交换机 • 布线：发射式组网（路由器与交换机放在中心办公室）P227 • 设备特性：路由器提供企业级VPN高级安全性和性能，高质量安全数据、语
网络工程规划与设计第1章精品PPT课件
第1章
网
络 1.1 工计
程算
概机
述
网 络
及
其
组
成
第9页
1.1.2 计算机网络的组成
会议起源
计算机网络的组成分为3个层面：第一层面是物理层面的组成，也就是 由传输介质、物理设备以及通信线路等构成的物理网络；第二层面是从其 逻辑结构层面来看，也就是通过一定的协议规则将物理网络建构成可以通 信的逻辑网络；第三个层面是建构在物理层面和逻辑层面上的应用系统层， 从而实现网络的各种功能。
第1章
网
络 1.1 工计
程算
概机
述
网 络
及
其
组
成
1.1.3 计算机网络的分类
计算机网络分类
按照构成物理网络 的传输介质
按照网络逻辑层 中采用的拓扑结构
第 12 页
按照网络规模和 跨越的地理位置
按照网络采用的拓扑结构分类， 可以分为星型网络、环型网络、总线型网络、树型网络和网状型网络等。详细参考第3章
第1章
网
络 1.2 工计
程算
概机
述
网 络
工
程
概
述
1.2.2 网络工程的工作流程 会议起源
网络工程是一个阶段性的系 统工程，它需要根据一定的 生命周期来进行。具体来说， 可以分为筹备阶段（立项与 可行性分析）、分析阶段 （需求调查和分析）、设计 阶段（逻辑设计和物理设 计）、实施阶段（工程施 工）、测试阶段（系统测试 和工程验收）、维护管理阶 段（系统管理和维护升级）。
集 成
1.3.1 网络系统集成的含义及发展
第 19 页
网络系统集成本质上就是最优化的综合统筹设计，它根据用户的需 求，进行包括计算机软件、硬件、操作系统技术、数据库技术、网络通 信技术等方面的集成，以及不同厂家产品选型、搭配的集成。网络系统 集成所要达到的目标就是使在满足用户需求的情况下，实现系统整体性 最优，使系统成为低成本、高效率、性能均称、可扩展、可维护的系统。 可以说，网络系统集成是一种商业行为，也是一种管理行为，其本质是 一种技术行为。
网络工程基础课件PPT
NAT（共享连接）：使用共享给这台虚拟机的私有IP地址 连接到实际主机，有实际计算机将私有IP地址转换为实际 IP地址后，再将数据包传发到外部网络上。
仅主机（host-only）：在实际计算机与虚拟机之间建立一 个独立的私有网络，使实际计算机与虚拟机之间能够互相 传输信息，与外部网络无关。
定制连接（custom）：连接到指定的虚拟网络（如： vmnet0、vmnet1、vmnet8等）
Vmware虚拟机的使用
使用目的：
学习操作系统软件或网络应用程序，建议使用 “仅主机”的网络连接方式。
建立简单的局域网络模型，测试专用服务器的使 用效果。如：dhcp服务器、web服务器、Dns服 务器等。（即：虚拟出多台计算机，分别安装不 同的服务程序，验证这些服务程序整体配合的效 果），建议使用NAT或host-only方式。
C 7 8 9 101112
A 12 34 56
7x 8x 9x 10x 11x 12x 1x 2x 3x A 4x 5x 6x
7x 8x 9x 10x 11x 12x 1x 2x 3x B 4x 5x 6x
PC1 PC2
PCn
Ethernet
192.168.1.254/24
Internet 网关服务器
网络实验室实景1
网络实验室实景2
网络实验室实景3
网络实验室实景4
上机练习
作为本章的作业，主要是熟悉网络工程 实验室拓扑结构及环境，其次，建议大 家自学Microsoft Visio软件使用网络模板 绘制网络拓扑结构图。绘制网络拓扑结 构图是一名网络工程应该具有的基本技 能，在网络工程中是必不可少的，本书 绝大部分图都是用该软件绘制的。
配置原则：实际计算机连接虚拟机的网卡（如：VMnet1）与 虚拟主机内部网卡两者的IP地址必须在同一网段上，并且应 与“虚拟网络设置”选项中主机“虚拟网络映射”选项卡中 对应的“子网地址”相一致。否则不能Ping通。
仅主机（host-only）：在实际计算机与虚拟机之间建立一 个独立的私有网络，使实际计算机与虚拟机之间能够互相 传输信息，与外部网络无关。
定制连接（custom）：连接到指定的虚拟网络（如： vmnet0、vmnet1、vmnet8等）
Vmware虚拟机的使用
使用目的：
学习操作系统软件或网络应用程序，建议使用 “仅主机”的网络连接方式。
建立简单的局域网络模型，测试专用服务器的使 用效果。如：dhcp服务器、web服务器、Dns服 务器等。（即：虚拟出多台计算机，分别安装不 同的服务程序，验证这些服务程序整体配合的效 果），建议使用NAT或host-only方式。
C 7 8 9 101112
A 12 34 56
7x 8x 9x 10x 11x 12x 1x 2x 3x A 4x 5x 6x
7x 8x 9x 10x 11x 12x 1x 2x 3x B 4x 5x 6x
PC1 PC2
PCn
Ethernet
192.168.1.254/24
Internet 网关服务器
网络实验室实景1
网络实验室实景2
网络实验室实景3
网络实验室实景4
上机练习
作为本章的作业，主要是熟悉网络工程 实验室拓扑结构及环境，其次，建议大 家自学Microsoft Visio软件使用网络模板 绘制网络拓扑结构图。绘制网络拓扑结 构图是一名网络工程应该具有的基本技 能，在网络工程中是必不可少的，本书 绝大部分图都是用该软件绘制的。
配置原则：实际计算机连接虚拟机的网卡（如：VMnet1）与 虚拟主机内部网卡两者的IP地址必须在同一网段上，并且应 与“虚拟网络设置”选项中主机“虚拟网络映射”选项卡中 对应的“子网地址”相一致。否则不能Ping通。
网络工程规划与设计PPT课件
（3）项目的背景 项目单位情况 ：介绍项目单位的概况以及与项
目有关的部门机构 项目的来源：介绍项目的来源。 项目的范围与内容：介绍项目的范围与所包括
的内容。
14
立项报告的参考格式
（4）项目建设的目的和意义 分析、描述目前的应用环境; 分析网络系统应用的现状与业务需求的差距； 论述项目建设的目的和必要性。 （5）项目分析 分析业务现状和发展趋势，对项目相关的主要的业
1998) 《安全防范工程程序与要求》(GA/T75-94)
9
三、网络规划与设计的标准与规范
《工业企业通信接地设计规范》（GBJ79-85） 《建筑物电子信息系统防雷技术规范》(GB50343-2009) 《火灾自动报警系统设计规范》（GB 50116-98） 《火灾自动报警系统施工及验收规范》（GB 50166-92） 《气体灭火系统施工及验收规范》（GB 50263） 《住宅装饰装修工程施工规范》（GB 50327） 《建筑装饰装修工程质量验收规范》（GB 50210） 《防静电地面施工及验收规范》（SJ/T 31469） 《建筑电气工程施工质量验收规范》（GB 50303-2009）
18
2、可行性分析
可行性分析必须回答下列问题:
➢ 系统在技术上是否可行? ➢ 系统在经济上是否可行? ➢ 系统在现有的社会因素条件下是否可行? ➢ 系统的功能和性能是否能满足需求? ➢ 系统的建设时间是否能满足需求?
12
立项报告的参考格式பைடு நூலகம்
（1）项目概述 简要介绍网络系统工程的名称、建设单位、建
设内容。 （2）项目的组织 项目的组织机构
描述网络系统工程项目的组织机构设置、人员组 成。各机构的任务。 工程组织领导和工程负责人 描述网络系统工程项目的领导以及各机构的负责 人。
目有关的部门机构 项目的来源：介绍项目的来源。 项目的范围与内容：介绍项目的范围与所包括
的内容。
14
立项报告的参考格式
（4）项目建设的目的和意义 分析、描述目前的应用环境; 分析网络系统应用的现状与业务需求的差距； 论述项目建设的目的和必要性。 （5）项目分析 分析业务现状和发展趋势，对项目相关的主要的业
1998) 《安全防范工程程序与要求》(GA/T75-94)
9
三、网络规划与设计的标准与规范
《工业企业通信接地设计规范》（GBJ79-85） 《建筑物电子信息系统防雷技术规范》(GB50343-2009) 《火灾自动报警系统设计规范》（GB 50116-98） 《火灾自动报警系统施工及验收规范》（GB 50166-92） 《气体灭火系统施工及验收规范》（GB 50263） 《住宅装饰装修工程施工规范》（GB 50327） 《建筑装饰装修工程质量验收规范》（GB 50210） 《防静电地面施工及验收规范》（SJ/T 31469） 《建筑电气工程施工质量验收规范》（GB 50303-2009）
18
2、可行性分析
可行性分析必须回答下列问题:
➢ 系统在技术上是否可行? ➢ 系统在经济上是否可行? ➢ 系统在现有的社会因素条件下是否可行? ➢ 系统的功能和性能是否能满足需求? ➢ 系统的建设时间是否能满足需求?
12
立项报告的参考格式பைடு நூலகம்
（1）项目概述 简要介绍网络系统工程的名称、建设单位、建
设内容。 （2）项目的组织 项目的组织机构
描述网络系统工程项目的组织机构设置、人员组 成。各机构的任务。 工程组织领导和工程负责人 描述网络系统工程项目的领导以及各机构的负责 人。
1网络工程的基本概念.ppt
是指为系统集成商直接提供集成项目相关产品的企业，如某种产 品的代理商、经销商等。
应用软件开发商
是指从事用户应用软件开发的专业公司，有些系统集成商也有自 己的软件开发部门，兼具应用软件开发商的角色。
施工队
是指专门从事计算机网络布线相关业务的施工队伍。
工程监理
是指在系统集成项目中专门对设计、施工、验收等活动进行质量 检查和控制的机构或公司，常见于一些大中型项目。
通常集成商聚集了一批精通不同方面IT技术、具有系统设计与 实施经验的专业技术人员，他们可以根据不同用户的环境和技 术应用现状，根据不同用户的投资预算，为用户设计相应的计 算机网络系统方案，通过与用户的交流，选定方案并进行项目 实施。
产品厂商
是指设计、生产系统集成项目中所选用产品的生产厂家。
供货商
用户交流 需求分析 现场勘察 初步方案的设计 投标书的撰写 述标与答辩 商务洽谈与合同签署等。
系统集成后期工作
系统集成后期制作阶段
针对某系统集成项目而言，从签订集成服务合同开始到合同约定的 服务期结束为止的工作阶段。
在后期制作阶段，集成商的主要工作内容包括：
网络系统的逻辑设计 实施方案的编写 产品订货与供货 布线工程 硬件设备安装调试 软件系统安装调试 应用软件开发及调试 系统测试 用户培训 竣工文档编制 项目验收 后期技术支持 系统维护以及质量保证等。
网络工程概述
一、网络工程的基本概念
计算机网络系统作为一个有机的整体，它 由彼此相互作用的不同组件构成，通过结 构化布线、网络设备、服务器、操作系统、 数据库平台、网络安全平台、网络存储平 台、基础服务平台、应用系统平台等各个 子系统协同工作，最终实现用户（企业、 机构等）的办公自动化、业务自动化等各 项功
应用软件开发商
是指从事用户应用软件开发的专业公司，有些系统集成商也有自 己的软件开发部门，兼具应用软件开发商的角色。
施工队
是指专门从事计算机网络布线相关业务的施工队伍。
工程监理
是指在系统集成项目中专门对设计、施工、验收等活动进行质量 检查和控制的机构或公司，常见于一些大中型项目。
通常集成商聚集了一批精通不同方面IT技术、具有系统设计与 实施经验的专业技术人员，他们可以根据不同用户的环境和技 术应用现状，根据不同用户的投资预算，为用户设计相应的计 算机网络系统方案，通过与用户的交流，选定方案并进行项目 实施。
产品厂商
是指设计、生产系统集成项目中所选用产品的生产厂家。
供货商
用户交流 需求分析 现场勘察 初步方案的设计 投标书的撰写 述标与答辩 商务洽谈与合同签署等。
系统集成后期工作
系统集成后期制作阶段
针对某系统集成项目而言，从签订集成服务合同开始到合同约定的 服务期结束为止的工作阶段。
在后期制作阶段，集成商的主要工作内容包括：
网络系统的逻辑设计 实施方案的编写 产品订货与供货 布线工程 硬件设备安装调试 软件系统安装调试 应用软件开发及调试 系统测试 用户培训 竣工文档编制 项目验收 后期技术支持 系统维护以及质量保证等。
网络工程概述
一、网络工程的基本概念
计算机网络系统作为一个有机的整体，它 由彼此相互作用的不同组件构成，通过结 构化布线、网络设备、服务器、操作系统、 数据库平台、网络安全平台、网络存储平 台、基础服务平台、应用系统平台等各个 子系统协同工作，最终实现用户（企业、 机构等）的办公自动化、业务自动化等各 项功
网络工程技术课件
人工智能在网络工程技术中的应用
人工智能技术可以实现网络的 自适应和自学习，提高了网络
的智能性和适应性。
人工智能技术可以实现网络的 流量控制和负载均衡，提高了 网络的性能和稳定性。
人工智能技术可以实现网络的 安全防护和入侵检测，提高了
网络的安全性和可靠性。
人工智能技术可以实现网络的 故障预测和预防性维护，提高 了网络的可用性和可靠性。
政府网络架构案例分析
总结词
政府网络架构案例分析探讨了政府网络架构 的特点和设计原则，包括电子政务、网络安 全等方面的内容。
详细描述
政府网络架构案例分析首先介绍了政府网络 架构的基本概念和设计原则，强调了其对于 电子政务和网络安全的重要性。接着，通过 实际案例，详细分析了政府网络架构的特点 和设计要点，包括网络拓扑结构、安全防护 体系等方面的内容。同时，还探讨了政府网
网络工程技术课件
目 录
• 网络工程技术概述 • 网络工程技术基础知识 • 网络工程技术实践应用 • 网络工程技术发展趋势与挑战 • 网络工程技术案例分析
01
网络工程技术概述
网络工程技术的定义与特点
定义
网络工程技术是一门研究计算机 网络系统规划、设计、实施、运 行和维护的工程技术领域。
特点
网络工程技术具有跨学科性、实 践性、动态性等特点，涉及计算 机科学、通信工程、电子工程等 多个学科领域。
05
网络工程技术案例分析
企业网络架构案例分析
总结词
企业网络架构案例分析介绍了企业网络架构的设计原 则、技术选型和实施方案，包括大型企业、中小企业 的网络架构特点。
详细描述
企业网络架构案例分析首先介绍了企业网络架构的基 本概念和设计原则，包括可靠性、扩展性、安全性等 方面的考虑。接着，针对不同规模的企业，如大型企 业、中小企业等，分别介绍了其网络架构的特点和设 计要点。同时，还深入分析了企业网络架构中的关键 技术，如VLAN、VPN、NAT等，以及如何根据企业 需求进行合理的技术选型和实施方案制定。
第一章网络工程概述PPT课件
精选ppt课件2021
19
1.2.2局域网的拓朴结构
网络拓扑结构主要有以下四大类： （1）星型结构 （2）环型结构 3）总线型结构 （4）混合型结构
精选ppt课件2021
20
1. 星型结构
精选ppt课件2021
21
2. 环型结构
精选ppt课件2021
22
3. 总线型结构
精选ppt课件2021
校园或一个企业。 (2)数据传输速率高，一般为0.1-100Mbps，目前已出现速率高达
1000Mbps的局域网。可交换各类数字和非数字(如语音、图象、视频 等)信息。 (3)误码率低，一般在10-11-10-8以下。这是因为局域网通常采用短距 离基带传输，可以使用高质量的传输媒体，从而提高了数据传输质量。 (4)以PC机为主体，包括终端及各种外设，网中一般不设中央主机系 统。 (5)一般包含OSI参考模型中的低三层功能，即涉及通信子网的内容。 (6)协议简单、结构灵活、建网成本低、周期短、便于管理和扩充。
23
4. 混合型拓扑结构
精选ppt课件2021
24
1.2.3局域网的基本组成
现在局域网大多采用以太网的拓扑结构， 物理上由服务器、工作站、集线器、交换 机、路由器、网卡、RJ45水晶头、网线等 组成。
精选ppt课件2021
25
1.2.4 局域网协议
1.2.5 局域网的IEEE 802标准 IEEE 802委员会成立于1980年2月，它的任务是制定局域网的国际标准。802
精选ppt课件2021
32
2.计算机网络工程的含义及特点
(1)计算机网络工程的含义 计算机网络工程是为达到一定的目标，根
据相关的规范，通过详细地规划，按照可 行的方案，将计算机网络的技术、系统、 管理、高效地集成到一起的工程。
第1章网络工程设计概述.pptx
是采用平面结构还是采用三层结构 如何规划IP地址 采用何种选路协议 采用何种网络管理方案 以及在网络安全方面的考虑
14
2020/11/18
1.3 网络工程系统集成步骤
物理网络设计
网络环境的设计
结构化布线系统设计 网络机房系统设计 供电系统的设计
网络设备选型
具体采用哪种网络技术、哪个厂商生产的哪个型号设 备
广义的网络安全也包括数据不会丢失，这就需要用数据 备份和容错技术来加以保障。
16
2020/11/18
1.3 网络工程系统集成步骤
网络设备安装测试与验收
加电并连接到服务器和网络上进行检查 当网络系统构建好后，需要进行系统测试 系统测试的目的主要是检查网络系统是否达到了预定的
设计目标，能否满足网络应用的性能需求，使用的技术 和设备的选型是否合适 网络测试通常包括网络协议测试、布线系统测试、网络 设备测试、网络系统测试、网络应用测试和网络安全测 试等多个方面
确定该网络系统要支持的业务 要完成的网络功能 要达到的性能等
用户需求分析的三个方面
网络的应用目标 网络的应用约束 网络的通信特征
全面细致地勘察整个网络环境
13
2020/11/18
1.3 网络工程系统集成步骤
逻辑网络设计
重点放在网络系统部署和网络拓扑等细节设计方面 逻辑网络设计由网络设计师完成
17
2020/11/18
1.3 网络工程系统集成步骤
网络系统验收
是用户方正式认可系统集成商完成的网络工程的手续， 用户方要确认工程项目是否达到了设计要求
15
2020/11/18
1.3 网络工程系统集成步骤
网络安全设计
网络安全已经成为网络系统集成中必须要面对的重要问 题。
14
2020/11/18
1.3 网络工程系统集成步骤
物理网络设计
网络环境的设计
结构化布线系统设计 网络机房系统设计 供电系统的设计
网络设备选型
具体采用哪种网络技术、哪个厂商生产的哪个型号设 备
广义的网络安全也包括数据不会丢失，这就需要用数据 备份和容错技术来加以保障。
16
2020/11/18
1.3 网络工程系统集成步骤
网络设备安装测试与验收
加电并连接到服务器和网络上进行检查 当网络系统构建好后，需要进行系统测试 系统测试的目的主要是检查网络系统是否达到了预定的
设计目标，能否满足网络应用的性能需求，使用的技术 和设备的选型是否合适 网络测试通常包括网络协议测试、布线系统测试、网络 设备测试、网络系统测试、网络应用测试和网络安全测 试等多个方面
确定该网络系统要支持的业务 要完成的网络功能 要达到的性能等
用户需求分析的三个方面
网络的应用目标 网络的应用约束 网络的通信特征
全面细致地勘察整个网络环境
13
2020/11/18
1.3 网络工程系统集成步骤
逻辑网络设计
重点放在网络系统部署和网络拓扑等细节设计方面 逻辑网络设计由网络设计师完成
17
2020/11/18
1.3 网络工程系统集成步骤
网络系统验收
是用户方正式认可系统集成商完成的网络工程的手续， 用户方要确认工程项目是否达到了设计要求
15
2020/11/18
1.3 网络工程系统集成步骤
网络安全设计
网络安全已经成为网络系统集成中必须要面对的重要问 题。
【精品】网络工程设计PPT文档共30页
【精品】网络工程设计
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
第一章网络工程设计绪论ppt
•1.1.3 网络系统集成的发展
网络系统集成是在信息系统工程方法的指导下，根 据网络应用的需求，将网络硬件设备、系统软件和应用 软件等产品和技术，系统性地集合在一起，成为满足用 户需求的、较高性价比的计算机网络系统。
•网络集成朝着互联和大规模集群的方向发展
••云LA计N算-L（ACNl互ou连d 和CoLmApNu-t•WinAg）N的模互式连
•网络集成朝着高速率、大容量的方向发展 •局域网速度已经从共享式10Mbps升级到交换式 100Mbps~1000Mbps，甚至已达到10Gbps。
PPT文档演模板
第一章网络工程设计绪论ppt
•1.1.4 网络系统集成的层面
PPT文档演模板
第一章网络工程设计绪论ppt
•1.1网络工程概述
•1.1.2系统集成的概念
•系统（System）的意思是“体系，制度，体制，秩序， 规律，方法”。集成（Integration）的意思是“成为 整体，组合，综合，一体化”。 •集成可以表示将单个元件组装成一台设备或一种结构的 过程。 •例如，将大量的晶体管组成一个“集成”电路。集成也 可以表示由某种规则的相互作用形式而联结的部件组合 体，即有组织的整体。 •例如，将软件的多个功能模块组合成“一体化”系统， 使整体系统从一个程序到另一个程序能够共享命令和信 息流。这种软件被称为是“集成”软件。
• 3. 网络应用的集成
• DNS，WWW，E-mail，FTP，VOD（视频点播），杀 毒软件（网络版），网络管理与故障诊断系统等
PPT文档演模板
第一章网络工程设计绪论ppt
•1.1.5 网络系统集成框架
PPT文档演模板
第一章网络工程设计绪论ppt
•问题时间
PPT文Байду номын сангаас演模板
第一章网络工程设计绪论ppt
•1.2网络体系结构与协议
•1.2.1网络协议与结构
•网络协议
•语法、语义和时序
•体系结构
•完成计算机间的协同工作， 把计算机间互连的功能划分成 具有明确定义的层次，规定了 同层次进程通信的协议及相邻 层之间的接口服务
PPT文档演模板
第一章网络工程设计绪论ppt
•1.2网络体系结构与协议

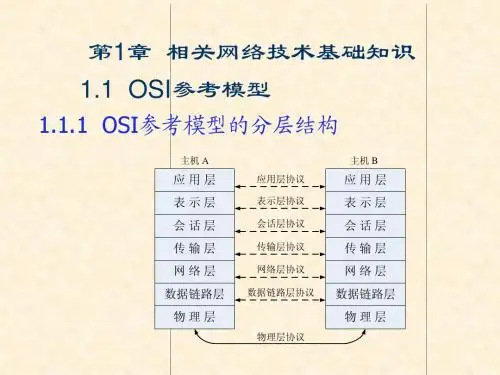

1.2.2 OSI模型
第一章网络工程设计绪 论ppt
PPT文档演模板
2020/12/1
第一章网络工程设计绪论ppt
网络工程设计与系统集成
•强调网络设计原理
•
突出系统集成实践
•
案例学习贯穿全书
PPT文档演模板
第一章网络工程设计绪论ppt
问题思考
➢ 回顾计算机技术类课程，系统集成 思想对计算机系统的作用
➢ 联想你熟悉的“工程项目”，设想 计算机网络工程包含的内容
根据网络组建需求，综合应用计算机科学和 管理科学中有关的思想、理论和方法，对网 络系统结构、要素、功能和应用等进行分析， 以达到最优规划、最优设计、最优实施和最 优管理的目的。
PPT文档演模板
第一章网络工程设计绪论ppt
•1.1网络工程概述
•网络工程设计概念
网络工程设计是按照用户组网需求，从网络 综合布线、数据通信、系统集成等方面综合 考虑，选用先进网络技术和成熟产品； 为用户提供科学、合理，实用、好用、够用 的网络系统解决方案； 为网络系统集成提供技术文档和工程实施依 据。
体系结构 服务定义 协议规格
PPT文档演模板
第一章网络工程设计绪论ppt
PDU与数据封装
• OSI参考模型中，对等层协议之间交换的信息 单元统称为协议数据单元（Protocol Data Unit， PDU）。
• 传输层及以下各层的PDU有各自特定的名称： • 传输层——数据段（Segment）， • 网络层——分组数据报文（Packet）， • 数据链路层——数据帧（Frame）， • 物理层——二进制比特流（Bit）
•第1章 绪论
•本章重点：
•●网络系统集成内容和步骤 •● OSI与TCP/IP体系结构和协议 ●使用OSI与TCP/IP对比，分析实际网络体系结 构 •● IPv4子网划分与子网掩码 •●网络工程需求分析与设计的方法
•●本章难点：
•● IPv4子网划分与子网掩码 •●网络工程需求分析与设计的方法
1. 网络软硬件产品的集成
网络信道采用传输介质（电缆、光缆）组成，网络通信平台采用信
息交换和路由设备（交换机、路由器、收发器）组成，网络信息资源平
台采用服务器和操作系统组成 。
• 2. 网络技术的集成
• 全双工交换式以太网、1000Mbps以太网、10Gbps以太网，第三层交
换，虚拟个人网（VPN，Virtual Private Network），双址（源地址、目 标地址）路由，双栈（IPv4、IPv6）路由，多路（CPU）对称处理，网 络附加存储（NAS）、区域存储网络（SAN），Client/Server模式、 Browser/Server模式和Browser/Application/Server模式，分布式互连网应 用结构等。
PPT文档演模板
第一章网络工程设计绪论ppt
•第1章 绪论
• 网络设计与系统集成概述 • 网络体系结构与协议 • 网络工程需求分析 • 网络工程设计基础
PPT文档演模板
第一章网络工程设计绪论ppt
•1.1网络工程概述
•1.1.1 网络工程概念
网件工程（Network Engineering，NE）是从 整体出发，合理规划、设计、实施和运用计 算机网络的工程技术。
•（3）了解网络需求分析方法，熟悉网络工程设计书编写 要求。了解系统集成体系结构和系统集成步骤，理解网络 结构特点与区别，基本掌握网络各种结构的使用范围。
•（4）了解网络工程设计方法，理解网络工程设计的重点， 包括物理组成、层次结构、有线无线融合、云计算特点， 以及网络安全措施等。
PPT文档演模板
第一章网络工程设计绪论ppt
PPT文档演模板
第一章网络工程设计绪论ppt
•第1•章 绪论
•学习目标
•（1）了解系统集成的发展和层面，理解网络工程设计和系 统集成的概念。掌握网络系统结构与协议的基本知识，会 使用OSI与TCP/IP对比，分析实际网络体系结构。 •（2）理解域名系统表示与域名解析方法。熟练掌握IPv4 子网地址设置与子网掩码设置。
