Cadence的使用
Cadence使用初步简介
Cadence使用初步简介在早期的ASIC 设计中电路图起着更为重要的作用作为流行的CAD软件Cadence 提供了一个优秀的电路图编辑工具Composer。
Composer不但界面友好操作方便而且功能非常强大电路图设计好后其功能是否正确性能是否优越必须通过电路模拟才能进行验证Cadence 同样提供了一个优秀的电路模拟软件Analog Artist由于Analog Artist 通过Cadence 与Hspice 的接口调用Hspice 对电路进行模拟。
但是我们的虚拟机中并没有安装Hspice软件，所以我们使用Cadence自带的仿真软件进行仿真。
本章将介绍电路图设计工具Composer 和电路模拟软件Analog Artist 的设置启动界面及使用方法简单的示例以及相关的辅助文件以便大家能对这两种工具有一个初步的理解。
一、Cadence平台的启动：①右击桌面，在弹出菜单中单击open Terminal②在弹出的终端中输入icfb&然后按回车启动Cadence③Cadence启动过程④Cadence启动完成后，关闭提示信息二、设计项目的建立①点击Tools—Library Manager…启动设计库管理软件②启动设计库管理软件③点击File—New--Library新建设计库文件④在弹出的菜单项中输入你的设计的库的名称，比如MyDesign，点击OK⑤选择关联的工艺库文件，我们选择关联已有的工艺库文件，点击OK⑥在弹出菜单中的Technology Library下拉菜单中选择我们需要的TSMC35mm 工艺库，然后点击OK。
⑦设计的项目库文件建立完成，然后我们在这个项目库的基础上建立其子项目。
点击选择mydesign,然后点击File-New-Cell View…⑧输入子项目的名称及子项目的类型，多种类型，目前课程设计中用到的主要是电路图编辑和版图编辑。
在设计版图之前我们假定先设计原理图：所以我们选择，然后点击OK。
cadence里的计算器用法
cadence里的计算器用法
Cadence是一个电路设计和仿真软件，它也提供了一个计算器
工具来帮助用户进行电路相关的计算。
以下是Cadence计算器的基本使用方法：
1. 打开Cadence设计环境。
2. 在工具栏中选择"Calculator"（计算器）工具。
它通常位于"Tools"（工具）菜单下面。
3. 单击"Calculator"（计算器）工具图标，将打开一个计算器窗口。
4. 在计算器窗口中，您可以输入数学表达式和函数，然后按回车键进行计算。
例如，要计算2+2，您可以在计算器窗口中输入"2+2"，然后按回车键。
5. 可以使用各种运算符，例如+、-、*、/、^，以及数学函数，例如sin、cos、log等。
6. 若要使用先前计算的结果进行下一个计算，请使用"Ans"
（上一个结果）作为变量。
例如，要计算上一个结果加5，可
以输入"Ans+5"。
7. 还可以使用变量来存储结果，并在后续计算中使用它们。
要定义一个变量，请使用"="，例如"x=5"。
然后，您可以在后续
计算中使用该变量，例如"x+3"。
8. 如果需要，您可以在计算器窗口中清除计算历史记录，或者保存计算结果到一个文件中。
请注意，计算器是Cadence环境中的一个简单工具，主要用于执行基本的数学运算。
对于更复杂的计算和数据处理，可能需要使用其他功能更强大的工具或脚本。
cadence教程
cadence教程Cadence 是一款流行的电路设计和仿真工具。
它广泛应用于电子工程领域，可以帮助工程师进行电路设计、布局、仿真和验证。
以下是一个简单的 Cadence 教程，帮助你快速入门使用该软件。
第一步: 下载和安装 Cadence首先，你需要从 Cadence 官方网站下载适用于你操作系统的Cadence 软件安装包。
在下载完成后，双击安装包文件并按照安装向导的指示进行安装。
第二步: 创建新项目打开 Cadence 软件后，你将看到一个初始界面。
点击“File”菜单，然后选择“New”来创建一个新的项目。
第三步: 添加电路元件在新项目中，你可以开始添加电路元件。
点击菜单栏上的“Library”按钮，然后选择“Add Library”来添加一个元件库。
接下来，使用菜单栏上的“Place”按钮来添加所需的电路元件。
第四步: 连接电路元件一旦添加了电路元件，你需要使用连线工具来连接它们。
点击菜单栏上的“Place Wire”按钮，然后将鼠标指针移到一个元件的引脚上。
点击引脚，然后按照电路的设计布局开始连接其他元件。
第五步: 设置仿真参数在完成电路布局后，你需要设置仿真参数。
点击菜单栏上的“Simulate”按钮，然后选择“Configure”来设置仿真器类型、仿真时间等参数。
第六步: 运行仿真设置完成后，你可以点击菜单栏上的“Simulate”按钮，然后选择“Run”来运行仿真。
仿真过程会模拟电路的运行情况，并生成相应的结果。
总结通过这个简单的 Cadence 教程，你了解了如何下载安装Cadence 软件、创建新项目、添加电路元件、连接元件、设置仿真参数和运行仿真。
掌握了这些基本操作后，你可以进一步学习和探索 Cadence 的更多功能和高级技巧。
祝你在使用Cadence 中取得成功！。
Cadence使用手册经典
一．File 菜单 在 File 菜单下，主要的菜单项有 New、Open、Exit 等。在具体解释之前我们不妨先理 顺一下以下几个关系。library(库)的地位相当于文件夹，它用来存放一整个设计的所有数据， 像一些子单元（cell）以及子单元（cell）中的多种视图（view）。Cell（单元）可以是一个简 单的单元，像一个与非门，也可以是比较复杂的单元（由 symbol 搭建而成）。View 则包含 多种类型，常用的有 schamatic，symbol，layout，extracted，ivpcell 等等，他们各自代表什 么意思以后将会一一提到。 New 菜单项的子菜单下有 Library、Cellview 两项。Library 项打开 New Library 窗口， Cellview 项打开 Create New File 窗口，如图 1-2-1 和 1-2-2 所示。
i——在光标处插入正文； x——删除光标处的字符； :wq——存盘退出； 要记著一点，在插入态处，不能打入指令，必需先按〈Esc〉键，返回指令态。假若户不知 身处何态，也可以按〈Esc〉键，不管处于何态，都会返回指令态其它的一些命令请读者自己参 阅有关的书籍。
§ 1－2 建立可进行 SPICE 模拟的单元文件
icfb&↙(回车键)，其中& 表示后台工作。Icfb 调出1-1-1Candence 主窗口 二．在 PC 机上使用 1）将 PC 机的颜色属性改为 256 色（这一步必须）； 2）打开 Exceed 软件，一般选用 xstart 软件，以下是使用步骤： start method 选择 REXEC（TCP-IP） ,Programm 选择 Xwindow。Host 选择 10.13.71.32 或 10.13.71.33。host type 选择 sun。并点击后面的按钮，在弹出菜单中选择 command tool。 确认选择完毕后，点击 run！ 3）在提示符 ZDASIC22> 下键入:setenv DISPLAY 本机 ip:0.0(回车) 4）在命令行中（提示符后，如：ZUEDA22>）键入以下命令
cadence使用技巧
原理图模块元件化
点击dsn后，Tools→Generate Part，在Part name中输 入要生成的元件名，点OK确定完成。元件化的原理图当做 元件使用，通常使用频率高的模块可以生成元件来使用。

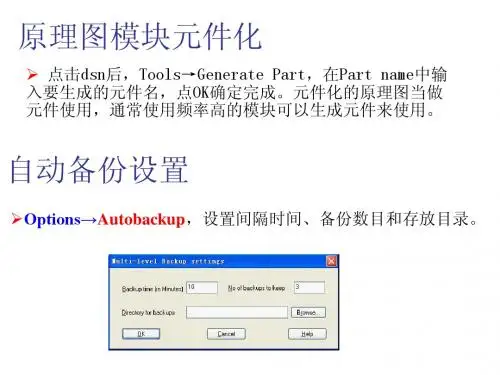

自动备份设置
Options→Autobackup，设置间隔时间、备份数目和存放目录。
添加原理图库
如果采用现有自创的原理图库，可以右击Library，点Add File， 找到库存放的路径及库名，点打开添加。
删除原理图库
点击Library下的库，按Delete键删除或右击鼠标，选Cut删除。
Capture库
orcad元件列表
capture库
总线连接
→放置总线的命令是Place→Bus或点击右端工具栏图标， 按住shit键可以画出斜线。
总线支线
→Place→Bus Entry可以放置一小段斜线，即总线支线。
未连接管脚处理
→Place→No Connect，在未连接管脚上放置“×”符号。
添加文本
→点击右端的Pla欢的颜色。然后点击Font下的 Change后，选择字体、字形和大小，点击OK完成。
Cadence中文简明手册
CADENCE芯片版图设计工具VIRTUSO/DIV A/DRACULA入门手册 (2)1、使用V IRTUSO/D IV A/D RACULA之前的准备 (2)1．1、要找一台装有工具IC的计算机 (2)1．2、要能连接到该计算机上 (2)2、工具IC的软件环境配置 (3)2．1、创建工具IC的启动目录，即工作目录。
(3)2．3、将(.cdsinit和.cdsenv)拷贝到工具IC的启动目录 (3)2．4、在工作目录下创建工艺库文件 (3)2．5、启动工具IC,命令为icfb& (3)2．6、配置工艺库路径 (4)2．7、添加工艺提供的一些辅助库............................................................ 错误！未定义书签。
2．8、添加Multipart Path ........................................................................... 错误！未定义书签。
2．9、安装PCELL ....................................................................................... 错误！未定义书签。
3、开始一个新的设计---编辑电路图与版图 (5)3．1、新建一个设计库 (5)3．2、Attach库 (6)3．3、创建新设计 (6)3．4、编辑电路图 (7)3．5 编辑版图 (8)3．6 可以根据习惯改变版图的层次显示特性 (9)3．7、完成版图编辑之后先保存再退出 (10)4版图的DRC检查 (10)4．1、基于Diva的方式 (10)4．2、基于Dracula的方式 (10)5、LVS (12)5．1、准备版图的GDS文件 (12)5．2、准备电路网表 (12)5．3、用LOGLVS转换电路网表成LVS要求格式 (14)5．4、修改lvs的命令文件 (14)5．6、运行dracula来生成lvs任务的可执行文件 (14)5．7、在控制台下，运行文件 (14)5．8、查看错误 (14)5．9、修改 (15)6、PAD相关 (15)6．1、准备pad库 (15)6．2、导入pad版图的GDS文件 (15)6．3、更新gds和cdl (16)6．4、修改cdl (16)7、一些小经验 (17)8、附件清单 (18)9、后记 (18)Cadence芯片版图设计工具Virtuso/Diva/Dracula入门手册（以上华0.6um DPDM工艺设计库为例）Cadence 是一套功能强大的EDA软件，包含有诸如IC、SE等常用芯片设计工具。
Cadence使用
铺铜
一、先设置铺铜参数：
Shape->Global Dynamic Params...
1、Shape fill取缺省参数
2、Void controls:
Artwork format->Gerber 6x00
Create pin voids->in line
3、Clearance中输入网络间距：如25.00
4、Thermal relief connects中设定铺铜和同名网络的连接方式
二、Shape->Polygon/Rectangular/Circular，
然后在Options选择要铺铜的层（如Etch/Top），
Shape Fill 为Dynamic copper，
Assign net name 中指定铺铜要连接的网络（如GND），
三、铺铜完毕后，如果要删除死铜，
则：Shape->Delete Islands，
四、如果要挖掉部分铺铜，
则：Shape->Manul void->...
表层铺铜的Create Pin Voids
表层铺铜的Create Pin Voids
表层铺铜的时候，由于铺铜和pin的间距问题，在pin与pin之间经常会产生一些尖角，甚至由此产生problem。
一个一个修改boundary又很麻烦，其实在Allegro里面已经有办法避免这个问题了，就是在add shape之后的shape—parameters里面，Create Pin Voids选中In-Line，这样就可以避免上述问题啦。
（默认状态下试Individually）如下图所示。
cadence使用教程
p+ implant
Thin oxide
contact
Metal1
n+ implant poly
PMOS layout view
n-well
p+ implant
n+ implant
12
Start schematic
一. 建立 Schematc view：跟建立 layout view 方法一樣（請參考 Start Cadence 的第 五大點的第二小點），先點選要 LM 視窗預定的 library，再點選 LM 視窗的 File→New→Cell view，按 OK 之後，即可建立 Schematic View
1.數字應該是 4.4.5 2.若不是 4.4.5,代表使用到舊版 的 cadence 了,請從第一點重新 開始
CIW(command Interpreter window)
三.點選在 CIW 視窗的上面工具列 Tools→Library Manager， 會出現 LM 視窗 LM(Library Manager)
1. 桌面改為 1024*768*256 色 2. 執行 xwin 程式 3. Netterm telnet 140.116.164.112~141 (CIC 電腦教室) 4. e2486***@eesol08:~> who
e2486*** pts/2 Dec 28 11:43 (.tw) 5. e2486***@eesol08:~> setenv DISPLAY .tw:0.0 6. 完成上述五個步驟後，Start Cadence 的方法，請參閱使用手冊第六頁。
10
四.當在畫的途中，可以使用 on-line drc(DIVA)來檢查是否違反 design rule 1. 點選 Layout 視窗上面的指令 Verify→DRC 2. 出現 DRC 視窗
cadence 教程
cadence 教程Cadence 是一种电子设计自动化工具，常用于模拟、验证和布局设计。
它可以帮助工程师在各种电子系统中设计和验证电路，从而提高电路设计的效率和可靠性。
下面将介绍一些 Cadence 的基本使用方法和技巧。
1. 创建新项目要使用 Cadence，首先需要创建一个新项目。
可以通过菜单栏上的"File" -> "New"来创建新项目。
然后输入项目名称、路径等信息，并选择适当的项目类型。
2. 添加电路在 Cadence 中，可以通过绘制电路原理图来添加电路。
可以使用"Create Schematic"工具来创建新的电路原理图。
在绘制电路原理图时，注意使用正确的元件符号和连线方式。
3. 设置仿真参数在进行电路仿真之前，需要设置仿真参数。
可以通过菜单栏上的"Simulator" -> "Edit Simulation"来打开仿真设置窗口。
在仿真设置窗口中，可以设置仿真类型（如DC、AC、Transient 等）、仿真时间范围、仿真步长等参数。
4. 运行仿真设置好仿真参数后，可以通过菜单栏上的"Simulator" -> "Run Simulation"来运行仿真。
运行仿真后，可以查看仿真结果，如电压波形、电流波形等。
5. 进行验证在验证电路设计时，可以使用 Cadence 提供的调试工具和验证功能。
可以通过菜单栏上的"Debug" -> "Start Debugging"来启动调试。
在调试过程中，可以查看电路元件的属性、信号的波形等信息，以发现和解决问题。
6. 进行布局设计在电路设计完成后，可以进行布局设计。
可以使用 Cadence 提供的布局工具来布局电路版图。
布局时，要注意合理安排电路元件的位置和走线方式，以满足电路设计的要求。
cadence快速入门(物联网其实很简单-cadence简单使用过程)
cadence快速入门（物联网其实很简单-cadence简单使用过程）大家好我是will，这篇我会向大家介绍一下cadence的使用过程，我会和大家一起绘制一块常用的简单的串口工具来帮助大家来快速掌握。
我会把这个当作一个小项目来讲解，会分为多个部分，这是第一部分，简单介绍一下会涉及的软件。
Cadence是一款功能强大的EDA软件，主要用于电路涉及、绘制PCB 版图、仿真等使用。
国内使用较多的EDA软件有三款Altium Designer、PADS、Cadence。
其中AD使用量最大，原因是我们上大学学习的Protel 99se有关，AD为99se的升级版。
PADS在南方用的比较多，主要原因是智能手机大多数的解决方案都会提供PADS版本的原理图与核心布线。
但是我更喜欢Cadence原因是它更符合模块的思路，找功能非常方便，而且功能异常强大，方便，实乃利器啊！阿里狗破戒大师首页安装Cadence安装完成后我们会发现有很多软件图标，但是我们就用下面两个OrCAD Capture咱们用来绘制原理图和元件库的工具。
点击PCB Editor图标会让咱们选择Allegro产品版本，咱们选择Alloegro PCB Designer即可。
Allegro主要主要用于绘制PCB，功能非常强大方便。
最后生成光绘文件(PCB生产文件)提交给板厂生产。
ps：这里说明一下很多用AD的同学经常会提交源文件给板厂生产，will认为这样非常不规范，经常会因为板厂软件版本问题造成生产的差异，所以在这里建议发板尽量使用光绘文件进行。
以上Cadence就简单说完了，通过使用OrCAD和Allegro我们就可以完成原理图和PCB的绘制，接下来我再向大家介绍一款非常牛的软件CAM350，这是一款光绘软件，我经常用来查看光绘文件的可用性。
CAM350所有PCB层级PCB顶层经过CAM350检查完光绘文件的可用性后，就可以找板厂制板了。
我这里使用的是深圳嘉立创进行制板，在打样和小批量制板他家可以称为国内的老大。
cadence icadvm使用流程
cadence icadvm使用流程1.打开Cadence ICADV，并选择新建项目。
Open Cadence ICADV and choose new project.2.在弹出的对话框中输入项目名称和路径，并点击确定。
Enter the project name and path in the pop-up dialog box, and click OK.3.在项目管理器中右键单击设计库，选择新建设计库。
Right-click on the design library in the project manager and choose to create a new design library.4.输入设计库名称，并选择路径，然后点击确定。
Enter the design library name, choose the path, and click OK.5.在设计库中右键单击设计组，选择新建设计组。
Right-click on the design group in the design library and choose to create a new design group.6.输入设计组名称，并选择路径，然后点击确定。
Enter the design group name, choose the path, and click OK.7.在设计组中右键单击设计单元，选择新建设计单元。
Right-click on the design unit in the design group and choose to create a new design unit.8.输入设计单元名称，并选择路径，然后点击确定。
Enter the design unit name, choose the path, and click OK.9.在设计单元中设计电路原理图。
Design the circuit schematic in the design unit.10.完成设计后保存文件，关闭Cadence ICADV。
Cadence使用说明书
Cadence使用说明书1、 Cadence软件环境设置运行Environment Editor设置软件环境变量2、原理图设计2.1 运行程序Capture CIS在下拉菜单中选择OrCAD Capture CIS option with Capture点击file/new/project…建立原理图工程在Name栏填写工程名称，在Create a New Project Using里面选择Schematic项，在Location 栏中填写工程存放路径。
点击OK后生成工程test，显示如下，PAGE1为自动生成的空原理图文件，右键点击后可以进行rename操作。
2.2 原理图库的构建点击file/new/library在test工程library文件中就会增加一项右键点击.\library1.olb显示如下图所示选择New Part出现对话框：Name表示原件的名称，在原理图设计时用到；Part Reference表示默认的编号名称，如芯片用U表示；PCB Footprint表示该原件的印制板封装；Multiple-Part Package/Parts per表示该原件有几部分组成；选项Pin Number Visible表示引脚数字是否可见；填写修改后点击生成新原件，在虚线框内画上器件符号，然后将虚线框缩小到符号一样大；再运行place/pin添加引脚在Name中填写引脚名称，在Number中填写引脚编号，在Shape下拉菜单中选择引脚外形，在Type下拉菜单中选择引脚类型，要与实际芯片手册一致；Width选项表示是该引脚是总线还是独立信号；一部分编辑完成后，存档，如果该原件由多个部分组成，则点击/view/Next Part，编辑下一部分，直到所有part都编辑完成。
如果一开始定义的part不够多，可以点击Options/Package Properties…修改part的数量。
这样一个原理图库就构建完了。
Cadenceallegro菜单使用说明
Cadenceallegro菜单使用说明Cadence Allegro菜单使用说明1. 简介本文档旨在向使用Cadence Allegro软件的用户提供菜单使用说明。
Cadence Allegro是一款常用的电子设计自动化（EDA）软件，有助于进行电路设计和 PCB 布局。
2. 界面概述Cadence Allegro的界面主要由工具栏、菜单栏和主编辑区组成。
菜单栏包含了软件的各种功能和工具，方便用户进行设计和布局操作。
3. 菜单使用Cadence Allegro的菜单栏提供了丰富的功能和工具，方便用户进行电路设计和布局。
以下是一些常用菜单和其功能的介绍：3.1 文件菜单文件菜单可以用于新建、打开和保存设计文件，以及进行打印和导出等操作。
- 新建设计文件: `文件` -> `新建`- 打开设计文件: `文件` -> `打开`- 保存设计文件: `文件` -> `保存`- 打印设计文件: `文件` -> `打印`- 导出设计文件: `文件` -> `导出`3.2 编辑菜单编辑菜单提供了一系列用于编辑和处理设计文件的功能和工具。
- 撤销上一步操作: `编辑` -> `撤销`- 复制选定的元件或图形: `编辑` -> `复制`- 粘贴剪贴板的内容: `编辑` -> `粘贴`- 删除选定的元件或图形: `编辑` -> `删除`- 查找和替换元件或图形: `编辑` -> `查找和替换`3.3 视图菜单视图菜单用于控制设计的可见性和显示方式。
- 放大或缩小设计: `视图` -> `放大` / `视图` -> `缩小`- 移动设计视图: `视图` -> `移动`- 显示或隐藏参考层: `视图` -> `参考层`- 显示或隐藏网络标签: `视图` -> `网络标签`3.4 工具菜单工具菜单提供了一些实用的辅助工具和功能。
- 进行电路仿真: `工具` -> `电路仿真`- 进行电路布局和线路连接: `工具` -> `布局和线路连接`- 进行信号完整性分析: `工具` -> `信号完整性分析`- 进行功率完整性分析: `工具` -> `功率完整性分析`4. 其他说明以上仅是一些常用菜单和功能的介绍，Cadence Allegro软件还提供了许多其他有用的功能和工具，用户可以根据自己的需求进行探索和使用。
cadence palladium使用流程
使用Cadence Palladium进行模拟是电子设计自动化（EDA）中的重要环节。
以下是使用Cadence Palladium的基本流程：
1. 启动软件：首先，打开Cadence Palladium软件。
2. 创建新项目：在软件中创建一个新的模拟项目。
3. 设置项目参数：在项目创建向导中，你需要为你的项目设置一些参数，例如项目名称、保存路径等。
4. 创建电路图：在项目中，你需要创建或导入电路图。
这可以通过使用库中的组件，或直接在画布上绘制来完成。
5. 配置模拟参数：在电路图设置完成后，你需要配置模拟参数，例如模拟的开始和结束时间、模拟精度等。
6. 运行模拟：配置完成后，你可以运行模拟。
在模拟过程中，你可以查看实时的波形、数据和统计信息。
7. 分析结果：模拟结束后，你可以分析结果。
Palladium提供了一系列的分析工具，帮助你理解和优化你的设计。
8. 保存和导出：最后，别忘了保存你的项目和结果。
你还可以将结果导出为报告或其他格式，以便于分享或进一步分析。
以上就是使用Cadence Palladium的基本流程。
需要注意的是，每个步骤都有许多子步骤和选项，你可能需要花一些时间来熟悉这些功能和设置。
同时，为了获得最佳的结果，你可能需要具备一定的电子设计和模拟背景知识。
cadence使用教程
cadence使用教程Cadence是一种电路设计和仿真软件，非常适合电子工程师用于电路设计和分析。
在本教程中，我们将介绍如何使用Cadence进行基本的电路设计和仿真。
首先，打开Cadence软件，并新建一个新项目。
请确保你已经安装了Cadence软件，并且拥有一个有效的许可证。
在新项目中，你需要定义电路的基本参数，如电源电压、电阻值等。
可以通过绘制原理图的方式来完成这些参数的定义。
在绘图界面中，你可以选择不同的元件，包括电源、电阻、电容、电感等。
你可以使用菜单栏中的工具来放置和连接这些元件。
一旦电路图绘制完成，你可以对电路进行仿真。
首先，需要选择合适的仿真器。
Cadence提供了多种仿真器，如Spectre和HSPICE。
选择一个适合你电路的仿真器，并设置仿真参数，如仿真时间、仿真步长等。
在仿真之前，你首先需要对电路进行布局。
布局涉及将电路中的元件放置在芯片上，并根据布线规则进行连接。
Cadence提供了强大的布局工具，可以帮助你完成这个过程。
完成布局后，你可以进行后仿真。
后仿真涉及将布局好的电路导入到仿真器中，并进行仿真分析。
你可以查看电路的性能指标，如电压、电流和功耗等。
除了基本的电路设计和仿真，Cadence还提供了其他功能，如噪声分析、温度分析和优化设计等。
你可以根据需要选择适合的功能。
总的来说，Cadence是一个功能强大的电路设计和仿真软件。
通过本教程，你可以学会如何使用Cadence进行基本的电路设计和仿真。
希望这对你的电子工程项目有所帮助。
Cadence使用技巧
二、 Cadence的使用
③ 浏览所有parts、nets、off-page connectors c. 浏览原理图中所有parts 选择parts，弹出浏览属性对话框，选择默认即可
OK，打开工程中用到的所有元件列表窗口
在该窗口中，双击某一个元件的reference，则可以打开原理图相应页面，同时该元件高 亮显示。如图所示，这样可以方便的定位某一元件
二、 Cadence的使用
⑤ 同一页原理图查看所有某一电气网络 单击某一电气网络，高亮—右键，select all net，则在页面中所有与选中的电气网络相 同的网络显示高亮；这个操作在查看页面中的电气连接关系很有帮助，是查看原理图和 查找测试点很好用的一个操作，操作方法如下：查找同一原理图页面内的所有 SOC_1.2VD网络
点击该按钮（工具栏上的叹号），可以逐个查看所选引脚或元件的资料
二、 Cadence的使用技巧
Allegro 查看PCB ⑤ Allegro查找元件的方法 按F5或然后在 Find 面板，Find by name 下面选 Symbol(or pin) ，接着再下面输入元件名 称，按回车后，屏幕就会高亮这个元件。
二cadence的使用原理图中搜索特定元素查找网络flatnets方法与查找特定元件一样查找对话框输入查找的网络名字二cadence的使用原理图中搜索特定元素查找网络flatnets方法与查找特定元件一样查找对话框输入查找的网络名字列表窗口中列出了那些页面中有该网络双击某一个objectid打开所在原理图页面所有与该网络连接都高亮显示
二、 Cadence的使用
③ 浏览parts、nets、off-page connectors d. 浏览所有nets，方法和浏览所有parts一样
Candence使用手册_仿真分册
Candence使用手册_仿真分册前言PCB仿真Cadence软件是我们公司统一使用的原理图设计、PCB设计、高速仿真的EDA工具。
进行仿真工作需要有很多方面的知识，须对高速设计的理论有较全面的认识，并对具体的单板原理有一定的了解，还需具备仿真库的相关知识等。
在这个分册中仅对仿真软件的使用进行较详细的阐述，还介绍高速设计的一些相关理论，仿真过程是基于Allegro SPB 15.7的PCB SI模块进行的。
其他知识，如仿真库的知识、约束管理器等请参阅专门的使用手册。
在此非常感谢网络南研 EDA和本部 EDA对此手册的支持。
第一章高速设计与PCB仿真流程本章介绍高速PCB仿真设计的基础知识和重要意义，并介绍基于Cadence 的Allegro SPB15.7的PCB仿真流程。
1.1高速信号与高速设计随着通信系统中逻辑及系统时钟频率的迅速提高和信号边沿不断变陡，PCB的走线和板层特性对系统电气性能的影响也越发显著。
对于低频设计,走线和板层的影响要求不高甚至可以完全忽略不计。
当频率超过 50MHz时，PCB走线则必须以传输线考虑，而在评定系统性能时也必须考虑 PCB 板材的电参数影响。
当系统时钟频率达到120MHz及更高时，就只能使用高速电路设计方法，否则基于传统方法设计的PCB将无法工作。
因此，高速电路设计技术已经成为电子系统设计师必须采取的设计手段，只有通过使用高速电路设计师的设计技术，才能实现设计过程的可控性。
高速系统的设计必须面对互连延迟引起的时序问题以及串扰、传输线效应等信号完整性问题。
通常认为如果数字逻辑电路的频率达到或者超过45MHZ~50MHZ，而且工作在这个频率之上的电路占整个电子系统的一定份量（比如说１／３），就称为高速电路。
实际上，信号边沿的谐波频率比信号本身的频率高，是信号快速变化的上升沿与下降沿（或称信号的跳变）引发了信号传输的非预期结果。
因此，通常约定如果线传播延时大于1/2数字信号驱动端的上升时间，则认为此类信号是高速信号并产生传输线效应，见图1－1所示。
关于cadence-virtuoso的一些实用技巧
关于cadence-virtuoso的一些实用技巧以下是一些关于Cadence Virtuoso的实用技巧：1. 利用工具栏和快捷键：Virtuoso具有丰富的工具栏和快捷键选项，可以帮助您快速访问常用功能。
了解并使用这些选项可以提高您的工作效率。
2. 使用布局编辑器：布局编辑器是一个强大的工具，可以用于设计芯片的物理布局。
学会使用布局编辑器的功能，例如图层放置、区域分配、设备放置等，可以将设计优化到最佳状态。
3. 路由设置：在进行布线时，可以设置不同的路由参数以满足设计的要求。
通过调整路由设置，如寻路方向、蔽隔层规则等，可以生成更好的布线结果。
4. 使用 DRC 和 LVS 检查：DRC (Design Rule Check) 和 LVS (Layout vs. Schematic) 是确保设计质量的重要工具。
在设计结束后，务必运行 DRC 和 LVS 检查来查找潜在的错误和不匹配。
5. 嵌入定制的脚本：Virtuoso支持脚本语言，如Skill和Tcl。
通过嵌入自己的脚本，可以自动执行一系列的操作，从而提高设计的自动化程度。
6. 使用层间生成器：层间生成器是一个实用的工具，可以自动生成多层布线。
通过使用层间生成器，可以大大简化布线流程，减少手动操作的时间和复杂性。
7. 查看设计历史：Virtuoso提供了设计历史的功能，可以查看和恢复之前的设计版本。
在设计过程中，定期保存和查看设计历史，可以避免不必要的错误和后悔。
8. 配置自定义快捷键：Virtuoso允许用户配置自定义快捷键。
根据个人喜好和使用习惯，将常用的功能和操作设置为自定义快捷键，可以提高工作效率。
希望这些技巧对您有帮助！请注意，Cadence Virtuoso是一款功能强大的工具，掌握它需要一定的时间和实践。
不断学习和探索，您将能够更加熟练地使用该软件进行芯片设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Cadence软件visor功能的使用说明，远程连接软件为Exceed 设置连接的IP地址就可连接
使用方法如下
1.在桌面找到exceed图标，双击打开-这时弹出登陆界面-输入用户名.密码.就可
登陆系统
2.在登陆到的系统桌面上右击鼠标，可以看到弹出一各菜单，这时可依次选择
TOOLS在弹出的下级菜单中选则terminal , 这时弹出一个像DOS对话框的
窗口出来如图
3.我们要进入project文件夹，因为我们所有的文件都存放于此，进入文件夹的
方法如下：
在当前命令行中继续输入命令：cd project按回车确定执行命令，可以看到目录的路径变成了user/user1/project/这时侯输入命令ls再按回车确定执行命令，就可以看到显示出该目录下的所有文件和子目录
4.例如我们要进入one这个目录就可输入命令（在当前的命令行上输入）cd one
按回车确定执行命令，可以看到目录的路径变成了user/user1/project/one/查看目录下的文件就可输入命令ls
5.在one目录下会有两个子目录，gds和lay说明一下gds 文件夹是用来存
放.gds文件的目录，一般都存放于此。
Lay文件夹是用来存放Cadence 导入后的应用文件的目录，
6.下面我们要进入Cadence 导入后的应用文件的目录也就是lay 目录，方法是
继续在当前目录上输入命令cd lay按回车确定执行命令，可以看到目录的路径变成了user/user1/project/lay/ 在该目录下运行Cadence软件：注linux与windows不同，在这个目录下运行该软件该软件就只能查看和修改该目录下的文件。
7.在当前命令行目录下继续输入Cadence软件的执行命令icfb &再按回车确定
执行命令，就可以看到软件正在打开，等到软件完全打开了，我们可以看到在
桌面的下方有一个小的软件窗口，图
这就是Cadence 软件
8.下面我就打开该目录下的某一个文件方法如下：依次选择tools – library
manager如下图
这时弹出库管理对话框如图
如果要编辑或者查看gmic017就依次选择如上图gmic017-gmic017-最后双击layout即可打开版图。
下面讲一下文件的导入和导出
首先是从外部导入，也就是说从windows系统把文件导入服务器方法如下
在桌面上找到hummi…如图打开它
这时弹出窗口如下
双击192.168.1.63弹出窗口如下
这时侯就可以向服务器的目录存放文件了，可以使用windows里的复制粘贴命令
导出文件的方法也是这样
接下来就是内部导入也就是说把刚才导入的gds 文件通过Cadence 软件导入其目录里方法如下
首先打开Cadence 软件在对话框中选择file---import---strem导入如图
在弹出的对话框inpout file中输入要导入的文件目录
在library name中输入导入后文件的名字，单击ok
导出文件就与此相反依次选择file—export-strem如图
储开平编辑。
