《工程测试技术》实验报告(2014)

测试技术实验报告

一、交流全桥的应用——电子秤实验一、实验目的：本实验说明交流激励的金属箔式应变电桥的实际应用。

二、实验内容：本实验说明交流电的四臂应变电桥的原理和实际应用情况，在相敏检波器中整形电路的作用下将输入的正弦波正转换成方波。

交流电桥比直流电桥有更高的灵敏度。

当阻容网络rc 不变时，相移将随输入信号的频率而变化，增大相角可以进一步提高灵敏度。

三、实验要求：1．电桥接入5khz交流。

2．组桥应注意接成差动式，即相邻电阻的受力方向相反。

四、实验装置：1．传感器系统实验仪 csy型 10台2．通用示波器 cos5020b 10台3．七喜电脑 8台4．消耗材料霍尔片(专用) 1个插接线(专用) 10个基层电池(9v) 10个五、实验步骤：1．按图3接线，组成全桥，音频和差放幅度旋钮适当，以毫伏表在50mv档时用手提压梁时毫伏表指针满档为宜。

图3 接线图2．在悬臂梁顶端磁钢上放好称重平台，在梁处于水平状态时调整电桥的调平衡电位器wd 和wa，使系统输出为零。

3．在称重平台上逐步加上砝码进行标定，并将结果填入表3。

表3 实验数据4．取走砝码，在平台上加一未知重量的重物，记下电压表读数。

六、实验数据及处理：在称重平台上每加—个砝码w，记下—个输出v值，对电子称进行标定。

用方格纸画出w――v曲线，根据标定曲线计算出未知-重量重物的重量。

回归方程为v=0.044w-0.06,当v=1.16时，w=27.73g.二、霍尔传感器的直流激励特性实验一、实验目的：了解霍尔传感器的直流激励特性。

二、实验内容：给霍尔传感器通以直流电源，经差动放大器放大，当测微头随振动台上、下移动时，就有霍尔电势输出，从而可以测出霍尔传感器在直流激励下的输出特性。

三、实验原理：由两个半圆形永久磁钢组成梯度磁场，位于梯度磁场中的霍尔元件（霍尔片）通过底座连接在振动台上。

当霍尔片通以恒定电流时，将输出霍尔电势。

改变振动台的位置，霍尔片就在梯度磁场中上下移动，霍尔电势v值大小与其在磁场中的位移量x有关。

工程测试技术实验报告

一、实验名称工程测试技术实验二、实验目的1. 熟悉工程测试技术的基本原理和方法；2. 掌握常用的测试仪器和设备的使用；3. 提高对工程测试结果的分析和判断能力；4. 培养团队合作和实际操作能力。

三、实验原理工程测试技术是利用各种测试仪器和设备，对工程实体或系统进行检测、测量和分析的技术。

通过实验，我们可以了解工程测试的基本原理和方法，以及如何运用这些技术解决实际问题。

四、实验仪器与设备1. 信号发生器2. 示波器3. 频率计4. 数字多用表5. 电阻箱6. 电容箱7. 电流表8. 电压表9. 万用表10. 实验平台五、实验内容1. 信号发生器与示波器联用实验（1）了解信号发生器和示波器的工作原理；（2）学会使用信号发生器和示波器；（3）观察不同信号波形的变化。

2. 频率计与信号发生器联用实验（1）了解频率计的工作原理；（2）学会使用频率计；（3）测量信号的频率。

3. 数字多用表与电阻箱联用实验（1）了解数字多用表的工作原理；（2）学会使用数字多用表；（3）测量电阻值。

4. 电容箱与示波器联用实验（1）了解电容箱的工作原理；（2）学会使用电容箱；（3）观察电容对信号的影响。

5. 电流表与电压表联用实验（1）了解电流表和电压表的工作原理；（2）学会使用电流表和电压表；（3）测量电路中的电流和电压。

6. 万用表与实验平台联用实验（1）了解万用表的工作原理；（2）学会使用万用表；（3）测量实验平台上的各种参数。

六、实验步骤1. 准备实验仪器和设备，连接电路；2. 根据实验要求，调整仪器和设备；3. 观察实验现象，记录数据；4. 分析实验结果，得出结论。

七、实验结果与分析1. 信号发生器与示波器联用实验：通过实验，观察到不同信号波形的变化，加深了对信号波形的理解；2. 频率计与信号发生器联用实验：成功测量了信号的频率，掌握了频率计的使用方法；3. 数字多用表与电阻箱联用实验：准确测量了电阻值，提高了数字多用表的使用技能；4. 电容箱与示波器联用实验：观察到了电容对信号的影响，加深了对电容的认识；5. 电流表与电压表联用实验：成功测量了电路中的电流和电压，掌握了电流表和电压表的使用方法；6. 万用表与实验平台联用实验：准确测量了实验平台上的各种参数，提高了万用表的使用技能。

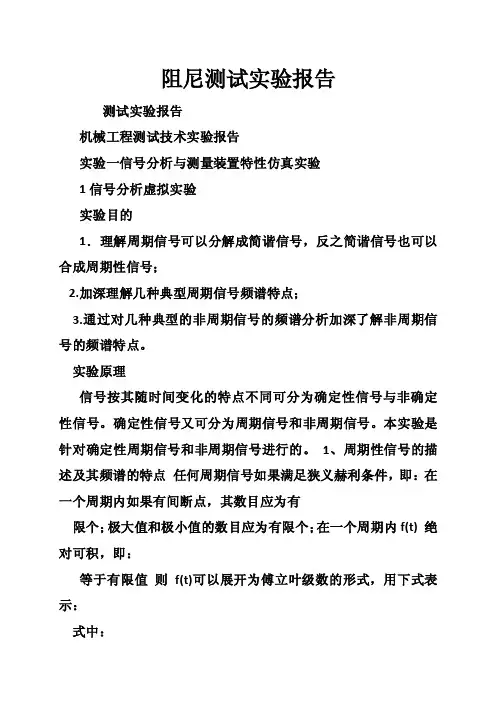

阻尼测试实验报告

阻尼测试实验报告测试实验报告机械工程测试技术实验报告实验一信号分析与测量装置特性仿真实验1信号分析虚拟实验实验目的1．理解周期信号可以分解成简谐信号，反之简谐信号也可以合成周期性信号；2.加深理解几种典型周期信号频谱特点；3.通过对几种典型的非周期信号的频谱分析加深了解非周期信号的频谱特点。

实验原理信号按其随时间变化的特点不同可分为确定性信号与非确定性信号。

确定性信号又可分为周期信号和非周期信号。

本实验是针对确定性周期信号和非周期信号进行的。

1、周期性信号的描述及其频谱的特点任何周期信号如果满足狭义赫利条件，即：在一个周期内如果有间断点，其数目应为有限个；极大值和极小值的数目应为有限个；在一个周期内f(t) 绝对可积，即：等于有限值则f(t)可以展开为傅立叶级数的形式，用下式表示：式中：是此函数在一个周期内的平均值,又叫直流分量。

它是傅氏级数中余弦项的幅值。

2 它是傅氏级数中正弦级数的幅值。

是基波的圆频率。

在数学上同样可以证明，周期性信号可以展开成一组正交复指数函数集形式，即：式中：为周期性信号的复数谱，其中m就为三角级数中的k. 。

以下都以k 来说明。

由于三角级数集和指数函数集存在以下关系：所以，两种形式的频谱存在如下关系。

即：还把其中的分别称为实频谱由此可见，一复杂的周期性信号是由有限多个或无限多个简谐信号叠加而成，当然，反之复杂的周期性信号也就可以分解为若干个简谐信号。

这一结论对工程测试极为重要，因为当一个复杂的周期信号输入到线性测量装置时，它的输出信号就相当于其输入信号所包含的各次简谐波分量分别输入到此装置而引起的输出信号的叠加。

周期性信号的频谱具有三个突出特点：⑴、周期性信号的频谱是离散的；⑵、每条谱线只出现在基波频率的整倍数上，不存在非整倍数的频率分量；⑶、各频率分量的谱线高度与对应谐波的振幅成正比。

本实验中信号的合成与分解时输入信号包含有正弦波、余弦波，以及周期性的方波、三角波、锯齿波和矩形波。

实验报告总结范文

实验报告总结范文一周的C语言实训，虽然时间略显仓促，但却让我学到了很多实际运用的技能！首先，在实训中的第一步是编写功能较为单一的小程序，虽然是小程序，但所用的知识却都是我们本学期学习的重点知识。

在做题的过程中让我们把这些知识复习了一遍，强化了知识！其次，这次作中所碰到的题目，在实训中已经接触过，所我们都比较深知这些题目的要求和算法，因次在编写小程序时比较快，而且算法也是比较简化，运算准确。

鉴次我明白很多编程题要经过多次编写修改与调试，才会得到最简略的算法。

再次，平时我们学C语言视乎都是为了考试或者做一些比较常规的题目，而这次实训却给我们的将所学知识运用于解决实际问题的机会，让人更有激情，这就是编写软件的在雏形，也让我们感受到了编写软件程序的乐趣。

但是不仅仅是如此，更为重要的是在运用所学知识的过程中，记住这些知识，并能够广泛的运用！虽然我这次是编写一个菜单的程序，但是如果我么留心的话，我们身边有许多电子设备都是内置有程序的，我们也可以在此次专题实训过后，自行确定其他的专题进行编写程序，这样可以让我们的知识更加深化丰富！这次实训似乎是对我巨大的考验，程序在不慌不忙的进行着，按照我自身的进度，提前完成是没有问题的，但是很多客观条件让我不得不在最后的时间里才上交的作业。

每当我把程序写完以后，却由于每一台电脑的识别格式不一样而导致我所写的文件一次次的被损坏，尽管这样，我仍然没有放弃，最后还赶在截止时间到来之前上交了我的作业!这一次编写大作业的程序又让我感受到学程序可以锻炼缜密的思维了。

因为平时练习的都是小程序，所以句段比较少，一些错误都很容易被检查出来，但是这次实训却是上百段的语句，难以检查，似乎也没有经验去怎么检查，那一刹那感觉到很急，但又不知如何是好，可是又不轻易的向老师询问，因为好像蛮简单，相信自己能够检查出来，所以我一般都是独立思考的完成的，只有少部分是在老师和与同学讨论下完成的。

在编写程序中，真的是细节决定成败，因为不管程序的语句是多是少，但是只要有一条语句或语法不正确，就不能使程序得到所需要的结果。

测试技术实验报告

测试技术实验报告测试技术实验报告实验⼀、信号分析虚拟实验⼀、实验⽬的1、理解周期信号可以分解成简谐信号，反之简谐信号也可以合成周期性信号；2、加深理解⼏种典型周期信号频谱特点；3、通过对⼏种典型的⾮周期信号的频谱分析加深了解⾮周期信号的频谱特点。

⼆、实验原理信号按其随时间变化的特点不同可分为确定性信号与⾮确定性信号。

确定性信号⼜可分为周期信号和⾮周期信号。

本实验是针对确定性周期信号和⾮周期信号进⾏的。

周期信号可⽤傅⾥叶级数的形式展开，例如f（t）为周期函数⽽⾮周期信号可⽤傅⾥叶变换三、实验结果1、周期信号合成矩形波的合成⽅波叠加叠加20次幅值=8 占空⽐=50% 初始频率为2; 三⾓波的合成2、周期信号分解矩形波的分解三⾓波分解1.单边函数3.冲击函数5、采样函数6、⾼斯噪⾳7、周期函数4、⼀阶响应闸门函数5、⼆阶响应采样函数四、⼩结通过本次试验的操作以及⽼师的指导，我对书本上学到的知识有了更深的理解，对于信号的合成与分解有了⼀定的实际了解。

掌握了⼏种典型周期信号频谱特点和⼏种典型的⾮周期信号的频谱分析，加深了对⾮周期信号的频谱特点的理解。

实验⼆传感器性能标定实验1、⾦属箔式应变⽚――单臂电桥性能实验⼀、实验⽬的：了解⾦属箔式应变⽚的应变效应，单臂电桥⼯作原理和性能。

⼆、基本原理：电阻丝在外⼒作⽤下发⽣机械变形时，其电阻值发⽣变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化，⾦属箔式应变⽚就是通过光刻、腐蚀等⼯艺制成的应变敏感元件，通过它转换被测部位受⼒状态变化、电桥的作⽤完成电阻到电压的⽐例变化，电桥的输出电压反映了相应的受⼒状态。

，对单臂电桥输出电压U o1= EKε/4。

三、需⽤器件与单元：应变式传感器实验模板、应变式传感器－电⼦秤、砝码、数显表、±15V电源、±4V电源、万⽤表（⾃备）。

桥梁工程检测报告【范本模板】

《桥梁检测与试验》实验报告学号:姓名：指导老师：陈晓强2014年12月试验一：小钢梁应变、挠度试验一、试验目的通过小钢梁试验，熟悉应变、挠度测试仪器和掌握相应的测试技术。

二、试验内容1.掌握应变计、应变仪和百分表的安装和使用方法。

2.用位移计测量梁的跨中截面在各级荷载下的挠度值，绘制荷载—挠度的关系曲线，验证理论的计算挠度值。

3.用应变计量测梁的纯弯段上、下缘的应变值，并与理论计算值进行对比.三、试验梁尺寸及试验方法1。

受弯试验梁尺寸见图1.图1 受弯试验梁尺寸 (尺寸单位：mm）2。

实验设备①小钢梁与法码②磁性表架与大行程百分表③电阻应变片、数据采集仪DH3818④钢尺、铅笔等3. 实验方法①一个班（40人左右）可分四组，每组10人左右的规模方式进行。

②试验在试验台座上进行,用法码和支撑系统组合成加载系统,进行两点加载，加载位置a、b由各小组自己确定。

③通过数据采集仪对荷载、应变和挠度传感器进行数据采集;用百分表量测挠度。

4。

试验步骤①根据自己选定的a、b，安装加载系统，计算各级荷载下理论的变形和应变值。

②正确连接应变片与应变仪，安装百分表。

③进行仪器调试，调试好后正式进行试验。

④未加荷载前读出应变计、位移计.⑤试验分四级加载，每次加荷维持3～5分钟后，再读取应变仪和位移计的各级读数。

⑥最后进行卸载,读取最终读数。

⑦整理试验器材，处理数据结果,完成试验报告。

四、试验资料整理（第三组）1.材料力学性能、荷载分级及实测数据(1）R235钢材弹性模量= 2。

1×105MPa.（2)本组选取a=20cm, b=52.5cm.（3）实测数据汇总表①半桥接法仪表读数如下：分级初读数 1 2 3 4 5荷载值0 9。

81 19.62 29.43 39。

24 0挠度读数0。

902 4。

518 8.232 11。

892 15。

430 0。

942应变0 0365 0737 1100 1477 0表1小钢梁应变、挠度试验实测数据汇总表（半桥接法）分级 1 2 3 4 5 6 荷载值0 9.81 19.62 29.43 39.24 0挠度读数理论值0 3。

桥梁检测与试验实验报告

《桥梁工程检测技术实验报告》试验一：小钢梁应变、挠度试验一、试验目的通过小钢梁试验，熟悉应变、挠度测试仪器和掌握相应的测试技术。

二、试验内容1.掌握应变计、应变仪和百分表的安装和使用方法。

2.用位移计测量梁的跨中截面在各级荷载下的挠度值，绘制荷载—挠度的关系曲线，验证理论的计算挠度值。

3.用应变计量测梁的纯弯段上、下缘的应变值，并与理论计算值进行对比。

三、试验梁尺寸及试验方法1. 受弯试验梁尺寸见图1。

图1 受弯试验梁尺寸 (尺寸单位：mm)2. 实验设备①小钢梁与法码②磁性表架与大行程百分表③电阻应变片、数据采集仪DH3818④钢尺、铅笔等3. 实验方法①一个班(40人左右)可分四组，每组10人左右的规模方式进行。

②试验在试验台座上进行，用法码和支撑系统组合成加载系统，进行两点加载，加载位置a、b由各小组自己确定。

③通过数据采集仪对荷载、应变和挠度传感器进行数据采集；用百分表量测挠度。

4.试验步骤①根据自己选定的a、b，安装加载系统，计算各级荷载下理论的变形和应变值。

②正确连接应变片与应变仪，安装百分表。

③进行仪器调试，调试好后正式进行试验。

④未加荷载前读出应变计、位移计。

⑤试验分四级加载，每次加荷维持3~5分钟后，再读取应变仪和位移计的各级读数。

⑥最后进行卸载，读取最终读数。

⑦整理试验器材，处理数据结果，完成试验报告。

四、试验资料整理1.材料力学性能、荷载分级及实测数据(1) R235钢材弹性模量= 52.110⨯MPa选定85,640a mmb mm==(2)实测数据汇总表2.绘制实测及理论荷载—挠度曲线（实测值与理论值在同一坐标系下反映）答：计算实验数据，各级荷载下的实测及理论挠度见下表（卸载后回零不计入表格中）：注：理论挠度12()23a b bab FEIω+=+，其中420101666.67()12I mm⨯==。

由此绘制实测及理论荷载—挠度曲线如下：3.绘制实测及理论荷载—应变曲线图（实测值与理论值在同一坐标系下反映）。

工程测试技术实验报告

姓名：学号：班级：成绩：实验一电阻式传感器的单臂电桥性能实验一、实验目的1、了解电阻应变式传感器的基本结构与使用方法。

2、掌握电阻应变式传感器放大电路的调试方法。

3、掌握单臂电桥电路的工作原理和性能。

二、实验所用单元电阻应变式传感器、调零电桥、差动放大器板、直流稳压电源、数字电压表、位移台架。

三、实验原理及电路1、电阻丝在外力作用下发生机械变形时，其阻值发生变化，这就是电阻应变效应，其关系为：ΔR/ R ＝K ε，ΔR 为电阻丝变化值，K 为应变灵敏系数，ε为电阻丝长度的相对变化量ΔL/ L 。

通过测量电路将电阻变化转换为电流或电压输出。

2、电阻应变式传感如图1-1所示。

传感器的主要部分是下、下两个悬臂梁，四个电阻应变片贴在梁的根部，可组成单臂、半桥与全桥电路，最大测量范围为±3mm 。

1342+5VR RR5R1─外壳 2─电阻应变片 3─测杆 4─等截面悬臂梁 5─面板接线图图1-1 电阻应变式传感器3、电阻应变式传感的单臂电桥电路如图1-2所示，图中R 1、R 2、R 3为固定，R 为电阻应变片，输出电压U O ＝EK ε，E 为电桥转换系数。

+5V R 2rR 1R R 1R 2R 4RP 2OP07R 3R 4RP 1R 5+15V-15V 调零电桥电阻传感器差动放大器4321876RPR 3VA DB CE 图1-2 电阻式传感器单臂电桥实验电路图四、实验步骤1、固定好位移台架，将电阻应变式传感器置于位移台架上，调节测微器使其指示15mm 左右。

将测微器装入位移台架上部的开口处，旋转测微器测杆使其与电阻应变式传感器的测杆适度旋紧，然后调节两个滚花螺母使电阻式应变传感器上的两个悬梁处于水平状态，两个滚花螺母固定在开口处上下两侧。

2、将放大器放大倍数电位器RP 1旋钮（实验台为增益旋钮）逆时针旋到终端位置。

3、用导线将差动放大器的正负输入端连接，再将其输出端接到数字电压表的输入端；按下面板上电压量程转换开关的20V 档按键（实验台为将电压量程拨到20V 档）；接通电源开关，旋动放大器的调零电位器RP 2旋钮，使电压表指示向零趋近，然后换到2V 量程，旋动调零电位器RP 2旋钮使电压表指示为零；此后调零电位器RP 2旋钮不再调节，根据实验适当调节增益电位器RP 1。

工程测试技术(应力波)实验报告

工程测试技术（应力波）
实验报告
班级：
姓名：
学号：
一、实验目的
1、熟悉SHPB装置及其测量原理。

2、学习SHPB实验动态数据采集仪器及其软件的使用。

3、学习不同长度子弹撞击下产生的应力波及其在弹性杆中的传播规律。

4、学习波形整形器对应力波的改造规律及特点。

5、学习SHPB数据处理软件的使用。

二、装置的基本组成
SHPB装置的示意图如图所示，其基本组成部分包括子弹、输入杆、输出杆、应变计、测速仪、超动态应变仪、数据采集存储系统及其软件。

SHPB装置
三、数据采集过程
用高压气体驱动打击杆以一定的速度v0撞击输入杆，在输入杆内产生一个应力脉冲，称为入射波。

入射波沿输入杆向试样传播，经过输入杆应变计被记录下来。

当入射波传播到试样位置时，推动试样开始变形，并在输入杆中产生一个反向应力脉冲，称为反射波，到达输入杆应变计也被记录下来。

另一部分脉冲透过试样进入输出杆向前传播，称为透射波，经过输出杆应变计时被记录下来。

传统的SHBT就是通过这三个脉冲信号得到试样特定应变率下的应力——应变曲线。

四、数据处理
1、理论应力波
2、灵敏度系数的计算
b1:
b3:
3、应力波总长度、上升沿升时以及随传播距离的变化关系
b1:
由于存在弥散现象, 随着传播距离的增加，应力波上升沿升时不断增加，应力波波长基本保持不变。

波形整形器大大增加应力波升时，减弱了应力波在传播过程中的弥散。

=5071m/s
理论波速：C
误差分析：A=×100%=0.66%。

实验报告

《结构试验》教学实验指导书及实验报告熊世树编写学生姓名：***学生学号：U*********所在班级：道桥1101班华中科技大学土木工程与力学学院2014年05月目录实验一钢筋混凝土梁正截面受弯性能实验钢筋混凝土梁正截面受弯性能实验报告实验二悬索桥缩尺模型实验悬索桥缩尺模型实验报告实验三混凝土强度、缺陷及保护层厚度无损检测混凝土强度、缺陷及保护层厚度的检测报告实验四钢框架动载实验钢框架动载实验报告实验一钢筋混凝土梁正截面受弯性能实验一、实验目的1、通过梁的试验设计，掌握试验设计的主要内容；2、通过对钢筋混凝土梁正截面的承载力、刚度及抗裂度的实验测定，进一步熟悉钢筋混凝土受弯构件实验的一般过程。

3、进一步熟悉结构实验的常用仪表的选择和使用方法。

4、加深对钢筋混凝土梁正截面受弯性能的认识。

二、试件1、试件：试件为普通钢筋混凝土简支梁，截面尺寸及配筋图2-1所示。

混凝土：实验2测试，钢筋：主筋Ⅱ级，其它Ⅰ级图2-1 试件尺寸及配筋三、仪器设备1、加载设备：手动千斤顶和分配梁2、应变仪YE-25383、应变计4、百分表5、裂缝测试仪6、荷载传感器四、实验方案设计根据上述试验梁，完成实验设计（加载设计和观测设计）。

主要确定实验加载装置、加载制度；进行测点布置和仪器选择。

1、加载系统设计2、加载程序根据开裂荷载、标准荷载和破坏荷载进行加载制度设计，采用分级加载，在标志荷载时细分2-4级，并给出加载程序表。

（1）开裂荷载确定为准确测定开裂荷载值，实验过程中应注意观察第一条裂缝的出现。

在此之前应把荷载级取为标准荷载的5%。

（2）破坏荷载确定当试件进行到破坏时，注意观察试件的破坏特征并确定其破坏荷载值。

当发现下列情况之一时，即认为该构件已经达到破坏，并以此时的荷载作为试件的破坏荷载值。

●正截面强度破坏：①受压混凝土破坏;②纵向受拉钢筋被拉断;③纵向受拉钢筋达到或超过屈服强度后致使构件挠度达到跨度的1/50；或构件纵向受拉钢筋处的最大裂缝宽度达到1.5毫米。

工程测试基础实验报告(3篇)

第1篇一、实验背景随着现代工业和科技的快速发展，工程测试作为确保产品或系统性能和质量的重要手段，其重要性日益凸显。

本实验旨在通过基础的工程测试方法，使学生了解和掌握工程测试的基本原理、测试方法和测试工具，提高学生的实际操作能力和工程意识。

二、实验目的1. 理解工程测试的基本概念和意义。

2. 掌握常见的工程测试方法，如力学性能测试、电学性能测试、光学性能测试等。

3. 熟悉测试仪器和设备的使用方法。

4. 培养学生严谨的科学态度和良好的实验操作习惯。

三、实验内容1. 力学性能测试（1）实验原理力学性能测试是研究材料或构件在外力作用下的变形和破坏规律，主要包括拉伸测试、压缩测试、弯曲测试等。

（2）实验仪器拉伸试验机、压缩试验机、弯曲试验机、万能试验机等。

（3）实验步骤① 按照测试要求，将试样安装在试验机上；② 开启试验机，逐渐增加载荷，观察试样的变形和破坏情况；③ 记录试验数据，如载荷、变形、断裂载荷等；④ 分析测试结果，得出材料或构件的力学性能指标。

2. 电学性能测试（1）实验原理电学性能测试是研究材料或器件的电学特性，如电阻率、电容率、电导率等。

（2）实验仪器电阻测试仪、电容器测试仪、电导率测试仪等。

（3）实验步骤① 按照测试要求，将试样连接到测试仪上；② 开启测试仪，进行测量；③ 记录测试数据，如电阻、电容、电导率等；④ 分析测试结果，得出材料或器件的电学性能指标。

3. 光学性能测试（1）实验原理光学性能测试是研究材料或器件的光学特性，如折射率、反射率、透射率等。

（2）实验仪器折射率仪、反射率仪、透射率仪等。

（3）实验步骤① 按照测试要求，将试样放置在测试仪上；② 开启测试仪，进行测量；③ 记录测试数据，如折射率、反射率、透射率等；④ 分析测试结果，得出材料或器件的光学性能指标。

四、实验结果与分析（1）力学性能测试结果通过对不同材料的拉伸、压缩、弯曲试验，得出材料的弹性模量、屈服强度、抗拉强度等力学性能指标。

《工程测试技术》分拣机演示实验报告

文章编号：2012测试技术课程-第一组《工程测试技术》分拣机演示实验报告郑宝民，陈升志，曾嘉辉，李雄才，陈育坡（深圳大学机电与控制工程学院，2009110290、2008110079、2009110291、2009110287、2008110093）摘要:自动分拣机是按照预先设定的计算机指令对物品进行分拣，并将分检出的物品送达指定位置的机械。

随着激光扫描、条码及计算机控制技术的发展，自动分拣机在物流和配送中心中的使用日益普遍。

物流中心每天接收成百上千家供应商或货主通过各种运输工具送来的成千上万种商品，在最短的时间内将这些商品卸下并按商品品种、货主、储位或发送地点进行快速准确的分类，将这些商品运送到指定地点（如指定的货架、加工区域、出货站台等）。

本次试验所研制的平台包含送料、检测、分拣共三个模块：送料模块采用直流电机带动曲柄滑块机构输送物料；检测模块采用多种传感器，可检测物料的数量、颜色、材质、运动速度等；分拣模块采用舵机带动两个挡板可分开三种不同类型的物料；平台使用了多种传感器用于材质检测，有涡流接近开关、电容接近开关、磁铁开关、对射型光电开关、扫面枪；使用了USB摄像头作为图像传感器用于颜色检测；实验证明，本平台运行稳定，性价比高，可靠性好，达到了设计目标。

关键词:自动分拣机；检测技术；传感器；LED强灯；扫描枪；一、背景介绍近二十年来，随着经济和生产的发展，商品趋于“短小轻薄”，流通趋于小批量，多品种和准时制，各类配送中心的货物分拣任务十分艰巨，分拣作业已成为一种重要的工作环节。

显然，随着分拣量的增加，分拣点的增多，配送响应时间的缩短和服务质量的提高，单凭人工分拣将无法满足大规模配货配送的要求自动分拣系统具有分拣速度快、分拣点多、差错率极低、效率高和基本上实现无人化操作的优势。

二、自动分拣系统的主要特点1、能连续、大批量地分拣货物由于采用大生产中使用的流水线自动作业方式，自动分拣系统不受气候、时间、人的体力等的限制，可以连续运行，同时由于自动分拣系统单位时间分拣件数多2、分拣误差率极低自动分拣系统的分拣误差率大小主要取决于所输入分拣信息的准确性大小，这又取决于分拣信息的输入机制3、分拣作业基本实无人化国外建立自动分拣系统的目的之一就是为了减少人员的使用，减轻工员的劳动强度，提高人员的使用效率，分拣作业本身并不需要使用人员，人员的使用仅局限于以下工作：（1）、送货车辆抵达自动分拣线的进货端时，由人工接货。

《工程测量》实验报告书

《工程测量》实验报告书姓名：学号：组别：组长：小组成员：第一部分测量实验须知一、测量实验规定（1）在测量实验之前，应复习教材中的有关内容，认真仔细地预习实验或实验指导书，明确目的与要求、熟悉实验步骤、注意有关事项，并准备好所需文具用品，以保证按时完成实验任务。

（2）实验分小组进行，组长负责组织协调工作，办理所用仪器工具的借领和归还手续。

（3）实验应在规定的时间进行，不得无故缺席或迟到早退；应在指定的场地进行，不得擅自改变地点或离开现场。

（4）必须严格遵守本书列出的“测量仪器工具的借领与使用规则”和“测量记录与计算规则”（5）服从教师的指导，每人都必须认真、仔细地操作，培养独立工作能力和严谨的科学态度，同时要发扬互相协作精神。

每项实验都应取得合格的成果并提交书写工整规范的实验报告，经指导教师审阅签字后，方可交还测量仪器和工具，结束实验。

（6）实验过程中，应遵守纪律，爱护现场的花草、树木和农作物，爱护周围的各种公共设施，任意砍折、踩踏或损坏者应予赔偿。

二、测量仪器工具的借领与使用规则（1）测量仪器工具的借领1）在教师指定的地点办理借领手续，以小组为单位领取仪器工具。

2）借领时应该当场清点检查。

实物与清单是否相符，仪器工具及其附件是否齐全，背带及提手是否牢固，脚架是否完好等。

如有缺损，可以补领或更换。

3）离开借领地点之前，必须锁好仪器箱并捆扎好各种工具；搬运仪器工具时，必须轻取轻放，避免剧烈震动。

4）借出仪器工具之后，不得与其他小组擅自调换或转借。

5）实验结束，应及时收装仪器工具，送还借领处检查验收，消除借领手续。

如有遗失或损坏，应写出书面报告说明情况，并按有关规定给予赔偿。

（2）测量仪器使用注意事项1）携带仪器时，应注意检查仪器箱盖是否关紧锁好，拉手、背带是否牢固。

2）打开仪器箱之后，要看清并记住仪器在箱中的安放位置，避免以后装箱困难。

3）提取仪器之前，应注意先松开制动螺旋，再用双手握住支架或基座轻轻取出仪器，放在三脚架上，保持一手握住仪器，一手去拧连接螺旋，最后旋紧连接螺旋使仪器与脚架连接牢固。

工程测试技术实验报告

实验一典型信号频谱分析一、实验目的1、在理论学习的基础上，通过本实验熟悉典型信号的波形和频谱特征，并能够从信号频谱中读取所需的信息。

2、了解信号频谱分析的基本方法及仪器设备。

二、实验原理本实验利用在DRVI上搭建的频谱分析仪来对信号进行频谱分析。

由虚拟信号发生器产生多种典型波形的电压信号，用频谱分析芯片对该信号进行频谱分析，得到信号的频谱特性数据。

分析结果用图形在计算机上显示出来，也可通过打印机打印出来。

三、实验设计原理图图1 典型信号频谱分析实验原理设计图四、实验步骤及内容1. 启动服务器，运行DRVI主程序，开启DRVI数据采集仪电源，然后点击DRVI快捷工具条上的"联机注册"图标，选择其中的"DRVI采集仪主卡检测"进行服务器和数据采集仪之间的注册。

2. 点击"实验脚本文件"的链接，将本实验的脚本文件贴入并运行，实验截屏效果图如图2所示。

图2 典型信号频谱分析实验3. 点击DRVI"典型信号频谱分析"实验中的"白噪声"按钮，产生白噪声信号，分析和观察白噪声信号波形和幅值谱特性。

特点分析：所有频率具有相同能量的随机噪声称为白噪声。

白噪声信号的波形没有任何的规律可言，它的分布是杂乱的、随机的、无序的；幅值谱特性：白噪声的幅值基本为零，因而将白噪声加到其他任意信号上不影响其他信号的幅频特性。

4. 点击DRVI"典型信号频谱分析"实验中的"正弦波"按钮，产生正弦波信号，分析和观察正弦波信号波形和幅值谱特性。

特点分析：正弦波是周期信号，在频谱图上可以看做是垂直于横坐标的一跳直线。

正弦信号只在固有频率出存在一个不规则的尖脉冲，其余各频率处对应幅值为0。

5. 点击DRVI"典型信号频谱分析"实验中的"方波"按钮，产生方波信号，分析和观察方波信号波形和幅值谱特性。

机械工程测试技术实验报告

机械工程测试技术实验报告机械工程测试技术实验报告引言：机械工程是一门应用科学，涉及到设计、制造、维护和运用机械设备的各个方面。

在机械工程实践中，测试技术是至关重要的一环。

本实验报告将介绍机械工程测试技术的应用和实验结果。

一、背景介绍机械工程涉及到各种各样的机械设备和系统，而测试技术是评估这些设备和系统性能的关键。

通过测试，我们可以获得关于机械设备和系统的各种参数和性能指标，从而进行性能评估、故障诊断和改进设计等工作。

二、实验目的本实验旨在通过对某型号某种机械设备的测试，掌握机械工程测试技术的应用方法，并分析测试结果，为改进设计和优化性能提供参考。

三、实验装置和方法本实验使用了某型号某种机械设备，并采用了以下测试方法：1. 温度测量：使用热电偶测量设备的工作温度，以评估其热性能。

2. 动力测试：使用功率计和转速计测量设备的功率输出和转速，以评估其动力性能。

3. 声音测试：使用声级计测量设备的噪声水平，以评估其噪声性能。

4. 振动测试：使用加速度计和振动传感器测量设备的振动水平，以评估其振动性能。

5. 效率测试：通过测量输入功率和输出功率，计算设备的效率。

四、实验结果与分析通过以上测试方法，我们得到了如下实验结果：1. 温度测量结果显示，设备在正常工作状态下的温度稳定在70°C左右，符合设计要求。

2. 动力测试结果显示，设备的功率输出为10 kW，转速为1000 rpm，满足预期性能指标。

3. 声音测试结果显示，设备的噪声水平为80 dB，符合环境噪声标准。

4. 振动测试结果显示，设备的振动水平在可接受范围内，不会对设备的正常运行造成影响。

5. 效率测试结果显示，设备的效率为90%，说明其能够有效地将输入能量转化为有用的输出能量。

通过对实验结果的分析，我们可以得出以下结论：1. 设备的温度控制良好，不会因过热而导致故障。

2. 设备的动力性能满足设计要求，可以提供足够的功率输出。

3. 设备的噪声水平在可接受范围内，不会对工作环境造成干扰。
