一、由于SMT 贴片机吸嘴的问题导致贴片机抛料原因展开：贴片机吸嘴变形，阻塞，破损形成气压缺乏，漏气，形成吸料不起，取料不正，辨认不通过而抛料。
对策：清洗更换吸嘴；二、由于SMT 贴片机视觉辨认不准造成的贴片机抛料原因展开：贴片机视觉不良，视觉或雷射镜头不清洗，有杂物干扰辨认，辨认光源挑选不当和强度、灰度不够，还有可能辨认系统已坏。
对策：清洗擦拭辨认系统外表，坚持干净杂物沾污等，调整光源强度、灰度，更换辨认系统部件；三、由于SMT 贴片机取料方位不准造成贴片机抛料原因展开：取料不在料的中心方位，取料高度不正确（般以碰到零后下压0.05MM 为准）而形成偏位，取料不正，有偏移，辨认时跟对应的数据参数不符而被辨认系统当做效料抛弃。
对策：调整取料方位；四、因SMT 贴片机真空压力问题导致抛料原因展开：气压缺乏，真空气管通道不顺畅，有导物阻塞真空通道，或是真空有走漏形成气压缺乏而取料不起或取起后在去贴的途中坠落。
对策：调气压陡坡到设备需求气压值（比如0.5~~0.6Mpa）,清洗气压管道，修复走漏气路；五、因SMT贴片机程序设置问题导致抛料原因展开：所修改的程序中元件参数设置不对，跟来料什物尺度，亮度等参数不符形成辨认通不过而被丢掉。
对策：修改元件参数，搜寻元件佳参数设定；六、因来料问导致SMT 贴片机抛料原因展开：来料不规则，为引脚氧化等不合格产品对策：对策：IQC 做好来料检测，跟元件供货商联络；七、因供料器飞达问导致SMT 贴片机抛料原因展开：供料器方位变形，供料器迚料不良（供料器棘齿轮损坏，料带孔没有卡在供料器的棘齿轮上，供料器下方有异物，弹簧老化，或电气不良）, 形成取料不到或取料不良而抛料，还有供料器损坏。
SMT抛料原因以及分析（模版）

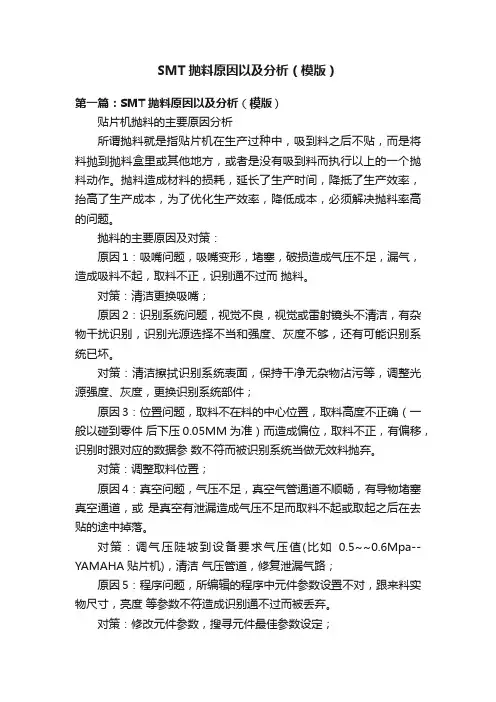

SMT抛料原因以及分析（模版）第一篇：SMT抛料原因以及分析（模版）贴片机抛料的主要原因分析所谓抛料就是指贴片机在生产过种中，吸到料之后不贴，而是将料拋到拋料盒里或其他地方，或者是没有吸到料而执行以上的一个抛料动作。
抛料造成材料的损耗，延长了生产时间，降抵了生产效率，抬高了生产成本，为了优化生产效率，降低成本，必须解决抛料率高的问题。
抛料的主要原因及对策：原因1：吸嘴问题，吸嘴变形，堵塞，破损造成气压不足，漏气，造成吸料不起，取料不正，识别通不过而抛料。
对策：清洁更换吸嘴；原因2：识别系统问题，视觉不良，视觉或雷射镜头不清洁，有杂物干扰识别，识别光源选择不当和强度、灰度不够，还有可能识别系统已坏。
对策：清洁擦拭识别系统表面，保持干净无杂物沾污等，调整光源强度、灰度，更换识别系统部件；原因3：位置问题，取料不在料的中心位置，取料高度不正确（一般以碰到零件后下压0.05MM为准）而造成偏位，取料不正，有偏移，识别时跟对应的数据参数不符而被识别系统当做无效料抛弃。
对策：调整取料位置；原因4：真空问题，气压不足，真空气管通道不顺畅，有导物堵塞真空通道，或是真空有泄漏造成气压不足而取料不起或取起之后在去贴的途中掉落。
对策：调气压陡坡到设备要求气压值(比如0.5~~0.6Mpa--YAMAHA贴片机)，清洁气压管道，修复泄漏气路；原因5：程序问题，所编辑的程序中元件参数设置不对，跟来料实物尺寸，亮度等参数不符造成识别通不过而被丢弃。
对策：修改元件参数，搜寻元件最佳参数设定；第二篇：贴片机抛料的主要原因分析贴片机抛料的主要原因分析在SMT生产过程中，怎么控制生产成本，提高生产效率，是企业老板及工程师们很关心的事情，而这些跟贴片机的抛料率有很大的联系，以下就谈谈贴片机的抛料问题。
所谓抛料就是指贴片机在生产过种中，吸到料之后不贴，而是将料拋到拋料盒里或其他地方，或者是没有吸到料而执行以上的一个抛料动作。
抛料造成材料的损耗，延长了生产时间，降抵了生产效率，抬高了生产成本，为了优化生产效率，降低成本，必须解决抛料率高的问题。
SMT抛料来料原因调查与改进
