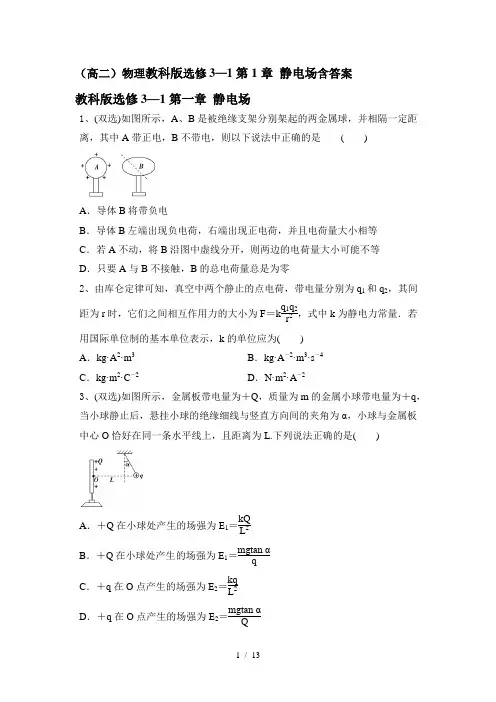

(高二)物理教科版选修3—1第1章 静电场含答案
（高二）物理教科版选修3—1第1章 静电场含答案教科版选修3—1第一章 静电场1、(双选)如图所示，A 、B 是被绝缘支架分别架起的两金属球，并相隔一定距离，其中A 带正电，B 不带电，则以下说法中正确的是 ( )A ．导体B 将带负电B ．导体B 左端出现负电荷，右端出现正电荷，并且电荷量大小相等C ．若A 不动，将B 沿图中虚线分开，则两边的电荷量大小可能不等D ．只要A 与B 不接触，B 的总电荷量总是为零2、由库仑定律可知，真空中两个静止的点电荷，带电量分别为q 1和q 2，其间距为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为( )A ．kg·A 2·m 3B ．kg·A －2·m 3·s －4C ．kg·m 2·C －2D ．N·m 2·A －23、(双选)如图所示，金属板带电量为＋Q ，质量为m 的金属小球带电量为＋q ，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O 恰好在同一条水平线上，且距离为L.下列说法正确的是( )A ．＋Q 在小球处产生的场强为E 1＝kQ L 2B ．＋Q 在小球处产生的场强为E 1＝mgtan αqC ．＋q 在O 点产生的场强为E 2＝kq L 2D ．＋q 在O 点产生的场强为E 2＝mgtan αQ4、(多选)如图所示，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点．不计重力．下列说法正确的是()A．M带负电荷，N带正电荷B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功5、(双选)如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A、B两板间的加速电场后飞出，不计重力的作用，则()A．它们通过加速电场所需的时间相等B．它们通过加速电场过程中动能的增量相等C．它们通过加速电场过程中速度的增量相等D．它们通过加速电场过程中电势能的减少量相等6、(多选)如图所示，一平行板电容器与电源E和电流表相连接，接通开关S，电源即给电容器充电，下列说法中正确的是()A．保持S接通，使两极板的面积错开一些(仍平行)，则两极板间的电场强度减小B．保持S接通，减小两极板间的距离，则电流表中有从左到右的电流流过C．断开S，增大两极板间的距离，则两极板间的电压增大D．断开S，在两极板间插入一块电介质板，则两极板间的电势差减小*7、两个半径为r的相同金属球带上异种电荷，已知q1＝3q2，两球心相距10r，其相互作用力大小为F1，现将两球接触后分开，再放回原处，这时两球间的相互作用力大小为F2，则()A．F2＝F1B．F2＝F1 3C．F2＞F13D．F2＜F13*8、(双选)如图甲所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，其速度—时间图像如图乙所示，则下列叙述正确的是()A．电场线方向由A指向BB．场强大小E A>E BC．Q在A的左侧且为负电荷D．Q可能为负电荷，也可能为正电荷*9、(双选)如图所示，在光滑的绝缘水平面上，把两个等量正电荷固定在正方形abcd的a、c两点，一质量为m带负电的光滑小球从b点由静止释放，下列说法正确的是()A．小球运动到d位置时速度不可能为零B．小球从b位置运动到d位置的过程中，加速度最大时速度一定最大C．小球从b位置运动到d位置的过程中，其电势能先减小后增大D．小球从b位置运动到d位置的过程中，电势能与动能之和始终保持不变*10、如图所示，以O点为圆心，以R＝0.20 m为半径的圆与坐标轴交点分别为a、b、c、d，该圆所在平面内有一匀强电场，场强方向与x轴正方向成θ＝60°角，已知a、b、c三点的电势分别为4 3 V、4 V、－4 3 V，则下列说法正确的是()A．该匀强电场的场强E＝40 3 V/mB．该匀强电场的场强E＝80 V/mC．d点的电势为－2 3 VD．d点的电势为－4 V*11、如图所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于两板间，恰好平衡．现用外力将P固定住，然后固定导线各接点，使两板均转过α角，如图虚线所示，再撤去外力，则P在两板间()A．保持静止B．水平向左做直线运动C．向右下方运动D．不知α角的值，无法确定P的运动状态12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)13、如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形所在平面．现将电荷量为10－8C的正点电荷从A点移到B点，电场力做功为3×10－6 J，将另一电荷量为10－8 C的负点电荷从A点移到C点，克服电场力做功为3×10－6 J.(1)U AB、U AC、U BC各为多少？(2)画出电场线方向；(3)若AB边长为2 3 cm，求电场强度．（高二）物理教科版选修3—1第1章静电场含答案教科版选修3—1第一章静电场1、(双选)如图所示，A、B是被绝缘支架分别架起的两金属球，并相隔一定距离，其中A带正电，B不带电，则以下说法中正确的是()A．导体B将带负电B．导体B左端出现负电荷，右端出现正电荷，并且电荷量大小相等C．若A不动，将B沿图中虚线分开，则两边的电荷量大小可能不等D．只要A与B不接触，B的总电荷量总是为零BD[由于静电感应，导体B左端带负电，右端带正电，导体总电荷量为零，故A错误，D正确．B的左端感应出负电荷，右端出现正电荷，电荷量的大小相等，故B正确．若A不动，将B沿图中虚线分开，则两边的电荷量大小相等，与划分的位置无关，故C 错误．]2、由库仑定律可知，真空中两个静止的点电荷，带电量分别为q 1和q 2，其间距为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为( )A ．kg·A 2·m 3B ．kg·A －2·m 3·s －4C ．kg·m 2·C －2D ．N·m 2·A －2B [由公式F ＝k q 1q 2r 2得，k ＝Fr 2q 1q 2，故k 的单位为N·m 2C 2，又由公式q ＝It 得1 C ＝1 A·s ，由F ＝ma 可知1 N ＝1 kg·m·s －2，故1N·m 2C 2＝1 kg·A －2·m 3·s －4，选项B正确．]3、(双选)如图所示，金属板带电量为＋Q ，质量为m 的金属小球带电量为＋q ，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O 恰好在同一条水平线上，且距离为L.下列说法正确的是( )A ．＋Q 在小球处产生的场强为E 1＝kQ L 2B ．＋Q 在小球处产生的场强为E 1＝mgtan αqC ．＋q 在O 点产生的场强为E 2＝kq L 2D ．＋q 在O 点产生的场强为E 2＝mgtan αQBC [金属板不能看作点电荷，在小球处产生的场强不能用E ＝kQ r 2计算，故A错误；根据小球处于平衡得小球受电场力F ＝mgtan α，由E ＝F q 得：E 1＝mgtan αq ，B 正确；小球可看作点电荷，在O 点产生的场强E 2＝kq L 2，C 正确；根据牛顿第三定律知金属板受到小球的电场力大小为F ＝mgtan α，但金属板不能看作试探电荷，故不能用E ＝F Q 求场强，D 错误．]4、(多选)如图所示，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点．不计重力．下列说法正确的是()A．M带负电荷，N带正电荷B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功ABC[由图中带电粒子M和N先后在电场中运动的轨迹可知，粒子M受到引力作用所以带负电，粒子N受到斥力作用所以带正电，选项A正确；由于a点比b点更靠近带正电的点电荷，所以粒子M由a点运动到b点的过程中粒子要克服电场力做功，动能减小，选项B正确；d点和e点在同一个等势面上，所以N在d点的电势能等于它在e点的电势能，选项C正确；粒子N带正电，从c点运动到d点的过程中电场力做正功，选项D错误．]5、(双选)如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A、B两板间的加速电场后飞出，不计重力的作用，则()A．它们通过加速电场所需的时间相等B．它们通过加速电场过程中动能的增量相等C．它们通过加速电场过程中速度的增量相等D．它们通过加速电场过程中电势能的减少量相等BD[由动能定理知qU＝ΔE k，因两粒子电荷量相同，故ΔE k相同，B项正确．由牛顿第二定律得a＝Uqmd，由v-t图像知位移相同，初速度大的用的时间短，A项错误；Δv＝aΔt，时间不相等，故速度增量不相等，C项错误；电场力做功都是qU，故电势能减少量相等，D项正确．]6、(多选)如图所示，一平行板电容器与电源E和电流表相连接，接通开关S，电源即给电容器充电，下列说法中正确的是()A．保持S接通，使两极板的面积错开一些(仍平行)，则两极板间的电场强度减小B．保持S接通，减小两极板间的距离，则电流表中有从左到右的电流流过C．断开S，增大两极板间的距离，则两极板间的电压增大D．断开S，在两极板间插入一块电介质板，则两极板间的电势差减小BCD[先明确物理量C、Q、U、E中保持不变的量，再依据物理公式来讨论．保持开关S接通，电容器上电压U保持不变，正对面积S减小时，由E＝Ud可知U和d都不变，则场强E不变，A错误．减小距离d时，由C∝1d可知电容C增大，因为开关S接通U不变，由Q＝CU得电荷量Q将增大，故电容器充电，电路中有充电电流，B正确．断开开关S后，电容器的电荷量Q保持不变，当d增大时电容C减小，由C＝QU可得电压U将增大，C正确．插入电介质，εr增大，电容C增大，因为断开S后Q不变，由C＝QU知电压U将减小，D正确．]*7、两个半径为r的相同金属球带上异种电荷，已知q1＝3q2，两球心相距10r，其相互作用力大小为F1，现将两球接触后分开，再放回原处，这时两球间的相互作用力大小为F2，则()A．F2＝F1B．F2＝F1 3C．F2＞F13D．F2＜F13D [根据题意，两球接触后分开，每个球的带电荷量应是q2.由于同种电荷相互排斥，异种电荷相互吸引，当两球带异种电荷时，由于电荷间的吸引，电荷在金属球表面不再均匀分布，两球表面所带电荷的“等效中心”位置之间的距离必定小于10r，如图甲所示．甲应用库仑定律，则F1＞k q1q210r2＝k3q22100r2.同理，当两球带同种电荷时，两球表面所带电荷的“等效中心”位置之间的距离必定大于10r，如图乙所示．乙则F2<kq2210r2＝kq22100r2.因此F2必小于13F1，故应选D.]*8、(双选)如图甲所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，其速度—时间图像如图乙所示，则下列叙述正确的是()A．电场线方向由A指向BB．场强大小E A>E BC．Q在A的左侧且为负电荷D．Q可能为负电荷，也可能为正电荷BC[由于A到B的过程中速度增加，根据动能定理可知，电场力对负电荷做正功，所以电场线的方向由B指向A，A错误；由图乙可知，电荷做加速度减小的加速运动，所以由A运动到B的过程中，由牛顿第二定律可知，电场力在减小，由F＝Eq知，E在减小，所以E A>E B，B正确；由以上分析知Q在A的左侧且为负电荷，C正确，D错误．]*9、(双选)如图所示，在光滑的绝缘水平面上，把两个等量正电荷固定在正方形abcd的a、c两点，一质量为m带负电的光滑小球从b点由静止释放，下列说法正确的是()A．小球运动到d位置时速度不可能为零B．小球从b位置运动到d位置的过程中，加速度最大时速度一定最大C．小球从b位置运动到d位置的过程中，其电势能先减小后增大D．小球从b位置运动到d位置的过程中，电势能与动能之和始终保持不变CD[由b到bd连线的中点O的过程中，电场力做正功，电势能减小，由O到d电场力做负功，电势能增加，因此到达d点的速度等于b点的速度，故A错误．由等量正电荷连线的中垂线上电场分布可知：ac的连线与中垂线的交点处场强为0，电场线的方向指向两边，由于负电荷受到的电场力跟电场线的方向相反，所以负电荷受到的电场力始终指向ac的连线与中垂线的交点．但中垂线上场强的大小：从中点到两侧场强先增大再减小，所以小球所受的电场力从中点到两侧先增大再减小，加速度最大的点不在O点，速度最大的点在O 点，故B错误．由等量正电荷的电场分布可知，在两电荷连线的中垂线上O点的电势最高，沿电场线电势越来越低，所以从b到d，电势是先增大后减小，负电荷的电势能先减小后增大，故C正确．由于只有电场力做功，所以只有电势能与动能的相互转化，电势能和动能之和不变，故D正确．故选C、D.]*10、如图所示，以O点为圆心，以R＝0.20 m为半径的圆与坐标轴交点分别为a、b、c、d，该圆所在平面内有一匀强电场，场强方向与x轴正方向成θ＝60°角，已知a、b、c三点的电势分别为4 3 V、4 V、－4 3 V，则下列说法正确的是()A．该匀强电场的场强E＝40 3 V/mB．该匀强电场的场强E＝80 V/mC．d点的电势为－2 3 VD．d点的电势为－4 VD[在匀强电场中，平行等长的线段两端的电势差相等，有U bc＝U ad，得φd＝－4 V，选项C错误，D正确；同理得O点电势为零，又U ao＝ERsin θ，得E＝40 V/m，选项A、B错误．]*11、如图所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于两板间，恰好平衡．现用外力将P固定住，然后固定导线各接点，使两板均转过α角，如图虚线所示，再撤去外力，则P在两板间()A．保持静止B．水平向左做直线运动C．向右下方运动D．不知α角的值，无法确定P的运动状态B[设原来两板间距为d，电势差为U，则qE＝mg，当板转过α角时两板间距d′＝dcos α，E′＝Ud′＝Ecos α，此时电场力F′＝qE′＝qEcos α，其方向斜向上，其竖直分力F＝F′cosα＝qE＝mg，故竖直方向上合力为零，则P水平向左做匀加速直线运动．]12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)解析：在球壳上与小圆孔相对的小圆面的电荷量q′≈πr24πR2Q＝r24R2Q.根据库仑定律，它对球心的点电荷＋q的作用力大小F＝kq′qR2＝kr24R2QqR2＝kqQr24R4，其方向由球心指向小圆孔中心．答案：kqQr24R4由球心指向小圆孔中心13、如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形所在平面．现将电荷量为10－8C的正点电荷从A点移到B点，电场力做功为3×10－6 J，将另一电荷量为10－8 C的负点电荷从A点移到C点，克服电场力做功为3×10－6 J.(1)U AB、U AC、U BC各为多少？(2)画出电场线方向；(3)若AB边长为2 3 cm，求电场强度．解析：(1)正点电荷从A点移到B点时，电场力做正功，故A点电势高于B点，可求得U AB＝Wq＝3×10－610－8V＝300 V，负点电荷从A点移到C点，电场力做负功，A点电势高于C点，可求得U AC＝W′q′＝－3×10－6－1×10－8V＝300 V．因此B、C 两点电势相等，故U BC＝0.(2)由于匀强电场中的等势线是一簇平行直线，因此BC为一条等势线，故电场线方向垂直于BC，设D为直线BC的中点，则场强方向为由A指向D，如图所示．(3)直线AB在场强方向的距离d等于线段AD的长度，故由匀强电场中电势差与场强的关系式可得E＝U ABd＝30023×10－2×cos 30°V/m＝1×104 V/m.答案：(1)300 V300 V0(2)见解析图(3)1×104 V/m。
2019年高中物理教科版选修3-1教学案：第一章 第3节 电场 电场强度和电场线 Word版含答案
第3节电场__电场强度和电场线1．电场是电荷周围存在的一种特殊物质，它对放入其中的电荷有力的作用。
2．电场强度是用来描述电场的力的性质的物理量，其定义式为E＝F q。
3．电场强度是矢量，电场中某点的电场强度的方向规定为正电荷在该点所受的静电力的方向。
4．电场线是为了形象描述电场而引入的假想的线，是由英国物理学家法拉第首先提出的。
其疏密程度表示电场的强弱，其每点的切线方向表示该点的电场强度的方向。
5．匀强电场中各点电场强度的大小相等、方向相同，其电场线是间隔相等的平行直线。
一、电场1．电场的概念与基本性质2．电场力电场对电荷的作用力。
3．静电场静止电荷周围产生的电场。
二、电场强度1．检验电荷和场源电荷 (1)检验电荷(2)场源电荷如果电场是由某个带电体激发产生的，那么该带电体所带的电荷称为场源电荷或源电荷。
2．电场强度(1)定义：放入电场中某处的检验电荷受到的电场力跟它的电荷量的比值。
(2)公式：E ＝Fq 。
(3)单位：牛每库，符号N/C 。
(4)方向：电场强度是矢量，规定某点电场强度的方向跟正电荷在该点所受的静电力的方向相同。
负电荷在电场中某点所受的静电力的方向跟该点电场强度的方向相反。
3．真空中点电荷的场强 (1)大小：E ＝k Qr 2。
(2)方向①正点电荷：某点P 的场强方向沿着二者连线背离正电荷，如图1-3-1甲所示。
图1-3-1②负点电荷：某点P 的场强方向沿着二者连线指向负电荷，如图乙所示。
三、电场线 1．概念电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向。
2．特点(1)曲线上切线方向表示该点的场强方向。
(2)起始于正电荷(或无穷远)终止于负电荷(或无穷远)，电场线不闭合。
(3)任意两条电场线不相交。
(4)电场线的疏密表示场强的强弱。
(5)电场线是为了形象描述电场而假想的曲线，实际并不存在。
3．几种常见典型电场的电场线1．自主思考——判一判(1)在电场中的电荷，不论是静止的还是运动的，都受到电场力的作用。
教科版高中物理选修3-1全册课件
第 一 节 电 荷 电 荷 守 恒 定 律
课前自主学案
核心要点突破
课堂互动讲练
知能优化训练
课前自主学案
一、摩擦起电 两种电荷 摩擦 使 __________ 物体带电 的方法称 1 ．摩擦起电：通过 ______ 为摩擦起电． 正电荷 和 2．两种电荷：自然界存在两种电荷： ________ 负电荷 ．同种电荷相互 ______ 排斥 ，异种电荷相互 ________ 吸引 ．用丝绸摩擦过的玻璃棒带______ ______ 正电 ，用毛皮 负电 摩擦过的橡胶棒带______. 电荷的多少 叫做电荷量，简称为 3 ．电荷量： _____________ 电量 ．在国际单位制中，电荷量的单位是______, ______ 库仑 C 表 示 ． 常 用 的 单 位 还 有 _________ 微库(μC) 和 用 字 母 ____ 纳库(nC) ，1 μC＝10－6 C,1 nC＝10－9 C. _________
二、摩擦起电的解释
两物体互相摩擦时，一个物体的原子中有一些 外层电子 挣脱 ________ 原子核 的束缚并转移到另一个 __________ 物体上，失去电子的物体显示出带 _____ 正电 ，而得 负电 ． 到电子的物体显示出带______
三、电荷守恒定律 消灭 ，它们只能 创造 ，也不能被 ______ 电荷既不能被 ______ 从一个物体转移到另一个物体，或者从物体的一部 另一部分． 分转移到_________ 四、静电感应与感应起电 1．当一个带电导体靠近另一不带电导体时，导体中 自由电荷 发 生 移 动 ， 导 体 靠 近 带 电 体 一 端 带 的 _________ 异种电荷，远离的一端带 _________ 同种电荷 ，这种现象叫 _________ 静电感应． 静电感应 使导体带电的方法称为_________. 感应起电 2.利用_________
教科版高中物理选修3-1高二(上)物理.docx
高中物理学习材料唐玲收集整理四川省什邡中学高二（上）物理《电路实验复习》专题训练班级：姓名：（一）描绘小电珠的伏安特性曲线一、滑动变阻器的限流接法和分压接法1．两种接法比较方式内容限流式接法分压式接法对比说明两种接法电路图串、并联关系不同负载R上电压调节范围RER＋R0≤U≤E 0≤U≤E分压电路调节范围大负载R上电流调节范围ER＋R0≤I≤ER0≤I≤ER分压电路调节范围大闭合S前触头位置b端a端都是为了保护电路元件2．两种接法的选择(1) 选择不同接法的原则⎩⎪⎨⎪⎧安全性原则⎩⎪⎨⎪⎧不超量程在允许通过的最大电流以内电表、电源不接反方便性原则⎩⎪⎨⎪⎧ 便于调节便于读数经济性原则：损耗能量最小(2)两种接法的适用条件①限流式接法适合测量阻值小的电阻(跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小)．②分压式接法适合测量阻值较大的电阻(一般比滑动变阻器的总电阻要大)．③如果R 很小，限流式接法中滑动变阻器分得电压较大，调节范围也比较大．R 很大时，分压式接法中R 几乎不影响电压的分配，滑片移动时电压变化接近线性关系，便于调节． a ．若采用限流式接法不能控制电流满足实验要求，即若滑动变阻器阻值调到最大时，待测电阻上的电流(或电压)仍超过电流表(或电压表)的量程，或超过待测电阻的额定电流(或电压)，则必须选用分压式接法．b ．若待测电阻的阻值比滑动变阻器总电阻大得多，以致在限流电路中，滑动变阻器的滑片从一端滑到另一端时，待测电阻上的电流或电压变化不明显，此时，应改用分压电路．c ．若实验中要求电压从零开始调节，则必须采用分压式接法． 二、实验原理1．用电流表测出流过小电珠的电流，用电压表测出小电珠两端的电压，测出多组(U ，I )值，在U －I 坐标系中描出各对应点，用一条平滑的曲线将这些点连起来． 2．电流表外接：因为小电珠的电阻很小，如果电流表内接，差明显较大；滑动变阻器采用分压式接法，使电压能从零开始连续变化． 3、注意事项 1）．电路的连接方式(1)电流表应采用外接法，因为小电珠(3.8 V,0.3 A)的电阻很小，与0～0.6 A 的电流表串联时，电流表的分压影响很大．(2)滑动变阻器应采用分压式接法，目的是使小电珠两端的电压能从零开始连续变化. 2）．闭合开关S 前，滑动变阻器的触头应移到使小电珠分得电压为零的一端，使开关闭合时小电珠的电压从零开始变化，同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝．3）．I －U 图线在U 0＝1.0 V 左右将发生明显弯曲，故在U 0＝1.0 V 左右描点要密，以防出现较大误差．4）．电流表选择0.6 A 量程，电压表量程的选择视小电珠的额定电压而定，即若使用“3.8 V,0.3 A ”的小电珠，选用电压表的15 V 量程；若使用“2.5 V,0.6 A ”的小电珠，则选用电压表的3 V 量程．5）．当小电珠的电压接近额定值时要缓慢增加，到额定值记录后马上断开开关． 6）．误差较大的点要舍去，I －U 图线应是平滑曲线而非折线．例1、图中器材为某同学测绘额定电压为2.5 V的小灯泡的I－U特性曲线的实验器材．(1)根据实验原理，用笔画线代替导线，将图中的实验电路图连接完整．(2)开关S闭合之前，图中滑动变阻器的滑片应该置于________．(选填“A端”、“B端”或“AB中间”)(3)实验中测得有关数据如下表：U/V0.400.80 1.20 1.60 2.00 2.40 2.80I/A0.100.160.200.230.250.260.27根据表中的实验数据，在图中画出小灯泡的I－U特性曲线．(4)若已知小灯泡灯丝在27 °C时电阻值约为1.5 Ω，并且其电阻值与灯丝的热力学温度成正比，试估算该小灯泡以额定功率工作时灯丝的温度约为______°C.(保留三位有效数字)例2、某同学想描绘某一热敏电阻的伏安特性曲线，实验室提供下列器材：A．电压表V(量程为0～5 V，内阻约5 kΩ)B．电流表A1(量程为0～25 mA，内阻约为0.2 Ω)C．电流表A2(量程为0～0.6 A，内阻约为0.1 Ω)D．滑动变阻器R1(0～10 Ω，额定电流1.5 A)E．滑动变阻器R2(0～1 000 Ω，额定电流0.5 A)F．定值电阻R0(R0＝1 000 Ω) G．直流电源(电动势6 V，内阻忽略不计) H．电键一个、导线若干(1)该同学选择了适当的器材组成描绘伏安特性曲线的电路，得到热敏电阻电压和电流的7组数据(如下表)，请你在图中作出热敏电阻的伏安特性曲线.电压U(V)0.1.2.2.43.0 3.64.0电流I(mA)0.1.65.88.11.816.20.(2)由此曲线可知，该热敏电阻的阻值随电压的增大而________(选填“增大”或“减小”)．该同学选择的电流表是________(选填“B”或“C”)，选择的滑动变阻器是________(选填“D”或“E”)．(3)请在虚线框中画出该同学完成此实验的电路图(热敏电阻符号为)例3．在“描绘小电珠的伏安特性曲线”的实验中，除标有“6 V 1.5 W”字样的小电珠、导线和开关外，还有下列器材：A．直流电源(6 V，内阻不计) B．直流电流表(量程为3 A，内阻0.1 Ω以下) C．直流电流表(量程为300 mA，内阻约为5 Ω)D．直流电压表(量程为10 V，内阻约为15 kΩ)E．滑动变阻器(10 Ω，2 A) F．滑动变阻器(1 kΩ，0.5 A)实验要求小电珠两端的电压从零开始变化并能进行多次测量．(1)实验中电流表应选用______，滑动变阻器应选用______．(均用序号表示)(2)在虚线框内画出实验电路图．(3)试将如图所示的器材连成实物电路．（二）测定金属的电阻率(练习使用螺旋测微器)一、螺旋测微器1．读数：测量时被测物体长度的整数毫米数由固定刻度读出,小数部分由可动刻度读出.测量值(毫米)＝固定刻度数(毫米)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(毫米)二、伏安法测电阻1．电流表、电压表的应用电流表内接法电流表外接法电路图误差原因电流表分压U测＝U x＋U A电压表分流I测＝I x＋I V电阻测量值R测＝U测I测＝R x＋R A>R x测量值大于真实值R测＝U测I测＝R x R VR x＋R V<R x测量值小于真实值适用条件R A≪R x R V≫R x口诀大内偏大(大电阻用内接法测量，测量值偏大)小外偏小(小电阻用外接法测量，测量值偏小)2．伏安法测电阻的电路选择(1)、阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若R x较小，宜采用电流表外接法；若R x较大，宜采用电流表内接法．(2)、临界值计算法R x<R V R A时，用电流表外接法；R x>R V R A时，用电流表内接法．(3)、实验试探法：按接好电路，让电压表一根接线柱P 先后与a 、b 处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法 三、实验原理1、由R ＝ρl S 得ρ＝RS l，因此，只要测出金属丝的长度l ，横截面积S 和金属丝的电阻R ，即可求出金属丝的电阻率ρ.(1)把金属丝接入电路中，用伏安法测金属丝的电阻R (R ＝UI)．电路原理图如图所示． (2)用毫米刻度尺测量金属丝的长度l ，用螺旋测微器量得金属丝的直径，算出横截面积S . (3)将测量的数据代入公式ρ＝RSl求金属丝的电阻率．2、注意事项1．本实验中被测金属导线的电阻值较小，因此实验电路一般采用电流表外接法． 2．实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、待测金属导线、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在待测金属导线的两端． 3．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两端点间的待测导线长度，测量时应将导线拉直反复测量三次，求其平均值． 4．测金属导线直径一定要选三个不同部位进行测量，求其平均值．5．闭合开关S 之前，一定要使滑动变阻器的滑片处在有效电阻值最大的位置． 6、用伏安法测电阻时,通过待测导线的电流强度I 不宜过大(电流表用0～0.6 A 量程)，通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大7．求R 的平均值时可用两种方法：第一种是用R ＝U /I 算出各次的测量值，再取平均值；第二种是用图象(U －I 图线)来求出．若采用图象法，在描点时，要尽量使各点间的距离拉大一些，连线时要尽可能地让各点均匀分布在直线的两侧，个别明显偏离较远的点可以不予考虑．例1、在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测出金属丝的长度L ，金属丝的电阻大约为5 Ω，先用伏安法测出金属丝的电阻R ，然后根据电阻定律计算出该金属材料的电阻率． (1)从图中读出金属丝的直径为________mm. (2)为此取来两节新的干电池、开关和若干导线及下列器材： A ．电压表0～3 V ，内阻10 k Ω B ．电压表0～15 V ，内阻50 k ΩC ．电流表0～0.6 A ，内阻0.05 ΩD ．电流表0～3 A ，内阻0.01 ΩE ．滑动变阻器0～10 ΩF ．滑动变阻器0～100 Ω①要求较准确地测出其阻值，电压表应选________，电流表应选________，滑动变阻器应选________．(填序号)②实验中某同学的实物接线如图所示，请指出该同学实物接线中的两处明显错误．错误1：_________________，错误2____________________.例2、某兴趣小组在做“测定金属丝的电阻率”的实验中，通过粗测电阻丝的电阻约为5 Ω，为了使测量结果尽量准确，从实验室找出以下供选择的器材：A ．电池组(3 V ，内阻约1 Ω)B ．电流表A 1(0～3 A ，内阻0.012 5 Ω)C ．电流表A 2(0～0.6 A ，内阻约0.125 Ω)D ．电压表V 1(0～3 V ，内阻4 k Ω)E ．电压表V 2(0～15 V ，内阻15 k ΩF ．滑动变阻器R 1(0～20 Ω，允许最大电流1 A)G ．滑动变阻器R 2(0～2 000 Ω，允许最大电流0.3 A)H ．开关、导线若干 (1)实验时应从上述器材中选用____________(填写字母代号)． (2)测电阻时，电流表、电压表、待测电阻R x 在组成测量电路时，应采用安培表________接法，将设计的电路图画在下面虚线框内． (3)若用螺旋测微器测得金属丝的直径d 的读数如图，则读为____ mm.(4)若用L 表示金属丝的长度，d 表示直径，测得电阻为R ，请 写出计算金属丝电阻率的表达式ρ＝______.（三）测定电源的电动势和内阻一、实验原理1．实验依据：闭合电路的欧姆定律 2．实验电路：如图所示3．E 和r 的求解：由U ＝E －Ir得⎩⎪⎨⎪⎧U 1＝E －I 1r U 2＝E －I 2r ，解得⎩⎪⎨⎪⎧E ＝I 1U 2－I 2U1I 1－I2r ＝U 2－U1I 1－I24．作图法数据处理，如图所示．(1)图线与纵轴交点为E . (2)图线与横轴交点为I 短＝Er. (3)图线的斜率表示r ＝ΔUΔI.特别提醒：图线斜率的绝对值为电源内阻r 的大小；当I ＝0时，U ＝E ，即图线与纵轴的交点坐标值；当U ＝0时，I 为短路时的电流，即图线与横轴的交点坐标值．但要注意，有时纵轴起点不是零，这时图线与横轴的交点不是短路电流，图线斜率的绝对值仍是内阻值，与纵轴的交点坐标值仍为电源的电动势值． 二、注意事项1．为了使电池的路端电压变化明显，电池的内阻宜大些。

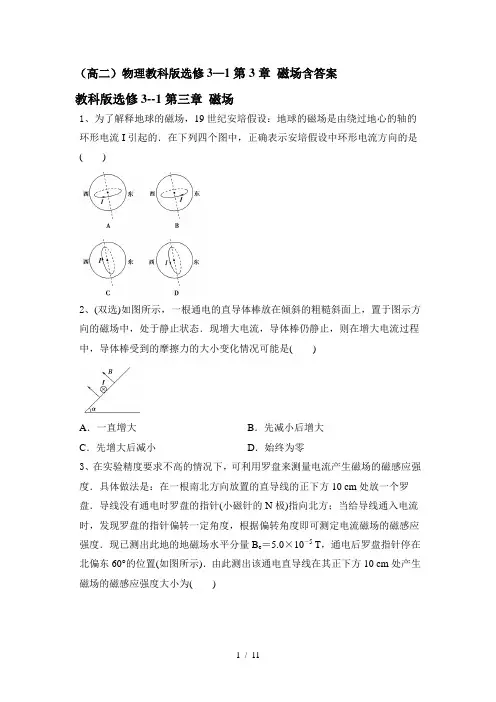

(高二)物理教科版选修3—1第3章 磁场含答案
