专题25投影与视图(10个高频考点)(举一反三)(原卷版)

专题25 投影与视图（10个高频考点）（举一反三）【题型1 判断几何体的三视图】 (1)【题型2 根据三视图确定几何体】 (2)【题型3 在格点中作几何体的三视图】 (3)【题型4 根据三视图确定小立方体的个数】 (5)【题型5 根据三视图确定最多或最少的小立方体的个数】 (6)【题型6 根据俯视图中的小正方形中的数字确定其他视图】 (7)【题型7 去掉或移动小立方体确定视图是否改变】 (8)【题型8 平行投影的概念及特点】 (9)【题型9 中心投影的概念及特点】 (10)【题型10 正投影的概念及特点】 (11)【题型1 判断几何体的三视图】【例1】（2022·河南南阳·三模）下列几何体均是由若干个大小相同的小正方体搭建而成的，其三视图都相同的是（）A．B．C．D．【变式11】（2022·福建省龙岩市永定区第二初级中学一模）如图所示空心圆柱体，则该几何体的主视图是（）A．B．C．D．【变式12】（2022·辽宁阜新·中考真题）在如图所示的几何体中，俯视图和左视图相同的是（）A．B．C．D．【变式13】（2022·河北·育华中学三模）如图是一个长方体切去部分得到的工件，箭头所示方向为主视方向，那么这个工件的主视图是（）A．B．C．D．【题型2 根据三视图确定几何体】【例2】（2022·浙江台州·一模）如图是某几何体的三视图，则该几何体是（）A．B．C．D．【变式21】（2022·陕西咸阳·一模）如图是某个几何体的三视图，该几何体是（）主视图左视图俯视图A．B．C．D．【变式22】（2022·甘肃酒泉·一模）下面的三视图所对应的物体是（）．A．B．C．D．【变式23】（2022·云南·盈江县教育体育局教育科研中心模拟预测）如图，图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的等腰三角形．若主视图腰长为6，俯视图是直径等于4的圆，则这个几何体的体积为_____．【题型3 在格点中作几何体的三视图】【例3】（2022·山东青岛·二模）如图是由一些棱长均为1个单位长度的小正方体组合成的简单几何体．(1)画该几何体的主视图、左视图：(2)若给该几何体露在外面的面（不含底图）都喷上红漆，则需要喷漆的面积是；(3)如果在这个几何体上再添加一些小正方体，并保持主视图和左视图不变，则最多可以再添加块小正方体．【变式31】（2022·江西吉安·一模）（1）如图是由10个同样大小的小正方体搭成的几何体，请分别画出它的主视图和左视图；（2）在不改变主视图和左视图的情况下，你认为最多．．还可以添加________个小正方体．【变式32】（2022·江苏南京·一模）从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件．（1）这个零件的表面积是．（2）请按要求在边长为1网格图里画出这个零件的视图．【变式33】（2022·河南安阳一模）如图，学校3D打印小组制作了1个棱长为4的正方体模型（图中阴影部分是分别按三个方向垂直打通的通道）．（1）画图：按从前往后的顺序，依次画出每一层从正面看到的图形，通道部分用阴影表示；（2）求这个正方体模型的体积．【题型4 根据三视图确定小立方体的个数】【例4】（2022·河南·三模）某几何体是由若干个大小相同的小正方体组合而成，下面是该几何体的三视图，则组成该几何体的小正方体的个数为（）A．3B．4C．5D．6【变式41】（2022·河南安阳一模）如图是由若干个相同的正方体组成的一个立体图形从三个不同方向看到的形状图，根据形状图回答下列问题：(1)原立体图形共有几层？(2)立体图形中共有多少个小正方体？【变式42】（2022·河南安阳一模）用若干个大小相同，棱长为1的小正方体搭成一个几何体，其三视图如图所示，则搭成这个几何体所用的小正方体的个数是（）A．3B．4C．5D．6【变式43】（2022·宁夏·银川北塔中学一模）一个几何体是由若干个棱长为2cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状如图所示：(1)在“从上面看”的图中标出各个位置上小正方体的个数；(2)求该几何体的体积．【题型5 根据三视图确定最多或最少的小立方体的个数】【例5】（2022·黑龙江·齐齐哈尔市富拉尔基区教师进修学校二模）在桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，设组成这个几何体的小正方体的最少个数为m，最多个数为n，下列正确的是（）A．m＝5，n＝13B．m＝8，n＝10C．m＝10，n＝13D．m＝5，n＝10【变式51】（2022·安徽合肥一模）用小立方块搭一个几何体，主视图与左视图如下图，它最少要多少个立方块？最多要多少个立方块？画出这个几何体最多、最少两种情况下的俯视图，并用数字表示在该位置的小立方体的个数．【变式52】（2022·山东省枣庄市第四十一中学一模）用小立方体搭一个几何体，使它从正面、从上面看到的形状图如图所示．（1）它最多需要多少个小立方体？它最少需要多少个小立方体？（2）请你画出这两种情况下的从左面看到的形状图．【变式53】（2022·河南安阳一模）如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图．(1)当组成这个几何体的小正方体的个数为8个时，几何体有多种形状．请画出其中两种几何体的左视图；(2)若组成这个几何体的小正方体的个数为n，请写出n的最小值和最大值；(3)主视图和俯视图为下面两图的几何体有若干个，请你画出其中一个几何体．【题型6 根据俯视图中的小正方形中的数字确定其他视图】【例6】（2022·河南安阳一模）如图，是由几个小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数，则这个几何体的左视图是（）A．B．C．D．【变式61】（2022·广西贵港·三模）如图是由大小相同的小正方体搭成的几何体从上向下看得到的平面图形，小正方形中的数字表示该位置上小正方体的个数，则从左向右看得到的平面图形是（）A．B．C．D．【变式62】（2022·四川资阳·中考真题）如图是由6个相同的小立方体堆成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，则这个几何体的主视图是（）A．B．C．D．【变式63】（2022·内蒙古包头·模拟预测）如图是由几个小立方块所搭成的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，则这个几何体的左视图为（）A．B．C．D．【题型7 去掉或移动小立方体确定视图是否改变】【例7】（2022·江苏· 二模）如图是由6个大小相同的小正方体拼成的几何体，当去掉某一个小正方体时，与原几何体比较，则下列说法正确的是（）A．去掉①，主视图不变B．去掉②，俯视图不变C．去掉③，左视图不变D．去掉④, 俯视图不变【变式71】（2022·山东济南·二模）如图1是用5个相同的正方体搭成的立体图形．若由图1变化至图2，则三视图中没有发生变化的是（）A．俯视图B．主视图和俯视图C．主视图和左视图D．左视图和俯视图【变式72】（2022·江西·一模）如图是由6个相同的小正方体搭成的几何体，若去掉上层的1个小正方体，则下列说法正确的是（）A．主视图一定变化B．左视图一定变化C．俯视图一定变化D．三种视图都不变化【变式73】（2022·山东淄博·二模）如图是由5个同样大小的小正方体摆成的几何体，现将第6个小正方体摆放在①、②、③哪个正方体前面，新几何体从正面看到的形状不发生变化（）A．放在①前面，从正面看到的形状图不变B．放在②前面，从正面看到的形状图不变C．放在③前面，从正面看到的形状图不变D．放在①、②、③前面，从正面看到的形状图都不变【题型8 平行投影的概念及特点】【例8】（2022·北京朝阳·二模）在太阳光的照射下，一个矩形框在水平地面上形成的投影不可能是（）A．B．C．D．【变式81】（2022·浙江杭州·九年级二模）小明在操场上练习双杠时，发现两横杠在地上的影子（）．A．相交B．平行C．垂直D．无法确定【变式82】（2022·河南·平顶山市第四十二中学一模）下列说法正确的是（）A．物体在阳光下的投影只与物体的高度有关B．小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长．C．物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化．D．物体在阳光照射下，影子的长度和方向都是固定不变的．【变式83】（2022·浙江杭州·九年级二模）如图是某学校操场上单杠（图中实线部分）在地面上的影子（图中虚线部分），可判断形成该影子的光线为（）A．该影子实际不可能存在B．可能是太阳光线也可能是灯光光线C．太阳光线D．灯光光线【题型9 中心投影的概念及特点】【例9】（2022·浙江杭州·九年级二模）人从路灯下走过时，影子的变化是（）．A．长→短→长B．短→长→短C．长→长→短D．短→短→长【变式91】（2022·浙江杭州·九年级二模）下列属于中心投影的有（）①中午用来乘凉的树影；②灯光下小明读书的影子；③上午10点时，走在路上的人的影子；④升国旗时，地上旗杆的影子；⑤在空中低飞的燕子在地上的影子.A．1个B．2个C．3个D．4个【变式92】（2022·浙江杭州·九年级二模）如图所示是两根标杆在地面上的影子，根据这些投影，在灯光下形成的影子是（）A．①和②B．②和④C．③和④D．②和③【变式93】（2022·江苏·东海实验中学三模）三根等长的木杆竖直地立在平地的同一个圆周上，圆心处有一盏灯光，其俯视图如图所示，图中画出了其中一根木杆在灯光下的影子．下列四幅图中正确画出另两根木杆在同一灯光下的影子的是（）A．B．C．D．【题型10 正投影的概念及特点】【例10】（2022·浙江杭州·九年级二模）当投影线由上到下照射水杯时，如图所示，那么水杯的正投影是（）A．B．C．D．【变式101】（2022·浙江杭州·九年级二模）当棱长为20的正方体的某个面平行于投影面时，这个面的正投影的面积为（）A．20B．300C．400D．600【变式102】（2022·浙江杭州·九年级二模）一张矩形纸板（不考虑厚度，不折叠）的正投影可能是（）①矩形；②平行四边形；③线段；④三角形；⑤任意四边形；⑥点A．②③④B．①③⑥C．①②⑤D．①②③【变式103】（2022·安徽合肥一模）把一个正五棱柱按如图所示的方式摆放，则投射线由正前方射到后方时所形成的影子是()A．B．C．D．。

投影与视图难题汇编含答案

A． B． C． D．
【答案】A
【解析】
【分析】
找到从正面看所得到的图形即可．
【详解】
解：从正面可看到从左往右2列一个长方形和一个小正方形，
故选A．
【点睛】
本题考查了三视图的知识，主视图是从物体的正面看得到的视图．
14．发展工业是强国之梦的重要举措，如图所示零件的左视图是()
A． B． C． D．
【答案】D
【详解】
这个几何体为圆锥，圆锥的母线长为4，底面圆的直径为4，
所以这个几何体的侧面展开图的面积= ．
故选：B．
【点睛】
本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．
2．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是( )
【详解】
解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，
故选C．
【点睛】
本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．
16．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是
9．如图所示，该几何体的主视图为（）
A． B． C． D．
【答案】B
【解析】
【分析】
找到从正面看所得到的图形即可．
【详解】
从正面看两个矩形，中间的线为虚线，
故选：B．
【点睛】
考查了三视图的知识，主视图是从物体的正面看得到的视图．
10．如图是某个几何体的三视图，该几何体是（）
A．长方体B．圆锥C．圆柱D．三棱柱

投影与视图常见题型解析

５．如图６是一个正六棱柱的主视图和左视
ห้องสมุดไป่ตู้
琵｜ ◇ ．
ｌｌ
ｌｌ
｜
蠢
图，则图中的口＝（）
４口．＋．口叫
皿三田
主视图左视图
７．如图１０，王华晚上由路灯Ａ下的Ｂ处走到Ｃ处时，测得影子ＣＤ的长为１米，继续往前走３米到达Ｅ处时，测得影子Ｅ，的长为２米，
题型三：根据三视图进行计算
根据三视图进行计算要抓住各种空间几何体的结构特征，认识各种空间几何体的三视图和直观图，通过三视图和直观图判断空间几何体的结构，在此基础上掌握好空间几何体的表面积和体积的计算方法．
题型一：由几何体判断其三视图
题型二：由三视图确定原几何体的构成
由三视图描述几何体（或实物原型），一般先根据各视图想象从各个方向看到的几何体的形状，然后综合起来确定几何体（或实物原型）的形状，再根据三个视图“ 长对正、高平齐、宽相等 ” 的关系，确定轮廓线的位置以及各个方向的尺寸．
３．由一些相同的小立方块搭成的几何体的
判断一个几何体的三视图时，要有一定三视图如图３所示，则拼成该几何体的小立方）．的想象能力，想象从正面、侧面和上面来看它块的数量有（分别是什么图形，然后通过仔细观察、比较、分析，确定其三视图．

投影与视图难题汇编及答案

投影与视图难题汇编及答案一、选择题1．小亮领来n盒粉笔，整齐地摆在讲桌上，其三视图如图，则n的值是( )A．7 B．8 C．9 D．10【答案】A【解析】【分析】【详解】解：由俯视图可得最底层有4盒，由正视图和左视图可得第二层有2盒，第三层有1盒，共有7盒，则n的值是7．故选A．【点睛】本题考查由三视图判断几何体．2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为1222，高为3，∴该几何体的体积为23＝2，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是( )A．圆柱B．圆锥C．棱锥D．球【答案】A【解析】【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选A．【点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．4．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情况．若由图1变到图2，不变化的是（）A．主视图B．主视图和左视图C．主视图和俯视图D．左视图和俯视图【答案】B【解析】【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【详解】主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变；左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变；俯视图底层的正方形位置发生了变化．∴不改变的是主视图和左视图．故选：B．【点睛】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．5．下面是一个几何体的俯视图，那么这个几何体是（）A．B．C．D．【答案】B【解析】【分析】根据各个选项中的几何体的俯视图即可解答.【详解】解：由图可知，选项B中的图形是和题目中的俯视图看到的一样，故选：B．【点睛】本题考查由三视图判断几何体，俯视图是从上向下看得到的图纸，熟练掌握是解题的关键.6．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要（）个小正方体，在保持主视图和左视图不变的情况下，最多可以拿掉（）个小正方体A ．10:2B ．9:2C ．10:1D ．9:1【答案】C【解析】【分析】由已知条件可知这个几何体由10个小正方体组成，主视图有3列，每列小正方形数目分别为3、1、2；左视图又列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，据此即可得出答案．【详解】解：这个几何体由10个小正方体组成；∵主视图有3列，每列小正方形数目分别为3、1、2；左视图有3列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，∴在保持主视图和左视图不变的情况下，只能拿掉俯视图的第2列中减少1个小正方体，因此，最多可以拿掉1个小正方体．故选：C ．【点睛】本题考查的知识点是三视图，需注意被其他部分遮挡而看不见的小正方体．7．下列几何体中，主视图与俯视图不相同的是（）A ．B ．C ．D ．【答案】B【解析】分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．详解：四棱锥的主视图与俯视图不同．故选B ．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．8．图2是图1中长方体的三视图，若用S 表示面积，23S x x =+主，2S x x =+左，则S =俯（）A ．243x x ++B ．232x x ++C ．221x x ++D ．224x x +【答案】A【解析】【分析】直接利用已知视图的边长结合其面积得出另一边长，即可得出俯视图的边长进而得出答案．【详解】解：∵S 主23(3)=+=+x x x x ，S 左2(1)=+=+x x x x ，∴主视图的长3x =+，左视图的长1x =+，则俯视图的两边长分别为：3x +、1x +，S 俯2(3)(1)43=++=++x x x x ，故选：A ．【点睛】此题主要考查了已知三视图求边长，正确得出俯视图的边长是解题关键．9．如图所示，该几何体的左视图是（）A ．B ．C ．D ．【答案】B【解析】【分析】根据几何体的三视图求解即可.【详解】解：从左边看是一个矩形，中间有两条水平的虚线，故选：B ．【点睛】本题考查的是几何体的三视图，熟练掌握几何体的三视图是解题的关键.10．如图，分别是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，则组成这个几何体的小正方体的个数是（）A．3个或4个B．4个或5个C．5个或6个D．6个或7个【答案】B【解析】【分析】根据给出的几何体的视图，通过动手操作，观察可得答案，也可以根据画三视图的方法，发挥空间想象能力，直接想象出其小正方体的个数．【详解】解：综合三视图，第一行第1列有1个，第一行第2列没有；第二行第1列没有，第二行第2列和第三行第2列有3个或4个，一共有：4或5个．故选：B．【点睛】本题比较容易，考查三视图和考查立体图形的三视图和学生的空间想象能力．11．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）A．俯视图B．主视图C．俯视图和左视图D．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.12．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．【答案】C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．13．如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】D【解析】【分析】根据三视图看到的图形的形状和大小，确定几何体的底面，侧面，从而得出这个几何体的名称．【详解】俯视图是三角形的，因此这个几何体的上面、下面是三角形的，主视图和左视图是长方形的，且左视图的长方形的宽较窄，因此判断这个几何体是三棱柱，故选：D．【点睛】考查简单几何体的三视图，画三视图注意“长对正，宽相等，高平齐”的原则，三视图实际上就是从三个方向的正投影所得到的图形．14．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．15．如图所示的某零件左视图是（）A．B．C．D．【答案】B【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看是一个矩形，其中间含一个圆，如图所示：故选：B．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．16．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．【答案】D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．17．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【答案】C【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.18．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.19．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）．A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是4【答案】A【解析】【分析】根据三视图的绘制，首先画出三视图再计算其面积.【详解】解：A．主视图的面积为4，此选项正确；B．左视图的面积为3，此选项错误；C．俯视图的面积为4，此选项错误；D．由以上选项知此选项错误；故选A．【点睛】本题主要考查三视图的画法，关键在于正面方向.20．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．10【答案】C【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．。

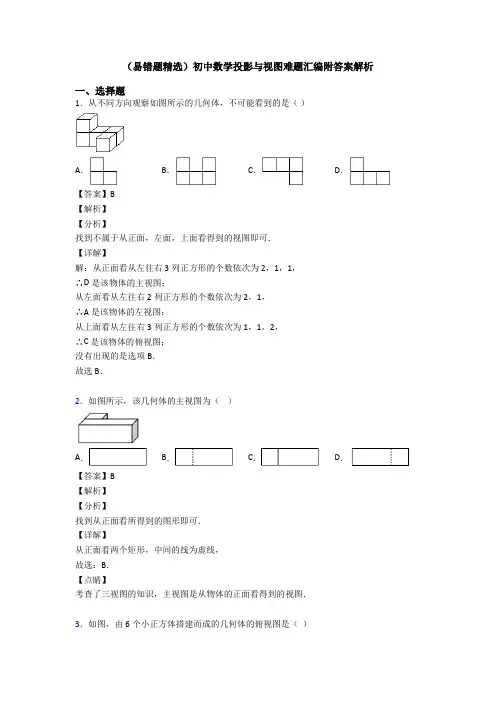

(易错题精选)初中数学投影与视图难题汇编附答案解析

（易错题精选）初中数学投影与视图难题汇编附答案解析一、选择题1．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．2．如图所示，该几何体的主视图为（）A．B．C．D．【答案】B【解析】【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选：B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．3．如图，由6个小正方体搭建而成的几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的概念，俯视图是从物体的上面向下看到的，因此可知其像是一个十字架.【详解】解：根据三视图的概念，俯视图是故选C．【点睛】考点：三视图.4．如图所示，该几何体的主视图是（）A．B．C．D．【答案】D【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．故选D．【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．5．如图是空心圆柱，则空心圆柱在正面的视图，正确的是（）A．B．C．D．【答案】C【解析】【分析】找出从几何体的正面看所得到的视图即可．【详解】解：从几何体的正面看可得：．故选：C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握三视图所看的位置．6．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是( )A．B．C．D．【答案】D【解析】【分析】找到从左面看到的图形即可.【详解】从左面上看是D项的图形.故选D.【点睛】本题考查三视图的知识，左视图是从物体左面看到的视图.7．如图是3个相同的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】C【解析】试题分析：如图中几何体的俯视图是．故选C．考点：简单组合体的三视图．8．如图是某几何体的三视图，则这个几何体可能是（）A．B．C．D．【答案】B【解析】【分析】根据主视图和左视图判断是柱体，再结合俯视图即可得出答案.【详解】解：由主视图和左视图可以得到该几何体是柱体，由俯视图是圆环，可知是空心圆柱.故答案选：B.【点睛】此题主要考查由几何体的三视图得出几何体，熟练掌握常见几何体的三视图是解题的关键. 9．一个几何体的三视图如图所示，则该几何体的表面积是（）A．24+2πB．16+4πC．16+8πD．16+12π【答案】D【解析】【分析】根据三视图知该几何体是一个半径为2、高为4的圆柱体的纵向一半，据此求解可得．【详解】该几何体的表面积为2×12•π•22+4×4+12×2π•2×4=12π+16，故选D．【点睛】本题主要考查由三视图判断几何体，解题的关键是根据三视图得出几何体的形状及圆柱体的有关计算．10．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．【答案】C【解析】【分析】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，据此可得．【详解】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，所以其主视图为：故选C．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．11．如图是由4个大小相同的立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】主视图：从物体正面观察所得到的图形，由此观察即可得出答案.【详解】从物体正面观察可得，左边第一列有2个小正方体，第二列有1个小正方体.故答案为：A.【点睛】本题考查三视图的知识，主视图是从物体的正面看得到的视图．12．如图所示的某零件左视图是（）A．B．C．D．【答案】B【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看是一个矩形，其中间含一个圆，如图所示：故选：B．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．13．下列四个立体图形中，其主视图是轴对称图形但不是中心对称图形的是( ) A．B．C．D．【答案】C【解析】【分析】根据轴对称图形和中心对称图形的概念结合各几何体的主视图逐一进行分析即可.【详解】A、主视图是正方形，正方形是轴对称图形，也是中心对称图形，故不符合题意；B、主视图是矩形，矩形是轴对称图形，也是中心对称图形，故不符合题意；C、主视图是等腰三角形，等腰三角形是轴对称图形，不是中心对称图形，故符合题意；D、主视图是圆，圆是轴对称图形，也是中心对称图形，故不符合题意，故选C．【点睛】本题考查了立体图形的主视图，轴对称图形、中心对称图形，熟练掌握相关知识是解题的关键.14．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．【答案】D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．15．如图所示的几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】找到从正面看所得到的图形即可．【详解】解：从正面可看到从左往右2列一个长方形和一个小正方形，故选A．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．16．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A 符合题意，故选A ．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．17．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m ）．根据三视图可以得出每顶帐篷的表面积为（）A ．6πm 2B ．9πm 2C ．12πm 2D ．18πm 2【答案】B【解析】【分析】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，由于圆锥的侧面展开图为一扇形，圆柱的侧面展开图为矩形，则根据扇形面积公式和矩形面积公式分别计算，然后求它们的和【详解】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，所以圆锥的侧面积=12π 1.522n n n =3π2m 圆柱的侧面积=2π 1.52n n =6π2m 所以每顶帐篷的表面积=3π+6π=9π2m故正确答案为B【点睛】此题考查了圆锥的计算：圆锥的侧面展开图是一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，也考查了三视图18．如图，由若干个大小相同的小正方体搭成的几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】根据简单几何体的三视图即可求解.【详解】解：左视图有3列，每列小正方形数目分别为2、1、1.故选：C.【点睛】此题主要考查简单几何体的三视图，熟练画图是解题关键.19．下列水平放置的几何体中，俯视图是矩形的为（）A．B． C．D．【答案】B【解析】【分析】俯视图是从物体上面看，所得到的图形．【详解】A．圆柱俯视图是圆，故此选项错误；B．长方体俯视图是矩形，故此选项正确；C．三棱柱俯视图是三角形，故此选项错误；D．圆锥俯视图是圆，故此选项错误；故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．20．一个由16个完全相同的小立方块搭成的几何体，它的主视图和左视图如图所示，其最下层放了9个小立方块，那么这个几何体的搭法共有（）种．A．8种B．9种C．10种D．11种【答案】C【解析】【分析】先根据主视图、左视图以及最下层放了9个小立方块，确定每一列最大个数分别为3,2,4，每一行最大个数分别为2,3,4，画出俯视图．进而根据总和为16，分析即可．【详解】由最下层放了9个小立方块，可得俯视图，如图所示：若a为2，则d、g可有一个为2，其余均为1，共有两种情况若b为2，则a、c、d、e、f、g均可有一个为2，其余为1，共有6种情况若c为2，则d、g可有一个为2，其余均为1，共有两种情况++=种情况综上，共有26210故选：C．【点睛】本题考查了三视图（主视图、左视图、俯视图）的概念，依据题意，正确得出俯视图是解题关键．。

投影与视图(知识点+题型分类练习+答案)

投影与视图知识梳理【知识网络】【考点梳理】一、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．（1）平行投影：平行光线照射形成的投影（如太阳光线）。

当平行光线垂直投影面时叫正投影。

投影三视图都是正投影。

（2）中心投影：一点出发的光线形成的投影（如手电筒，路灯，台灯）3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．二、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．画图时，看得见的轮廓线画成实线，看不见的轮廓线画成虚线。

三个图的位置展示：要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．（1）主视图：三视图（2）左视图：（3）俯视图：投影与视图专题练习类型一：平行投影1.有两根木棒AB、CD在同一平面上竖着，其中AB这根木棒在太阳光下的影子BE如图（1）所示，则CD 这根木棒的影子DF应如何画?2.如图所示，某居民小区内A、B两楼之间的距离MN=30米，两楼的高都是20米，A楼在B楼正南，B楼窗户朝南.B楼内一楼住户的窗台离小区地面的距离DN=2米，窗户高CD=1.8米.当正午时刻太阳光线与地面成30°角时，A楼的影子是否影响B楼的一楼住户采光？若影响，挡住该住户窗户多高？若不影响，请说明理由.（参考数据：2≈1.414，3≈1.732，5≈2.236）3.如图所示，在一天的某一时刻，李明同学站在旗杆附近某一位置，其头部的影子正好落在旗杆脚处，那么你能在图中画出此时的太阳光线及旗杆的影子吗？4.已知，如图所示，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m. （1）请你在图中画出此时DE在阳光下的投影.（2）在测量AB的投影时，同时测量出DE在阳光下时投影长为6m.请你计算DE的长.类型二：中心投影1.如图所示，小明在广场上乘凉，图中线段AB表示站在广场上的小明，线段PO表示直立在广场上的灯杆，点P表示照明灯.（1）请你在图中画出小明在照明灯P照射下的影子.（2）如果灯杆高PO=12m，小明身高AB=1.6m，小明与灯杆的距离BO=13m，请求出小明影子的长度.2.确定图中路灯灯泡所在的位置。

专题44 投影与视图【考点精讲】(含答案解析)

专题44投影与视图【考点精讲】-【中考高分导航】备战2022年中考数学考点总复习（全国通用）专题44投影与视图考点1：图形的投影1.中心投影（1）由同一点（点光源）发出的光线形成的投影叫做（）投影．（2）中心投影的投影线交于一点．（3）投影面确定时，物体离点光源越近，影子越（）；物体离点光源越远，影子越（）．2．平行投影（1）太阳光线可以看成平行光线，由平行光线形成的投影叫做（）投影．（2）平行投影的投影线相互平行．（3）不同时刻，物体在太阳光下的影子的大小和方向都改变．（4）垂直于投影面产生的投影叫做（）投影．【例1】（2020•绍兴）1．如图，三角板在灯光照射下形成投影，三角板与其投影的相似比为2：5，且三角板的一边长为8cm．则投影三角板的对应边长为（）【例2】2．如图所示“属于物体在太阳光下形成的影子”的图形是（）A．B．C．D．投影的判断方法（1）判断投影是否为平行投影的方法是看光线是否是平行的，如果光线是平行的，那么所得到的投影就是平行投影．（2）判断投影是否为中心投影的方法是看光线是否相交于一点，如果光线是相交于一点的，那么所得到的投影就是中心投影．3．《孙子算经》是中国古代重要的数学著作，成书于约一千五百年前，其中有首歌谣：今有竿不知其长，量得影长一百五十寸，立一标杆，长一十五寸，影长五寸，问竿长几何？意即：有一根竹竿不知道有多长，量出它在太阳下的影子长一百五十寸，同时立一根一十五寸的小标杆，它的影长五寸，则竹竿的长为（）A．500寸B．450寸C．100寸D．50寸4．如图，小强和小华共同站在路灯下，小强的身高EF＝1.8m，小华的身高MN＝1.5m，他们的影子恰巧等于自己的身高，即BF＝1.8m，CN＝1.5m，且两人相距4.7m，则路灯AD的高度是___．5．如图，放映幻灯时，通过光源，把幻灯片上的图形放大到屏幕上，若光源到幻灯片的距离为20cm，到屏幕的距离为60cm，且幻灯片中的图形的高度为6cm，则屏幕上图形的高度为_______cm．考点2：几何体的三视图1.三视图：主视图、左视图、俯视图（1）主视图：从正面看到的图形，称为（）视图；（2）左视图：从左面看到的图形，称为（）视图；（3）俯视图：从上面看到的图形，称为（）视图．2.三视图的关系主视图反映物体的长和高；左视图反映物体的宽和高；俯视图反映物体的长和宽，因此三视图有如下对应关系：（1）长对正：主视图与俯视图的长度相等，且相互对正；（2）高平齐：主视图与左视图的高度相等，且相互平齐；（3）宽相等：俯视图与左视图的宽度相等，且相互平行．“长对正，高平齐，宽相等”，这“九字令”是阅读和绘制三视图必须遵循的对应关系．3.常见几何体的三视图正方体的三视图都是（）；圆柱的三视图有两个是（），另一个是（）；圆锥的三视图中有两个是（），另一个是（）；球的三视图都是（）．【例3】6．分别观察下列几何体，其中主视图、左视图和俯视图完全相同的是（）A．B．C．D．【例4】（2020•河北）7．如图的两个几何体分别由7个和6个相同的小正方体搭成，比较两个几何体的三视图，正确的是（）A．仅主视图不同B．仅俯视图不同C．仅左视图不同D．主视图、左视图和俯视图都相同1．画物体的三视图的口诀：主、俯：长对正；主、左：高平齐；俯、左：宽相等．注意：几何体看得见部分的轮廓线画成实线，被其他部分遮挡而看不见的部分的轮廓线画成虚线．2．由三视图确定几何体的方法（1）由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．（2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；②从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；③熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助．8．如图是由几个相同的小正方体堆砌成的几何体，它的左视图是（）A ．B ．C ．D ．9．下列四个几何体中，从正面看是三角形的是（）A ．B ．C ．D ．（2020深圳光明一模）10．如图所示的几何体的左视图为（）A ．B ．C ．D ．考点3：由视图确定实物【例5】（2020•北京）11．如图是某几何体的三视图，该几何体是（）A ．圆柱B ．圆锥C ．三棱锥D ．长方体（2020十堰）12．某几何体的三视图如图所示，则此几何体是（）A．圆锥B．圆柱C．长方体D．四棱柱（2020内蒙古呼和浩特）13．一个几何体的三视图如图所示，则该几何体的表面积为____________．考点4：几何展开图1．多数立体图形是由平面图形围成的．沿着棱剪开就得到平面图形，这样的平面图形就是相应立体图形的展开图．同一个立体图形按不同的方式展开，得到的平面展开图是不一样的．2．正方体的展开图：【例6】（2021·北京中考真题）14．如图是某几何体的展开图，该几何体是（）A．长方体B．圆柱C．圆锥D．三棱柱1．同一个立体图形按不同的方式展开，得到的平面展开图是不一样的；2．正方体的展开图分为“一四一”型、“二三一”型、“二二二”型、“三三”型四类．（2021·浙江中考真题）15．将如图所示的长方体牛奶包装盒沿某些棱剪开，且使六个面连在一起，然后铺平，则得到的图形可能是（）A．B．C．D．（2021·四川自贡市·中考真题）16．如图是一个小正方体的展开图，把展开图折叠成小正方体后，有“迎”字一面的相对面上的字是（）A．百B．党C．年D．喜（2021·江苏扬州市·中考真题）17．把图中的纸片沿虚线折叠，可以围成一个几何体，这个几何体的名称是（）A．五棱锥B．五棱柱C．六棱锥D．六棱柱参考答案：1．A【分析】根据对应边的比等于相似比列式进行计算即可得解.【详解】解：设投影三角尺的对应边长为xcm ,∵三角尺与投影三角尺相似,∴8：x ＝2：5,解得x ＝20.故选:A .【点睛】本题主要考查了位似变换的应用.2．A【分析】根据平行投影特点在同一时刻，不同物体的物高和影长成比例且方向相同解答即可．【详解】解：在同一时刻，不同物体的物高和影长成比例且影子方向相同．B 、D 的影子方向相反，都错误；C 中物体的物高和影长不成比例，也错误．故选A ．【点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例．3．B【分析】根据同一时刻物高与影长成正比可得出结论．【详解】解：设竹竿的长度为x 寸，竹竿的影长=150寸，标杆长=15寸，影长=5寸， 151505x =,解得：450x =．答：竹竿长为450寸，故选：B ．【点睛】本题考查的是相似三角形的应用，熟知同一时刻物高与影长成正比是解答此题的关键．4．4m【分析】设路灯的高度为x(m)，根据题意可得△BEF ∽△BAD ，再利用相似三角形的对应边正比例整理得DF=x ﹣1.8，同理可得DN=x ﹣1.5，因为两人相距4.7m ，可得到关于x 的一元一次方程，然后求解方程即可．【详解】设路灯的高度为x(m)，∵EF∥AD，∴△BEF∽△BAD，∴EF BF AD BD=，即1.8 1.8x 1.8DF=+，解得：DF=x﹣1.8，∵MN∥AD，∴△CMN∽△CAD，∴MN CN AD CD=，即1.5 1.5x 1.5DN=+，解得：DN=x﹣1.5，∵两人相距4.7m，∴FD+ND=4.7，∴x﹣1.8+x﹣1.5=4.7，解得：x=4m，答：路灯AD的高度是4m．5．18【分析】根据题意可画出图形，根据相似三角形的性质对应边成比例解答．【详解】解：如图，∵DE∥BC，∴△AED∽△ABC．∴AE DE AC BC=．设屏幕上的小树高是x，则206 2040x=+．解得x=18cm．故答案为：18．6．D【分析】根据正方体、三棱柱、圆锥、圆柱的三视图的形状进行判断即可．【详解】解：根据三视图的定义可知,选项A主视图和左视图都是三角形,但俯视图是有圆心的圆；选项B主视图和左视图都是矩形，但俯视图是圆；选项C主视图是一个矩形，中间有一条线段，左视图是矩形，俯视图是三角形；选项D的主视图、左视图和俯视图都是正方形，完全相同．故选D．【点睛】本题考查简单几何体的三视图，掌握简单几何体三视图的形状是正确判断的前提．7．D【分析】分别画出所给两个几何体的三视图，然后比较即可得答案．【详解】第一个几何体的三视图如图所示：第二个几何体的三视图如图所示：观察可知这两个几何体的主视图、左视图和俯视图都相同，故选D．【点睛】本题考查了几何体的三视图，正确得出各几何体的三视图是解题的关键．8．A【分析】从左边看有2列，左数第1列有两个正方形，第2列有1个正方形，据此可得．【详解】从左边看有2列，左数第1列有两个正方形，第2列有1个正方形，故它的左视图是故选A．【点睛】此题考查三视图的知识；左视图是从几何体左面看得到的平面图形．9．B【分析】逐一分析从正面看到的图形即可解题．【详解】解：A.从正面看是长方形，故A不符合题意；B.从正面看是三角形，故B符合题意；C.从正面看是是长方形，故C不符合题意；D.从正面看是是正方形，故D不符合题意，故选：B．【点睛】本题考查从正面看几何体，是基础考点，掌握相关知识是解题关键．10．B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看易得左视图为“”.故选：B．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．11．D【分析】根据三视图都是长方形即可判断该几何体为长方体．【详解】解：长方体的三视图都是长方形，故选D．【点睛】本题考查了几何体的三视图，解题的关键是熟知基本几何体的三视图，正确判断几何体．12．B【详解】解：圆柱体的主视图、左视图、右视图，都是长方形（或正方形），俯视图是圆，故选：B．【点睛】本题考查三视图．13．3π+4【分析】首先根据三视图判断几何体的形状，然后计算其表面积即可．【详解】解：观察该几何体的三视图发现其为半个圆柱，半圆柱的直径为2，高为1，故其表面积为：π×12+（π+2）×2=3π+4，故答案为：3π+4．【点睛】本题考查了由三视图判断几何体的知识，解题的关键是首先根据三视图得到几何体的形状，难度不大．14．B【分析】根据几何体的展开图可直接进行排除选项．【详解】解：由图形可得该几何体是圆柱；故选B．【点睛】本题主要考查几何体的展开图，熟练掌握几何体的展开图是解题的关键．15．A【分析】依据长方体的展开图的特征进行判断即可．【详解】解：A、符合长方体的展开图的特点，是长方体的展开图，故此选项符合题意；B、不符合长方体的展开图的特点，不是长方体的展开图，故此选项不符合题意；C、不符合长方体的展开图的特点，不是长方体的展开图，故此选项不符合题意；D、不符合长方体的展开图的特点，不是长方体的展开图，故此选项不符合题意．故选：A．【点睛】本题考查了长方体的展开图，熟练掌握长方体的展开图的特点是解题的关键．16．B【分析】正方体的表面展开图“一四一”型，相对的面之间一定相隔一个正方形，根据这一特点解答．【详解】解：正方体的表面展开图，相对的面之间一定相隔一个正方体，“迎”与“党”是相对面，“建”与“百”是相对面，“喜”与“年”是相对面．故答案为：B．【点睛】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手，分析及解答问题．17．A【分析】由平面图形的折叠及立体图形的表面展开图的特点解题．【详解】解：由图可知：折叠后，该几何体的底面是五边形，则该几何体为五棱锥，故选A．【点睛】本题考查了几何体的展开图，掌握各立体图形的展开图的特点是解决此类问题的关键．。

九年级数学下册第二十九章《投影与视图》综合知识点总结(含解析)

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．“圆柱与球的组合体”如下图所示，则它的三视图是（）A．B．C．D．2．如图是由大小相同的小正方体搭成的几何体，将其中的一个小正方体①去掉，则三视图不发生改变的是（）A．主视图B．俯视图C．左视图D．俯视图和左视图3．桌面上放着长方体和圆柱体各1个，按下图所示的方式摆放在一起，其左视图是（）A．B．C．D．4．如图所示，该几何体的主视图为（）A．B．C．D．5．如图是一个由相同小立方块搭成的几何体从上面看到的形状图，小正方形中的数字表示该位置上小立方块的个数，则该几何体从正面看是（）A．B．C．D．6．如图，在平整的地面上,有若干个完全相同的边长为 2cm 的小正方体堆成的一个几何体.如果在这个几何体的表面喷上红色的漆(贴紧地面的部分不喷)，这个几何体喷漆的面积是( )A．30cm2B．32cm2C．120cm2D．128cm27．如图，是一个由若干个小正方体组成的几何体的三视图.则该几何体最多可由多少个小正方体组合而成?( )A．11个B．14个C．13个D．12个8．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．69．如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A．B．C．D．11．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．1012．如图所示的几何体的左视图是（）A．B．C．D．13．如图是由5个相同的正方体搭成的几何体，其左视图是（）A．B．C．D．14．下面四个立体图形，从正面、左面、上面对空都不可能看到长方形的是() A．B．C．D．二、填空题15．如图，数学兴趣小组的小颖想测量教学楼前的一棵树的树高，下午课外活动时她测得一根长为1m的竹竿的影长是0.5m，但当她马上测量树高时，发现树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图），她先测得留在墙壁上的影高为1m，又测得地面的影长为1.5m，请你帮她算一下，树高为______．16．长方体的主视图与左视图如图所示，则这个长方体的表面积是________cm2.17．一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状如下，那么搭成这样一个几何体，最少需要_____个这样的小立方块，最多需要_____个这样的小立方块．18．由n个相同的小正方体搭成的几何体的视图如图所示，则搭成这个几何体的个数是________．19．已知一个物体由x个相同的正方体堆成，它的正视图和左视图如图所示，那么x的最大值是_____．20．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.21．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是_______22．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD等于2米，若树根到墙的距离BC等于8米，则树高AB等于___米．23．桌上摆满了朋友们送来的礼物，小狗贝贝好奇地想看个究竟．①小狗先是站在地面上看；②然后抬起了前腿看；③唉，还是站到凳子上看吧；④最后，它终于爬上了桌子…．请你根据小狗四次看礼物的顺序，把下面四幅图片按对应字母正确排序为_________________．24．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.25．由n个相同的小正方体堆成的几何体，其视图如下所示，则n的最大值是_____．26．如图，在A时测得某树的影长为4米，在B时测得该树的影长为9米，若两次日照的光线互相垂直，则该树的高度为___________米.三、解答题27．有若干个完全相同的小正方体堆成一个如图所示几何体．（1）图中共有个小正方体．（2）画出该几何体的主视图、左视图、俯视图．（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加个小正方体．28．如图为从三个方向看一个几何体的形状．（1）任意画出它的一种表面展开图；（2）若从正面看的长为10cm，从上面看正方形的边长为4cm，求这个几何体的表面积．29．如图，由几个相同的小正方体搭成一个几何体，请画出这个几何体的三种视图.(在所提供的方格内涂上相应的阴影即可）30．下图所示的几何体（*）由若干个大小相同的小正方体构成.（1）下面五个平面图形中有三个是从三个方向看到的图形，把看到的图形与观测位置连接起来；（2）已知小正方体的边长为a，求这个几何体（*）的体积和表面积．【参考答案】一、选择题1．A2．C3．C4．B5．A6．D7．A8．C9．D10．C11．C12．B13．A14．B二、填空题15．4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的所以竹竿的高与其影子的比值和树高与其影子的比值相同利用这个结论可以求出树高【详解】解：如图所示：过点D作DC⊥AB于点C连接AE由题16．94【解析】【分析】由所给的视图判断出长方体的长宽高根据长方体的表面积公式计算即可【详解】由主视图可知这个长方体的长和高分别为5和3由左视图可知这个长方体的宽和高分别为4和3因此这个长方体的长宽高分17．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个18．【解析】【分析】从俯视图中可以看出最底层小正方体的个数及形状从主视图和左视图可以看出每一层小正方体的层数和个数从而算出总的个数【详解】综合三视图我们可得出这个几何体的底层应该有2+1=3个小正方体；19．11【解析】综合正视图和左视图底面最多有3×3=9个小正方体第二层最多有2个小正方体那么x的最大值应该是9+2=11故答案为：11点睛：本题考查对三视图的理解应用及空间想象能力本题中虽然没有告诉俯视20．4或5【解析】如图方块有4或5块21．5【解析】试题分析：根据三视图该几何体的主视图以及俯视图可确定该几何体共有两行3列故可得出该几何体的小正方体的个数综合三视图我们可得出这个几何体的底层应该有4个小正方体第二层应该有1个小正方体因此搭22．10【解析】试题23．bdca【解析】试题分析：根据观察的角度不同得到的视图不同可得答案①小狗先是站在地面上看②然后抬起了前腿看③唉还是站到凳子上看吧④最后它终于爬上了桌子…看到的由少到多最后全看到得bdca考点：简单几24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△ECD∴解25．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯26．6【解析】【分析】根据题意画出示意图易得：Rt△EDC∽Rt△CDF进而可得代入数据可得答案【详解】如图在中米米易得即米故答案为：6【点睛】本题通过投影的知识结合三角形的相似求解高的大小是平行投影性三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】根据几何体三视图的定义即可得．【详解】从正面看和从左面看得到的平面图形都是一个圆和一个矩形的组合图形，从上面看得到的平面图形是一个圆环，观察四个选项可知，只有选项A符合，故选：A．【点睛】本题考查了几何体的三视图，熟练掌握定义是解题关键．2．C解析：C【分析】利用结合体的形状，结合三视图可得出主视图没有发生变化．【详解】解：主视图由原来的三列变为两列；俯视图由原来的三列变为两列；左视图不变，依然是两列，左起第一列是两个小正方形，第二列底层是一个小正方形．故选：C．【点睛】本题考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题的关键．3．C解析：C【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查三视图的知识，左视图是从物体的左面看得到的视图．4．B解析：B【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．5．A解析：A【分析】由已知条件可知，主视图有3列，每列小正方形数目分别为1，2，1；左视图有2列，每列小正方形数目分别为2，2，据此可画出图形．【详解】根据图形可知：主视图有3列，每列小正方形数目分别为1，2，1．故选A．【点睛】本题考查了几何体的三视图画法．由几何体的俯视图及小正方形中的数字，可知主视图有3列，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图有2列，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．6．D解析：D【分析】根据露出的小正方体的面数，可得几何体的表面积．【详解】解：露出表面的面一共有32个，则这个几何体喷漆的面积为32×4=128cm2，故答案为：D．【点睛】本题考查了几何体的表面积，关键是观察出小正方体露出表面的面的个数．7．A解析：A【分析】根据画三视图的方法，得到各行构成几何体的小正方体的个数，相加即可．【详解】综合三视图，第一行：第1列没有，第2列没有，第3列有1个；第二行：第1列有2个，第2列有2个，第3列有1个；第三行：第1列3个，第2列有2个，第3列没有；一共有：1＋2＋2＋1＋3＋2＝11个，故选：A．【点睛】此题考查了几何体三视图的应用问题，解题的关键是根据三视图得出几何体结构特征．8．C解析：C【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故选C．【点睛】本题主要考查了由三视图判断几何体，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”是解题的关键.9．D解析：D【解析】试题分析：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．【考点】简单组合体的三视图．10．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线.11．C解析：C【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．12．B解析：B【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】从左向右看，得到的几何体的左视图是．故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．13．A解析：A【分析】根据三视图的定义即可判断．【详解】根据立体图可知该左视图是底层有2个小正方形，第二层左边有1个小正方形．故选A．【点睛】本题考查三视图，解题的关键是根据立体图的形状作出三视图，本题属于基础题型．14．B解析：B【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形依此找到从正面、左面、上面观察都不可能看到长方形的图形．【详解】解：A、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误；B、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；C、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；D、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误．故选B．【点睛】本题重点考查三视图的定义以及考查学生的空间想象能力．二、填空题15．4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的所以竹竿的高与其影子的比值和树高与其影子的比值相同利用这个结论可以求出树高【详解】解：如图所示：过点D作DC⊥AB于点C连接AE由题解析：4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的，所以竹竿的高与其影子的比值和树高与其影子的比值相同，利用这个结论可以求出树高．【详解】解：如图所示：过点D作DC⊥AB于点C，连接AE，由题意可得：DE=BC=1m，BE=1.5m，∵一根长为1m的竹竿的影长是0.5m，∴AC=2CD=3m，故AB=3+1=4（m）．故答案为4m．【点睛】此题主要考查了平行投影，解题的关键要知道竹竿的高与其影子的比值和树高与其影子的比值相同．16．94【解析】【分析】由所给的视图判断出长方体的长宽高根据长方体的表面积公式计算即可【详解】由主视图可知这个长方体的长和高分别为5和3由左视图可知这个长方体的宽和高分别为4和3因此这个长方体的长宽高分解析：94【解析】【分析】由所给的视图判断出长方体的长、宽、高,根据长方体的表面积公式计算即可.【详解】由主视图可知,这个长方体的长和高分别为5和3,由左视图可知,这个长方体的宽和高分别为4和3,因此这个长方体的长、宽、高分别为5、4、3,因此这个长方体的表面积为253243254294cm ⨯⨯+⨯⨯+⨯⨯=.故答案为：94.【点睛】本题是由两种视图考查长方体的特征,这种类型问题在中考试卷中经常出现,本题所用的知识是:主视图主要反映物体的长和高,左视图主要反映物体的宽和高.17．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个解析：6 8【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，至多需要小正方体木块的个数为：4+4=8个，故答案为6，8．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．18．【解析】【分析】从俯视图中可以看出最底层小正方体的个数及形状从主视图和左视图可以看出每一层小正方体的层数和个数从而算出总的个数【详解】综合三视图我们可得出这个几何体的底层应该有2+1=3个小正方体；解析：5【解析】【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】综合三视图，我们可得出，这个几何体的底层应该有2+1=3个小正方体；第二层应该有1个小正方体；第三层应有1个小正方体；因此搭成这个几何体的小正方体的个数是3+1+1=5个．故答案为5．【点睛】本题主要考查了由三视图判断几何体，关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就容易得到答案．19．11【解析】综合正视图和左视图底面最多有3×3=9个小正方体第二层最多有2个小正方体那么x的最大值应该是9+2=11故答案为：11点睛：本题考查对三视图的理解应用及空间想象能力本题中虽然没有告诉俯视解析：11【解析】综合正视图和左视图，底面最多有3×3=9个小正方体，第二层最多有2个小正方体，那么x的最大值应该是9+2=11.故答案为：11．点睛：本题考查对三视图的理解应用及空间想象能力．本题中虽然没有告诉俯视图，但是说明了x取最大值也就间接的说明了俯视图的情况．20．4或5【解析】如图方块有4或5块解析：4或5【解析】如图方块有4或5块.21．5【解析】试题分析：根据三视图该几何体的主视图以及俯视图可确定该几何体共有两行3列故可得出该几何体的小正方体的个数综合三视图我们可得出这个几何体的底层应该有4个小正方体第二层应该有1个小正方体因此搭解析：5【解析】试题分析：根据三视图，该几何体的主视图以及俯视图可确定该几何体共有两行3列，故可得出该几何体的小正方体的个数．综合三视图，我们可得出，这个几何体的底层应该有4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为4+1=5个考点：由三视图判断几何体．22．10【解析】试题解析：10【解析】试题如图所示，作DH⊥AB与H，则DH=BC=8 m，CD=BH=2 m，根据题意得∠ADH = 45°，所以△ADH为等腰直角三角形，所以AH=DH=8 m，所以AB=AH+BH=8+2=10 m.所以本题的正确答案应为10米.23．bdca【解析】试题分析：根据观察的角度不同得到的视图不同可得答案①小狗先是站在地面上看②然后抬起了前腿看③唉还是站到凳子上看吧④最后它终于爬上了桌子…看到的由少到多最后全看到得bdca考点：简单几解析：bdca．【解析】试题分析：根据观察的角度不同，得到的视图不同，可得答案．①小狗先是站在地面上看，②然后抬起了前腿看，③唉，还是站到凳子上看吧，④最后，它终于爬上了桌子…看到的由少到多，最后全看到，得b，d，c，a．考点：简单几何体的三视图．24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△EC D∴解解析：16【分析】易得△AOB∽△ECD，利用相似三角形对应边的比相等可得旗杆OA的长度．【详解】解：∵OA⊥DA，CE⊥DA，∴∠CED=∠OAB=90°，∵CD∥OE，∴∠CDA=∠OBA，∴△AOB ∽△ECD ， ∴CE OA 16OA ,DE AB 220==，解得OA=16．故答案为16． 25．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n 的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯解析：18【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，底面最多有2327++=个，第二层最多有2327++=个，第三层最多有2024++=个则n 的最大值是77418++=故答案为：18．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键．26．6【解析】【分析】根据题意画出示意图易得：Rt △EDC ∽Rt △CDF 进而可得代入数据可得答案【详解】如图在中米米易得即米故答案为：6【点睛】本题通过投影的知识结合三角形的相似求解高的大小是平行投影性解析：6【解析】【分析】根据题意，画出示意图，易得：Rt △EDC ∽Rt △CDF ，进而可得ED CD CD FD=，代入数据可得答案．【详解】如图，在EFC ∆中，90,9ECF ED ︒∠==米，4FD =米，易得~ EDC Rt CDF ∆∆， ED CD CD FD ∴=，即94CD CD =， 6CD ∴=米.故答案为：6.【点睛】本题通过投影的知识结合三角形的相似，求解高的大小，是平行投影性质在实际生活中的应用．三、解答题27．（1）11；（2）见解析；（3）4【分析】（1）根据图形求解；（2）由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2，左视图有3列，每列小正方形数目分别为3，2，2；俯视图有3列，每列小正方数形数目分别为3，2，1，据此可画出图形．（3）可在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，相加即可求解．【详解】解：（1）有图可得，图中共有11个小立方体故答案为：11（2）如图：（3）在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，2+1+1=4（个）．故最多可再添加4个小正方体．故答案为：4．【点睛】本题考查几何体的三视图画法．由立体图形，可知主视图、左视图、俯视图，并能得出有几列即每一列上的数字．28．（1）见解析；（2）192（cm2）【分析】（1）根据三视图可得这个几何体是长方体，再把它展开即可；（2）根据长方体的表面积计算公式进行计算即可．【详解】解：（1）表面展开图如图所示：（2）这个几何体的表面积是：4×10×4+4×4×2＝192（cm2）．【点睛】本题考查了立体图形的三视图和展开图，根据三视图得出立体图形的形状是解决此题的关键．29．见详解【分析】几何体的主视图有3列，每列小正方形数目分别为3，2，1；左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每行小正方形数目分别为3，2，1.即可画出三视图.【详解】解：如图所示：【点睛】此题考查了三视图的作图，主视图、左视图、俯视图是分别从物体正面、侧面和上面看所得到的图形．30．（1）详见解析；（2）体积是：34a ，表面积是：218a ．【分析】（1）根据从物体不同方向看图的定义求解；（2）几何体的体积=原正方体体积-挖去的棱长为1的小正方体的体积；表面积与原来相同．【详解】解：（1）如图所示：（2）这个几何体的体积是：344a a a a ⨯⨯⨯=，表面积是：21818a a a ⨯⨯=．【点睛】此题主要考查了平面图形，以及求几何体的体积和表面积，掌握主视图、左视图、俯视图是从那个角度所得到的图形是解题的关键．。

投影与视图(知识点+题型分类练习+答案)

投影与视图(知识点+题型分类练习+答案)知识梳理【知识网络】【考点梳理】一、投影1．投影用光线照射物体；在某个平面上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．（1）平行投影：平行光线照射形成的投影（如太阳光线）。

当平行光线垂直投影面时叫正投影。

投影三视图都是正投影。

（2）中心投影：一点出发的光线形成的投影（如手电筒；路灯；台灯）3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．二、物体的三视图1．物体的视图当我们从某一角度观察一个物体时；所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面；其中正对我们的叫做正面；正面下方的叫做水平面；右边的叫做侧面．一个物体在三个投影面内同时进行正投影；在正面内得到的由前向后观察物体的视图；叫做主视图；在水平面内得到的由上向下观察物体的视图；叫做俯视图；在侧面内得到的由左向右观察物体的视图；叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图；主视图右边是左视图．(2)长度的规定：长对正；高平齐；宽相等．画图时；看得见的轮廓线画成实线；看不见的轮廓线画成虚线。

三个图的位置展示：要点诠释：主视图反映物体的长和高；俯视图反映物体的长和宽；左视图反映物体的高和宽．（1）主视图：三视图（2）左视图：（3）俯视图：投影与视图专题练习类型一：平行投影1.有两根木棒AB、CD在同一平面上竖着；其中AB这根木棒在太阳光下的影子BE如图（1）所示；则CD这根木棒的影子DF应如何画?2.如图所示；某居民小区内A、B两楼之间的距离MN=30米；两楼的高都是20米；A楼在B楼正南；B楼窗户朝南.B楼内一楼住户的窗台离小区地面的距离DN=2米；窗户高CD=1.8米.当正午时刻太阳光线与地面成30°角时；A楼的影子是否影响B楼的一楼住户采光？若影响；挡住该住户窗户多高？若不影响；请说明理由. 1.414 1.732 2.236）3.如图所示；在一天的某一时刻；李明同学站在旗杆附近某一位置；其头部的影子正好落在旗杆脚处；那么你能在图中画出此时的太阳光线及旗杆的影子吗？4.已知；如图所示；AB和DE是直立在地面上的两根立柱；AB=5m；某一时刻AB在阳光下的投影BC=3m. （1）请你在图中画出此时DE在阳光下的投影.（2）在测量AB的投影时；同时测量出DE在阳光下时投影长为6m.请你计算DE的长.类型二：中心投影1.如图所示；小明在广场上乘凉；图中线段AB表示站在广场上的小明；线段PO表示直立在广场上的灯杆；点P表示照明灯.（1）请你在图中画出小明在照明灯P照射下的影子.（2）如果灯杆高PO=12m；小明身高AB=1.6m；小明与灯杆的距离BO=13m；请求出小明影子的长度.2.确定图中路灯灯泡所在的位置。

(必考题)九年级数学下册第二十九章《投影与视图》综合知识点总结(培优)

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形2．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．3．如图，桌面上放着1个长方体和1个圆柱体，按如图所示的方式摆放在一起，其左视图是（）A．B．C．D．4．如图，该几何体的俯视图是（）A．B．C．D．5．如图所示的几何体，它的左视图是（）A．B．C．D．6．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．67．小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是（）A．三角形B．线段C．矩形D．平行四边形8．有6个相同的立方体搭成的几何体如图所示，则它的主视图是( )A．B．C．D．9．如图，路灯距地面8m，身高1.6m的小明从点A处沿AO所在的直线行走14m到点B时，人影长度()A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m 10．如图，用八个同样大小的小立方体粘成一个大正方体，得到的几何体从正面、从左面和从上面看到的形状图如图，若小明从八个小立方体中取走若干个，剩余小立方体保持位置不动，并使得到的新几何体从三个方向看到的形状图不变，则他取走的小立方体最多可以是（）A ．0个B ．1个C ．4个D ．3个11．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A ．B ．C ．D ． 12．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（）A ．12πB ．6πC ．12π+D ．6π+ 13．如图所示的几何体的俯视图为( )A ．B ．C ．D ．14．如图是有一些相同的小正方体构成的立体图形的三视图．这些相同的小正方体的个数是（）A ．4B ．5C ．6D ．7二、填空题15．一个几何体是由一些大小相同的小正方块摆成的，从正面看与从上面看得到的形状图如图所示，则组成这个几何体的小正方体的个数n的所有可能值的和是______________16．用小立方体搭一个几何体，其主视图和俯视图如下图，搭这样的集合体最多需要__________个小立方体，最少需要__________个小立方体．17．由几个相同的小正方体搭成的一个几何体如图所示，这个几何体的主视图可以看到5个小正方体的面，则俯视图与左视图能看到的小正方体的面的个数和为______．18．在一快递仓库里堆放着若干个相同的正方体快递件，管理员从正面看和从左面看这堆快递如图所示，则这正方体快递件最多有_____件.19．如图是由一些相同的小正方体构成的立体图形从三个方向看到的图形，那么构成这个立体图形的小正方体有_______个.20．广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于_____．（填写“平行投影”或“中心投影”）21．长方体的主视图与左视图如图所示，则这个长方体的表面积是________cm2.22．一个几何体由若干大小相同的小立方块搭成，如图所示的分别是从它的正面、左面看到的图形，则搭成该几何体最多需要__个小立方块.23．一个用小立方块搭成的几何体的主视图和左视图都是图15，这个小几何体中小立方块最少有________块.24．几个棱长为1的正方体组成的几何体的三视图如图所示，则这个几何体的体积是_____．25．如图：在桌上摆有一些大小相同的正方体木块，其从正面和从左面看到的形状图如图所示，则要摆出这样的图形至少需要_____块正方体木块，至多需要_____块正方体木块．26．由一些完全相同的小正方体组成的几何体，从正面看和左面看的图形如图所示，则组成这个几何体的小正方体的个数至少是_____个．三、解答题27．如图，是由一些大小相同的小正方体组合成的简单几何体．根据要求完成下列题目．（1）请在下面方格纸中分别画出它的左视图和俯视图（画出的图需涂上阴影）；（2）图中共有个小正方体．28．在桌面上，有若千个完全相同的小正方体堆成的一个几何体A，每个小正方体的边长为acm，如图所示．()1请画出这个几何体A的三视图． (用黑色水笔描清楚)；()2若将此几何体A的表面喷上红漆(放在桌面上的一面不喷)，则几何体A上喷上红漆的cm(用含a的代数式表示)；面积为2()3若现在你的手头还有这样的一些边长为acm的小正方体可添放在几何体A上，要保持主视图和左视图不变，则最多可以添加个小正方体．29．把边长为1的10个相同正方体摆成如图的形式．(1)画出该几何体的主视图、左视图、俯视图；(2)试求出其表面积(包括向下的面)；(3)如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么最多．．可以再添加个小正方体．30．如图1，是一个由正方体截成的几何体，请在图2的网格中依次画出这个几何体从正面、上面、和左面看到的几何体的平面图形．【参考答案】一、选择题1．D2．C3．C4．A5．D6．C7．A8．D9．C10．C11．A12．B13．C14．B二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+616．1410【分析】根据几何体三视图的性质分析即可【详解】∵俯视图有6个正方形∴最底层有6个正方形∵主视图第二层有3个正方形∴第二层最多有6个正方形最少有3个正方形∵主视图第三层有1个正方形∴第三层最多17．7【分析】左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别为121据此计算即可【详解】解：根据题意可得左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别18．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得19．7【分析】利用主视图左视图中每列中正方形的个数判断俯视图中正方形的个数然后得出结果【详解】解：主视图从左往右2列正方形的个数依次为33；左视图从左往右2列正方形的个数依次为31；则俯视图中正方形的个20．中心投影【解析】【分析】找出光源即可得出结果【详解】如图可知该投影属于中心投影故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行而中心投影的投影线交于一点主要从形成投影21．94【解析】【分析】由所给的视图判断出长方体的长宽高根据长方体的表面积公式计算即可【详解】由主视图可知这个长方体的长和高分别为5和3由左视图可知这个长方体的宽和高分别为4和3因此这个长方体的长宽高分22．14【解析】试题23．3【解析】试题24．5【解析】试题25．616【解析】试题分析：由物体的主视图和左视图易得第一层最少有4块正方体最多有12块正方体；第二层最少有2块正方体最多有4块正方体故总共至少有6块正方体至多有16块正方体考点：几何体的三视图26．4【分析】根据图示可知该几何体有2层由俯视图可得第一层小正方图的个数由主视图可得第二层小正方体的可能的个数即可解决问题【详解】由俯视图易得最底层有3个小正方体由主视图易得第二层最少有1个最多有2个小三、解答题27．28．29．30．【参考解析】一、选择题1．D解析：D【分析】根据平行投影的性质求解可得．【详解】一张矩形纸片在太阳光线的照射下，形成影子不可能是等边三角形，故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．2．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．3．C解析：C【分析】根据左视图是从左面看所得到的图形进行解答即可．【详解】从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．4．A解析：A【解析】分析：找到从几何体的上面所看到的图形即可．详解：从几何体的上面看可得，故选：A．点睛：此题主要考查了简单几何体的三视图，关键是掌握所看的位置．5．D解析：D【解析】分析：根据从左边看得到的图形是左视图，可得答案．详解：从左边看是等长的上下两个矩形，上边的矩形小，下边的矩形大，两矩形的公共边是虚线，故选D．点睛：本题考查了简单组合体的三视图，从左边看得到的图形是左视图．6．C解析：C【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故选C．【点睛】本题主要考查了由三视图判断几何体，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”是解题的关键.7．A解析：A【分析】根据平行投影的性质进行分析即可得出答案．【详解】将长方形硬纸的板面与投影线平行时，形成的影子为线段；将长方形硬纸板与地面平行放置时，形成的影子为矩形；将长方形硬纸板倾斜放置形成的影子为平行四边形；由物体同一时刻物高与影长成比例，且长方形对边相等，故得到的投影不可能是三角形．故选A．【点睛】本题考查了投影与视图的有关知识，是一道与实际生活密切相关的热点试题，灵活运用平行投影的性质是解题的关键．8．D解析：D【解析】分析：根据从正面看得到的图形是主视图，可得答案．详解：从正面看第一层是三个小正方形，第二层左边一个小正方形，故选D．点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图．9．C解析：C【分析】小明在不同的位置时，均可构成两个相似三角形，可利用相似比求人影长度的变化．【详解】解：设小明在A处时影长为x，AO长为a，在B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴AC MA OP MO ，BD BNOP ON，则1.68xx a，1.6148yy a∴x＝14a，y＝14a-3.5，∴x−y＝3.5，故变短了3.5米．故选：C．【点睛】本题考查的是相似三角形在实际生活中的应用，根据题意得出相似三角形，再利用相似三角形的对应边成比例求解是解答此题的关键．10．C解析：C【解析】【分析】根据三视图不变，可知可以把1、4号小正方体下面的两个小正方体去掉，再把第二层的2、3号小正方体去掉，最多去掉四个.【详解】由于从八个小立方体中取走若干个，剩余小立方体保持原位置不动，并使得到的新几何体的三视图不变，所以这个正方体可以把1、4号小正方体下面的两个小正方体去掉，再把2、3号小正方体去掉(或最底层2、3号小正方体下面的两个小正方体去掉，再把第二层的1、4号小正方体去掉)，即可得取走的小立方体最多可以是4个．故选：C【点睛】本题考查了学生的观察能力和对几何体三种视图的空间想象能力，根据三视图确定几何体的形状是解决本题的关键．11．A解析：A【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．12．B解析：B【解析】【分析】根据三视图确定该几何体是圆柱体，再根据主视图上的数据计算圆柱体的侧面积即可．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2=1，高是3．所以该几何体的侧面积为2π×1×3=6π．故选：B．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．13．C解析：C【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．14．B解析：B【解析】根据题意可知：第一行第一列只能有1个正方体，第二列有3个正方体，第一行第3列有1个正方体，共需正方体1+3+1=5．故选B ．二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+6解析：11【分析】易得这个几何体共有2层，由主视图和俯视图可得第一层最多正方体的个数为3块，第二层最多正方体的个数为3块，相加即可．【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=5，5+6=11，故答案为：11．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案． 16．1410【分析】根据几何体三视图的性质分析即可【详解】∵俯视图有6个正方形∴最底层有6个正方形∵主视图第二层有3个正方形∴第二层最多有6个正方形最少有3个正方形∵主视图第三层有1个正方形∴第三层最多解析：14 10【分析】根据几何体三视图的性质分析即可．【详解】∵俯视图有6个正方形∴最底层有6个正方形∵主视图第二层有3个正方形∴第二层最多有6个正方形，最少有3个正方形∵主视图第三层有1个正方形∴第三层最多有2个正方形，最少有1个正方形∴搭这样的集合体最多需要66214++=个小立方体，最少需要63110++=个小立方体故答案为：14，10．【点睛】本题考查了几何体三视图的问题，掌握几何体三视图的性质是解题的关键．17．7【分析】左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别为121据此计算即可【详解】解：根据题意可得左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别解析：7【分析】左视图有2列，每列小正方形数目分别为2，1；俯视图有3列，每行小正方形数目分别为1，2，1．据此计算即可．【详解】解：根据题意可得左视图有2列，每列小正方形数目分别为2，1；俯视图有3列，每行小正方形数目分别为1，2，1．∴俯视图与左视图能看到的小正方体的面的个数和为：2+1+1+2+1=7．故答案为：7【点睛】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．18．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得解析：39【分析】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；相加可得所求．【详解】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，最底层几何体最多正方体的个数为：4×4＝16，由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；16＋16＋6＋1＝39（件）．故这正方体快递件最多有39件．故答案为：39．【点睛】此题考查由视图判断几何体；得到最底层正方体的最多的个数是解决本题的突破点；用到的知识点为：最底层正方体的最多的个数＝行数×列数．19．7【分析】利用主视图左视图中每列中正方形的个数判断俯视图中正方形的个数然后得出结果【详解】解：主视图从左往右2列正方形的个数依次为33；左视图从左往右2列正方形的个数依次为31；则俯视图中正方形的个解析：7【分析】利用主视图、左视图中每列中正方形的个数，判断俯视图中正方形的个数，然后得出结果.【详解】解：主视图从左往右2列正方形的个数依次为3，3；左视图从左往右2列正方形的个数依次为3， 1；则俯视图中正方形的个数如下图示：即小正方体有7个，故答案为：7.【点睛】考查对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．20．中心投影【解析】【分析】找出光源即可得出结果【详解】如图可知该投影属于中心投影故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行而中心投影的投影线交于一点主要从形成投影解析：中心投影【解析】【分析】找出光源即可得出结果.【详解】如图可知，该投影属于中心投影.故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行，而中心投影的投影线交于一点．主要从形成投影的光线来比较两者的区别．21．94【解析】【分析】由所给的视图判断出长方体的长宽高根据长方体的表面积公式计算即可【详解】由主视图可知这个长方体的长和高分别为5和3由左视图可知这个长方体的宽和高分别为4和3因此这个长方体的长宽高分解析：94【解析】【分析】由所给的视图判断出长方体的长、宽、高,根据长方体的表面积公式计算即可.【详解】由主视图可知,这个长方体的长和高分别为5和3,由左视图可知,这个长方体的宽和高分别为4和3,因此这个长方体的长、宽、高分别为5、4、3,因此这个长方体的表面积为253243254294cm ⨯⨯+⨯⨯+⨯⨯=.故答案为：94.【点睛】本题是由两种视图考查长方体的特征,这种类型问题在中考试卷中经常出现,本题所用的知识是:主视图主要反映物体的长和高,左视图主要反映物体的宽和高.22．14【解析】试题解析：14【解析】试题根据主视图和左视图可得：搭这样的几何体最多需要6+3+5=14个小正方体；故答案为14．点睛：主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．23．3【解析】试题解析：3【解析】试题易得此组合几何体只有一层，有3行，3列，当3行上的小立方块在不同的3列时可得这样的视图，故这个小几何体中小立方块最少有3块.24．5【解析】试题解析：5【解析】试题综合三视图可知，这个几何体的底层应该有3+1=4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体所用小正方体的个数是4+1=5个，所以这个几何体的体积是5．25．616【解析】试题分析：由物体的主视图和左视图易得第一层最少有4块正方体最多有12块正方体；第二层最少有2块正方体最多有4块正方体故总共至少有6块正方体至多有16块正方体考点：几何体的三视图解析：6 16【解析】试题分析：由物体的主视图和左视图易得，第一层最少有4块正方体，最多有12块正方体；第二层最少有2块正方体，最多有4块正方体，故总共至少有6块正方体，至多有16块正方体．考点：几何体的三视图．26．4【分析】根据图示可知该几何体有2层由俯视图可得第一层小正方图的个数由主视图可得第二层小正方体的可能的个数即可解决问题【详解】由俯视图易得最底层有3个小正方体由主视图易得第二层最少有1个最多有2个小解析：4【分析】根据图示可知，该几何体有2层，由俯视图可得第一层小正方图的个数，由主视图可得第二层小正方体的可能的个数，即可解决问题.【详解】由俯视图易得，最底层有3个小正方体，由主视图易得，第二层最少有1个，最多有2个小正方体，那么搭成这个几何体的小正方体最少为3+1=4个，最多为3+2=5个故答案为：4【点睛】本题考查了从不同方向观察几何体，难度适中，熟练掌握根据主视图和俯视图确定小正方体的个数是解题关键.三、解答题27．（1）见解析；（2）9.【分析】（1）依据几何体的形状，即可得到它的左视图和俯视图；（2）可以直接从图中数出小正方体的个数．【详解】解：（1）左视图和俯视图如下：（2）由图可得，该几何体由9块小正方体组成，故答案为：9．【点睛】本题考查了作三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．28．（1）画图见解析；（2）302a ；（3）4；【分析】（1）根据三视图的定义，画出三视图即可；（2）根据露出的小正方体的面数，可得几何体的喷上红漆的面积；（3）在第一层的第二排前面可以加一个小正方体，在第一层的第三列当中，前面可以加一个正方体，在第二层的第二列可以加一个正方体，所以最多可以添加的是三个小正方体；【详解】解：（1）如图所示：（2）露出表面的一共有30个，每个的面积都是2a 2cm ，则这个几何体的总面积为：()226+6+6+6+6a =30a 2cm ；（3）由题意可得，在第一层的第二排前面可以加一个小正方体，在第一层的第三列当中，前面可以加两个正方体，在第二层的第二列可以加一个正方体；即要保持主视图和左视图不变，最多可以添加四个小正方体；【点睛】本题主要考查了三视图，主视图、左视图、俯视图是分别从物体的正面，左面和上面看，所得到的图形，看到的用实线表示，看不到的用虚线表示，掌握三视图是解题的关键. 29．（1）见解析；（2）38；（3）4.【分析】（1）根据三视图的画法画出三视图即可；（2）分别求出前后左右上下一共有几个面，再计算它们的和即可；（3）保持这个几何体的左视图和俯视图不变，可以在第二层第二排（从左向右数）的小正方体上放置1个小正方体，第三排小正方体上放2个小正方体，在第三层第三排的小正方体上放1个小正方体，再计算放置小正方体的和即可.【详解】(1) 该几何体的主视图、左视图、俯视图如图所示：(2)该几何体表面积为6+6+6+6+7+7=38；(3) 要保持这个几何体的左视图和俯视图不变，可以在第二层第二排（从左向右数）的小正方体上放置1个小正方体，第三排小正方体上放2个小正方体，在第三层第三排的小正方体上放1个小正方体，所以可放置小正方体的个数为1+2+1=4.【点睛】本题考查组合体的三视图，解题的关键是计算出当左视图和俯视图不变时，可以在每一层上放置的小正方体数.30．见解析【分析】根据三视图的定义，画出图形即可．【详解】解：【点睛】本题考查作图-三视图，解题的关键是理解题意，正确作出三视图，属于中考常考题型．。

专题35 投影与视图-中考数学一轮复习精讲+热考题型(解析版)

专题35 投影与视图【知识要点】知识点一投影一般地，用光线照射物体，在某个平面 (地面、墙壁等) 上得到的影子叫做物体的投影。

照射光线叫做投影线，投影所在的平面叫做投影面。

⏹平行投影概念：由平行光线形成的投影叫做平行投影。

特征：1.等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.2.等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.平行投影变化规律:1.在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.2.在同一时刻，不同物体的物高与影长成正比例. 即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.⏹中心投影概念：由同一点 (点光源) 发出的光线形成的投影叫做中心投影。

特征：1.等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.2等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.考查题型（求点光源的位置）点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.中心投影与平行投影的区别与联系：正投影正投影的定义：如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，投影线垂直于投影面产生的投影叫做正投影.1.线段的正投影分为三种情况.如图所示.①线段AB平行于投影面P时，它的正投影是线段A1B1，与线段AB的长相等；、②线段AB倾斜于投影面P时，它的正投影是线段A2B2，长小于线段AB的长；③线段AB垂直于投影面P时，它的正投影是一个点.2.平面图形正投影也分三种情况，如图所示.①当平面图形平行于投影面Q时，它的正投影与这个平面图形的形状、大小完全相同，即正投影与这个平面图形全等；②当平面图形倾斜于投影面Q时，平面图形的正投影与这个平面图形的形状、大小发生变化，即会缩小，是类似图形但不一定相似.③当平面图形垂直于投影面Q时，它的正投影是直线或直线的一部分.3.立体图形的正投影.物体的正投影的形状、大小与物体相对于投影面的位置有关，立体图形的正投影与平行于投影面且过立体图形的最大截面全等.知识点二三视图三视图的概念：视图概念：从某一角度观察一个物体时，所看到的图象叫做物体的一个视图.正面、水平面和侧面概念：用三个互相垂直的平面作为投影面，其中正对我们的面叫做正面，正面下面的面叫做水平面，右边的面叫做侧面.三视图概念：一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图.主视图、左视图、俯视图叫做物体的三视图.三视图之间的关系1.位置关系：三视图的位置是有规定的，主视图要在左边，它的下方应是俯视图，左视图在其右边，如图(1)所示.2.大小关系：三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.画几何体三视图的基本方法：画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：1.确定主视图的位置，画出主视图；2.在主视图的正下方画出俯视图，注意与主视图“长对正”；3.在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.注意：几何体上被其他部分遮挡而看不见的部分的轮廓线应画成虚线.由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.利用三视图计算几何体面积利用三视图先想象出实物形状，再进一步画出展开图，然后计算面积。

备战2024年中考数学复习之必考点题型全归纳(全国通用)专题28 投影与视图(解析版)

专题28投影与视图【专题目录】技巧1：平行投影、中心投影、正投影间的关系技巧2：投影规律在实际问题中的应用技巧3：三视图与实物的互相转化技巧4：根据物体的三视图计算其表面积和体积【题型】一、与平行投影有关的计算【题型】二、与中心投影有关的计算【题型】三、确定正投影的图像【题型】四、判断几何体的三视图【题型】五、画三视图【题型】六、由三视图还原原图形【题型】七、与三视图有关的计算问题【考纲要求】1.了解平行投影和中心投影的含义及其简单的应用．2.会判断简单物体的三视图．3.能根据三视图描述基本几何体或实物原型，掌握简单几何体表面展开图与折叠.【考点总结】一、由立体图形到视图1．视图：当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到由左向右观察物体的视图，叫做左视图．2．常见几何体的三种视图：几何体主视图左视图俯视图圆柱长方形长方形圆圆锥三角形三角形圆和圆心球圆圆圆3．三视图的画法：(1)长对正；(2)高平齐；(3)宽相等．【考点总结】二、由视图到立体图形由视图想象实物图形时不像由实物到视图那样唯一确定，由一个视图往往可以想象出多种物体．由视图描述实物时，需了解简单的、常见的、规则物体的视图，能区分类似的物体视图的联系与区别．如主视图是长方形，可想象出是四棱柱、三棱柱、圆柱等．俯视图是圆的可以是球、圆柱等．【考点总结】三、物体的投影1．平行投影：太阳光线可以看成平行光线，像这样的光线所形成的投影称为平行投影．平行投影与视图之间的关系：当投影线与投影面垂直时，这种投影叫做正投影．物体的正投影称为物体的视图．物体的三视图实际上就是该物体在某一平行光线(垂直于投影面的平行光线)下的平行投影．2．中心投影：探照灯、手电筒、路灯和台灯的光线可以看成是从一点出发的光线，像这样的光线所形成的投影称为中心投影．【技巧归纳】技巧1：平行投影、中心投影、正投影间的关系类型一：利用平行投影与中心投影的定义判断投影1．如图，下列判断正确的是()(第1题)A．图①是在阳光下的影子，图②是在灯光下的影子B．图②是在阳光下的影子，图①是在灯光下的影子C．图①和图②都是在阳光下的影子D．图①和图②都是在灯光下的影子2．如图，下面是北半球一天中四个不同时刻两个建筑物的影子，将它们按时间先后顺序进行排列，正确的是()(第2题)A．③④②①B．②④③①C．③④①②D．③①②④类型二：利用平行投影与中心投影的特征作图3．如图，两棵树的影子是在太阳光下形成的还是在灯光下形成的？画出同一时刻旗杆的影子．(用线段表示)(第3题)4．如图①②分别是两棵树及其影子的情形．(第4题)(1)哪个图反映了阳光下的情形？哪个图反映了路灯下的情形？(2)你是用什么方法判断的？(3)请分别画出图中表示小丽影子的线段．类型三：正投影的识别与画法5．如图，若投影线的方向如箭头所示，则图中物体的正投影是()(第5题)6．一个正方体框架上面嵌有一根黑色的金属丝EF，如图所示．若正方体的面ABCD平行于投影面P，且垂直于投影面Q，画出这个物体在两个投影面上的正投影．(第6题)答案1．B点拨：图①中影子的方向不同，是在灯光下的影子；图②中影子的方向相同，且影长与树高成正比，是在阳光下的影子．2．C3．解：如图，过树和影子的顶端分别画两条光线AA1，BB1.观察可知，AA1∥BB1，故两棵树的影子是在太阳光下形成的．过旗杆的顶端C画AA1(或BB1)的平行线CC1，交地面于点C1，连接旗杆底端O和点C1，则线段OC1即为同一时刻旗杆的影子．点拨：根据物体和影子之间的关系可以判断是平行投影，然后根据平行投影的特征即可完成题中的要求．(第3题)4．解：(1)题图②反映了阳光下的情形，题图①反映了路灯下的情形．(2)题图①中过影子顶端与树顶端的直线相交于一点，符合中心投影的特点，因此题图①反映了路灯下的情形；题图②中过影子顶端与树顶端的直线平行，符合平行投影的特点，因此题图②反映了阳光下的情形．(第4题)(3)路灯下小丽的影子如图①所示，表示影子的线段为AB；阳光下小丽的影子如图②所示，表示影子的线段为CD.误区诊断：平行投影和中心投影对应的光线是不同的，形成平行投影的光源发出的光线是平行光线，而形成中心投影的光源发出的光线交于一点；同一时刻，平行投影下的影子的方向总是在同一方向，而中心投影下的影子可能在同一方向，也可能在不同方向．5．C点拨：观察图中的两个立体图形，圆柱的正投影为长方形，正方体的正投影为正方形，故选C. 6．解：画出的正投影如图所示．这个物体在投影面P上的正投影是正方形A1B1C1D1及线段E1F1；在投影面Q上的正投影是正方形C2D2G2H2.点拨：当物体的某个面(或某条边)与投影面平行时，这个面(或这条边)的正投影和这个面(或这条边)相同；当物体的某个面(或某条边)与投影面垂直时，这个面(或这条边)的正投影是一条线段(或一个点)．(第6题)技巧2：投影规律在实际问题中的应用角度一：平行投影的实际应用类型1投影线不受限时的测量1．甲、乙、丙三个学习小组于同一时刻在阳光下对校园中一些物体进行了测量，下面是他们通过测量得到的一些信息：甲组：如图①，测得一根直立于平地、长为80cm的竹竿的影长为60cm.乙组：如图②，测得学校旗杆的影长为900cm.丙组：如图③，测得校园景灯(灯罩视为圆柱体，灯杆粗细忽略不计)的灯罩部分影长HQ为90cm，灯杆被阳光照射到的部分PG长为50cm，未被照射到的部分KP长为32cm.(第1题)(1)请你根据甲、乙两组得到的信息计算出学校旗杆的高度．(2)请根据甲、丙两组得到的信息，解答下列问题：①求灯罩底面半径MK的长；②求从正面看灯罩得到的图形的面积和从上面看灯罩得到的图形的面积．类型2投影线在特定条件时的测量2．如图，有甲、乙两幢办公楼，两幢楼都为10层，由地面向上依次为1层至10层，每层的高度均为3m ，两楼之间的距离为30m ．为了了解太阳光与水平线的夹角为30°时，甲楼对乙楼采光的影响情况，请你求出甲楼楼顶B 的影子E 落在乙楼的第几层．(第2题)角度二：中心投影的实际应用3．如图，一位同学身高1.6m ，晚上站在路灯下A 处，他在地面上的影长AB 是2m ，当他沿着影长的方向移动2m 站在B 处时，影长增加了0.5m ，求路灯的高度．(第3题)答案1．解：(1)根据平行投影的性质，得Rt △ABC ∽Rt △DEF.∴AB AC ＝DE DF ，即8060＝DE 900.解得DE ＝1200(cm )＝12m ．即学校旗杆的高度为12m .(2)①根据题意可知，Rt △GPH ∽Rt △KPM ∽Rt △ABC ，∴AB AC ＝GP GH ＝KP MK ，即8060＝50GH ＝32MK.解得GH ＝37.5(cm )，MK ＝24(cm )．即灯罩底面半径MK 的长为24cm .②∵MPK ＝∠NLK′，MKP ＝∠NK′L ＝90°，＝NK′，∴Rt △KPM ≌Rt △K′LN.∴LK′＝KP ＝32cm .易知Rt △ABC ∽Rt △GLQ ，∴AB AC ＝LG GQ，即8060＝32＋32＋50＋KK′37.5＋90.解得KK′＝56cm .∴从正面看灯罩得到的图形面积为24×2×56＝2688(cm 2)，从上面看灯罩得到的图形面积为π×242＝576π(cm 2)．2．解：过点E 作EF ⊥AB ，垂足为点F ，则∠BEF ＝30°，设EC ＝h m .在Rt △BFE 中，EF ＝AC ＝30m ，AB ＝10×3＝30(m )，所以BF ＝AB －AF ＝AB －EC ＝(30－h)m .因为∠BEF ＝30°，所以BE ＝(60－2h)m .由勾股定理得，BF 2＋EF 2＝BE 2，所以(30－h)2＋302＝(60－2h)2.解得h≈12.68.(h≈47.32不合题意，舍去)因为4＜12.683＜5，所以甲楼楼顶B 的影子E 落在乙楼的第五层．方法点拨：这道题是平行投影在实际生活中的应用，解答此题的关键是将实际问题转化为数学问题，构造直角三角形，利用直角三角形的性质求解．3．解：设路灯高为x m .由题意知，当人在A 点时，影长AB ＝2m ；当人在B 点时，影长BC ＝(2＋0.5)m .易知x 1.6＝OC BC ，x 1.6＝OB AB ，则＝OC 2＋0.5，＝OC －2.52，＝8，＝12.5.即路灯的高度为8m .技巧3：三视图与实物的互相转化角度一：判断物体的三视图1．下列几何体，主视图和俯视图都为矩形的是()2．【中考·丽水】由4个相同小立方体搭成的几何体如图所示，则它的主视图是()(第2题)角度二：画物体的三视图3．观察如图所示的几何体，画出它的三视图．(第3题)角度三：已知三视图想象物体的形状4．【中考·河北】如图所示的三视图所对应的几何体是()(第4题)5．请根据如图所示物体的三视图画出该物体．(第5题)角度四：由三视图确定小正方体的个数6．已知由一些相同的小正方体组成的几何体的三视图如图所示，那么组成该几何体的小正方体有()(第6题)A．4个B．5个C．6个D．7个7．用若干个相同的小立方块搭成一个几何体，使得它的主视图和俯视图如图所示．这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个小立方块？答案1．D点拨：A中圆柱的主视图为矩形，俯视图为圆；B中圆锥的主视图为三角形，俯视图为带圆心的圆；C中三棱柱的主视图为矩形且中间有一条竖直的虚线，俯视图为三角形；D中长方体的主视图和俯视图都为矩形．故选D.2．A3．解：如图所示．(第3题)方法点拨：画三视图时，要根据几何体合理想象，看得见的轮廓线用实线画，看不见的轮廓线用虚线画．(第5题)4．B5．解：如图所示．技巧点拨：该物体是一个长方体切去了右上角后剩余的部分，还原物体时，还要根据实线和虚线确定切去部分的位置．6．C7．解：这样的几何体不是只有一种，最少需要10个小立方块，最多需要16个小立方块．技巧4：根据物体的三视图计算其表面积和体积类型一：利用三视图求几何体的表面积1．如图是一个几何体的三视图．(1)写出此几何体的名称；(2)求此几何体的表面积S.(第1题)2．(1)图①是一个组合体，图②是它的两种视图，请在横线上填写出两种视图的名称；(2)根据两种视图中的尺寸(单位：cm )，计算这个组合体的表面积．(π取3.14)(第2题)类型二：利用三视图求几何体的体积3．某糖果厂想要为儿童设计一种新型的装糖果的不倒翁，请你根据包装厂设计好的三视图(如图)的尺寸计算其体积．(球的体积公式：V ＝43πr 3，其中r 为球的半径)(第3题)4．如图是某工厂设计生产的某种手电筒的三视图，利用图中标出的数据求该手电筒的表面积和体积．(第4题)答案1．解：(1)圆锥．(2)由题图可知，圆锥高为8cm ，底面直径为12cm ，易求得母线长为10cm .∴S ＝πr 2＋πrl ＝36π＋60π＝96π(cm 2)．2．解：(1)主；俯(2)表面积＝2×(11×7＋11×2＋7×2)＋4×π×6≈301.36(cm 2)．点拨：(1)找到从正面和上面看所得到的图形即可得答案．(2)根据题目所给尺寸，计算出下面长方体的表面积＋上面圆柱的侧面积即可得解．3．解：圆锥的高为：132－52＝12(cm )，则不倒翁的体积为：13π×52×12＋12×43π×53＝100π＋250π3＝550π3(cm 3)．4．解：先求圆台的表面积和体积．(第4题)构造如图所示的三角形，OA ＝OB ，CD ∥AB ，AB ＝6cm ，CD ＝4cm ，EF ＝CG ＝5cm ，则梯形ABDC 可表示圆台的主视图．∴AE ＝12AB ＝3cm ，EG ＝12CD ＝2cm ，∴AG ＝AE －EG ＝3－2＝1(cm )．在Rt △ACG 中，AC ＝CG 2＋AG 2＝52＋12＝26(cm )．∵CD ∥AB ，∴△OCD ∽△OAB.∴CD AB ＝OF OE ＝OF OF ＋EF，即46＝OF OF ＋5.解得OF ＝10cm .∴OE ＝OF ＋EF ＝10＋5＝15(cm )．由OC AC ＝OF EF ＝21，得OC ＝2AC ＝226cm .∴OA ＝326cm .∴手电筒圆台部分的表面积为S 1＝π＋(π×62×326－π×42×226)＝(9＋526)π(cm 2)，圆台的体积为V 1＝13π×15－13π×10＝953π(cm 3)．又∵手电筒圆柱部分的表面积为S 2＝π＋π×4×12＝52π(cm 2)，圆柱的体积为V 2＝π×12＝48π(cm 3)，∴该手电筒的表面积S ＝S 1＋S 2＝(9＋526)π＋52π＝(61＋526)π(cm 2)，该手电筒的体积V ＝V 1＋V 2＝953π＋48π＝2393π(cm 3)．【题型讲解】【题型】一、与平行投影有关的计算例1、AB 和DE 是直立在水平地面上的两根立柱，7AB 米，某一时刻测得在阳光下的投影4BC 米，同时，测量出DE 在阳光下的投影长为6米，则DE 的长为（）A ．143米B ．212米C ．247米D ．76米【答案】B【提示】根据在同一时刻，不同物体的物高和影长成比例，构建方程即可解决问题．【详解】解：如图，在测量AB 的投影时，同时测量出DE 在阳光下的投影长EF 为6m ，∵△ABC ∽△DEF ，AB=7m ，BC=4m ，EF=6m∴AB DE BC EF ，∴746DE ，∴DE=212（m ）故选：B ．【题型】二、与中心投影有关的计算例2、如图，位似图形由三角板与其在灯光照射下的中心投影组成，已知灯到三角板的距离与灯到墙的距离的比为25：，且三角板的一边长为8cm，则投影三角形的对应边长为（）A．20cm B．10cm C．8cm D．3.2cm【答案】A【提示】根据位似图形的性质得出相似比为2：5，则对应边的比为2：5，即可得出投影三角形的对应边长．【详解】由于三角板与其在灯光照射下的投影是位似图形，且相似比为2:5，三角板的一边长为8cm，所以投影三角形的对应边长为2820()5cm .故选A.例3、如图，在直角坐标系中，点P（2，2）是一个光源．木杆AB两端的坐标分别为（0，1），（3，1）．则木杆AB在x轴上的投影长为（）A．3B．5C．6D．7【答案】C【提示】利用中心投影，延长PA、PB分别交x轴于A′、B′，作PE⊥x轴于E，交AB于D，如图，证明△PAB∽△PA′B′，然后利用相似比可求出A'B'的长．【详解】延长PA、PB分别交x轴于A′、B′，作PE⊥x轴于E，交AB于D，如图∵P （2，2），A （0，1），B （3，1）．∴PD ＝1，PE ＝2，AB ＝3，∵AB ∥A ′B ′，∴△PAB ∽△PA ′B ′，∴AB AD A B AE ，即312A B ∴A ′B ′＝6，故选：C ．【题型】三、确定正投影的图像例3、把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是()A ．B ．C ．D ．【答案】A【解析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．例4、如图，光线由上向下照射正五棱柱时的正投影是（）A ．B ．C ．D ．【答案】C【提示】根据正投影特点以及图中正五棱柱的摆放位置即可求解．【详解】光线由上向下照射正五棱柱时的正投影与俯视图一致．故选C ．【题型】四、判断几何体的三视图例4、如图所示的圆锥，下列说法正确的是（）A．该圆锥的主视图是轴对称图形B．该圆锥的主视图是中心对称图形C．该圆锥的主视图既是轴对称图形，又是中心对称图形D．该圆锥的主视图既不是轴对称图形，又不是中心对称图形【答案】A【提示】首先判断出圆锥的主视图，再根据主视图的形状判断是轴对称图形，还是中心对称图形，从而可得答案．【详解】解：圆锥的主视图是一个等腰三角形，所以该圆锥的主视图是轴对称图形，不是中心对称图形，故A正确，该圆锥的主视图是中心对称图形，故B错误，该圆锥的主视图既是轴对称图形，又是中心对称图形，故C错误，该圆锥的主视图既不是轴对称图形，又不是中心对称图形，故D错误，故选A．例5、下列哪个图形，主视图、左视图和俯视图相同的是（）A．圆锥B．圆柱C．三棱柱D．正方体【答案】D【提示】分别得出圆锥体、圆柱体、三棱柱、正方体的三视图的形状，再判断即可．【详解】解：圆锥的主视图、左视图都是等腰三角形，而俯视图是圆，因此选项A不符合题意；圆柱体的主视图、左视图都是矩形，而俯视图是圆形，因此选项B不符合题意；三棱柱主视图、左视图都是矩形，而俯视图是三角形，因此选项C不符合题意；正方体的三视图都是形状、大小相同的正方形，因此选项D符合题意；故选：D．【题型】五、画三视图例6、如图的两个几何体分别由7个和6个相同的小正方体搭成，比较两个几何体的三视图，正确的是（）A．仅主视图不同B．仅俯视图不同C．仅左视图不同D．主视图、左视图和俯视图都相同【答案】D【提示】分别画出所给两个几何体的三视图，然后比较即可得答案．【详解】第一个几何体的三视图如图所示：第二个几何体的三视图如图所示：观察可知这两个几何体的主视图、左视图和俯视图都相同，故选D．例7、下列图是由5个大小相同的小立方体搭成的几何体，主视图和左视图相同的是（）A．B．C．D．【答案】D【提示】根据从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】解：A、主视图是第一层三个小正方形，第二层左边一个小正方形，左视图是第一层两个小正方形，第二层左边一个小正方形，故A错误；B、主视图是第一层三个小正方形，第二层中间一个小正方形，左视图是第一层两个小正方形，第二层左边一个小正方形，故B错误；C、主视图是第一层两个小正方形，第二层右边一个小正方形，左视图是第一层两个小正方形，第二层左边一个小正方形，故C错误；D、主视图是第一层两个小正方形，第二层左边一个小正方形，左视图是第一层两个小正方形，第二层右边一个小正方形，故D正确；故选D．【题型】六、由三视图还原原图形例8、已知某物体的三视图如图所示，那么与它对应的物体是()A．B．C．D．【答案】B【提示】本题可利用排除法解答.从俯视图看出这个几何体上面一个是圆，直径与下面的矩形的宽相等，故可排除A，C，D.【详解】从上面物体的三视图看出这是一个圆柱体，故排除A选项，从俯视图看出是一个底面直径与长方体的宽相等的圆柱体，故C、D选项不符合题意，故选B．例9、如图，是一个几何体的三视图，则这个几何体是（）A．B．C．D．【答案】B【提示】结合三视图确定各图形的位置后即可确定正确的选项．【详解】解：结合三个视图发现，这个几何体是长方体和圆锥的组合图形．故选：B．【题型】七、与三视图有关的计算问题例10、如图是一个几体何的三视图（图中尺寸单位：cm），则这个几何体的侧面积为（）A ．48πcm 2B ．24πcm 2C ．12πcm 2D ．9πcm 2【答案】B 【提示】先判断这个几何体为圆锥，同时得到圆锥的母线长为8，底面圆的直径为6，然后利用扇形的面积公式计算这个圆锥的侧面积．【详解】解：由三视图得这个几何体为圆锥，圆锥的母线长为8，底面圆的直径为6，所以这个几何体的侧面积＝12×π×6×8＝24π（cm 2）．故选：B ．例11、如图是一个几何体的三视图，根据图中所示数据计算这个几何体的表面积是（）A ．20πB ．18πC ．16πD ．14π【答案】B 【提示】由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据图中给定数据求出表面积即可．【详解】由几何体的三视图可得出原几何体为圆锥和圆柱组合体，且底面半径为422r，∴这个几何体的表面积=底面圆的面积+圆柱的侧面积+圆锥的侧面积22r rh rl=22π+2 2 2π+3 2π=18π，故选：B．投影与视图（达标训练）一、单选题1．如图所示的几何体的左视图是（）A．B．C．D．【答案】B【分析】左视图是从物体的左边观察得到的图形，结合选项进行判断即可．【详解】由图可知，该几何体左视图为完整长方形，右侧有突出正方形．故选：B【点睛】本题考查了简单立体图形的三视图，属于基础题，解答本题的关键是掌握左视图的定义．2．如图是一个空心圆柱体，其主视图是（）A．B．C．D．【答案】B【分析】找到从前面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】解：从前面观察物体可以发现：它的主视图应为矩形，又因为该几何体为空心圆柱体，故中间的两条棱在主视图中应为虚线，故选：B．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图；注意看得到的棱画实线，看不到的棱画虚线．3．下面是一天中四个不同时刻两个建筑物的影子：将它们按时间先后顺序进行排列，正确的是（）A．④③②①B．③④①②C．②④③①D．①②③④【答案】D【分析】太阳从东边升起，西边落下，则建筑物的影子先向西，再向北偏西、北偏东，最后向东，于是根据此变换规律可对各选项进行判断．【详解】解：按时间先后顺序排列为①②③④．故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．平行投影中物体与投影面平行时的投影是全等的．4．如图是由一个圆柱体和一个长方体组成的几何体，其左视图是（）A．B．C．D．【答案】A【分析】找到从左面看所得到的图形即可．【详解】解：从左面可看到一个长方形和上面一个长方形，且两个长方形等长．∴左视图是：故选：A．【点睛】本题考查了三视图的知识，掌握左视图是从物体的左面看得到的视图是解本题的关键．5．如图是一种“工”型液压机的配件，它的左视图是（）A．B．C．D．【答案】A【分析】左视图是从物体左面看，所得到的图形．【详解】解：从物体左面看，是一个长方形，长方形的内部有两条横向的实线．故选：A．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有看到的棱都应表现在三视图中．6．四个几何体中，左视图不是四边形的个数为（）A．1个B．2个C．3个D．4个【分析】根据从左边看到的图形进行判断即可．【详解】解：∵左视图是从左边看到的图形，圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，∴左视图不是四边形的几何体是圆锥和球共2个．故选B．【点睛】此题考查了左视图，熟练掌握左视图的定义是解题的关键．7．下面是由几个小正方体搭成的几何体，则这个几何体的左视图为（）．A．B．C．D．【答案】D【分析】根据几何体的三视图的定义以及性质进行判断即可．【详解】解：根据几何体的左视图的定义以及性质得，这个几何体的左视图为：故选：D【点睛】本题考查了几何体的三视图；掌握几何体三视图的性质是解题的关键．8．如图所示几何体的主视图是（）A．B．C．D．【分析】根据主视图的定义即可得出答案．【详解】从正面看，共有两行，第一行有一个小正方形，第二行有三个小正方形，在下方，只有选项A符合故选：A．【点睛】本题考查的是三视图，比较简单，解题的关键是熟练掌握三视图的画法．二、填空题9．校园内一棵松树在一天不同时刻的影子如图所示，按时间的顺序排列，第一个序号是__________．【答案】②【分析】根据影子的方向，可以判断出太阳光的方向，再根据太阳东升西落，判断出太阳所在的方向，进而得出时间.【详解】解：图①根据影子的方向即可求出太阳光在南西靠近南的方向上，图②根据影子可以判断太阳光在东侧，图③根据影子的方向可以判断太阳光在在西南方向靠近西的方向上，图④根据影子可以判断东南方向靠近东的方向上.按照时间顺序应为：②④①③∴第一个序号应该是②故答案为：②.【点睛】本题考查的是根据树的影子判断时间，理解方位角的概念是解题的关键.三、解答题10．下图是一个几何体的三视图，其中俯视图为正三角形．(1)这个几何体的名称为______．(2)求该几何体的左视图中a 的值．【答案】(1)正三棱柱(2)【分析】（1）根据俯视图为正三角形和棱柱的概念解答即可；（2）由条件可知所求的a 的值是等边三角形的高，据此求解即可．【详解】（1）这个几何体的名称为正三棱柱；故答案为正三棱柱．（2）如图，过点C 作CM AB 于M ．∵ABC 是正三角形，∴6AB AC BC ，∴132A M BM AB ，∴CM∴左视图中a 的值为【点睛】本题考查了几何体的三视图和等边三角形的相关知识，属于基础题型，正确理解题意、熟练掌握基本知识是解题的关键．投影与视图（提升测评）一、单选题1．如图所示的是由6个边长为1的正方体组成的几何体，其俯视图的面积是（）A．2B．3C．4D．5【答案】B【分析】首先根据组合体画出它的俯视图，再求俯视图的面积即可求得．【详解】解：该组合体的俯视图为：故该组合体的俯视图的面积为：113=3故选：B【点睛】本题考查了组合体的俯视图，熟练掌握和运用画组合体的俯视图的方法是解决本题的关键．2．如图是一个正五棱柱，它的俯视图是（）A．B．。

投影与视图难题汇编含答案解析

投影与视图难题汇编含答案解析一、选择题1．如图所示的几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】从左向右看，得到的几何体的左视图是．故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是带圆心的圆，根据图中所示数据，可求这个物体的体积为（）A．πB3πC 3D．31)π【答案】C【解析】【分析】3得该几何体的体积．【详解】解：由三视图可知：该几何体是一个圆锥，其轴截面是一个正三角形．∴正三角形的边长：32sin 60=o ，设圆锥的底面圆半径为r ，高为h, ∴r=1,h=3∴底面圆面积：2=S r ππ=底，∴该物体的体积：113h=333S ππ⨯=g 底故答案为：C【点睛】本题是基础题，考查几何体的三视图，几何体的体积的求法，准确判断几何体的形状是解题的关键．3．如图是一个正六棱柱的茶叶盒，其俯视图为（）A ．B ．C ．D ．【答案】B【解析】【分析】【详解】解：正六棱柱的俯视图为正六边形．故选B ．考点：简单几何体的三视图．4．如图是某几何体的三视图及相关数据，则该几何体的表面积是（）A ．()822π+B ．11πC ．()922π+D ．12π【答案】D【解析】【分析】先根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=圆柱的底面直径=2，圆锥的母线长为3，圆柱的高=4，然后根据圆锥的侧面积等于它展开后的扇形的面积，即S =12LR ，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；圆柱侧面积等于展开后矩形的面积，矩形的长为圆柱的高，宽为底面圆的周长；而该几何体的表面积=圆锥的侧面积+圆柱的侧面积+圆柱的底面积．【详解】根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=2，圆锥的母线长为3，∴圆锥的侧面积=12•2π•1•3=3π，圆柱的侧面积=2π•1•4=8π，圆柱的底面积=π•12=π，∴该几何体的表面积=3π+8π+π=12π．故选D ．【点睛】本题考查了圆锥的侧面积的计算方法：圆锥的侧面积等于它展开后的扇形的面积，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；也考查了看三视图和求圆柱的侧面积的能力．5．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情况．若由图1变到图2，不变化的是（）A ．主视图B ．主视图和左视图C ．主视图和俯视图D ．左视图和俯视图【答案】B【解析】【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【详解】主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变；左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变；俯视图底层的正方形位置发生了变化．∴不改变的是主视图和左视图．故选：B ．【点睛】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．6．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（）A ．48B ．57C ．66D ．48236+【答案】C【解析】【分析】先根据三视图画出长方体，再根据三视图得出32,4AB CD CE ===，然后根据正方形的性质求出,AC BC 的长，最后根据长方体的表面积公式即可得．【详解】由题意，画出长方体如图所示：由三视图可知，32,4AB CD CE ===，四边形ACBD 是正方形AC BC ∴=22218AC BC AB +==Q3AC BC ∴==则这个长方体的表面积为24233434184866AC BC AC CE ⋅+⋅=⨯⨯+⨯⨯=+= 故选：C ．【点睛】本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．7．如图所示的几何体是由5个相同的小正方体组成的，下列有关三视图面积的说法中正确的是（）A．左视图面积最大B．俯视图面积最小C．左视图与主视图面积相等D．俯视图与主视图面积相等【答案】D【解析】【分析】利用视图的定义分别得出三视图进而求出其面积即可．【详解】解：如图所示：则俯视图与主视图面积相等．故选：D．【点睛】此题主要考查了简单组合体的三视图，正确把握三视图的定义是解题关键．8．如图所示，该几何体的主视图是（）A．B．C．D．【答案】D【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．故选D．【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．9．如图所示，该几何体的主视图为（）A．B．C．D．【答案】B【解析】【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选：B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．10．如图是空心圆柱，则空心圆柱在正面的视图，正确的是（）A．B．C．D．【解析】【分析】找出从几何体的正面看所得到的视图即可．【详解】解：从几何体的正面看可得：．故选：C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握三视图所看的位置．11．下面的几何体中，主视图为圆的是（）A．B．C．D．【答案】C【解析】试题解析：A、的主视图是矩形，故A不符合题意；B、的主视图是正方形，故B不符合题意；C、的主视图是圆，故C符合题意；D、的主视图是三角形，故D不符合题意；故选C．考点：简单几何体的三视图．12．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【分析】【详解】从上往下看，易得一个正六边形和圆．13．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【详解】解：四棱锥的主视图与俯视图不同．故选B．【点睛】考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．14．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．【答案】C【解析】【分析】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，据此可得．【详解】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，所以其主视图为：故选C．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．15．已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A．60πcm2B．65πcm2C．90πcm2D．130πcm2【答案】B【解析】【分析】先利用三视图得到底面圆的半径为5cm，圆锥的高为12cm，再根据勾股定理计算出母线长为13cm，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．【详解】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，所以圆锥的母线长＝2251213+=（cm）所以这个圆锥的侧面积＝12513652ππ⨯⨯=g（cm2），故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．16．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．17．如图，由若干个大小相同的小正方体搭成的几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】根据简单几何体的三视图即可求解.【详解】解：左视图有3列，每列小正方形数目分别为2、1、1.故选：C.【点睛】此题主要考查简单几何体的三视图，熟练画图是解题关键.18．下列水平放置的几何体中，俯视图是矩形的为（）A．B． C．D．【答案】B【解析】【分析】俯视图是从物体上面看，所得到的图形．【详解】A ．圆柱俯视图是圆，故此选项错误；B ．长方体俯视图是矩形，故此选项正确；C ．三棱柱俯视图是三角形，故此选项错误；D ．圆锥俯视图是圆，故此选项错误；故选B ．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．19．下面四个几何体中，左视图是四边形的几何体共有（）A ．1个B ．2个C ．3个D ．4个【答案】B【解析】简单几何体的三视图．【分析】左视图是从左边看到的图形，因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是四边形的几何体是圆柱和正方体2个．故选B ．20．一个几何体的三视图如图所示，则这个几何体的表面积是（）A ．25cmB ．28cmC ．29cmD ．210cm【答案】D【解析】【分析】由题意推知几何体为长方体，长、宽、高分别为1cm 、1cm 、2cm ，根据长方体的表面积公式即可求其表面积．【详解】由题意推知几何体是长方体，长、宽、高分别1cm 、1cm 、2cm ，所以其面积为：()()2211121210cm⨯⨯+⨯+⨯=，故选D ．【点睛】本题考查了由三视图还原几何体、长方体的表面积，熟练掌握常见几何体的三视图是解题的关键.。

九年级数学下册第二十九章《投影与视图》综合知识点总结(培优提高)

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．“圆柱与球的组合体”如下图所示，则它的三视图是（）A．B．C．D．2．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图，则组成这个几何体的小正方体最多块数是（）A．9 B．10 C．11 D．123．如图所示，该几何体的主视图为（）A ．B ．C ．D ． 4．如图所示的几何体的主视图是（）A ．B ．C ．D ． 5．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A ．B ．C ．D ．6．用大小和形状完全相同的小正方体木块搭成一-个几何体，使得它的正视图和俯视图如图所示,则搭成这样的一个几何体至少需要小正方体木块的个数为( )A ．22个B ．19个C ．16个D ．13个7．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm 8．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱9．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m10．如图所示是某几何体从三个方向看到的图形，则这个几何体是()A．三棱锥B．圆柱C．球D．圆锥11．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）A．3个B．4个C．5个D．6个12．一个几何体由一些大小相同的小正方体组成，如图是它的主视图和左视图，那么组成该几何体所需小正方体的个数最少为()A．4 B．5C．6 D．713．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．14．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．二、填空题15．已知：如图是由若干个大小相同的小正方体所搭成的几何体从正面、左面和上面看到的形状图，则搭成这个几何体的小正方体的个数是_______．16．如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有乙滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外币A处到达内壁B处的最短距离为_______．17．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．18．如图是某几何体的三视图，则该几何体左视图的面积为_________．19．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝_____．20．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.21．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多有________．22．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是____．23．如图，△ABC与△A′B′C′是位似图形，且顶点都在格点上，则位似中心的坐标是__．24．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由___________个这样的正方体组成.25．由n个相同的小正方体堆成的几何体，其视图如下所示，则n的最大值是_____．26．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题27．如图，若干个完全相同的小正方体堆成一个几何体．（1）请在图中方格中画出该几何体的左视图和俯视图．（2）用若干小立方体搭一个几何体，使得它的左视图和俯视图与你在方格中所画的一致，则这样的几何体最多要个小立方块．（3）若小正方体的棱长为1cm，如果将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，求需喷漆部分的面积．28．如图，AB和DE直立在地面上的两根立柱，已知AB=5m,某一时刻AB在太阳光下的影子长BC=3m．（1）在图中画出此时DE在太阳光下的影子EF；（2）在测量AB影子长时，同时测量出EF=6m，计算DE的长．29．用5个棱长为1的正方体组成如图所示的几何体.(1)该几何体的体积是立方单位，表面积是平方单位(包括底面积);(2)请在方格纸中用实线画出它的三个视图.30．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数．（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图．（2）根据三视图，这个组合几何体的表面积为多少个平方单位？（包括底面积）（3）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中．【参考答案】一、选择题1．A2．C3．B4．C5．C6．D7．C8．D9．A10．D11．B12．B13．B14．A二、填空题15．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几16．20cm【分析】将杯子侧面展开建立A关于EF的对称点A′根据两点之间线段最短可知A′B的长度即为所求【详解】解:如答图将杯子侧面展开作A关于EF的对称点A′连接A′B则A′B即为最短距离根据勾股定理17．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键18．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考19．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N＝4＋2＋1＝20．4或5【解析】如图方块有4或5块21．6【解析】符合条件的最多情况为：即最多为2+2+2=622．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体23．（90）【详解】根据位似图形的定义连接A′AB′B并延长交于(90)所以位似中心的坐标为(90)故答案为：(90)24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为1325．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】根据几何体三视图的定义即可得．【详解】从正面看和从左面看得到的平面图形都是一个圆和一个矩形的组合图形，从上面看得到的平面图形是一个圆环，观察四个选项可知，只有选项A符合，故选：A．【点睛】本题考查了几何体的三视图，熟练掌握定义是解题关键．2．C解析：C【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再根据主视图与俯视图得出答案．【详解】解：根据几何体的主视图和俯视图，可以得出那个主视图看最少5个，那个俯视图看，最左边正方形前后可以有三列，分别有三个⨯+个．故最多有332=11故选C．【点睛】本题考查了三视图的应用，根据从俯视图看，最左边正方形前后可以有三列，分别有三个从而得出答案是解决问题的关键．3．B解析：B【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．4．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.5．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．6．D解析：D【分析】先根据俯视图判断出这个几何体的行列数，然后根据正视图推算每列小正方体的最少个数，最后将各列的小正方体个数求和即可得．【详解】由俯视图可得，这个几何体共有3行3列，其中左边一列有2行，中间一列有2行，右边一列有3行由正视图可得，左边一列2行中的最高层数为2，则这列小正方体最少有213+=个中间一列2行中的最高层数为3，则这列小正方体最少有314+=个右边一列3行中的最高层数为4，则这列小正方体最少有4116++=个因此，这个几何体的一种可能的摆放为2,3,41,1,10,0,1（数字表示所在位置小正方体的个数），小正方体最少有34613++=个故选：D．【点睛】本题考查了三视图（俯视图、正视图）的定义，根据俯视图和正视图得出几何体的实际可能摆放是解题关键．另一个重要概念是左视图，这是常考知识点，需掌握．7．C解析：C【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．8．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D ．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．9．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 10．D解析：D【解析】试题∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是一个圆，∴此几何体为圆锥．故选D ．11．B解析：B【解析】试题根据俯视图而得出，第一行第一列有2个正方形，第二列有1个正方体，第二行第二列有1个正方体，共需正方体2+1+1=4.故选B.12．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，所以图中的小正方体最少3+2=5块．故选B．【点睛】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽．13．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．14．A解析：A【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．二、填空题15．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几解析：6【分析】根据主视图和俯视图判断几何体的底层的正方体的个数，根据主视图和左视图判断几何体的第二和第三层的正方体的个数，计算即可．【详解】解：从主视图和俯视图可知，几何体的底层有4个正方体，从主视图和左视图可知，几何体的第二和第三层各一个正方体，则搭成这个几何体的小正方体的个数为：4+1+1=6，故答案为：6．【点睛】本题考查的是由三视图判断几何体，掌握几何体的主视图、左视图和俯视图的概念是解题的关键．16．20cm【分析】将杯子侧面展开建立A关于EF的对称点A′根据两点之间线段最短可知A′B的长度即为所求【详解】解:如答图将杯子侧面展开作A关于EF 的对称点A′连接A′B则A′B即为最短距离根据勾股定理解析：20 cm．【分析】将杯子侧面展开，建立A关于EF的对称点A′，根据两点之间线段最短可知A′B的长度即为所求.【详解】解:如答图，将杯子侧面展开，作A关于EF的对称点A′，连接A′B，则A′B即为最短距离．根据勾股定理，得2222A B A D BD121620'='+=+=（cm）．故答案为：20cm.【点睛】本题考查了平面展开---最短路径问题，将图形展开，利用轴对称的性质和勾股定理进行计算是解题的关键．同时也考查了同学们的创造性思维能力．17．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键解析：6.4【分析】根据平行投影,同一时刻物长与影长的比值固定即可解题.【详解】解：由题可知：1.628树高,解得：树高=6.4米.【点睛】本题考查了投影的实际应用,属于简单题,熟悉投影概念,列比例式是解题关键.18．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2【解析】【分析】由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为＝，故答案为：2．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．19．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N＝4＋2＋1＝解析：16【分析】主视图、俯视图是分别从物体正面、上面看所得到的图形．【详解】易得第一层有4个正方体，第二层最多有3个正方体，最少有2个正方体，第三层最多有2个正方体，最少有1个正方体，M＝4＋3＋2＝9，N＝4＋2＋1＝7，所以M＋N＝9＋7＝16．故答案为：16．【点睛】此题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．20．4或5【解析】如图方块有4或5块解析：4或5【解析】如图方块有4或5块.21．6【解析】符合条件的最多情况为：即最多为2+2+2=6解析：6【解析】符合条件的最多情况为：即最多为2+2+2=622．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体解析：8【解析】试题分析：根据从上边看得到的图形是俯视图，可知从上边看是一个梯形：上底是1，下底是3，两腰是2，周长是1+2+2+3=8，故答案为8．考点：1、简单组合体的三视图；2、截一个几何体23．（90）【详解】根据位似图形的定义连接A′AB′B并延长交于(90)所以位似中心的坐标为(90)故答案为：(90)解析：（9，0）【详解】根据位似图形的定义，连接A′A，B′B并延长交于(9，0)，所以位似中心的坐标为(9，0)．故答案为：(9，0)．24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为13解析：13【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．【详解】易得第一层最多有9个正方体，第二层最多有4个正方体，所以此几何体共有13个正方体．故答案为13．25．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n 的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯解析：18【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，底面最多有2327++=个，第二层最多有2327++=个，第三层最多有2024++=个则n 的最大值是77418++=故答案为：18．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键．26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题27．（1）见解析；（2）14；（3）230cm【分析】（1）从上面看得到从左往右3列正方形的个数依次为3，2，1，依此画出图形即可；从左面看得到从左往右3列正方形的个数依次为3，2，1，；依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最多个数相加即可；（3）数一数有多少个正方形露在外面即可求得面积．【详解】解：（1）如图所示：（2）由俯视图易得最底层有6个小立方块，第二层最多有5个小立方块，第三层最多有3个小立方块，所以最多有6+5+3=14个小立方块．故答案为：14；（3）若将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，30cm，则需要喷6×2+6×2+6=30个小正方形，面积为230cm．故需喷漆部分的面积为2【点睛】本题考查了作图-三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，俯视图决定底层立方块的个数，易错点是由左视图得到其余层数里最多的立方块个数．28．（1）详见解析；（2）10m【分析】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影；（2）易证△ABC∽△DEF，再根据相似三角形的对应边成比例进行解答即可.【详解】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影．（2）∵AC∥DF，∴∠ACB=∠DFE，∵∠ABC=∠DEF=90°，∴△ABC∽△DEF，∴AB：DE=BC：EF，∵AB=5m，BC=3m，EF=6m，∴5：DE=3：6，∴DE=10m．【点睛】本题主要考查相似三角形的应用，解此题的关键在于熟练掌握相似三角形的判定与性质. 29．（1）5；22；（2）见解析.【分析】（1）根据几何体的形状得出立方体的体积和表面积即可；（2）主视图有3列，从左往右每一列小正方形的数量为2，1，1；左视图有2列，小正方形的个数为2，1；俯视图有3列，从左往右小正方形的个数为1，2，1．【详解】解：（1）几何体的体积：1×1×1×5=5（立方单位），表面积：小正方体被遮住的面有8个，所以表面积为：1×1×22=22（平方单位）；（2）如图所示：【点睛】此题主要考查了画几何体的三视图，关键是掌握三视图所看位置．30．（1）见解析；（2）24；（3）1，4，1；1，1，4；4，1，1，见解析【分析】（1）从正面看到的图形是两列，第一列有两个正方形，第二列有三个正方形；从左面看有两列，第一列有三个正方形，第二列有一个正方形．（2）根据三视图可以求出表面积，（3）要使表面积最大，则需满足两正方体重合的最少，将其中的两个位置各放1个，其余都放在剩下的位置上即可．【详解】解：（1）这个几何体的主视图和左视图如图所示：（2）俯视图知：上面共有3个小正方形，下面共有3个小正方形；由左视图知：左面共有4个小正方形，右面共有4个正方形；由主视图知：前面共有5个小正方形，后面共有5个正方形，故可得表面积为：2×（3+4+5）＝24；（3）要使表面积最大，则需满足两正方体重合的最少，此时俯视图为：【点睛】考查简单几何体的三视图，从三个方向看物体的形状实际就是从三个方向的正投影所得到的图形．。

投影与视图(知识点+题型分类练习+答案)

当平行光线垂直投影面时叫正投影。

投影三视图都是正投影。

三个图的位置展示：要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．（1）主视图：三视图（2）左视图：（3）俯视图：投影与视图专题练习类型一：平行投影1.有两根木棒AB、CD在同一平面上竖着，其中AB这根木棒在太阳光下的影子BE如图（1）所示，则CD这根木棒的影子DF应如何画?2.如图所示，某居民小区内A、B两楼之间的距离MN=30米，两楼的高都是20米，A楼在B楼正南，B 楼窗户朝南.B楼内一楼住户的窗台离小区地面的距离DN=2米，窗户高CD=1.8米.当正午时刻太阳光线与地面成30°角时，A楼的影子是否影响B楼的一楼住户采光？若影响，挡住该住户窗户多高？若不影响，请说明理由.（参考数据：2≈1.414，3≈1.732，5≈2.236）3.如图所示，在一天的某一时刻，李明同学站在旗杆附近某一位置，其头部的影子正好落在旗杆脚处，那么你能在图中画出此时的太阳光线及旗杆的影子吗？4.已知，如图所示，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m. （1）请你在图中画出此时DE在阳光下的投影.（2）在测量AB的投影时，同时测量出DE在阳光下时投影长为6m.请你计算DE的长.类型二：中心投影1.如图所示，小明在广场上乘凉，图中线段AB表示站在广场上的小明，线段PO表示直立在广场上的灯杆，点P表示照明灯.（1）请你在图中画出小明在照明灯P照射下的影子.（2）如果灯杆高PO=12m，小明身高AB=1.6m，小明与灯杆的距离BO=13m，请求出小明影子的长度.2.确定图中路灯灯泡所在的位置。

(专题精选)初中数学投影与视图真题汇编及答案解析

（专题精选）初中数学投影与视图真题汇编及答案解析一、选择题1．如图所示的几何体是由4 个大小相同的小立方体搭成，其俯视图是（）A．B．C．D．【答案】C【解析】试题分析：根据三视图的意义，可知俯视图为从上面往下看，因此可知共有三个正方形，在一条线上.故选C.考点：三视图2．如图是一个正六棱柱的茶叶盒，其俯视图为（）A．B．C．D．【答案】B【解析】【分析】【详解】解：正六棱柱的俯视图为正六边形．故选B．考点：简单几何体的三视图．3．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c2【答案】D【解析】【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．4．如图，是由若干个相同的小正方形搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方形的个数不可能是（）A．3 B．4 C．5 D．6【答案】D【解析】【分析】根据主视图和左视图画出可能的俯视图即可解答.【详解】由主视图和左视图得到俯视图中小正方形的个数可能为：∴这个几何体的小正方形的个数可能是3个、4个或5个，故选：D.【点睛】此题考查由三视图判断几何体，正确掌握各种简单几何体的三视图是解题的关键.5．某种工件是由一个长方体钢块中间钻了一个上下通透的圆孔制作而成，其俯视图如图所示，则此工件的左视图是（）A．B．C．D．【答案】A【解析】从左面看应是一长方形，看不到的应用虚线，由俯视图可知，虚线离边较近，故选A．6．如图是某几何体的三视图，则这个几何体可能是（）A．B．C．D．【答案】B【解析】【分析】根据主视图和左视图判断是柱体，再结合俯视图即可得出答案.【详解】解：由主视图和左视图可以得到该几何体是柱体，由俯视图是圆环，可知是空心圆柱.故答案选：B.【点睛】此题主要考查由几何体的三视图得出几何体，熟练掌握常见几何体的三视图是解题的关键.7．在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能是（）A．B．C．D．【答案】A【解析】解：将矩形木框立起与地面垂直放置时，形成B选项的影子；将矩形木框与地面平行放置时，形成C选项影子；将木框倾斜放置形成D选项影子；根据同一时刻物高与影长成比例，又因矩形对边相等，因此投影不可能是A选项中的梯形，因为梯形两底不相等．故选A．8．在娱乐节目“墙来了！”中，参赛选手背靠水池，迎面冲来一堵泡沫墙，墙上有人物造型的空洞．选手需要按墙上的造型摆出相同的姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一块几何体恰好能以右图中两个不同形状的“姿势”分别穿过这两个空洞，则该几何体为()A．B．C．D．【答案】C【解析】试题分析：通过图示可知，要想通过圆，则可以是圆柱、圆锥、球，而能通过三角形的只能是圆锥，综合可知只有圆锥符合条件.故选C9．如图所示，该几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据几何体的三视图求解即可.【详解】解：从左边看是一个矩形，中间有两条水平的虚线，故选：B．【点睛】本题考查的是几何体的三视图，熟练掌握几何体的三视图是解题的关键. 10．图是由四个完全相同的正方体组成的几何体，这个几何体的左视图是 ( )A．B．C．D．【答案】C【解析】【分析】根据物体的左视图是从左边看到的图形判断即可．【详解】解：从左边看是竖着叠放的2个正方形，故选C．【点睛】本题主要考查了简单组合体的三视图，属于基础题型，掌握简单几何体的三视图是解题的关键．11．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．12．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．两人的影子长度不确定【答案】D【解析】【分析】在同一路灯下由于位置不确定，根据中心投影的特点判断得出答案即可．【详解】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选D．【点睛】本题综合考查了平行投影和中心投影的特点和规律．平行投影的特点是：在同一时刻，不同物体的物高和影长成比例．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．13．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【答案】B【解析】【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【详解】由主视图和左视图可确定所需正方体个数最少时俯视图（数字为该位置小正方体的个数）为：则搭成这个几何体的小正方体最少有5个，故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．【详解】请在此输入详解！【点睛】请在此输入点睛！14．如图是一个大正方体切去一个小正方体形成的几何体，它的左视图是( )A．B．C．D．【答案】B【解析】【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中【详解】从几何体的左边看可得到一个正方形，正方形的右上角处有一个小正方形，故选B.【点睛】本题考查了三视图的知识，掌握主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图是解题的关键．15．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【答案】C【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.16．如图所示的几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】找到从正面看所得到的图形即可．【详解】解：从正面可看到从左往右2列一个长方形和一个小正方形，故选A．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．17．如图，这是一个机械模具，则它的主视图是()A．B．C．D．【答案】C【解析】【分析】根据主视图的画法解答即可.【详解】A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；D.是俯视图，故本选项错误.故答案选C.【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断.18．如图是某几何体得三视图，则这个几何体是（）A．球B．圆锥C．圆柱D．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B．19．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）A．俯视图B．主视图C．俯视图和左视图D．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.20．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．【答案】C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．。

投影经典题型总结

主
分析：由主视图可知，物体的正面是正五边形；由俯视图可知，由上向下看到物体有两个面的视
视图
图是矩形，它们的交线是一条棱 (中间的实线表
示)，可见到，另有两条棱 (虚线表示) 被遮挡；由左视图可知，物体左侧有两个面的视图是矩形，
俯视图
它们的交线是一条棱 (中间的实线表示)，可见到.
综合各视图可知，物体的形状是正五棱柱.
左
视
图
解：物体是正五棱柱形状的，如图所示.
【方法总结】由三视图想象立体图形时，先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面的局部形状，然后再综合起来考虑整体图形．
根据下列物体的三视图，填出几何体的名称： (1) 如图①所示的几何体是__六__棱_柱_____； (2) 如图②所示的几何体是__圆__台_____.
主视图俯视图左视图主视图俯视图左视图
图①
图②
九.根据三视图画出几何体的图形
请根据下面提供的三视图，画出几何图形.
主视图
左视图
解：如下图所示：
俯视图
请根据下面提供的三视图，画出几何图形.
(1) 主视图左视图
解：如下图所示：
俯视图
请根据下面提供的三视图，画出几何图形. (2) 主视图左视图解：如下图所示：
主视图左视图
俯视图
画出图中的几何体的三视图. 解：如图所示：
下图是一根钢管的直观图，画出它的三视图．
解：钢管的三视图为：
主
左
视
视
图
图
俯视图
七.根据三视图描述较简单物体的形状如图，分别根据三视图(1) (2)说出立体图形的名称.
图(1)
图(2)

投影与视图全集汇编附答案解析

投影与视图全集汇编附答案解析一、选择题1．已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A．60πcm2B．65πcm2C．90πcm2D．130πcm2【答案】B【解析】【分析】先利用三视图得到底面圆的半径为5cm，圆锥的高为12cm，再根据勾股定理计算出母线长为13cm，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．【详解】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，所以圆锥的母线长＝2251213+=（cm）所以这个圆锥的侧面积＝12513652ππ⨯⨯=g（cm2），故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．2．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情况．若由图1变到图2，不变化的是（）A．主视图B．主视图和左视图C．主视图和俯视图D．左视图和俯视图【答案】B【解析】【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【详解】主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变；左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变；俯视图底层的正方形位置发生了变化．∴不改变的是主视图和左视图．故选：B ．【点睛】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．3．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（）A ．48B ．57C ．66D ．48236【答案】C【解析】【分析】先根据三视图画出长方体，再根据三视图得出32,4AB CD CE ===，然后根据正方形的性质求出,AC BC 的长，最后根据长方体的表面积公式即可得．【详解】由题意，画出长方体如图所示：由三视图可知，32,4AB CD CE ===，四边形ACBD 是正方形AC BC ∴=22218AC BC AB +==Q3AC BC ∴==则这个长方体的表面积为24233434184866AC BC AC CE ⋅+⋅=⨯⨯+⨯⨯=+= 故选：C ．【点睛】本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．4．下面是一个几何体的俯视图，那么这个几何体是（）A．B．C．D．【答案】B【解析】【分析】根据各个选项中的几何体的俯视图即可解答.【详解】解：由图可知，选项B中的图形是和题目中的俯视图看到的一样，故选：B．【点睛】本题考查由三视图判断几何体，俯视图是从上向下看得到的图纸，熟练掌握是解题的关键.5．如图，是由一个圆柱体和一个长方体组成的几何体，其主视图是( )A．B．C．D．【答案】B【解析】试题分析：长方体的主视图为矩形，圆柱的主视图为矩形，根据立体图形可得：主视图的上面和下面各为一个矩形，且下面矩形的长比上面矩形的长要长一点，两个矩形的宽一样大小．考点：三视图．6．一个几何体的三视图如图所示，则这个几何体的表面积是（）A ．25cmB ．28cmC ．29cmD ．210cm【答案】D【解析】【分析】由题意推知几何体为长方体，长、宽、高分别为1cm 、1cm 、2cm ，根据长方体的表面积公式即可求其表面积．【详解】由题意推知几何体是长方体，长、宽、高分别1cm 、1cm 、2cm ，所以其面积为：()()2211121210cm⨯⨯+⨯+⨯=，故选D ．【点睛】本题考查了由三视图还原几何体、长方体的表面积，熟练掌握常见几何体的三视图是解题的关键.7．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A ．从前面看到的形状图的面积为5B ．从左面看到的形状图的面积为3C ．从上面看到的形状图的面积为3D ．三种视图的面积都是4【答案】B【解析】 A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．8．如图，是由若干个相同的小正方形搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方形的个数不可能是（）A．3 B．4 C．5 D．6【答案】D【解析】【分析】根据主视图和左视图画出可能的俯视图即可解答.【详解】由主视图和左视图得到俯视图中小正方形的个数可能为：∴这个几何体的小正方形的个数可能是3个、4个或5个，故选：D.【点睛】此题考查由三视图判断几何体，正确掌握各种简单几何体的三视图是解题的关键.9．如图所示，该几何体的主视图为（）A．B．C．D．【答案】B【解析】【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选：B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．10．如图所示的几何体是由4 个大小相同的小立方体搭成，其俯视图是（）A．B．C．D．【答案】C【解析】试题分析：根据三视图的意义，可知俯视图为从上面往下看，因此可知共有三个正方形，在一条线上.故选C.考点：三视图11．如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据求得这个几何体的侧面积是（）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm【答案】C【解析】【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm ，高是3cm ．所以该几何体的侧面积为2π×1×3＝6π（cm 2）．故选C ．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．12．从不同方向观察如图所示的几何体，不可能看到的是（）A ．B ．C ．D ．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D 是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A 是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C 是该物体的俯视图；没有出现的是选项B ．故选B ．13．如图所示的某零件左视图是（）A．B．C．D．【答案】B【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看是一个矩形，其中间含一个圆，如图所示：故选：B．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．14．下列四个立体图形中，其主视图是轴对称图形但不是中心对称图形的是( ) A．B．C．D．【答案】C【解析】【分析】根据轴对称图形和中心对称图形的概念结合各几何体的主视图逐一进行分析即可.【详解】A、主视图是正方形，正方形是轴对称图形，也是中心对称图形，故不符合题意；B、主视图是矩形，矩形是轴对称图形，也是中心对称图形，故不符合题意；C、主视图是等腰三角形，等腰三角形是轴对称图形，不是中心对称图形，故符合题意；D、主视图是圆，圆是轴对称图形，也是中心对称图形，故不符合题意，故选C．【点睛】本题考查了立体图形的主视图，轴对称图形、中心对称图形，熟练掌握相关知识是解题的关键.15．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．16．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.17．如图是某几何体的三视图，则该几何体的全面积等于()A．112 B．136 C．124 D．84【答案】B【解析】试题解析：该几何体是三棱柱.如图：由勾股定理22543-=，326⨯=，全面积为：164257267247042136.2⨯⨯⨯+⨯⨯+⨯=++=故该几何体的全面积等于136．故选B.18．如图所示的几何体，它的主视图是（）A．B．C．D．【解析】【分析】找到从几何体的正面看所得到的图形即可．【详解】解：从正面看有两列，从左到右每列正方形的个数分别为：3、1，所以选项B符合题意．故选：B．【点睛】此题主要考查了简单几何体的三视图，关键是掌握主视图所看的位置．19．如图是某几何体得三视图，则这个几何体是（）A．球B．圆锥C．圆柱D．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B．20．在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能是（）A．B．C．D．【答案】A解：将矩形木框立起与地面垂直放置时，形成B选项的影子；将矩形木框与地面平行放置时，形成C选项影子；将木框倾斜放置形成D选项影子；根据同一时刻物高与影长成比例，又因矩形对边相等，因此投影不可能是A选项中的梯形，因为梯形两底不相等．故选A．。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

投影与视图知识点一:三视图1、画物体的三视图时，应首先确定的位置，画出，然后在主视图的下面画出，在主视图的右面画出。

2、主视图反映物体的和，俯视图反映物体的和，左视图反映物体的和，因此在画三视图时，主、俯．．．视图要．．．对正，主、左视图要．．．．．．．．．平齐，左、俯视图要．．．．．．．．．相等．．3、在画视图时，看得见部分的轮廓线要画成线，看不见部分的轮廓线要画成线。

知识点二:投影1、一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子．．叫做物体的________，照射光线叫做________，投影所在的平面叫做___________。

2、有时光线是一组互相平行的射线，例如太或探照灯光的一束光中的光线。

由平行光线形成的投影是_____________。

3、太与影子的关系：物体在太照射的不同时刻，不但影子的大小在变化，而且影子的方向也在变化，在早晨太阳位于正，此时的影子较长，位于_______:在上午，影子随着太阳位置的变化，其长度逐渐变短，方向向正北方向移动；中午影子最短，方向正北；下午，影子的长度又逐渐______,其方向向正东移动。

3、由同一点（点光源发出的光线）形成的投影叫做__________。

4、投影线垂直于投影面产生的投影叫做_________。

5、产生中心投影光源的确定：分别自两个物体的顶端及其影子的顶端作_________,这两条直线的________,即为光源的位置。

知识点三、探究 “投影”类考题“投影”是现行初中数学教材新增的一个知识点，其解题的核心是抓住某一时刻物高与影长的变化规律，探究一：比例求高“投影”类题题型1 （2006年市）如图1，小华为了测量所住楼房的高度，他请来同学帮忙，在下测量了同一时刻他自己的影长和楼房的影长分别是0.5米和15米.已知小华的身高为1.6米，那么他所住楼房的高度为________米.变化1－1 如果物体的投影一部分落在平地上，另一部分落在坡面上：如图2，在斜坡的顶部有一铁塔AB ，B 是CD 的中点，CD 是水平的，在的照射下，塔影DE 留在坡面上．已知铁塔底座宽CD=12 m ，塔影长DE=18 m ，小明和小华的身高都是1.6m ，同一时刻，小明站在点E 处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2m 和1m ，那么塔高AB 为( )(A)24m (B)22m (C)20 m (D)18 m变化1－2 如果物体的投影一部分落在平地上，另一部分落在台阶上：兴趣小组的同学要测量树的高度．在下，一名同学测得一根长为1米的竹竿的影长为0.4米，同时另一名同学测量树的高度时，发现树的影子不全落在地面上，有一部分落在教学楼的第一级台阶上，测得此影子长为0.2米，一级台阶高为0.3米，如图3，若此时落在地面上的影长为4.4米，则树高为（）(A)11.5米 (B)11.75米 (C)11.8米 (D)12.25米变化1－3 如果将上题中的DE 改为斜坡，再改变部分已知条件梅华中学九年级数学课外学习小组某下午实践活动课时，测量朝西教学楼前的旗杆AB 的高度．如图5，当从正西方向照射过来时，旗杆AB 的顶端A的影子落在教学楼前的坪地C 处，测得影长CE=2 m,图1图2图3DE=4m ,BD=20m，DE与地面的夹角30α=．在同一时刻，测得一根长为1m 的直立竹竿的影长恰为4m．根据这些数据求旗杆AB的高度．（结果保留两个有效数字）探究二：三角函数求高“投影”类题题型2 （2007年）如图7，当太与地面成55°角时，直立于地面的玲玲测得自己的影长为1.16m，则玲玲的身高约为m．（精确到0.01m）变化2－1如果将太改为照明灯，再适当改变已知条件和问题的形式：（2007年市）如图9所示，点P表示广场上的一盏照明灯．若小丽到灯柱MO的距离为4.5米，照明灯P到灯柱的距离为1.5米，小丽目测照明灯P的仰角为55°，她的目高QB为1.6米，试求照明灯P到地面的距离（结果精确到0.1米）．.探究三：相似三角形求高“投影”类题题型3 （2007年市）如图11，为了测量学校旗杆的高度，小东用长为3.2 m的竹竿做测量工具。

移动竹竿、旗杆顶端的影子恰好落在地面的同一点，此时，竹竿与这一点相距8m，与旗杆相距22m，则旗杆的高为__________m．变化3－1 如果将上题的太线的平行投影改为灯具的中心投影，再适当改变已知条件和问题的形式：（2008年聊城市）如图12，路灯（P点）距地面8米，身高1.6米的小明从距路灯的底部（O点）20米的A点，沿OA所在的直线行走14米到B点时，身影的长度是变长了还是变短了？变长或变短了多少米？图8图7图9图11单元检测1、一个长方体的左视图、俯视图及相关数据如图所示，则其主视图的面积为（）A．6 B．8 C．12 D．242、如图2，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（）A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长3、一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，22B．2，22C．3，2 D．2，34、在一个晴朗的上午，皮皮拿着一块正方形术板在下做投影实验，正方形木板在地面上形成的投影不可能是（）32左视图4俯视图5、如图，是一个工件的三视图，则此工件的全面积是（A ）85πcm 2 （B ）90πcm 2 （C ）155πcm 2 （D ）165πcm 26、一个几何体的三视图如右图所示，那么这个几何体的侧面积是A. 4πB.6πC. 8πD. 12π7、由一些大小相同的小正方体搭成的几何体的俯视图如图所示，其中正方形中的数字表示该位置上的小正方体的个数，那么该几何体的左视图是（）8、如图是一房子的示意图，则其左视图是（）9、有一个铁制零件（正方体中间挖去一个圆柱形孔）如图放置，它的左视图是（）1 2A .B .C .D .2 31（第11题）3 2310、如图是四棱锥（底面是矩形，四条侧棱等长），则它的俯视图是（）．A．B．C．D．11、如图是一个包装盒的三视图，则这个包装盒的体积是（）A．3192πcm B．31152πcm C．32883cm D．33843cm12、两个大小不同的球在水平面上靠在一起，组成如图所示的几何体，则该几何体的左视图是（）（A）两个外离的圆（B）两个外切的圆（C）两个相交的圆（D）两个切的13、.如图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，那么该几何体的主视图为12cm4cm14、一个几何体的三视图如图12：其中主视图都是腰长为4、底边为2的等腰三角形，则这个几何体的侧面展开图的面积为（）A．2πB．12πC．4πD．8π15、16、小正方体组成的立体图形，它的左视图为（）17、右图是由四个小正方体叠成的一个立体图形，那么它的俯视图是（）18、下列图形中，不是正方形的表面展开图的是（）A．B．C．D．19、如图，桌上放着一摞书和一个茶杯，从左边看到的图形是( ) DA．B．C．D．第12题图42 24左视图右视图俯视图A．B．C．D．A B C第22题从正面看20、左下图是由若干个小正方形所搭成的几何体及从上面看这个几何体所看到的图形，那么从左边看这个几何体时, 所看到的几何图形是( )21、如图是每个面上都有一个汉字的正方体的一种展开图，那么在正方体的表面，与“迎”相对的面上的汉字是（） A 、文 B 、明 C 、奥 D 、运 22、如图，是由8相同的小立方块搭成的几何体的左视图，它的三个视图是2×2的正方形．若拿掉若干个小立方块后（几何体不倒掉．．．），其三个仍都为2×2的正方形，则最多能小立方块的个数为A ．1B ．2C ．3D ．423、在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来．如图所示，则这堆正方体货箱共有（） A ．9箱 B ．10箱 C ．11箱 D ．12箱二、填空13、如图是某几何体的表面展开图，则这个几何体是____________。

14、一个几何体的三视图如图，则这个几何体是（A ）圆锥（B ）三棱锥（C ）球（D ）圆锥15、一个几何体是由一些大小相同的小正方体摆成的，其主视图与左视图如图所示，则组成这个几何体的小正方体最少有________个.16、如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是 .(D) (C) 从上面看从左面看讲文明迎奥运左视图主视图俯视图（23题图）17、三角尺在灯泡O 的照射下在墙上形成影子（如图6所示）.现测得20cm 50cm OA OA '==，，这个三角尺的周长与它在墙上形成的影子的周长的比是．三、解答题18、如图是一个几何体的三视图．（1）写出这个几何体的名称；（2）根据所示数据计算这个几何体的表面积；（3）如果一只蚂蚁要从这个几何体中的点B 出发，沿表面爬到AC 的中点D ，请你求出这个线路的最短路程．19、问题背景在某次活动课中，甲、乙、丙三个学习小组于同一时刻在下对校园中一些物体进行了测量.下面是他们通过测量得到的一些信息：甲组：如图1，测得一根直立于平地，长为80cm 的竹竿的影长为60cm. 乙组：如图2，测得学校旗杆的影长为900cm.丙组：如图3，测得校园景灯（灯罩视为球体，灯杆为圆柱体，其粗细忽略不计）的高度为200cm ，影长为156cm. 任务要求（1）请根据甲、乙两组得到的信息计算出学校旗杆的高度；（2）如图3，设太线NH 与O 相切于点M .请根据甲、丙两组得到的信息，求景灯灯罩的半径（友情提示：如图3，景灯的影长等于线段NG 的影长；需要时可采用等式222156208260+=）.图6A AO 灯三角尺投影俯视图主视图 4 6左视图单位：厘米F图2 图1图3（第23题）。
