(参考)新时达最新S3一体化故障代码及分析表
新时达最新一体化故障代码表
运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm
停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm
停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作
处理：延长减速时间，连接制动电阻；在电源规格围降低电压
79
直流母线欠电压
原因：输入电源发生缺相；发生瞬时停电；输入电源的电压变动太大；
输入电源的接线端子松动；在同一电源系统中存在大启动电流负载
处理：检查输入电源，待输入电压正常，复位后重新启动；检查输入接线；改变电源系统使其符合规格值
80
输出缺相
原因：电梯一体化驱动控制器输出线断线、输出端子松动；
电机功率在电梯一体化驱动控制器最大适用电机容量的1/20以下
处理：检查电机接线；调整电梯一体化驱动控制器容量或电机容量
81
电机过电流
原因：电机电流超过设定值的150％ 1分钟 或200％ 10秒
处理：检查负载
82
编码器反馈故障
原因：PG连线断线；PG接线有误；PG卡硬件故障
处理：检查接线；更换PG卡
当最高楼层小于3时：最大无效动作保护距离=最大楼层高度的1.5倍
当最高楼层大于3时：最大无效动作保护距离=最大楼层高度的2.5倍
30
电梯平层后编码器位置值和楼层楼层数据偏差大于F146设置值
30号故障后,电梯会自动寻零位,如果发生频繁,请检查以下两点:
1. 编码器受干扰
2. 钢丝绳打滑
32
运行中安全回路断
83
停止时有电流
原因：停车时电流流动，未有效阻断故障
新时达故障代码
新时达最新一体化故障代码及分析表新时达故障代码表默认分类2008-12-03 23:56:43 阅读144 评论0 字号：大中小订阅新时达故障代码表故障代码表(F板为例)：02：运行中门锁脱开（急停）03：错位（超过45CM），撞到上限位开关时修正，即层楼置为最高层04：错位（超过45CM），撞到下限位开关时修正，即层楼置为最底层05：电梯到站无法开门06：关门关不上，蜂鸣器响08：通讯中断09：变频器出错，急停，变频器故障对应变频器故障代码表处理10：错位（超过45CM），撞到上终端减速开关时修正11：错位（超过45CM），撞到下终端减速开关时修正12：错位（超过45CM），撞到上终端减速开关时修正13：错位（超过45CM），撞到下终端减速开关时修正15：变频器未输出运行信号到SM-01的JP2.10(X19)16：变频器运行信号在上抱闸前无17：参数错误18：写层时层楼不符20：平层开关动作不正确22：电梯反向溜车23：电梯超速急停24：电梯失速急停31：电梯溜车急停32：安全回路断开急停33：电机电源接触器保护，停止启动34：抱闸接触器保护，停止启动35：抱闸接触器保护，停止启动36：电机电源接触器保护，停止启动37：轿门锁继电器保护，停止启动接触器损坏，不能正常吸合38：抱闸开关故障39：安全回路的触点保护44：门区开关动作不正确45：开门再平层继电器触点保护49：在开门到位的状态下厅门锁与轿门锁不一致50：厅门锁与厅门锁继电器检测不一致51：门连续受阻超过3次52：开门再平层超过10秒仍不平53：控制调速器进线接触器信号与调速器进线接触器触点检测不一致新时达新F菜单及故障代码1 参数一览表参数号参数含义备注出厂设置限制范围单位F0 加速斜率调整启动加速度50 10～95 cm/s2F1 减速斜率调整制动减速度50 10～95 cm/s2F2 S曲线T0 启动初S弯角时间130 50～300 0.01sF3 S曲线T1 加速末S弯角时间110 50～300 0.01sF4 S曲线T2 减速初S弯角时间110 50～300 0.01sF5 S曲线T3 减速末S弯角时间130 50～300 0.01sF6 电梯额定速度电梯标定值175 25～600 cm/sF7 电机额定转速(F162=0) 电动机铭牌值1450 50～3000 rpmF7 限速器转盘直径（F162＝1）1450 50～3000 mmF8 编码器脉冲数编码器经PG卡分频后的每转脉冲数600 150～20000 prF9 锁梯和返基基站1 1～48F10 偏置实层数0 0～10 F11 预设总层数15 2～48 F12 检修速度检修运行时的速度25 0～50 cm/sF13 返平层速度自动找平层时的速度6 0～20 cm/s F14 关门延时1 响应召唤停梯时开门保持时间手拉门时，为调整从厅门关好后到可以响应外召唤的延迟时间40 0～1800 0.1s F15 关门延时2 响应内选停梯时开门保持时间25 0～1800 0.1sF16 开闸延时从内部启动指令到开始打开抱闸的延时时间10 0～250 0.02s F17 抱闸延时从内部停车指令到开始抱闸的延时时间5 0～250 0.02s F18 消防基站1 1～48 F19 第二消防基站1 1～48 F20 延迟返基时间0 0～300 sF21 平层开关动作延迟时间2 0～500 msF22 并联时第二基站0：没有第二基站0 1～48 F23 并联模式0-单梯或并联主梯1-并联副梯2-群控0 0～2F24 驱动模式0-数字量1-模拟量1 0～4F25 输入类型1 X0-X15输入点的常开或常闭设置481 0～65535F26 输入类型2 X16-X31输入点的常开或常闭设置0 0～65535F27 输入类型3 TX0-TX15输入点的常开或常闭设置143 0～65535F28 输入类型4 TX16-TX31输入点的常开或常闭设置0 0～65535F29 服务层站1 设定各层站是否可停靠1-16楼65535 0～65535F30 服务层站2 设定各层站是否可停靠17-32楼65535 0～65535F31 服务层站3 设定各层站是否可停靠33-48楼65535 0～65535 F32 数字量时设置变频器的类型代码0: YASKAWA,CT,FUJI, CT MENTOR II 1: SIMENS2:KEB3：MICO4：SEIE5：Dietz 0 0～5F33 自动运行间隔100 50～65535 0.1s F34 自动运行次数5000 0～65535 F35 消防模式0：中国（包括港、澳）标准1：北美标准12：北美标准2 0 0～2F36 抱闸开关触点检测时间无该触点检测时设为0 0 0～300 0.02sF37～F39 备用*F40 运行次数限制0～65535 100*F41 防犯罪运行基站1 1～48 16位板F42 keb变频器配异步电动机0-否1-是0 0～1 *F43 液晶上三洋富士标志的切换0-三洋1-富士0 0～1 16位板F43 司机状态时蜂鸣和按钮灯模式0－无蜂鸣无闪烁（标准司机模式）1－有蜂鸣无闪烁（标准司机模式）2－无蜂鸣有闪烁（标准司机模式）3－有蜂鸣有闪烁（标准司机模式）16－无蜂鸣无闪烁（老式司机模式）17－有蜂鸣无闪烁（老式司机模式）18－无蜂鸣有闪烁（老式司机模式）19－有蜂鸣有闪烁（老式司机模式）0 0～19 32位板053后的程序版本可以选择16以上的参数F44 RS-485串行通讯本机地址255：RS-232通信255 0～31，255F45 单层或多层减速距离（只有一个段速时也是多层减速距离）130 40～250 Cm F46 双层或多层减速距离（只有两个段速时也是多层减速距离，只有一个段速时不用）310 150～450 CmF47 三层或多层减速距离（只有三个段速时也是多层减速距离，只有两个以下段速时不用）400250～650 CmF48 数字量段给定时再平层时间设定15 0～100 0.02sF49 自动返基站有效0：无1：有，返基后闭门待梯2：有，返基后开门待梯0 0～2F50 前开门允许1 1－16楼65535 0～65535F51 前开门允许2 17－32楼65535 0～65535F52 前开门允许3 33－48楼65535 0～65535F53 后开门允许1 1－16楼0 0～65535F54 后开门允许2 17－32楼0 0～65535F55 后开门允许3 33－48楼0 0～65535F56 上平层调整50对应基准值50 0～100 MmF57 下平层调整50对应基准值50 0～100 MmF58 从内部起动指令到速度曲线给出的延时时间35 0～250 0.02sF59 平层速度调整当该值小于30，标准模式；大于30时，停层方式和多段速相同18 0～100 mm/sF59 有否通信专用识别码选择0：有1：无0 0～1 青岛富士F60 调速器进线接触器触点检测与否0-不检测1-检测1 0～1F61 到站钟和到站灯的给出时离平层位置的距离1200 0～2000 mmF62 防打滑运行限制时间2250 1000～2250 0.02s F63强行多段速段速数设置0：没有1：2段速2：3段速3：4段速4: 5段速0 0～4 F64 检修时能否点动操作门0：不能1：能够0 0～1F65～F112 层楼显示代码F113 F114 备用F115 连续多少时间关门不能关到位就反向开门的设定值有自动门机但没有门限位开关时，为从开始关门到关门限位动作的时间调整80 30～300 0.1s F116 连续多少时间开门不能开到位就反向关门的设定值有自动门机但没有门限位开关时，为从开始开门到开门限位动作的时间调整80 30～300 0.1s F117 强迫关门或保持开门按钮按过后的开门保持时间设定值600 100～6000 0.1s F118 残疾人操作时的开门保持时间设定值100 40～300 0.1sF119 偏置假层数0 0～10F120 防捣乱指令数5 0～10F121 开通强迫关门功能1：开通0 0～1F122 从断开抱闸接触器到抱闸抱住的动作时间25 0～250 0.02sF123 召唤分类0：只有前门召唤1：有前门召唤和后门召唤2：有前门召唤和残疾人用召唤3：有前门召唤、后门召唤及残疾人用召唤0 0～3F124 贵宾层0：表示贵宾层由开关位置决定1 0～48F125 两平层开关间距离仅两层楼电梯使用20 5～50 CmF126 短层减速距离当两层楼之间的距离在30～2000时，用检修速度运行时的减速距离20 0～50 MmF127 平层插板长度仅两层楼电梯使用22 7～60 CmF128 开关门模式设定0～7：都是有开关门限位开关或无自动门机0：标准模式1：开关门自保模式2：关门自保模式3：开门自保模式4：运行时关门自保模式5：6：手拉门(有轿门、有上下集选)7：手拉门(有轿门、只有一召唤按钮)8：手拉门（无轿门、只有一只召唤按钮）16～23：都是有自动门机但无开关门限位开关16：标准模式17：开关门自保模式18：关门自保模式19：开门自保模式20：运行时关门自保模式21：22：手拉门(有上下集选)23：手拉门(只有一召唤按钮)0 0～23F129 开通提前开门和开门再平层功能0：都没有1：有提前开门2：有开门再平层3：两功能都开通0 0－3F130 门区开关是否独立0：没有门区开关独立（门区信号参照平层开关）1：前门门区开关独立2：后门门区开关独立3：前、后门门区开关都独立0 0～3F131 设定有后门操纵箱1：有0 0/1F132 设定有残疾人用操纵箱1：有0 0/1F133 设定有副操纵箱1：有0 0/1F134～F136 真层向量都是65535 0～65535F137～F139 NS-SW功能时设定的服务层都是65535 0～65535F140～F144 电梯ID号远程监控时，被监控电梯的识别号F145～F151 电话号码远程监控时，被监控电梯所连接的电话线的电话号码F152 自动关风扇,照明延迟时间180 0～1800 （秒）32位板F153 是否有厅、轿门锁回路分开并有不一致故障检测0：无1：有0 0～65535 32位板F153 仅供显示用的额定速度0：表示实际速度否则根据该速度作为额定速度来显示0 0～65535 CM/S仅沈阳三洋E板程序F154 变频器前接触器的性质（KMC）0：有前级接触器且断安全回路时断该接触器1：有前级接触器但断安全回路时不断该接触器2：无前级接触器0 0～65535 32位板F155 方向信号是否以迅达方式显示0：否1：是0 0～65535 32位板F156 是否有门锁继电器和安全回路继电器0：有1：无0 0～65535 32位板F157 顶层ACCESS的可运行范围1500 0～3000 (毫米)广日板(北美) F157 四层或多层运行减速距离（只有四个段速时也是多层减速距离，只有三个以下段速时不用）500 350～800 (厘米)青岛富士F158 底层ACCESS的可运行范围1500 0～3000 (毫米)广日板(北美) F158 多层运行减速距离（有五个段速时才用）600 450～1000 (厘米)青岛富士F159 是否有ACCESS功能0：否1：是0 0～65535 广日板F160 是否开通人工去除错误指令功能0：否1：是迅达：0其它：1 0～65535 32位板F161 是否开通每天时间段封锁各层楼功能0：否1：是0 0～65535 32位板F162 测位置的编码器装在马达侧还是限速器侧如果是北美还有有无旁接轿内急停开关的ST继电器选择0：马达侧，无ST继电器1：限速器侧，无ST继电器2：马达侧，有ST继电器3：限速器侧，有ST继电器0 0～65535（广日板）F163 有否功能扩展板（紧急平层装置、地震运行、大楼紧急电源操作）以及大楼紧急电源操作（OEPS）时是否继续运行（仅单梯或并联时）0：无扩展板、无继续运行2：有扩展板、无继续运行3：有扩展板、有继续运行0 0～65535 32位板F164 称量装置类型0：系统不处理称量信号1：称量信号输入主板、但超、满载等信号来自开关（2：称量信号输入轿厢板、但超、满载等信号来自开关）3：称量信号输入主板、超、满载等信号也由称量信号计算（4：称量信号输入轿厢板、超、满载等信号也由称量信号计算）0 0～6553532位板F165 调试运行（不开门）0：正常1：不开门0 0～65535F166 反向时消指令功能选择0：有1：无0 0～65535 北美F168 IC卡服务电梯编号0 1～255F169 IC卡上下召唤选择0：下召唤1：上召唤0 0～1F170 有轿内IC卡登记指令功能时，对应1～16楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1：对应层楼需刷卡登记指令；如果该位是0：对应层楼不需刷卡登记指令；F171 有轿内IC卡登记指令功能时，对应17～32楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1：对应层楼需刷卡登记指令；如果该位是0：对应层楼不需刷卡登记指令；0 0～65535 F172 有轿内IC卡登记指令功能时，对应33～48楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1：对应层楼需刷卡登记指令；如果该位是0：对应层楼不需刷卡登记指令；0 0～65535说明：带*的参数只对特殊厂家可以开通。
新时达一体机故障代码
通讯中断
连续4秒与轿厢板SM-02通讯不上，报故障
自学习后或上电时检察：单层上减速开关动作位置高于顶层楼层高度位置的3/5
自学习后或上电时检察：单层上减速开关动作位置低于最短减速距离
运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置
100mm
运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置
作
只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）
自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5
运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置
150mm
运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置
16上减速开关4错位250mm
12上减速开关2错位250mm
停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm
停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动
作
只安装了一级减速开关，但设置成有2级减速开关（参见F182）
自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5
作
只安装了一级减速开关，但设置成有2级减速开关（参见F182）
自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5
运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置
250mm
运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置
14上减速开关3错位
运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置
新时达最新一体化故障代码表
停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作
自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层
12
上减速开关2错位
自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5
运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm
运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm
停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm
停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作
下减速开关1错位
自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5
自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离
运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm
运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm
停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm
停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作
只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）
19
开关门限位故障
自动状态下开门到位和关门到位同时动作超时1.5s
20
打滑保护故障
当最高楼层小于3时：最大无效动作保护距离=最大楼层高度的1.5倍
当最高楼层大于3时：最大无效动作保护距离=最大楼层高度的2.5倍
(参考)新时达最新S3一体化故障代码及分析表
新时达最新S8一体化故障代码及分析表02 运行中门锁脱开（急停）运行中安全回路在但门锁不在03 电梯上行限位断自动运行时上下限位开关同时动作并且电梯不在最高层上行中上限位断开04 电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开05 门锁打不开故障开门信号输出连续15 秒没有开门到位（门锁信号不在除外），出现3次报故障厅门锁被短接故障: 电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5秒)信号（仅对于厅轿门分开高压输入地有效）06 门锁闭合不上故障关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8次报故障连续4秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8次报故障08 CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障10 上减速开关1错位自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5 自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层11 下减速开关1错位自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5 自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层12 上减速开关2错位自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5 运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）13 下减速开关2错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5 运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）14 上减速开关3错位自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5 运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）15 下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5 运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）16 上减速开关4错位自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5 运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）17 下减速开关4错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5 运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）19 开关门限位故障自动状态下开门到位和关门到位同时动作超时1.5s20 打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作21 电机过热电机过热输入点有输入信号22 电机反转故障持续0.5秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B相反相）23 电梯超速故障速度反馈值大于允许速度持续0.1秒，报故障23。
新时达故障代码.docx
新时达最新一体化故障代码及分析表02 运行中门锁脱开（急停）运行中安全回路在但门锁不在03 电梯上行限位断自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开04 电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开05 门锁打不开故障开门信号输出连续15 秒没有开门到位（门锁信号不在除外），出现3 次报故障厅门锁被短接故障: 电梯在门区，有厅门锁信号但没有轿门锁且有开门限位（持续1.5 秒）信号（仅对于厅轿门分开高压输入地有效）06 门锁闭合不上故障关门信号输出连续15 秒没有关门到位（门锁信号在除外），出现8 次报故障连续4 秒有关门限位与门锁不一致判定为关门超时（门锁信号在除外），出现8 次报故障08 CANBUS 通讯故障通讯受到干扰终端电阻未短接通讯中断连续4 秒与轿厢板SM-02 通讯不上，报故障10 上减速开关1 错位自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150m m,单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层11 下减速开关1 错位自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150m m,单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层12 上减速开关2 错位自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200m m,双层上减速开关未动作只安装了一级减速开关,但设置成有2 级减速开关（参见F182）13 下减速开关2 错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200m m,双层下减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）14 上减速开关3 错位自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250m m,双层上减速开关未动作只安装了一级或二级减速开关, 但设置成有3 级减速开关（参见F182）自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5 运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250m m,双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3 级减速开关（参见F182）15 下减速开关3 错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250m m,三层下减速开关未动作只安装了一级或二级减速开关,但设置成有3 级减速开关（参见F182)16 上减速开关4 错位自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200m m,双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）17 下减速开关4 错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200m m,双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4 级减速开关（参见F182）19 开关门限位故障自动状态下开门到位和关门到位同时动作超时1.5s20打滑保护故障运行中（检修除外）超过F62（防打滑时间）设定的时间，平层开关无动作21 电机过热电机过热输入点有输入信号22 电机反转故障持续0.5 秒出现倒溜现象（上行时速度反馈v-150mm,下行时速度反馈＞15Omm）（主板反馈口A、B相反相）23 电梯超速故障速度反馈值大于允许速度持续0.1 秒，报故障23。
新时达一体机故障代码
故障代码及分析表9.1：02：运行中门锁脱开（急停）。
：运行中安全回路在但门锁不在。
03 电梯上行限位断自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开04 电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开05 门锁打不开故障开门信号输出连续15秒没有开门到位（门锁信号不在除外），出现3 次报故障厅门锁被短接故障: 电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5秒)信号（仅对于厅轿门分开高压输入的有效）关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8 次报故障06 门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障08 CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障自学习后或上电时检察：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检察：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置10 上减速开关1错位150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检察：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检察：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置11 下减速开关1错位150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置12 上减速开关2错位250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm13 下减速开关2错位停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置14 上减速开关3错位300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）15 下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm辛格林纳新时达电机停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置16 上减速开关4错位250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置17 下减速开关4错位250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）20 打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作21 电机过热电机过热输入点有输入信号速度反馈值大于允许速度持续0.1秒，报故障23。
新时达一体化故障代码及分析表
停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作
只安装了一级减速开关，但设置成有2级减速开关（参见F182）
14
上减速开关3错位
自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5
2)平层区太长或太短.算法:(平层插板长度–平层开关间距)/2小于10mm或者大于100mm
69
自学习的插板数与电梯总层数不一致辞故障
电梯总层数=预设总总数(F11) +偏置实层数(F10)
71
IPM故障
原因：瞬间过流、输出三相短路、功率模块电源不正常、环境温度过高；
处理：检查驱动器到电机连接线，
如果每次点动运行都报故障，请联系供应商寻求服务
运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm
停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm
停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作
自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层
11
49
通讯故障
主板芯片主芯片间通讯异常
54
厅轿门锁高压不一致故障
厅轿门锁高压检测点不一致超过1.5s,，X33通但X34不通；或者X34断但X33通
68
自学习平层插板长度和平层开关距离的组合不符合要求故障
1)平层插板太长或太短.算法:(平层插板长度+平层开关间距)/2小于100mm或者大于900mm.
原因：运行中，检测到速度逆向信号。
处理：编码器受干扰
新时达一体机故障代码
故障代码及分析表9、1:02:运行中门锁脱开(急停)。
:运行中安全回路在但门锁不在。
03 电梯上行限位断自动运行时,上下限位开关同时动作并且电梯不在最高层上行中上限位断开04 电梯下行限位断自动运行时,上下限位开关同时动作并且电梯不在最底层下行中下限位断开05 门锁打不开故障开门信号输出连续15秒没有开门到位(门锁信号不在除外),出现3 次报故障厅门锁被短接故障: 电梯在门区,有厅门锁信号但没有轿门锁且有开门限位(持续1、5秒)信号(仅对于厅轿门分开高压输入的有效)关门信号输出连续15 秒没有关门到位(门锁信号在除外),出现8 次报故障06 门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外),出现8 次报故障08 CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上,报故障自学习后或上电时检察:单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检察:单层上减速开关动作位置低于最短减速距离运行过程中检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm运行过程中检查:单层上减速开关动作位置高于井道学习的单层上减速开关位置10 上减速开关1错位150mm停车时检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查:位置高于井道学习的单层上减速开关位置150mm,单层上减速开关未动作自动状态下,上减速开关与下减速开关同时动作,且电梯不在最顶层自学习后或上电时检察:单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检察:单层下减速开关动作位置高于最短减速距离运行过程中检查:单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查:单层下减速开关动作位置低于井道学习的单层下减速开关位置11 下减速开关1错位150mm停车时检查:单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查:位置低于井道学习的单层下减速开关位置150mm,单层下减速开关未动作自动状态下,上减速开关与下减速开关同时动作,且电梯不在最底层自学习后或上电时检察:双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查:双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查:双层上减速开关动作位置高于井道学习的双层上减速开关位置12 上减速开关2错位250mm停车时检查:双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查:位置高于井道学习的双层上减速开关位置200mm,双层上减速开关未动作只安装了一级减速开关,但设置成有2 级减速开关(参见F182)自学习后或上电时检察:双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查:双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查:双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm13 下减速开关2错位停车时检查:双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查:位置低于井道学习的双层下减速开关位置200mm,双层下减速开关未动作只安装了一级减速开关,但设置成有2 级减速开关(参见F182)自学习后或上电时检察:三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查:三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查:三层上减速开关动作位置高于井道学习的三层上减速开关位置14 上减速开关3错位300mm停车时检查:三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查:位置高于井道学习的三层上减速开关位置250mm,双层上减速开关未动作只安装了一级或二级减速开关,但设置成有3级减速开关(参见F182)15 下减速开关3错位自学习后或上电时检察:三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查:三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查:三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm上海辛格林纳新时达电机有限公司停车时检查:三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查:位置低于井道学习的三层下减速开关位置250mm,三层下减速开关未动作只安装了一级或二级减速开关,但设置成有3级减速开关(参见F182)自学习后或上电时检察:四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查:双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查:双层上减速开关动作位置高于井道学习的双层上减速开关位置16 上减速开关4错位250mm停车时检查:双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查:位置高于井道学习的双层上减速开关位置200mm,双层上减速开关未动作只安装了一级、二级或三级减速开关,但设置成有4级减速开关(参见F182)自学习后或上电时检察:双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查:双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查:双层下减速开关动作位置低于井道学习的双层下减速开关位置17 下减速开关4错位250mm停车时检查:双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查:位置低于井道学习的双层下减速开关位置200mm,双层下减速开关未动作只安装了一级、二级或三级减速开关,但设置成有4级减速开关(参见F182)20 打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间,平层开关无动作21 电机过热电机过热输入点有输入信号速度反馈值大于允许速度持续0、1秒,报故障23。
新时达一体机故障代码精选文档
新时达一体机故障代码精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-故障代码及分析表：02：运行中门锁脱开（急停）。
：运行中安全回路在但门锁不在。
03 电梯上行限位断自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开04 电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开05 门锁打不开故障开门信号输出连续15秒没有开门到位（门锁信号不在除外），出现3 次报故障厅门锁被短接故障: 电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续秒)信号（仅对于厅轿门分开高压输入的有效）关门信号输出连续 15 秒没有关门到位(门锁信号在除外)，出现8 次报故障06 门锁闭合不上故障连续 4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现 8 次报故障08 CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障自学习后或上电时检察：单层上减速开关动作位置高于顶层楼层高度位置的3/5 自学习后或上电时检察：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置10 上减速开关1错位150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检察：单层下减速开关动作位置低于底层楼层高度位置的3/5 自学习后或上电时检察：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置11 下减速开关1错位150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置12 上减速开关2错位 250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级减速开关，但设置成有 2 级减速开关（参见F182）自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm13 下减速开关2错位停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有 2 级减速开关（参见F182）自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置14 上减速开关3错位300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）15 下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm上海辛格林纳新时达电机有限公司停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置16 上减速开关4错位 250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置17 下减速开关4错位250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有 4级减速开关（参见F182）20 打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作21 电机过热电机过热输入点有输入信号速度反馈值大于允许速度持续秒，报故障 23。
新时达一体化故障代码表
通讯故障
主板芯片主芯片间通讯异常
54ቤተ መጻሕፍቲ ባይዱ
厅轿门锁高压不一致故障
厅轿门锁高压检测点不一致超过1.5s,，X33通但X34不通；或者X34断但X33通
68
自学习平层插板长度和平层开关距离的组合不符合要求故障
1)平层插板太长或太短.算法:(平层插板长度 + 平层开关间距)/2小于100mm或者大于900mm.
运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm
运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置300mm
停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm
停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作
处理：延长减速时间，连接制动电阻；在电源规格围降低电压
79
直流母线欠电压
原因：输入电源发生缺相；发生瞬时停电；输入电源的电压变动太大；
输入电源的接线端子松动；在同一电源系统中存在大启动电流负载
处理：检查输入电源，待输入电压正常，复位后重新启动；检查输入接线；改变电源系统使其符合规格值
80
输出缺相
原因：电梯一体化驱动控制器输出线断线、输出端子松动；
只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）
15
下减速开关3错位
自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5
运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm
运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm
83
停止时有电流
新时达一体机故障代码
故障代码及分析表9.1：02：运行中门锁脱开〔急停〕。
：运行中平安回路在但门锁不在。
03 电梯上行限位断自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开04 电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开05 门锁打不开故障开门信号输出连续15秒没有开门到位〔门锁信号不在除外〕，出现3 次报故障厅门锁被短接故障: 电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5秒)信号〔仅对于厅轿门分开高压输入的有效〕关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8 次报故障06 门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8 次报故障08 CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障自学习后或上电时检察：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检察：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置10 上减速开关1错位150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检察：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检察：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置11 下减速开关1错位150mm停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置12 上减速开关2错位250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关〔参见F182〕自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm13 下减速开关2错位停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关〔参见F182〕自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关位置14 上减速开关3错位300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关〔参见F182〕15 下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm辛格林纳新时达电机停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关〔参见F182〕自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置16 上减速开关4错位250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关〔参见F182〕自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置17 下减速开关4错位250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关〔参见F182〕20 打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作21 电机过热电机过热输入点有输入信号速度反应值大于允许速度持续0.1秒，报故障23。
新时达一体机故障代码
故障代码及分析表9.1:02:运行中门锁脱开（急停）.：运行中安全回路在但门锁不在。
03 电梯上行限位断自动运行时，上下限位开关同时动作并且电梯不在最高层上行中上限位断开04 电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开05 门锁打不开故障开门信号输出连续15秒没有开门到位（门锁信号不在除外)，出现3 次报故障厅门锁被短接故障：电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1。
5秒）信号（仅对于厅轿门分开高压输入的有效）关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8 次报故障06 门锁闭合不上故障连续4 秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外），出现8 次报故障08 CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障自学习后或上电时检察：单层上减速开关动作位置高于顶层楼层高度位置的3/5自学习后或上电时检察:单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm运行过程中检查:单层上减速开关动作位置高于井道学习的单层上减速开关位置10 上减速开关1错位150mm停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层自学习后或上电时检察：单层下减速开关动作位置低于底层楼层高度位置的3/5自学习后或上电时检察：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置11 下减速开关1错位150mm停车时检查:单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm停车时检查:位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下,上减速开关和下减速开关同时动作，且电梯不在最底层自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置12 上减速开关2错位250mm停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm13 下减速开关2错位停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查:位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2 级减速开关（参见F182）自学习后或上电时检察:三层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm运行过程中检查:三层上减速开关动作位置高于井道学习的三层上减速开关位置14 上减速开关3错位300mm停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关(参见F182）15 下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm运行过程中检查:三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm上海辛格林纳新时达电机有限公司停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm停车时检查：位置低于井道学习的三层下减速开关位置250mm,三层下减速开关未动作只安装了一级或二级减速开关,但设置成有3级减速开关(参见F182）自学习后或上电时检察:四层上减速开关动作位置高于此开关所在楼层高度的3/5运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置16 上减速开关4错位250mm停车时检查:双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm停车时检查:位置高于井道学习的双层上减速开关位置200mm,双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关(参见F182)自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5运行过程中检查:双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置17 下减速开关4错位250mm停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm停车时检查：位置低于井道学习的双层下减速开关位置200mm,双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关(参见F182)20 打滑保护故障运行中（检修除外)超过F62(防打滑时间）设定的时间，平层开关无动作21 电机过热电机过热输入点有输入信号速度反馈值大于允许速度持续0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

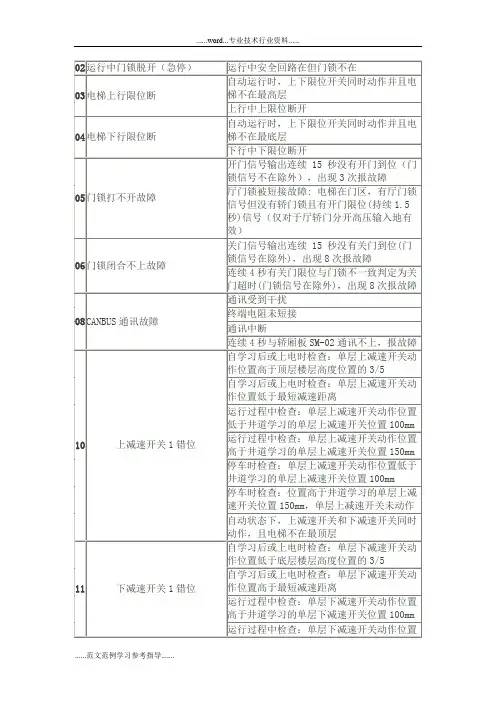

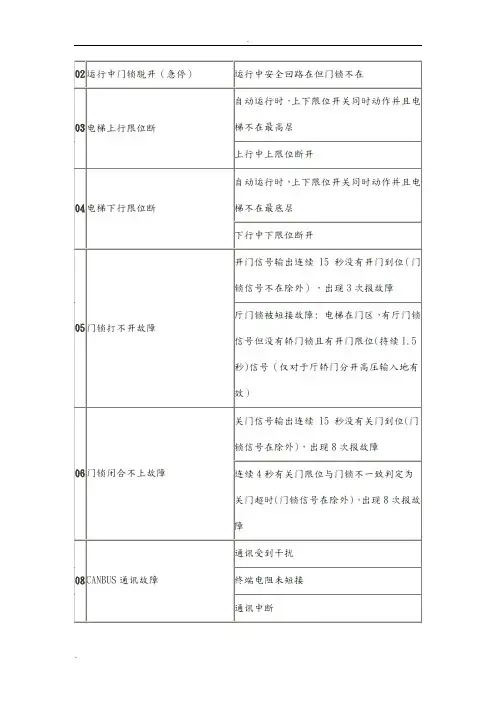

新时达最新S8一体化故障代码及分析表
02 运行中门锁脱开（急停）运行中安全回路在但门锁不在
03 电梯上行限位断自动运行时上下限位开关同时动作并且电梯不在最高层上行中上限位断开
04 电梯下行限位断自动运行时，上下限位开关同时动作并且电梯不在最底层下行中下限位断开
05 门锁打不开故障开门信号输出连续15 秒没有开门到位（门锁信号不在除外），出现3次报故障厅门锁被短接故障: 电梯在门区，有厅门锁信号但没有轿门锁且有开门限位(持续1.5秒)信号（仅对于厅轿门分开高压输入地有效）
06 门锁闭合不上故障关门信号输出连续15 秒没有关门到位(门锁信号在除外)，出现8次报故障连续4秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外)，出现8次报故障
08 CANBUS通讯故障通讯受到干扰终端电阻未短接通讯中断连续4秒与轿厢板SM-02通讯不上，报故障
10 上减速开关1错位自学习后或上电时检查：单层上减速开关动作位置高于顶层楼层高度位置的3/5 自学习后或上电时检查：单层上减速开关动作位置低于最短减速距离运行过程中检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 运行过程中检查：单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm 停车时检查：单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm 停车时检查：位置高于井道学习的单层上减速开关位置150mm，单层上减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最顶层
11 下减速开关1错位自学习后或上电时检查：单层下减速开关动作位置低于底层楼层高度位置的3/5 自学习后或上电时检查：单层下减速开关动作位置高于最短减速距离运行过程中检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 运行过程中检查：单层下减速开关动作位置低于井道学习的单层下减速开关位置150mm 停车时检查：单层下减速开关动作位置高于井道学习的单层下减速开关位置100mm 停车时检查：位置低于井道学习的单层下减速开关位置150mm，单层下减速开关未动作自动状态下，上减速开关和下减速开关同时动作，且电梯不在最底层
12 上减速开关2错位自学习后或上电时检察：双层上减速开关动作位置高于此开关所在楼层高度的3/5 运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）
13 下减速开关2错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5 运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级减速开关，但设置成有2级减速开关（参见F182）
14 上减速开关3错位自学习后或上电时检察：三层上减速开关动作位置高于此开关所在楼层高度的3/5 运行过程中检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 运行过程中检查：三层上减速开关动作位置高于井道学习的三层上减速开关
位置300mm 停车时检查：三层上减速开关动作位置低于井道学习的三层上减速开关位置250mm 停车时检查：位置高于井道学习的三层上减速开关位置250mm，双层上减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）
15 下减速开关3错位自学习后或上电时检察：三层下减速开关动作位置低于此开关所在楼层高度的3/5 运行过程中检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 运行过程中检查：三层下减速开关动作位置低于井道学习的三层下减速开关位置300mm 停车时检查：三层下减速开关动作位置高于井道学习的三层下减速开关位置250mm 停车时检查：位置低于井道学习的三层下减速开关位置250mm，三层下减速开关未动作只安装了一级或二级减速开关，但设置成有3级减速开关（参见F182）
16 上减速开关4错位自学习后或上电时检察：四层上减速开关动作位置高于此开关所在楼层高度的3/5 运行过程中检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 运行过程中检查：双层上减速开关动作位置高于井道学习的双层上减速开关位置250mm 停车时检查：双层上减速开关动作位置低于井道学习的双层上减速开关位置150mm 停车时检查：位置高于井道学习的双层上减速开关位置200mm，双层上减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）
17 下减速开关4错位自学习后或上电时检察：双层下减速开关动作位置低于此开关所在楼层高度的3/5 运行过程中检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 运行过程中检查：双层下减速开关动作位置低于井道学习的双层下减速开关位置250mm 停车时检查：双层下减速开关动作位置高于井道学习的双层下减速开关位置150mm 停车时检查：位置低于井道学习的双层下减速开关位置200mm，双层下减速开关未动作只安装了一级、二级或三级减速开关，但设置成有4级减速开关（参见F182）
19 开关门限位故障自动状态下开门到位和关门到位同时动作超时1.5s
20 打滑保护故障运行中(检修除外)超过F62(防打滑时间)设定的时间，平层开关无动作
21 电机过热电机过热输入点有输入信号
22 电机反转故障持续0.5秒出现倒溜现象(上行时速度反馈<-150mm，下行时速度反馈>150mm)（主板反馈口A、B相反相）
23 电梯超速故障速度反馈值大于允许速度持续0.1秒，报故障23。
当给定速度小于1m/s 时，允许速度=给定速度+0.25m/s 当给定速度大于1m/s时，允许速度=给定速度*1.25 最大允许速度<额定速度*108% 终端层以0.8m/s2减速度运行时，速度反馈持续超过减速度0.1秒，报故障23
24 电梯过低速故障速度反馈值小于允许值持续0.5秒，报故障24。
当给定速度小于1m/s 时，允许速度=给定速度－0.25m/s 当给定速度大于1m/s时，允许速度=给定速度*0.5
27 上平层感应器故障高速运行停车后，上平层感应器未动作。
上平层感应器动作大于最大有效保护距离或大于最大无效保护距离时，报故障27 当平层插板长度小于300mm 时：最大有效动作保护距离=300mm的4倍当平层插板长度大于300mm时：最大有效动作保护距离=平层插板长度的4倍当最高楼层小于3时：最大无效动作保护距离=最大楼层高度的1.5倍当最高楼层大于3时：最大无效动作保护距离=最大楼层高度的2.5倍
28 下平层感应器故障下平层感应器不动作下平层感应器动作大于最大有效保护距离或大于最大无效保护距离时，报故障28 当平层插板长度小于300mm时：最大有效动作保护距离=300mm的4倍当平层插板长度大于300mm时：最大有效动作保护距离=平层插板长度的4倍当最高楼层小于3时：最大无效动作保护距离=最大楼层高度的1.5倍当最高楼层大于3时：最大无效动作保护距离=最大楼层高度的2.5倍
30 电梯平层后编码器位置值和楼层楼层数据偏差大于F146设置值30号故障后,电梯会自动寻零位,如果发生频繁,请检查以下两点: 1. 编码器受干扰 2. 钢丝绳打滑32 运行中安全回路断电梯运行中发生安全回路断开
35 抱闸接触器触点粘连检测故障主板KMB(抱闸接触器)无输出，但输入检测点有输入信号(包含后置的两个检测点) 主板KMB(抱闸接触器)有输出, 但输入检测点没有输入信号（包含后置的两个检测点）
36 输出接触器触点粘连检测故障主板KMY继电器无输出，但输入检测点有输入信号(KMY接触器粘连) 主板KMY继电器有输出, 但输入检测点无输入信号(KMY接触器不吸合)
37 门锁触点粘连检测故障开门限位信号动作并有检测门锁信号
38 抱闸开关故障KMB有输出，但抱闸开关没有打开
39 安全回路继电器触点故障安全继电器损坏不能正常吸合安全继电器卡死安全回路输入信号与检测触点不一致主板安全回路高压输入口损坏安全回路高压检测点与安全继电器检测信号不一致(F156=0时)
42 非检修状态下停车时，上限位开关和下减速开关同时动作，或下限位开关和上减速开关同时动作。
非检修状态下停车时，上限位开关和下减速开关同时动作非检修状态下停车时, 下限位开关和上减速开关同时动作本故障不自保，故障状态恢复即可复位。
45 提前开门继电器检测故障提前开门继电器输出跟提前开门检测输入不一致超过0.5s,Y14有输出但X17没有输入;Y14没有输出但X17有输入
49 通讯故障主板芯片主芯片间通讯异常
54 厅轿门锁高压不一致故障厅轿门锁高压检测点不一致超过1.5s,，X33通但X34不通；或者X34 断但X33通
68 自学习平层插板长度和平层开关距离的组合不符合要求故障1)平层插板太长或太短.算法:(平层插板长度+ 平层开关间距)/2小于100mm或者大于900mm. 2) 平层区太长或太短.算法:(平层插板长度–平层开关间距)/2小于10mm或者大于100mm
69 自学习的插板数与电梯总层数不一致辞故障电梯总层数= 预设总总数(F11) + 偏置实层数
