高中物理图像法解决物理试题技巧(很有用)及练习题
高中物理图示法图像法解决物理试题技巧(很有用)及练习题及解析
高中物理图示法图像法解决物理试题技巧(很有用)及练习题及解析一、图示法图像法解决物理试题1．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q。
下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同【答案】BC【解析】A、等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。
由于b、c、d、e各点到该平面与两个点电荷的连线的交点O的距离是相等的，结合该电场的特点可知，b、c、d、e各点的场强大小也相等。
由以上的分析可知，b、c、d、e各点的电势相等，电场强度大小相等，方向相同。
故A、D错误；故选BC。
【点睛】解决本题的关键要掌握等量异种电荷的电场线和等势面的分布情况，知道场强是矢量，只有大小和方向都相同时，场强才相同，同时掌握好电场强度的叠加方法。
2．如图所示，在距水平地面高为0.4m处，水平固定一根长直光滑杆，在杆上P点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P点的右边，杆上套有一质量m=2kg的滑块A．半径R＝0.3m的光滑半圆形细轨道竖直地固定在地面上，其圆心O在P点的正下方，在轨道上套有一质量也为m=2kg的小球B．用一条不可伸长的柔软细绳，通过定滑轮将A、B连接起来．杆和半圆形轨道在同一竖直面内，A、B均可看作质点，且不计滑轮大小的影响．现给滑块A一个水平向右的恒力F＝50N（取g=10m/s2）．则（）A．把小球B从地面拉到P的正下方时力F做功为20JB ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J【答案】ACD【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+--= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B 从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=27 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确本题选ACD3．有一个固定的光滑直杆与水平面的夹角为 53°，杆上套着一个质量为m = 2kg 的滑块 A （可视为质点）.用不可伸长的轻绳将滑块A 与另一个质量为M=2.7kg 的物块B 通过光滑的定滑轮相连接，细绳因悬挂B 而绷紧，此时滑轮左侧轻绳恰好水平，其长度103L =m ，P 点与滑轮的连线同直杆垂直（如图所 示）．现将滑块A 从图中O 点由静止释放，（整个运动过程中 B 不会触地，g =10m/s 2）．下列说法正确的是A ．滑块A 运动到 P 点时加速度为零B ．滑块A 由O 点运动到P 点的过程中机械能增加C ．滑块A 经过 P 点的速度大小为2m/sD ．滑块A 经过P 1047m/s 【答案】BC【解析】【分析】【详解】A ．滑块A 运动到P 点时，垂直于杆子的方向受力平衡，合力为零；沿杆子方向，重力有沿杆向下的分力mg sin53°，根据牛顿第二定律得：mg sin53°=maa =gsin53°故A 错误．B ．滑块A 由O 点运动到P 点的过程中，绳子的拉力对滑块A 做正功，其机械能增加；故B 正确．CD ．由于图中杆子与水平方向成53°，可以解出图中虚线长度： 8sin 53m 3l L =︒= 所以滑块A 运动到P 时，A 下落10348sin 53cos53sin 53=m=m 3555OP h x L =︒=︒︒⨯⨯ B 下落 1082m m m 333H L l =-=-= 当A 到达P 点与A 相连的绳子此时垂直杆子方向的速度为零，则B 的速度为零，以两个物体组成的系统为研究对象，由机械能守恒定律得：212MgH mgh mv +=解得 52m/s v =故C 正确，D 错误．故选BC ．【点睛】加速度根据牛顿第二定律研究，机械能的变化根据除重力以外的力做功情况进行判断，都是常用的思路．关键在于判断出滑块A 滑到P 点时，绳子在竖直杆子方向的速度为零，即B 的速度为零．4．如图所示，跨过同一高度处的光滑轻小定滑轮的细线连接着质量相同的物体A 和B ，A 套在光滑水平杆上，定滑轮离水平杆的高度h=0.2m ，开始时让连接A 的细线与水平杆的夹角θ=53°，现把A 由静止释放，在以后A 向右的运动过程中，下列说法中正确的是（sin53°=0.8，cos53°=0.6，g 取10m/s 2，且B 不会与水平杆相碰．）( )A ．物体A 在运动的过程中，绳的拉力一直做正功，所以机械能一直增加B ．物体B 在运动的过程中，绳的拉力先做负功再做正功，动能最小为零C ．物体A 在运动过程中先加速后减速，且最大速度等于1m/sD ．物体B 在运动过程中先加速后减速，且最大速度等于1m/s【答案】BC【解析】【分析】【详解】A 、在A 运动过程中，开始时绳子拉力与运动方向相同，拉力做正功，当越过悬点正下方后，拉力开始做负功；故A 拉力先做正功后做负功；故A 错误.C 、A 的速度分解为沿绳子方向和垂直于绳子方向，沿绳子方向上的分速度等于B 的速度大小，有：v A cos θ=v B ，A 、B 组成的系统机械能守恒，当θ=90°时，A 的速率最大，此时B 的速率为零．根据系统机械能守恒有：21()sin 2B A h m g h mv θ-=，解得v =1m/s ；C 正确. B 、在B 运动过程中，拉力先做负功后做正功，当B 的速度为零动能最小为零；故B 正确.D 、由A 的分析可知，B 的速度先向下增大后减小，再向上增大后减小．最大速度等于v A cos θ=0.8m/s ；故D 错误.故选BC.【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度大小，以及知道A 、B 组成的系统机械能守恒．5．如图物体A 和B 的质量均为m ，且分别用轻绳连接跨过定滑轮(不计绳与滑轮、滑轮与轴之间的摩擦)．当用水平变力F 拉物体B 沿水平方向向右做匀速直线运动的过程中( )A ．物体A 也做匀速直线运动B ．绳子的拉力始终大于物体A 所受的重力C ．物体A 的速率小于物体B 的速率D ．地面对物体B 的支持力逐渐减小【答案】BD【解析】【分析】【详解】由速度的分解可得v A =v B cosα,而在B 向右运动的过程中,α减小,所以A 做变速运动,由数学知识可知v A 增大,即A 加速上升,绳子拉力大于重力,A 错,B 正确;由公式v A =v B cosα,可知C 错；分析A 的运动可知，当a 角趋于零时，A 的运动趋于匀速，A 的加速度减小,所以绳子对A 的拉力减小,D 正确，故选BD【点睛】本题难度较小，对于绳子末端的分解问题，注意两个分运动方向为：沿着绳子拽和垂直绳子摆6．一快艇从离岸边100m 远的河流中央向岸边行驶．已知快艇在静水中的速度图象如（图甲）所示；河中各处水流速度相同，且速度图象如（图乙）所示．则（ ）A ．快艇的运动轨迹一定为直线B ．快艇的运动轨迹一定为曲线C ．快艇最快到达岸边，所用的时间为20sD ．快艇最快到达岸边，经过的位移为100m【答案】BC【解析】【分析】【详解】AB 、两分运动为一个做匀加速直线运动，一个做匀速线运动，知合速度的方向与合加速度的方向不在同一直线上，合运动为曲线运动．故A 错误、B 正确；CD 、当水速垂直于河岸时，时间最短，垂直于河岸方上的加速度a =0．5m/s 2，由212d at，得t =20s ，而位移大于100m ，故C 正确、D 错误． 【点睛】 解决本题的关键会将的运动分解为沿河岸方向和垂直河岸方向，知道在垂直于河岸方向上速度越大，时间越短．以及知道分运动和合运动具有等时性．7．如图所示,绝缘水平桌面上固定A 、B 两个带等量异种电荷的小球,A 、B 连线的中点处垂直桌面固定一粗糙绝缘直杆,杆上穿有一个带有小孔的正电小球C,将C 从杆上某一位置由静止释放,下落至桌面时速度恰好为零.C 沿杆下滑时带电荷量保持不变,三个带电小球A 、B 、C 均可视为点电荷那么C 在下落过程中,以下判断正确的是( )A ．所受摩擦力变大B ．电场力做正功C ．电势能不变D ．下落一半高度时速度一定最大【答案】AC【解析】A、AB为等量异种点电荷，故产生的电场在AB连线垂直平分线上，从垂足向两侧场强逐渐减小，且为等势面，电荷C在下滑的过程中，受到的电场力为F=qE，将逐渐增大，受到的摩擦力为f=μF=μqE，故受到的摩擦力增大，故A正确；B、小球在下滑过程中沿等势面运动，故电场力不做功，电势能不变，故B错误，C正确；D、在下落过程中，当小球C的重力等于摩擦力时，速度最大，由于下落过程中摩擦力逐渐增大，故在下落过程中摩擦力在相同距离内做功越来越大，故速度最大时要在下落一半高度以下，故D错误；故选AC．【点睛】本题主要考查了等量异种电荷产生的电场分布及在两电荷垂直平分线上的电场的特点，明确在下滑过程中摩擦力越来越大摩擦力做功越来越多即可．8．如图所示，两等量负点电荷固定在A、B两点。
高中物理图像法解决物理试题技巧(很有用)及练习题含解析
高中物理图像法解决物理试题技巧(很有用)及练习题含解析一、图像法解决物理试题1．平直的公路上有a 、b 两辆汽车同向行驶，t =0时刻b 车在前a 车在后，且两车相距s 0。
已知a 、b 两车的v -t 图象如下图所示，在0~t 1时间内，b 车的位移为s ，则下列说法中正确的是（ ）A ．0~t 1时间内a 车的位移为3sB ．若a 、b 在t 1时刻相遇，则s 0=sC ．若a 、b 在12t 时刻相遇，则023s s = D ．若a 、b 在12t 时刻相遇，它们将在123t 时刻再次相遇 【答案】A【解析】【分析】【详解】A.v −t 图象围成的面积表示位移，在0~t 1时间内a 围成的面积是b 的三倍，故A 正确；B.若a 、b 在t 1时刻相遇，则0s 等于该段时间内a 、b 位移差，则s 0=2s ，故B 错误；C.若a 、b 在12t 时刻相遇，该段时间内b 的位移为14s ，a 的位移为74s ，所以032s s =，故C 错误；D.如图若在12t 时刻相遇，它们将在132t 时刻再次相遇，D 错误。
故选A.【点睛】在速度时间图像中，需要掌握三点：一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化；二、图像的斜率表示物体运动的加速度；三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移。
2．A 、B 两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A ．A 、B 两物体运动方向一定相反B ．开头4s 内A 、B 两物体的位移相同C ．A 物体的加速度比Ｂ物体的加速度大D ．t =4s 时，A 、B 两物体的速度相同【答案】D【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A 错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s 内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B 的斜率大于A ，所以Ａ物体的加速度比Ｂ物体的加速度小，C 错．t =４s 时，Ａ、Ｂ两物体的速度相同，D 对．3．从同一地点同时开始沿同一方向做直线运动的两个物体Ⅰ、Ⅱ的速度图象如图所示．在00~t 时间内，下列说法中正确的是（ ）A ．Ⅰ、Ⅱ两个物体所受的合外力都在不断减小B ．Ⅰ物体所受的合外力不断增大，Ⅱ物体所受的合外力不断减小C ．Ⅰ物体的位移不断增大，Ⅱ物体的位移不断减小D ．Ⅰ、Ⅱ两个物体的平均速度大小都是122v v 【答案】A【解析】【详解】AB ．速度-时间图象上某点的切线的斜率表示该点对应时刻的加速度大小，故物体Ⅰ做加速度不断减小的加速运动，物体Ⅱ做加速度不断减小的减速运动，故A 正确，B 错误； C ．图线与时间轴包围的面积表示对应时间内的位移大小，由图象可知：随着时间的推移，Ⅰ、Ⅱ的速度图象与时间轴围城的面积不断变大，故位移不断变大，故C 错误； D ．图线与时间轴包围的面积表示对应时间内的位移大小，如果物体的速度从2v 均匀减小到1v ，或从1v 均匀增加到2v ，物体的位移就等于图中梯形的面积，平均速度就等于12 2v v +，故Ⅰ的平均速度大于12 2v v +，Ⅱ的平均速度小于12 2v v +，故D 错误；【点睛】本题关键是根据速度时间图象得到两物体的运动规律，然后根据平均速度的定义和图线与时间轴包围的面积表示对应时间内的位移大小分析处理．4．如图所示，是一质量为m=2kg 的物体，从t=0时开始做直线运动的v-t 图线那么，下列选项中正确的是 （ ）A ．在0~6内，物体离出发点最远为30mB ．在0~6内，物体经过的位移为40mC ．在0~4内，物体的动量变化为20kg·m/sD ．在第4~6内，物体所受的合外力的冲量为－20N·s 【答案】C【解析】【详解】A. 前5s 内质点一直沿正方向运动，后1s 内沿负方向运动，所以在5s 末质点离出发点最远，最远距离为S=m=35m.故A 错误；B. 根据v-t 图像的面积等于物体的位移，在0~6内，物体经过的位移为x=m-m=30m ，故B 错误；C. 在0~4内，物体的动量变化为△p=mv -0=2×10-0kg·m/s=20 kg·m/s，故C 正确；D. 根据动量定理，在第4~6内，物体所受的合外力的冲量等于动量的变化量为I=－2×10-2×10 kg·m/s =-40 kg·m/s =-40N·s.故D 错误。
高考物理图像法解决物理试题技巧和方法完整版及练习题含解析
高考物理图像法解决物理试题技巧和方法完整版及练习题含解析一、图像法解决物理试题1．一个质量为0.5kg 的物体，从静止开始做直线运动，物体所受合外力F 随时间t 变化的图象如图所示，则在时刻t =8s 时，物体的速度为（ ）A ．2m/sB ．8m/sC ．16m/sD ．42m/s【答案】C 【解析】 【分析】 【详解】F t -图像的面积表示冲量，在上方为正，在下方为负，故根据动量定理可得11122212222210222mv ⨯+⨯⨯-⨯⨯+⨯+⨯⨯=-，解得第8s 末的速度为16/v m s =，C 正确． 【点睛】F-t 图像的面积是解决本题的关键，在物理中，从图像角度研究问题，需要注意图像的斜率，截图，面积等表示的含义．2．如图所示，分别为汽车甲的位移-时间图象和汽车乙的速度-时间图象，则( )A ．甲的加速度大小为25/m sB ．乙的加速度大小为25/m sC ．甲在4s 内的位移大小为40 mD ．乙在4 s 内的位移大小为20 m【答案】B 【解析】A 、在x t -图象中，斜率表示速度，由图象可知：甲做匀速直线运动，加速度为0，故A 错误；B 、在速度-时间图象中，斜率表示加速度，乙的加速度大小为 a 2220/5/4v a m s m s t ===，故B 正确；C 、甲在4s 内的位移大小为20020x m m =-=，故C 错误；D 、由v t -图象与时间轴围成的面积表示位移可知：乙在4s 内的位移大小为204402x m m ⨯==，故D 错误． 点睛：本题的关键要明确x t -图象与v t -图象的区别，知道v-t 图象的斜率表示加速度，x t -图象的斜率表示速度，两种图象不能混淆．3．甲、乙两车在公路上沿同一方向做直线运动，它们的v －t 图象如图3所示．两图象在t ＝t 1时相交于P 点，P 在横轴上的投影为Q ，△OPQ 的面积为S .在t ＝0时刻，乙车在甲车前面，相距为d .已知此后两车相遇两次，且第一次相遇的时刻为t ′，则下面四组t ′和d 的组合可能的是 ( )A ．t ′＝t 1，d ＝SB ．t ′＝12t 1，d ＝14S C ．t ′＝12t 1，d ＝12S D ．t ′＝12t 1，d ＝34S 【答案】D 【解析】 【分析】 【详解】在t 1时刻如果甲车没有追上乙车，以后就不可能追上了，故t ′<t 1，故A 错误；从图象中甲、乙与坐标轴所围的面积即对应的位移看，甲在t 1时间内运动的位移比乙的多S ，当t ′＝0.5t 1时，甲的面积比乙的面积多出34S ，即相距d ＝34S ，故D 正确，BC 错误．4．A 、B 两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A ．A 、B 两物体运动方向一定相反 B ．开头4s 内A 、B 两物体的位移相同C ．A 物体的加速度比Ｂ物体的加速度大D ．t =4s 时，A 、B 两物体的速度相同 【答案】D 【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A 错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s 内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B 的斜率大于A ，所以Ａ物体的加速度比Ｂ物体的加速度小，C 错．t =４s 时，Ａ、Ｂ两物体的速度相同，D 对．5．从同一地点同时开始沿同一方向做直线运动的两个物体Ⅰ、Ⅱ的速度图象如图所示．在00~t 时间内，下列说法中正确的是（ ）A ．Ⅰ、Ⅱ两个物体所受的合外力都在不断减小B ．Ⅰ物体所受的合外力不断增大，Ⅱ物体所受的合外力不断减小C ．Ⅰ物体的位移不断增大，Ⅱ物体的位移不断减小D ．Ⅰ、Ⅱ两个物体的平均速度大小都是122v v + 【答案】A 【解析】 【详解】AB ．速度-时间图象上某点的切线的斜率表示该点对应时刻的加速度大小，故物体Ⅰ做加速度不断减小的加速运动，物体Ⅱ做加速度不断减小的减速运动，故A 正确，B 错误； C ．图线与时间轴包围的面积表示对应时间内的位移大小，由图象可知：随着时间的推移，Ⅰ、Ⅱ的速度图象与时间轴围城的面积不断变大，故位移不断变大，故C 错误； D ．图线与时间轴包围的面积表示对应时间内的位移大小，如果物体的速度从2v 均匀减小到1v ，或从1v 均匀增加到2v ，物体的位移就等于图中梯形的面积，平均速度就等于12 2v v +，故Ⅰ的平均速度大于12 2v v +，Ⅱ的平均速度小于12 2v v +，故D 错误；【点睛】本题关键是根据速度时间图象得到两物体的运动规律，然后根据平均速度的定义和图线与时间轴包围的面积表示对应时间内的位移大小分析处理．6．如图所示，是一质量为m=2kg的物体，从t=0时开始做直线运动的v-t图线那么，下列选项中正确的是（）A．在0~6内，物体离出发点最远为30mB．在0~6内，物体经过的位移为40mC．在0~4内，物体的动量变化为20kg·m/sD．在第4~6内，物体所受的合外力的冲量为－20N·s【答案】C【解析】【详解】A. 前5s内质点一直沿正方向运动，后1s内沿负方向运动，所以在5s末质点离出发点最远，最远距离为S=m=35m.故A错误；B. 根据v-t图像的面积等于物体的位移，在0~6内，物体经过的位移为x=m-m=30m，故B错误；C. 在0~4内，物体的动量变化为△p=mv-0=2×10-0kg·m/s=20 kg·m/s，故C正确；D. 根据动量定理，在第4~6内，物体所受的合外力的冲量等于动量的变化量为I=－2×10-2×10 kg·m/s =-40 kg·m/s =-40N·s.故D错误。
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析一、图示法图像法解决物理试题1．如图所示，斜面和水平横杆均足够长且均被固定，斜面顶角为θ，套筒P套在横杆上，与轻绳连接，轻绳跨过不计大小的定滑轮，其与放在斜面上的滑块Q相连接，且连接滑块Q的轻绳与斜面平行，P与Q的质量均为m，O为横杆上的滑轮的正下方的点，滑轮到横杆的距离为h。
开始时手握住P，使连接P的绳与竖直方向的夹角为θ，然后无初速度释放P。
不计绳子的伸长和一切摩擦，重力加速度为g。
下列说法正确的是( )A．释放P前绳子拉力大小为mg sin θB．P到达O点时绳子的拉力为0C．P到达O点时的速率为D．P从释放到第一次过O点的过程中，绳子对P的拉力一直做正功【答案】CD【解析】【分析】对Q分析，根据共点力平衡求出拉力的大小；根据关联速度的解法分析Q的速度变化情况，从而得出拉力的情况；对P和Q系统研究，结合机械能守恒求出P到达O点的速度大小．根据P点的速度变化，分析动能的变化，从而得拉力做功的情况．【详解】释放P前，对Q分析，根据共点力平衡得，故A错误。
根据P与Q的速度关系，当P到达O点时，即，说明Q先加速后减速，故此时轻绳的拉力不为0，故B错误；当P到达O点时，Q减少重力势能与P增加的动能相等，则有：，解得：，故C正确；P从释放到第一次过O点，速度逐渐增大，动能在增大，故绳子对P的拉力一直做正功，故D正确；故选CD。
【点睛】本题考查了关联速度、共点力平衡、做功、机械能守恒的综合运用，知道P到达O点时，沿绳子方向的速度为零，则Q的速度为零．2．如图所示，两个可视为质点的小球a和b，用质量可忽略的刚性细杆相连并放置在光滑2夹角θ=15°，则（）A ．杆对a 、b 球作用力大小相等且方向沿杆方向B ．小球a 和b 的质量之比为2：1C ．小球a 和b 的质量之比为3：1D ．半球面对a 、b 球的弹力之比为3：1 【答案】ACD【解析】【详解】A 、对轻杆，受两个球的弹力是一对平衡力，根据牛顿第三定律，杆对a 、b 球作用力大小相等且方向沿杆方向，故A 正确；BC 、两球都受到重力、细杆的弹力和球面的弹力的作用，过O 作竖直线交ab 于c 点，受力分析如下图所示：设球面的半径为R ，则△oac 与左侧力三角形相似；△oac 与右侧力三角相似；则由几何关系可得：a m g T OC ac =；b m g T OC bc =，即：a bm bc m ac =2倍，根据几何知识知图中α=45°，在△oac 中，根据正弦定理，有：sin30sin105ac ao ︒︒=，则3ac bc =，3a b m m =；故B 错误，C 正确； D 、根据平衡条件，有：Na F T oa ac =，Nb F T ob bc =，故3Na Nb F bc F ac ==，故D 正确．3．用外力F 通过如图所示的装置把一个质量为m 的小球沿倾角为30°的光滑斜面匀速向上拉动，已知在小球匀速运动的过程中，拴在小球上的绳子与水平杆之间的夹角从45°变为90°，斜面与水平地面之间是粗糙的，并且斜面一直静止在水平地面上，不计滑轮处及滑轮与绳子之间的摩擦．则在小球匀速运动的过程中，下列说法正确的是A ．地面对斜面的静摩擦力保持不变B ．外力F 一直在增大C ．某时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力D ．绳子移动的速度大小大于小球沿斜面运动的速度的大小【答案】BC【解析】【详解】B ．设连接小球的绳子与水平方向的夹角为θ；对小球沿斜面方向：sin(30)T mg θ=-o则当θ角从 45°变为90°的过程中，绳子的拉力变大，因F=T ，则外力F 一直在增大，选项B 正确；A ．对小球和斜面的整体，地面对斜面体的摩擦力等于绳子拉力的水平分量，则cos sin(30)cos f T mg θθθ==-o 可知，随θ角的增加，地面对斜面的静摩擦力f 是变化的，选项A 错误；C ．当 θ=90°时，滑轮两边绳子的夹角为120°，此时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力，选项C 正确；D ．将小球的速度v 分解可知，绳子的速度1cos(30)v v θ=-o ，则绳子移动的速度大小小于小球沿斜面运动的速度的大小，选项D 错误；故选BC.【点睛】此题涉及到的研究对象较多，关键是如何正确选择研究对象，并能对研究对象正确的受力分析，灵活运用整体及隔离法解题．4．如图所示，水平光滑长杆上套有一物块Q ，跨过悬挂于O 点的轻小光滑圆环的细线一端连接Q ，另一端悬挂一物块P ．设细线的左边部分与水平方向的夹角为θ，初始时θ很小．现将P 、Q 由静止同时释放，在物块P 下落过程中，下列说法正确的有A ．当θ＝60°时，P 、Q 的速度之比是1:2B ．当θ＝90°时，Q 的速度最大C ．物块P 一直处于失重状态D ．绳对Q 的拉力始终大于P 的重力【答案】AB【解析】【详解】A 、由题可知，P 、Q 用同一根绳连接，则Q 沿绳子方向的速度与P 的速度相等，则当60θ=︒时，Q 的速度cos 60Q P v v ︒=解得：:1:2P Q v v =故A 正确；B 、P 的机械能最小时，即为Q 到达O 点正下方时，此时Q 的速度最大，即当90θ=︒时，Q 的速度最大，故B 正确；C 、θ角逐渐增大到90o 的过程中，Q 的速度一直增大，P 的速度先增大后减小，所以P 是先失重后超重，故C 错误；D 、因为P 是先失重后超重，因此绳对Q 的拉力会等于P 的重力，故D 错误。
高中物理图像法解决物理试题解题技巧和训练方法及练习题
高中物理图像法解决物理试题解题技巧和训练方法及练习题1.问题：一个球从斜面上下滚动，求滚动过程中球心的加速度。
解题方法：通过绘制球在不同位置的速度矢量图，可以发现球心的加速度大小恒定为g*sinθ，方向沿斜面向下。
2.问题：一个火箭垂直向上发射，求其高度和速度随时间的变化关系。
解题方法：绘制高度-时间和速度-时间图像，根据火箭发射时的初速度和加速度，分析其运动状态。
3.问题：一个物体从高处自由落下，求其下落时间和落地时的速度。
解题方法：通过绘制速度-时间图，找到物体的初速度和加速度，并利用运动学公式求解。
4.问题：两个弹簧同时用力拉伸，求弹簧的合力和合力的方向。
解题方法：绘制拉伸弹簧的位移-力图，根据弹簧的弹性系数和拉伸量求解合力大小和方向。
5.问题：一个半径为R的圆盘在水平桌面上绕自身垂直轴心旋转，求其角速度和角加速度。
解题方法：通过绘制角速度-时间和角加速度-时间图像，利用旋转的基本关系式求解。
6.问题：一个抛体做匀速圆周运动，求其速度和加速度的大小。
解题方法：绘制速度-时间和加速度-时间图像，根据圆周运动的特点求解。
7.问题：一个光滑水平桌面上有一个质量为m的物体，另一边有一个质量为2m的物体，求两个物体之间的摩擦力。
解题方法：绘制摩擦力-加速度图像，根据牛顿第二定律和摩擦力公式求解。
8.问题：一个光滑水平桌面上有一个质量为m的物体，通过绳子连接一个质量为2m的物体，求系统的加速度。
解题方法：绘制受力-加速度图像，根据牛顿第二定律和受力平衡条件求解。
9.问题：一个光滑水平桌面上有一个质量为m的物体，与墙面接触，求物体受到的压力大小和方向。
解题方法：绘制压力-受力图像，根据受力平衡条件和压力的定义求解。
10.问题：一个电流为I的导线在磁场中受到力F，求导线的长度和磁场的大小。
解题方法：绘制力-电流图像，利用洛伦兹力公式和导线长度的关系求解。
高中物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析

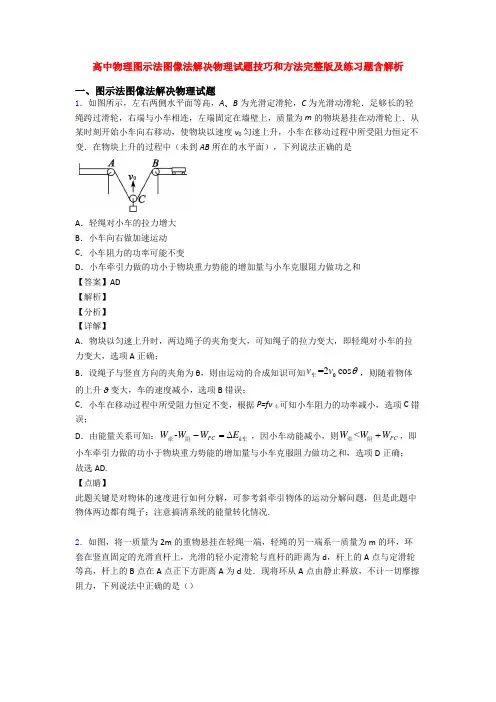

高中物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析一、图示法图像法解决物理试题1．如图所示，左右两侧水平面等高，A 、B 为光滑定滑轮，C 为光滑动滑轮．足够长的轻绳跨过滑轮，右端与小车相连，左端固定在墙壁上，质量为m 的物块悬挂在动滑轮上．从某时刻开始小车向右移动，使物块以速度v 0匀速上升，小车在移动过程中所受阻力恒定不变．在物块上升的过程中（未到AB 所在的水平面），下列说法正确的是A ．轻绳对小车的拉力增大B ．小车向右做加速运动C ．小车阻力的功率可能不变D ．小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和 【答案】AD 【解析】 【分析】 【详解】A ．物块以匀速上升时，两边绳子的夹角变大，可知绳子的拉力变大，即轻绳对小车的拉力变大，选项A 正确；B ．设绳子与竖直方向的夹角为θ，则由运动的合成知识可知0=2cos v v θ车，则随着物体的上升θ变大，车的速度减小，选项B 错误；C ．小车在移动过程中所受阻力恒定不变，根据P=fv 车可知小车阻力的功率减小，选项C 错误；D ．由能量关系可知：-PC k W W WE 阻牵车-=∆ ，因小车动能减小，则<PC W W W +阻牵，即小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和，选项D 正确； 故选AD. 【点睛】此题关键是对物体的速度进行如何分解，可参考斜牵引物体的运动分解问题，但是此题中物体两边都有绳子；注意搞清系统的能量转化情况.2．如图，将一质量为2m 的重物悬挂在轻绳一端，轻绳的另一端系一质量为m 的环，环套在竖直固定的光滑直杆上，光滑的轻小定滑轮与直杆的距离为d ，杆上的A 点与定滑轮等高，杆上的B 点在A 点正下方距离A 为d 处．现将环从A 点由静止释放，不计一切摩擦阻力，下列说法中正确的是（）A ．环到达B 处时，重物上升的高度2d B ．环能下降的最大距离为43d C ．环到达B 处时，环与重物的速度大小之比为22D ．环从A 到B 减少的机械能等于重物增加的机械能 【答案】BD 【解析】 【分析】 【详解】根据几何关系有，环从A 下滑至B 点时，重物上升的高度h=2d−d ，故A 错误；环下滑到最大高度为h 时环和重物的速度均为0，此时重物上升的最大高度为22 h d d +-，根据机械能守恒有222(?)mgh mg h d d =+-，解得：h=43dd ，故B 正确．对B 的速度沿绳子方向和垂直于绳子方向分解，在沿绳子方向上的分速度等于重物的速度，有：vcos45°=v重物，所以2v v 重物＝，故C 错误；环下滑过程中无摩擦力对系统做功，故系统机械能守恒，即满足环减小的机械能等于重物增加的机械能，故D 正确；故选BD ．3．如图所示，用铰链将三个质量均为m 的小球A 、B 、C 与两根长为L 轻杆相连， B 、C 置于水平地面上．在轻杆竖直时，将A 由静止释放，B 、C 在杆的作用下向两侧滑动，三小球始终在同一竖直平面内运动．忽略一切摩擦，重力加速度为g ．则此过程中（ ）A ．球A 的机械能一直减小B ．球A 2gLC ．球B 对地面的压力始终等于32mg D ．球B 对地面的压力可小于mg 【答案】BD 【解析】 【详解】A ：设A 球下滑h 时，左侧杆与竖直方向夹角为θ，则L hcos Lθ-=，AB 用铰链相连，则()090A B B v cos v cos v sin θθθ=-=，当A 下落到最低点时，B 的速度为零，中间过程中B的速度不为零；同理可得，当A 下落到最低点时，C 的速度为零，中间过程中C 的速度不为零．ABC 三者组成的系统机械能守恒，中间过程B 、C 的动能不为零，A 到最低点时，B 、C 的动能为零；则球A 的机械能不是一直减小．故A 项错误．B ：当A 下落到最低点时，B 、C 的速度为零，对三者组成的系统，A 由静止释放到球A 落地过程，应用机械能守恒得：212mgL mv =，解得：球A 落地的瞬时速度2v gL =．故B 项正确．C ：球A 加速下落时，三者组成的系统有向下的加速度，整体处于失重状态，球B 、C 对地面的压力小于32mg ．故C 项错误． D ：在A 落地前一小段时间，B 做减速运动，杆对B 有斜向右上的拉力，则球B 对地面的压力小于mg ．故D 项正确． 综上，答案为BD ．4．用轻杆通过铰链相连的小球A 、B 、C 、D 、E 处于竖直平面上，各段轻杆等长，其中小球A 、B 的质量均为2m ，小球C 、D 、E 的质量均为m ．现将A 、B 两小球置于距地面高h 处，由静止释放，假设所有球只在同一竖直平面内运动，不计一切摩擦，则在下落过程中A ．小球A 、B 、C 、D 、E 组成的系统机械能和动量均守恒 B ．小球B 的机械能一直减小 C ．小球B 2gh D ．当小球A 的机械能最小时，地面对小球C 的支持力大小为mg 【答案】CD 【解析】 【分析】 【详解】小球A 、B 、C 、D 、E 组成的系统机械能守恒但动量不守恒，故A 错误；由于D 球受力平衡，所以D 球在整个过程中不会动，所以轻杆DB 对B 不做功，而轻杆BE 对B 先做负功后做正功，所以小球B 的机械能先减小后增加，故B 错误；当B 落地时小球E 的速度等于零，根据功能关系212mgh mv = 可知小球B 的速度为2gh ，故C 正确；当小球A 的机械能最小时，轻杆AC 没有力，小球C 竖直方向上的力平衡，所以支持力等于重力，故D 正确，故选CD5．如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L ．由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时（图中未标出），关于两球速度A v 与B v 的关系，下列说法正确的是A ．A 球下滑过程中的加速度一直大于gB ．B 球运动过程中的速度先变大后变小C ．tan A B v v θ=D ．sin A B v v θ= 【答案】BC 【解析】 【分析】 【详解】先分析小球B 的运动情况：小球 B 以初速度等于零开始向右运动，当小球A 落到最下方时B 的速度再次为零，所以B 在水平方向先加速后减小，即B 球运动过程中的速度先变大后变小，根据受力可知刚开始时杆对B 产生的是偏右的力，所以杆对A 产生的是偏向上的力，根据受力可知此时A 的加速度小于重力加速度g ，故A 错误；B 正确；当杆与竖直方向的夹角为θ时，根据运动的分解可知;cos sin A B v v θθ=即tan A B v v θ=，故C 正确；D 错误；6．如图所示，跨过同一高度处的光滑轻小定滑轮的细线连接着质量相同的物体A 和B ，A 套在光滑水平杆上，定滑轮离水平杆的高度h=0.2m ，开始时让连接A 的细线与水平杆的夹角θ=53°，现把A 由静止释放，在以后A 向右的运动过程中，下列说法中正确的是（sin53°=0.8，cos53°=0.6，g 取10m/s 2，且B 不会与水平杆相碰．）( )A ．物体A 在运动的过程中，绳的拉力一直做正功，所以机械能一直增加B ．物体B 在运动的过程中，绳的拉力先做负功再做正功，动能最小为零C ．物体A 在运动过程中先加速后减速，且最大速度等于1m/sD ．物体B 在运动过程中先加速后减速，且最大速度等于1m/s 【答案】BC 【解析】 【分析】 【详解】A 、在A 运动过程中，开始时绳子拉力与运动方向相同，拉力做正功，当越过悬点正下方后，拉力开始做负功；故A 拉力先做正功后做负功；故A 错误.C 、A 的速度分解为沿绳子方向和垂直于绳子方向，沿绳子方向上的分速度等于B 的速度大小，有：v A cos θ=v B ，A 、B 组成的系统机械能守恒，当θ=90°时，A 的速率最大，此时B 的速率为零．根据系统机械能守恒有：21()sin 2B A h m g h mv θ-=，解得v =1m/s ；C 正确. B 、在B 运动过程中，拉力先做负功后做正功，当B 的速度为零动能最小为零；故B 正确.D 、由A 的分析可知，B 的速度先向下增大后减小，再向上增大后减小．最大速度等于v A cos θ=0.8m/s ；故D 错误. 故选BC. 【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度大小，以及知道A 、B 组成的系统机械能守恒．7．如图所示，套在竖直细杆上的轻环A 由跨过定滑轮的不可伸长的轻绳与重物B 相连，施加外力让A 沿杆以速度v 匀速上升，从图中M 位置上升至与定滑轮的连线处于水平N 位置，已知AO 与竖直杆成θ角，则（ ）A ．刚开始时B 的速度为cos vθB ．A 匀速上升时，重物B 也匀速下降C ．重物B 下降过程，绳对B 的拉力大于B 的重力D ．A 运动到位置N 时，B 的速度最大【答案】C 【解析】 【详解】A.对于A ，它的速度如图中标出的v ，这个速度看成是A 的合速度，其分速度分别是a b v v 、，其中a v 就是B 的速率（同一根绳子，大小相同），故刚开始上升时B 的速度cos B v v θ=，故A 不符合题意；B.由于A 匀速上升，θ在增大，所以B v 在减小，故B 不符合题意；C .B 做减速运动，处于超重状态，绳对B 的拉力大于B 的重力，故C 符合题意； D.当运动至定滑轮的连线处于水平位置时90θ=︒，所以0B v =， 故D 不符合题意。
高考物理图像法解决物理试题技巧(很有用)及练习题
高考物理图像法解决物理试题技巧(很有用)及练习题一、图像法解决物理试题1．平直的公路上有a 、b 两辆汽车同向行驶，t =0时刻b 车在前a 车在后，且两车相距s 0。
已知a 、b 两车的v -t 图象如下图所示，在0~t 1时间内，b 车的位移为s ，则下列说法中正确的是（ ）A ．0~t 1时间内a 车的位移为3sB ．若a 、b 在t 1时刻相遇，则s 0=sC ．若a 、b 在12t 时刻相遇，则023s s = D ．若a 、b 在12t 时刻相遇，它们将在123t 时刻再次相遇 【答案】A【解析】【分析】【详解】A.v −t 图象围成的面积表示位移，在0~t 1时间内a 围成的面积是b 的三倍，故A 正确；B.若a 、b 在t 1时刻相遇，则0s 等于该段时间内a 、b 位移差，则s 0=2s ，故B 错误；C.若a 、b 在12t 时刻相遇，该段时间内b 的位移为14s ，a 的位移为74s ，所以032s s =，故C 错误；D.如图若在12t 时刻相遇，它们将在132t 时刻再次相遇，D 错误。
故选A.【点睛】在速度时间图像中，需要掌握三点：一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化；二、图像的斜率表示物体运动的加速度；三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移。
2．质点做直线运动的速度﹣时间图象如图所示，该质点（ ）A．第1 s内和第3 s内质点的速度不断增大，加速度不断减小B．前1 s内和前3 s内质点运动的路程相同C．物体在1 s，3 s时质点的运动方向发生变化D．第2秒末和第4秒末质点的位置相同【答案】A【解析】【分析】根据速度图象能直接读出速度的变化，根据速度图象的斜率分析加速度的变化．根据图象与时间轴围成的面积等于物体在该段时间内通过的位移，分析位移，从而确定出路程关系．速度的正负表示速度的方向．根据位移关系分析质点位置关系．【详解】A项：第1 s内质点的速度不断增大，根据速度图象的斜率表示加速度，知加速度不断减小．第3 s内质点的速度沿负方向不断增大，加速度不断减小，故A正确．B项：只要质点在运动，其运动的路程就在增大，所以前1 s内的路程小于前3 s内的路程，故B错误．C项：根据速度的正负表示质点的运动方向，知物体在1 s，3 s时质点的运动方向均没有发生变化，故C错误．D项：根据图象与时间轴围成的面积大小等于位移，知0﹣2s内的位移大于0，0﹣4s内的位移为0，所以第2秒末和第4秒末质点的位置不同，故D错误．故选A．【点睛】本题的关键要理解速度图象的物理意义，知道图象的斜率表示加速度，面积表示位移，要注意位移的正负．3．质量为2kg的物体在水平面内做曲线运动，已知x方向的位移-时间图像和y方向的速度-时间图像分别如图甲、乙所示。
高中物理图像法解决物理试题的基本方法技巧及练习题及练习题
高中物理图像法解决物理试题的基本方法技巧及练习题及练习题一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。
所以D正确，ABC错误。
2．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v随时间t的变化如图所示，设0时刻出发，t1时刻二者速度相等，t2时刻二者相遇且速度相等。
下列关于甲、乙运动的说法正确的是（）A．在0〜t2时间内二者的平均速度相等B．t1〜t2在时间内二者的平均速度相等C．t1〜t2在时间内乙在甲的前面D．在t1时刻甲和乙的加速度相等【答案】A【解析】【详解】A．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t2时刻二者相遇，则0〜t2时间内二者的位移相同，0〜t2时间内二者的平均速度相等。
故A项正确；B．v-t图象与时间轴围成面积表对应时间内的位移，则t1〜t2时间内乙的位移大于甲的位移，t1〜t2时间内乙的平均速度大于甲的平均速度。
故B项错误；C．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，0〜t1时间内甲的速度大于乙的速度，则t1时刻甲在乙的前面；t2时刻二者相遇，则在t1〜t2时间内甲在乙的前面，两者间距逐渐变小。
故C 项错误；D ．v -t 图象切线斜率表示加速度，则t 1时刻甲和乙的加速度不相等。
故D 项正确。
高中物理图像法解决物理试题解题技巧及练习题及解析
高中物理图像法解决物理试题解题技巧及练习题及解析一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A ．0～1 s 内的平均速度是2 m/sB ．0～2 s 内的位移大小是4 mC ．0～1 s 内的运动方向与2 s ～4 s 内的运动方向相反D ．0～1 s 内的加速度大小大于2 s ～4 s 内加速度的大小【答案】D【解析】0～1s 内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A 错误；在v-t 图象中，图线与坐标轴所围的面积大小等于位移：，故B 错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s 内的运动方向相同，故C 错误；速度图象的斜率等于加速度，则知0～1s 内的加速度大于2～4s 内的加速度，故D 正确。
所以D 正确，ABC 错误。
2．平直的公路上有a 、b 两辆汽车同向行驶，t =0时刻b 车在前a 车在后，且两车相距s 0。
已知a 、b 两车的v -t 图象如下图所示，在0~t 1时间内，b 车的位移为s ，则下列说法中正确的是（ ）A ．0~t 1时间内a 车的位移为3sB ．若a 、b 在t 1时刻相遇，则s 0=sC ．若a 、b 在12t 时刻相遇，则023s s D ．若a 、b 在12t 时刻相遇，它们将在123t 时刻再次相遇 【答案】A【解析】【分析】【详解】A.v −t 图象围成的面积表示位移，在0~t 1时间内a 围成的面积是b 的三倍，故A 正确；B.若a 、b 在t 1时刻相遇，则0s 等于该段时间内a 、b 位移差，则s 0=2s ，故B 错误；C.若a 、b 在12t 时刻相遇，该段时间内b 的位移为14s ，a 的位移为74s ，所以032s s ，故C 错误；D.如图若在12t 时刻相遇，它们将在132t 时刻再次相遇，D 错误。
故选A.【点睛】在速度时间图像中，需要掌握三点：一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化；二、图像的斜率表示物体运动的加速度；三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移。
高考物理图像法解决物理试题技巧(很有用)及练习题含解析
高考物理图像法解决物理试题技巧(很有用)及练习题含解析一、图像法解决物理试题1．一个质量为0.5kg 的物体，从静止开始做直线运动，物体所受合外力F 随时间t 变化的图象如图所示，则在时刻t =8s 时，物体的速度为（ ）A ．2m/sB ．8m/sC ．16m/sD ．42m/s 【答案】C【解析】【分析】【详解】 F t -图像的面积表示冲量，在上方为正，在下方为负，故根据动量定理可得11122212222210222mv ⨯+⨯⨯-⨯⨯+⨯+⨯⨯=-，解得第8s 末的速度为16/v m s =，C 正确．【点睛】F-t 图像的面积是解决本题的关键，在物理中，从图像角度研究问题，需要注意图像的斜率，截图，面积等表示的含义．2．如图所示，分别为汽车甲的位移-时间图象和汽车乙的速度-时间图象，则( )A ．甲的加速度大小为25/m sB ．乙的加速度大小为25/m sC ．甲在4s 内的位移大小为40 mD ．乙在4 s 内的位移大小为20 m【答案】B【解析】 A 、在x t -图象中，斜率表示速度，由图象可知：甲做匀速直线运动，加速度为0，故A 错误；B 、在速度-时间图象中，斜率表示加速度，乙的加速度大小为a 2220/5/4v a m s m s t ===，故B 正确；C 、甲在4s 内的位移大小为20020x m m =-=，故C 错误；D 、由v t -图象与时间轴围成的面积表示位移可知：乙在4s 内的位移大小为204402x m m ⨯==，故D 错误． 点睛：本题的关键要明确x t -图象与v t -图象的区别，知道v-t 图象的斜率表示加速度，x t -图象的斜率表示速度，两种图象不能混淆．3．如图所示为甲、乙两质点做直线运动的速度－时间图象，则下列说法中正确的是( )A ．在0～t 3时间内甲、乙两质点的平均速度相等B ．甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间内的加速度相同C ．甲质点在0～t 1时间内的平均速度小于乙质点在0～t 2时间内的平均速度D ．在t 3时刻，甲、乙两质点都回到了出发点【答案】A【解析】A 、在0～t 3时间内，由面积表示为位移，可知甲、乙两质点通过的位移相等，所用时间相等，则甲、乙两质点的平均速度，故A 正确；B 、图象的斜率表示加速度，则甲质点在0～t 1时间内的加速度与乙质点在t 2～t 3时间的加速度大小相等，但方向相反，所以加速度不同，故B 错误；C 、甲质点在0～t 1时间内的平均速度为2v ，乙质点在0～t 2时间内平均速度为2v ，即平均速度相等，故C 错误；D 、两个质点一直沿正向运动，都没有回到出发点，故D 错误；故选A ．【点睛】在速度时间图象中，某一点代表此时刻的瞬时速度，斜率表示加速度，图象与坐标轴围成面积代表位移，平均速度等于位移与时间之比，根据这些知识分析．4．如图，光滑水平面上放着长木板B ，质量m ＝2kg 的木块A 以速度v 0＝2m/s 滑上原来静止的长木板B 的上表面，由于A 、B 之间存在有摩擦，之后，A 、B 的速度随时间变化情况如右图所示，重力加速度g ＝10m/s 2.则下列说法正确的是（ ）A ．A 、B 之间动摩擦因数为0.1B ．长木板的质量为1 kgC ．长木板长度至少为2mD ．A 、B 组成系统损失机械能为4J【答案】A【解析】【分析】A 在B 的表面上滑行时，根据v -t 图像的斜率可得到A 的加速度大小，由牛顿第二定律求得动摩擦因数。
高中物理图像法解决物理试题技巧(很有用)及练习题
高中物理图像法解决物理试题技巧(很有用)及练习题一、图像法解决物理试题1．A 、B 两个物体在同地点，沿同一直线上做匀变速直线运动，它们的速度图象如图所示，则( )A ．A 、B 两物体运动方向一定相反B ．开头4s 内A 、B 两物体的位移相同C ．A 物体的加速度比Ｂ物体的加速度大D ．t =4s 时，A 、B 两物体的速度相同【答案】D【解析】由图像知Ａ、Ｂ两物体速度为正，表明运动方向均与正方向相同，A 错．Ａ、Ｂ两个物体在同地点出发，由图像与横轴包围面积可知，开头４s 内Ａ、物体的位移比Ｂ的小，B 错．速度图象斜率表示加速度，B 的斜率大于A ，所以Ａ物体的加速度比Ｂ物体的加速度小，C 错．t =４s 时，Ａ、Ｂ两物体的速度相同，D 对．2．一质点t =0时刻从原点开始沿x 轴正方向做直线运动，其运动的v -t 图象如图所示．下列说法正确的是（ ）A ．t =4s 时，质点在x =1m 处B ．t =3s 时，质点运动方向改变C ．第3s 内和第4s 内，合力对质点做的功相同D ．0~2s 内和0~4s 内，质点的平均速度相同【答案】B【解析】【详解】A 、0−4s 内质点的位移等于0−2s 的位移，为122m 3m 2x +=⨯=，0t =时质点位于0x =处，则4s t =时，质点在3m x =处，故选项A 错误；B 、在2s-3s 内速度图象都在时间轴的上方，在3s-4s 内速度图象都在时间轴的下方，所以3s t =时，质点运动方向改变，故选项B 正确；C 、第3s 内质点的速度减小，动能减小，合力做负功；第4s 内速度增大，动能增加，合力做正功，由动能定理知第3s 内和第4s 内，合力对质点做的功不等，故选项C 错误；D 、根据图象与坐标轴围成的面积表示位移，在时间轴上方的位移为正，下方的面积表示位移为负，则知0∼2s 内和0∼4s 内，质点的位移相同，但所用时间不同，则平均速度不同，故选项D 错误。
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题一、图示法图像法解决物理试题1．如图所示，左右两侧水平面等高，A 、B 为光滑定滑轮，C 为光滑动滑轮．足够长的轻绳跨过滑轮，右端与小车相连，左端固定在墙壁上，质量为m 的物块悬挂在动滑轮上．从某时刻开始小车向右移动，使物块以速度v 0匀速上升，小车在移动过程中所受阻力恒定不变．在物块上升的过程中（未到AB 所在的水平面），下列说法正确的是A ．轻绳对小车的拉力增大B ．小车向右做加速运动C ．小车阻力的功率可能不变D ．小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和 【答案】AD 【解析】 【分析】 【详解】A ．物块以匀速上升时，两边绳子的夹角变大，可知绳子的拉力变大，即轻绳对小车的拉力变大，选项A 正确；B ．设绳子与竖直方向的夹角为θ，则由运动的合成知识可知0=2cos v v θ车，则随着物体的上升θ变大，车的速度减小，选项B 错误；C ．小车在移动过程中所受阻力恒定不变，根据P=fv 车可知小车阻力的功率减小，选项C 错误；D ．由能量关系可知：-PC k W W WE 阻牵车-=∆ ，因小车动能减小，则<PC W W W +阻牵，即小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和，选项D 正确； 故选AD. 【点睛】此题关键是对物体的速度进行如何分解，可参考斜牵引物体的运动分解问题，但是此题中物体两边都有绳子；注意搞清系统的能量转化情况.2．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL 【答案】AD 【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mgmv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122AmgLmv +='，解得：()12A v gL ='+，C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD.【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A的速度为0.3．如图所示，半径为R 的硬橡胶圆环，其上带有均匀分布的负电荷，总电荷量为Q ，若在圆环上切去一小段l (l 远小于R )，则圆心O 处产生的电场方向和场强大小应为( )A ．方向指向AB B ．方向背离ABC ．场强大小为D ．场强大小为【答案】BD 【解析】 【详解】 AB 段的电量,则AB 段在O 点产生的电场强度为：,方向指向AB ，所以剩余部分在O 点产生的场强大小等于,方向背离AB ．故B,D 正确;A,C 错误.故选BD.【点睛】解决本题的关键掌握点电荷的场强公式，以及知道AB 段与剩余部分在O 点产生的场强大小相等，方向相反．4．甲乙两图中，某时刻绳子AB 与水平方向的夹角均为θ，绳子上端以速度v 0匀速拉动，在两车运动过程中，下列说法正确的是（ ）A ．甲、乙两车运动速度大小之比cos 1cos θθ+B ．甲车运动速度大小为cos v θC ．相同时间t ∆内乙车速度增量大于甲车速度增量D ．此刻若将速度v 0改成拉力F ，则两车加速度大小之比1:1 【答案】AC 【解析】 【详解】ABC ．由甲图可知，甲车的速度11cos v v θ=+乙车的速度2cos v v θ=所以，甲、乙两车运动速度大小之比cos 11cos θθ<+，相同时间t ∆内乙车速度增量大于甲车速度增量．故AC 正确，B 错误；D ．改成拉力F ，甲车所绳子合力沿两绳子夹角的角平分线上，汽车甲的合力大小为22cos 2F θ，汽车乙的合力大小为cos F θ，因此合力不相等，加速度不相等，故D 错误．5．如图所示，将一劲度系数为k 的轻弹簧一端固定在内壁光滑的半球形容器底部O ′处(O 为球心)，弹簧另一端与质量为m 的小球相连，小球静止于P 点。
高考物理图示法图像法解决物理试题技巧(很有用)及练习题含解析
高考物理图示法图像法解决物理试题技巧(很有用)及练习题含解析一、图示法图像法解决物理试题1．如图所示，a、b、c、d、e、f为以O为球心的球面上的点，分别在a、c两个点处放等量异种电荷＋Q和－Q。
下列说法正确的是( )A．b、f两点电场强度大小相等，方向不同B．e、d两点电势相同C．b、f两点电场强度大小相等，方向相同D．e、d两点电势不同【答案】BC【解析】A、等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。
由于b、c、d、e各点到该平面与两个点电荷的连线的交点O的距离是相等的，结合该电场的特点可知，b、c、d、e各点的场强大小也相等。
由以上的分析可知，b、c、d、e各点的电势相等，电场强度大小相等，方向相同。
故A、D错误；故选BC。
【点睛】解决本题的关键要掌握等量异种电荷的电场线和等势面的分布情况，知道场强是矢量，只有大小和方向都相同时，场强才相同，同时掌握好电场强度的叠加方法。
2．用轻杆通过铰链相连的小球A、B、C、D、E处于竖直平面上，各段轻杆等长，其中小球A、B的质量均为2m，小球C、D、E的质量均为m．现将A、B两小球置于距地面高h 处，由静止释放，假设所有球只在同一竖直平面内运动，不计一切摩擦，则在下落过程中A．小球A、B、C、D、E组成的系统机械能和动量均守恒B．小球B的机械能一直减小C．小球B2ghD．当小球A的机械能最小时，地面对小球C的支持力大小为mg【答案】CD【解析】【分析】【详解】小球A 、B 、C 、D 、E 组成的系统机械能守恒但动量不守恒，故A 错误；由于D 球受力平衡，所以D 球在整个过程中不会动，所以轻杆DB 对B 不做功，而轻杆BE 对B 先做负功后做正功，所以小球B 的机械能先减小后增加，故B 错误；当B 落地时小球E 的速度等于零，根据功能关系212mgh mv = 可知小球B 的速度为2gh ，故C 正确；当小球A 的机械能最小时，轻杆AC 没有力，小球C 竖直方向上的力平衡，所以支持力等于重力，故D 正确，故选CD3．如图所示，水平光滑长杆上套有一物块Q ，跨过悬挂于O 点的轻小光滑圆环的细线一端连接Q ，另一端悬挂一物块P ．设细线的左边部分与水平方向的夹角为θ，初始时θ很小．现将P 、Q 由静止同时释放，在物块P 下落过程中，下列说法正确的有A ．当θ＝60°时，P 、Q 的速度之比是1:2B ．当θ＝90°时，Q 的速度最大C ．物块P 一直处于失重状态D ．绳对Q 的拉力始终大于P 的重力【答案】AB【解析】【详解】A 、由题可知，P 、Q 用同一根绳连接，则Q 沿绳子方向的速度与P 的速度相等，则当60θ=︒时，Q 的速度cos 60Q P v v ︒=解得：:1:2P Q v v =故A 正确；B 、P 的机械能最小时，即为Q 到达O 点正下方时，此时Q 的速度最大，即当90θ=︒时，Q 的速度最大，故B 正确；C 、θ角逐渐增大到90o 的过程中，Q 的速度一直增大，P 的速度先增大后减小，所以P 是先失重后超重，故C 错误；D 、因为P 是先失重后超重，因此绳对Q 的拉力会等于P 的重力，故D 错误。
高中物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析
高中物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析一、图示法图像法解决物理试题1．如图所示，将质量为m的小球用橡皮筋悬挂在竖直墙的O点，小球静止在M点，N为O点正下方一点，ON间的距离等于橡皮筋原长，在N点固定一铁钉，铁钉位于橡皮筋右侧。
现对小球施加拉力F，使小球沿以MN为直径的圆弧缓慢向N运动，P为圆弧上的点，角PNM为60°。
橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。
B、小球缓慢移动，即运动到任意位置均平衡，小球所受三个力平衡满足相似三角形，即，，因，可得,故B错误。
C、同理在缓慢运动过程中由相似三角形原理可知，则拉力F始终垂直于橡皮筋的弹力，C正确。
D、在两相似三角形中，代表F大小的边MP的长度一直增大，故F一直增大，故D 错误。
则选AC。
【点睛】三力平衡可以运用合成法、作用效果分解法和正交分解法，而三力的动态平衡就要用图解法或相似三角形法，若有直角的还可以选择正交分解法。
2．如图所示，滑块A、B的质量均为m,A套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A、B通过铰链用长度为L的刚性轻杆(初始时轻杆与平面成30°)连接，A、B从静止释放，B开始沿水平面向右运动，不计一切摩擦，滑块A、B视为质点，在运动的过程中，下列说法中正确的是（）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL【答案】AD【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mg mv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122A mgL mv +='，解得：()12A v gL ='+，C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD. 【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A的速度为0.3．如图所示，用铰链将三个质量均为m 的小球A 、B 、C 与两根长为L 轻杆相连， B 、C 置于水平地面上．在轻杆竖直时，将A 由静止释放，B 、C 在杆的作用下向两侧滑动，三小球始终在同一竖直平面内运动．忽略一切摩擦，重力加速度为g ．则此过程中（ ）A ．球A 的机械能一直减小B ．球A 2gLC ．球B 对地面的压力始终等于32mg D ．球B 对地面的压力可小于mg【答案】BD【解析】【详解】 A ：设A 球下滑h 时，左侧杆与竖直方向夹角为θ，则L h cos Lθ-=，AB 用铰链相连，则()090A B B v cos v cos v sin θθθ=-=，当A 下落到最低点时，B 的速度为零，中间过程中B 的速度不为零；同理可得，当A 下落到最低点时，C 的速度为零，中间过程中C 的速度不为零．ABC 三者组成的系统机械能守恒，中间过程B 、C 的动能不为零，A 到最低点时，B 、C 的动能为零；则球A 的机械能不是一直减小．故A 项错误．B ：当A 下落到最低点时，B 、C 的速度为零，对三者组成的系统，A 由静止释放到球A 落地过程，应用机械能守恒得：212mgL mv =，解得：球A 落地的瞬时速度2v gL 故B 项正确．C ：球A 加速下落时，三者组成的系统有向下的加速度，整体处于失重状态，球B 、C 对地面的压力小于32mg ．故C 项错误． D ：在A 落地前一小段时间，B 做减速运动，杆对B 有斜向右上的拉力，则球B 对地面的压力小于mg ．故D 项正确．综上，答案为BD ．4．真空中电量均为Q 的两同种点电荷连线和一绝缘正方体框架的两侧面ABB 1A 1和DCC 1D 1中心连线重合，连线中心和立方体中心重合，空间中除两同种电荷Q 产生的电场外，不计其它任何电场的影响，则下列说法中正确的是（ ）A．正方体两顶点A、C1电场强度相同B．正方体两顶点A、C1电势相同C．两等量同种点电荷周围电场线和面ABB1A1总是垂直D．把正检验电荷q从顶点A移到C电场力不做功【答案】BD【解析】【分析】电场强度是矢量，通过场强的叠加获得合场强；电势是标量，沿着电场线方向电势降低，可以根据对称性判断电势的大小；电荷从等势面上的一点移动到另一点，电场力不做功。
高中物理图像法解决物理试题技巧(很有用)及练习题
高中物理图像法解决物理试题技巧(很有用)及练习题一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。
所以D正确，ABC错误。
2．甲乙两车在一平直道路上同向运动，其v﹣t图象如图所示，图中△OPQ和△OQT的面积分别为s1和s2（s1＜s2）．初始时，甲车在乙车前方s0处．下列判断错误的是（）A．若s0＝s1+s2，两车不会相遇B．若s0＜s1，两车相遇2次C．若s0＝s1，两车相遇1次D．若s0＝s2，两车相遇1次【答案】D【解析】【分析】【详解】由图线可知：在T时间内，甲车前进了s2，乙车前进了s1+s2；在t=T时，两车速度相同，若s0=s1+s2，则s0＞s1，两车不会相遇，故A正确；若s0+s2＜s1+s2，即s0＜s1，在T时刻之前，乙车会超过甲车，但甲车速度增加的快，所以甲车还会超过乙车，则两车会相遇2次，故B正确；若s0=s1，则s0+s2=s1+s2，即两车只能相遇一次，故C正确．若s0=s2，由于s1＜s2，则s1＜s0，两车不会相遇，故D错误；本题选错误的，故选D.3．我国“蛟龙号”深潜器在某次实验时，内部显示屏上显示了从水面开始下潜到返回水面过程中的速度图象，如图所示．以下判断正确的是（）A．6min～8min内，深潜器的加速度最大B．4min～6min内，深潜器停在深度为60m处C．3min～4min内，深潜器的加速度方向向上D．6min～10min内，深潜器的加速度不变【答案】C【解析】【详解】A、v-t图象的斜率表示加速度，则知0-1min内和3-4min内深潜器的加速度最大，故A错误；B、v-t图象和横坐标围成的面积表示位移大小，0-4min内位移大小为：1(120240)2m360mh=⨯+⨯=，4-6min内静止不动，则4 min～6 min内，深潜器停在2深度为360m;故B错误.C、3-4min内，减速下降，则加速度向上，故C正确；D、8min前后，深潜器的加速度方向是不同的，加速度是变化的，故D错误；4．甲、乙两物体一开始沿同一条直线相向运动，在t=0时刻甲、乙相距x0=3m，它们的速度图象如图所示。
高考物理图像法解决物理试题的技巧及练习题及练习题
高考物理图像法解决物理试题的技巧及练习题及练习题一、图像法解决物理试题1．如图是某质点运动的速度图象，由图象得到的正确结果是A．0～1 s内的平均速度是2 m/sB．0～2 s内的位移大小是4 mC．0～1 s内的运动方向与2 s～4 s内的运动方向相反D．0～1 s内的加速度大小大于2 s～4 s内加速度的大小【答案】D【解析】0～1s内质点做匀加速直线运动，其平均速度为初末速度之和的一半即：，故A错误；在v-t图象中，图线与坐标轴所围的面积大小等于位移：，故B错误；速度的正负表示速度的方向，则知0～1s 内的运动方向与2～4s内的运动方向相同，故C错误；速度图象的斜率等于加速度，则知0～1s内的加速度大于2～4s内的加速度，故D正确。
所以D正确，ABC错误。
2．平直马路上有同方向前后行驶的电车a和汽车b，它们的v－t图象如图所示。
当t＝10s时，两车刚好相遇，由图可知A．开始时电车a在前汽车b在后B．开始时两车相距25mC．t＝20s时两车相距50 mD．t＝10s后两车还会再相遇【答案】B【解析】【详解】A.从图像可以看出在前10s内a图像包围的面积大于b图像包围的面积，故一开始a在后b 在前，故A错误；B.图像包围的面积代表各自运动走过的位移，所以两者一开始相距的距离为151025m 2s =⨯⨯=，故B 正确； C.从面积上可以看出t ＝20s 时两车相距25m ，故C 错误；D. t ＝10s 后，b 的速度一直大于a 的速度，所以两车不会再相遇，故D 错误3．如图所示，分别为汽车甲的位移-时间图象和汽车乙的速度-时间图象，则( )A ．甲的加速度大小为25/m sB ．乙的加速度大小为25/m sC ．甲在4s 内的位移大小为40 mD ．乙在4 s 内的位移大小为20 m【答案】B【解析】 A 、在x t -图象中，斜率表示速度，由图象可知：甲做匀速直线运动，加速度为0，故A 错误；B 、在速度-时间图象中，斜率表示加速度，乙的加速度大小为a 2220/5/4v a m s m s t ===，故B 正确； C 、甲在4s 内的位移大小为20020x m m =-=，故C 错误；D 、由v t -图象与时间轴围成的面积表示位移可知：乙在4s 内的位移大小为204402x m m ⨯==，故D 错误． 点睛：本题的关键要明确x t -图象与v t -图象的区别，知道v-t 图象的斜率表示加速度，x t -图象的斜率表示速度，两种图象不能混淆．4．质点做直线运动的速度﹣时间图象如图所示，该质点（ ）A ．第1 s 内和第3 s 内质点的速度不断增大，加速度不断减小B ．前1 s 内和前3 s 内质点运动的路程相同C ．物体在1 s ，3 s 时质点的运动方向发生变化D ．第2秒末和第4秒末质点的位置相同【答案】A【解析】【分析】根据速度图象能直接读出速度的变化，根据速度图象的斜率分析加速度的变化．根据图象与时间轴围成的面积等于物体在该段时间内通过的位移，分析位移，从而确定出路程关系．速度的正负表示速度的方向．根据位移关系分析质点位置关系．【详解】A 项：第1 s 内质点的速度不断增大，根据速度图象的斜率表示加速度，知加速度不断减小．第3 s 内质点的速度沿负方向不断增大，加速度不断减小，故A 正确．B 项：只要质点在运动，其运动的路程就在增大，所以前1 s 内的路程小于前3 s 内的路程，故B 错误．C 项：根据速度的正负表示质点的运动方向，知物体在1 s ，3 s 时质点的运动方向均没有发生变化，故C 错误．D 项：根据图象与时间轴围成的面积大小等于位移，知0﹣2s 内的位移大于0，0﹣4s 内的位移为0，所以第2秒末和第4秒末质点的位置不同，故D 错误．故选A ．【点睛】本题的关键要理解速度图象的物理意义，知道图象的斜率表示加速度，面积表示位移，要注意位移的正负．5．一质点t =0时刻从原点开始沿x 轴正方向做直线运动，其运动的v -t 图象如图所示．下列说法正确的是（ ）A ．t =4s 时，质点在x =1m 处B ．t =3s 时，质点运动方向改变C ．第3s 内和第4s 内，合力对质点做的功相同D ．0~2s 内和0~4s 内，质点的平均速度相同【答案】B【解析】【详解】A 、0−4s 内质点的位移等于0−2s 的位移，为122m 3m 2x +=⨯=，0t =时质点位于0x =处，则4s t =时，质点在3m x =处，故选项A 错误；B 、在2s-3s 内速度图象都在时间轴的上方，在3s-4s 内速度图象都在时间轴的下方，所以t 时，质点运动方向改变，故选项B正确；3sC、第3s内质点的速度减小，动能减小，合力做负功；第4s内速度增大，动能增加，合力做正功，由动能定理知第3s内和第4s内，合力对质点做的功不等，故选项C错误；D、根据图象与坐标轴围成的面积表示位移，在时间轴上方的位移为正，下方的面积表示位移为负，则知0∼2s内和0∼4s内，质点的位移相同，但所用时间不同，则平均速度不同，故选项D错误。
高中物理图像法解决物理试题技巧和方法完整版及练习题
高中物理图像法解决物理试题技巧和方法完整版及练习题一、图像法解决物理试题1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W 【答案】D 【解析】 【详解】A ．根据闭合电路欧姆定律变形：U E Ir =-可得图像与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据甲图电动势为：1.5V E =内阻为：1.0 1.55ΩΩ0.33r -==A 错误；B ．根据乙图可知电流越大，小灯泡功率越大，根据欧姆定律变形得：U R I=可知乙图线上某点与原点连线的斜率为电阻，所以小灯泡的电阻随着功率的增大而增大，B 错误；C ．把电源和小灯泡组成闭合回路，将甲、乙两图叠加到一起：-曲线的交点即小灯泡的电压、电流，根据图像读数：两U IU≈0.125VI≈0.28A所以，小灯泡的功率为：==⨯≈P UI0.1250.28W0.035WC错误；D．回路中的总功率为：==⨯≈1.50.28W0.42WP EI总D正确。
故选D。
2．如图，光滑水平面上放着长木板B，质量m＝2kg的木块A以速度v0＝2m/s滑上原来静止的长木板B的上表面，由于A、B之间存在有摩擦，之后，A、B的速度随时间变化情况如右图所示，重力加速度g＝10m/s2.则下列说法正确的是（）A．A、B之间动摩擦因数为0.1B．长木板的质量为1 kgC．长木板长度至少为2mD．A、B组成系统损失机械能为4J【答案】A【解析】【分析】A在B的表面上滑行时，根据v-t图像的斜率可得到A的加速度大小，由牛顿第二定律求得动摩擦因数。
对系统，运用动量守恒定律列式可求得长木板的质量M。
根据“面积”表示位移，求解木板的长度。
由能量守恒定律求解A、B组成系统损失机械能。
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析
高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析一、图示法图像法解决物理试题1．如图所示，将质量为m的小球用橡皮筋悬挂在竖直墙的O点，小球静止在M点，N为O点正下方一点，ON间的距离等于橡皮筋原长，在N点固定一铁钉，铁钉位于橡皮筋右侧。
现对小球施加拉力F，使小球沿以MN为直径的圆弧缓慢向N运动，P为圆弧上的点，角PNM为60°。
橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。
B、小球缓慢移动，即运动到任意位置均平衡，小球所受三个力平衡满足相似三角形，即，，因，可得,故B错误。
C、同理在缓慢运动过程中由相似三角形原理可知，则拉力F始终垂直于橡皮筋的弹力，C正确。
D、在两相似三角形中，代表F大小的边MP的长度一直增大，故F一直增大，故D 错误。
则选AC。
【点睛】三力平衡可以运用合成法、作用效果分解法和正交分解法，而三力的动态平衡就要用图解法或相似三角形法，若有直角的还可以选择正交分解法。
2．竖直绝缘墙壁上有一个固定的小球A，在A球的正上方P点用绝缘线悬挂另一个小球B，A﹑B两个小球因带电而互相排斥，致使悬线与竖直方向成θ角，如图所示，若线的长度变为原来的一半，同时小球B的电量减为原来的一半，A小球电量不变，则再次稳定后A．A、B两球间的库仑力变为原来的一半B．A、B两球间的库仑力虽然减小，但比原来的一半要大C．线的拉力减为原来的一半D．线的拉力虽然减小，但比原来的一半要大【答案】BC【解析】【详解】由于逐渐漏电的过程中，处于动态平衡状态，对B进行受力分析如图所示：△PAB∽FBF2，所以.C、D、因G和PQ长度h不变，则丝线长度l变为原来的一半，可得丝线拉力F2变为原来的一半，与小球的电量及夹角无关；C正确，D错误.A、B、由三角形相似知，同理得，联立得，则，则可得;故A错误，B正确.故选BC.【点睛】本题是力学中动态平衡问题，采用的是三角形相似法，得到力的大小与三角形边长的关系，进行分析．3．甲乙两图中，某时刻绳子AB与水平方向的夹角均为θ，绳子上端以速度v0匀速拉动，在两车运动过程中，下列说法正确的是（）A ．甲、乙两车运动速度大小之比cos 1cos θθ+B ．甲车运动速度大小为0cos v θC ．相同时间t ∆内乙车速度增量大于甲车速度增量D ．此刻若将速度v 0改成拉力F ，则两车加速度大小之比1:1【答案】AC【解析】【详解】ABC ．由甲图可知，甲车的速度011cos v v θ=+ 乙车的速度 02cos v v θ=所以，甲、乙两车运动速度大小之比cos 11cos θθ<+，相同时间t ∆内乙车速度增量大于甲车速度增量．故AC 正确，B 错误； D ．改成拉力F ，甲车所绳子合力沿两绳子夹角的角平分线上，汽车甲的合力大小为22cos 2F θ，汽车乙的合力大小为cos F θ，因此合力不相等，加速度不相等，故D 错误．4．如图，将一质量为2m 的重物悬挂在轻绳一端，轻绳的另一端系一质量为m 的环，环套在竖直固定的光滑直杆上，光滑的轻小定滑轮与直杆的距离为d ，杆上的A 点与定滑轮等高，杆上的B 点在A 点正下方距离A 为d 处．现将环从A 点由静止释放，不计一切摩擦阻力，下列说法中正确的是（）A ．环到达B 处时，重物上升的高度2dB ．环能下降的最大距离为43dC ．环到达B 处时，环与重物的速度大小之比为2 D ．环从A 到B 减少的机械能等于重物增加的机械能【答案】BD【解析】【分析】【详解】根据几何关系有，环从A 下滑至B 点时，重物上升的高度h=2d−d ，故A 错误；环下滑到最大高度为h 时环和重物的速度均为0，此时重物上升的最大高度为22 h d d +-，根据机械能守恒有222(?)mgh mg h d d =+-，解得：h=43d d ，故B 正确．对B 的速度沿绳子方向和垂直于绳子方向分解，在沿绳子方向上的分速度等于重物的速度，有：vcos45°=v重物，所以 2v v 重物＝，故C 错误；环下滑过程中无摩擦力对系统做功，故系统机械能守恒，即满足环减小的机械能等于重物增加的机械能，故D 正确；故选BD ．5．如图所示，用铰链将三个质量均为m 的小球A 、B 、C 与两根长为L 轻杆相连， B 、C 置于水平地面上．在轻杆竖直时，将A 由静止释放，B 、C 在杆的作用下向两侧滑动，三小球始终在同一竖直平面内运动．忽略一切摩擦，重力加速度为g ．则此过程中（ ）A ．球A 的机械能一直减小B ．球A 2gLC ．球B 对地面的压力始终等于32mg D ．球B 对地面的压力可小于mg【答案】BD【解析】【详解】 A ：设A 球下滑h 时，左侧杆与竖直方向夹角为θ，则L h cos Lθ-=，AB 用铰链相连，则()090A B B v cos v cos v sin θθθ=-=，当A 下落到最低点时，B 的速度为零，中间过程中B 的速度不为零；同理可得，当A 下落到最低点时，C 的速度为零，中间过程中C 的速度不为零．ABC 三者组成的系统机械能守恒，中间过程B 、C 的动能不为零，A 到最低点时，B 、C 的动能为零；则球A 的机械能不是一直减小．故A 项错误．B ：当A 下落到最低点时，B 、C 的速度为零，对三者组成的系统，A 由静止释放到球A 落地过程，应用机械能守恒得：212mgL mv =，解得：球A 落地的瞬时速度2v gL =．故B 项正确．C ：球A 加速下落时，三者组成的系统有向下的加速度，整体处于失重状态，球B 、C 对地面的压力小于32mg ．故C 项错误． D ：在A 落地前一小段时间，B 做减速运动，杆对B 有斜向右上的拉力，则球B 对地面的压力小于mg ．故D 项正确．综上，答案为BD ．6．如图所示，长为L 的轻杆上端连着一质量为m 的小球，杆的下端用铰链固接于水平面上的O 点，轻杆处于竖直方向时置于同一水平面上质量为M 的立方体恰与小球接触。
高中物理图像法解决物理试题解题技巧及经典题型及练习题
高中物理图像法解决物理试题解题技巧及经典题型及练习题一、图像法解决物理试题1．甲、乙两物体从同一位置沿同一直线运动，其v t -图像如图所示，下列说法正确的是（ ）A ．20t :时间内乙物体通过的路程大于甲物体通过的路程B ．1t 时刻，两者相距最远C ．20t :时间内乙的平均速度小于甲的平均速度D ．2t 时刻，乙物体追上甲物体【答案】C【解析】【详解】AC.20t ~时间内甲物体的速度一直比乙物体的速度大，乙物体通过的路程小于甲物体通过的路程．根据平均速度的定义，乙的平均速度小于甲的平均速度，故A 错误，C 正确； BD. 甲、乙两物体从同一位置沿同一直线运动，在0∼t 2时间内，甲的速度一直比乙的大，甲在乙的前方，两者间距逐渐增大．t 2时刻后，乙的速度比乙的大，两者间距逐渐减小，所以t 2时刻，两者相距最远．故B 错误，D 错误．2．一个质量为0.5kg 的物体，从静止开始做直线运动，物体所受合外力F 随时间t 变化的图象如图所示，则在时刻t =8s 时，物体的速度为（ ）A ．2m/sB ．8m/sC ．16m/sD ．2m/s【答案】C【解析】【分析】【详解】 F t -图像的面积表示冲量，在上方为正，在下方为负，故根据动量定理可得11122212222210222mv ⨯+⨯⨯-⨯⨯+⨯+⨯⨯=-，解得第8s 末的速度为16/v m s =，C 正确．【点睛】F-t 图像的面积是解决本题的关键，在物理中，从图像角度研究问题，需要注意图像的斜率，截图，面积等表示的含义．3．甲、乙两个物体由同一地点沿同一方向做直线运动，其v -t 图象如图所示，关于两物体的运动情况，下列说法正确的是( )A ．t =1s 时，甲在乙前方B ．t =2s 时，甲、乙相遇C ．t =4s 时，乙的加速度方向开始改变D ．0-6s 内，甲、乙平均速度相同【答案】B【解析】【分析】【详解】A ．甲、乙两个物体从同一地点沿同一方向做直线运动，当位移相等时，两者相遇，根据速度时间图象与坐标轴围成面积表示位移，可知，在t =1s 时，乙的位移大于甲的位移，说明乙在甲的前方，故A 错误；B ．根据速度图象与坐标轴围成面积表示位移可知，在t =2s 时，乙的位移等于甲的位移，说明两者相遇，故B 正确；C ．速度图象的斜率表示加速度，由数学知识得知，在t =2s ～t =6s 内，乙的加速度方向一直沿负方向，没有改变，故C 错误．D ．由图可知，0～6s 内，甲的位移一定大于乙的位移，而时间相等，因此甲的平均速度大于乙的平均速度，故D 错误。
高中物理图示法图像法解决物理试题解题技巧(超强)及练习题
高中物理图示法图像法解决物理试题解题技巧(超强)及练习题一、图示法图像法解决物理试题1．真空中有四个相同的点电荷，所带电荷量均为q ，固定在如图所示的四个顶点上，任意两电荷的连线长度都为L ，静电力常量为k ，下列说法正确的是A ．不相邻的两棱中点连线在同一条电场线上B 86kqC ．任意两棱中点间的电势差都为零D ．a 、b 、c 三点为侧面棱中点，则a 、b 、c 所在的平面为等势面 【答案】BC 【解析】 【详解】假设ab 连线是一条电场线，则b 点的电场方向沿ab 方向，同理如果bc 连线是一条电场线，b 的电场方向沿bc 方向，由空间一点的电场方向是唯一的可知电场线不沿ab 和bc 方向，因此A 错；由点电荷的电场的对称性可知abc 三点的电场强度大小相同，由电场的叠加法则可知上下两个点电荷对b 点的和场强为零，左右两个点电荷对b 点的合场强不为零，每个电荷对b 点的场强224kq=3L 3kq E L =⎫⎪⎝⎭，合场强为24kq 686kq=2Ecosa=23L E 合，故B 正确；由点电荷的电势叠加法则及对称性可知abc 三点的电势相等，因此任意两点的电势差为零，故C 正确；假设abc 平面为等势面，因此电场线方向垂直于等势面，说明电场强度的方向都在竖直方向，由电场叠加原理知b 点的电场方向指向内底边，因此abc 不是等势面，故D 错误。
2．如图所示，三根通电长直导线A 、B 、C 互相平行，其横截面位于等腰直角三角形的三个顶点上，三根导线中通入的电流大小相等，且A 、C 中电流方向垂直于纸面向外，B 中电流方向垂直于纸面向内；已知通电导线在其周围某处产生的磁场的磁感应强度kIB r=，其中I 为通电导线中的电流强度，r 为某处到通电直导线的距离，k 为常量．下列说法正确的是( )A．A所受磁场作用力的方向与B、C所在平面垂直B．B所受磁场作用力的方向与A、C所在平面垂直C．A、B单位长度所受的磁场作用力大小之比为1∶2D．A、B单位长度所受的磁场作用力大小之比为1∶2【答案】BC【解析】利用右手定则可知：A处的合磁场方向沿AC方向，所以A所受磁场作用力的方向与A、C 所在平面垂直，A错；B、利用右手定则可知：B处的合磁场方向沿AC方向，所以B所受磁场作用力的方向与A、C所在平面垂直，B对；C、知通电导线在其周围产生的磁场的磁感应强度kIBr，根据磁场的叠加知：A处的磁场大小为22kIr，而B处的磁场强度为2kIr，所以A、B单位长度所受的磁场作用力大小之比为1:2，C对，D错；故本题选：BC3．物块B套在倾斜杆上，并用轻绳绕过定滑轮与物块A相连（定滑轮体积大小可忽略），今使物块B沿杆由点M匀速下滑到N点，运动中连接A、B的轻绳始终保持绷紧状态，在下滑过程中，下列说法正确的是（）A．物块A的速率先变大后变小B．物块A的速率先变小后变大C．物块A始终处于超重状态D．物块A先处于失重状态，后处于超重状态【答案】BC【解析】【分析】【详解】AB．将B的速度分解为沿绳子方向和垂直于绳子方向，如图，根据平行四边形定则，沿绳子方向的速度为A B v v cos θ=可知θ在增大到90°的过程中，A 的速度方向向下，且逐渐减小；由图可知，当B 到达P 点时，B 与滑轮之间的距离最短，θ=90°，A 的速度等于0，随后A 向上运动，且速度增大；所以在B 沿杆由点M 匀速下滑到N 点的过程中，A 的速度先向下减小，然后向上增大，故A 错误，B 正确；CD ．物体A 向下做减速运动和向上做加速运动的过程中，加速度的方向都向上，所以A 始终处于超重状态．故C 正确，D 错误； 故选BC ． 【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度，以及知道除超重状态时物体的加速度的方向向上，失重状态时加速度的方向向下即可．4．如图所示，斜面和水平横杆均足够长且均被固定，斜面顶角为θ，套筒P 套在横杆上，与轻绳连接，轻绳跨过不计大小的定滑轮，其与放在斜面上的滑块Q 相连接，且连接滑块Q 的轻绳与斜面平行，P 与Q 的质量均为m ，O 为横杆上的滑轮的正下方的点，滑轮到横杆的距离为h 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故 D 项错误； 故选 BC。 【点睛】
x 20 0.5 1 20 4m 50m 2
避碰类问题要分析速度相等时的位置关系，确认此时是否发生碰撞来判断碰撞能否避免。
11．一定质量的理想气体从状态 M 经历过程 1 或者过程 2 到达状态 N，其 P—V 图像如图 所示．对于这两个过程，下列说法正确的是 ．
a v 0 20 m/s2 5m/s2 t 4.5 0.5
所以汽车减速运动的加速度大小为 5m/s2，方向与规定的正方向相反．故 B 项正确； C．当客车由 20m/s 减速到 4m/s，所需时间
这段时间内车前进的距离
v v 4 20
t1
as 3.2s 5来自x1vt0vv 2
t1
C.图甲中图象的斜率表示物体运动的速度，由乙图可知，甲图中 t1 时刻，图线的斜率为 2
v0 ；故 C 正确. 2 D.乙图所围面积表示物体运动的位移，即 x1－x0＞ v0 t1;故 D 错误.
2
8．甲、乙两物体同时、同地出发，它们的“速度—时间”图象如图所示．则下列说法正确的 是( )
A．甲、乙两图线的交点表示两物体相遇 B．甲、乙两物体做曲线运动 C．甲物体先加速后减速，乙物体一直做加速运动 D．甲、乙两物体都做加速运动，甲物体的加速度一直减小，乙物体的加速度一直增大 【答案】D 【解析】 【分析】 【详解】 v-t 图象只表示两个方向即正方向和负方向，所以只能表示物体做直线运动的情况，B 错； 图象上的交点表示该时刻两物体速度相等，A 错；由图象知甲、乙两物体速度都增加，故 C 错；v-t 图象中图线上每一点的切线的斜率为该点的瞬时加速度，甲物体的曲线上每点的 切线的斜率一直减小，所以甲物体做加速度减小的加速运动，而乙物体的加速度一直增大 D 对． 故选 D 【点睛】 关于 v-t 图像要了解图像中切线的斜率表示加速度，图像包围的面积代表走过的位移．
高中物理图像法解决物理试题技巧(很有用)及练习题 一、图像法解决物理试题
1．平直马路上有同方向前后行驶的电车 a 和汽车 b，它们的 v－t 图象如图所示。当 t＝ 10s 时，两车刚好相遇，由图可知
A．开始时电车 a 在前汽车 b 在后 B．开始时两车相距 25m C．t＝20s 时两车相距 50 m D．t＝10s 后两车还会再相遇 【答案】B 【解析】 【详解】 A.从图像可以看出在前 10s 内 a 图像包围的面积大于 b 图像包围的面积，故一开始 a 在后 b 在前，故 A 错误； B.图像包围的面积代表各自运动走过的位移，所以两者一开始相距的距离为
s 1 510 25m ，故 B 正确； 2
C.从面积上可以看出 t＝20s 时两车相距 25m，故 C 错误； D. t＝10s 后，b 的速度一直大于 a 的速度，所以两车不会再相遇，故 D 错误
2．甲、乙两个物体由同一地点沿同一方向做直线运动，其 v-t 图象如图所示，关于两物体 的运动情况，下列说法正确的是( )
A．t=1s 时，甲在乙前方 B．t=2s 时，甲、乙相遇 C．t=4s 时，乙的加速度方向开始改变 D．0-6s 内，甲、乙平均速度相同 【答案】B 【解析】
【分析】 【详解】 A．甲、乙两个物体从同一地点沿同一方向做直线运动，当位移相等时，两者相遇，根据 速度时间图象与坐标轴围成面积表示位移，可知，在 t=1s 时，乙的位移大于甲的位移，说 明乙在甲的前方，故 A 错误； B．根据速度图象与坐标轴围成面积表示位移可知，在 t=2s 时，乙的位移等于甲的位移， 说明两者相遇，故 B 正确； C．速度图象的斜率表示加速度，由数学知识得知，在 t=2s～t=6s 内，乙的加速度方向一直 沿负方向，没有改变，故 C 错误． D．由图可知，0～6s 内，甲的位移一定大于乙的位移，而时间相等，因此甲的平均速度大 于乙的平均速度，故 D 错误。 故选 B。 【点睛】 本题是速度-时间图象问题，要明确斜率的含义，知道在速度--时间图象中图象与坐标轴围 成的面积的含义，即可分析两物体的运动情况．
10．一辆汽车正在以 v＝20m/s 的速度匀速行驶．突然，司机看见车的正前方 x0＝33 m 处 有一只狗，如图甲所示，若从司机看见狗开始计时(t＝0)，司机采取了一系列动作。整个过 程中汽车的运动规律如图乙所示，g 取 10 m/s2.则下列判断正确的是（ ）
A．汽车先做匀速运动再做反向匀减速运动 B．汽车减速运动的加速度大小为 5m/s2 C．若狗正以 v′＝4m/s 的速度与汽车同向奔跑，则不能摆脱被撞的噩运 D．汽车从司机发现狗至停止运动的这段时间内前进的距离为 48.4 m 【答案】BC 【解析】 【详解】 A．由图乙得 0～0.5s 内车速不变，0.5～4.5s 车速随时间均匀减小；0～4.5s 内速度始终为 正值，即 0～4.5s 内始终沿规定的正方向运动；则汽车先做匀速运动再做正方向的匀减速 运动，故 A 项错误； B．汽车减速运动的加速度
次，故 D 正确． 故选 D． 【点睛】 在速度时间图像中，需要掌握三点，一、速度的正负表示运动方向，看运动方向是否发生 变化，只要考虑速度的正负是否发生变化，二、图像的斜率表示物体运动的加速度，三、 图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负 方向位移。
5．如图所示为某物体做直线运动的 v－t 图象，关于物体在前 4 s 的运动情况，下列说法中 正确的是( )．
B．在第 20s 末，甲车的加速度为
a甲
v t
0 20 30 10
m/s
1m/s2
，
大小为1m/s2 ；
乙车的加速度大小为
a乙
v t
20 30
m/s2
2 3
m/s2
，
所以加速大小不相等，故 B 错误；
C．在第 30s 末，甲的位移为
乙的位移为
x甲
10+30 2
20m
400m
，
所以甲乙两车相距
x乙
1 2
9．两辆游戏赛车 a、b 在两条平行的直车道上行驶．t=0 时两车都在同一计时线处，此时
比赛开始．它们在四次比赛中的 v t 图如图所示．哪些图对应的比赛中，有一辆赛车追上
了另一辆（ ）
A．
B．
C．
D．
【答案】AC 【解析】 在速度--时间图象里，图象与横轴所围成的面积表示物体发生的位移．从 A 图中可以看 出，当 t=20s 时，两图象面积相等，此时一辆赛车追上另一辆，A 正确；图中 a 的面积始 终小于 b 的面积，所以不可能追上，B 错误；图象也是在 t=20s 时，两图象面积相等，此 时一辆赛车追上另一辆；C 正确；图象中 a 的面积始终小于 b 的面积，所以不可能追上，D 错误．
A．物体始终向同一方向运动 B．物体的加速度大小不变，方向改变 C．物体在前 2 s 内做减速运动 D．t＝2 s 时的速度、加速度都为零 【答案】C 【解析】 【分析】 根据速度的正负判断速度的方向．速度图象的斜率等于加速度．根据图线速度变化的变化 分析物体做什么运动。 【详解】 A 项：由图可知，前 2s 速度为负，后 2s 速度为正，所以物体的速度方向改变，故 A 错 误； B 项：图线的斜率等于加速度，由图可知，图线的斜率不变，故物体的加速度大小不变， 方向不变，故 B 错误； C 项：物体在前 2s 内向负方向做匀减速运动，故 C 正确； D 项：由图可知，t=2s 时的速度为零，但加速度不变，故 D 错误。 故应选 C。 【点睛】 根据速度图象直接速度加速度的方向，由斜率大小求出加速度的大小是基本能力，要熟练 掌握。
3．质量为 2kg 的物体在水平面内做曲线运动，已知 x 方向的位移-时间图像和 y 方向的速 度-时间图像分别如图甲、乙所示。下列说法正确的是
A．质点初速度的方向与合外力方向垂直 B．3s 末质点速度大小为 10m/s C．质点的初速度大小为 6m/ s D．质点所受的合外力大小为 2N 【答案】A 【解析】
【详解】
AC、由图甲可知，质点在
x
方向上的初速度为 vx
12 3
4m
/
s
，沿
x
方向的加速度为
0；
y 方向上的初速度为 0，加速度： a v 6 m / s2 2m / s2 ，可知质点的初速度沿 x 方 t 3
向，大小为 4m/s，而加速度沿 y 方向，根据牛顿第二定律可知，质点受到的合外力的方向 沿 y 方向，与初速度的方向垂直，A 正确 C 错误； B、质点在 x 轴方向做速度为 4m/s 的匀速直线运动，在 y 轴方向上做初速度为零的匀加速 直线运动，质点的加速度方向沿 y 轴方向，3s 末沿 y 方向的分速度为 6m/s，所以 3s 末质
A．甲车先做匀速运动再做反向匀减速运动
B．在第 20s 末，甲、乙两车的加速度大小相等
C．第 30s 末，甲、乙两车相距100m
D．在整个运动过程中，甲、乙两车可以相遇两次 【答案】D 【解析】
【详解】
A．由图象可知：甲车先做匀速运动再做匀减速直线运动，但甲的速度图象一直在时间轴 的上方，一直沿正向运动，没有反向，故 A 错误；
20
0.5
20 2
4
3.2m
48.4m
此时间内狗前进的距离
x2 v(t0 t1) 40.5 3.2m 14.8m
因为
x2 x0 14.8 33m 47.8m x1
所以狗将被撞上，故 C 项正确； D．速度时间图象与坐标轴围成的面积表示对应时间内的位移，则汽车从司机发现狗至停 止运动的这段时间内前进的距离
点的速度： v3 vx2 vy2 62 42 2 13m / s ，B 错误；
D、根据牛顿第二定律可知，质点受到的合外力：F=ma=2×2=4N，D 错误．
4．甲、乙两车在公路上沿同一方向做直线运动，在 t 0 时刻，乙车在甲车前方 50m 处，
它们的 v t 图象如图所示，下列对汽车运动情况的描述正确的是
