水利水电工程地基防渗帷幕灌浆

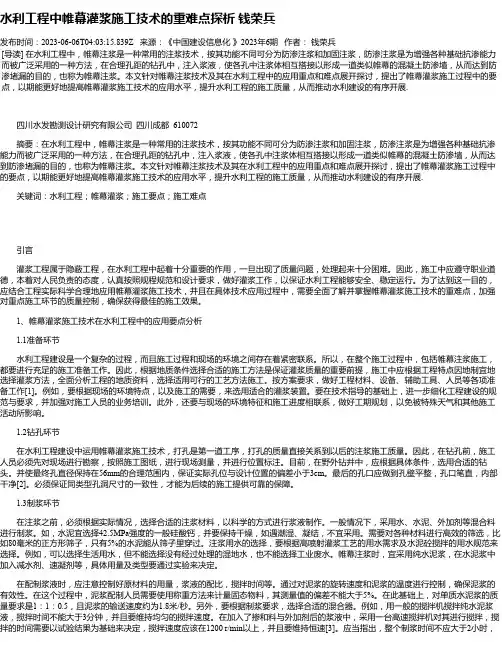

水利工程中帷幕灌浆施工技术的重难点探析钱荣兵
水利工程中帷幕灌浆施工技术的重难点探析钱荣兵发布时间:2023-06-06T04:03:15.839Z 来源:《中国建设信息化》2023年6期作者:钱荣兵[导读] 在水利工程中,帷幕注浆是一种常用的注浆技术,按其功能不同可分为防渗注浆和加固注浆,防渗注浆是为增强各种基础抗渗能力而被广泛采用的一种方法,在合理孔距的钻孔中,注入浆液,使各孔中注浆体相互搭接以形成一道类似帷幕的混凝土防渗墙,从而达到防渗堵漏的目的,也称为帷幕注浆。
本文针对帷幕注浆技术及其在水利工程中的应用重点和难点展开探讨,提出了帷幕灌浆施工过程中的要点,以期能更好地提高帷幕灌浆施工技术的应用水平,提升水利工程的施工质量,从而推动水利建设的有序开展.四川水发勘测设计研究有限公司四川成都 610072摘要:在水利工程中,帷幕注浆是一种常用的注浆技术,按其功能不同可分为防渗注浆和加固注浆,防渗注浆是为增强各种基础抗渗能力而被广泛采用的一种方法,在合理孔距的钻孔中,注入浆液,使各孔中注浆体相互搭接以形成一道类似帷幕的混凝土防渗墙,从而达到防渗堵漏的目的,也称为帷幕注浆。
本文针对帷幕注浆技术及其在水利工程中的应用重点和难点展开探讨,提出了帷幕灌浆施工过程中的要点,以期能更好地提高帷幕灌浆施工技术的应用水平,提升水利工程的施工质量,从而推动水利建设的有序开展.关键词:水利工程;帷幕灌浆;施工要点;施工难点引言灌浆工程属于隐蔽工程,在水利工程中起着十分重要的作用,一旦出现了质量问题,处理起来十分困难。
因此,施工中应遵守职业道德,本着对人民负责的态度,认真按照规程规范和设计要求,做好灌浆工作,以保证水利工程能够安全、稳定运行。
为了达到这一目的,应结合工程实际科学合理地应用帷幕灌浆施工技术,并且在具体技术应用过程中,需要全面了解并掌握帷幕灌浆施工技术的重难点,加强对重点施工环节的质量控制,确保获得最佳的施工效果。
1、帷幕灌浆施工技术在水利工程中的应用要点分析1.1准备环节水利工程建设是一个复杂的过程,而且施工过程和现场的环境之间存在着紧密联系。

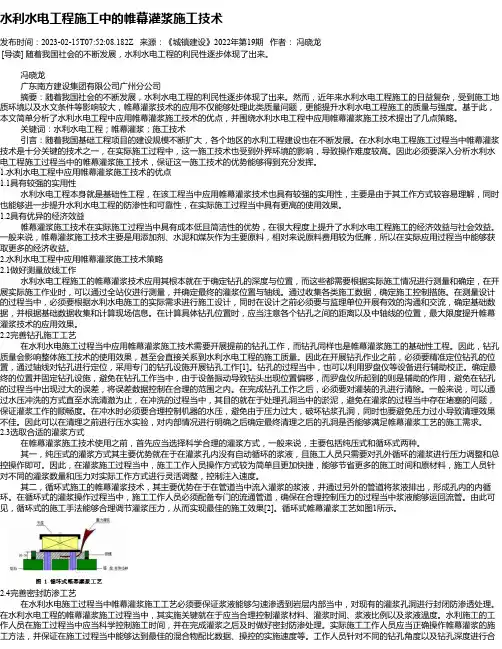

水利水电工程施工中的帷幕灌浆施工技术
水利水电工程施工中的帷幕灌浆施工技术发布时间:2023-02-15T07:52:08.182Z 来源:《城镇建设》2022年第19期作者:冯晓龙[导读] 随着我国社会的不断发展,水利水电工程的利民性逐步体现了出来。
冯晓龙广东南方建设集团有限公司广州分公司摘要:随着我国社会的不断发展,水利水电工程的利民性逐步体现了出来。
然而,近年来水利水电工程施工的日益复杂,受到施工地质环境以及水文条件等影响较大,帷幕灌浆技术的应用不仅能够处理此类质量问题,更能提升水利水电工程施工的质量与强度。
基于此,本文简单分析了水利水电工程中应用帷幕灌浆施工技术的优点,并围绕水利水电工程中应用帷幕灌浆施工技术提出了几点策略。
关键词:水利水电工程;帷幕灌浆;施工技术引言:随着我国基础工程项目的建设规模不断扩大,各个地区的水利工程建设也在不断发展。
在水利水电工程施工过程当中帷幕灌浆技术是十分关键的技术之一,在实际施工过程中,这一施工技术也受到外界环境的影响,导致操作难度较高。
因此必须要深入分析水利水电工程施工过程当中的帷幕灌浆施工技术,保证这一施工技术的优势能够得到充分发挥。
1.水利水电工程中应用帷幕灌浆施工技术的优点1.1具有较强的实用性水利水电工程本身就是基础性工程,在该工程当中应用帷幕灌浆技术也具有较强的实用性,主要是由于其工作方式较容易理解,同时也能够进一步提升水利水电工程的防渗性和可靠性,在实际施工过程当中具有更高的使用效果。
1.2具有优异的经济效益帷幕灌浆施工技术在实际施工过程当中具有成本低且简洁性的优势,在很大程度上提升了水利水电工程施工的经济效益与社会效益。
一般来说,帷幕灌浆施工技术主要是用添加剂、水泥和煤灰作为主要原料,相对来说原料费用较为低廉,所以在实际应用过程当中能够获取更多的经济收益。
2.水利水电工程中应用帷幕灌浆施工技术策略2.1做好测量放线工作水利水电工程施工的帷幕灌浆技术应用其根本就在于确定钻孔的深度与位置,而这些都需要根据实际施工情况进行测量和确定,在开展实际施工作业时,可以通过全站仪进行测量,并确定最终的灌浆位置与轴线。
浅谈防渗墙下帷幕灌浆施工技术
浅谈防渗墙下帷幕灌浆施工技术摘要:硗碛水电站大坝基础采用在轴线上布置一道长104m,宽1.2m,最深达68m的防渗墙,结合墙下基岩帷幕灌浆进,行防旁渗处理。
防渗墙下基岩主要由变质砂岩和炭质千枚岩组成。
本文主要介绍了在防渗墙下进行帷幕灌浆所采用的施工技术及施工工艺,并对灌浆效果进行了简要的分析和评价。
关键词:大坝基础;防渗墙;帷幕灌浆;施工技术;施工工艺1、工程概况硗碛水电站位于四川省宝兴县境内的东河上游河段,为高坝引水式龙头水库电站。
该工程共装机3台,单机容量为80mw,总装机容量为240mw。
工程枢纽由拦河大坝、泄洪洞、放空洞、引水隧洞、调压井、压力管道和地下厂房等建筑物组成。
拦河大坝为砾石土直心墙堆石坝,最大坝高123m,坝轴线长452.7m,坝顶宽度10.0m,最大底宽450m。
坝体基础为深厚覆盖层,大坝地基防渗采用防渗墙与帷幕联合防渗处理方式,在轴线上采用一道厚为1.2m的混凝土垂直防渗墙,防渗墙最大深度68m。
防渗墙下部采用2排灌浆帷幕进行防渗,帷幕灌浆最大孔深113.5m。
在防渗墙浇注前按排距1.0m、孔距2.0m下入预埋管,预埋管采用6m长的φ108铁管对接。
2、防渗墙下帷幕灌浆施工特点1)铁管对接次数多,不能保证预埋管的垂直度,造孔困难;2)采用预埋管代替孔口管,预埋管底部与基岩衔接部位局部有沉淀,易塌孔埋钻,造成孔故;3)多数钻孔孔深大于70m,返水时间较长,难以及时的从返水情况确定钻进是否正常,易造成孔故。
3、施工工艺3.1预埋管施工灌浆管底部用厚度为lmm的铁皮封堵,可避免混凝土灌入,也可避免其他孔灌浆时浆液串入,而增加扫孔量。
在防渗墙浇筑前,每个槽段的预埋管通过钢筋笼固定,5个-7个灌浆管为一组,整体下人,以尽量保证其垂直度和不受浇筑的影响而发生变形。
3.2钻孔灌浆施工按先下游排、后上游排,排内分三序的原则进行。
先施工先导孔,然后依次施工Ⅰ序孔、Ⅱ序孔、Ⅲ序孔、检查孔。
灌浆孔:预埋管扫孔及钻至基岩2m→接触段灌浆并待凝3d→第二段钻孔→简易压水→第二段灌浆→……→终孔段钻孔→简易压水→终孔段灌浆→封孔。
防渗墙和帷幕灌浆施工工艺
添加标题
添加标题
添加标题
添加标题
灌浆管路:根据施工场地和设备 布置情况,合理设计灌浆管路, 确保灌浆顺畅进行
灌浆记录仪:配备灌浆记录仪, 实时监测灌浆压力、流量等参数, 确保施工质量和安全
灌浆施工方法
灌浆材料:水泥、砂、水等
灌浆施工步骤:钻孔、清洗、灌 浆、封孔等
添加标题
添加标题
添加标题
添加标题
灌浆设备:灌浆泵、搅拌机、压 力表等
墙体材料选择
混凝土防渗墙:采用水泥、骨料、添加剂等材料制成,具有较高的抗压、抗渗性能 沥青防渗墙:采用沥青材料与砂、石等材料混合制成,具有良好的防渗性能和耐久性 塑性混凝土防渗墙:采用粘土、砂、石等材料与水泥混合制成,具有较好的塑性和防渗性能 固化灰浆防渗墙:采用石灰、石膏等材料与水混合制成,具有较好的固化性和防渗性能
环保措施
施工前进行环境评估,确保符合 环保要求
合理利用水资源,减少对当地生 态的破坏
添加标题
添加标题
添加标题
添加标题
施工过程中采取降噪、减震、防 尘等措施
施工结束后及时清理现场,恢复 环境
质量保证措施
严格控制原材料质量,确保符合设计要求 加强施工过程中的质量监管,确保施工质量 做好施工后的质量检测工作,及时发现并处理问题 加强与业主、监理等各方面的沟通与协调,确保施工顺利进行
单击此处添加副标题
防渗墙和帷幕灌浆施工工
艺
汇报人:
目录
01 02 03 04 05
添加目录项标题 防渗墙施工工艺 帷幕灌浆施工工艺 防渗墙与帷幕灌浆的结合应用
施工注意事项
01
添加目录项标题
02
防渗墙施工工艺
施工准备
混凝土防渗墙与帷幕灌浆施工技术要求
一、工程概述沙湾水电站位于木里县境内的木里河干流上,系木里河干流(上通坝~阿布地河段)水电规划“一库六级”的第3级电站。
电站采用引水式开发,上游与卡基娃电站衔接,下游与俄公堡电站衔接。
电站地处木里县境内,在木里和瓦郎沟沟口下游约1.5km处建拦河闸坝,经右岸引水至沙湾大桥下游约1.5km处的木里河右岸建厂发电,厂房为地面厂房。
水库正常蓄水位2572.00m,相应库容316万m3,电站装机容量240MW,多年平均发电量12.511亿kw.h。
除发电外尚需兼顾生态环境用水要求。
首部枢纽建筑物从左岸至右岸依次布置左岸连接坝段、三孔泄洪闸、一孔冲沙闸、右岸连接坝段及进水口。
闸坝顶高程为2574.00m,闸顶总长76.20m,最大闸高27.00m。
闸坝建在深厚覆盖层上,闸坝基础防渗采用全封闭垂直混凝土防渗墙,左、右岸连接坝防渗墙两端与帷幕灌浆相连接形成整体防渗系统。
防渗系统的布置见首部枢纽防渗处理布置图[CD182 SG-41-1(15)]。
三、闸址区主要工程地质条件闸址位于瓦郎沟沟口下游1.5km至跌水河段,河谷呈深切“V”型峡谷,两岸基本对称,岸坡高陡,基岩裸露,坡度达50o~70o,左岸稍缓。
河床宽30~50m,河道收拢变窄,河床宽30~40m,由于左岸岩体崩塌,造成河道堵塞,形成跌水,高差达8m。
出露地层岩性为奥陶系下统瓦厂组(O1W)厚层状变质石英砂岩,局部夹板岩、千枚岩,岩层产状:N30o~40o W/S W∠15o~30o。
与岸坡呈50o~60o夹角,岩层倾下游偏右岸,为斜向谷,左岸为斜顺向坡,右岸为斜反向坡,未发育规模较大的断层,层间错动带较发育,局部发育小断层fi、f2、f3,主要发育三组裂缝,层面裂缝密集发育,另两组陡裂延伸10~20m,间距0.5~2m,少量充填岩屑夹泥,局部卸荷张开数厘米至数十厘米。
闸址区覆盖层结构较为复杂,两岸分布少量的崩坡积堆积的块碎石层。
现代河床表层堆积了冲积的砂卵砾石层和含砾石砂层。
浅谈混凝土防渗墙与帷幕灌浆工艺对比
浅谈混凝土防渗墙与帷幕灌浆工艺对比混凝土防渗墙施工技术起源于20世纪50年代意大利,之后被一些国家广泛地应用。
我国1958年开始研究混凝土防渗墙施工技术。
帷幕灌浆工艺则是在水工建筑物地基中采取灌浆方式建设防渗帷幕,以达到封堵基岩裂隙,形成阻水帷幕减少坝基渗漏量,降低渗透压力。
此两项工艺是应用在我国水利工程中最为重要的技术。
1混凝土防渗墙技术混凝土防渗墙是在大坝或基础中用冲击钻或抓斗依次造孔,形成完整的槽孔,用泥浆巩固墙壁,在槽孔中浇筑塑性混凝土,最后形成一道连续的,具有防渗功能的混凝土防渗墙体。
防渗墙修筑时,按照分段建造的方式进行,每一次槽孔浇筑混凝土之后形成一个墙段,多个墙段浇筑之后连接在一起就形成一整道墙。
墙的顶部与坝的防渗体相连接,两端与岸坡的防渗体相连接,其底部嵌入基岩面0.5~1.0m或嵌入不透水顶界线,就能达到减少甚至截断地基中地下水流的渗透,对于保证大坝的安全具有十分重要的作用。
1.1混凝土防渗墙工艺的分类(1)按防渗墙成墙方式分类:根据防渗墙施工方法的不同分可为板桩式和槽板式两种成墙方式。
按照槽段连接方式不同,又分为平接、搭接与链锁三种。
(2)按墙体材料分类:可分为刚性材料和柔性材料两大类。
刚性材料包括:钢筋混凝土防渗墙、素混凝土防渗墙、低弹模混凝土防渗墙;柔性材料:塑性混凝土防渗墙、自凝灰浆防渗墙、固化灰浆防渗墙。
(3)按防渗墙施工墙面的形状分类:圆孔型、槽孔型、墙板桩柱混合型。
1.2混凝土防渗墙的设计混凝土防渗墙设计时,要结合坝体结构要求,依据坝基水文和工程地质条件确定墙体轴线位置。
同时,要依据渗流和结构应力计算结果,得出墙体嵌入及岩层的深度和有关墙体材料的力学指标,最终确定墙体材料的厚度和防渗墙在连接处的细部设计。
重要工程还要在墙体内安装检测仪器,随时了解墙体的运行情况。
墙体厚度设计主要由结构强度、抗渗强度、耐久性及施工条件确定。
(1)结构强度:墙体任意截面主应力应满足下式:(2)抗渗强度:墙体厚度应满足下式:1.3混凝土防渗墙的施工混凝土防渗墙施工的主要程序为:施工场地平整、构筑施工平台、导向槽修建、铺设轨道、泥浆系统建设、安装钻机、槽孔施工、清孔换桨、清孔验收、下设混凝土导管、浇筑水下混凝土、拔出接头管、转下一个槽孔、墙体质量验收、处理坝内防渗体的连接等。
水利工程中帷幕灌浆施工技术的重难点探析
水利工程中帷幕灌浆施工技术的重难点探析******************摘要:水利工程施工中帷幕灌浆施工技术直接影响着整个项目的质量,其在施工过程中容易受到一些客观因素的影响,造成灌浆中断、串浆、漏浆和固管的现象出现。
对此,相关施工建设人员应当针对问题进行相应的探究,并探讨出合适的方式进行帷幕灌浆施工技术运用,确保水利工程施工能够顺利进行,为推进我国的经济建设做好准备。
关键词:水利工程;帷幕灌浆;施工技术;重难点1水利工程的灌浆工艺概述水利工程灌浆工艺的主要应用功效是提高工程建筑地基的防渗能力,使其在面对水体侵蚀和冲刷的过程中表现出较高的稳定性和耐久性。
在此环节,常用的灌浆工艺有两种:①高喷灌浆;②帷幕灌浆。
高喷灌浆是借助于高喷钻机喷射浆液,让浆土重新排列,进而获得固定形状的固结体的过程;而帷幕灌浆则通过在岩土或土层缝隙中灌入浆液,打造连续阻水帷幕,从而减小地基面临的渗透压力与渗流量的工程。
这两种灌浆工艺的工序十分接近,都需要依照钻孔、制浆、灌浆、封孔、质量检查和验收等阶段。
图1为帷幕灌浆的施工现场图。
图1帷幕灌浆施工2帷幕灌浆施工技术的重点2.1合理开展钻孔工作在帷幕灌浆施工环节,最基础也是最主要的工序就是钻孔,只有从根本上确保钻孔工作的安全性、有效性,才能在最大程度上提升后续灌浆的效率和综合质量。
在钻孔之前,相关施工人员要对施工现场进行系统全面地勘查和分析,进一步明确施工地点的具体情况,这样才能为后续施工方案和各类施工操作的有序进行提供必要的依据,进而为钻孔质量的提升奠定基础。
在帷幕灌浆钻孔的过程中,所选用的组合工具是回旋式钻机+金刚石钻头,这是最为常见而且高效的工具类型,施工人员应确保工具符合质量要求,并对其性能进行严格检测,在施工过程中也可以选用硬质合金钻头来代替金刚石钻头。
在钻进过程中,相关施工人员要重视不同类型钻孔的钻进方式、孔径、孔位及孔向等相关参数和指标,使其符合钻孔要求和施工需要。
水利工程基础帷幕灌浆施工技术
水利工程幸福生活指南 2019年第30期169幸福生活指南水利工程基础帷幕灌浆施工技术李涛涛江苏省苏水工程建设监理有限公司 江苏 扬州 225000摘 要:大量水利工程建设给我国带来了良好可喜的社会效益。
在水利工程当中,防渗工作非常重要,关乎工程成败。
帷幕灌浆技术作为水利工程防渗处理的重要措施,在水利工程当中的应用较为广泛,能够较大限度降低渗透量、控制坝基渗流坡降等。
但在水利工程建设期间,受多种因素影响,未能充分掌握帷幕灌浆技术应用的核心,对工程整体质量产生不利影响。
所以,必须深入分析水利工程施工中的帷幕灌浆技术的运用核心,掌握帷幕灌浆技术优势及施工要点,进而规避容易出现的问题,提升水利工程总体施工质量。
关键词:水利工程;帷幕灌浆;施工技术引言在新时期下,我国经济进步迅猛,社会建设逐渐完善,水利工程项目不仅数量与日俱增,建设规模也在不断扩大,而且其施工进度和质量的改善情况更加明显,但通过对我国水利工程的实际情况进行分析,以自然状态能够满足水利工程建设的地基相对较少,所以多数水利工程都需要以基础灌浆施工技术首先进行改善,提高地基的防渗性、抗震性和稳定性,才能够进行下一步工艺,所以基础灌浆施工技术尤为重要。
一、水利工程施工中基础灌浆施工技术类型根据施工工艺的不同操作方式,水利水电工程灌浆施工一般分为循环灌浆和纯压灌浆两种。
基础灌浆施工的基本过程是按规定的比例混合水、石、水泥,使浆料符合工程需要。
在注浆设备的作用下,将泥浆灌注到预钻孔中,然后进入工程基础的底部。
固化后,泥浆将与地基形成一个完整的部分,从而可以加强地基或建筑物的结构。
循环灌浆是指在整个施工过程中,保持灌浆泵的排量大于岩石的灌浆量,使灌浆保持循环状态,使进入孔内的部分灌浆进入裂缝,而其余部分由同一灌浆管回用同一孔。
循环灌浆法可以减少孔内水泥颗粒的沉淀,减少“固管”现象的发生,提高灌浆质量,具有广泛的应用前景。
纯压灌浆是在人工控制的作用下,将浆液扩散到孔内岩石裂隙中,避免浆液回流。
混凝土防渗墙与帷幕灌浆施工技术要求
一、工程概述沙湾水电站位于木里县境内的木里河干流上,系木里河干流(上通坝~阿布地河段)水电规划“一库六级”的第3级电站。
电站采用引水式开发,上游与卡基娃电站衔接,下游与俄公堡电站衔接。
电站地处木里县境内,在木里和瓦郎沟沟口下游约1.5km处建拦河闸坝,经右岸引水至沙湾大桥下游约1.5km处的木里河右岸建厂发电,厂房为地面厂房。
水库正常蓄水位2572.00m,相应库容316万m3,电站装机容量240MW,多年平均发电量12.511亿kw.h。
除发电外尚需兼顾生态环境用水要求。
首部枢纽建筑物从左岸至右岸依次布置左岸连接坝段、三孔泄洪闸、一孔冲沙闸、右岸连接坝段及进水口。
闸坝顶高程为2574.00m,闸顶总长76.20m,最大闸高27.00m。
闸坝建在深厚覆盖层上,闸坝基础防渗采用全封闭垂直混凝土防渗墙,左、右岸连接坝防渗墙两端与帷幕灌浆相连接形成整体防渗系统。
防渗系统的布置见首部枢纽防渗处理布置图[CD182 SG-41-1(15)]。
二、闸址区主要工程地质条件闸址位于瓦郎沟沟口下游1.5km至跌水河段,河谷呈深切“V”型峡谷,两岸基本对称,岸坡高陡,基岩裸露,坡度达50o~70o,左岸稍缓。
河床宽30~50m,河道收拢变窄,河床宽30~40m,由于左岸岩体崩塌,造成河道堵塞,形成跌水,高差达8m。
出露地层岩性为奥陶系下统瓦厂组(O1W)厚层状变质石英砂岩,局部夹板岩、千枚岩,岩层产状:N30o~40o W/S W∠15o~30o。
与岸坡呈50o~60o夹角,岩层倾下游偏右岸,为斜向谷,左岸为斜顺向坡,右岸为斜反向坡,未发育规模较大的断层,层间错动带较发育,局部发育小断层fi、f2、f3,主要发育三组裂缝,层面裂缝密集发育,另两组陡裂延伸10~20m,间距0.5~2m,少量充填岩屑夹泥,局部卸荷张开数厘米至数十厘米。
闸址区覆盖层结构较为复杂,两岸分布少量的崩坡积堆积的块碎石层。
现代河床表层堆积了冲积的砂卵砾石层和含砾石砂层。
浅谈水利工程中帷幕灌浆的施工工艺和质量要求
浅谈水利工程中帷幕灌浆的施工工艺和质量要求摘要:本文介绍了帷幕灌浆在水利工程的应用和帷幕灌浆的施工工艺及施工方法和质量控制标准关键词:帷幕灌浆水工建筑物施工工艺质量控制标准20世纪以来,帷幕灌浆一直是水工建筑物地基防渗处理的主要手段,对保证水工建筑物的安全运行起着重要作用。
通常的做法是,在闸坝的岩石或砂砾石地基中采用灌浆建造防渗帷幕的工程。
帷幕顶部与混凝土闸底板或坝体连接,底部深入相对不透水岩层一定深度,以阻止或减少地基中地下水的渗透;与位于其下游的排水系统共同作用,还可降低渗透水流对闸坝的扬压力。
帷幕灌浆施工工艺主要包括:钻孔、钻孔冲洗、压水实验、灌浆和灌浆的质量检查等。
1 钻孔帷幕灌浆宜采用回转式钻机和金刚石钻头或硬质合金钻头钻进。
钻孔质量要求有:(1)钻孔位置与设计位置的偏出不得大于10cm。
(2)孔深应符合设计规定。
(3)灌浆孔宜选用较小的孔径,钻孔孔避应平直完整。
(4)钻孔必须保证孔向准确。
钻机安装必须平正稳固;钻孔宜埋设孔口管;钻机立轴和孔口管的方向必须与设计孔向一致;钻进应采用较长的粗径钻具并适当地控制钻进压力。
2 钻孔冲洗、裂隙冲洗和压水实验灌浆孔(段)在灌浆前应进行钻孔冲洗,孔内沉积厚度不得超过20cm。
同时在灌浆前宜采用压力水进行裂隙冲洗,直至回水清静时止。
冲洗压力可为灌浆压力的80%,该值若大于1MPa时,采用1MPa。
冲洗时,可将冲洗管插入孔内,用阻塞器将孔口堵紧,用压力水冲洗,压力水和压缩空气轮换冲洗或压力水和压缩空气混合冲洗。
帷幕灌浆采用自上而下分段灌浆法时,先导孔应自上而下分段进行压水实验,各次序灌浆孔是各灌浆段在灌浆前宜进行简易压水;采用自下而上分段灌浆法时,先导孔仍应自上而下分段进行压水试验。
各次序灌浆孔在灌浆前全孔应进行一次钻孔冲洗和裂隙冲洗。
除孔底段外,各灌浆段在灌浆前可不进行裂隙冲洗和简易压水。
压水试验应在裂隙冲洗后进行,采用五点法或单点法。
3 灌浆方式和灌浆方法3.1灌浆方式帷幕灌浆应优先采用循环式,射浆管距孔低不得大于50cm。
水利水电工程溶洞帷幕灌浆的处理
水利水电工程溶洞帷幕灌浆的处理作者:王学军来源:《中国新技术新产品》2012年第03期摘要:本文对溶洞段帷幕灌浆处理进行了简述,经过多方努力,对应不同地基,分别采用不同的方法,较好地解决了溶洞钻灌施工的可钻性与可灌性。
结合溶洞段的地质条件,分析探讨了岩溶发育区帷幕灌浆的特点,提出了岩溶区透水率与水泥单位注入量的数学关系模型。
关键词:水电工程岩溶溶洞帷幕灌浆中图分类号:TU文献标识码:A0引言随着社会的发展,我省在岩溶地区成功地修建了许多水利水电工程。
但由于地质条件复杂或勘察研究不够,出现了一些病险漏库。
在各种岩溶渗漏水库中,又以浅切型岩溶纵向河谷地区坝基的渗漏问题最为普遍和最为严重。
因此,对这些病漏水库的再勘察及加固处理也就成为水利水电工程地质研究的一项重任。
长期以来,我省人民在岩溶防渗处理方面积累了不少成功的经验。
虽然迄今为止,仍然是采用挖、堵、截、铺、围、导、引、排、灌等方法,但从总的来看,大多数工程都离不开帷幕灌奖垂直防渗这一主要手段。
实践表明, 防渗帷幕采取双排孔布置, 以及事先查明溶洞系统发育规模与部位并进行封堵、扩孔灌注混凝土及水泥砂浆等措施, 能保证帷幕灌浆工程的质量,使防渗效果达到设计要求。
1防渗帷幕设计由于库区岩溶较发育,使用防渗的帷幕灌浆为基础防渗,根据岩溶发育特征明显受地层岩性地质构造影响,以及地形地貌、水文地质条件与河谷发育控制的特性和规律,结合水库总体布置,制定相应防渗帷幕设计方案:由上游断层开始,到下游范围,全线长 60.0m帷幕顶高程为-15.0m 底高程为-25.0m,设计帷幕防渗标准为透水率 3 Lu施工轴线长 60.0m,施灌高程-15.0m,幕底高程-25.0m,最初设计为双排孔,排距 1.5 m,孔距 2.0m,后根据施工情况,岩溶地段在前两排孔中间补加第 3 排浅孔补强灌浆孔29个,孔距2.0m,孔深25.0m。
2灌浆钻孔2.1灌浆钻孔采用回转式钻机和金刚石钻头钻进,但溶洞情况复杂,采用常规钻孔的经过多种方案比较,最后采用套管跟进的方法较好地解决了钻孔困难的问题。
帷幕灌浆技术在水利工程中的应用
帷幕灌浆技术在水利工程中的应用帷幕灌浆技术在水利工程中的应用是十分重要的,清晰的知道技术在工程中发挥的作用,每个细节的处理都十分关键。
建造网就帷幕灌浆技术在水利工程中的应用和大家说明一下。
帷幕灌浆技术属于有用性十分强的工程技术,它的应用范围极其广泛,在囫囵水利工程项目施工中,施工人员常会选用它来处理基岩底部的防渗问题,以确保囫囵水利工程可以正常运行。
帷幕灌浆技术可以把水泥浆和土层有效融合在一起,这样所形成的帷幕很密实,又能在根本上提高土层的抗渗作用,此外还可以很好的预防水流在地层里面消失的内渗透现象。
所以说帷幕灌浆技术在确保水利工程的正常运行发挥着极其重要的作用。
1帷幕灌浆的施工工艺1.1施工前要举行测量正式开展施工作业前,施工单位会猎取监理单位供应给的基准数据、基准点、以及基准线等各种测量资料,所以施工作业人员需要实地测量,以便对基准线和点举行校准,然后按照所得测量信息,对帷幕灌浆孔轴线举行严格的实地测量,并且要多次对数据和资料举行核对,以确保其精确性。
1.2成孔帷幕灌浆施工过程中的第一道工序属于成孔,它是确定灌浆质量的最为重要的一道施工工序。
通常成孔质量以及发展状况会直接影响到帷幕灌浆施工质量与工期,所以务必确保成孔又快又好的施工完。
1)施工人员在平整清理好施工场地后才可安装钻架并将钻机摆放好,另外施工人员需要结合施工现场实际状况对地板举行铺设,然后采用方木将钻孔平台搭设好,钻机一定要稳固、端正,确保能和钻机平台、钻杆以及灌浆孔三者之间的中心点可以形成一条线;2)当钻机安放好以后,需要对其举行试机与试钻,等到决定钻机动力、供水以及供电等诸多设备与系统都可以正常运行后才可开头钻进工作;3)每次钻孔前施工人员都要仔细检查一遍钻杆、钻具和其它钻进的零部件,不允许变形或者弯曲的钻杆与钻具投入到施工中去,另外每个部位接头处一定要结实并确保其同心度良好;4)最后一点需留意的是,金刚石钻进成孔时的间隙通常会比较小,加上钻头水口也比较窄,这时就需要采用大的泵压及泵量才干满意强制冷却以及冲洗所需。
DLT 5267-2012 水电水利工程覆盖层灌浆技术规范
中国电力出版社出版、发行 (北京市东城区北京站西铸19号100005 h唧:Ⅳ帅删cepp.sgec.com∞)
北京博图彩色印刷有限公司印刷
●
2012年6月第一版 2012年6月北京第一次印刷 850毫米×1168毫米32开本2.5印张6l千字
印数0001--3000册
●
统一书号155123·854 定价2'瑚元
3 1 General Requirements………………………………………………………”4 3.2 Curtain Grouting‘‘‘。‘‘‘‘‘‘‘‘‘4’。’。‘‘‘。‘‘‘‘‘’’’’’’‘’‘’‘‘‘‘’。‘‘‘’’。‘。‘‘‘‘‘‘。‘。’’4’。’。‘‘‘‘4 3.3 Consolidation Grouting。。’‘’‘‘‘’’’’。’。’’‘。‘’‘‘‘‘’’’’’’’’’‘。‘’‘‘‘‘‘’’’’’’。‘。‘。‘‘‘‘‘’’‘’6
6.1 Drilling…-…·………………‘………………………………………………14 6.2 GroutingFillingMaterial andInstallationofSleevePipe’’‘‘‘’。’‘。‘。‘‘‘‘14 6.3 Grouting·……·…………-…·……-…-…·……………………-…………”15 6.4 Measures to Be Taken in Special Conditions···-············---·-·····‘‘‘‘。‘16
本标准的主要技术内容包括覆盖层灌浆设计原则,灌浆材料、 设备与制浆,灌浆施工方法,灌浆工程质量检查等。
本标准由中国电力企业联合会提出。 本标准由电力行业水电施工标准化技术委员会归口。 本标准主编单位:中国水电基础局有限公司。 本标准参编单位:中国水利水电科学研究院、陕西省水利电 力勘测设计研究院、葛洲坝集团基础工程有限公司、中国水电顾 问集团贵阳勘测设计研究院、武警水电第一总队。 本标准主要起草人:夏可风、赵存厚、肖恩尚、杨晓东、杨 西林、宋玉才、郑治、杨月林、龚木金、黄灿新、杨锋、刘斌、 王建功、高永刚、杨森浩、唐玉书、宋伟、贺永利、王碧峰、刘
浅谈混凝土防渗墙墙下帷幕灌浆预埋管布置与安装
722020年9月上 第17期 总第341期工程设计施工与管理China Science & Technology Overview0.引言随着中国经济建设的持续快速发展,我国水电站建设也达到高峰期,水电施工中防渗工程是水电建设的关键,是水电站工程安全保障,而混凝土防渗墙墙下帷幕灌浆预埋管布置、埋设一直是制约帷幕工程质量的技术难题。
针对混凝土防渗墙墙下帷幕灌浆预埋管施工总结先进的施工工艺及处理方法,能更好地为后期类似防渗墙墙下帷幕灌浆预埋管施工提供参考数据及先进的施工工艺[1]。
1.施工难点混凝土防渗墙墙下帷幕灌浆预埋管布置是一个看似简单,却又较为复杂的环节,如果布置的不合理,既不便于现场安装,也给现场埋设带来较大的困难。
由于防渗墙施工和灌浆施工是水电建设中专业性较强的施工项目,且防渗墙施工和墙下灌浆施工属于先后工序,因此,在施工阶段一般把预埋管布置和安装任务交由防渗墙施工专业队伍来负责实施,而墙下帷幕灌浆又安排灌浆专业队伍来完成,导致预埋管安装与灌浆施工不是同一批人员。
这样安排施工容易造成防渗墙施工技术人员根据设计要求或招投标文件技术要求规定的灌浆孔间排距来布置预埋管的安装图,实际上根据设计标定好的孔位间排距安装,现场实际生产中将会遇到防渗墙浇筑导管、接头管等障碍物去对孔位进行调整,给预埋管安装工作造成较大的难度,最后预埋完成的效果也不够理想,给后期帷幕灌浆施工增加施工难度,严重的甚至导致改变灌浆施工工艺或造成工程进度缓慢,若遇到电站围堰防渗墙墙下帷幕灌浆施工的项目,有可能影响安全度汛,最终会给工程带来一定损失[2]。
2.处理对策在预埋管布置前,首先应规划好防渗墙槽段长度,且每道防渗墙槽段长度划分应相同,若有特殊情况需要缩短或延长槽段长度的,应缩短或延长一个灌浆孔距离。
然后再根据单个槽段长度采用槽段内平均分配法进行预埋管布置,例如某工程混凝土防渗墙槽宽1.0m,槽段长度设计为7m 长,灌浆孔单排间距分别为1m、1.5m、2m 的情况下预埋管布置如图1,其中按1m 间距布置时,Ⅰ期槽段埋设6个孔,Ⅱ期槽段埋设8个孔;按1.5m 间距布置时,由于均匀分布问题,将间距调整为1.4m 后,Ⅰ期槽段埋设4个孔,Ⅱ期槽段埋设6个孔,按2m 间距布置时,Ⅰ期槽段埋设3个孔,Ⅱ期槽段埋设4个孔。
水利工程帷幕灌浆的前期施工
浅谈水利工程帷幕灌浆的前期施工摘要:帷幕灌浆在水利水电施工中占有极为重要的地位,在进行水工建筑物的地基防渗处理时,十之七八含有帷幕灌浆工艺,而帷幕的前期处理是其质量的重要保证,本文将对其前期施工工艺进行简要的介绍。
关键词:帷幕灌浆;灌浆压力;压水试验中图分类号:u445.55+2文献标识码: a 文章编号:一般来说,从钻孔开始一直到灌浆前压水试验为帷幕灌浆的前期处理,灌浆施工与封孔为主要施工期,后期为压力试验和质检,帷幕灌浆的前期施工基本过程为:钻孔→洗孔→冲孔→压水试验。
1帷幕灌浆钻孔帷幕灌浆孔宜采用回转式钻机和金刚石钻头或硬质合金钻进,帷幕灌浆钻孔位置与设计位置的偏差不得大于1%。
因故变更孔位时,应征得设计部门同意。
实际孔位应有记录,孔深应符合设计规定,帷幕灌浆孔宜选用较小的孔径,钻孔孔壁应平直完整。
帷幕灌浆钻孔必须保证孔向准确。
钻机安装必须平正稳固,钻机宜埋设孔口管,钻机立轴和孔口管的方向必须与设计孔向一致;钻进应采用较长的粗径钻具并适当地控制钻进压力。
帷幕灌浆孔应进行孔斜测量,发现偏斜超过要求应及时纠正或采取补救措施。
垂直的或顶角小于5o的帷幕灌浆孔,在孔深60m时其孔底的偏差值不得大于1.5m。
孔深大于60m时,孔底最大允许偏差值应根据工程实际情况并考虑帷幕的排数具体确定,一般不宜大于孔距。
顶角大于5o的斜孔,孔底最大允许偏差值可根据实际情况适当放宽,方位角偏差值不宜大于5o。
钻孔偏差不符规定时,应结合该部位灌浆资料和质量检查情况进行全面分析,如确认对帷幕灌浆质量有影响时,应采取补救措施。
钻灌浆孔时应对岩层、岩性以及孔内各种情况进行详细记录。
钻孔遇有洞穴、塌孔或掉钻难以钻进时,可先进行灌浆处理,而后继续钻进。
如发现集中漏水,应查明漏水部位、漏水量和漏水原因,经处理后,再行钻进。
钻进结束等待灌浆或灌浆结束等待钻进时,孔口均应堵盖,妥加保护。
钻进施工应注意的事项:(1)按照设计要求定好孔位,孔位的偏差一般不宜大于10cm,当遇到难于依照设计要求布置孔位的情况时,应及时与有关部门联系,如允许变更孔位时,则应依照新的通知,重新布置孔位。
帷幕灌浆施工专项方案
一、工程概述帷幕灌浆施工是水利工程中的一项重要施工内容,主要用于加固地基、提高地基的稳定性、防止渗漏等。
本专项施工方案针对某水库工程帷幕灌浆施工进行编制,旨在确保施工质量,保障工程安全。
二、施工依据1. 施工设计图纸及设计说明;2. 水利水电工程帷幕灌浆施工技术规范;3. 水利水电工程质量检验标准;4. 国家及地方相关法律法规。
三、施工准备1. 前期准备(1)熟悉施工图纸,明确工程要求;(2)组织施工人员学习相关技术规范和操作规程;(3)进行施工现场调查,了解地质、水文、气象等条件。
2. 技术准备(1)确定灌浆材料、设备、工艺等;(2)编制灌浆工艺流程、施工方案、施工质量控制措施;(3)制定灌浆施工安全措施。
3. 施工机械选择及准备(1)选择合适的灌浆泵、钻机、搅拌机等设备;(2)对设备进行检测、调试,确保设备性能稳定;(3)做好设备维护保养工作。
4. 水电计划(1)编制施工用电、用水计划;(2)确保施工用水、用电安全可靠。
5. 物资、资金准备工作(1)准备足够的灌浆材料、设备、工具等;(2)确保施工资金充足。
6. 组织施工队伍(1)成立施工项目部,明确各部门职责;(2)选拔技术过硬、责任心强的施工人员。
四、施工部署1. 施工组织与管理(1)建立健全施工组织机构,明确各级管理人员职责;(2)制定施工进度计划,确保施工进度;(3)加强施工现场管理,确保施工质量。
2. 计划目标(1)确保施工质量,满足设计要求;(2)缩短施工周期,提高施工效率;(3)降低施工成本,提高经济效益。
3. 灌浆施工顺序(1)先进行钻孔、测斜、冲洗等前期工作;(2)进行灌浆作业,包括浆液制备、灌浆压力控制、灌浆结束等;(3)进行灌浆质量检查,确保灌浆效果。
4. 场地布置(1)合理布置施工场地,确保施工安全;(2)设置施工便道、临时设施等;(3)做好施工现场排水、防尘、降噪等工作。
5. 施工管理系统图(1)绘制施工流程图,明确各施工环节;(2)建立施工进度表,实时掌握施工进度;(3)制定施工质量控制措施,确保施工质量。
水利水电工程施工手册 第1卷 地基与基础工程--02灌浆11工程实例
第十一节工程实例Ⅰ长江三峡水利枢纽二期厂坝工程帷幕灌浆1 工程概况与地质条件长江三峡水利枢纽是开发和治理长江的关键性骨干工程,主要由拦河大坝、电站厂房、航运工程和茅坪防护工程组成。
拦河大坝为混凝土重力坝,坝轴线长2309.5m,坝顶高程185m,坝高181m,正常蓄水位175m,水库总库容393亿m3,装机容量1820万kW,年发电量847亿度。
三峡大坝厂坝段已完建工程包括左岸非溢流坝(左非1~18号坝段)、升船机坝段、临时船闸坝段、左岸厂房坝段(左厂1~14号坝段)、左导墙坝段、泄洪坝段(泄1~23号坝段)、右岸纵向围堰坝段(图2-11-1)。
右纵以右为正在建设的三期工程。
图2-11-1 长江三峡工程枢纽布置图上:平面布置图;下:上游立视图三峡坝基岩性主要为闪云斜长花岗岩,岩性较完整、均一,力学强度高,微新岩石饱和抗压强度85~110MPa,变形模量15~30GPa,纵波波速4600~5800m/s。
坝址区长度大于400m,宽度大于2m的断层有16条,主要有F23、F215、F4、F5、F7、F12、F410~F413断层组、f18断层组、f20、f548、f603等。
坝区基岩裂隙以大于60°的陡倾角裂隙为主,占裂隙总数的55%~70%,30°~60°的中倾角裂隙占10%~20%。
地下水主要为裂隙潜水,局部具有承压性。
岩体绝大部分透水性微弱,小于1Lu的约占85%~90%,断层、裂隙密集带透水性相对较强。
随着深度增加,岩体透水性有减弱的趋势。
透水率小于1Lu的相对不透水岩体顶面高程河床段一般为-50~0m,深槽部位达-120m;两岸漫滩为0~50m;山体为30~190m。
这是设计防渗帷幕的底线。
建基岩体以微新岩体为主,局部利用弱风化带下部岩体,优良岩体占95%以上,少量的中等及中等以下岩体进行了处理。
建基面高程从两侧向主河床逐渐降低,中间为深槽,最低高程4m。
坝基渗控设计采用常规防渗排水与封闭抽排相结合的方案。
浅议水利工程中帷幕灌浆施工技术
趣
式水利枢纽 主机间 、安装间和航运工程闸首和闸室等部位 , 帷
幕灌浆工程量330 2 m。
2 灌 浆 试 验施 工
为确定帷幕灌浆压力等技术参数 , 了解基岩的渗透性和可 灌性 , 选具有代表性 且地 质条件偏差 、 高喷墙体较先完成部位
多次 冒浆 。 验成果资料表明 :) 试 1 孔距2 是合适 的, m 能达到设计
要求 ;) 2防渗帷幕应适 当加深 ;) 3首先进行混凝 土 以下2 , 下入孔 口管 , 用水 泥固
的减少渗漏量 、 降低 坝基扬压力 , 控制坝基的渗流坡 降, 防止渗 流破坏等 , 要达 到上述 目的 , 目前采用 的最有 效的方法就是坝 基帷幕灌浆施工技术。2世纪 以来 , 0 帷幕灌浆一血是水工建筑 物地基防渗处理的主要 手段 , 对保证水J 一 筑物的安全运行 建 起着重要作用 : 本文结合水利工程实 际探讨 了帷幕灌浆施工技
浆采用 自上而下分段钻进 , 分段灌浆 , 内循环的灌浆方法 。 孔 混
水利 枢纽 是一 座以发 电为主 ,结合航运 ,兼顾其 它综 合
利用 的工程 ,坝址 距 上 游 枢纽 坝 址 4. k 1 5 m,距 下 游 河 口 3
凝土与基岩接触段岩石段长 ≤2 单独灌浆并待凝 , m, 以下灌浆 段长5— m。在断层 、 碎带地质条件地区缩短灌浆段长并待 6 破
摘 要 : 幕 灌 浆 技 术 是 水 工 建 筑 物 地 基 防 渗 处 理 的 主要 手段 , 保 证 水 工 建 筑 物 的 安 全 运 行起 着 重要 作 用 。 章 结 合 帷 对 文
某 水 利 枢 纽 工程 实例 , 过 对 水 电站 坝 基 惟 幕 灌 浆 施 工 效 果 的 分析 研 究 , 通 阐述 了在 复 杂 地 质 条 件 下 , 基 加 固处 理 的 帷 坝
防渗墙、帷幕灌浆专项施工方案
防渗墙专项施工方案第一章、编制说明编写依据依据:业主提供的《宁夏固原市彭阳县乃河病险水库除险加固工程技施设计图集》和现行水利施工行业颁布的相关法律、法规及技术规范,再结合现场实际情况编制本防渗墙施工专项方案。
~编制原则(1)在编制施工专项方案时,做到统一标准、规范编制。
(2)遵循设计文件和验收规范的原则,在编写主要项目施工方法时严格按照设计要求,并对设计方案要求进行科学合理优化施工。
(3)坚持实事求是,一切从实际出发的原则,在制定施工方案中,根据本公司施工能力、经济实力、技术水平,坚持科学组织、合理安排、均衡生产,平行作业,确保高速度、高质量、高效率完成本工程的建设。
(4)坚持施工全过程严格管理的原则,在工序施工中,严格执行监理工程师的指令,尊重监理意见,严格管理。
!第二章、工程概况工程概述乃河水库位于茹河干流上游彭阳县古城镇小岔村,坝顶左岸有彭青高速及彭青公路穿过,距下游店洼水库20km,东距彭阳县城30km,,交通便利。
本工程的主要任务是消除工程安全隐患,对大坝进行防渗处理、新建溢洪道、维修输水建筑物和库坝护坡工程。
枢纽布置从左至右依次为土坝、输水塔和泄洪放水塔。
拦河坝布置在沟道上,现状坝型介于均质土坝和非均质土坝之间。
坝体与坝基采用塑性混凝土防渗墙+帷幕灌浆进行防渗处理。
本次维持原坝顶高程不变,主坝防渗墙为在坝中偏上游修建,桩号为0+000—0+620,长度620m。
大坝加固后,坝顶宽,坝顶高程,坝轴线长度为620m,最大坝高50m。
在坝轴线中间位置设置厚塑性混凝土防渗墙,防渗墙长630m(K0+030~K0+660),底部深入强风化岩层,在溢洪道两侧墙底接 1 排帷幕灌浆和回填灌浆。
大坝上游坝坡维持原坝坡比1:。
下游坡坡比维持原坡比1:、1:,在高程处设置马道,马道宽。
水文`自然地理概况乃河水库上游地形主要为中低土石山区,临近水库两岸为近山黄土丘陵区,发源地六盘山脊最高山峰高程为2928m,与六盘山脉最高峰米岗山高程2942m 相差无几,地势由六盘山脊向东倾斜,乃河水库处高程约1750m,高差达1178余米。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
水利水电工程地基防渗帷幕灌浆法第五工程公司【提要】根据水利水电工程地基防渗灌浆施工的特点,本文介绍了地基防渗帷幕灌浆法施工的一些关键性施工技术。
【关键词】钻孔灌浆地基防渗帷幕灌浆,是水利水电工程建设的一个重要环节,目前,岩溶地基及其他地质条件教差的地基防渗帷幕灌浆在理论上还不够成熟,也没有国家规范可循,为了适应地基灌浆需要和为将来水利水电工程施工提供有利的相关资料,我们组织编写了这项施工工法。
1.施工准备1.1 资料准备:在施工前,应该提前进行各项基本资料的分析、研究和整理工作,其中包括:工程的各种建筑物规模、布置、结构尺寸,及其设计参数;地基的水文资料,如地下水水位、水质、流向、流速等;地基的地质资料,如变形、塌陷、渗透、漏水等地质缺陷情况。
1.2 现场勘察:对地基范围内的塌陷点、漏水点、冒水冒气点及可疑的变形漏水处进行逐一检查编号,并建立统一的观察网,准确进行定时、定位观测。
1.3 技术准备:施工前应该认真组织技术人员对施工图纸及相关的国家强制性规定进行研究,并且编制切实可行的实施性施工组织设计。
1.4 现场准备:“四通一平”,施工现场要保证施工道路、风、水和电的畅通以及场地平整。
施工机具的数量要满足施工需要,并保证较高的完好率。
其中主要包括空压机、钻机、注浆机、制浆和输浆系统。
物资准备:必须合理布置水泥、速凝剂库房位置和混和料堆放场地,灌浆材料必须提前进场,并作好原材料实验和配和比。
1.5 试验性灌浆:在施工前,要根据设计单位提供的图纸和技术参数,选择典型地段进行试验性灌浆,并且在试验过程中调整技术参数和施工工艺,得到切实合理的技术参数,并优化施工工艺。
2.施工工艺地基防渗帷幕灌浆在岩石破碎,吸浆量大时采取自上而下孔口封闭式灌浆,施工工艺如下:钻孔(第一段)——取心——冲洗孔——测水位——简易压水——灌浆——待凝(一般不少于36~48小时,地下水位以下不少于72小时)——扫孔——钻进(第二段)……,如上往复进行,直到终孔——封孔。
在岩石完整,吸浆量小时采取自下而上栓塞式灌浆,施工工艺如下:钻孔(第一段)——取心——冲洗孔——测水位——简易压水——钻进(第二段)……,如上往复进行,直到终孔。
——由下至上分段下塞灌浆直达孔口(注意压水、灌浆的塞位与钻进分段的一致)——封孔。
2.1 制浆和输浆在一般裂隙状地基,单位吸水率小于0.1公升/分·米·米的条件下,通常采用灌浆机制浆和单管输浆。
在岩溶地基和单位吸水率大于0.1公升/分·米·米的条件下,要采用集中制浆和双管循环供浆。
2.2 钻孔采用凿岩机在预埋管中钻孔,钻孔孔径&56mm。
孔深深入岩石10cm,并测记混凝土厚度和空腔尺寸。
①钻孔编号所有灌浆孔应按设计图纸注明编号和孔序,或采用以下编号方法:自左向右统一编号,编号原则为:“P-X-Y”。
“P”表示排号,用1、2、3……表示,“X”表示孔号,用①、②、③……表示,“Y”表示孔序,用I、Ⅱ、Ⅲ表示。
②钻孔分段第一段,2.0m(孔口管段);第二段,3.0m;第三段,4.0m;第四段,5.0m;以下各段,5.0m。
遇有断层等不良地质段时,段长不宜超过3米;当钻孔穿过软弱破碎岩体发现塌孔和集中漏水时,应先进行灌浆,待凝固24小时后再钻进。
③钻孔方法固结钻孔采用回转式地质钻机,MGJ-50锚杆钻,金刚石钻头或硬质合金钻头钻进成孔。
开孔孔径为&91mm,钻至基岩面以下2m,埋设&76mm的孔口管,钢管高出孔口10cm;以下钻孔直径为&75~56mm。
④孔斜测量与控制每个钻灌段进行一次孔斜和方位角测量,如发现孔斜超过要求时及时纠正,采用多极磁性测斜仪进行孔斜测量。
⑤特殊情况处理当钻孔遇到断层、涌水、漏水、塌孔、掉块时详细做好记录,及时通知监理工程师并分析钻孔、岩体情况,作出决定后方可进行处理或钻进。
⑥钻孔保护孔口采用木楔或小盖板加以保护,以防孔内掉东西。
⑦在已完成或正在灌浆的地区,附近30m以内严禁进行爆破作业。
2.3 冲洗钻孔结束后,采用压力水冲洗钻孔和裂隙,待孔口回流清水且孔内岩屑残留厚度不大于20cm为止。
冲洗压力为灌浆压力的80%,若该值大于1MPa时,采用1MPa。
①钻孔结束后,根据监理指示采用风水联合冲洗或用导管通入大流量水流,从孔底向孔外冲洗的方法进行裂隙冲洗;裂隙冲洗方法根据不同的地质条件,通过现场灌浆试验确定。
②冲洗压力:冲洗水压采用80%的灌浆压力,压力超过1MPa时,采用1MPa;冲洗风压采用50%灌浆压力,压力超过0.5 Mpa时,采用0.5MPa。
③裂隙冲洗冲至回水澄清后10min结束,且总的时间要求,单孔不少于30min,串通孔不少于2h。
对回水达不到澄清要求的孔段,继续进行冲洗,孔内残存的沉积物厚度不超过20cm。
④当邻近有正在灌浆的孔或邻近灌浆孔结束不足24h时,不得进行裂隙冲洗。
⑤灌浆孔(段)裂隙冲洗后,该孔(段)立即连续进行灌浆作业,因故中断时间间隔超过24h的,灌浆前重新进行裂隙冲洗。
2.4 压水试验灌浆前作简易压水试验,压力值为该孔段最大灌浆压力值的80%,最大值为1MPa。
压水试验20min,每5min测读一次压入流量,单位吸水率按规范SL62-94计算。
q = Q /PLq —透水率,Lu;Q —压入流量,L/min;P —作用于试段内的全压力,MPa;L —试段长度m。
①压水试验在裂隙冲洗后进行,根据监理人指示,采用“简易压水”或“单点法”进行压水试验。
I序孔灌浆前均需作简易压水试验,II序和III序孔段可根据前序孔段的压水试验和灌浆情况确定是否进行灌前简易压水试验。
②简易压水试验在裂隙冲洗后或结合裂隙冲洗进行。
压力为灌浆压力的80%,该值若大于1MPa时,采用1MPa;压水20min,每5min测读一次压水流量,取最后的流量值作为计算流量,其成果以透水率表示。
单点法压水试验按SL62-92附录A执行。
③基岩灌浆的检查孔按SL62-94附录A的规定进行压水试验,检查孔的数量为灌浆总孔数的5%。
2.5 灌浆灌浆采用纯压式灌浆法,按划分的灌浆区段分序加密进行,分序序数和分序方法根据地质情况和工程要求确定,区段长度划分按施工图纸要求执行,区段端部封堵严密。
按照从低处向高处的方向进行依次灌注。
浆液水灰比:按施工图纸的要求或监理工程师的指示确定。
一序孔可灌注水灰比0.6(或0.5):1的水泥浆,二序孔可灌注1:1和0.6(或0.5):1两个比级的水泥浆。
空隙大的部位应灌注水泥砂浆,但掺砂量不宜大于水泥重量的200%。
2.5.1 灌浆压力和灌浆方式a.灌浆压力严格按施工图纸和监理工程师指示确定,初步设计压力为0.3~0.6Mpa,接触段和注入率大的孔段分级升压。
升压时控制注入率,并密切关注抬动值。
b.灌浆按分序加密的原则进行。
c.固结灌浆采用自上而下分段灌浆法,基岩段长度小于6m时,可采用全孔一次灌浆。
d.采用自上而下分段灌浆法,灌浆塞应塞在已灌段段底以上0.5m处,以防漏灌;孔口无涌水的孔段,灌浆结束后可不待凝。
但在断层、破碎带等地质条件复杂地区则宜待凝,待凝时间应根据地质条件和工程要求确定。
e.为防止岩石面或混凝土面抬动,固结灌浆原则上一泵灌一孔,当相互串浆时,采用群孔并联灌注,但并联孔数不宜多于3个,并应控制灌浆压力。
2.5.2 浆液水灰比和变浆标准a.按灌浆试验确定的或监理工程师批准的水灰比施灌,灌浆浆液由稀到浓逐级变换。
当灌浆压力保持不变,注入率持续减少时,或当注入率保持不变而灌浆压力持续升高时,不得改变水灰比。
b.当某一比级浆液注入量已达300L以上,或灌注时间已达1h,而灌浆压力和注入率均无显著改变时,换浓一级水灰比浆液灌注;当注入率大于30L/min时,根据施工具体情况,可越级变浓。
2.5.3 灌浆结束标准a.固结灌浆在规定压力下,当注入率不大于0.4L/min,群孔灌浆不大于0.8L/min时,继续灌注30min,灌浆即可结束。
b.当长期达不到结束标准时,报请监理工程师共同研究处理措施。
④灌浆孔封孔a.每个灌浆孔全孔灌浆结束以后,报请监理工程师及时进行验收,验收合格的灌浆孔才能进行封孔。
b.采用“机械压浆封孔法”或“压力灌浆封孔法”。
2.5.4 质量检查①固结灌浆质量检查在该部位灌浆结束3~7天后进行,采用以测量岩体波速或静弹性模量为主,以分析灌浆孔和检查孔的钻孔取芯以及压水试验成果为辅的方法进行综合评定。
检查孔的数量为灌浆孔数的5%。
压水试验压力为0.4MPa,采用单点法。
②灌浆结束后,将灌浆记录和有关资料提交给监理工程师,以便拟定检查孔的孔位。
检查孔的数量不少于灌浆孔总数的5%,孔段合格率在80%以上,不合格孔段的透水率值不超过设计规定值的50%,且不集中,灌浆质量可认为合格。
(3)岩体波速或静弹性模量测试在该部位灌浆结束l 4天后进行钻孔或扫孔。
2.6 施工质量控制2.6.1 孔位控制每个孔位都通过测量放点,并用红漆标识,钻机就位时,由现场质检人员复核孔位,以确保孔位偏差在规定范围之内(固结灌浆孔孔位与设计孔位的偏差不大于10cm)。
2.6.2 孔斜控制(1)钻机要安放平稳牢固,并用水平尺校正使机身保持水平,钻机在运转时不得摇摆和晃动。
(2)钻机立轴用水平尺和吊线校正垂直,在钻进时要经常检查校正。
(3)要使用铅直、丝扣完好的钻杆,粗径钻具的长度不小于2.5m。
(4)控制钻进速度和钻进压力。
(5)孔口管铅直地安放在孔内,并镶铸牢固,以保证钻孔的垂直度。
(6)每一灌浆孔段,测量一次孔斜,发现偏差超过允许值时,及时纠正。
2.6.3 终孔深度控制保证终孔深度与设计孔深误差不大于20cm。
2.6.4 浆液配合比及灌浆压力控制在制浆站,每作业班组设一名专职记录员,负责制浆与输浆记录,每30分钟用比重计测定一次浆液比重;在灌浆站,由记录员(灌浆自动记录仪操作人员)用比重计每10分钟测记一次浆液比重。
根据各种浆液配合比与其比重的对照表来检查配合比的正确性。
灌浆压力以孔口回浆压力为准,压力表经标定后使用,并在使用过程中定期标定。
灌浆结束时由现场质检员签字认可。
2.6.5 砼抬动监测灌浆时,设专人负责监测抬动观测装置。
变位大于规定值时应立即降低灌浆压力直至停灌待凝,确保抬动值在设计规定范围。
2.7 资源配置2.7.1 劳动力配置泄洪洞及交通洞灌浆施工:共配置施工设备2套,组建三个施工单元组,每日三班工作制;进水塔底板灌浆施工:共配置施工设备23台套,三班工作制,加上制浆站人员,共需施工人员40人。
2.7.2 施工机械设备配置施工机械设备配置详见表1。
表1 主要钻灌设备配置表。
