工程施工测量控制网的建立
施工测量平面控制网方案
施工测量平面控制网方案施工测量平面控制网是指在施工现场建立一枚固定的平面空间，用于测量和定位施工区域内的各种坐标点和线路，以确保施工质量和准确度。
下面是一个施工测量平面控制网的方案，包括测量的方法、仪器设备和数据处理等方面。
一、测量方法：1.自由测量法：在平面上选择若干个控制点，通过测量这些控制点之间的距离和角度，来确定其他需要测量的点的坐标位置。
2.直接测量法：使用全站仪等测量仪器，直接测量各个点的坐标位置。
3.网测量法：在施工区域内建立一定数量的测量控制点，利用测量仪器测量各个控制点之间的距离和方位角，以及各个控制点与被测点之间的距离和方位角，来确定被测点的坐标位置。
二、仪器设备：1.全站仪：用于进行直接测量，可以同时测量坐标、距离和角度。
具有高精度、高效率和自动计算等功能。
2.经纬仪：用于进行方位角的测量，能够准确测量点的方向和角度。
3.测距仪：用于测量控制点之间的距离，可以采用电磁波、激光或超声波等技术。
4.电子计算器：用于进行数据处理和计算，包括坐标的转换、角度的计算等。
三、控制网点的布设：1.控制网点的数量：根据施工区域的大小和复杂程度确定，一般情况下，控制网点的间距不宜过大，以保证测量的准确性。
2.控制网点的选取：根据施工需要和测量要求，在施工区域内选择适量的控制点，包括基准点、固定点和辅助点等。
3.控制网点的标志：在每个控制点上设置标志物，可以使用竖杆、标志牌或者标线等方式，确保控制点不会被误移。
四、测量数据的处理与分析：1.坐标转换：对测得的各个点的坐标进行转换处理，包括平面坐标和高程坐标的转换。
2.角度调整：对测得的各个控制点之间的角度进行调整，以满足预设的要求。
3.数据检查：对测量后得到的数据进行检查，检查数据的准确性和一致性，删除异常数据。
4.精度评定：对测量结果进行精度评定，确定测量的准确性和可靠性。
以上就是一个施工测量平面控制网方案的简单介绍，通过建立合理的控制网，可以提高施工测量的准确度和效率，确保施工质量的要求。
建筑工程测量控制网的建立、精度及稳定性分析

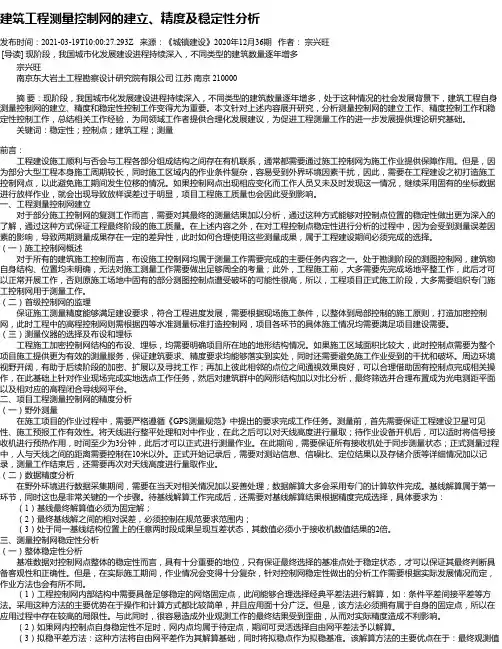

建筑工程测量控制网的建立、精度及稳定性分析发布时间：2021-03-19T10:00:27.293Z 来源：《城镇建设》2020年12月36期作者：宗兴旺[导读] 现阶段，我国城市化发展建设进程持续深入，不同类型的建筑数量逐年增多宗兴旺南京东大岩土工程勘察设计研究院有限公司江苏南京 210000摘要：现阶段，我国城市化发展建设进程持续深入，不同类型的建筑数量逐年增多，处于这种情况的社会发展背景下，建筑工程自身测量控制网的建立、精度和稳定性控制工作变得尤为重要。
本文针对上述内容展开研究，分析测量控制网的建立工作、精度控制工作和稳定性控制工作，总结相关工作经验，为同领域工作者提供合理化发展建议，为促进工程测量工作的进一步发展提供理论研究基础。
关键词：稳定性；控制点；建筑工程；测量前言：工程建设施工顺利与否会与工程各部分组成结构之间存在有机联系，通常都需要通过施工控制网为施工作业提供保障作用。
但是，因为部分大型工程本身施工周期较长，同时施工区域内的作业条件复杂，容易受到外界环境因素干扰，因此，需要在工程建设之初打造施工控制网点，以此避免施工期间发生位移的情况。
如果控制网点出现相应变化而工作人员又未及时发现这一情况，继续采用固有的坐标数据进行放样作业，就会出现导致放样误差过于明显，项目工程施工质量也会因此受到影响。
一、工程测量控制网建立对于部分施工控制网的复测工作而言，需要对其最终的测量结果加以分析，通过这种方式能够对控制点位置的稳定性做出更为深入的了解，通过这种方式保证工程最终阶段的施工质量。
在上述内容之外，在对工程控制点稳定性进行分析的过程中，因为会受到测量误差因素的影响，导致两期测量成果存在一定的差异性，此时如何合理使用这些测量成果，属于工程建设期间必须完成的选择。
（一）施工控制网概述对于所有的建筑施工控制而言，布设施工控制网均属于测量工作需要完成的主要任务内容之一。
处于勘测阶段的测图控制网，建筑物自身结构、位置均未明确，无法对施工测量工作需要做出足够周全的考量；此外，工程施工前，大多需要先完成场地平整工作，此后才可以正常开展工作，否则原施工场地中固有的部分测图控制点遭受破坏的可能性很高，所以，工程项目正式施工阶段，大多需要组织专门施工控制网用于测量工作。
建筑工程施工控制网的布设
建筑工程施工控制网的布设随着科技的不断发展和应用，建筑工程施工控制网已成为现代建筑工地不可或缺的一部分。
施工控制网的布设对于建筑项目的顺利进行起着至关重要的作用。
本文将探讨建筑工程施工控制网的布设及其影响。
一、施工控制网的定义和作用施工控制网是指为了保证建筑施工过程中精确测量和控制建筑结构的姿态和形状而布设的网络。
它通过在工地上建立具有一定精度的控制点，并通过设置的水平线和竖直线来引导施工者进行定位和测量。
施工控制网的布设在建筑结构的垂直和水平方向上提供了准确的定位和控制，从而确保了施工过程的顺利进行。
施工控制网的作用主要有以下几点：1. 提供定位和测量基准：施工控制网通过设置控制点和参考线，为建筑施工提供准确的定位和测量基准，确保建筑结构的准确度和稳定性。
2. 引导施工过程：施工控制网可以作为施工过程中的参考线和标志物，指导施工者进行施工，保持施工的准确性和一致性。
3. 控制施工误差：施工控制网的布设可以帮助施工者发现和纠正施工中的误差，防止错误的进一步扩散，并保证施工的质量和安全性。
二、施工控制网的布设原则施工控制网的布设应遵循以下原则：1. 准确性：施工控制网的布设必须准确无误，控制点的位置和高程应符合设计要求，并通过精密测量工具进行检验和验证。
2. 稳定性：施工控制网的布设要保证其稳定性和持久性，布设的控制点应该具有足够的抗变形和抗位移能力，以确保长期使用期间的准确性和可靠性。
3. 可见性：施工控制网的布设要考虑可见性，控制点和参考线应放置在能够被施工人员清晰看到的位置，以便于指导施工和测量。
施工测量控制网的建立

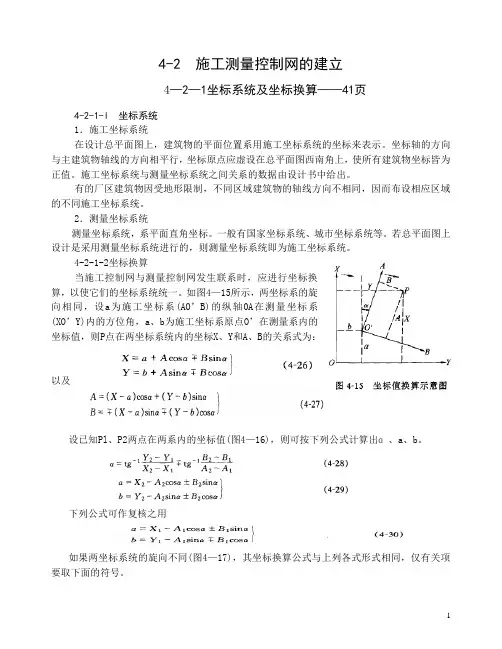

4-2 施工测量控制网的建立4—2—1坐标系统及坐标换算——41页4-2-1-l 坐标系统1．施工坐标系统在设计总平面图上，建筑物的平面位置系用施工坐标系统的坐标来表示。
坐标轴的方向与主建筑物轴线的方向相平行，坐标原点应虚设在总平面图西南角上，使所有建筑物坐标皆为正值。
施工坐标系统与测量坐标系统之间关系的数据由设计书中给出。
有的厂区建筑物因受地形限制，不同区域建筑物的轴线方向不相同，因而布设相应区域的不同施工坐标系统。
2．测量坐标系统测量坐标系统，系平面直角坐标。
一般有国家坐标系统、城市坐标系统等。
若总平面图上设计是采用测量坐标系统进行的，则测量坐标系统即为施工坐标系统。
4-2-1-2坐标换算当施工控制网与测量控制网发生联系时，应进行坐标换算，以使它们的坐标系统统一。
如图4—15所示，两坐标系的旋向相同，设a为施工坐标系(AO’B)的纵轴0A在测量坐标系(XO’Y)内的方位角，a、b为施工坐标系原点O’在测量系内的坐标值，则P点在两坐标系统内的坐标X、Y和A、B的关系式为：以及设已知Pl、P2两点在两系内的坐标值(图4—16)，则可按下列公式计算出ɑ、a、b。
下列公式可作复核之用如果两坐标系统的旋向不同(图4—17)，其坐标换算公式与上列各式形式相同，仅有关项要取下面的符号。
4-2-2建筑方格网和主轴线设计4-2-2-1建筑方格网设计1．设计的准备工作(1)收集绘有设计的和已有的全部建筑物、构筑物、交通线路的平面图和管线位置的综合平面图，最好是技术或施工图设计的总平面图，在图上应附有坐标和高程。
(2)收集建筑场地的测量控制网资料。
(3)收集施工坐标和测量坐标系统的换算数据a、b与ɑ (参阅图4-15)。
一，当整个建筑场地有几个施工坐标系时，如图4一18所示。
还要获得各系的坐标轴和整个场地的主坐标轴MN的交角Qi ，交点Pi在施工坐标系中的坐标。
(4)了解定线的精度要求。
2．定线精度规格第一种定线精度，要求满足各个设计对象的中心位置，放样误差符合设计的量计误差，即在同一生产系统的范围内各个设计对象中心位置之差。
施工测量控制网建立
施工测量控制网建立
1． 本工程由××市勘查研究院在施工场地以导线形式施测四个施工控制点，形成场地平面控制网，作为建筑物定位地依据。
四个施工点用木桩打入地下，用水泥沙子加固，木桩上钉地小铁钉中心标志，小铁钉顶面施测高程，并出具施工点测量报告。
2．
1、核算市勘查研究院测量报告中各施工点坐标(Y,X)于其边长(D),右夹角（β）是否对应。
3．
使用坐标反算法。
4．
公式： 5． i j ij y y y -=∆ 6．
i j ij x x x -=∆ 7．
22)()(ij ij ij x y D ∆+∆= 边长D 8．
ij ij ij x y arctg ∆∆=ϕ 方位角φ 9．
右夹角βi =(上一边的方位角φi-1.i )-(下一边的方位角φ
ij )+180° 10． 从反算结果得：各施工点坐标（X,Y ）与其边长(D)，右
夹角（β）对应。
11． 2、现场校测施工点坐标
12． 四个施工点相互通视，用测距仪实测各边边长，用经纬
仪测各点的右夹角，取实测值与通过报告计算的数值做比较。
13． 3、校测水准点
14． 根据××市勘查研究院提供的n 个施工水准点，由其中一点出发，沿着另外n-1各点依次测量，最后又回到起点，实测中尽量做到前后视线等长，以保证精度。
所测高差平均值与已知高差之差小于±3mm n ，可确定所给水准点标高正确。
15．
在施工现场内选两处远离路边，受影响小又利于观测地方埋下永久水准点，测出其高程，为以后施工做准备。
坐标增量（ΔY ，ΔX ）。
工程测量方案控制网的建立
工程测量方案控制网的建立一、背景介绍工程测量中的控制网是用来确定测量点的坐标位置和方向的基准网络。
它是为了准确测量和定位工程地形和建筑物而建立的。
在建立控制网的过程中，需要考虑周围环境的地形、地质、气候等因素，以及使用的仪器和测量方法等。
本文将介绍建立控制网的工程测量方案。
二、目的建立控制网的目的是为了提供一个准确的基准框架，使测量员能够准确地测量位置和方向。
控制网中的点可以作为测量的基准点，用来确定其他点的坐标位置。
通过建立控制网，可以保证工程测量的准确性和可靠性。
三、测量点的选择在建立控制网之前，需要选择适当的测量点。
测量点的选择应考虑到地形和地质条件、气候条件、测量设备的精度和测量方法等因素。
一般来说，应选择在地势开阔、地形平坦、地质稳定、气候条件稳定的地区作为测量点。
此外，测量点应尽量避免有遮挡物的地方，以免影响测量结果的准确性。
四、网格布置方法在建立控制网时，需要采用适当的网格布置方法，以确保控制点的均匀分布和覆盖范围的合理性。
一般来说，网格布置应遵循以下原则：1. 均匀分布：控制点应均匀分布在测量区域内，以确保测量范围的覆盖和均匀性。
2. 方向性布置：控制点的布置应考虑到测量方向，以便测量员能够准确测量位置和方向。
3. 定位准确性：控制点的布置应考虑到测量设备的精度和测量方法，以确保测量结果的准确性和可靠性。
五、测量方法和仪器在建立控制网时，需要选择适当的测量方法和仪器。
一般来说，应使用高精度的全站仪、GPS定位系统和其它测量仪器进行测量。
在进行测量时，应严格遵循测量规范和操作规程，以确保测量的准确性和可靠性。
六、数据处理和分析在完成测量后，需要对测量数据进行处理和分析。
一般来说，应采用计算机软件对测量数据进行处理和分析，以确定测量点的坐标位置和方向。
在进行数据处理和分析时，应注意各种误差的补偿和校正，以确保测量结果的准确性和可靠性。
七、结论建立控制网是工程测量中的重要环节。
通过建立控制网，可以为工程测量提供一个准确的基准框架，保证测量的准确性和可靠性。
施工控制网的建立及测量技术探讨
文章编号 ：１７ ６ １—１１ （０ ２ ０ ０９ ０ ２ １２ １ ）４— ３４— ５
０ 引 言
在 工业 及 民用 建设 项 目中 ， 工 控 制 网是 建 筑施 施 工测量 及 安装定 位 精 度 的基 础 ， 时施 工 控 制 网的 点 同 位选 择及 精 度确定 又 受到建 设项 目平 面及 空 间 布置 和 建 筑安 装 限 差 的约 束 。合 理 确 定 控 制 网 的点 位 及 精 度， 对保 证建设项 目的竣 工质量 及施工 速度具 有重要 意
在 确定 了控 制 网 的点 位 精 度 后 ， 应 及 时 估 算 控 还 制 网的边长 中误 差 和角 度 中误 差 ， 这两 项 误 差 虽 不 作 为控制 网测设 的 限差 指 标 ， 它 将 为控 制 网测设 过程 但
第２ ６卷 第 ４期
２１ ０ ２年 ８月
资 源 环 境 与 工 程
Ｒｅ ｏ ｃ ｓ Ｅｎｖｒ ｎ ｎ ｓ ｕｒ ｅ ｉｏ ｍｅ ｔ＆ Ｅｎ ｉ ｅｉ ｇ ｇｎｅ ｒｎ
Ｖｏ ． １２６． ． Ｎｏ ４
Ａｕ ． ２ ２ ｇ ， ０１
施 工 控 制 网 的 建 立 及 测 量 技 术 探 讨
项 目的竣 工质量及施 工速度具有 重要意义 。秦 山核 电二期 工程是 国家重点工程 ，其 测量控制 网的建立 对工
程 施 工及 设 备 安 装 质 量 具 有 决定 性 意 义 。 关 键 词 ：秦 山核 电二 期 ；施 工 测 量 ；控 制 网
中图分类号 ：Ｐ ２ ２１
文献标识码 ：Ｂ
（ ）控 制点 间应保 持 良好 的通 视 条 件 ， ２ 每一 控 制
点应 有两个 以上 控制点 与之 相互 通视 ；
义 。本文将结合 秦 山核 电二 期工 程 施 工控 制 网的建 立 过程 ， 对施工控 制 网的建立及测 量技术作 以简 要 阐述 。
工程测量控制网建立的基本原理
工程测量控制网建立的基本原理3.1工程测量控制网的分类作用和建网步骤1.分类1.按用途分为测图控制网施工控制网和变形监测控制网按网点性质分为一维网（水准网高程网）二维网（平面网）三维网按网形分为三角网导线网混合网方格网按施测方法分为测角网测边网边角网GPS网按坐标系和基准分为符合网（约束网）独立网经典自由网自由网按其他标准分为首级网加密网特殊网专用网（如建筑方格网隧道控制网桥梁控制网等）2 作用工程控制网的作用是为工程建设提供工程范围内统一的参考框架，为各项测量工作提供位置基准，满足工程建设不同阶段对测绘在质量（精度可靠性）进度（速度）和费用等方面的要求。
工程控制网也具有控制全局提供基准和控制测量误差积累的作用。
工程控制网与国家控制网既有密切联系，又有许多不同。
3，建网步骤工程控制网的布设也遵循大地测量学的一些基本原理，如要有坐标系和基准，要构成网，采用逐级布设方式等。
根据工程的精度要求进行网的布设，建网步骤主要是：a确定控制网的等级；b确定布网形式；c确定测量仪器和操作规范（国家或行业规范）；d在图上选点构网，到实地踏勘；e埋设标石标志；f外业观测；g内业数据处理；h提交成果。
2.测图控制网这是在工程设计阶段建立的用于测绘大比列尺地形图的测量控制网。
在这一阶段，技术设计人员将要在大比列尺图上进行建筑物的设计或区域规划，以求得设计所依据的各项数据。
因此，作为图根控制依据的测图控制网，必须保证地形图的精度和各副地形图之间的准确拼接。
另外，这种测图控制网也是地籍测量的基本控制。
2．施工控制网这是在工程施工阶段建立的用于工程施工放样的测量控制网。
在这一阶段，施工测量的主要任务是将图纸上设计得建筑物放样到实地上。
对于不同的工程来说，施工测量的具体任务也不同。
例如，隧道施工测量的主要任务是保证对向开挖的隧道能按照规定的精度贯通，并使个建筑物按照设计修建；放样过程中，标尺所安置的方向距离都是依据控制网计算出来的。
工程建设中常用的测量控制网设计与建立方法
工程建设中常用的测量控制网设计与建立方法随着社会的不断发展，工程建设项目越来越多，对测量控制网的需求也越来越大。
测量控制网是工程建设中重要的基础设施之一，它可以用于确定建筑物的位置、坐标以及地面高程等数据。
本文将介绍一些常用的测量控制网设计与建立方法。
首先，工程测量常用的测量控制网设计与建立方法之一是三角定位法。
三角定位法是通过测量三角形的边长和角度，来确定位置和方向的一种方法。
它的原理是利用三角形的几何关系来推算出其他未知点的坐标。
在建立测量控制网时，可以选择几个已知坐标点，然后通过测量三角形的边长和角度来计算其他未知点的坐标。
这种方法的优点是测量简便、计算精度高，适用于小范围的工程建设。
其次，还可以使用基线法进行测量控制网的设计与建立。
基线法是通过测量基准线的长度和方向，来确定其他点的位置和坐标的一种方法。
在建立测量控制网时，可以先选择一个已知点作为基准点，然后通过测量基线的长度和方向来计算其他点的坐标。
基线法的优点是测量精度高、适用于大范围的工程建设。
但是，由于测量基线需要较长的时间和较大的工程量，所以适用于长期施工的工程项目。
另外，还可以运用全站仪来进行测量控制网的设计与建立。
全站仪是一种高精度的测量仪器，它可以同时测量水平角、垂直角和斜距等数据。
在建立测量控制网时，可以将全站仪放置在一个已知点上，然后通过测量其他点的水平角、垂直角和斜距来计算它们的坐标。
全站仪的优点是测量速度快、精度高、适用范围广，可以满足不同类型工程项目的需求。
在建立测量控制网时，还需要考虑一些因素，例如测量精度、设备选型、数据处理等。
测量精度是衡量测量数据准确程度的重要指标，应根据具体的工程要求来确定。
设备选型是选择适合工程建设要求和测量精度的测量仪器，应综合考虑设备的精度、稳定性、使用方便程度等因素。
数据处理是指将测量所得的原始数据进行计算和处理，以得到最终的测量结果。
在数据处理过程中，需要使用专业的测量软件和计算方法，以确保测量结果的准确性和可靠性。
施工测量控制网的建立及施工方法
施工测量控制网的建立及施工方法测量控制网是建筑施工的永久控制依据，是满足建筑物相邻及工艺要求的有利保证。
因此，施工进场后，应依据原有施工测量控制点或设计提供的座标、水准基准点予以建立，并将其加密，以满足施工、安装需要。
1、轴线控制网的建立1.1主轴点初步位置的实地标定。
主轴线是整个场地的坚强控制，无论采取何种方法测定，都必须在实地埋设永久标桩，在投点埋设标桩时，使初步点位居桩顶中部，以便改点时，有较大的活动余地，主轴点的位置和实地埋标时，桩顶面高于地面设计高程0.1-0.3m ，埋桩深度0.6-0.8m （自然地面以下）材料选用C15砼浇注。
1.2主轴线的测设。
首先将长轴AOB 测定于地面，误差不大于±1mm ，见图再以长轴为基准测出COD ，并进行方向改正，使纵横两轴线严格垂直主轴线，交角误差2秒，轴线的方向调整好后，应以O 点为起点，进行精密丈量距离，以确定纵横轴线各端点位置，在纵横轴线的端点ABCD 分别安置经纬仪，都以O 点为后视点，分别测设直角交会定出EFGH 四个角点，然后再精密丈量AH 、AE 、BG 、各段距离，精度与主轴线相同，为了便于建筑物细部放线，在测定矩形网各边长时，按施测方案确定的位置与间距测设距离指标桩，距离指标桩的间距等于柱子间距，使指标桩位于柱子行列或主要设备中心线方向上，在距离指标桩上直线投点误差的容许偏差为2mm ，A FC E O B GH D矩形角允许误差3秒。
1.3精密量距。
先用经纬仪进行直线方向定向，清除视线上的障碍，并在桩顶面划出十字线，钢尺在开始量距前应先打开，使之与空气接触，经10min后，方可进行量距，前尺以弹簧秤施加与钢尺检定时相同的拉力，后尺则以毫米分划线对准桩顶标志，当钢尺达到稳定时，前尺对好桩顶标志，随即读数，随后后尺移动1-2cm分划线重新对准桩顶标志，再次读数，要求读出三组读数，读数时应估计到0.1-0.5mm，每次读数误差为0.3-0.5mm，读数时应同时测定温度，温度计绑在钢尺上，以便反映出钢尺在丈量时的实际温度。
测绘技术中的控制网建立流程解析
测绘技术中的控制网建立流程解析近年来，随着社会的发展和科技的进步，测绘技术在各个领域的应用越发广泛。
而在测绘技术中，控制网的建立是至关重要的一步。
本文将从测绘技术的背景出发，系统地解析控制网建立的流程。
首先，我们先来了解一下什么是控制网。
控制网是指在测量过程中提供精确控制点的一系列点的集合。
它的作用是连接整个测制任务的各个部分，提供坐标系统和测量基准，为后续的测量工作提供准确的依据。
因此，控制网的建立质量直接影响着整个测绘工作的准确性和可靠性。
那么，控制网的建立流程是怎样的呢？首先，我们需要确定测区。
根据工程需要，确定需要测绘的区域范围，包括面积、形状等因素。
然后，确定控制网的布设密度。
根据测绘任务的要求，结合地形地貌等因素，确定控制网的布设密度，包括控制点的数量和位置等。
接下来，我们需要选择控制点的类型。
根据测绘的具体需求，选择合适的控制点类型，包括已知点、传统控制点、全球定位系统（GPS）控制点等。
已知点是指已经知道其坐标值的点，通常是一些政府或测绘机构提供的基准点；传统控制点是通过传统测量方法测得其坐标值的点；而GPS控制点则是通过全球定位系统进行测量得到的点。
确定了控制点类型后，我们需要进行控制点的布设和测量。
控制点的布设需要符合工程测量的需求，并满足精度和可靠性要求。
在布设过程中，需要根据控制网的布设密度合理分配控制点，并确定其坐标值。
测量过程中，可以使用各种测量仪器，如全站仪、经纬仪等，采用不同的测量方法，如交会测量法、三角测量法等，对控制点进行测量。
测量完成后，我们需要对测得的数据进行处理和计算。
数据处理的目的是消除误差和提高测量数据的可靠性。
处理方法可以使用平差方法、差分方法等，将测量数据修正为最终的控制点坐标值。
同时，还需要对控制点的精度进行评定，判断其是否满足测绘任务的要求。
最后，我们需要对建立的控制网进行验证和调整。
验证的目的是检验控制网的准确性和可靠性。
可以使用独立检测点或重测法进行验证。
施工控制网的建立
施工控制网的建立一、施工控制网的布设施工勘测阶段建立了测图控制网，其密度与精度未考虑建筑物的总体布置（建筑物总体布置未确定），而施工阶段，以建筑轴线放样为主，需建立施工布置网作为施工放线的依据。
施工控制测量分为平面控制测量和高层控制测量。
依据施工布置网的特点，布设施工控制网，需作为整个工程施工设计的一部分。
设计布网时，需考虑施工程序、方法、以及施工场地布置情况和已知控制点质料（由业主提供）。
控制点标桩其点位需画在施工设计的总平面图上。
高程控制网以水准测量方法进行。
施工期间，要求在建筑物近旁的不同高度都必须布设临时水准点。
临时水准点的密度要保证放样时只测设一个测站，直接将高程传递到建筑物上。
基本高程控制网采用三等水准测量施工，加密高程控制网使用四等水准测量。
二、施工控制网的特点1、施工布置网的主要作用是放样建筑物的轴线，这些轴线的位置偏差有一定的限制，其精度要求高。
2、点位的埋设要求在轴线两端，以便准确的标定工程的位置。
工业建筑场地，还要求施工控制点连线与施工坐标系的坐标轴平行或垂直，且坐标值尽量为米的整数倍，便于放样计算工作。
3、施工控制点的位置应分布恰当、坚固稳定、使用方便、便于保存，且密度也要打，以便放样时可有所选择。
三、设计施工控制网时，尽可能将这些主轴线作为控制网的一条边。
建立施工控制网与测图控制网的联系，利用公式进行坐标换算。
K1、K2为已知控制点Z1、Z0、Z2为建筑施工格网1、由K1、K2测设出Z1、Z0、Z2的坐标2、由K1、K2、Z1、Z0、Z2坐标反算出K1、K2和Z1、Z0距离以及方位角3、设Z0（0,0）Z1（X1,0)建施工坐标系。
4、已知Z1、Z0在测图坐标系的坐标以及方位角a，现以Z1、Z0为施工坐标系坐标轴，对其换算公式为施工坐标转换为测图坐标Xp=Xo+X'pcosа-Y'psinаYp=Yo+X'psinа-Y'pcosа测图坐标转换为施工坐标X'=(Xp-Xo)cosа+(Yp-Yo)sinаY'=(Xp-Xo)sinа+(Yp-Yo)cosа。
工程施工阶段的工程测量
工程施工阶段的工程测量工程施工阶段的工程测量是工程建设中至关重要的环节，它直接影响到工程质量和进度。
工程施工测量主要包括施工控制网的建立、建筑物的放样、竣工测量和施工期间的变形观测等。
首先，施工控制网的建立是工程施工测量的基础工作。
控制网是由一系列控制点组成的，这些控制点是施工过程中测量和定位的基准点。
建立控制网的目的是为了保证建筑物的准确性和一致性，确保各个施工环节之间的衔接和协调。
控制网的布置要根据建筑设计总平面图上各建筑物和构筑物的布设，并结合现场实际情况进行。
常用的控制网布置形式有正方形、矩形和导线网等。
其次，建筑物的放样是工程施工测量的重要任务之一。
放样是指将设计图纸上的建筑物平面位置和高程，按照一定的精度和方法测设到实地上的过程。
放样的准确性直接影响到建筑物的质量和外观。
常用的放样方法有角度测量法、距离测量法和坐标测量法等。
在放样过程中，要根据设计图纸上的尺寸和位置，计算出放样点的位置，然后利用测量仪器和工具，将放样点标设在实地上。
竣工测量是工程施工测量的重要环节之一。
竣工测量是指在工程完工后，对建筑物进行全面的测量和检查，以确保建筑物的尺寸、位置和高程符合设计要求。
竣工测量的结果是评价工程质量和施工进度的的重要依据。
竣工测量主要包括建筑物的尺寸测量、位置测量和高程测量等。
最后，施工期间的变形观测是工程施工测量的重要内容之一。
在工程施工过程中，由于各种原因，如地基不均匀沉降、建筑物的荷载作用等，建筑物可能会发生变形。
通过对建筑物的变形观测，可以及时发现和处理问题，确保建筑物的安全和稳定。
常用的变形观测方法有沉降观测、倾斜观测和位移观测等。
综上所述，工程施工阶段的工程测量是工程建设中不可或缺的环节。
它通过建立施工控制网、进行建筑物的放样、竣工测量和施工期间的变形观测等工作，保证了工程建设的质量和进度。
只有准确可靠的测量数据和精确的测量结果，才能确保工程按照设计要求进行施工，并满足使用功能和安全要求。
施工测量控制网的建立
4 施工测量控制网的建立建筑物放样的程序和要求建筑物放样的程序放样，又称为测设，它是按照设计和施工的要求，将设计好的建筑物位置、形状、大小及高程，按照一定的精度要求在地面标定出来，以便进行施工。
实质是将图纸上建筑物的一些轮廓点（特征点）标定于实地上，其工作目的与一般测图工作相反，是由图纸到地面的过程。
通常，建筑物的设计思路是：首先作出建筑物的总体布置，确定各建筑物位置间的相互关系（也就是各建筑物轴线间的相互关系），然后围绕主要轴线设计各辅助轴线，再根据辅助轴线设计各项细部的位置、形状、尺寸等。
因此，工程建筑物放样工作的程序，应该与设计时的情况一样，遵循从整体到局部的原则，即首先在现场定出建筑物的轴线，然后再定出建筑物的各个部分。
采取这样一种放样程序，可以免除因建筑物众多而引起的放样工作的紊乱，并且能严格保持各放样元素之间存在的几何关系。
例如放样工业建筑物，则首先放样出厂房主轴线，再确定机械设备轴线，然后根据机械设备轴线，确定机械设备安装的位置。
又如放样民用建筑物，则首先放样建筑物外廓轴线，再确定建筑物内部各条轴线，然后根据建筑物内部各轴线确定房间的形状、尺寸等。
建筑物放样的要求工程建筑物主要轴线放样要求，应根据建筑物的性质、它与已有建筑物的关系及建筑区的地形（主要决定工程量的大小）和地质（主要决定建筑物的稳定）情况来决定。
例如扩建的建筑场地上的建筑物的主轴线，要考虑与现有建筑物的联系，而大坝主轴线的放样，主要考虑地形与地质状况。
主轴线的放样，可以根据在建筑区为施工测量专门建立的控制网——施工控制网进行。
而细部放样一般可根据主要轴线进行，但有时也可以根据施工控制网进行。
测量人员应该创造从现场标定的轴线进行细部放样的条件。
这对于保证建筑物的几何形状、尺寸及放样工作的顺利进行，都具有很大的影响。
当施工控制网仅仅用于放样建筑物的主要轴线时，对该控制网的精度要求并不一定很高。
例如，工业场地上主轴线放样精度为2cm，建立厂区施工控制网时，控制网能够满足这样的精度要求即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程施工测量控制网的建立
在现代工程施工建设中，工程控制网的建立是各项工程顺利进行的首要任务。
工程控制网的作用是为工程建设提供工程范围内统一的参考框架，为各项测量工作提供位置基准，满足工程建设不同阶段对测绘在质量（精度、可靠性）、进度（速度）和费用等方面的要求，工程控制网也具有控制全局、提供基准和控制测量误差累积的作用。
施工单位作为工程的建设者，主要任务是按照设计和施工技术要求，将图纸上设计建（构）筑物平面位置、形状和高程，在施工现场标定出来，这种标定工作称为施工放样（或称测设）。
施工放样也可以说是将图纸上的建（构）筑物放到地面上去的工作过程。
首先根据工程总平面图和地形条件建立施工控制网，根据施工控制网点在实地定出各个建筑物的主轴线和辅助轴线；再根据主轴线和辅助轴线标定建筑物的各个细部点。
采用这样的工作程序，能保证建筑物几何关系的正确，而且使施工放样工作可以有条不紊的进行，避免误差的累积。
工程测量控制网一般建网顺序为：确定控制网的等级→确定布网形式→确定测量仪器和操作规程（国家和行业规范）→在图上选点构网，到实地踏勘→埋设标石、标志→外业观测→内业数据处理→提交成果。
目前，除特高精度的工程专用网和建设安装控制网之外，绝大多数收集工程控制网都可采用GPS定位技术来建立。
如何将现代卫星测量技术与地面测量技术相结合、取长补短显得非常重要。
施工控制网根据施工对象的不同而有所区别。
一般来说，建筑和厂区控制网布设成矩形控制网，即所谓的建筑方格网；对于地形平坦但通视比较困难的地区，则可采用GPS与全站仪相结合布设的导线网；对于地形起伏较大的山岭地区（如水利枢纽）及跨越江河的工程，一般采用GPS网或边角网，对于线状工程（如铁路和公路）多采用GPS 与全站仪相结合所布设的导线网；地下工程一般采用导线测量。
目前在平坦、不隐蔽地区采用GPS实时动态定位放样已经成为广泛使用的方法之一，它的优点是：放样速度快、成本低、10——20KM只需一个参考站。
但要求定位精度较高的工程还达不到要求。
全站仪是目前施工单位使用最频繁、最多的仪器之一，它的主要特点是，既能测距又能测角，并且内置了放样程序，内存大，可将室内计算的放样元素存在仪器内。
在野外，可根据放样程序用极坐标法放样并检核与设计坐标的差。
