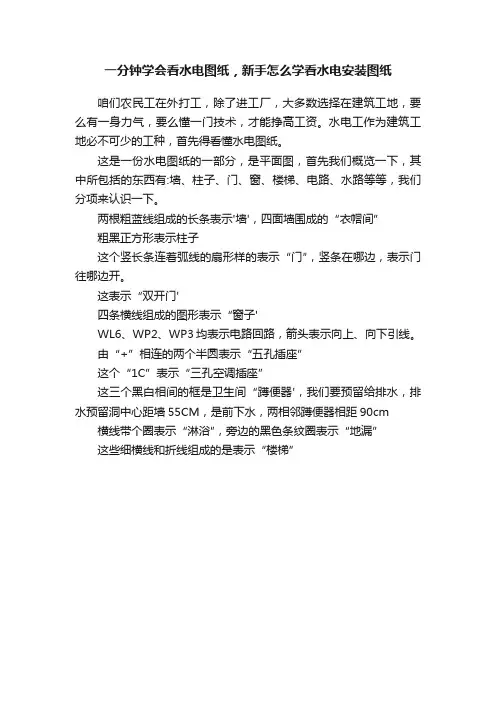

一分钟学会看水电图纸，新手怎么学看水电安装图纸
一分钟学会看水电图纸，新手怎么学看水电安装图纸
咱们农民工在外打工，除了进工厂，大多数选择在建筑工地，要么有一身力气，要么懂一门技术，才能挣高工资。
水电工作为建筑工地必不可少的工种，首先得看懂水电图纸。
这是一份水电图纸的一部分，是平面图，首先我们概览一下，其中所包括的东西有:墙、柱子、门、窗、楼梯、电路、水路等等，我们分项来认识一下。
两根粗蓝线组成的长条表示'墙'，四面墙围成的“衣帽间”
粗黑正方形表示柱子
这个竖长条连着弧线的扇形样的表示“门″，竖条在哪边，表示门往哪边开。
这表示“双开门'
四条横线组成的图形表示“窗子'
WL6、WP2、WP3均表示电路回路，箭头表示向上、向下引线。
由“+”相连的两个半圆表示“五孔插座”
这个“1C”表示“三孔空调插座”
这三个黑白相间的框是卫生间“蹲便器'，我们要预留给排水，排水预留洞中心距墙55CM，是前下水，两相邻蹲便器相距90cm 横线带个圈表示“淋浴″，旁边的黑色条纹圈表示“地漏”
这些细横线和折线组成的是表示“楼梯”。
施工现场平面布置——水电布置
施工现场平面布置——水电布置建筑工程施工前，需要对施工现场进行平面布置，除此以外施工现场道路、机械、生产设施、水电、生活场所和另行设施等的布置。
合理的施工现场平面布置，有助于施工的顺利有序进行，提高施工效率。
施工现场平面布置，需要注意以下六个要点。
接着分享施工现场平面布置的第五个要点——现场水电布置。
一、临时用水临时用水包括生产用水、生活用水和消防用水。
给水、排水排水等系统的设置应严格遵行平面图，并根据综合摆放施工现场情况合理布置。
如粘土沉淀池应布置在钢结构地泵及砂浆搅拌机处;排水沟应沿施工场地便道施工人员两侧布置，并保证排水沟内的通畅等。
临时用水组织：计算用水量、选择供水水源、选择临时供水系统的配置方案、设计临时排污管网和设计供水成套构筑物和机械设备。
供水要求：(1)力争管网总长度最短。
(2)常用用水总管管径为100mm。
(3)消火栓间距不大于120m，住宅楼每层设消火栓口，并配备消防水带、水枪。
(4)排水管道需考虑排水坡度。
供水系统配置：管网布置表达方式有环状、枝状、混合式。
二、临时供电布置施工临电布置应沿外围墙内侧或施工道路边侧埋地敷设。
各用电点应设有二级配电箱，并在办公区和各施工用电接口设分配电箱，且每台用电机械设备各配备一台配电箱，同时电箱配置还应根据及施工阶段的用电做相应减少不同增加。
临时供电组织：用电量计算、电源选择、变压器确定、供电线路布置、导线截面计算。
用电线路：10kV输电线路→变压器→总配电箱→分配电箱→开关箱→插头→机械运转1、基本要求：1)采用三级配电系统内，采用TN-S接零保护系统，采用一级漏电保护系统;2)变压器一般设置在新设围墙外侧，总配箱一般设置在架设靠近变压器的围墙内侧，分配箱有多个，一般设在主要供气设备(塔式起重机、人货梯、井架、钢筋加工场，办公与生活用房);3)线路敷设采用架空或埋地，一般采用后者;4)供电线路与建筑物、塔式起重机需保持安全距离。
2、配电线路的安排：分为环状、枝状及混合式3种，一般采用枝状。
家庭水电施工方案图示
家庭水电施工方案图示一、前期准备工作在进行家庭水电施工前，我们需要进行一些前期准备工作：1.工程规划与设计：根据家庭的布局和实际需求，绘制出家庭水电布置的施工图。
2.购买所需材料设备：根据施工图中标明的所需材料和设备清单，提前购买好所需的水电设备和材料，确保施工顺利进行。
3.安全措施：在施工过程中，必须注重安全。
我们要确保施工人员具备相关的安全意识，并佩戴好个人防护装备。
二、水电布置方案家庭水电布置方案是指将家庭中的水、电管线进行布置的方案。
下面是一个示例的家庭水电布置方案图示：如上图所示，我们可以看到家庭中的水电布置方案。
下面是对图中不同部分的详细说明：1.电源线路：电源线路从家庭电箱出发，分别连接到不同的房间和电器设备，以满足家庭用电的需求。
需要注意的是，电源线路需要使用符合国家标准的电线和插座，确保电器设备的安全使用。
2.照明灯具：照明灯具主要用于家庭的照明，如吊灯、壁灯、台灯等。
照明灯具的布置需要根据不同房间的用途和需求进行合理规划。
3.开关插座：开关插座用于控制电器设备的开关和供电。
在家庭水电布置中，需要合理安排开关插座的位置，以方便日常使用，并保持美观。
4.给水管线：给水管线负责将自来水引入家庭中的不同位置，如厨房、卫生间等。
在布置给水管线时，需要合理规划供水点和排水点，确保供水畅通，并避免漏水等问题。
5.排水管线：排水管线负责将家庭中产生的污水排出。
在布置排水管线时，需要合理规划管道的走向和坡度，以确保畅通排水，并避免堵塞。
三、施工流程与注意事项在进行家庭水电施工时，需要遵循以下施工流程与注意事项：1.清理施工区域：在施工前，需要清理施工区域，确保施工环境整洁，并移除施工区域中的障碍物。
2.按照施工图进行布置：根据前期规划的施工图，按照图纸上的要求进行水电布置。
在布置过程中，需要确保布置的精度和准确性。
3.安装设备和连接管线：在布置好水电管线后，需要安装相应的设备和连接管线。

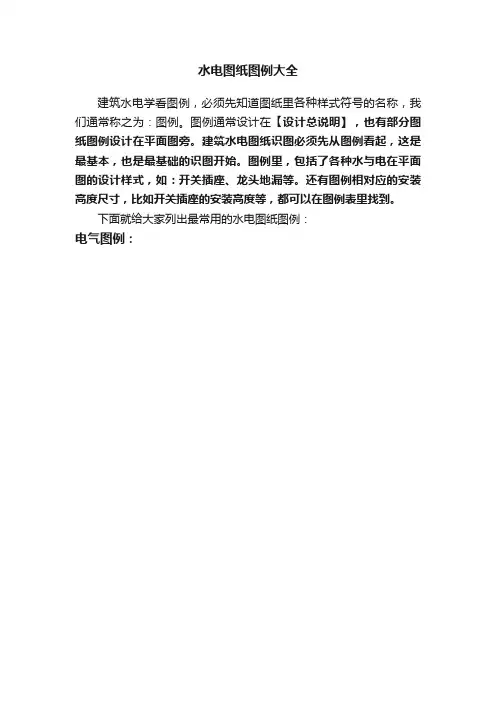

电气设计水电图纸图例大全，电气、弱电、给排水图例，请收好！
电气设计水电图纸图例大全，电气、弱电、给排水图例，请收
好！
建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。
图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。
建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。
图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏等。
还有图例相对应的安装高度尺寸，比如开关插座的安装高度等，都可以在图例表里找到。
下面就给大家列出最常用的水电图纸图例：
电气图例：
建筑电气图例
建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。
上图中，左边图例，右边为相对应的安装高度。
弱电图例
弱电图例
给排水图例
给排水图例
常用字母符号大全。
水电图纸图例大全
水电图纸图例大全建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。
图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。
建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。
图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏等。
还有图例相对应的安装高度尺寸，比如开关插座的安装高度等，都可以在图例表里找到。
下面就给大家列出最常用的水电图纸图例：电气图例：建筑电气图例建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。
上图中，左边图例，右边为相对应的安装高度。
上面的开关插座高度，都可以借鉴使用。
弱电图例弱电图例给排水图例给排水图例常用字母符号大全你还在为看不懂电气施工图而烦恼吗？你还在为找不到系统的识图方法而苦恼吗？你还在为入门的识图都不会而焦虑烦躁吗？你还在为升职加薪无望而了无头绪望天兴叹吗？不要苦恼与烦躁，不要焦虑与忧愁。
这一切都将随着起点水电课堂的在线识图课程而变得简单主讲老师周工为您打开系统识图的窗口，带你领略那些图纸上的美丽风景，让你经过培训能够达到系统识图的能力，让你快速的在刚入行的同事前脱颖而出，助你大踏步的成长，去畅游工程机电带给你的自信与荣光。
想要学习和提高个人能力的朋友，欢迎加入我们的水电识图交流群，进群方法：关注本头条号，私信“学识图”三个字，考虑到进群人数较多，不能一一回复各位，请耐心等待邀请，谢谢理解和配合。
《零基础学识图》系列课程已经上架今日头条，想学习可以点击下方专栏卡片，了解详情↓↓↓。
复式住宅水电布置图
一楼楼板水电宽带预埋管路图
二楼楼板水电宽带预埋管路图
厨房台面宽度55高度80
厨房吊柜离地高度160，深度35洗碗池75*40
排烟机尺寸80*60*43
微波炉尺寸52*37*32
消毒柜尺寸70*36*40离地面125电饭锅尺寸30*30*25
电磁炉尺寸35*37
双开冰箱100*60*1800
菜板50*40
洗衣机取水口离地高度：140洗衣池取水口离地高度：100洗脸池取水口离地高度：40
蹲式马桶取水口离地高度：80混水阀取水离地高度：1500
洗地板取水离地高度：40
坐式马桶取水离地高度：40
热水器取水口离地高度：140
三角阀6内丝弯头6三通4
内丝三通4
过桥2直接6堵头
16
1
32428
三通内丝双联阀1。
某地区的宿舍楼给排水CAD布置图
水电图纸图例大全
（水电施工视频教程全套）这套视频分图纸篇，预埋篇，安装篇一共四十多个视频！从一个新手到水电师傅级别！是目前水电行业首套施工视频教程！目前水电分包大家都知道的有：打槽—桥架——二次配管等等！什么专业打槽的施工队越来越多！那他们赚钱不赚钱当然大家心里明白！第二：桥架，桥架外包确实赚！工地大部分桥架都是直的！如果弯度多的价格不合我们可以不包不是吗！把桥架弯学会做了在需要桥架师傅的工地上非常吃香！第三二次配管，很多工地都把二次配管分出去！槽分出去了！二次配管当然也会分出去！那又出现很多包二次配管的！还有很多很多包安装的！学会这些都饿不死吧！而水电施工视频教程全套：整套视频全部都详细讲很清楚！无论你在工地上带班也好！分包老板也好！要是你自己带领。
自己干活！那么你必然施工前要会看图纸！有人认为我在这个工地预埋！基本管子走法我记住了！图纸看不看无所谓！那如果你到了下一个工地！给你图纸！还是不会看！图纸也分很多！只会看平面图！那你不全面！只能布管！图纸要结合系统图！施工操作说明！系统图等图纸看！学会看图纸！而你又有基本的施工功底！你不敢外包吗？现在只需65！限量售后免费更新首先上图，图纸是施工的灵魂，在现代施工中不会看图纸是不行的。
施工中常用的是蓝图，如图所示下图所示，有多少人知道图纸中某些符号代表这什么呢看图纸该怎么去看呢大家有没有看到图中中标有多少跟线！在这里给大家的答案是有的！你们可以看到图中画斜杆标出来一个：2字的大家看到没有！那就代表多少根线。
图纸中代表2跟。
而那套视频详细地介绍了看图中！每个图中的小标识都讲得明明白白！让大家学会看图纸！看图纸施工！不要以为图中的标出来的东西没有！其实每个都有它表达的用处！而视频教程就带领大家从预埋到安装！让你不必在工地上混日子！学了几年才学到个皮毛！工资永远都是那么低！匆匆几年！青春浪费！工资不高吧！天天有被叼吗？学不到东西吗？还在混日子吗？？每天都累死累活羡慕别人工资高吗？感觉学习不到东西吗？来吧！这套教程来了！水电行业首套水电施工视频教程全套。
水电路图的绘制
关于水、电路图的绘制与管线长度估算一、设计基础(一)来源：1量房1.1：量房时必须要找到的信息A、强电开关箱的数量及位置B、弱电箱位置C、水表（给水点）数量及位置1.2：怎样找强电开关箱、弱电开关箱、水表（给水点）？2客户的要求2.1：一般要求A、强电插座的布置；B、弱电插座的布置；C、开关的控制要求；D、给水点的要求2.2：特殊要求A、地下车库要求有三相四线插座；B、灯具用电器同时开启；3设备的要求（其实也是客户的要求）3.1：空调A、分体空调，主要关注柜机的台数、位置及大小；B、中央空调外机的台数、每台的功率及放置位置；3.2：地暖（地暖直接关系到强弱电线路长度的估算）A、设备主机（锅炉）的位置；B设备主机（锅炉）所需电源的大小（电锅炉和燃气锅炉）；C设备主机（锅炉）生活热水的接口大小，冷进水所需接口大小。
3.3：净水设备（与水路设计有很大关系）A、主机位置；B、所需电源大小；C、进出水口大小；D、其它特殊要求3.4：其它设备（对电源要求，用水要求高的设备）A：快速热水器台数及位置；B、空气净化设备(二)底图1、底图主要有平面布置图和顶面布置图（可以在之前设计时就留好）2、底图要求将多的不需要的信息去掉，如画的地板砖、门坎石3、将底图变淡，以突出后面所添加的信息（可以将其固定为一个块）二、设计1、灯具开关控制示意图与开关电源示意图的绘制1.1：开关控制示意图A、分类：单控、双控、智能控制B、注意事项①双控的原理：采用两个单刀双投开关控制一个灯。
（见原理图）统一绘制方法：两个开关都画线到灯，一个为实线，另一个为虚线两开关用实线相连。
实线表示实际存在的线，虚线表示两个开关一起控制灯。
达到读图者能读懂的目的。
②床头灯的控制，如果有两个床头灯，应分两边分别控制以体现人性化设计③卧室灯的控制最好选用一个较暗一点的灯双控。
除业主特别要求外，最好不要装太亮的灯。
④开关的选用除浴霸外最好不要用三开以上的开关，少用三开开关。
利用CAD进行水电综合设计
利用CAD进行水电综合设计水电综合设计是指在建筑物中进行水电设备的布置和规划，使得水电系统能够高效运行，满足生活和工作的需求。
而在现代技术的推动下，计算机辅助设计（CAD）软件的使用已经成为水电综合设计师们必备的工具之一。
CAD软件可以帮助设计师们以更加准确和高效的方式进行设计和展示水电系统。
本文将介绍一些利用CAD进行水电综合设计的技巧和方法。
首先，在进行水电综合设计前，我们需准备好CAD软件，如AutoCAD、Revit等。
接下来，我们可以按照以下步骤进行设计：1.创建建筑模型：首先，在CAD软件中创建建筑模型，包括楼层平面图和立面图。
可以使用CAD软件中的绘图工具，如直线、多边形等，绘制出建筑物的基本形状和尺寸。
2.布置房间：在建筑模型中，根据实际需求和布置要求，布置各个房间。
可以使用CAD软件中的复制、移动等功能，快速复制和移动已有的房间，以提高工作效率。
3.绘制水电管线：在各个房间中，绘制水电管线的布局。
可以使用CAD软件中的线条和面板工具，绘制出水电管道的路径和连接点。
在绘制过程中，可以根据实际需求添加各种类型的管道，如给水管、排水管、电线管等。
4.添加设备和配件：根据实际需求，添加水电系统中所需要的设备和配件。
可以在CAD软件的资源库中选择并导入相应的设备和配件，如水泵、水槽、开关插座等。
然后，将这些设备和配件放置在相应的位置，并与管道进行连接。
5.调整布局和连接：在完成设备和管道的布置后，需要对整个系统进行调整和优化。
可以使用CAD软件中的移动、旋转等功能，调整设备和管道的位置，以使得整个系统更加紧凑和高效。
同时，需要确保设备和管道之间的连接是正确、无遗漏和无冗余的。
6.绘制标注和注释：最后，为了更好地表达设计意图和提供施工信息，需要在设计图上添加必要的标注和注释。
可以使用CAD软件中的标注工具，为每个设备和管道添加必要的尺寸、名称和说明。
利用CAD进行水电综合设计可以极大地提高设计效率和工作质量。
