汽车横摆角速度传感器结构与原理

合集下载

横向加速度传感器工作原理

横向加速度传感器工作原理

横向加速度传感器工作原理

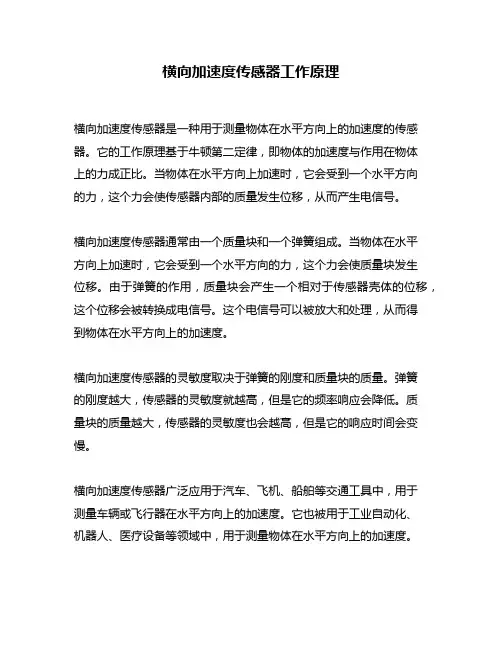

横向加速度传感器是一种用于测量物体在水平方向上的加速度的传感器。

它的工作原理基于牛顿第二定律,即物体的加速度与作用在物体
上的力成正比。

当物体在水平方向上加速时,它会受到一个水平方向
的力,这个力会使传感器内部的质量发生位移,从而产生电信号。

横向加速度传感器通常由一个质量块和一个弹簧组成。

当物体在水平
方向上加速时,它会受到一个水平方向的力,这个力会使质量块发生
位移。

由于弹簧的作用,质量块会产生一个相对于传感器壳体的位移,这个位移会被转换成电信号。

这个电信号可以被放大和处理,从而得
到物体在水平方向上的加速度。

横向加速度传感器的灵敏度取决于弹簧的刚度和质量块的质量。

弹簧
的刚度越大,传感器的灵敏度就越高,但是它的频率响应会降低。


量块的质量越大,传感器的灵敏度也会越高,但是它的响应时间会变慢。

横向加速度传感器广泛应用于汽车、飞机、船舶等交通工具中,用于
测量车辆或飞行器在水平方向上的加速度。

它也被用于工业自动化、
机器人、医疗设备等领域中,用于测量物体在水平方向上的加速度。

总之,横向加速度传感器是一种基于牛顿第二定律的传感器,它可以
测量物体在水平方向上的加速度。

它的工作原理基于质量块和弹簧的
相对位移,这个位移会被转换成电信号。

它的灵敏度取决于弹簧的刚
度和质量块的质量,它被广泛应用于交通工具、工业自动化、机器人、医疗设备等领域中。

行车防摇摆原理

行车防摇摆原理

行车防摇摆原理行车防摇摆原理摇摆是指车辆在高速行驶时产生的左右晃动现象,这不仅会影响行车的稳定性和驾驶舒适度,还可能引发危险的交通事故。

为了解决这一问题,车辆配备了行车防摇摆系统。

本文将深入探讨行车防摇摆的原理,并分享一些对这个系统的观点和理解。

一、基本原理1. 扭转刚度:车辆的扭转刚度指车辆抵抗横向力矩的能力,也可以理解为车辆扭转时所需的力矩。

提高车辆的扭转刚度可以有效减小行车时的摇摆现象。

2. 悬挂系统:悬挂系统是车辆行驶过程中起到缓冲和吸收震动的重要组成部分。

通过合理的悬挂系统设计,可以减小车辆在高速行驶时的晃动。

3. 轮胎特性:轮胎是车辆与道路之间的唯一接触点,其特性对行车防摇摆起着重要的作用。

优质的轮胎能够提供更好的抓地力和稳定性,从而减小摇摆的发生。

二、行车防摇摆系统行车防摇摆系统是一种电子稳定控制系统,通过传感器实时监测车辆的动态参数,并根据预设算法进行相应的调整,以保持车辆在行驶过程中的稳定性。

1. 车身姿态感知:通过重力加速度传感器、陀螺仪、转角传感器等感知车辆的姿态,包括横摆角速度、横向加速度等。

这些参数可以帮助系统判断车辆是否出现摇摆现象。

2. 算法控制:行车防摇摆系统内部有一套复杂的算法,通过实时处理感知到的数据,计算出相应的控制信号,以实现对车辆的稳定控制。

这些算法包括了车辆动力学模型、控制器设计等多方面内容。

3. 刹车干预:在感知到车辆摇摆时,行车防摇摆系统会自动对车辆进行刹车干预,以减小车辆的摇摆幅度。

通过对车轮进行独立的制动,系统可以实现对车辆左右侧不同的制动力,从而使车辆重新恢复稳定。

三、观点和理解对于行车防摇摆系统,我持有以下观点和理解:1. 安全性增强:行车防摇摆系统的存在使车辆在高速行驶时更为稳定,大大提高了行车的安全性。

它可以帮助驾驶员在不稳定的路况下保持控制,减少事故的发生。

2. 舒适性改善:行车防摇摆系统可以减小车辆的摇摆现象,在行车过程中提供更加平稳的驾驶体验,提高驾驶的舒适性。

汽车角度传感器结构与原理

汽车角度传感器结构与原理

汽车角度传感器结构与原理随着科技的发展和汽车行业的进步,汽车角度传感器在汽车领域的应用越来越广泛。

汽车角度传感器可以通过测量车辆的角度和方向来提供关键的驾驶信息,帮助驾驶员更好地控制车辆。

本文将介绍汽车角度传感器的结构和原理。

一、汽车角度传感器的结构汽车角度传感器通常由以下几个部分组成:1. 陀螺仪:陀螺仪是汽车角度传感器的核心部件之一,用于测量车辆的角速度和方向。

陀螺仪通常包含一个转子和一个支撑结构,当车辆旋转时,转子会受到相应的力矩作用,从而产生一个与旋转角速度成正比的电信号。

2. 加速度计:加速度计用于测量车辆的加速度和速度变化。

加速度计通常由一个质量块和一个弹簧组成,当车辆加速或减速时,质量块会受到相应的力作用,从而产生一个与加速度成正比的电信号。

3. 磁力计:磁力计用于测量车辆的磁场方向和强度。

磁力计通常由一个磁场感应器和一个磁场生成器组成,磁场感应器可以感知车辆周围的磁场变化,并将其转换为电信号。

4. 控制电路:控制电路负责接收传感器产生的电信号,并进行处理和分析。

控制电路可以根据传感器的信号来计算车辆的角度和方向,并将结果传递给车辆的控制系统。

二、汽车角度传感器的原理汽车角度传感器的原理基于一些基本物理原理和传感器的工作原理。

1. 陀螺仪原理:陀螺仪利用陀螺效应来测量车辆的角速度和方向。

陀螺效应是指当转子受到力矩作用时,由于其自身的角动量,会产生一个垂直于力矩方向的转子运动。

通过测量转子的运动,可以得到车辆的角速度和方向。

2. 加速度计原理:加速度计利用牛顿第二定律来测量车辆的加速度和速度变化。

根据牛顿第二定律,加速度等于作用在物体上的力除以物体的质量。

通过测量质量块受到的力,可以计算出车辆的加速度和速度变化。

3. 磁力计原理:磁力计利用磁场感应原理来测量车辆的磁场方向和强度。

根据磁场感应原理,当磁场感应器受到磁场的影响时,会产生一个与磁场变化成正比的电信号。

通过测量磁场感应器的电信号,可以得到车辆周围磁场的方向和强度。

汽车传感器的原理与应用_图文

汽车传感器的原理与应用_图文
授人以鱼不如授人以渔
授人以鱼不如授人以渔
VW侧向加V速W侧向度加速传度传感感器器
结构原理 按电容器原理工作:两个串联电容,中间极片可 在作用力下运动。电容可吸收一定量电荷。
只要没有侧向力作用在中间极片上,则两电容间 隙保持恒定,电容相等。
中间电极在侧向力作用下,其中一个电容间隙增 加,另一个减小,串联电容值也随之改变。最终 ,电荷的改变决定了侧向力的大小和方向。
授人以鱼不如授人以渔
侧向加速度传感器G200
安装位置:转向柱下方偏右侧,与横摆角速度传感 器一体。
任务:确定侧向力
失效影响:没有G200信号,无法识别 车辆状态,ESP失效
测量精度:1.2V/g 测量范围:+-1.7g(加速度) 信号:0-2.5V
授人以鱼不如授人以渔
侧向加速度传感器G200
结构原理
按电容器原理工作:两个串联电容,中间极片可 在作用力下运动。电容可吸收一定量电荷。
只要没有侧向力作用在中间极片上,则两电容间 隙保持恒定,电容相等。
中间电极在侧向力作用下,其中一个电容间隙增 加,另一个减小,串联电容值也随之改变。最终 ,电荷的改变决定了侧向力的大小和方向。
授人以鱼不如授人以渔
汽车新型传感器的机构原理与应用 (二)
测量精度:1.5度 分辨速度:1-2000度/秒
授人以鱼不如授人以渔
方向盘转角传感器G85 结构原理
利用光栅原理测量角度。传感器构成如下: -a 光源;-b 编码盘;-c+d光学传感器;-e整圈计数 器 我们将结构简化一下,如左图:带孔模板1和模板2, 光源在两板之间,光学传感器在两板之外。
我们将结构简化一下,如左图:带孔模板1和模板2, 光源在两板之间,光学传感器在两板之外。

汽车传感器的工作原理

汽车传感器的工作原理

汽车传感器的工作原理汽车传感器是通过感知客观事物并将其转化成电信号的装置。

它们通常使用特定材料或技术来感测和测量车辆周围的物理量,从而提供汽车驾驶员和控制系统所需的信息。

1. 加速度传感器(Accelerometers):测量车辆的加速度,包括纵向加速度、横向加速度和垂直加速度。

这些传感器通常基于微机电系统(MEMS)技术,通过材料的压电效应或表面微力传感器来测量加速度。

当车辆加速或减速时,传感器会发出相应的电信号。

2. 转向传感器(Steering Angle Sensors):测量车辆的转向角度。

它们通常使用旋转变压器或霍尔效应传感器来检测转向轴的位置。

当车辆的方向盘转动时,传感器会测量出相应的角度,并将其转化为电信号。

3. 车速传感器(Vehicle Speed Sensors):测量车辆的速度。

这些传感器通常采用磁电感应或霍尔效应技术,通过感知车轮或传动系统的旋转速度来测量车辆的实时速度。

传感器产生的电信号频率与车速成正比。

4. 制动传感器(Brake Sensors):测量车辆刹车系统的状态。

这些传感器可以检测刹车踏板的位置以及制动液压系统的压力。

根据踏板位置变化和液压压力的变化,传感器会输出相应的电信号。

5. 气压传感器(Pressure Sensors):测量轮胎的气压。

这些传感器通常基于压电效应或微机电系统技术,通过监测轮胎内和外部的气压差异来测量轮胎的气压。

传感器会把气压变化转化为电信号,并发送给车辆的仪表盘或控制系统。

总结而言,汽车传感器工作的基本原理是通过某种特定的物理量感测技术将车辆周围的信息转化为电信号。

这些传感器的工作可帮助驾驶员了解车辆的状态并提供相关的信息,同时也为车辆控制系统提供实时数据,以确保安全与性能。

【汽车传感器原理与检修】汽车传感器原理与检修 第八章 速度与加速度传感器

【汽车传感器原理与检修】汽车传感器原理与检修 第八章  速度与加速度传感器
车速传感器一般用于测量汽车的行驶速度,以便使发动机的控制、自动起动 、ABS、牵引力控制系统、活动悬架、导航系统等装置能正常工作,这种传感器主 要有簧片开关式、光电式、霍尔效应式、磁阻元件式、电磁感应式等几种,但簧片 开关式目前已不多用。
轮速传感器即车轮速度传感器,用于检测车轮速度,并将其转化为电信号 输入ABS(防抱死制动系统)ECU,用于计算车轮的圆周速度。目前轮速传感器 在ABS中应用越来越广泛,逐步取代了减速度传感器、车身速度传感器和蓄压器 压力传感器。轮速传感器主要有电磁感应式和霍尔效应式两种。
图8-5舌簧开关式发动机转速传感器的检测
另外一种形式的舌簧开关式传感器是阻断型,如图8-6(a),为使舌簧开关能闭能 开,磁铁必须装在一个转动的轴上,使磁铁转动或用一个转动的齿轮来隔断其磁通 。当齿轮的齿处于磁铁和舌簧管之间时,磁通离开簧片,这时触点弹开,见图8-6( b)。无论采取哪种方法,都可以从触点开闭时发出的信号指示轴的转动位置。
对于装设自动变速器的汽车,车速传感器也叫变速器输出轴转速传感器 ,用于检测汽车的车速信号,并将该信号输入ECU,实现ECU对变速器的换挡 控制及对发动机的控制;同时将车速信号提供给车速里程表,用以指示汽车行 驶速度,记录汽车行驶里程。而对于装设手动变速器的汽车,车速传感器仅仅 将检测到的车速信号提供给车速里程表,用于指示汽车行驶速度,记录汽车行 驶里程。
车速传感器一般安装在变速器输出轴附近的壳体上或速度表内,主要有
舌簧开关式、电磁感应式、光电式、霍尔效应式、磁阻元件式、多普勒雷达式 等几种。常用的有舌簧开关工、可变磁阻式、电磁感应式、光电式和霍尔式几 种。
一、舌簧开关式车速传感器
1. 舌簧开关式转车传感器的结构与原理
舌簧开关式车速传感器用于旧式汽车的车速报警系统中,在新型的轿车中很少用 到,其结构如图8-7所示。舌簧开关(图中的簧片开关)是一个内装两个细长触点 的小玻璃管,触点由铁、镍等容易被磁铁吸引的强磁性材料制成。舌簧开关传感 器置于车速表的转子附近,当车速表驱动轴转动时,带动转子和永久磁铁旋转, 使磁铁的N、S极靠近或远离舌簧开关的触点。在变化的磁场作用下,舌簧开关的 两触点有时互相吸引而闭合,有时相互排斥而断开,从而形成了触点的开关作用 。

阿克曼公式计算车辆横摆角速度

阿克曼公式计算车辆横摆角速度

阿克曼公式计算车辆横摆角速度阿克曼公式计算车辆横摆角速度1. 背景介绍阿克曼转向原理是汽车转向系统中的一个重要概念,它是由德国工程师鲁道夫·阿克曼于19世纪末提出的。

阿克曼转向原理的核心概念是在车辆转向时,每个车轮都会按照不同的转向半径进行转动,以使车辆能够更加平稳地转向。

而阿克曼公式则是用来计算车辆转向时车辆的横摆角速度的重要工具。

2. 阿克曼公式的基本原理在阿克曼转向原理中,车辆的转向时,车辆前轮的内侧轮胎和外侧轮胎会按照不同的角度进行转向,以适应车辆的转向半径。

阿克曼公式就是用来计算车辆在转向时内外侧轮胎需要满足的角速度比例关系。

这个比例关系可以通过简单的几何推导来得出,其基本原理是当车辆转向时,内外侧轮胎的转向角度和转动半径之间存在着特定的关系。

3. 阿克曼公式的数学表达阿克曼公式的数学表达式如下所示:θ = arctan(l / (R + p / 2))其中,θ代表车辆的横摆角速度,l代表车辆的轴距,R代表转向半径,p代表车辆的横向速度。

从这个公式中可以看出,车辆的横摆角速度与车辆的轴距、转向半径和横向速度都有关系。

这也说明了阿克曼公式是一个综合考虑了车辆结构和运动状态的计算方法。

4. 阿克曼公式的意义阿克曼公式的提出为车辆的转向系统设计和性能优化提供了重要的理论依据。

通过阿克曼公式可以更准确地计算车辆的转向性能,进而指导车辆转向系统的设计和调整。

在汽车运动学和控制理论中,阿克曼公式也被广泛应用,成为研究车辆横摆运动特性和控制方法的重要工具。

5. 个人观点和理解阿克曼公式作为汽车工程中的重要概念,对于理解和分析车辆的转向特性具有重要意义。

通过阿克曼公式,我们可以深入了解车辆转向时轮胎之间的相互作用关系,进而指导车辆转向系统的设计和调整。

阿克曼公式也为研究车辆横摆运动的特性和控制方法提供了重要的基础。

6. 总结通过阿克曼公式的深入解析,我们对车辆的转向性能有了更深入的理解。

阿克曼公式的提出和应用不仅在汽车工程领域有重要意义,也为其他领域的运动学和控制理论提供了宝贵的经验。

车速传感器工作原理

车速传感器工作原理

车速传感器工作原理
车速传感器是一种用于测量车辆速度的装置,它根据车辆轮胎转动的频率来确定车辆的速度。

传感器通常由一个磁铁和一个霍尔效应传感器组成。

工作原理如下:当车辆行驶时,车辆的轮胎会不断地旋转。

车速传感器中的磁铁固定在车轮或传动轴旋转的部分上,而霍尔效应传感器则安装在车辆底盘上。

磁铁的旋转会产生一个磁场,而霍尔效应传感器能够检测到这个磁场的变化。

当车辆行驶时,磁铁的旋转速度会随车速的变化而改变,从而改变磁场的频率。

霍尔效应传感器会根据磁场的变化产生一个电压信号,这个信号的频率和车速成正比。

通过测量这个信号的频率,车速传感器就能够确定车辆的速度。

这个电压信号会被传送到车辆的控制单元中,然后用于各种控制系统,例如刹车系统、巡航控制系统和变速器等。

总的来说,车速传感器通过检测车轮或传动轴旋转的速度变化来测量车辆的速度。

它利用磁铁和霍尔效应传感器的配合工作,可以准确地测量车辆的速度,并将这个信息传递到车辆的控制系统中进行相应的控制。

汽车各类传感器的结构介绍与工作原理解析

汽车各类传感器的结构介绍与工作原理解析

汽车各类传感器的结构介绍与工作原理解析汽车各类传感器的结构介绍与工作原理解析在现代社会,传感器的应用已经渗透到人类的生活中。

传感器是一种常见的装置,主要起到转换信息形式的作用,大多把其他形式的信号转换为更好检测和监控的电信号。

汽车传感器作为汽车电子控制系统的信息源,把汽车运行中各种工况信息转化成电讯号输送给中央控制单元,才能使发动机处于最佳工作状态。

发动机、底盘、车身的控制系统,另外还有导航系统都是汽车传感器可以发挥作用的位置;汽车传感器还可检测汽车运行的状态,提高驾驶的安全性、舒适性。

汽车中的传感器按测量对象可分为温度、压力、流量、气体浓度、速度、光亮度、距离等。

以应用区域来分,又可分为作用于发动机、底盘、车身、导航系统等。

按输出信号,有模拟式的也有数字式的。

按功能分,有控制汽车运行状态的,也有检测汽车性能及工作状态的。

下面我们就按功能分别具体介绍汽车控制用传感器以及汽车性能检测传感器。

一、汽车控制用传感器1、发动机控制系统用传感器流量传感器汽车中的流量传感器大多测发动机空气流量和燃料流量,它能将流量转换成电信号。

其中空气流量传感器应用更多,主要用于监测发动机的燃烧条件、起动、点火等,并为计算供油量提供依据。

按原理分为体积型、质量型流量计,按结构分为热膜式、热线式、翼片式、卡门旋涡式流量计。

翼片式流量计测量精度低且要温度补偿;热线式和热膜式测量精度高,无需温度补偿。

总的来说,热膜式流量计因为较小的体积,更受工业化生产的青睐。

2、压力传感器压力传感器主要以力学信号为媒介,把流量等参数与电信号联系起来,可测量发动机的进气压力、气缸压力、大气压、油压等,常用压力传感器可分为电容式、半导体压阻式、差动变压器式和表面弹性波式。

电容式多检测负压、液压、气压,可测20~100kPa 的压力,动态响应快速敏捷,能抵御恶劣工作条件;压阻式需要另设温度补偿电路,它常用于工业生产;相对于差动变压器式不稳定的数字输出,表面弹性波式表现最优异,它小巧节能、灵敏可靠,受温度影响小。

横摆率和横向加速度传感器,部件说明

横摆率和横向加速度传感器,部件说明

GF42.45-P-5120GZ横摆率和横向加速度传感器,部件说明13.12.05车型164 除了代码 () 截止年款 8图示为型号名称 164.1B24/15微型机械式横摆率传感器 AY 拾波器P42.45-2339-12功能微型机械式横摆率传感器(微型机械式横摆率传感器 AY 微型机械式传感器系统将横向加速度以及车辆沿纵轴的转动速度转换拾波器)位于车辆内部。

它记录转弯或滑行过程中,车辆沿纵轴的转动为可用的电信号。

车辆的不同运动带来不同类型质量的不同偏移量。

速度和横向加速度所产生的作用力。

信号改变以电子形式记录,并通过 ESP 控制单元(N47-5)传感器的专用拾波器由一个检测车辆沿纵轴转动速度的传感器和一个检测横向加速CAN 总线(动态 CAN)发送至 ESP 控制单元。

度的传感器组成。

这些传感器集成在一个壳体中。

这大大节省了安装空间。

1车辆横向加速度2质量原件3电容探测器4容积5弹性杆6传感器接口7输出信号8横向加速度传感器9传感器元件P42.45-2501-05横向加速度功能横向加速度传感器的测量原理基于带电容探测器的偏移/每一次的位置变化都会引起探测器电容的改变。

随后,电子分析系统产延伸和质量系统。

电压通过 ESP 生一个电压信号,此信号与电容有关,从而也与车辆的横向加速度有关。

控制单元提供。

转弯过程中产生的横向加速度使质量元件克服弹性杆此电压信号由 ESP 控制单元进行评估。

(类似弹簧功能)的作用力,从正常位置移至与横向加速度值相对应的位置。

b桥c传感器电子P42.45-2261-05转动速度功能微型机械式硅环结构通过 8 这些科里奥利力也由电磁作用产生。

经传感器特定的方法进行调节后,个桥接产生振动,并用作传感器元件。

振动由电磁作用引起。

受横摆率这些力作为模拟信号发送至仪表盘内的信号处理器。

传感器电子为的影响,附加力(科里奥利原理)作用于振动结构。

科里奥利力随着转动ESP 控制单元提供输出信号。

汽车速度传感器 原理

汽车速度传感器 原理

汽车速度传感器原理
汽车速度传感器是一种用于测量汽车运行速度的装置。

它通过采集车轮的旋转信息,并将其转化成电信号来实现速度的测量。

速度传感器通常由一个磁性传感器和一个传感器齿轮组成。

传感器齿轮可以直接安装在车辆的驱动轮上,或者安装在传动系统中的某个齿轮上。

当车辆运行时,传感器齿轮会随着车轮的旋转而旋转。

磁性传感器位于传感器齿轮旁边,并与其相对应。

传感器齿轮上通常会有一些小磁铁,这些磁铁会随着旋转而经过磁性传感器。

当磁铁经过传感器时,会改变磁场的强度,由此产生一个电信号。

接收到电信号后,速度传感器会将其转化为速度值。

具体的算法会基于每个车辆的特定设计和传感器的规格而有所不同。

例如,传感器齿轮上可能有不同数量的磁铁,用于增加精度或适应不同类型的速度范围。

这个速度值可以被车辆的控制单元(如发动机控制单元)用于各种目的,如调整油门和制动系统的工作、计算里程等。

速度传感器在汽车的稳定性控制系统(如防抱死制动系统)和导航系统中也起到了重要的作用。

总之,汽车速度传感器通过感知车轮的旋转信息,并将其转化为电信号,实现对车辆速度的测量。

这个装置在汽车的控制和导航系统中起着重要的作用,提供精确的速度数据。

汽车横摆率传感器工作原理

汽车横摆率传感器工作原理

汽车横摆率传感器工作原理
汽车横摆率传感器是一种用于测量车辆横向运动的装置,它的工作原理涉及到多个方面。

首先,横摆率传感器通常使用陀螺仪或加速度计等传感器来检测车辆的横向加速度和角速度。

这些传感器可以测量车辆在转弯或变道时的侧向运动情况。

其次,横摆率传感器还可能利用车轮速度传感器的信息来辅助测量车辆的横向运动。

通过比较不同车轮的速度,传感器可以计算出车辆的横摆率,从而帮助车辆的稳定控制和防侧滑系统的工作。

此外,一些先进的横摆率传感器还可能结合车辆的转向角传感器和悬挂系统的信息,以提供更精确的横向运动数据。

这些传感器可以通过车辆的电控单元(ECU)来实时监测车辆的横向运动状态,并根据需要进行调整。

总的来说,汽车横摆率传感器的工作原理主要涉及到利用多种传感器来检测车辆的横向运动情况,然后将这些数据传输给车辆的控制系统,以帮助车辆实现更稳定的横向运动和提高行驶安全性。

横摆角速度传感器工作原理

横摆角速度传感器工作原理

横摆角速度传感器工作原理一、引言在科技飞速发展的今天,传感器技术已成为各行各业不可或缺的关键环节。

其中,横摆角速度传感器(Yaw(Angular(Rate(Sensor,简称YARRS)作为一种测量物体绕其纵轴旋转角速度的传感器,因其高精度、高稳定性等特点,在众多领域发挥着举足轻重的作用。

本文将深入探讨横摆角速度传感器的工作原理,以及其在各行各业中的应用前景。

二、横摆角速度传感器工作原理横摆角速度传感器的核心部分是陀螺仪,它是一种利用角动量守恒原理来测量角速度的装置。

陀螺仪主要由一个旋转轴和一个质量较大的转子组成。

当转子受到一个旋转力矩时,转子将产生角加速度,进而在旋转轴上产生一个与角加速度成正比的电压信号。

通过测量这个电压信号,就可以得到物体的角速度。

目前市场上主要有两种类型的横摆角速度传感器:光学陀螺仪和微机械陀螺仪 MEMS陀螺仪)。

1.(光学陀螺仪光学陀螺仪利用激光束对旋转物体进行测速。

当物体旋转时,激光束在旋转轴上产生一个频率与旋转速度成正比的干涉信号。

通过检测这个干涉信号,就可以得到物体的角速度。

光学陀螺仪具有高精度、高稳定性等优点,但体积较大,成本较高,不适合批量生产。

2.(微机械陀螺仪 MEMS陀螺仪)MEMS陀螺仪是一种利用微电子技术制造的陀螺仪,具有体积小、成本低、易于集成等优点。

MEMS陀螺仪的工作原理与光学陀螺仪类似,但它是通过检测硅梁的振动幅度和频率来获得角速度信息的。

硅梁在角速度作用下产生振动,振动幅度和频率与角速度成正比。

通过测量振动信号,就可以得到物体的角速度。

三、横摆角速度传感器应用前景1.(航空航天领域在航空航天领域,横摆角速度传感器是飞行器控制系统中的关键部件。

它可以实时监测飞行器的角速度,为飞行控制系统提供准确的数据支持,确保飞行器在复杂环境下稳定飞行。

此外,横摆角速度传感器还可应用于卫星姿态控制,对卫星的姿态进行实时监测和调整,确保卫星在太空中稳定运行。

车辆横摆角速度估算方法的研究

车辆横摆角速度估算方法的研究

车辆横摆角速度估算方法的研究辆横摆角速度作为车辆安全控制系统中一个重要参数,对于汽车的安全性具有十分重要的意义。

因此,对车辆横摆角速度估算方法有着极大的研究价值。

首先,讨论车辆横摆角速度估算方法的基本原理。

横摆角速度是指车辆在行驶过程中的转向角速度,它的估算方法主要有两种:(1)假设车辆的行驶路线为直线运动,横摆角速度可以由车辆的速度和离地高度的变化速率求得;(2)假设车辆的运动路线为曲线,车辆的转换角度可以从车辆的行驶轨迹中积分得到。

其次,讨论传感器对车辆横摆角速度估算方法的影响。

传感器是解决车辆横摆角速度估算问题的重要因素,它能够提供准确的车辆状态数据,有效地改善车辆横摆角速度估算方法的准确性。

常用的传感器包括GPS、车载传感器和惯性传感器,其中GPS可以直接测量车辆的位置,而车载传感器可以准确测量车辆的瞬时速度和转向角度,惯性传感器则可以准确测量车辆的位置变化信息。

最后,讨论车辆转向控制中车辆横摆角速度估算方法的应用。

车辆横摆角速度估算方法可以在车辆转向控制中广泛应用,特别是在自动驾驶汽车的研究中,通过车辆横摆角速度估算方法,可以在车辆转弯时有效控制车辆的转向角度,实现自动转向控制。

以上便是本文关于车辆横摆角速度估算方法的研究。

通过讨论车辆横摆角速度估算方法的基本原理、传感器的影响以及在车辆转向控制中的应用,可以知道,车辆横摆角速度估算方法具有十分重要的实用价值。

未来,将继续对车辆横摆角速度估算方法进行深入研究,以实现更高水平的车辆安全控制。

综上所述,车辆横摆角速度估算方法在车辆转向控制中具有重要的实用价值,为汽车的安全性提供了重要的技术支持。

未来,将继续深入研究车辆横摆角速度估算方法,实现更高水平的车辆安全控制。

车辆横摆角速度估算方法的研究

车辆横摆角速度估算方法的研究

车辆横摆角速度估算方法的研究横摆角速度估算(YawRateEstimation,YRE)是当前自动驾驶和安全行驶系统中十分重要的一个组成部分,是车辆行驶时状态估算的一项基础技术,它的准确性直接影响着行驶安全系统的可靠性和准确性。

因此,研究一种高准确性的车辆横摆角速度估算方法具有重要的意义。

基于滤波视角来看,YRE可以被归为有限状态滤波器(Finite State Filter)的一种,其中的状态包括车辆的横摆角速度和车辆的横摆角加速度。

基于状态空间模型,可以使用Kalman滤波器进行YRE,以求得最优的横摆角速度估算值。

一般来说,主要采用经典Kalman 滤波器(CKF)进行YRE来获得准确的横摆角速度估算值。

但是,由于车辆横摆角操作是有限,因此横摆角操作会导致所有传感器数据的噪声增大,即传感器数据的非线性部分;在估计车辆横摆角速度时,传感器的噪声也会随之增大。

由于CKF的假设基于均值和协方差,因此在监控车辆横摆角速度时,它不能很好地处理非线性状况。

由于CKF的这种局限性,学者们提出了一些更加适用于非线性状态估计的滤波方法,包括模糊Kalman滤波器(Fuzzy Kalman Filter,FKF)、自适应Kalman滤波器(Adaptive Kalman Filter,AKF)以及改进的Kalman滤波器(Modified Kalman Filter,MKF)等。

这些滤波方法兼顾了CKF的精度和健壮性,在处理非线性状态时能够发挥更好的性能。

具体来说,FKF使用一组模糊隶属函数来表示状态变量的不确定性,从而解决传感器噪声增大时Kalman滤波器表现不佳的问题。

AKF 采用自适应技术,使滤波器能够自适应不同尺度的状态变量,从而提高横摆角速度估算的精度。

MKF则是在FKF和AKF的基础上做出改进,提高了横摆角速度估算的精度和实时性,同时能够有效处理大角度的横摆角变化,得到更加准确的横摆角速度估计值。

车辆横摆角速度估算方法的研究

车辆横摆角速度估算方法的研究

车辆横摆角速度估算方法的研究近年来,随着交通安全日益受到重视,使用车辆横摆角速度来评估车辆行驶的安全性成为安全研究的热点。

车辆横摆角速度是指车辆行驶过程中车辆横移的速度,也被称为横向动能。

横摆角速度能做到让车辆一直运行在固定速度的情况下,根据车辆运动轨迹及路面状况,可以计算出车辆横摆角速度。

车辆横摆角速度估算是一个重要的车辆安全评估方法,它能够预测车辆行驶的安全性。

车辆横摆角速度估算方法主要使用传感器来实现,常用传感器包括电子汽车平衡仪、磁传感器、传统的滚筒传感器、轮胎平衡传感器等。

通过这些传感器,可以监测到车轮滚动时的转角速度及横向动能,从而进行横摆角速度估算。

除了传感器外,车辆横摆角速度估算也可以通过空间可视化技术来实现。

这种技术可以使用视频、激光雷达或者超声波等技术,通过检测车辆行进的轨迹,计算出车辆横摆角速度。

除此之外,车辆横摆角速度估算还可以通过路面状况的分析来实现,例如可以根据道路的凹凸分析车辆行驶时根据地形变化而受到的影响,从而计算出横摆角度的变化。

近年来,许多研究工作都集中在提高车辆横摆角速度估算的准确性上,其中包括研发新型传感器、积累大量车辆运动数据以加强模型有效性、提出新型路面特征提取技术等。

在传感器方面,激光雷达传感器在接收精度、传输速度等方面有着明显优势,而电子汽车平衡仪则具有高精度的测量性能,可以有效判断车辆横摆角速度。

在数据方面,积累大量实时车辆数据可以帮助开发更准确的模型,从而提高车辆横摆角速度估算的准确性。

在路面特征提取方面,可以采用基于深度学习的方法来从车辆行驶过程中序列图像中提取出路面状况,从而提高车辆横摆角速度估算的有效性。

总之,车辆横摆角速度估算是一项重要的交通安全研究,它主要通过传感器、空间可视化技术和路面状况的分析来估算车辆横摆角速度。

同时,近年来也有许多研究工作致力于提高车辆横摆角速度估算的准确性,其中包括研发新型传感器、大量车辆运动数据的积累以及新型路面特征提取技术等。

汽车横摆角速度传感器结构与原理

汽车横摆角速度传感器结构与原理
Family Concept
YRC Gen III : Yaw Rate Cluster Generation III
The Basic Sensor module for Yaw Rate and Acceleration
Ωz ay
Applications
RSC: Roll Stability Control
Inertial Measurement Sensing Elements
ASIC
SPI
Ωzቤተ መጻሕፍቲ ባይዱ
iWD
µµCC
Gyro Module
Accelerometers
Family Concept
ay
Applications
EEEEPPRROOMM
Voltage Regulator
CAN or Flexray
Inhibit
Inertial Measurement Measurement of Vehicle Chassis Movement
z y
x
Yaw Rate ± 75 °/s Vertical Acceleration ± 1,7 g
Body & Chassis
Pitch Rate ± 75 °/s Longitudinal Acceleration ± 1,7 g
KL15 KL31
ESP
Body & Chassis
Inertial Modules / SV C BC P1 IM
Page 11
Roll Stability Control (RSC) Modular Electronic Concept
Inertial Measurement Sensing Elements

横摆角速度传感器工作原理

横摆角速度传感器工作原理

横摆角速度传感器工作原理横摆角速度传感器,也称为横向陀螺仪或陀螺仪传感器,是一种测量物体横向角速度的传感器。

它常用于航空航天、导航系统、惯性导航装置、惯性导航和集成导航系统以及无人驾驶汽车等领域。

本文将详细介绍横摆角速度传感器的工作原理。

1.横摆角速度的定义和测量横摆角速度是物体绕其质心在横向旋转的速度,通常以角度/单位时间表示。

在横摆运动中,物体会绕一条垂直于其动力学平面的轴旋转。

横摆角速度传感器通过测量物体绕该轴的角速度来获得相关数据。

2.陀螺效应的基本原理了解横摆角速度传感器的工作原理之前,首先需要了解陀螺效应的基本原理。

陀螺效应是指刚体在外力作用下产生的一种力矩效应,使刚体发生旋转。

当一个刚体在外力作用下发生转动时,转动轴的方向会始终保持不变,这就是陀螺效应。

基于陀螺效应,横摆角速度传感器能够测量物体绕其转动轴的角速度。

3.横摆角速度传感器的工作原理及组成横摆角速度传感器通常由以下几个主要组件组成:陀螺仪、信号处理器和电源。

(1)陀螺仪:陀螺仪是横摆角速度传感器的核心部件,它基于陀螺效应来测量物体绕其转动轴的角速度。

常见的陀螺仪类型包括柱式陀螺仪、振动陀螺仪和光纤陀螺仪等。

其中光纤陀螺仪是一种高精度、高灵敏度的横摆角速度传感器。

(2)信号处理器:信号处理器用于接收和处理陀螺仪输出的信号。

陀螺仪产生的输出信号通常是模拟电压或电流,因此需要通过信号处理器进行放大、滤波和数字化处理。

信号处理器还可以进行数据校正和误差补偿,提高传感器的精度和稳定性。

(3)电源:横摆角速度传感器需要电源来提供工作电压。

电源可以是电池或其他外部电源。

稳定的电源供应对于传感器的性能和精度至关重要。

4.横摆角速度传感器的工作流程横摆角速度传感器的工作流程可以分为以下几个步骤:(1)启动:首先,传感器需要接通电源以激活陀螺仪和信号处理器。

(2)校准:在传感器启动后,需要对其进行校准。

校准过程中,传感器会记录背景噪声和初始状态,并将其作为基准数据用于后续的测量。

车辆横摆角速度估算方法的研究

车辆横摆角速度估算方法的研究

车辆横摆角是指在汽车运动过程中,车辆沿着垂直于车辆轴线的方向旋转的角度,通常称为横摆角或侧倾角。

车辆横摆角的大小取决于车辆的速度、转弯半径、车辆的转动惯量和车辆的重心高度。

计算车辆横摆角的速度估算方法包括基于动力学建模的方法和基于数据拟合的方法。

基于动力学建模的方法是通过对车辆的动力学模型进行建模,然后使用物理学原理来解决方程组来计算车辆的横摆角。

这种方法的优点是能够准确地反映车辆的运动特性,但是缺点是建模过程较为复杂,需要较高的物理学知识。

基于数据拟合的方法是通过对车辆实际测试数据进行拟合,得到车辆横摆角与速度之间的函数关系,然后利用这个函数关系来计算车辆横摆角。

这种方法简单易行,但是缺点是准确性受到测试数据的影响,并且无法准确地反映车辆的运动特性。

总的来说,车车辆横摆角速度估算是一个重要的问题,它可以帮助我们更好地理解车辆的运动特性,并且可以为车辆的设计、控制和安全性评估提供重要的参考。

在实际应用中,常用的车辆横摆角速度估算方法包括基于动力学建模的方法和基于数据拟合的方法。

基于动力学建模的方法能够准确地反映车辆的运动特性,但是建模过程较为复杂,需要较高的物理学知识。

基于数据拟合的方法简单易行,但是准确性受到测试数据的影响,并且无法准确地反映车辆的运动特性。

在选择车辆横摆角速度估算方法时,需要考虑应用场景和需求,并结合个人的专业背景和经验来进行选择。

无论选择哪种方法,都要注意对测试数据的准确性进行检验,以确保得到准确的结果。

汽车电子技术《横向加速度传感器工作原理56》

汽车电子技术《横向加速度传感器工作原理56》
第七页,共七页。
失效影响:
没有G200信号,无法识别车辆状态,ESP失效
第三页,共七页。
Part Two 横向加速度传感器的
工作原理
第四页,共七页。
横向加速度传感器的工 作原理
按电容器原理工作:两个串联电容,中间极片可在作用 力下运动。电容可吸收一定量电荷。
只要没有侧向力作用在中间极片上,那么两电容间隙保持恒 定,电容相等。
横向加速度传感器
一、横向加速度传感器的作用 二、横向加速度传感器的工作原理
第一页,共七页。
Part One 横向加速度传感器 的作用
第二页,共七页。
横向加速度传感器 的作用
安装位置: 转向柱下方偏右侧,与横摆角速度传感器一体。 任务:
用来确定车辆偏离预定方向的Fra bibliotek向力及其大小,这样ESP 就能估算出在实际道路情况下,车辆应做怎样的运动才能 保持稳定。
中间电极在侧向力作用下,其中一个电容间隙增加, 另一个减小,串联电容值也随之改变。最终,电荷 的改变决定了侧向力的大小和方向。
第五页,共七页。
THANKS
第六页,共七页。
内容总结
横向加速度传感器。用来确定车辆偏离预定方向的侧向力及其大小,这样ESP就能估算出在实际道路情况下,车辆应做怎样的运动才能保持稳 定。没有G200信号,无法识别车辆状态,ESP失效。只要没有侧向力作用在中间极片上,那么两电容间隙保持恒定,电容相等。最终,电荷的改 变决定了侧向力的大小和方向。THANKS
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Inertial Modules / SV C BC P1 IM
Page 5
Inertial Measurement Sensing Elements
Gyro Module Accelerometers Family Concept Applications
Sensing Element Gyro Module Coriolis Force is acting on Oscillating Ring
Inertial Modules
Body & Chassis Electronics SV C BC P1 IM
2005-01-27
Supplying value.
Inertial Measurement Sensing Elements
Gyro Module Accelerometers Family Concept Applications
The new element of Generation 3 is based on a capacitve sensing element.
Inertial Modules / SV C BC P1 IM
Page 3
Sensing Element Gyro Module Standard Packaging for optimized Handling
Inertial Modules / SV C BC P1 IM
Page 2
Inertial Measurement Sensing Elements
Gyro Module Accelerometers Family Concept Applications
Sensing Element Gyro Module Higher Level of Integration in next Generation
Body & Chassis
10,55 mmSOIC源自8ASICASIC functions: controlling the sensing element, amplifying the signals, supervising the correct operation, signal adjustment
Current Sensor Element
Dual Chip Module: New Sensor Element and ASIC in one standard housing
+
ASIC
Body & Chassis
Generation 2
Generation 3
The sensing element of Generation 2 is based on an inductive gyro element.
Inertial Modules / SV C BC P1 IM
Page 4
Sensing Element Gyro Module Functional Principle : Oscillating Ring
Inertial Measurement Sensing Elements
Gyro Module Accelerometers Family Concept Applications
Page 6
Sensing Element Gyro Module MEMS Technology (Details of Sensing Element)
Inertial Measurement Sensing Elements
Gyro Module Accelerometers Family Concept Applications
Oscillating Ring with
decoupled Plate
Electrostatic Drivers
Capacitor 1
Body & Chassis
No Turn Rate applied
[For Animation Click Picture]
Drive Capacitor 2 Control
Inertial Measurement Measurement of Vehicle Chassis Movement
z y
x
Yaw Rate ± 75 °/s Vertical Acceleration ± 1,7 g
Body & Chassis
Pitch Rate ± 75 °/s Longitudinal Acceleration ± 1,7 g
ΩX
Body & Chassis
Turn Rate applied Î Plate is gyrating by Coriolis Force Î ∆ Capacitance can be measured
[For Animation Click Picture]
Inertial Modules / SV C BC P1 IM
Micro-Electro-Mechanical System (MEMS)
Oscillating Ring
Body & Chassis
Plate Electrostatic Driver
Inertial Modules / SV C BC P1 IM
Inertial Measurement Sensing Elements
Gyro Module Accelerometers Family Concept Applications
Capacitive Sensing Element (MEMS Technology)
Ω (°/s)
18,05 mm
Roll Rate ± 300 °/s (± 75°/s) Lateral Acceleration ± 1,7 g
Inertial Modules are measuring turn rate and acceleration of a vehicle chassis.
Each ESP (Electronic Stability Program) system needs the turn rate value of z-axis Ωz and lateral acceleration value.
相关文档
最新文档
