PCBA板可靠性测试须知

pcba检验规范

pcba检验规范PCBA检验规范是指电子产品中的PCB（Printed Circuit Board，印刷电路板）装配及相关电子元器件的检验和测试规范。

以下是关于PCBA检验规范的详细说明。

一、目的和范围：PCBA检验规范的目的是确保所生产的电子产品的质量符合设计要求，以及满足相关的国家和行业标准。

检验范围涵盖PCB的组装过程和相关电子元器件的检测和测试。

二、检验要求：1. PCB组装过程中的质量检验：包括PCB的外观质量、焊接质量、钝化处理、防腐涂层以及电子元器件的正确焊接位置和方向等。

2. 电子元器件的检测和测试：包括元器件的封装、焊盘无损伤、引脚无歪曲、接触良好、无短路、无开路等。

3. 质量控制：包括对PCBA的尺寸、重量、外观、电气性能等方面进行抽样检验，并记录检验结果。

三、检验方法：1. 目检：通过人工观察PCBA和电子元器件的外观质量，包括焊接质量、引脚位置和方向等。

2. X射线检测：用于检测PCB表面下的焊盘连接和引脚连接。

3. 高温试验：检测PCBA的耐高温性能，包括焊盘和引脚的可靠性。

4. 温湿度试验：检测PCBA的耐湿性和耐湿热性能，以及焊接点的可靠性。

5. 电气测试：包括静电放电测试、绝缘电阻测试、直流电阻测试、电容测试、电感测试、电流测试等。

四、记录和报告：每一批次的PCBA检验结果都应当记录并以报告的形式保存。

报告应包括以下内容：1. 检验日期、检测人员、实验环境等基础信息；2. 抽样检验的样本数量和抽样方案；3. 检验结果和对比标准的差异；4. 错误和缺陷的描述和数量；5. 不合格PCBA的处理方式和责任人；6. 检验结果的总结和建议。

五、质量控制：为了确保PCBA检验过程的质量，应建立相应的质量控制措施，包括：1. 建立PCBA检验规范和流程，并确保所有相关人员熟悉和遵守规范；2. 设立合适的检验设备和环境，保证检验过程的准确性和可靠性；3. 培训检验人员，提高其检验技能和知识水平；4. 对不合格的PCBA进行追溯和分析，找出问题的原因并采取相应的纠正和预防措施；5. 定期审核和更新检验规范，以适应技术和市场的变化。

pcba产品检查注意事项

pcba产品检查注意事项PCBA产品检查注意事项PCBA（Printed Circuit Board Assembly，印刷电路板组装）是指将已经完成印刷电路板制作的电子元器件，按照电路图和布局图的要求，通过焊接、组装等工艺流程进行组装和连接，形成一个完整的电子产品。

在PCBA产品的检查过程中，需要注意以下几个方面。

1. 外观检查首先要对PCBA产品的外观进行检查。

检查是否有明显的划痕、变形、脱焊、氧化等现象。

还要检查焊盘、焊点和元器件的位置是否正确，插件是否牢固。

同时，需要对PCBA产品的标识、标签、序列号等信息进行核对，确保与产品要求一致。

2. 焊接质量检查焊接质量是PCBA产品的重要指标之一。

在检查焊接质量时，需要注意以下几点。

首先，检查焊盘和焊点是否焊接完整，是否出现焊接不良、冷焊、短路等问题。

其次，检查焊接点的形状是否规整，焊接是否均匀。

最后，注意检查是否有漏焊、虚焊、过度焊接等现象。

3. 元器件检查PCBA产品中的元器件是决定产品性能的重要组成部分。

在检查元器件时，需要注意以下几个方面。

首先，检查元器件的规格型号是否符合设计要求，是否与BOM表一致。

其次，检查元器件的引脚是否清晰、完整，是否有损坏或弯曲。

最后，检查元器件的极性是否正确安装，是否有掉落、松动等现象。

4. 电气性能检查PCBA产品的电气性能是其核心指标之一。

在检查电气性能时，需要使用专业的测试设备进行测量和判定。

检查电路的通断、电压、电流等参数是否正常，检查电子产品的各项功能是否正常工作。

5. 环境适应性检查PCBA产品在使用过程中，需要适应各种环境条件。

因此，在检查过程中，需要对产品的环境适应性进行测试。

例如，对产品的耐温、抗震、抗湿、防尘等性能进行检查，确保产品在各种环境下都能正常工作。

6. 稳定性检查稳定性是PCBA产品的重要指标之一，特别是对于长时间运行的产品来说。

在检查过程中，需要对产品进行长时间运行测试，观察其在连续工作状态下的表现，检查是否存在异常、死机、重启等问题。

PCBA检验标准(最完整版)

PCBA检验标准(最完整版)第一章：前言PCBA的质量是影响整个电子产品质量的重要因素之一。

为保证PCBA质量，我们需要对其进行严格的检验。

本文将介绍完整的PCBA检验标准，帮助您进行准确、高效、有效的PCBA检验。

第二章：PCBA检验目的2.1 保证产品质量PCBA作为电子产品的核心部件，其质量直接影响整个产品性能的稳定性、可靠性、耐久性和安全性。

2.2 提高产品市场竞争力对PCBA进行全面、准确、有效的检验可以有效降低产品故障率，提高用户体验，提高产品的市场竞争力。

2.3 降低生产成本通过全面检验，可以及时发现问题，减少返修率，最终降低生产成本。

第三章：PCBA检验内容3.1 外观检验外观检验用于判断PCBA外观是否符合要求，主要包括：•确认PCBA板面无明显瑕疵、变形和氧化；•确认PCBA连接部件是否有氧化、变形、松动、断裂等缺陷；•确认焊点是否完整、齐全、无虚焊、错位、多焊等问题。

3.2 尺寸检验尺寸检验用于判断PCBA的尺寸是否符合要求，主要包括：•确认PCBA的长度、宽度及厚度是否符合标准尺寸；•确认组件间距和组件贴附位置是否准确。

3.3 组件安装检验组件安装检验用于确认PCBA组件的安装是否正确，主要包括：•确认组件的安装方向是否正确；•确认组件与PCBA板面焊点是否正确对接；•确认组件是否缺失、脱落或存在异物。

3.4 电气性能检验电气性能检验用于测试PCBA的电气性能，主要包括：•确认PCBA的输入输出是否稳定；•确认电容、电阻及其他元器件的数值是否正常；•确认板间连接电阻是否正常。

3.5 环境适应性检验环境适应性检验用于测试PCBA在不同环境条件下的稳定性和可靠性，主要包括：•确认PCBA在不同温度、湿度、震动和冲击条件下的工作状况；•确认PCBA在不同环境条件下的EMC性能是否正常。

第四章：PCBA检验工具为了保证PCBA检验的准确性，我们需要配备相应的检验工具，主要包括：•显微镜：用于检查焊点情况和检验组件是否正确安装；•万用表：用于测试电气性能和元器件数值；•热风枪：用于检验焊点锡膏情况和测试环境适应性；•多功能测试仪：用于测试电气性能和工作稳定性。

PCBA可靠性试验实用标准

试验目的：检验产品L N上的干扰是否在规格内
试验设备：接收机
试验样品：3PCS
试验内容：整机试验，执行EN55014-1标准
判定标准：至少5dB的余量
B、Power Clamp Interference试验
试验目的：检验产品电源线对空间的干扰是否在规格内
试验设备：接收机
试验样品：3PCS
试验内容：整机试验，执行EN55014-1标准
判定标准：A
F、Surge试验
试验目的：检验产品电源线上各相线对雷击脉冲的抗干扰能力
试验设备：Surge发生器
试验样品：3PCS
试验内容：整机试验，执行IEC61000-4-5标准,线对线1.5KV,线对地3KV。
判定标准：A
6.13 PCBA电压变动试验：
试验目的：确认PCBA是否能适应电源电压的突变
判定标准：通过基本功能测试；外观和结构正常
6.17 PCBA冷热冲击试验
试验目的：检验产品经受环境温度讯速变化的能力
试验设备：冷热冲击试验箱
试验样品：3SETS
试验内容：被测产品不包装、不导通或不带电池状态，以正常位置放入试验箱内，高温为70℃，稳定温度保持时间为1小时，低温为-20℃，，稳定温度保持时间为1小时，转换时间不大于15秒，循环次数为10次（1循环周期为2小时），循环期满，在正常大气条件下放置2小时，放置期满，被检样机立即进行产品测试后的检查。
判定标准：能正常工作，各种运行状态不发生变化；低电压时，继电器不发生抖动；高电压时，不得有打火现象，不允许起火燃烧。
6.15 PCBA高温高湿工作试验
试验目的：检验产品在高温环境条件下使用的适用性
试验设备：恒温恒湿试验箱
试验样品：3SETS

pcba测试方案

pcba测试方案I. 概述PCBA(印制电路板组装)测试是确保电路板组件正常工作的重要步骤。

本文将介绍一种可靠、高效的PCBA测试方案，旨在全面检测PCBA的功能性和性能，并确保产品质量达到预期要求。

II. 测试准备在进行PCBA测试之前，我们需要准备以下设备和材料：1. PCBA板：包含已组装的电子元件的印制电路板。

2. 测试仪器：包括万用表、示波器、逻辑分析仪等，用于测量电路板各个部分的电气参数和信号波形。

3. 测试夹具：用于连接测试仪器和PCBA板进行电路信号的读取和注入。

4. 测试软件：根据PCBA的设计特点和功能要求，编写相应的测试程序。

III. 测试步骤1. 连接测试仪器：将测试仪器通过合适的接口与PCBA板连接，确保信号传输的可靠性和准确性。

2. 测试电源功能：通过测量电源电压和电流，验证电源电压是否符合设计要求，并检查电源线的连接状态是否良好。

3. 测试时钟信号：利用示波器和逻辑分析仪，检测PCBA板上的时钟信号波形，确保时钟频率和稳定性满足要求。

4. 测试数字信号：使用逻辑分析仪，检测PCBA板上各个数字信号的逻辑电平和时序，以验证电路的逻辑功能是否正常。

5. 测试模拟信号：利用示波器和信号发生器，检测PCBA板上各个模拟信号的波形和电气参数，确保模拟电路的精度和响应性能符合要求。

6. 测试通信接口：通过连接外部通信设备，如串口、以太网等，测试PCBA板与外部设备之间的通信功能。

7. 测试外设接口：连接各种外设设备，如显示器、键盘、摄像头等，检测PCBA板对外设的识别和驱动能力。

8. 温度和湿度测试：通过将PCBA板放置在设定的温湿度环境中，测试电路在不同环境条件下的稳定性和可靠性。

9. 功能测试：根据PCBA的设计要求，执行特定的功能测试程序，如按键测试、IO口功能测试等，验证PCBA的功能是否符合预期。

IV. 测试结果分析在完成PCBA测试后，根据测试结果进行分析，对测试中发现的问题进行记录和处理。

pcba测试检验标准

pcba测试检验标准PCBA测试检验标准。

PCBA（Printed Circuit Board Assembly）是指印刷电路板组装，是电子产品中不可或缺的一部分。

在PCBA制造过程中，测试检验是非常重要的环节，它可以确保PCBA的质量和可靠性。

本文将介绍PCBA测试检验的标准和方法，以便于制造商和工程师们更好地了解和应用。

首先，PCBA测试检验的标准主要包括以下几个方面：1. 外观检验，外观检验是PCBA测试的第一步，通过肉眼观察PCBA的焊接质量、元器件安装位置、焊盘是否有氧化等情况，以确保PCBA的外观符合要求。

2. 功能测试，功能测试是PCBA测试的关键步骤，通过应用电源和测试仪器对PCBA进行电气性能测试，包括电压、电流、信号等参数的测试，以验证PCBA的功能是否正常。

3. 环境试验，环境试验是为了验证PCBA在不同环境条件下的可靠性，包括高温、低温、湿热、振动等试验，以确保PCBA能够在各种恶劣环境下正常工作。

4. 可靠性测试，可靠性测试是为了验证PCBA在长时间工作后的稳定性和可靠性，包括老化测试、寿命测试等，以确保PCBA在使用寿命内能够保持良好的性能。

其次，PCBA测试检验的方法主要包括以下几种：1. 手工检验，手工检验是指通过人工对PCBA进行外观检查和功能测试，适用于小批量生产和定制产品。

2. 自动化测试，自动化测试是指通过测试设备和软件对PCBA进行全面的功能测试和可靠性测试，适用于大批量生产和标准化产品。

3. 抽样检验，抽样检验是指通过对PCBA进行抽样检测，以代表整个批次的质量水平，适用于中等规模生产和一般产品。

4. 定期检验，定期检验是指对PCBA进行定期的环境试验和可靠性测试，以确保PCBA的长期稳定性和可靠性，适用于长周期生产和高可靠性产品。

总之，PCBA测试检验是确保PCBA质量和可靠性的重要环节，制造商和工程师们应该根据标准和方法对PCBA进行全面的测试检验，以确保产品质量和客户满意度。

PCBA测试标准(最完整版)

PCBA测试标准(最完整版)1. 简介此文档旨在提供一份完整的PCBA测试标准，以确保PCBA产品的质量和性能达到预期要求。

PCBA测试是指对印刷电路板组装(PCBA)完成后的功能、电性能、可靠性等进行检测和验证的过程。

本标准将涵盖常见的PCBA测试内容和相应的测试方法。

2. 功能测试2.1 连接性测试- 目标：验证PCBA上各个元件之间的连接是否正常。

- 方法：使用万用表或测试夹具进行电阻、连通性测试。

2.2 功能验证测试- 目标：验证PCBA在正常工作条件下的功能是否正常。

- 方法：将PCBA连接到相应的电源和信号源，观察并记录PCBA的反应、输出等情况。

3. 电性能测试3.1 电压测试- 目标：验证PCBA在额定电压下的性能是否正常。

- 方法：使用数字电压表或示波器测试PCBA上各个电压节点的电压值。

3.2 电流测试- 目标：验证PCBA在额定电流下的性能是否正常。

- 方法：使用电流表或电流探头进行电流测试。

4. 可靠性测试4.1 温度循环测试- 目标：验证PCBA在温度变化环境下的性能是否正常。

- 方法：将PCBA暴露在一系列温度变化的环境中，观察并记录PCBA的响应和性能。

4.2 湿度测试- 目标：验证PCBA在湿度变化环境下的性能是否正常。

- 方法：将PCBA暴露在一系列湿度变化的环境中，观察并记录PCBA的响应和性能。

5. 其他测试5.1 阻抗测试- 目标：验证PCBA上各个电路的阻抗是否满足设计要求。

- 方法：使用阻抗测试仪或示波器进行阻抗测试。

5.2 焊接质量测试- 目标：验证PCBA上焊接质量是否良好。

- 方法：使用目视检查或显微镜检查焊点的质量和焊接问题。

6. 测试报告测试完成后，应撰写测试报告，包括测试方法、测试结果、异常情况等详细信息，并结合标准要求对测试结果进行评估和总结。

以上是PCBA测试的最完整版标准，通过进行严格的测试，可以有效确保PCBA产品的质量和稳定性。

请根据具体项目需求，在此基础上进行适当调整和补充。

PCBA可靠性试验标准

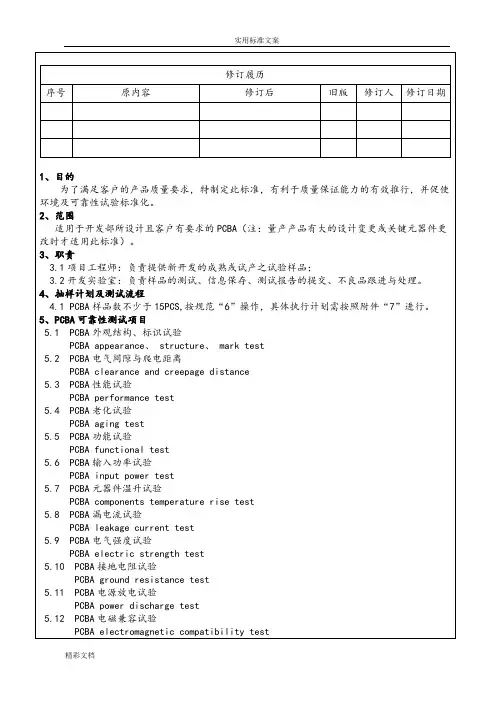

1、目的为了满足客户的产品质量要求，特制定此标准，有利于质量保证能力的有效推行，并促使环境及可靠性试验标准化。

2、范围适用于开发部所设计且客户有要求的PCBA（注：量产产品有大的设计变更或关键元器件更改时才适用此标准）。

3、职责3.1项目工程师：负责提供新开发的成熟或试产之试验样品；3.2开发实验室：负责样品的测试、信息保存、测试报告的提交、不良品跟进与处理。

4、抽样计划及测试流程4.1PCBA样品数不少于15PCS按规范“6”操作，具体执行计划需按照附件“ 7”进行。

5、P CBA可靠性测试项目5.1PCBA外观结构、标识试验PCBA appeara nee 、structure 、mark test5.2PCBA电气间隙与爬电距离PCBA cleara nee and creepage dista nee5.3PCBA性能试验PCBA performa nee test5.4PCBA老化试验PCBA agi ng test5.5PCBA功能试验PCBA fun etio nal test5.6PCBA输入功率试验PCBA in put power test5.7PCBA元器件温升试验PCBA eomp onents temperature rise test5.8PCBA漏电流试验PCBA leakage eurre nt test5.9PCBA电气强度试验PCBA eleetrie stre ngth test5.10PCBA接地电阻试验PCBA ground resista nee test5.11PCBA电源放电试验PCBA power diseharge testPCBA electromagnetic compatibility test A Con ducted In terfere nee testB、Power Clamp Interferenee testC、E FT testD Voltage Dips and InterruptionstestE、ESD testF、Surge test5.13PCBA电压变动试验PCBA voltage fluctuation test5.14PCBA高低压工作特性试验PCBA high and low voltage work performa nee test5.15PCBA高温高湿工作试验PCBA high temperature and high humidity worki ng test work5.16PCBA低温工作试验PCBA low temperature worki ng test5.17PCBA冷热冲击试验PCBA thermal shock test5.18PCBA高温高湿、低温存贮试验PCBA high temperature and high humidity, low temperature storage test5.19PCBA耐漏电起痕试验PCBA Proof tracki ng test5.20PCBA通断电实验PCBA on-off test5.21PCBA电子振动试验PCBA electronic vibration test5.22PCBA盐雾试验PCBA salt spray test5.23PCBA短路发热试验PCBA shorted heat ing test6、测试项目具体操作规范6.1PCBA外观结构、标识试验：试验目的：确认提供后续组装上的流畅及保证产品的质量试验设备：放大镜试验样品：3PCS试验内容：元器件排列整齐，无多件、少件、错件、反向、脚未插入等不良现象，布线应合理；整体外表光洁，无明显可见的损伤、划痕、龟裂、霉点、毛刺、锈蚀和涂层剥离现象；各焊点圆润、一致、无虚焊；引脚长 1.8-2.5mm，元件浮起w 0.5mm;标志及印刷应清晰、正确且附着牢固。

pcba板检验及接收标准

pcba板检验及接收标准
PCBA板的检验及接收标准包括以下方面：
1.外观检查：检查PCBA板的尺寸精度、位置精度、表面处理以及
电气安全。

尺寸精度应符合设计要求，如孔径、线宽、线距等。

位置精度应准确，无偏差，如元件间距、焊盘位置等。

表面处理应符合要求，如是否有划痕、氧化、油污、裂纹、凹陷、变色、腐蚀等。

电气连接应可靠，无短路、开路现象。

2.允收条件：零件有损坏，但本体保持良好，内部金属组件无外露，
并且文字标示规格，极性可辨识。

IC虽有损坏，但无破裂现象。

IC脚与本体封装处没有破裂。

零件脚无损伤。

零件面吃锡以孔内填锡量达PCB板厚的75%以上。

焊点上的针孔大小小于零件脚截面积1/4，任一点之针孔都没有贯穿过PCB。

这些标准都是为了确保PCBA板的品质和性能，以保证其在实际使用中的稳定性和可靠性。

pcba检验标准

pcba检验标准PCBA检验标准。

PCBA（Printed Circuit Board Assembly）是指印刷电路板组装，是电子产品制造过程中的一个重要环节。

为了确保PCBA产品的质量和稳定性，需要进行严格的检验。

本文将介绍PCBA检验的标准及相关内容。

首先，PCBA检验标准包括外观检验和功能性检验两部分。

外观检验主要是对PCBA产品的外观进行检查，包括焊接质量、元件安装位置、焊盘状态等。

而功能性检验则是对PCBA产品的功能进行测试，包括电气性能、信号传输、温度稳定性等。

在进行外观检验时，需要注意焊接质量是否良好，焊盘是否出现虚焊、短路等情况，元件安装位置是否准确，元件是否倒装、漏装等。

同时，还需要检查PCBA产品的外观是否完整，有无划痕、变形等情况。

而在进行功能性检验时，需要根据PCBA产品的设计要求，进行相应的测试。

例如，对于电源板，需要测试电压、电流是否稳定；对于通信板，需要测试信号传输是否正常；对于控制板，需要测试程序运行是否正常等。

除了以上提到的检验内容外，还需要根据PCBA产品的具体要求，进行特定的检验。

例如，对于在恶劣环境下使用的PCBA产品，还需要进行耐高温、耐低温、耐湿热等环境测试。

在进行PCBA检验时，需要严格按照相关的标准进行操作，以确保检验结果的准确性和可靠性。

同时，还需要使用专业的检验设备和工具，以提高检验效率和准确性。

总之，PCBA检验是确保产品质量的重要环节，需要严格按照标准进行操作，同时结合实际情况，进行全面的检验。

只有通过严格的检验，才能保证PCBA产品的质量和稳定性，满足客户的需求和期望。

pcba板检验标准

pcba板检验标准PCBA板检验标准。

PCBA板（Printed Circuit Board Assembly）是指已经焊接完成的电路板，它是电子产品中至关重要的一个组成部分。

为了确保PCBA板的质量和可靠性，需要进行严格的检验。

本文将介绍PCBA板的检验标准，以便保证产品质量和生产效率。

首先，PCBA板的外观检验是非常重要的一步。

外观检验包括检查焊接点的质量、焊盘的完整性、元器件的安装位置和方向等。

焊接点应该均匀、光滑，没有虚焊、漏焊等现象。

焊盘应该完整，没有裂纹或者氧化现象。

元器件的安装位置和方向应该符合设计要求，没有偏移或者反向安装的情况。

其次，电气性能检验是PCBA板检验中的重要环节。

电气性能检验主要包括对PCBA板的通电测试和功能测试。

通电测试用来检查PCBA板的导通情况，包括检查电路的通断情况、元器件之间的连接情况等。

功能测试则是验证PCBA板的功能是否符合设计要求，包括检查各个功能模块的工作状态、输入输出信号的正确性等。

另外，环境适应性检验也是PCBA板检验中的重要内容。

环境适应性检验主要包括PCBA板的耐热、耐寒、耐湿、耐干、耐震等性能测试。

这些测试可以帮助我们评估PCBA板在各种环境条件下的可靠性和稳定性，确保产品在不同环境下都能正常工作。

最后，PCBA板的标识和包装也是PCBA板检验中需要重点关注的内容。

标识应该清晰、完整，包括产品型号、生产日期、生产批次等信息。

包装应该符合相关标准，能够有效保护PCBA板不受损坏，确保产品运输过程中的安全性。

总之，PCBA板的检验标准是确保产品质量和可靠性的重要手段。

通过严格的外观检验、电气性能检验、环境适应性检验以及标识和包装的检验，可以有效地提高PCBA板的质量，确保产品的可靠性和稳定性。

希望本文所介绍的PCBA板检验标准能够对相关行业提供一定的参考和帮助，促进产品质量的提升和行业的发展。

PCBA可靠性实验条件及步骤

PCBA可靠性实验条件及步骤PCBA（Printed Circuit Board Assembly）可靠性实验是为了评估电子产品的质量和性能，确保其能够在正常工作条件下稳定运行。

下面是PCBA可靠性实验的条件和步骤：实验条件：1.温度条件：根据产品使用环境，可以选择常温（25℃）、高温（通常为55℃或70℃）或低温（通常为-20℃或-40℃）。

一般实验需要在温度梯度下进行，例如从常温逐渐升温到高温，或者从常温逐渐降温到低温。

温度条件的选择应根据产品的实际需求进行。

2.湿度条件：根据产品使用环境，可以选择相对湿度为30%~60%或90%。

湿度条件可以用来测试电子产品在潮湿环境下的性能和可靠性。

3.电压条件：根据产品的电源要求，可以选择正常工作电压、过电压或欠电压等不同电压条件。

电压条件可以用来测试电子产品在不同电压下的工作情况和可靠性。

实验步骤：1.要求制定出可靠性实验方案，包括实验条件、实验样品数量、实验时间等。

2.首先对样品进行预处理，包括为样品安装必要的外壳、模拟实际使用环境等。

3.将样品放置于实验室设备中，然后根据实验方案进行控制参数的设定，例如温度、湿度和电压等条件。

4.根据实验方案，进行可靠性测试，例如在不同温度下长时间工作、在高温湿度环境下进行加速老化测试等。

5.根据实验结果对样品进行评估和分析，比对实验前后样品的性能差异，从而评估样品的可靠性。

6.根据实验结果，可以对产品进行改进和优化，以提高产品的可靠性。

如果实验结果符合要求，可以进一步进行批量生产。

需要注意的是，PCBA可靠性实验的步骤和条件可能会根据不同产品的特点和需求而有所变化。

因此，在实施实验之前，必须根据实际情况制定出适合的实验方案，并根据实际情况进行调整和优化。

此外，实验过程中需要严格按照实验指导和操作规程进行，确保实验的准确性和可靠性。

pcba检验标准

pcba检验标准一、目的和范围本标准旨在为PCB(Printed Circuit Board，印刷电路板)组装过程的品质检查提供一个通用准则。

其范围涵盖了从原材料到成品组装过程中所有阶段的品质检查。

二、引用标准本标准参考了IPC-A-610C《电子设备验收条件》和IPC-7711/7721《线路板可接受条件/元件可接受条件》等标准，以及其他相关的国家和行业标准。

三、术语和定义1.PCBA：印刷电路组装件，指在印刷电路板上组装了电子元件的组件。

2.缺陷：不符合规格要求的项目或条件。

3.致命缺陷：可能导致产品失效、人员伤亡或重大财产损失的缺陷。

4.严重缺陷：可能影响产品性能或对产品可靠性产生负面影响的缺陷。

5.轻微缺陷：对产品性能和可靠性影响较小的缺陷。

四、检验要求1.检验分类检验分为来料检验、过程检验和成品检验三个阶段。

2.检验环境检验应在符合产品特性的环境下进行，如温度、湿度、洁净度等。

3.检验设备应使用符合标准的检验设备和工具，确保其准确性和可靠性。

4.检验人员检验人员应具备相应的专业知识和技能，能够正确理解和执行检验标准。

5.抽样方案根据实际情况制定合理的抽样方案，采用随机抽样或系统抽样方式。

6.缺陷分类与判定缺陷分类与判定应符合IPC-A-610C和IPC-7711/7721等标准的要求。

7.不合格品处理不合格品应按照相关规定进行处理，如返工、返修、报废等。

8.记录与报告应做好检验记录，定期生成品质报告，以便对品质状况进行分析和改进。

9.持续改进根据品质报告和客户反馈，持续优化检验标准和改进生产过程，提高产品质量和可靠性。

10.定期评审与更新定期对检验标准进行评审和更新，以确保其适应性和有效性。

五、检验方法1.目视检验目视检验是指通过观察PCB板的外观和元器件排列、焊接状况等来判断其是否符合要求的检验方法。

目视检验应关注表面是否有污渍、刮伤、变色等不良现象，焊点是否饱满、无气泡，元器件是否错装、漏装等。

pcba产品检查注意事项

pcba产品检查注意事项PCBA产品检查是保证产品质量的重要环节，而如何进行有效的检查是每个生产厂家都关注的问题。

下面将详细介绍PCBA产品检查的注意事项。

首先，需要确认PCBA产品的外观。

检查产品表面是否有明显的污垢、划痕或变形等问题。

还需要检查焊接点是否牢固、无虚焊或漏焊现象。

此外，还需要检查是否有氧化、腐蚀或剥落等问题，以确保产品的外观质量。

其次，需要对PCBA产品进行电气性能测试。

这种测试可以通过使用专业的测试设备来实现。

首先，需要检查电路板上每个元件的电气参数，例如电容、电阻、电感等。

然后，需要进行电路连通性测试，以确保没有开路或短路现象发生。

在进行测试时，还应注意测试设备的准确性和稳定性，以保证测试结果的可靠性。

第三，需要检查PCBA产品的材料和元器件。

保证材料的质量是确保产品性能稳定的关键。

首先，需要检查供应商提供的元器件是否符合相关标准，如RoHS、CE等。

然后，需要检查元器件的品牌和型号是否与BOM清单一致，避免使用假冒伪劣产品。

此外，还需关注材料的存储条件，如温度、湿度等，以避免材料老化或损坏。

最后，需要对PCBA产品进行功能性测试。

这种测试可以通过模拟实际使用环境来进行，以验证产品的性能和稳定性。

功能性测试应该包括测试产品的各项功能，如通信、输入输出、电源管理等。

同时，还应考虑产品的使用寿命和稳定性，以确保产品能够在实际应用中长时间稳定运行。

总之，PCBA产品检查需要关注外观、电气性能、材料和元器件以及功能性等方面。

只有在做到全面检查的基础上，才能保证产品的质量和性能。

此外，还需要确保检查设备的准确性和可靠性，以提高检查的效果。

希望以上的注意事项能对PCBA产品的检查工作提供指导和帮助。

pcba检验标准

pcba检验标准PCBA（Printed Circuit Board Assembly）是指将已经完成印制电路板（PCB）上贴有电子元器件的组装过程。

在PCBA生产过程中，为了保证产品质量和可靠性，需要进行各种检验。

本文将介绍PCBA的常见检验标准及其内容要求。

一、外观检验外观检验主要通过目视观察和使用显微镜等设备来检查PCBA的外观表面。

外观检验的标准包括：1.焊接质量：焊接点是否完整、焊接是否有虚焊、漏焊、锡球、破损等情况。

2.元器件安装质量：元器件是否平整、正立、定位准确、引脚对称等。

3.印刷错误：印刷电路板上的标识、文字、图形是否正确、清晰。

二、电气性能检验电气性能检验是通过使用电气测试设备来评估PCBA的电气特性。

电气性能检验的标准包括：1.引脚连通性：检查PCBA上各元器件引脚的连通性是否良好，避免开路或短路等问题。

2.电压测试：在给定电源电压下，检查PCBA上各电路的电压是否正常，避免电压偏离范围。

3.信号测试：检查PCBA上各信号线路的传输是否正常，避免信号干扰或失真。

三、功能性检验功能性检验是通过应用场景或特定工作负载来评估PCBA的功能和性能。

功能性检验的标准包括：1.开机测试：检查PCBA在通电的情况下是否能够正常启动和运行。

2.通信测试：测试PCBA上的通信接口是否能够正常连接和传输数据。

3.特定工作负载测试：对特定功能模块或处理器进行负载测试，如处理器性能、温度等。

四、环境可靠性检验环境可靠性检验是通过将PCBA置于不同的环境条件下进行测试，以评估其在不同环境下的可靠性和稳定性。

环境可靠性检验的标准包括：1.温度循环测试：将PCBA放置在不同温度下进行循环测试，以模拟实际工作环境中的温度变化。

2.湿度测试：将PCBA放置在高湿度环境下进行测试，以评估其抗潮湿性能。

3.振动和冲击测试：对PCBA进行振动和冲击测试，以评估其抗震性能。

五、安全性检验安全性检验是评估PCBA在使用过程中的电气、机械和环境安全性能。

pcba产品检查注意事项

pcba产品检查注意事项
PCBA产品是电子产品的重要组成部分，其质量直接影响着整个电子产品的稳定性和可靠性。

因此，在PCBA产品检查过程中，需要注意以下几点：
一、外观检查
PCBA产品的外观检查是最基本的检查方式，主要包括以下几个方面：
1.检查电路板的表面是否平整，是否有划痕、变形等；
2.检查电路板的焊点是否整齐，是否有虚焊、短路等问题；
3.检查电路板上的元器件是否齐全，是否有错装、漏装等问题；
4.检查产品的标识是否清晰易读，是否标注了必要的信息。

二、电性能测试
电性能测试是PCBA产品检查的重要内容，主要包括以下几个方面：
1.检查电路板的电路是否通畅，是否存在短路、断路等问题；
2.检查各元器件的参数是否符合要求，如电阻、电容、电感等；
3.检查各接口的信号是否正常，如USB接口、网络接口等；
4.检查电源的输出是否稳定，是否存在电压波动等问题。

三、功能测试
功能测试是PCBA产品检查的最终环节，主要包括以下几个方面：1.检查产品的各项功能是否正常，如开关机、音频播放、无线网络
连接等；
2.检查产品的稳定性和可靠性，如长时间运行是否会出现故障、死机等问题；
3.检查产品的兼容性，如与各种操作系统、软件的兼容性是否良好；
4.检查产品的安全性，如是否存在漏洞、是否易受攻击等问题。

PCBA产品检查是一个复杂的过程，需要注意各个细节，从而确保产品的质量和可靠性。

同时，需要使用专业的检测设备和工具，以保证检查的准确性和可靠性。

PCBA 可靠性实验条件及步骤

例如0.15mm等等）；
2.检查锡洞，锡桥以及大小锡球；
1.重点检查元件为：CPU、Flash、DDR三个区域
切片检查 2.重点元件部位的焊锡外观，锡裂，锡洞及PTH连接器PIN脚的爬
6
锡状况；
染色实验
1.檢驗零件重點：BGA 2.檢驗BGA錫點是否有錫裂或錫洞
6
1.维度：3维
震動測試
2.震動參數：1.04G RMS Random 3.持續時間：15 minutes / axis
第三方实验室完成
1.冷热冲击完毕后，所有PCBA测试功能；功能OK，然后其中1PCS做染色实验，其中1PCS做切片检查； 2.錫鬚小於25um；錫洞與錫裂依IPC-A-610D及 IPC-7095 標準判定之
1.高温高湿完毕后，所有PCBA测试功能；功能OK，然后其中1PCS做染色实验，其中1PCS做切片检查； 2.錫鬚小於25um；錫洞與錫裂依IPC-A-610D及 IPC-7095 標準判定之
X-Ray 检BGA 14pcs
切片1pcs
震动 2pcs 功能测试 2pcs
高温高湿 2pcs 功能测试 2pcs
水 1pcs
切片 1pcs
红墨水 1pcs
切片 1pcs
红墨水 1pcs
切片 1pcs
红墨水 1pcs
2pcs 2pcs
温度循环 2pcs 功能测试 2pcs
Байду номын сангаас
1pcs
切片 1pcs
4
4.頻率：2~200Hz
熱衝擊測試根据实验条件
4
高温高湿根据实验条件
4
X-Ray BGA 14pcs PCBA 14pcs
判定标准 IPC-A-610D 及 IPC-7095

PCBA板需检验哪些项目及检验标准是什么？

PCBA板需检验哪些项目及检验标准是什么？一、PCBA板检验标准是什么？首先让我们来了解一下品质检验的标准缺点介绍1，严重缺点（以CR表示）：凡足以对人体或机器产生伤害或危及生命安全的缺点如：安规不符/烧机/触电等。

2，主要缺点（以MA表示）：可能造成产品损坏，功能异常或因材料而影响产品使用寿命的缺点。

3，次要缺点（以MI表示）：不影响产品功能和使用寿命，一些外观上的瑕疵问题及机构组装上的轻微不良或差异的缺点。

PCBA板需检验哪些项目及检验标准是什么二、PCBA板的检验条件：1，为防止部件或组件的污染，必须选择具有EOS/ESD全防护功能的手套或指套且佩带静电环作业，光源为白色日光灯，光线强度必须在100Lux以上，10秒内清晰可见。

2，检验方式：将待验品置于距两眼约40cm处，上下左右45o，以目视或三倍放大镜检查。

3，检验判定标准：（依QS9000 C=0 AQL=0.4%抽样水准进行抽样；如客户有特殊要求时，依客户允收标准判定）4，抽样计划：MIL-STD-105E LEVEL Ⅱ正常型单次抽样5，判定标准：严重缺点（CR）AQL 0%6，主要缺点（MA）AQL 0.4%7，次要缺点（MI）AQL 0.65%SMT贴片车间PCBA板检验项目标准三、SMT贴片车间PCBA板检验项目标准01， SMT零件焊点空焊02，SMT零件焊点冷焊：用牙签轻拨零件引脚,若能拨动即为冷焊03， SMT零件（焊点）短路（锡桥）04， SMT零件缺件05， SMT零件错件06， SMT零件极性反或错造成燃烧或爆炸07， SMT零件多件08， SMT零件翻件：文字面朝下09， SMT零件侧立：片式元件长≤3mm,宽≤1.5mm不超过五个（MI）10， SMT零件墓碑：片式元件末端翘起11，SMT零件零件脚偏移：侧面偏移小于或等于可焊端宽度的1/212， SMT零件浮高：元件底部与基板距离<>13， SMT零件脚高翘：翘起之高度大于零件脚的厚度14， SMT零件脚跟未平贴脚跟未吃锡15， SMT零件无法辨识（印字模糊）16， SMT零件脚或本体氧化17， SMT零件本体破损：电容破损(MA);电阻破损小于元件宽度或厚度的1/4(MI);IC破损之任一方向长度<>18， SMT零件使用非指定供应商：依BOM，ECN19， SMT零件焊点锡尖：锡尖高度大于零件本体高度20，SMT零件吃锡过少：最小焊点高度小于焊锡厚度加可焊端高度的25%或焊锡厚度加0.5mm,其中较小者为(MA)21，SMT零件吃锡过多：最大焊点高度超出焊盘或爬伸至金属镀层端帽可焊端的顶部为允收,焊锡接触元件本体(MA)22，锡球/锡渣：每600mm2多于5个锡球或焊锡泼溅(0.13mm 或更小)为(MA)23，焊点有针孔/吹孔：一个焊点有一个(含)以上为(MI)24，结晶现象：在PCB板表面,焊接端子或端子周围有白色残留物,金属表面有白色结晶25，板面不洁：手臂长距离30秒内无法发现的不洁为允收26，点胶不良：粘胶位于待焊区域，减少待焊端的宽度超过50% 27， PCB铜箔翘皮28， PCB露铜：线路(金手指)露铜宽度大于0.5mm为(MA)29， PCB刮伤：刮伤未见底材30，PCB焦黄：PCB经过回焊炉或维修后有烤焦发黄与PCB颜色不同时31，PCB弯曲：任一方向之弯曲在每300mm间的变形超过1mm (300:1)为(MA)32， PCB内层分离（汽泡）：发生起泡和分层的区域不超出镀覆孔间或内部导线间距离的25%(MI);在镀覆孔间或内部导线间起泡(MA) 33， PCB沾异物：导电者(MA);非导电者(MI)34， PCB版本错误：依BOM,ECN35，金手指沾锡：沾锡位置落在板边算起80%内(MA)DIP后焊车间PCBA板检验项目标准四、DIP后焊车间PCBA板检验项目标准01， DIP零件焊点空焊02， DIP零件焊点冷焊：用牙签轻拨零件引脚,若能拨动即为冷焊03， DIP零件（焊点）短路（锡桥）04， DIP零件缺件：05， DIP零件线脚长：Φ≤0.8mm→线脚长度小于等于1.5mmΦ＞0.8mm→线脚长度小于等于2.0mm特殊剪脚要求除外06， DIP零件错件：07， DIP零件极性反或错造成燃烧或爆炸08， DIP零件脚变形：引脚弯曲超过引脚厚度的50%09，DIP零件浮高或高翘：参考IPC-A-610E，根据组装依特殊情况而定10， DIP零件焊点锡尖：锡尖高度大于1.5mm11， DIP零件无法辨识：（印字模糊）12， DIP零件脚或本体氧化13， DIP零件本体破损：元件表面有损伤，但未露出元件内部的金属材质14， DIP零件使用非指定供应商：依BOM，ECN15，PTH孔垂直填充和周边润湿：最少75%垂直填充，引脚和孔壁至少270o润湿16，锡球/锡渣：每600mm2多于5个锡球或焊锡泼溅(0.13mm 或更小)为(MA)17，焊点有针孔/吹孔：一个焊点有三个(含)以上为(MI)18，结晶现象：在PCB板表面,焊接端子或端子周围有白色残留物,金属表面有白色结晶19，板面不洁：手臂长距离30秒内无法发现的不洁为允收20，点胶不良：粘胶位于待焊区域，减少待焊端的宽度超过50% 21， PCB铜箔翘皮：22， PCB露铜：线路(金手指)露铜宽度大于0.5mm为(MA)23， PCB刮伤：刮伤未见底材24，PCB焦黄：PCB经过回焊炉或维修后有烤焦发黄与PCB颜色不同时25，PCB弯曲：任一方向之弯曲在每300mm间的变形超过1mm (300:1)为(MA)26， PCB内层分离（汽泡）：发生起泡和分层的区域不超出镀覆孔间或内部导线间距离的25%(MI);在镀覆孔间或内部导线间起泡(MA) 27， PCB沾异物：导电者(MA);非导电者(MI)28， PCB版本错误：依BOM,ECN29，金手指沾锡：沾锡位置落在板边算起80%内(MA)。

PCBA检验标准版

PCBA检验标准版预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制P C B A检验标准版 Revised by Chen Zhen in 20211.目的﹕为使生产﹑检验过程中有依据可循﹐特制订本检验规范。

2.定义CR----严重缺陷单位产品的极严重质量特性不符合规定或者单位产品的质量特性极严重不符合规定。

2.1.1 可靠性能达不到要求。

2.1.2 对人身及财产可能带来危害,或不符合法规规定.2.1.3 极严重的外观不合格(降低产品等级,影响产品价格)。

2.1.4 与客户要求完全不一致.MA----主要缺陷单位产品的严重质量特性不符合规定或者单位产品的质量特性严重不符合规定。

2.2.1 产品性能降低。

2.2.2 产品外观严重不合格。

2.2.3功能达不到规定要求。

2.2.4 客户难于接受的其它缺陷。

MI----次要缺陷单位产品的一般质量特性不符合规定或者单位产品的质量特性轻微不符合规定。

2.3.1 轻微的外观不合格。

2.3.2 不影响客户接受的其它缺陷。

短路和断路：2.4.1.短路：是指两个独立的相邻的焊点之间，在焊锡之后形成接合，造成不应导通而导通的结果2.4.2.断路：线路该导通而未导通沾锡情况：2.5.1.良好沾锡: 0°<接触角≦60°(接触角: 焊锡与金属面所成的角度),焊锡均匀扩散,焊点形成良好的轮廓且光亮.要形成良好的焊锡,应有清洁的焊接表面,正确的锡丝和适当的加热.按焊锡在金属面上的扩散情况,可分为全扩散( 0°<接触角≦30°) 和半扩散(30°<接触角≦60°).如图：2.5.2 不良沾锡：60°<接触角<180°,焊锡熔化后形成不均匀的锡膜覆盖在金属表面上, 而未紧贴其上.形成不良沾锡的可能原因有:不良的操作方法,加热或加锡不均匀,表面有油污,助焊剂未达到引导扩散的效果等等.按焊锡在金属面上的扩散情况,可分为劣扩散(60°<接触角≦90°)和无扩散(90°<接触角<180°).如图所示:2.5.3 不沾锡:焊锡熔化后,瞬间沾附于金属表面,随后溜走.不沾锡的可能原因有:焊接表面被严重玷污,加热不足、焊锡由烙铁头流下,烙铁太热破坏了焊锡结构或使焊锡表面氧化部品分类:按部品的外观形状,将SMT实装部品分为:.有引脚产品2.6.1.异形引脚电极:引脚从部品本体伸出,弯曲后向外侧凸出.如:QFP、SOP等.2.6.2.平面引脚电极:引脚从部品下面平直伸出. 如:连接器、晶体管等.2.6.3.内曲引脚电极:引脚从部品侧面伸出,向内伸卷曲. 如钽质电感、J 形部品等.无引脚部品.2.7.1.晶体电极:部品两端面被镀成电极.如电阻、电容、电感等.良好焊点:2.8.1.要求:2.8.1.1.结合性好:光泽好且表面呈凹形曲线.2.8.1.2.导电性佳:不在焊点处形成高电阻(不在凝固前移动零件),不造成短路、断路.2.8.1.3.散热性好:扩散均匀,全扩散.2.8.1.4.易于检验:焊锡不得太多,务必使零件轮廓清晰可判.2.8.1.5.易于修理:勿使零件重叠实装.2.8.1.6.不伤及零件:烫伤零件或加热过久(常伴随有松香焦化),会损及零件寿命.2.8.2.现象:2.8.2.1.所有表面沾锡良好.2.8.2.2.焊锡外观光亮且成凹形圆滑曲线.2.8.2.3.所有零件轮廓清晰可见.2.8.2.4.若有松香锡球残留,则须作清洁而不焦化.2.8.3.形成条件:2.8.3.1.正确的操作程序:手工作业时,应注意烙铁、焊锡丝的收放次序及位置.2.8.3.2.应保持两焊锡面清洁.2.8.3.3.应使用规定的锡丝并注意使用量.2.8.3.4.正确使用焊锡器具并按时保养.2.8.3.5.应掌握正确的焊锡时间.2.8.3.6.手工作业时,应注意冷却前不可移动被焊物,以免造成焊点结晶不良,导致高电阻.3.检验内容:.基板外观检查标准:3.1.1.在任一方向,基板弯曲变形量:每100mm不可超过.3.1.2.基板不可出现分层、气泡、裂痕及凹陷现象. 如有分层,只允许距离铜箔1mm 以上开始轻微分离,不允许从铜箔下开始分离;如有轻微凹陷,则应小于线路厚度的30%.3.1.3.经过焊锡后,允许保护漆起皱,但不可以脱落.3.1.4.基板线路不可因铜氧化而发黑;基板上铜箔氧化不可.3.1.5.非导线区域内的保护漆最多可脱落5点,每一点的面积都必须在以内,各点相距须在以上且距离导线以上.3.1.6.零件符号、印字不可印在焊点上.3.1.7.基板上不可有油墨残渣、油污或其它异物.3.1.8.基板不可因过热烧焦而变色;基板上不可有铜箔浮起.3.1.9.基板上的锡渣或锡球不可造成任何短路,且外径小于. 焊接的部品上不可残留锡渣或锡球.4.不良图标ＳＭＴ部分零件贴装位置图标焊点图标﹕。

PCBA可靠性评估指南

PCBA可靠性评估指南1. 简介本文档旨在为PCBA（Printed Circuit Board Assembly）的可靠性评估提供指南。

PCBA是一种将印刷电路板与电子元件组装在一起的工艺，其可靠性评估对于保证电路板的正常运行至关重要。

2. 可靠性评估要点2.1 电路板设计- 电路板的设计应符合相关标准和规范，确保电路走线规整，信号干扰最小化。

- 在布局过程中，合理安排元件的距离和间隔，避免热点集中和电磁干扰。

- 选择具有良好稳定性和可靠性的元件，避免选用异常性能的元件。

2.2 元件的选择- 选择具有较长寿命和高可靠性的元件，避免使用低质量的元件。

- 寻找具有良好抗冲击和振动特性的元件，以确保在恶劣环境下的可靠性。

- 参考元件的相关参数和测试报告，确保其在实际应用中的可靠性。

2.3 装配过程控制- 严格控制PCBA的装配过程，确保每个步骤准确无误。

- 使用合适的焊接工艺和技术，避免焊接缺陷和质量问题。

- 对装配过程中的每个关键环节进行测试和验证，确保质量和可靠性。

2.4 环境适应性测试- 在PCBA制造完成后，进行环境适应性测试，模拟不同环境条件下电路板的工作情况。

- 测试包括温度、湿度和震动等因素，以验证电路板的可靠性。

- 根据测试结果，评估电路板在不同环境下的性能和可靠性。

3. 结论本文档提供了PCBA可靠性评估的指南，强调了电路板设计、元件选择、装配过程控制和环境适应性测试等关键要点。

通过严格遵循这些指导原则，可以提高PCBA的可靠性，确保电路板在实际应用中的正常运行和稳定性。

以上是本文档的内容，希望对PCBA的可靠性评估有所帮助。
