Hynix DDR型号编码规则
英睿达内存编码规则-概述说明以及解释
英睿达内存编码规则-概述说明以及解释1.引言1.1 概述概述部分的内容可以从以下几个方面展开：引言部分可以介绍英睿达内存编码规则的重要性和背景。
你可以提及英睿达作为一家专注于内存技术的公司，致力于提供高性能和可靠的内存产品。
内存编码规则是为了确保内存系统的正常运行和数据的可靠传输而制定的一系列规定和标准。
通过遵守这些规则，可以有效地提高内存系统的稳定性和性能。
接下来，可以介绍本文的结构和目的。
本文旨在全面介绍英睿达内存编码规则，并强调其在内存系统中的重要性和应用。
具体内容包括规则要点的详细解释和示例，并总结规则的关键意义和未来的发展方向。
最后，可以简要总结本文的主要内容并展望未来的研究方向。
概述部分可以概括为几句话，如下：本文将全面介绍英睿达内存编码规则，通过详细解释规则要点和示例，强调其在内存系统中的重要性和应用。
通过遵守内存编码规则，可以提高内存系统的稳定性和性能，确保数据的可靠传输。
未来的研究方向将进一步探索和完善内存编码规则，以满足不断发展的内存技术需求和挑战。
1.2文章结构1.2 文章结构本文将按照以下结构进行分析英睿达内存编码规则的要点：1. 引言：介绍英睿达内存编码规则的背景和重要性。
2. 正文：详细讨论英睿达内存编码规则的要点。
包括以下内容：2.1 英睿达内存编码规则要点一：详细解释并举例说明第一个要点。
2.2 英睿达内存编码规则要点二：详细解释并举例说明第二个要点。
3. 结论：总结对英睿达内存编码规则的分析，并指出其在实际应用中的重要性。
3.1 总结：回顾英睿达内存编码规则要点，并总结其优点和适用范围。
3.2 展望：展望英睿达内存编码规则的未来发展趋势并提出相关建议。
通过以上结构，本文将全面深入地介绍和分析英睿达内存编码规则的要点，并对其实际应用和未来发展进行展望，为读者提供指导和参考。
1.3 目的本文旨在介绍英睿达内存编码规则的目的。
通过阐述该编码规则的重要性和必要性，读者将能够深入了解为何需要遵守这些规则以及它们对内存管理的影响。
内存芯片命名规则解读

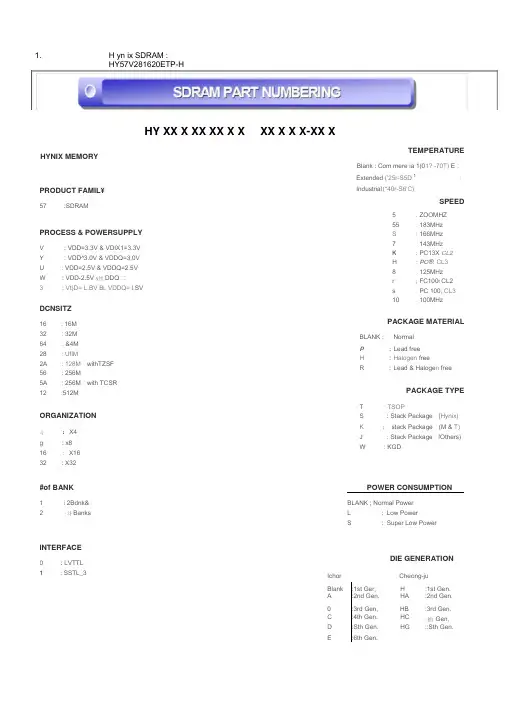

1. H yn ix SDRAM :HY57V281620ETP-HHY XX X XX XX X X HYNIX MEMORYPRODUCT FAMIL¥57 :SDRAMPROCESS & POWERSUPPLYV : VDD=3.3V & VDIX1=3.3VY : VDD^3.0V & VDDQ=3,0VU : VDD=2.5V & VDDQ=2.5VW : VDD-2.5V &甘DDQ二3 : Vt)D= L.BV B L VDDQ= l.SVDCNSITZ16 : 16M32 : 32M64 : &4M28 : UflM2A : 128M withTZSF56 : 256M5A : 256M with TCSR12 :512MORGANIZATION斗：X4g : x816 ；X1632 : X32#of BANK1 i 2Bdnk&2 :斗Banks XX X X X-XX XTEMPERATUREBlank : Com mere ia 1(01? -70T) E :Extended ('25r-S5D 1:Industrial (*40r-S6'C)SPEED5 : ZOOMHZ55 : 183MHzS : 166MHz7 : 143MHzK : PC13X CL2H : PC®,CL38 : 125MHzr ; FC100f CL2s : PC 100, CL310 : 100MHzPACKAGE MATERIALBLANK : NormalP: Lead freeH : Halogen freeR : Lead & Haloge n freePACKAGE TYPET : TSOPS : Stack Package [Hynix)K ；stack Package (M & T)J : Stack Package f Others)W : KGDPOWER CONSUMPTIONBLANK ; Normal PowerL : Low PowerS : Super Low PowerINTERFACE0 : LVTTL1 : SSTL_3DIE GENERATION Ichor Cheong-juBlank:1st Ger,H:1st Gen. A:2nd Gen.HA:2nd Gen. 0:3rd Gen,HB:3rd Gen. C:4th Gen.HC:抽Gen, D:Sth Gen.HG::Sth Gen. E:6th Gen.2. H yn ix DDRAM : H Y5DU56822BT-HHYXXXXXXXXXXXXXXXXIIYNIX MEMORYPRODUCE FAMILY5D : DD^ SDRAMs5P : DD^-DPROCESS & POWER SUPPLYV : VDD = 3 3V &HDOQ=2,5VU : VDD-2.5V & VDDQ-2.5VW 1 VDD-2.SV & VDDQ-L.aVS ；VDD^I.&V & VDDQ-1.8VDFNSITYXi RFFRFSHS464M, 4K Ref.6664亂2K. Ref.2812SM, 4K RflL56256M「SK Ref”12512M f 3K Ref.1G1G SK 树.ORGANIZATIONPACKAGEI JSOPQ : LQFPF :FBGAS : Stack PkG^Fynix)K : Stack PKG+(M&T)J : Stack PKG^omers)All DDR 5 DRAM 5 fol low above Fart Num be line System s wee nt HY5DV65152 27C-senes POWER CONSUMPTIONINTERFACE1 : SSTL_32 : SSTL_23 ：SSTL_lflBlank : NormalL : LOW PowerDIE GENERATIONBlank : LstGen,A : 2nd Gen.& : 3rd Gen.C : 4th Gen.1 E:industnal leyipeiTitUR:Extended leTiperatureSPEED 2t5 :375MH204DDR400 3-4-42& : 350MHz043IDDR400 3-3-3 3044nDR401 4-4-4 33 ；W0MH7D54DPIR533 4-4-4 36 : 275MHz055DDR533 5-5-5 4:J50MHI J DOR333斗3 : 233Mdz M DDR266 2-2-2晒：222MHs r IDDR266A5:2DOM-IZ H DDR266B65 : 183M-II:166M-I21DDR200PACKAGF MATFRTAIBlank : NormalP : Pbfr&eH : HdlogEn freeR : Pb & halogen free4 : x48 : xe16 : xie32 : x32# Of Bank1 ; 25anks2 : Banks3 ; DDankiT^iniwAturt13.SAMSUNG SDRAM: K4S561632H-UC75Sync DRAM Code lnformation(1/2)Last Updated : August 2006K 4 XXXXXXXX - XXXXXXX1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1810. Generation M : 1st Generation A : 2nd Generation B : 3rd Generation C : 4th Generation D : 5in Generation E : 6th Generation F 7th Generation G : 8th Generation H 9th Generation 1:10th Generation K . 12lh Genera lion :11.12. Package 2 N : STSOP2 :T : TSOP2Li : TSOP2 (Lead-"ree) i V : STSOP2 (Lead-Free} 13. Temp, PowerC : Commercial, Normal ( 0^370 *C )；L : Commercial, Low ( Ot ； - 70 X ；)I: Industrial, Normal (-40 *85 D ! P : Industrial, Low ( -40 U - 85 9) E : Extended, Normal (-25 匸 * 85 匸) i N : Extended, Low ( 25Z - 85 X ：)-14^16. Speed (Wafer/Chip Biz / BGD : 00 } $ 50 : 5ns55 : 5.5ns j 60 : 6ns | 70 : 7 ns i 75:7 5ns, PC I33 80 : 8ns1. Memory (K)2. DRAM : 43. Small Classification S:SDRAM4-5. Density, Refresh 16 :16M t 2K/32ms 28 128M, 4K 64ms 51 :512M ?8K/64ms 50.256M, 8K 64H1S 64 J34M ?4K/64ms 1G: 1G. aKG4ms6-7 .Organization 04 ：x4 06 :x4 Stack 07 :x8 Stack 08 :x8 16 ：x16 32 :x32S. Bank 2 : 2 Banlk 3 ; 4 BurU9. IrUrfmc 创 VDD, VDDQ 2 : LVTTL. 3.3V r 3.3V L : ILVCMOS, 2 5V, 2.5V4.SAMSUNG DDRAM: K4H561638F-UCB3DDR SDRAM Code lnformation(1/2)Last Updated : August 2006K4XXXXXXXX 二XXXXXXX1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 181. Memory (K]2. DRAM: 43. Small Cla«*ificaticnH : DDR SDRAM46” Density, Refresh 28: 123Mb, 4K'64ms51 : 512 Mb, SK 64ms 56: 256Mb P 8K r64ms1G:1Gb, 8K/64ms2G ：2Gb, 8如msG^7. OrganizationOJ :x408:x816:X1632 : x3S06 : M Stack07 : x8 Stack8. Bank3 : ^BankInterface, VDD, VDDQ 8: SSTL 2, 2,5V, 2.5V 10. GenerationM : 1st GeneraticnA : 2nd GenerationB : 3rd GonorationC : 4th GenerationD : 5th GenerationE : 6th GonerationF : 7th Gererat onG : 8th GenerationH : 9th Generation 12. Package T： TSOP2U : TSOP2 I Lead Free )N : sTSOP2V : sTSOP2 ( Lead Free )G : FBGAZ : FEGA t Le^id Free13. Temp. PowerC : Commercial. Normal ・ 0匕FOPL : Commerciol, LowI: Industria, NormalP : Industnal, Low(Ot )(-40C 05C)(^01 - BE Y))14-16. Speed (Wafer Chip Biz/BCD: 00)CC : DDR4Q0 ( 200MHz © CL=3f 1RCD=3, tRP=3 ) B3 : DDR333 ( 166MHz @ CL=2 5 tRCD=3, tRP=3 ) M : DDR266 (133MHz @ CL=2, tRCDW tRP=2 ) A2 EDR266 ( 133MHz @CL=2. IRCD=3, tRP=3 ) E0 :DDR266 ( 133MHz @ CL=2.5 tRCD=3, tRP=3 )5.SPANSION: S29GL032M90TAIR30S20G 、阳 MW T A I HI 0L Packing Typ* 0 - T»y吉二 7'inch Tap? And 矗也 9-13-inch Tap* and R%---------- M «d«| N umbaiFil - ^'>16. V C , ^3O-J6V, h 巾诫試日曲却&5 鹽Mor 换恪出机1砧御 WP W 'AGG S V ILR2= M AA 怙 V cr =3.(i^ 3,6 V, U nrftxm wrtor fi^> ICQ IchM&ttaddws wstnr 卩心却胡 伸的WP*：ACC=V|LR3= xSiiie,先」亍3 0-3.6 X Top bwt j«dor 如top two 问dr ・i* 詢加「* prabKt#d wh«riWP#>0C=V|LFM M 肉Jk*氐 %尹Q ・33、Bottwn bwtiidor 曲ic 已 b^n<v 1*0 add 冲即p 闻beebed 麻n WP ^ACCiV| L理能 KlE t Vcc-2.7 - 3甫 v €6-bdl FBGA, tep boot “Mor cMw * W4= K 16T V (JQ =2.7 *3.6 * S&bkll FBGA, bottom boot MCtcxW arrJ W4 日權 htcympHUt 畑曲*鬱M hi valkJ 谕 han-,fe<?1i wly------------------ T smp»r atur» Ran^aI - IrKiKtiial t-<rv ID +4■尹5-------------------------- P ackage Maierial SetA =曲Mid F = PI>F TB ®--------------------------------- P ackage TypeT = Thin Simsdl CXrlliria Packaf]^ (TSOP) Slsndand PinoulB - Fin^pilch B P II Grid Aney Hackege F m F“「t 初d BfllL-Grid M 紗 R JI *科*------------------------------------------ S peed OptionSee Prwd'ucr口r 总wde on 闫gm Q and V B I M I CombiiEdontE belcw--------- Devie* NijmlwrjDvteviprioH32 U ■淨 bit Ppfl&T Mod? Fl* eh Mnciry Mflrxjf9^tui?d icir*g NX 1 nm Mirror Bit™ Pioc&ii TeUinology, 3.0 Vi-lt- :-nk R?ftd,Program* Er*和T&b-le I. S29GL032M Ordering Option*S29GL032N90 T A I 01X PACK ING TYPE0 = Tea/2 = 7-inch Tape «nd Reel3 = 13-inch Tape and Reel --------- M ODEL NUMBER01 s M 8/X 16. V QQS V IQS 2.7-3 6 V. Unrtocm sector. WP 仰AGC = V tL protects highest addrewed sector 2 = x&/x 怡.s V QS 2.7 V. IWfocm sector. WP"A8 = pvot^cts lox 叙 acHr^s^d wclor 03 = x8/x 16, Vcc =27 - 3 6 V. Top boot sector. WP^'ACC = prolocts top Uo dddr^Md wctocs 04 = x8/x 16, V QQ = 2.7-3.6 V, Bottom bootsector, WR*/ACC = V|Lprotects ixrttcxn two addressed &ecfexs V1 = x&x 16, V^c = 2.7 - 3.6 V Vjo = 1 65 - 3.6 Uribcnn eector. WP*ACC = Vn pfotecls hi ghedsector V2 = x&/x 16. V QC = 2.7 -3.6 V Vio= 1.65 - 3.6 V, Uniform sector, WP^ACC = Y|L protectsaddressed sector---------------- T EMPERATURE RANGEI = lrdustrial(^0e Cto^ft5°C) ---------------------- PACK AGE MATERIA L SET A = Suif>tard(htote4)F = Pb ・Fw---------------------------- P ACKAGE TYPET ■ Thin Sn \All Outtn^ Package (TSOP) StAhdftrd PinoutB ■ Fint -pitch Bell-GrrtArray Pewka 旷 F ■ F^rtrfi«l B A II -Grid Army P M I CAO & ------------------------------------ S PEED OPTIONSee Product Sdecior Gude and Vfilid C^tnbnaitore (90«®0 ne, 11 «110 n®----------- DEYICE NUMBER/DESGRIPTIONS29GL032N32 Mejabit P»g?-IAxle* Flash Memory Manufeetiured using 110 rm MhrcxBiP ProoeessTechr»bgy. 9.0 Volt-coly R 心.Program, ard E IQMMoips1. Type 0is standard gdfgZw TSOPgG0 Z(电d inTypes 0 and3; BGAs can bepadredm 知w 0, 2, or 3.2. TSOPpAckpge o 祕6 pa&M 〃网naftv fro/n ar 如yparf number.3. BGA package making emits leading S29 and pecRMip fype teemoftiering pan numbet.4. Contact bca/ safes for o/aiiabiUfy Ibr Leaded •知 mo parts.Valid Combin&tiomV A M ConbinAtions list configurations ptann^d to be supported in glume tor this device. Consdt your local &ako office lo confirm availability ci specific valid axibinatfons and lo cheGk ca newly released Gcmbmaticfis.02 2PACKING TYPE 0 = Tray2 = 7-inch Tap 老 ad 3=13-inch Tape and R«lMODEL NUMBER01 = x&«x1 & Vg= V JQ = 2.7 — 3.G V, Uniform sector, WPdACC = % protects highest a<Hre^sed sector =xA^xIG. Vcc= Vi© =2.7-3.6 V, Uniform sector, WP*AGC = % protects lo ・wsiaUr^sscd wctor =x&*x1^ V Q ^= 5.7 —3.6 V, T>p boot sector, WP ・MCC =\7|^ protects top two addressed sectors =xflrtdG. V QC =2.7 -3.6 V, Bottom boot sector, WPWAGC =Y|L protects two acWre<s8iKl sectors =xl€y V QQ = 27 -3.6 V, Uniform sector, WP ・=V|L protects hi^ecst addressed sector =K 1& Vc*= 27 -3.6 V. Unifoimsector, WP ・=V|Lprotecte lowestacMfeesed $@cto«=K 8/X (§ V QQ =2.7-3.6V, V JQ = 1.65 - 3.6 V f Unitorm aectoc, WP*/ACC = Vg_ pfotecls highest addressed sector =V QQ = 27- 3.6 V, V|O = 1.6S ・ 3.6 V. UnW&nn ftwtor. WP-4/ACC = V L wtwb I CAM 削 Ml&z 輛 sector =Vcc s 2.7 -3.6 X ><10 = 1.66 - 3.6 V, Uniform sector. WP* =Y|L pr^ecto highest addfewe^l $ectx =xlG Vcc *2.7 ・ 3.G M V|(> = i 65 - 3.6 V. Umltorm<«tor. WP* =V|L pn>t4cte hwKt AddrM$«l swtorTEMPERATURE RANGE I = Incb&tr tai (-40°G to -f65e C)PACKAGE MATERIAL SET A = Standard i.Note 4) F = Pb-Free PACKAGE TYPET = Thin Small Outline Package (TSOP) Standard Pirout B = AriG-pitch EaM rd Array Pack age F = ForifiR Ball ・G 『id Array PackageSPEED OPTION&&& Predict SolectorGukte A M Malid Ccmbirwtions. (00 = 00 M . 11 = 110 ns)DEVICE NUMBERJDESCR1PTION S29GL064N, 64 Page-Mod* Fl»h MstnocyMftiuifAetu r «i using 1Wnm MirraBif 1 Procws Tichnol 咖 3.0 Wt-only Rxd, Prgwn, end ErwTable 7.1 S29GL064N Valid Combinations INote 4)S29GL064N Valid Combination*Package Detcripti^nDevice NumberOptwn Package ・ Material & Temperature Rm goModd Number Packing TypeS29GL064N9003,04,06,07TS048 (Mote 2) TSOP11 TFIV6.V7 9001,02 Q 2.3 (Ncxel)TS056(H^2) TSOP11 VI. V290 BFI 03,04 VBKCda (No(s3)Fin^-prtch BGA 90F 冋01. 02. 03, 04.LAA0&4»N C K€*3) Fortified BGA11VI. V2fk>a1. Type (fiss findard. Specify others as rdpuired; TSOPs can be peeked in Types 0 and 3: BGAs can he g 鈕d in 号阳0.2・<y 3. TSOFpQCkagQ rnanong omits poddng type dMignator from crd&ring pArtrvnt^r.BGA package tnarid^g omns i^adng S29 and pacing type afeaynaror from orcferirp pact number. Conner iocai ssCes fcx a/adatw 吟 for /ead-fram e parts.ce8 2 X07WV2V6V7Valid CombihationsValid Combinatois ist ocnfigurations planned to b4 supported 次 vdum© tor ihlg Consult your locel aekM olfce to confirm of specific valid con )tmafc>n$ wd b check on wmbinalk-ns.2 3. 4. S29GL0G4N 90 TSST39 VF 6402 ・70 XX XX 4CXXEXTKXTExx-nEnvironmental AttributeE1 = non・PbPackage ModifierK = 48 balls or leadsPackage TypeE = TSOP (typel f die up, 12mm x 20mm) B3 =TFBGA (6mm x 8mm, 0.8mm pitch) B1 =TFBGA (8mm x 10mm, 0.8mm pitch)Temperature RangeC = Commercial = 0°C to +70°CI = Industrial = -40°C to +85°CMinimum Endurance4 = 10,000 cyclesRead Access Speed70 = 70 ns90 = 90 nsHardware Block Protection1 = Bottom Boot-Block2 = lop Boot-BlockDevice Density160 = 16 Mbit320 = 32 Mbit640 = 64 MbitVoltageV = 2.7-3.6VProduct Series39 = Multi-Purpose Flash1. Envlronmental suffix “E" denotes non-Pb solder.SST non-Pb solder devices are “RoHS Complian仁。
主流DDR2编号识别方法

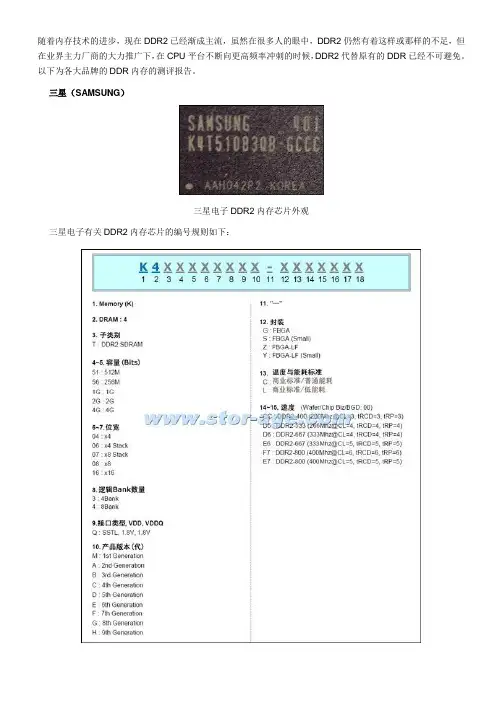

随着内存技术的进步，现在DDR2已经渐成主流，虽然在很多人的眼中，DDR2仍然有着这样或那样的不足，但在业界主力厂商的大力推广下，在CPU平台不断向更高频率冲刺的时候，DDR2代替原有的DDR已经不可避免。
以下为各大品牌的DDR内存的测评报告。
三星（SAMSUNG）三星电子DDR2内存芯片外观三星电子有关DDR2内存芯片的编号规则如下：三星的编号还第16、17、18三位，我们没在此说明。
因此，这三位编号并不常见，一般用于OEM与特殊的领域，因而在此就不介绍了。
以前面的芯片照片为例，可以看出这是一枚容量为512Mbits、位宽为8bit、4个逻辑Bank、SSTL/1.8V接口、采用FBGA封装的DDR2-400芯片，并且是第三代产品。
海力士（Hynix）海力士DDR2内存芯片外观海力士的DDR2内存芯片的编号规则如下：这里需要指出的是，欧盟将从2006年7月1月起实施“有害物质限制(RoHS，Restriction Of Hazardous Substances)”法，所以目前几乎所有的电子设备生产厂商都努力生产出符合这一要求的产品。
因此，在海力士的封装材料中也特别注明了这一点。
根据编号规则，我们可以看出上面那枚芯片的规格是512Mbits容量、8bit位宽、4个逻辑Bank、SSTL_18接口（1.8V）、FBGA封装、普通封装材料、速度为DDR2-533（4-4-4），该产品内核版本为第一代。
尔必达（ELPIDA）海力士DDR2内存芯片外观海力士的DDR2内存芯片的编号规则如下：这里需要指出的是，欧盟将从2006年7月1月起实施“有害物质限制(RoHS，Restriction Of Hazardous Substances)”法，所以目前几乎所有的电子设备生产厂商都努力生产出符合这一要求的产品。
因此，在海力士的封装材料中也特别注明了这一点。
根据编号规则，我们可以看出上面那枚芯片的规格是512Mbits容量、8bit位宽、4个逻辑Bank、SSTL_18接口（1.8V）、FBGA封装、普通封装材料、速度为DDR2-533（4-4-4），该产品内核版本为第一代。
海力士内存mpn规则

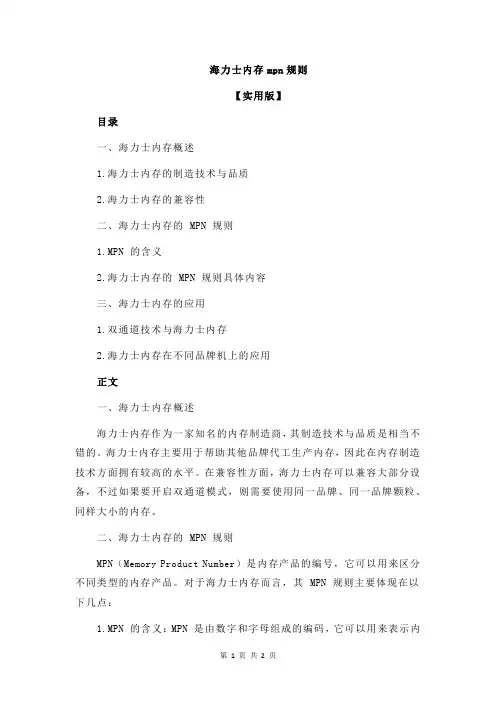

海力士内存mpn规则【实用版】目录一、海力士内存概述1.海力士内存的制造技术与品质2.海力士内存的兼容性二、海力士内存的 MPN 规则1.MPN 的含义2.海力士内存的 MPN 规则具体内容三、海力士内存的应用1.双通道技术与海力士内存2.海力士内存在不同品牌机上的应用正文一、海力士内存概述海力士内存作为一家知名的内存制造商，其制造技术与品质是相当不错的。
海力士内存主要用于帮助其他品牌代工生产内存，因此在内存制造技术方面拥有较高的水平。
在兼容性方面，海力士内存可以兼容大部分设备，不过如果要开启双通道模式，则需要使用同一品牌、同一品牌颗粒、同样大小的内存。
二、海力士内存的 MPN 规则MPN（Memory Product Number）是内存产品的编号，它可以用来区分不同类型的内存产品。
对于海力士内存而言，其 MPN 规则主要体现在以下几点：1.MPN 的含义：MPN 是由数字和字母组成的编码，它可以用来表示内存的类型、容量、速度等参数。
例如，HY5DU56822AT-H 这个编码中，HY 代表现代，5D 表示内存类型为 DDR SDRAM，U 表示工作电压为 2.5 伏，56 表示容量为 256M，8 表示位宽为 8 位，22 表示芯片密度为 22 纳米，AT 表示温度等级为 A 级，H 表示高速。
2.海力士内存的 MPN 规则具体内容：海力士内存的 MPN 规则主要根据内存的类型、容量、速度、工作电压、芯片密度、温度等级和高速标识等参数进行编制。
通过 MPN 编码，用户可以快速了解内存的相关信息，从而方便购买和使用。
三、海力士内存的应用1.双通道技术与海力士内存：双通道技术是一种提高内存带宽的技术，它可以让两个内存通道同时传输数据，从而提高数据传输效率。
海力士内存在双通道技术方面有着较好的表现，不过要实现双通道，需要使用同一品牌、同一品牌颗粒、同样大小的内存。
2.海力士内存在不同品牌机上的应用：由于海力士内存主要为其他品牌代工生产内存，因此在不同品牌机上可以看到海力士内存的应用。
+帮我查下这是什么型号的内存。HY5DU56822BT
~电压~ddr1 是2.5 ddr2是1.8 ddr3是1.6***************现代：HYNIX DDR SDRAM颗粒编号：HY XX X XX XX X X X X X X X - XX X1 2 3 4 5 6 7 8 9 10 11 12 - 13 14整个DDRSDRAM颗粒的编号，一共是由14组数字或字母组成，他们分别代表内存的一个重要参数，了解了他们，就等于了解了现代内存。
颗粒编号解释如下：1．HY是HYNIX的简称，代表着该颗粒是现代制造的产品。
2．内存芯片类型：（5D=DDR SDRAM）3．处理工艺及供电：（V：VDD=3.3V & VDDQ=2.5V；U：VDD=2.5V & VDDQ=2.5V；W：VDD=2.5V & VDDQ=1.8V；S：VDD=1.8V & VDDQ=1.8V）4．芯片容量密度和刷新速度：（64：64M 4K刷新；66：64M 2K刷新；28：128M 4K刷新；56：256M8K刷新；57：256M 4K刷新；12：512M 8K刷新；1G：1G 8K刷新）5．内存条芯片结构：（4＝4颗芯片；8＝8颗芯片；16＝16颗芯片；32＝32颗芯片）6．内存bank（储蓄位）：（1＝2 bank；2＝4 bank；3＝8 bank）7．接口类型：（1=SSTL_3；2=SSTL_2；3=SSTL_18）8．内核代号：（空白=第1代；A=第2代；B=第3代；C=第4代）9．能源消耗：（空白=普通；L=低功耗型）10．封装类型：（T=TSOP；Q=LOFP；F＝FBGA；FC＝FBGA（UTC:8x13mm））11．封装堆栈：（空白=普通；S=Hynix；K=M&T；J＝其它；M=MCP（Hynix）；MU＝MCP（UTC））12．封装原料：（空白=普通；P=铅；H＝卤素；R=铅+卤素）13．速度：（D43＝DDR400 3-3-3；D4=DDR4003-4-4；J＝DDR333；M＝DDR333 2-2-2；K＝DDR266A；H＝DDR266B；L＝DDR200）14．工作温度：（I=工业常温（-40 - 85度）；E=扩展温度（-25 - 85度））由上面14条注解，我们不难发现，其实最终我们只需要记住2、3、6、13等几处数字的实际含义，就能轻松实现对使用现代DDRSDRAM内存颗粒的产品进行辨别。
内存识别

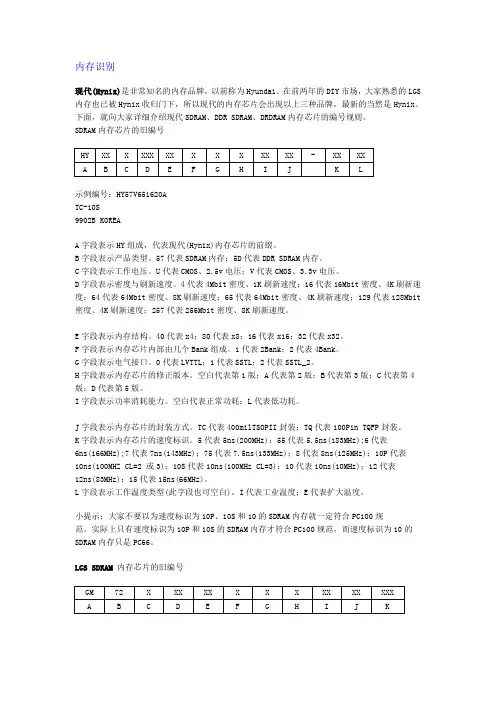

内存识别现代(Hynix)是非常知名的内存品牌，以前称为Hyundai。
在前两年的DIY市场，大家熟悉的LGS 内存也已被Hynix收归门下，所以现代的内存芯片会出现以上三种品牌，最新的当然是Hynix。
下面，就向大家详细介绍现代SDRAM、DDR SDRAM、DRDRAM内存芯片的编号规则。
SDRAM内存芯片的旧编号示例编号：HY57V651620ATC-10S9902B KOREAA字段表示HY组成，代表现代(Hynix)内存芯片的前缀。
B字段表示产品类型。
57代表SDRAM内存；5D代表DDR SDRAM内存。
C字段表示工作电压。
U代表CMOS、2.5v电压；V代表CMOS、3.3v电压。
D字段表示密度与刷新速度。
4代表4Mbit密度、1K刷新速度；16代表16Mbit密度、4K刷新速度；64代表64Mbit密度、8K刷新速度；65代表64Mbit密度、4K刷新速度；129代表128Mbit 密度、4K刷新速度；257代表256Mbit密度、8K刷新速度。
E字段表示内存结构。
40代表x4；80代表x8；16代表x16；32代表x32。
F字段表示内存芯片内部由几个Bank组成。
1代表2Bank；2代表4Bank。
G字段表示电气接口。
0代表LVTTL；1代表SSTL；2代表SSTL_2。
H字段表示内存芯片的修正版本。
空白代表第1版；A代表第2版；B代表第3版；C代表第4版；D代表第5版。
I字段表示功率消耗能力。
空白代表正常功耗；L代表低功耗。
J字段表示内存芯片的封装方式。
TC代表400milTSOPII封装；TQ代表100Pin TQFP封装。
K字段表示内存芯片的速度标识。
5代表5ns(200MHz)；55代表5.5ns(183MHz);6代表6ns(166MHz);7代表7ns(143MHz)；75代表7.5ns(133MHz)；8代表8ns(125MHz)；10P代表10ns(100MHZ CL=2 或3)；10S代表10ns(100MHz CL=3)；10代表10ns(10MHz)；12代表12ns(83MHz)；15代表15ns(66MHz)。
常用内存命名规则
常用内存命名规则常见内存芯片命名2010-06-08 21:13:23| 分类：个人日记| 标签：|字号大中小订阅三星（Samsung）内存具体含义解释：例：SAMSUNGK4S283232E-TC60 SDRAMK4H280838B-TCB0 DDRK4T51163QE-HCE6 DDR2K4B1G164E-HCE7 DDR3主要含义：第1位——芯片功能K，代表是内存芯片。
第2位——芯片类型4，代表DRAM。
9代表NAND FLASH第3位——芯片的更进一步的类型说明，S代表SDRAM、H代表DDR、T代表DDR2、B代表DDR3、G代表SGRAM。
第4、5位——容量和刷新速率，容量相同的内存采用不同的刷新速率，也会使用不同的编号。
64、62、63、65、66、67、6A代表64Mbit的容量；28、27、2A 代表128Mbit的容量；56、55、57、5A代表256Mbit的容量；51代表512Mbit 的容量。
第6、7位——数据线引脚个数，08代表8位数据；16代表16位数据；32代表32位数据；64代表64位数据。
第11位——连线“-”。
第14、15位——芯片的速率，如60为6ns；70为7ns；7B为7.5ns(CL=3)；7C 为7.5ns(CL=2)；80为8ns；10为10ns(66MHz)。
知道了内存颗粒编码主要数位的含义，拿到一个内存条后就非常容易计算出它的容量。
例如一条三星DDR内存，使用18片SAMSUNGK4H280838B-TCB0颗粒封装。
颗粒编号第4、5位“28”代表该颗粒是128Mbits，第6、7位“08”代表该颗粒是8位数据带宽，这样我们可以计算出该内存条的容量是128Mbits（兆数位）×16片/8bits=256MB（兆字节）。
注：“bit”为“数位”，“B”即字节“byte”，一个字节为8位则计算时除以8。
关于内存容量的计算，文中所举的例子中有两种情况：一种是非ECC内存，每8片8位数据宽度的颗粒就可以组成一条内存；另一种ECC内存，在每64位数据之后，还增加了8位的ECC 校验码。
如何通过颗粒编号,识别当今现代(HYNIX)内存条规格
如何通过颗粒编号，识别当今现代（HYNIX）内存条规格消费者通过查看颗粒编号的含义，以识别自己购买内存是否为正品的文章，已经很早就有人开始写了。
但随着现代新品颗粒的推出，以及对颗粒编号的调整，早期那些文章已经不能再担任帮助消费者识别真伪的重任。
而当今市场，不论是原厂还是兼容，使用现代HY内存颗粒的产品仍然十分常见，再加上消费者因新编号定义不明，而受骗上当的例子仍然存在，因此，我们将对现代颗粒的最新编号定义，对深圳市龙俊电子有限公司总代的现代SDRAM/DDR SDRAM/DDR2 SDRAM三种主流内存颗粒的编号一一进行说明。
一、DDR SDRAM：现在正值DDR SDRAM内存销售的鼎盛时期，颗粒制造厂稍有个风吹草动，都会影响到整个零售市场的内存价格。
现代的DDR SDRAM内存颗粒作为当今零售市场内存产品的主流选件，更是决定着整个内存市场走势的关键。
虽然，它并不是利润最高的产品，但由于是主流规格的原因，仍然是内存经销商“走量”的首选产品。
我们以新近上市的现代DDR 500内存的颗粒编号为例。
这种最新上市的DDR 500原厂现代内存，采用了编号为HY5DU56822CT-D5的内存颗粒。
从这组编号，我们可以了解到如下一些信息：这是一款DDR SDRAM内存，容量256MB，使用了8颗粒结构，并占用2个bank数，封装方式则采用了TSOP II结构。
究竟这些含义是如何被分辨出来的呢？下面我们就对现代DDR SDRAM内存的颗粒编号进行一些说明。
HYNIX DDR SDRAM颗粒编号：整个DDR SDRAM颗粒的编号，一共是由14组数字或字母组成，他们分别代表内存的一个重要参数，了解了他们，就等于了解了现代内存。
颗粒编号解释如下：1．HY是HYNIX的简称，代表着该颗粒是现代制造的产品。
2．内存芯片类型：（5D=DDR SDRAM）3．处理工艺及供电：（V：VDD=3.3V & VDDQ=2.5V；U：VDD=2.5V & VDDQ=2.5V；W：VDD=2.5V & VDDQ=1.8V；S：VDD=1.8V & VDDQ=1.8V）4．芯片容量密度和刷新速度：（64：64M 4K刷新；66：64M 2K刷新；28：128M 4K刷新；56：256M 8K刷新；57：256M 4K刷新；12：512M 8K刷新；1G：1G 8K刷新）5．内存条芯片结构：（4＝4颗芯片；8＝8颗芯片；16＝16颗芯片；32＝32颗芯片）6．内存bank（储蓄位）：（1＝2 bank；2＝4 bank；3＝8 bank）7．接口类型：（1=SSTL_3；2=SSTL_2；3=SSTL_18）8．内核代号：（空白=第1代；A=第2代；B=第3代；C=第4代）9．能源消耗：（空白=普通；L=低功耗型）10．封装类型：（T=TSOP；Q=LOFP；F＝FBGA；FC＝FBGA（UTC:8x13mm））11．封装堆栈：（空白=普通；S=Hynix；K=M&T；J＝其它；M=MCP（Hynix）；MU＝MCP（UTC））12．封装原料：（空白=普通；P=铅；H＝卤素；R=铅+卤素）13．速度：（D43＝DDR400 3-3-3；D4=DDR400 3-4-4；J＝DDR333；M＝DDR333 2-2-2；K＝DDR266A；H＝DDR266B；L＝DDR200）14．工作温度：（I=工业常温（-40 - 85度）；E=扩展温度（-25 - 85度））由上面14条注解，我们不难发现，其实最终我们只需要记住2、3、6、13等几处数字的实际含义，就能轻松实现对使用现代DDR SDRAM内存颗粒的产品进行辨别。
从内存条芯片编号看内存条的大小
从内存条芯片编号看内存条的大小(2009-11-22 08:12:39)转载▼标签：刷新速度tsop封装字段ddr266台湾itSDRAM 内存芯片的新编号HY XX X XX XX X X XX X X X-XX XA B C D E F G H I J K L MA字段由HY组成，代表现代(Hynix)内存芯片的前缀。
B字段表示产品类型。
57代表SDRAM内存。
C字段表示工作电压。
V代表VDD电压为3.3V、VDDQ电压为3.3V；Y代表VDD电压为3.0V、VDDQ电压为3.0v；U代表VDD电压为2.5V、VDDQ电压为2.5V；W代表VDD电压为2.5V、VDDQ电压为1.8V；S代表VDD电压为1.8V、VDDQ电压为1.8V/ D字段表示密度与刷新速度。
16代表16Mbit密度、2K刷新速度；32代表32Mbit密度、4K刷新速度；64代表64Mbit密度、4K刷新速度；28代表128Mbit密度、4K刷新速度；2A代表128Mbit密度(TCSR)、4K刷新速度；56代表256Mbit密度、8K刷新速度；12代表512Mbit密度、8K刷新速度。
E字段表示内存结构。
4代表x4；8代表x8；16代表x16 ;32代表x32。
F字段表示内存芯片内部由几个Bank组成。
1代表2Bank；2代表4Bank。
G字段表示电气接口。
0代表LVTTL；1代表SSTL_3。
H字段表示内存芯片的修正版本。
空白或H代表第1版；A或HA代表第2版；B或HB代表第3版；C或HC代表第4版。
也有一些特殊的编号规则，如：编号为HY57V64420HFT是第7版；编号为HY57V64420HGT和HY57V64820HGT是第8版；编号为HY57V28420AT是第3版；编号为HY57V56420HDT是第5版。
I字段表示功率消耗能力。
空白代表正常功耗；L代表代功耗；S代表超代功耗。
J字段表示内存芯片的封装方式。
芯片上面的16位编号
芯片上面的16位编号
芯片上面的16位编号是三星内存芯片的型号编码，用于标识芯片的各种参数和特性。
这个编码包含了丰富的信息，如芯片的功能、类型、容量、工作速率等。
具体来说，这个16位编号的各个部分代表了不同的含义：
1. 第1位——芯片功能K，代表是内存芯片。
2. 第2位——芯片类型4，代表DRAM。
3. 第3位——芯片的更进一步的类型说明，S代表SDRAM、H 代表DDR、G代表SGRAM。
4. 第4、5位——容量和刷新速率，容量相同的内存采用不同的刷新速率，也会使用不同的编号。
例如，64、62、63、65、66、67、6A代表64Mbit的容量；28、27、2A代表128Mbit的容量；56、55、57、5A代表256Mbit的容量；51代表512Mbit的容量。
5. 第6、7位——数据线引脚个数，08代表8位数据；16代表16位数据；32代表32位数据；64代表64位数据。
6. 第11位——连线“-”。
7. 之后的几位可能包含了关于内存芯片组成、内存芯片密度、刷新、内存排数、内存接口、内存版本以及电源供应等的信息。
通过解读这个16位编号，我们可以了解到三星内存芯片的各种详细参数和特性，为购买和使用提供参考。
HynixDDR型号编码规则
HynixDDR型号编码规则Updated: Apr. 2008H 5 X X XX X X X X X - XX XHYNIX MEMORY PRODUCT FAMILYPOWER SUPPLYDENSITY & REFRESHORGANIZATION CODENUMBER OF BANKSOPERATING TEMPERATURE &POWER CONSUMPTIONSPEED(tCL-tRCD-tRP)PACKAGE MATERIALDIE GENERATION: VDD =2.5V & VDDQ = 2.5V5: DRAMU: 64M / 4K REF / 64ms : 128M / 4K REF / 64ms : 256M / 8K REF / 64ms : 512M / 8K REF / 64ms64122551862: x8: x16: x32: 2 Banks : 4 BanksC E I L G J: Commercial Temp 1)Normal Power : Extended Temp 2) & Normal Power : Industrial Temp 3) & Normal Power : Commercial Temp 1) & Low Power : Extended Temp 2) & Low Power : Industrial Temp 3) & Low Power: Leaded: Lead free (ROHS 4) Compliant): Lead & Halogen free (ROHS 4) Compliant): Wafer onlyL P R A : 1st : 2nd : 3rd : 4th : 5th : 6th : 7th : 8thM A B C D E F GNote:1) Commercial Temperature : 0℃~70℃2) Extended Temperature: -25℃~85℃3) Industrial Temperature: -40℃~85℃4) ROHS : Restriction Of Hazardous SubstancesPACKAGE TYPET F M W: TSOP-II: FBGA (Wire Bond): FBGA / DDP (Dual Die Package): Wafer12K2 : DDR266A 2-3-3K3 : DDR266B 2.5-3-3J3 : DDR333 2.5-3-3E3 : DDR400 3-3-3E4 : DDR400 3-4-4F4 : DDR500 3-4-4FA : DDR500 4-4-4PRODUCT MODED: DDR1 2 3 4 5 6 7 8 9 10 11 12 13 14Mobile SDR / DDR PART NUMBERING DDR2DDR SDRAM PART NUMBERINGLast Updated: Sep. 2007HY XX X XX XX X X X X X X X - XX XHYNIX MEMORYPRODUCT FAMILYPROCESS & POWER SUPPLYDENSITY & REFRESHORGANIZATION# of BANKINTERFACETEMPERATURESPEEDPACKAGE MATERIALPACKAGE TYPEPOWER CONSUMPTIONDIE GENERATION: VDD=3.3V & VDDQ=2.5V : VDD=2.5V & VDDQ=2.5V : VDD=2.5V & VDDQ=1.8V : VDD=1.8V & VDDQ=1.8V 5D: DDR SDRAMV U W S: 64M 4K Refresh : 64M 2K Refresh : 128M 4K Refresh : 256M 8K Refresh : 256M 4K Refresh : 512M 8K Refresh : 1G 8K Refresh 6466285657121G481632: x4: x8: x16: x32: 2Banks : 4Banks : 8Banks123123: SSTL_3: SSTL_2: SSTL_18Blank E I : Commercial (0℃~70℃): Extended (-25℃~85℃): Industrial (-40℃~85℃)D5D43J K H L 54: DDR500 3-3-3: DDR400 3-3-3: DDR333 2.5-3-3: DDR266A 2-3-3: DDR266B 2.5-3-3: DDR200 2-2-2: 200MHz 3-4-4: 250MHz 3-4-4: Normal: Lead free(ROHS* Compliant): Lead & Halogen free (ROHS* Compliant)BLANK P RT Q F: TSOP : LQFP : FBGA: Normal : Low PowerBLANK L: 1st Gen.: 2nd Gen.: 3rd Gen.: 4th Gen.BLANK A B CAll DDR SDRAMs follow above Part Numbering System.* ROHS (Restriction Of Hazardous Substances)DDR SDRAM PART NUMBERINGPACKAGE STACKBLANK S K J M: Single Die : Hynix Stack : M & T Stack : Others Stack : Hynix DDP。
学会识别内存的颗粒编号
学会识别内存的颗粒编号一、现代（hynix）DDR2内存颗粒编号规则现代DDR2内存颗粒HY5PS12821 F-C4就是这颗现代DDR2内存颗粒的编号，我们现在将其分为9部分，一一为大家作个解释。
1、HY：现代内存2、5P：DDR23、S：工作电压1.8V4、12：512MB容量，如果是28则为128MB、56则为256MB、1G则为1GB、2G则为2GB5、8：位宽×8，如果是4则位宽为×4、16则为×16、32则为×326、2：逻辑Bank数量为4Banks，如果是1则为2Banks、3则为8Banks7、1：接口类型为SSTL-18，如果是2则为SSTL-28、F：封装类型为FBGA Single Die，如果是S则为FBGA Stack、M则为FBGA DDP9、C4：速度为DDR2 5333 4-4-4，如果是S6则为DDR2 800 6-6-6、S5则为DDR2 800 5-5-5、Y6为DDR2 677 6-6-6、Y5为DDR2 677 5-5-5、Y4为DDR2 677 4-4-4、C5为DDR2 533 5-5-5、C3为DDR2 533 3-3-3。
二、三星DDR2内存颗粒编号规则三星DD2内存颗粒K4T51083QB-GCD5就是这颗三星DDR2内存颗粒的编号，我们将其分为10部分，下面就为大家一一解释。
1、K4：Memory DRAM2、T：DDR23、51：512MB容量，如果为56则是256MB容量，1G为1GB容量，2G为2GB容量4、08：×8位宽，如果是04则位宽为×4、06为×4 Stack、07为×8 Stack、16为×165、3：逻辑Bank数量为4Banks，如果是4则为8Banks6、Q：接口类型工作电压为SSTL 1.8V7、B：产品版本为3rd Generation，C为4th Generation，DEFGH依此类推8、G：封装类型为FBGA，如果是S则为FBGA（Small）、Z为FBGA-LF、Y则为FGBA-LF（Small）9、C：普通能耗，如果是L则为低能耗10、D5：速度为DDR2 533 4-4-4，如果是D6则为DDR2 677 4-4-4，如果是E6则为DDR2677 5-5-5，如果是F7则为DDR2 800 6-6-6。
海力士内存编码规则
海力士内存编码规则
海力士是一家知名的内存存储设备制造商，其内存编码规则是它在生产内存产品时所遵循的一系列规则和标准。
海力士内存编码规则包括以下几个方面：
1. 容量编码规则：海力士内存产品通常以基于二进制的容量规格进行编码。
例如，常见的8GB内存模块将被标记为8GB，其中1GB等于1,024MB，而1MB等于1,024KB，1KB等于1,024字节。
通过这种编码规则，用户能够快速准确地了解内存产品的容量。
2. 速度编码规则：海力士内存产品还采用了速度编码规则，用于标识内存模块的传输速度。
速度编码通常以DDR标记，代表“双倍数据率”。
例如，DDR2表示内存模块的传输速度为DDR（即原始速度）的两倍。
DDR速度编码依次递增，如DDR3、DDR4等，随着技术的进步，传输速度也不断提高。
3. 接口编码规则：海力士内存产品还遵循不同的接口编码规则。
最常见的接口是DIMM（双列直插式内存模块）和SODIMM（小型双列直插式内存模块），它们分别应用于台式机和笔记本电脑。
接口编码规则有助于确保内存模块与计算机硬件的兼容性。
4. 电压编码规则：海力士内存产品还根据其工作电压进行编码。
例如，DDR3内存模块通常分为工作电压为1.5V和1.35V的两种。
通过电压编码规则，用户可以选择适合其计算机硬件要求的内存产品。
综上所述，海力士内存编码规则是该公司在生产内存产品时所遵循的一系列规则和标准，包括容量编码规则、速度编码规则、接口编码规则和电压编码规则。
这些规则有助于用户快速准确地了解和选择适合其需求的海力士内存产品。
DDR内存常用品牌颗粒识别
DDR 内存常用品牌颗粒识别详解海力士(现代)内存海力士内存颗粒编号一般分为14个部分1. HY 表示海力士内存2.产品家族，“5D”表示DDR 内存3.工作电压V 表示VDD=3.3V ，VDDQ=2.5V U 表示VDD=2.5V ，VDDQ=2.5V W 表示VDD=2.5V ，VDDQ=1.8V S 表示VDD=1.8V ，VDDQ=1.8V 4.容量和刷新设置 64表示64Mb 、4K 刷新 66表示64Mb 、2K 刷新 28表示128Mb 、4K 刷新 56表示256Mb 、8K 刷新 57表示256Mb 、4K 刷新 12表示512Mb 、8K 刷新 1G 表示1Gb 、8K 刷新 5.颗粒位宽 4表示X4 8表示X8 16表示X16 32表示X326.表示逻辑BANK 数量 1表示2bankS 2表示4BANKS 3表示8BANKS7.接口类型1表示SSTL ＿3 2表示SSTL ＿2 3表示SSTL ＿18 8.颗粒版本“空白”表示第一代生产 A 表示第二代 B 表示第三代 C 表示第四代 9.能耗水准“空白”表示大众商用型、普通能耗 L 表示大众商用型、低能耗10.封装形式 T 表示TSOP Q 表示LQFP F 表示FBGAFC 表示FBGA （UTC ：8X13mm ） 11.表示堆叠封装 “空白”表示普通S 表示Hynix K 表示M&T J 表示其他M 表示MCP （Hynix ） MU 表示MCP （UTC ） 12.封装材料 空白 表示普通材料 P 表示铅 H 表示卤素 R 表示铅和卤素 13.颗粒性能D43表示DDR400（3-3-3） D3表示DDR400（3-4-4） J 表示DDR333M 表示DDR266（2-2-2） K 表示DDR266A H 表示DDR226B L 表示DDR200 14.工作需求温度 I 表示工业常温40-85度 E 扩展温度零下25-85三星DDR 内存三星内存颗粒一般分为17部分1.K 表示内存2.内存类别 4表示DRAM3.内存子类别 H 表示DDR T 表示DDR2 4-5.代表容量 28表示128Mb 56表示256Mb 51表示512Mb 1G 表示1Gb 2G 表示2Gb 6-7.表示位宽 04表示X4 32表示X32 06表示X4 Stack 07表示X8 Stack 16表示X16 8.表示BANK 数量 3表示4BANK 4表示8BANK9.表示接口类型与电压8表示接口类型为SSTL ＿2 工作电压2.5V Q 表示接口类型SSTL 工作电压1.8V 10.产品版本 M 1代 A 2代 B 3代 C 4代 D 5代 E 6代 F 7代 G 8代 H 9代生产 11.封装类型 T 表示TSOP2S 表示 sTSOP2 G 表示FBGAU 表示TSOP2（LEAD FREE ）Z 表示FBGA （LEAD FREE ）12.工作温度、能耗C 大众商用型能 、普通能耗 工作温度0-70 L 大众商用型能 、低通能耗 0-70I 工业型、普通能耗40-85 13-14.频率延迟 CC DDR400 3-3-3 C4 DDR400 3-4-4 C5 DDR466 3-4-4 B3 DDR333 2.5-3-3 AA DDR266 2-2-2 A2 DDR266 2-3-3 BO DDR266 2.5-3-3 15-17.OEM 时常保留标号位置英飞凌内存英飞凌内存颗粒编号一般分10个部分1.HY B 表示英飞凌内存（与海力士有区别 注意）2.工作电压 39表示3.3V 25表示2.5V 18表示1.8V 3.内存类型 S 表示SDR D 表示DDR T 表示DDR24.容量 略5.产品结构 40表示X4 80表示X816表示X166.产品变化，0表示标准产品7. 版本号字母表中的顺序越靠后越新例如A1代B2代C3代...8.封装类型C FBGA（含铅）T TSOP 400mil（含铅）E TSOP 400mil（无铅无卤）F FBGA（无铅无卤）G 堆叠TSOP（无铅无卤）9.能耗标准空白表示普通能耗L 低能耗10.颗粒性能5 DDR400B 3-3-36 DDR333 2.5-3-37 DDR266A 2-3-37F DDR266 2-2-27.5 DDR266B 2.5-3-38 DDR200 2-2-2。
从内存条芯片编号看内存条的大小
从内存条芯片编号看内存条的大小(2009-11-22 08:12:39)标签：SDRAM 内存芯片的新编号A字段由HY组成，代表现代(Hynix)内存芯片的前缀。
B字段表示产品类型。
57代表SDRAM内存。
C字段表示工作电压。
V代表VDD电压为3.3V、VDDQ电压为3.3V；Y代表VDD电压为3.0V、VDDQ电压为3.0v；U代表VDD电压为2.5V、VDDQ电压为2.5V；W代表VDD电压为2.5V、VDDQ电压为1.8V；S代表VDD电压为1.8V、VDDQ电压为1.8V/D字段表示密度与刷新速度。
16代表16Mbit密度、2K刷新速度；32代表32Mbit密度、4K刷新速度；64代表64Mbit密度、4K刷新速度；28代表128Mbit密度、4K刷新速度；2A代表128Mbit密度(TCSR)、4K刷新速度；56代表256Mbit密度、8K刷新速度；12代表512Mbit密度、8K刷新速度。
E字段表示内存结构。
4代表x4；8代表x8；16代表x16 ;32代表x32。
F字段表示内存芯片内部由几个Bank组成。
1代表2Bank；2代表4Bank。
G字段表示电气接口。
0代表LVTTL；1代表SSTL_3。
H字段表示内存芯片的修正版本。
空白或H代表第1版；A或HA代表第2版；B或HB代表第3版；C或HC代表第4版。
也有一些特殊的编号规则，如：编号为HY57V64420HFT是第7版；编号为HY57V64420HGT和HY57V64820HGT是第8版；编号为HY57V28420AT是第3版；编号为HY57V56420HDT是第5版。
I字段表示功率消耗能力。
空白代表正常功耗；L代表代功耗；S代表超代功耗。
J字段表示内存芯片的封装方式。
T代表TSOP封装；K代表Stack封装(Type1)；J代表Stack封装(Type2)。
K字段表示内存芯片的封装材料。
空白代表正常；P代表Pb free；H代表Halogen free；R代表Pb & Halogen free。
如何看内存条型号(容量)
金士顿KVR***X**（s）C*/***12外频3456延迟时间78容量1.KVR代表kingston value RAM2.外频速度单位：兆赫3.一般为X4. 64为没有ECC；72代表有ECC5.有S字符表示笔记本专用内存，没有S字符表示普通的台式机或是服务器内存6. 一般为C C3：CAS=3；C2.5：CAS=2.5；C2：CAS=27.分隔符号8.内存的容量我们以金士顿ValueRAM DDR内存编号为例：编号为ValueRAM KVR400X64C25/256这条内存就是.金士顿ValueRAM外频400MHZ不带有ECC校验CAS=2.5256M内存HY（现代HYNIX）现代是韩国著名的内存生产厂，其产品在国内的占用量也很大.HY的编码规则：HY 5X X XXX XX X X X X－XX XX1 2 3 4 5 6 7 8 9 10 11定义：1、HY代表现代.2、一般是57，代表SDRAM.3、工艺：空白则是5V, V是3V, U是2.5V.4、内存单位容量和刷新单位：16：16M4K刷新；64：64M，8K刷新；65：64M，4K刷新；128：128M，8K刷新；129：128M，4K刷新.5、数据带宽：40：4位，80：8位，16：16位，32：32位.6、芯片组成：1：2BANK，2：4BANK；3：8BANK；7、I／O界面：一般为08、产品线：从A－D系列9、功率：空白则为普通，L为低功耗.10、封装：一般为TC（TSOP）11、速度：7：7NS，8：8NS，10P：10NS（CL2&3），10S：10NS，（PC100，CL3），10：10NS，12：12NS，15：15NSLGS(LG Semicon)LGS的内存编码规则：GM 72 X XX XX X X X X X XXX1 2 3 4 5 6 7 8 9 10 11定义：1、GM代表LGS公司.2、72代表SDRAM.3、V代表3V电压.4、内存单位容量和刷新单位：其中：16：16M，4K刷新；17：16M，2K刷新；28：128M，4K刷新；64：64M，16K刷新.65：64M，8K刷新；66：64M，4K刷新.5、数据带宽：4：4位，8：8位，16：16位，32：32位.6、芯片组成：1：1BAND，2：2BANK，4：4BANK，8：8BANK7、I／O界面：一般为18、产品系列：从A至F.9、功耗：空白则是普通，L是低功10、封装模式：一般为T（TSOP）11、速度：其中：8：8NS，7K：10NS（CL2），7J（10NS，CL2&3），10K（10NS[一说15NS]，PC66），12（12NS，83HZ），15（15NS，66HZ）SEC（三星SAMSUNG）做为韩国著名的电器厂商，三星的重要性不必多说，在内存方面，三星的产量虽然不及上两者大，但是三星一直专注于高品质、高性能的产品.三星的标识不是很容易的就可以读出来，而且三星的产品线较全，所以品种非常多，此处仅供普通SDRAM参考.SEC编码规则：KM4 XX S XX 0 X X XT－XX1 2 3 4 5 6 7 89 10 111、KM代表SEC三星，此处编码一般均为4.2、数据带宽：4：4位，8：8位，16：16位，32：32位.3、一般均为S4、这个数乘以S前边的位数就是内存的容量.5、一般均为06、芯片组成：2：2BANK，3：4BANK7、I／O界面：一般为08、版本号9、封装模式：一般为T：TSOP10、功耗：F低耗，G普通11、速度：7：7NS，8：8NS，H：10NS（CL2&3），L：10NS（CL3），10：10NS. Micron（美光）以MT48LC16M8A2TG-75这个编号来说明美光内存的编码规则.含义：MT——Micron的厂商名称.48——内存的类型.48代表SDRAM；46代表DDR.LC——供电电压.LC代表3V；C代表5V；V代表2.5V.16M8——内存颗粒容量为128Mbits，计算方法是：16M（地址）×8位数据宽度.A2——内存内核版本号.TG——封装方式，TG即TSOP封装.-75——内存工作速率，-75即133MHz；-65即150MHz.实例：一条MicronDDR内存条，采用18片编号为MT46V32M4-75的颗粒制造.该内存支持ECC功能.所以每个Bank是奇数片内存颗粒.其容量计算为：容量32M×4bit×16片/8=256MB（兆字节）.Winbond（华邦）含义说明：WXXXXXXXX123451、W代表内存颗粒是由Winbond生产2、代表显存类型：98为SDRAM，94为DDRRAM3、代表颗粒的版本号：常见的版本号为B和H；4、代表封装，H为TSOP封装，B为BGA封装，D为LQFP封装5、工作频率:0：10ns、100MHz；8：8ns、125MHz；Z：7.5ns、133MHz；Y：6.7ns、150MHz；6：6ns、166MHz；5：5ns、200MHZMosel（台湾茂矽）台湾茂矽科技是台湾一家较大的内存芯片厂商，对大陆供货不多，因此我们熟悉度不够.这颗粒编号为V54C365164VDT45，从编号的6、7为65表示单颗粒为64/8＝8MB，从编号的8、9位16可知单颗粒位宽16bit，从编号的最后3位T45可知颗粒速度为4.5ns NANYA（南亚）、Elixir、PQI、PLUSS、Atl、EUDAR南亚科技是全球第六大内存芯片厂商，也是去年台湾内存芯片商中唯一盈利的公司，它在全球排名第五位.这颗显存编号为NT5SV8M16CT-7K，其中第4位字母“S”表示是SDRAM 显存，6、7位8M表示单颗粒容量8M，8、9位16表示单颗粒位宽16bit，-7K表示速度为7ns.Kingmax(胜创)Kingmax内存采用TinyBGA的封装方式，所以芯片大小是TSOP封装内存的三分之一.在同等空间下TinyBGA封装可以将存储容量提高三倍，而且体积更小、更薄，其金属基板到散热体的最有效散热路径仅有0.36mm，线路阻抗也小，因此具有良好的超频性能和稳定性.Kingmax SDRAM内存目前有PC150、PC133、PC100三种.其中PC150内存实际上是能上150外频且能稳定在CL=3（有些能上CL=2）的极品PC133内存条，该类型内存的REV1.2版本主要解决了与VIA 694X芯片组主板兼容问题，因此要好于REV1.1版本.KINGMAX PC150内存最后两位编号为-6，PC-133内存最后两位编号为-07；而PC100内存芯片有两种情况：部分是-8的（例如编号KSV884T4A0-08），部分是-7的（例如编号KSV884T4A0-07）.Geil(金邦、原樵风金条) 金邦金条分为“金、红、绿、银、蓝”五种内存条，各种金邦金条的SPD均是确定的，对应不同的主板.其中：红色金条是PC133内存；金色金条针对PC133服务器系统，适合双处理器主板；绿色金条是PC100内存；蓝A色金条针对AMD750/760 K7系主板，面向超频玩家；蓝V色金条针对KX133主板；蓝T色金条针对KT-133主板；银色金条是面向笔记本电脑的PC133内存.金邦内存芯片编号：GL2000 GP 6 LC 16M8 4 TG -7 AMIR 00 32其中GL2000代表芯片类型GL2000=千禧条TSOPs即小型薄型封装，金SDRAM=BLP；GP代表金邦科技的产品；6代表产品家族（6=SDRAM）；LC代表处理工艺（C=5V Vcc CMOS，LC=0.2微米3.3V Vdd CMOS，V=2.5V Vdd CMOS）；16M8是设备号码（深度*宽度，内存芯片容量= 内存基粒容量* 基粒数目= 16 * 8 = 128Mbit，其中16 = 内存基粒容量；8 = 基粒数目；M = 容量单位，无字母=Bits，K=KB，M=MB，G=GB）；4表示版本；TG是封装代码（DJ=SOJ，DW=宽型SOJ，F=54针4行FBGA，FB=60针8*16 FBGA，FC=60针11*13FBGA，FP=反转芯片封装，FQ=反转芯片密封，F1=62针2行FBGA，F2=84针2行FBGA，LF=90针FBGA，LG=TQFP，R1=62针2行微型FBGA，R2=84针2行微型FBGA，TG=TSOP （第二代），U=μBGA）；-7是存取时间（7=7ns（143MHz））；AMIR是内部标识号.以上编号表示金邦千禧条，128MB，TSOP II封装，0.2微米3.3V，Vdd CMOS制造工艺，7ns、143MHz速度.MT（MICRON美凯龙）美凯龙是美国著名的计算机生产商，同时也是一家计算机设备制造商，其内存的产品闻名全美国，被广泛的机器所采用.美凯龙内存的品质优异，但价格较韩国的产品略高.MT48 XX XX M XX AX TG－XX X1 2 3 4 5 6 7 8 9 101、MT代表美凯龙MICRON2、48代表SDRAM.3、一般为LC：普通SDRAM4、此数与M后位数相乘即为容量.5、一般为M6、位宽：4：4位，8：8位，16：16位，32：32位7、AX代表write Recovery(twr)，A2则代表twr=2clk8、TG代表TSOP封装模式.9、速度：7：7NS，75：7．5NS，8X：8NS（其中X为从A到E：读取的周期分别是：333，323，322，222，222，所以D和E较好），10：10NS10、如有L则为低功耗，空白则为普通.HITACHI（日立HITACHI）日立是日本的著名的微电子生产厂，其内存虽然在市场上占有量不大，但品质还是不错的！HM 52 XX XX 5 X X TT－XX1 2 3 4 5 6 7 8 91、HM代表日立.2、52代表SDRAM，51则为EDO3、容量4、位宽：40：4位，80：8位，16：16位5、一般为56、产品系列：A－F7、功耗：L为低耗，空白则为普通8、TT为TSOP封装模式9、速度：75：7．5NS，80：8NS，A60：10NS（CL2&3），B60：10NS（CL3）SIEMENS（西门子）西门子是德国最大的产业公司，其产品包罗万向，西门子的电子产品也是欧洲最大的品牌之一（另一是PHILIPS）.西门子的内存产品多为台湾的OEM厂商制造的，产品品质还算不错. HYB39S XX XX 0 X T X －X1 2 3 4 5 6 7 8 91、HYB代表西门子2、39S代表SDRAM3、容量4、位宽：40：4位，80：8位，16：16位5、一般为06、产品系列7、一般为T8、L为低耗，空白为普通9、速度：6：6NS，7：7NS，7．5：7．5NS，8：8NS（CL2），8B：10NS（CL3），10：10NS FUJITSU（富士通FUJITSU）富士通是日本专业的计算机及外部设备制造商，他的内存产品主要是供应OEM商，市场上仅有少量零售产品.MB81 X XX XX X2 X－XXX X FN1 2 3 4 5 6 7 8 91、MB81代表富士通的SDRAM2、PC100标准的多为F，普通的内存为13、容量4、位宽：4：位，8：8位，16：16位，32：32位5、芯片组成：22：2BANK，42：4BANK6、产品系列7、速度：60：6NS，70：7NS，80：8NS，102：10NS（CL2&3），103：10NS（CL3），100：10NS，84：12NS，67：15NSTOSHIBA（东芝）东芝是日本著名的电器制造商，其在高端领域也有产品，例如计算机产品及通讯卫星等等.TOSHIBA的内存产品在市场上见到的不多.TC59S XX XX X FT X－XX1 2 3 4 5 6 7 81、TC代表东芝2、59S代表普通SDRAM3、容量：64：64MBIT，128：128MBIT4、位宽：04：4位，08：8位，16：16位，32：32位5、产品系列：A－B百度文库6、FT为TSOP封装模式7、空白为普通，L为低功耗8、速度；75：7．5NS，80：8NS，10：10NS（CL3）MITSUBISHI（三菱）三菱是日本的一家汽车制造公司，因其多元化发展，所以在IT业和家电业也有产品，三菱的微集成电路技术不同一般，所以其在内存领域也占有一席之地，因为速度、品质优异，而成为INTEL的PII／PIIICPU的缓存供应商.普通SDRAM方面，因为较贵，所以市场上少见. M2 V XX S X 0 X TP－XX X1 2 3 4 5 6 7 8 9 101、M2代表三菱产品2、I／O界面.一般为V3、容量4、一般为S，说明是SDRAM5、位宽：2：4位，3：8位，4：16位6、一般为07、产品系列8、TP代表TSOP封装9、速度：8A：8NS，7：10NS（CL2&3），8：10NS（CL3），10：10NS.10、空白为普通，L为低耗.11。
现代内存颗粒型号命名
GM,代表LGS产品.72,代表SDRAM.66,代表64M8,代表8bit位宽4,代表4个芯片T,代表TSOP2封装75,代表133MHZ内存条一般都有标注大小，如果没有就要看颗粒的编号了，给个你看看：samsung内存例：samsungk4h280838b-tcb0第1位——芯片功能k，代表是内存芯片。
第2位——芯片类型4，代表dram。
第3位——芯片的更进一步的类型说明，s代表sdram、h代表ddr、g代表sgram。
第4、5位——容量和刷新速率，容量相同的内存采用不同的刷新速率，也会使用不同的编号。
64、62、63、65、66、67、6a代表64mbit的容量；28、27、2a代表128mbit的容量；56、55、57、5a代表256mbit的容量；51代表512mbit的容量。
第6、7位——数据线引脚个数，08代表8位数据；16代表16位数据；32代表32位数据；64代表64位数据。
第11位——连线“-”。
第14、15位——芯片的速率，如60为6ns；70为7ns；7b为7.5ns(cl=3)；7c为7.5ns(cl=2)；80为8ns；10为10ns(66mhz)。
知道了内存颗粒编码主要数位的含义，拿到一个内存条后就非常容易计算出它的容量。
例如一条三星ddr内存，使用18片samsungk4h280838b-tcb0颗粒封装。
颗粒编号第4、5位“28”代表该颗粒是128mbits，第6、7位“08”代表该颗粒是8位数据带宽，这样我们可以计算出该内存条的容量是128mbits（兆数位）×16片/8bits=256mb（兆字节）。
注：“bit”为“数位”，“b”即字节“byte”，一个字节为8位则计算时除以8。
关于内存容量的计算，文中所举的例子中有两种情况：一种是非ecc内存，每8片8位数据宽度的颗粒就可以组成一条内存；另一种ecc内存，在每64位数据之后，还增加了8位的ecc校验码。
紫光内存 编码规则
紫光内存编码规则
紫光内存的编码规则是基于直接映射的方式，其中一个内存单元对应一个地址。
每个内存单元存储的二进制数值对应一个特定的数据。
紫光内存的编码规则包括以下几个方面：
1. 地址编码规则：紫光内存的地址编码规则通常使用二进制表示，每个地址由一串二进制数字组成。
地址的长度决定了内存的容量范围，如32位和64位地址分别对应4GB和16EB的存储容量。
2. 数据编码规则：紫光内存中存储的数据通常使用二进制编码。
数据可以是不同长度的二进制数值，如8位、16位、32位或
64位等。
不同长度的数据可以表示不同范围的数值。
3. 存储方式编码规则：紫光内存的数据存储方式是按字节顺序存储的，即每个字节依次存储在连续的内存单元中。
数据存储方式的编码规则可以决定数据的读取和写入顺序，如小端序和大端序等。
4. 地址映射规则：紫光内存的地址映射规则用于将逻辑地址转换为物理地址。
逻辑地址是程序代码中使用的地址，物理地址是内存实际的存储地址。
地址映射规则根据内存的组织结构和存储容量，将逻辑地址映射到对应的物理地址。
总的来说，紫光内存的编码规则决定了内存单元的地址和存储的数据之间的映射关系，以及数据的存储方式和地址的映射规
则。
这些编码规则对于计算机系统的正常运行和数据的读写操作至关重要。
海力士内存mpn规则
海力士内存mpn规则海力士内存MPN规则解析一、引言随着计算机技术的不断发展，内存作为计算机的重要组成部分，对于计算机的性能和运行速度起着至关重要的作用。
而海力士作为一家知名的内存制造商，其内存产品备受消费者的青睐。
本文将对海力士内存的MPN规则进行详细解析，以帮助读者更好地了解和选择海力士内存产品。
二、什么是MPN规则MPN是Manufacturers Part Number的缩写，即制造商零件编号。
在海力士内存中，MPN规则是一种独特的编号系统，用于标识和区分不同型号和规格的内存产品。
通过MPN规则，消费者可以快速准确地找到自己所需的内存产品。
三、MPN规则的构成海力士内存的MPN规则通常由多个部分组成，每个部分都代表着特定的信息。
下面是一个典型的海力士内存MPN规则的构成示例：1. 品牌代码：海力士内存的品牌代码是HYN，代表着该内存产品是由海力士生产的。
2. 容量代码：容量代码用于表示内存的存储容量，常见的代码有2G、4G、8G等。
3. 速度代码：速度代码表示内存的工作速度，常见的代码有DDR3、DDR4等。
4. 芯片型号：芯片型号代表着内存产品所采用的芯片型号，不同的芯片型号具有不同的性能和特点。
5. 套件配置：套件配置表示内存产品的组合方式，常见的配置有单条、双条、四条等。
通过以上几个部分的组合，就可以得到一个完整的海力士内存MPN 规则。
例如，HYN4GDDR3-1600X2是一个海力士内存的MPN规则，代表着该内存产品是海力士品牌的4GB容量、DDR3速度、双条配置的内存。
四、MPN规则的作用MPN规则在海力士内存产品中具有重要的作用：1. 标识和区分产品：通过MPN规则，消费者可以快速准确地找到自己所需的内存产品，避免选错型号和规格。
2. 提供产品信息：MPN规则中包含了品牌、容量、速度等关键信息，可以帮助消费者了解内存产品的性能和规格，从而做出更合理的选择。
3. 保障产品质量：海力士内存作为知名品牌，其产品都经过严格的质量控制，MPN规则可以确保消费者购买到正品和高质量的内存产品。
