汽车基本振动测量方法1.振动测量仪器在汽车振动测量中，使用的仪器通常包括加速度计、振动传感器、激光测振仪和频谱分析仪等。

其中，加速度计可以测量振动的幅值和频率，振动传感器可以测量汽车各部件的振动情况，激光测振仪可以测量部件的位移和速度，频谱分析仪可以将振动信号转换为频谱图。

2.振动测量点选择在进行汽车振动测量时，需要选择适当的振动测量点。

一般来说，振动测量点应包括汽车各主要部件，如发动机、变速器、传动轴、车轮和悬挂系统等。

同时，还需考虑不同工况下的测量位置，如静止状态、行驶状态、制动状态等。

3.振动信号采集使用振动传感器等测量仪器对所选择的振动测量点进行数据采集。

采集的振动信号可以采用模拟方式或数字方式进行处理。

在数字化处理中，采用的方法包括A/D转换和数据存储等。

4.振动信号处理通过对采集到的振动信号进行处理，可以得到振动信号的频率特性和幅值特性。

常用的处理方法包括时域分析和频域分析。

时域分析可以得到振动信号的时变特性，如振动的周期、振动的幅值和振动的相位等；频域分析可以得到振动信号在频域上的分布情况，如振动的主要频率和频谱形状等。

5.振动评估和诊断通过对汽车振动信号的分析和处理，可以评估汽车的振动特性，并对振动异常进行诊断。

例如，可以评估汽车底盘的刚度和减振装置的性能，或者检测发动机和传动系统的故障等。

6.振动优化和控制基于对汽车振动特性的评估和诊断结果，可以进行振动优化和控制的设计。

例如，可以调整汽车底盘和悬挂系统的结构参数，改进排气和进气系统以减少发动机振动，或者在传动系统中增加减震装置以降低振动等。

总之，汽车振动测量方法是通过对汽车各部件振动信号的采集、处理和分析，来评估汽车振动特性并进行优化和控制的技术手段。

通过合理使用相关仪器和方法，可以提高汽车的行驶稳定性、乘坐舒适性和整车性能。

变速器震动机理分析

变速器是机械设备的重要部件，但是，由于各种原因，变速器的齿轮、轴系和轴承也会存在失效的情况，为了让大家更加明白变速器失效的原由，下面就给大家分析分析变速器的振动机理。

通过变速器的常见失效形式我们知道，齿轮、轴、轴承在出现故障时，在多数情况下都会引起齿轮啮合状态的变化，最终都会表现为齿轮的失效形式，并且变速器的振动主要是在齿轮啮合的过程中产生的，振动是目前得到大家--致认可的最佳征兆提取量,所以齿轮振动产生机理的研究对于变速器的状态监测与故障振动有着十分重要的意义。

变速器振动系统是一个相当复杂的非线性系统，如果要完整建立其非线性模型，那是很困难的，所以通常情况下，在研究变速器故障时，要将齿轮传动副简化，其简化后物理模型如图所示"。

齿轮副传动物理模型
以上就是由四川志方科技有限公司为大家提供整理的变速器振动机理分析，变速器容易产生故障失效，因此，在使用过程中需要经常对其进行检测，但是变速器的测试过程比较繁琐，如果专门派人做变速器检测，将耗费大量人力，不如购置一台专业的变速器测试系统，将专业的工作交给专业的人去做，既节约人力又提升效率。

四川志方科技有限公司研发的精密减速器测试系统采用模块化设计，依据国内外最新测试标准，结合用户测试需求，可完成各种精密减速器的生产出厂、性能测试及科研、教学演示。

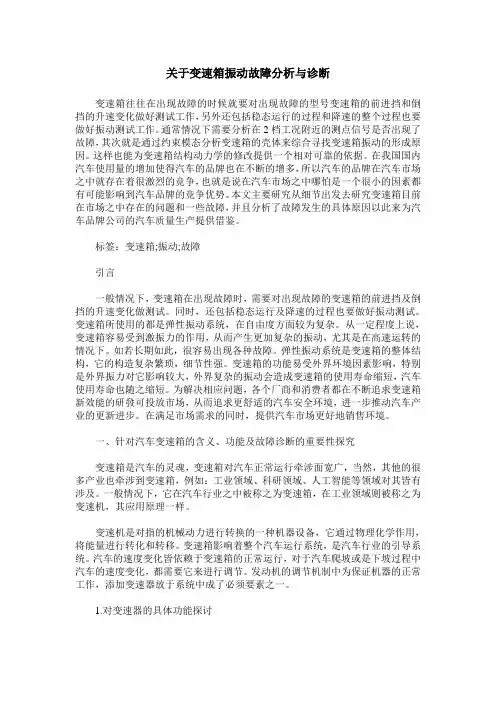

关于变速箱振动故障分析与诊断

关于变速箱振动故障分析与诊断变速箱往往在出现故障的时候就要对出现故障的型号变速箱的前进挡和倒挡的升速变化做好测试工作，另外还包括稳态运行的过程和降速的整个过程也要做好振动测试工作。

通常情况下需要分析在2档工况附近的测点信号是否出现了故障，其次就是通过约束模态分析变速箱的壳体来综合寻找变速箱振动的形成原因。

这样也能为变速箱结构动力学的修改提供一个相对可靠的依据。

在我国国内汽车使用量的增加使得汽车的品牌也在不断的增多，所以汽车的品牌在汽车市场之中就存在着很激烈的竞争，也就是说在汽车市场之中哪怕是一个很小的因素都有可能影响到汽车品牌的竞争优势。

本文主要研究从细节出发去研究变速箱目前在市场之中存在的问题和一些故障，并且分析了故障发生的具体原因以此来为汽车品牌公司的汽车质量生产提供借鉴。

标签：变速箱;振动;故障引言一般情况下，变速箱在出现故障时，需要对出现故障的变速箱的前进挡及倒挡的升速变化做测试。

同时，还包括稳态运行及降速的过程也要做好振动测试。

变速箱所使用的都是弹性振动系统，在自由度方面较为复杂。

从一定程度上说，变速箱容易受到激振力的作用，从而产生更加复杂的振动，尤其是在高速运转的情况下。

如若长期如此，很容易出现各种故障。

弹性振动系统是变速箱的整体结构，它的构造复杂繁琐，细节性强。

变速箱的功能易受外界环境因素影响，特别是外界振力对它影响较大，外界复杂的振动会造成变速箱的使用寿命缩短，汽车使用寿命也随之缩短。

为解决相应问题，各个厂商和消费者都在不断追求变速箱新效能的研發可投放市场，从而追求更舒适的汽车安全环境，进一步推动汽车产业的更新进步。

在满足市场需求的同时，提供汽车市场更好地销售环境。

一、针对汽车变速箱的含义、功能及故障诊断的重要性探究变速箱是汽车的灵魂，变速箱对汽车正常运行牵涉面宽广，当然，其他的很多产业也牵涉到变速箱，例如：工业领域、科研领域、人工智能等领域对其皆有涉及。

一般情况下，它在汽车行业之中被称之为变速箱，在工业领域则被称之为变速机，其应用原理一样。

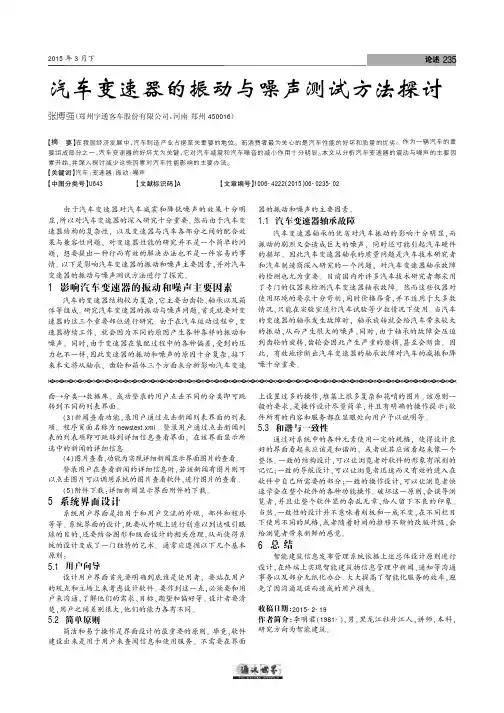

汽车变速器的振动与噪声测试方法探讨
