dacromet达克罗技术
达克罗技术――金属件表面处理划时代的工艺
达克罗技术――金属件表面处理划时代的工艺达克罗是DACROMET（品牌名）译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种以锌粉、铝粉、铬酸和去离子达克罗是DACROMET（品牌名）译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。
达克罗（又称达克锈、锌铬膜、达克曼等），即片状锌基路盐微涂层金属防腐涂层，是当今世界表面处理的高新技术，被专家们誉为国际表面处理行业中具有划时代意义的革命性产品。
钢铁达克曼技术目前在国内尚属空白。
达克罗涂层具有多种性能。
如极强的抗腐蚀性：比电镀锌提高7－10倍；无氢脆：特别适用于高强度受力件；高耐热性：耐热温度300℃。
特别适用、摩托车发动机部件的高强度构件。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
适用达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
达克罗技术可以代替电镀锌、电镀镉、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种表面防护工艺。
极好地杜绝了环境污染的发生。
无铬锌铝涂层目前实现了产业化的产品屈指可数，如由美国MCI 公司推出的Geomet（交美特）涂层，德国Delta公司推出的Delta涂层等以及其它品牌。
国内也已有水性无铬锌铝涂层。
目前Geomet（交美特）主要市场是美国和日本；Delta主要市场是欧洲和亚洲部分国家；BNC主要市场是西欧和中国台湾。
三种涂层基本占据了世界95%以上的无铬达克罗市场份额。
达克罗金属表面处理方法，最早诞生于二十一世纪五十年代。
在冬天寒冷的北美、北欧，由于下雪，道路上结下的厚实冰层严重阻碍了机动车的行驶。
人们用在地上撒盐的方法来降低水凝固点的温度，溶解冰层，缓解道路畅通的问题，但接踵而来的是盐中的氯离子严重侵蚀了钢铁体，以致大量交通工具受损而遭到破坏。
达克罗(Dacroment)技术
达克罗（Dacroment）技术达克罗（又称乐、达克锈、锌铬膜、达克曼等），即片状锌基路盐防镀涂层，是当今世界表面处理高新技术，被专家们誉为国际表面处理行业中具有划时代意义的革命性产品。
钢铁达克曼技术目前在国内尚属空白。
达克罗涂层具有的性能。
如极强的抗腐蚀性：比电镀锌提高7－10倍；无氢脆：特别适用于高强度受力件；高耐热性：耐热温度300℃。
特别适用、摩托车发动机部件的高强度构件。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
适用达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
达克罗技术可以代替电镀锌、电镀镉、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种表面防护工艺。
极好地杜绝了环境污染的发生。
无铬锌铝涂层（也叫无铬达克罗）是为满足世界各国的VOC法规和汽车行业规定的环保要求而开发出的表面处理新概念，无铬锌铝涂层作为锌铬涂层（达克罗）的更新换代产品已经首先被汽车制造行业普遍认可和接受。
无铬锌铝涂层目前实现了产业化的产品屈指可数：一种是由美国MCI公司推出的Geomet（交美特）涂层，一种是德国Delta公司推出的Delta涂层，以及北京永泰和推出的BNC水性无铬锌铝涂层。
目前GEOMET（交美特）主要市场是美国和日本；DELTA主要市场是欧洲和亚洲部分国家；BNC主要市场是西欧和中国台湾。
三种涂层基本占据了世界95%以上的无铬达克罗市场份额。
一．防腐机理 无铬锌铝涂层的外观呈亚光银灰色，光泽较锌铬涂层略暗，是一种将超细锌鳞片和铝鳞片叠合包裹在特殊粘结剂中的无机涂层。
无铬锌铝涂层主要从物理屏蔽、阴极保护、锌粉钝化、自修复等方面对钢铁基体提供保护作用，三种涂层防腐机理类似。
不同的是三种涂层选用了不同的黏结剂和钝化剂。
二．性能特点 从市场反馈情况以及各自的官方网站宣传资料来看，GEOMET（交美特）的耐蚀性最差，据传已被欧洲市场淘汰，DELTA耐蚀性优于GEOMET（交美特），但是附着力不好。
达克罗Dacroment)__
达克罗（D a c r o me n t）技术达克罗（又称乐、达克锈、锌铬膜、达克曼等），即片状锌基路盐防镀涂层，是当今世界表面处理高新技术，被专家们誉为国际表面处理行业中具有划时代意义的革命性产品。
钢铁达克曼技术目前在国内尚属空白。
达克罗涂层具有的性能。
如极强的抗腐蚀性：比电镀锌提高7－10倍；无氢脆：特别适用于高强度受力件；高耐热性：耐热温度300℃。
特别适用、摩托车发动机部件的高强度构件。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
适用达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
达克罗技术可以代替电镀锌、电镀镉、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种表面防护工艺。
极好地杜绝了环境污染的发生。
达克罗技术在工业发达国家的汽车工业、士木建筑、电力、化工、海洋工程、家用电器、铁路、公路、桥梁、隧道、造船、军事工业等多种领域，已经得到极为广泛的应用。
本公司已引进该项专有技术玫生产设备。
并拥有发达国家的先进达克罗技术标准、诸如美军标准、日本工业标准、德国奔驰公司、大众公司标准等，这使本公司确保达到达到国际先进水平。
一、什么是达克罗？达克罗是DACROMET译音和缩写，简称达克曼、达克锈、迪克龙、锌铬镆，是当今国际上金属表面处理富有代表性的高新技术。
达克罗是美国人发明，被日本人买断，又被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂复方式，革新了电镀工艺，杜绝了电镀过程中产生的酸、碱、锌、铬等污水、废气的排放及污染运，达克罗是经过脱脂─抛丸─涂复-固化-冷却-成品的工艺过程，使加工体形成片状锌粉，铝粉及金属铬盐组成的银灰色防腐蚀涂层。
在金属表面达克罗膜层形成过程中，挥发的物质几乎全部是经过气化的水份，没有任何污染和公害。
在工业发达国家中，已广泛地得到应用，逐步替代了污染严重的电镀锌、电镀、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种传统的表面处理工艺，从根本上减少了环境污染的发生。
达克罗工艺详细介绍
达克罗工艺详细介绍达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗技术标准
达克罗技术简介达克罗（Dacromet）是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002，为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。
这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1达克罗涂层的特点(1)生产过程无污染。
达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能。
达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ，二涂二烘在6～10 μｍ,根据统计,在标准盐雾试验下，达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ,因此达克罗涂层的抗盐雾侵蚀能力,在同等涂层厚度下,是电镀抗腐能力的7～10倍。
做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000ｈ以上。
(3)高渗透性。
达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验,其耐盐雾试验的时间仍可达到240ｈ以上,说明达克罗涂液已渗入紧密结合的缝隙处。
(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体,因此达克罗涂层特别适用于6～1000Ｎ/ｍｍ2的高强度螺栓和弹簧种类的工件的表面防腐保护。
达克罗Dacrometr
●达克罗处理技术的特点达克罗涂层具有环保、高耐蚀、高耐热、无氢脆、极佳的渗透性和可再涂性，并有着优异的耐侵蚀性与耐化学药品性1．环保性：达克罗处理工艺无废气、废液、废渣排放，所以无污染危害，为国家环保总局所推荐的清洁生产工艺。
2．无氢脆性：一般电镀处理过程都采用酸洗、电解除油、电沉积等工序，均会导致工件氢脆性，严重影响了高强度零件的质量，达克罗无酸洗、电解除油等工序，所以无氢脆性。
3．高抗腐蚀性：达克罗膜厚4-10цm，它对钢铁部件的防护效果，同等厚度条件下是电镀锌的7-10倍以上，尤其在200-250℃的加热条件下与以前的镀锌相比，表现出优异的耐热防锈性。
4．耐热性能高：工件经达克罗处理后，可耐热至300℃—500℃，远远超过一般镀锌及有机涂料。
5．高渗透性：达克罗处理是以涂覆方法处理，不受工件复杂程度的限制。
6．与有机涂料的附着力强：达克罗涂层附着力强，涂层表面可再加有机或无机涂料涂覆。
7．优异的耐侵蚀性与耐化学药品性：达克罗处理部件可长期使用于海岸和大气污染地区而不受侵蚀，且对各种有机溶剂清洗剂、油脂化学稳定不溶解。
●达克罗工艺流程1．脱脂：带有油脂的工件表面必须进行脱脂，方法一般有三种：有机溶剂脱脂、水基脱脂剂脱脂、高温炭化脱脂。
脱脂是否彻底有效，将直接影响涂层的附着力及耐腐蚀性。
2．除锈：凡是有锈或有毛刺的工件严禁直接涂覆，必须通过除锈除毛刺工序，此工序最好用机械方法，避免酸洗，以防氢脆，且酸洗除锈影响达克罗涂层的耐蚀性。
3．涂覆：经过除油除锈的清洁工件必须尽快通过浸涂、喷涂、刷涂的方式进行表面涂覆。
工件涂覆加工时，涂液的比重、ph、粘度、cr6+含量、涂液的温度及流动状况等将直接影响工件的涂覆效果，影响涂层的各项性能。
所以涂覆过程中要调整好温度、溶液指标以及浸涂中离心机转速三者之间的关系。
4．预烘：达克罗湿膜的工件必须尽快在120±20℃的温度下，预烘10-15分钟（根据工件吸热量定），使涂液水分蒸发，流平均匀。
达克罗技术
达克罗（又称为锌铬涂层,英文DACROMET）达克罗是DACROMET的译音，又称达克锈、锌铬膜等，即片状锌基铬盐防护涂层，是国际上金属表面处理的一种高新技术。
锌铝涂层（又称为无铬达克罗涂层，英文NON-CHROMATEDACROMET），锌铝涂层不使用有机溶液，不含有毒的金属（如铅，铬和汞等）以及六价铬和三价铬，符合美国环保署（EPA）、美国职业安全和健康行政部门（OSHA）的相应规范和世界各大汽车制造厂商的标准要求。
锌铝涂层的优势：无氢脆化危险；电镀过程会使金属基材吸氢，从而导致金属变脆和破裂；特别是对高强度的钢铁紧固件来讲，是汽车工业中的一个关注焦点（需要热处理除氢）；锌铝涂层不会使工件产生氢致延迟断裂，也不需要工件在应用过程中去烘烤处理。
低成本：无需另外的热处理步骤；工序短（只用两步）无需电镀设备；完全无铬化。
锌铝涂层-新技术发展趋势
锌铝涂层-可供选择的标准产品
Base Coats底涂
•锌美特200 --银色，5微米以上抗腐蚀能力最佳
•锌美特200SL --银色底涂，带润滑性
•锌美特300B --黑色，用于黑色涂复和单层黑底涂层Top Coats面涂
•锌美特TOP(L) --透明，无机，1微米厚度（L带润滑）反应性
•泰可绣银顶涂W --银色，有机，水性
•泰可绣银顶涂WL14 –银色，有机，水性，带润滑•泰可绣黑色S —黑色，有机，溶剂基
•泰可绣黑色涂料SL 12 –黑色，有机，溶剂基，带润滑•ZINTEK锌美特的优势。
达克罗技术和喷涂工艺简介
达克罗技术简介达克罗(Ｄａｃｒｏｍｅｔ)是是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了&ldq达克罗(Ｄａｃｒｏｍｅｔ)是是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002，为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。
这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1 达克罗涂层的特点[1](1)生产过程无污染。
达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能。
达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ，二涂二烘在6～10μｍ,根据统计,在标准盐雾试验下，达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ,因此达克罗涂层的抗盐雾侵蚀能力,在同等涂层厚度下,是电镀抗腐能力的7～10倍。
做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000ｈ以上。
(3)高渗透性。
达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验,其耐盐雾试验的时间仍可达到240ｈ以上,说明达克罗涂液已渗入紧密结合的缝隙处。
(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
达克罗技术标准

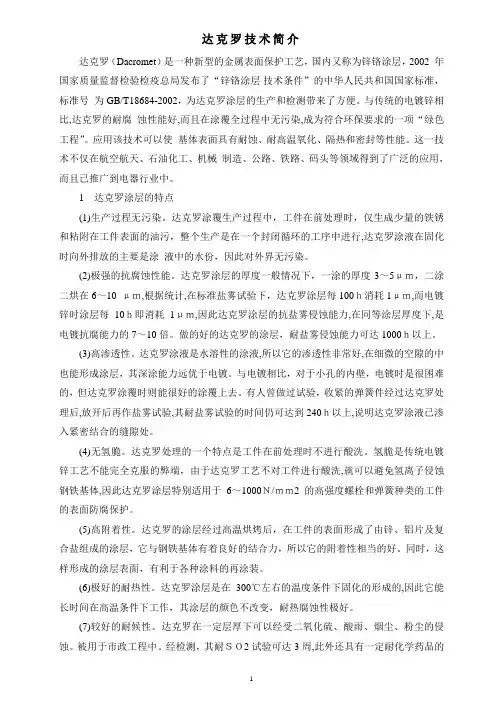

达克罗技术简介达克罗(Dacromet)是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002,为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。
这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1达克罗涂层的特点(1)生产过程无污染。
达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能。
达克罗涂层的厚度一般情况下，一涂的厚度3〜5ym,二涂二烘在6〜10卩m，根据统计，在标准盐雾试验下，达克罗涂层每100h消耗1卩m，而电镀锌时涂层每10h即消耗1 m，因此达克罗涂层的抗盐雾侵蚀能力，在同等涂层厚度下，是电镀抗腐能力的7〜10倍。
做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000h以上。
(3)高渗透性。
达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验，其耐盐雾试验的时间仍可达到240h以上,说明达克罗涂液已渗入紧密结合的缝隙处。
(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体，因此达克罗涂层特别适用于6〜1000N/mm 2的高强度螺栓和弹簧种类的工件的表面防腐保护。
达克罗技术标准
达克罗技术简介达克罗(Dacromet)是一种新型的金属表面保护工艺,国内又称为锌铬涂层,2002 年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002，为达克罗涂层的生产和检测带来了方便.与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染，成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能.这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1达克罗涂层的特点（1）生产过程无污染.达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份,因此对外界无污染。
（2)极强的抗腐蚀性能.达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ,二涂二烘在6～10 μｍ，根据统计,在标准盐雾试验下,达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ,因此达克罗涂层的抗盐雾侵蚀能力，在同等涂层厚度下，是电镀抗腐能力的7～10倍。
做的好的达克罗的涂层,耐盐雾侵蚀能力可达1000ｈ以上。
（3）高渗透性。
达克罗涂液是水溶性的涂液，所以它的渗透性非常好，在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后，放开后再作盐雾试验，其耐盐雾试验的时间仍可达到240ｈ以上,说明达克罗涂液已渗入紧密结合的缝隙处.(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体，因此达克罗涂层特别适用于6～1000Ｎ/ｍｍ2的高强度螺栓和弹簧种类的工件的表面防腐保护。
达克罗表面处理技术
达克罗简介达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗技术
阴极保护：
涂层中铝、锌的电极电位低于基体金属铁的单位，故涂层受到局部损坏或 腐蚀介质浸入， Zn 、Al 作为腐蚀微电池阳极而被腐蚀，基体金属作为阴极 得到保护。
rock公司率先研究并成 功开发出处理液及配套设备，并取得相 应专利； o 法国DACRAL、日本NDS及巴西MCB公 司获美公司授权生产； o 法国公司负责欧非洲业务；日本：亚太 地区，美国：北美地区；巴西：南美地 区。各公司互相参股，共同发展。
1、Zinc-aluminum-chromium coating 2、Electro-zinc plating with white passivation
Current density / A• cm-2
达克罗处理液的基本组成
1) 金属片：如镁、铝、锌等（0.1－ 0.3m厚，平均粒径<6 m ）； 2) 溶剂： 水或惰性有机溶剂或两者混合 物， 如正丁醇、吡啶、卤代烃等； 3) 无机酸：铬酸、重铬酸盐； 4) 特殊有机物：作为消泡剂、还原剂、分 散剂、增稠剂、稀释剂润湿剂等。
达克罗技术
何为达克罗？
达克罗是DACROMET的译音，又称达克 锈、锌铬膜等，即片状锌基铬盐防护涂层，是 国际上金属表面处理的一种高新技术。 达克罗不用电沉积方法而将工件直接浸入 达克罗处理液中，或用刷涂、静电喷涂法使处 理液粘附于工件表面，然后经烧结而成的含锌、 铝及铬元素的无机转化膜。 达克罗涂层外观通常为银白色。
Zinc flake nCrO3+mCr2O3 polymer Ferrous metal
屏蔽作用：
处于金属颗粒之间及暴露在金属外部的是一种包括铬的氧化物和锌及铝的 氧化物的复杂混合物/化合物，此种物质在中性腐蚀介质中稳定性好，起屏 蔽作用；
达克罗技术简介
达克罗技术简介达克罗是dacromet缩写“dacro”的音译,是一种锌基铬酸盐抗蚀涂覆技术，我国标准名称为“锌铬涂层”。
是一种新型的耐腐蚀涂层。
该技术杜绝了电镀过程中排放废渣、废液、废气的污染问题。
是替代电镀锌、热镀锌等进行表面防腐的高新技术，并被国家环保总局列为重点环境保护实用技术推广项目。
以其优良的抗蚀性能和环境保护特性被誉为金属表面处理行业具有划时代意义的革命性产品。
在发达国家的汽车工业、土木建筑、电力、化工、海洋工程、家用电器、铁路、公路、桥梁、隧道、造船、军事工业等多种领域已得到极为广泛的应用。
我国随着该技术的逐步推广，已在汽车、电力、锚链、公路、海洋工程等方面开始大量使用，并获得了极高的评价。
一、达克罗技术的优越特性1．无环境污染特性普通电镀锌及其它电镀过程中，不可避免地产生大量含铬或含酸废水，导致严重的环境污染。
加工全过程无废水、废气产生，是表面防护工程行业真正的绿色环保技术。
2．无氢脆，特别适用于高强度零件的表面防护达克罗涂覆加工过程中无需酸洗，也无吸氢现象。
彻底防止了电镀过程中零件因吸氢而产生的氢脆危险。
3．极高的抗腐蚀性达克罗涂层厚度在6-8微米时即有极高的抗蚀能力，通常与相同厚度普通电镀锌相比，盐雾试验抗腐蚀能力要提高5-7倍。
4．优越的抗高温腐蚀性能达克罗技术与普通电镀锌相比有着卓越的高温防腐蚀性能，在300℃时依然具有良好的保护能力。
5．极强的渗透性达克罗技术具有极强的渗透性，可以对各种复杂的零件进行表面防护，这对于普通电镀锌工艺是很难实现的。
二、达克罗涂层的防腐蚀机理1．减缓锌的腐蚀消耗速度，延长保护时间机理；2．铬酸钝化机理；3．屏障机理；4．铝片的钉扎机理。
电镀锌是金属锌层直接与基体金属表面相结合，腐蚀电流的电阻极小。
因此在腐蚀条件下，腐蚀物非常容易直接对其进行侵蚀。
过量的消耗使得保护锌层消耗贻尽，导致基体金属过早开始发生腐蚀，出现白锈或红锈。
达克罗涂层是由重叠在一起的独立锌片、铬酸聚合物单元组成。
达克罗技术
达克罗技术一、概述“达克罗”一词是英文dacromet的中文译音，即非电解锌铬酸盐涂层，又称锌铬膜、达克锈、达克曼等，在GB/T 18684-2002中称为“锌铬涂层”，其定义为：“将水基锌铬涂料浸涂、刷涂或喷漆于钢铁零件或构建表面，经烘烤形成的以磷片状锌和锌的铬酸盐为主要成份的无机腐蚀涂层。
”达克罗是一种类似电镀锌的金属涂层处理技术，达克罗涂层外观为均匀的银灰色，涂层中含有80%的薄锌片和铝片，其余为铬酸盐，具有优良的性能，如极强的抗腐蚀性比电镀锌提高7～10倍；无氧脆；特别适用于高强度受力件，如用于地铁工程的高强度螺栓；高耐热性；耐热温度300℃。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
达克罗技术工艺处理过程无公害、无环境污染，这是优越于任何一种金属表面处理工艺的最大特点。
在达克罗涂层形成过程中，挥发物质经过汽化处理，不存在含有酸、碱、锌、铬物质的污水排放问题。
达克罗被国家机械工业定为“清洁生产技术”基金开发项目，被专家誉为国际金属表面处理行业的一场革命性产品。
达克罗工艺对于各种类形工件具有广泛的适应性，既可以处理小型零件，如：紧固件、五金配件；也可以处理大型结构和钣金件。
达克罗涂层具有良好的工艺配套性，可以在涂层表面进行静电喷粉、喷漆、电泳漆等二次涂覆，以提高金属表面的抗污染性并满足种种产品的表面装饰性。
达克罗涂层可以适用于钢、铸铁、铝、及其合金、粉末冶金等多种材料的表面保护。
粉末冶金件、铸铁件电镀前要进行封孔处理等，电镀处理不好，吸附到微孔内的酸、碱或其分化学溶液会从内到外地腐蚀镀锌层，从而降低镀锌层的耐腐寿命。
采用达克罗涂层则不存在这类问题。
达克罗金属表面处理方法，最早诞生于二十一世纪五十年代。
在北美、北欧寒冷的冬天，由于下雪，道路上结下了厚实的冰层严重阻碍机动车的行驶，人们用在地上撒盐的方法降低水凝固点的温度，溶解冰层，缓解道路畅通的问题，但接踵而来的盐中氯离子严重地侵蚀了钢铁集体，以致大量交通工具受损而遭到破坏。
达克罗技术
达克罗技术达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗(涂层)防腐新技术
达克罗（涂层）防腐新技术1达克罗涂层技术的开发背景达克罗涂层技术在日本称Dacromet，在美国和欧洲则称为锌铬涂层技术。
达克罗涂层技术最早产生于20世纪60年代后期的美国，其最初是为解决汽车底盘零件遇含盐份的雨雪易发生锈蚀，威胁车辆运行安全而发明的一种防护技术。
70年代欧洲的法国、德国、意大利等国和80年代的日本先后引进了该项技术。
该项技术的成功应用大大提高了铁基材料的防腐性能。
90年代由国内某空降设备厂首家引进，在一项与德国合作的产品上成功的应用了此项涂层技术。
近五、六年国内陆续有22条生产线被引进，使达克罗涂层技术得到推广，呈燎原之势。
2引进达克罗涂层技术的目的 2.1提高产品质量达克罗涂层技术与镀锌技术比较，是一项耐蚀性好、无氢脆、无污梁的绿色工艺，1987年10月美国军方颁布了以《浸入锌片/铬酸盐分散涂层》冠名的军标《MIL-C-87115A》。
使此项技术在陆、海、空军装备上广泛应用。
然而，产品锈蚀却是长期困扰国内很多企业的难题。
产品尚未出厂，经过淋雨试验后螺钉就锈得不像样，必须换新后才能出厂。
即便后来改成不锈钢螺钉也没从根本上解决问题。
当前装备部已指示各级部队着手解决装备严重锈蚀的课题。
2.2 解决钢结构件点焊并镀锌后出现的焊点锈蚀问题引进达克罗技术前，组合结构件采用点焊工艺和镀锌防护，表面质量与产品防护性皆差。
先点焊后镀锌，在组合件夹层间由于酸液清洗不干净，造成出厂后产品锈蚀。
若先镀锌后点焊则焊点处锌层破坏，外观质量不保。
工艺部门左右为难。
采用了达克罗技术后，因达克罗涂层技术远离酸、碱（镀液），避免了腐蚀问题。
更令人高兴的是涂达克罗零件点焊后焊点涂层完好，且无灼色。
至此，一切迎刃而解。
2.3治理环境以工艺冶理环境是我们技术改造的指导原则。
只有这样才能根治污染。
传统的镀锌工艺除不能避免前述质量问题外，对厂房行车、电源设备。
周边部门的仪表、器件和车间零件均有不同程度的锈蚀影响。
我厂70年代初建立的半自动镀锌线约半年左右，线体、设备均出现锈蚀，一年后厂房、设备严重锈蚀。
什么是达克罗
什么是达克罗？达克罗是DACROMET译音和缩写，简称达克曼、达克锈、迪克龙、锌铬镆，是当今国际上金属表面处理富有代表性的高新技术。
达克罗是美国人发明，被日本人买断，又被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂复方式，革新了电镀工艺，杜绝了电镀过程中产生的酸、碱、锌、铬等污水、废气的排放及污染运，达克罗是经过脱脂—抛丸—涂复-固化-冷却-成品的工艺过程，使加工体形成片状锌粉，铝粉及金属铬盐组成的银灰色防腐蚀涂层。
在金属表面达克罗膜层形成过程中，挥发的物质几乎全部是经过气化的水份，没有任何污染和公害。
在工业发达国家中，已广泛地得到应用，逐步替代了污染严重的电镀锌、电镀、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种传统的表面处理工艺，从根本上减少了环境污染的发生。
达克罗技术引进国内后，也得到我国政府的大力支持，被列为1999年国家重点环境保护实用技术推广项目（环发[1999]185号文件，项目编号为99B030）。
二、达克罗涂层的结构和防锈机理达克罗涂层的防锈机理：达克罗是一种全新的金属防锈系统。
该涂层的防锈机理主要为：锌对基体的受控的电化学保护作用、铬酸的钝化作用、锌片铝片及复合铬盐涂层的机械屏蔽遮盖保护作用及铝抑制锌的“淘析”作用。
达克罗涂层的结构：在铁基金属表面上，涂覆一层达克罗溶液（即含有片状锌、铝[鳞片一般尺寸为0.1-0.2×10×15微米]、Cr2O3及专用有机物的高分散混合水溶液）、经300摄氏度左右保温烘烤一定的时间后，达克罗溶液中的六价铬被还原成三价铬，生成无定形的复合铬盐化合物(nCrO3.mCr2O3)。
该物质覆盖在母材表面及锌片、铝片的表面，将锌片、铝片与钢铁基材表面紧密地粘结在一起。
锌片、铝片间亦被复合铬盐所填塞。
冷却后的金属表面即被覆盖上一层很薄的银灰色的达克罗特种高防腐涂层。
三、达克罗的工艺特点：达克罗是一种先进的、完整的金属表面处理高新技术，它具有其它表面处理所无法比拟的优势和特点：1. 优越的耐腐蚀性。
达克罗技术和喷涂工艺简介
达克罗技术简介达克罗(Ｄａｃｒｏｍｅｔ)是是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了&ldq达克罗(Ｄａｃｒｏｍｅｔ)是是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002，为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。
这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1 达克罗涂层的特点[1](1)生产过程无污染。
达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能。
达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ，二涂二烘在6～10μｍ,根据统计,在标准盐雾试验下，达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ,因此达克罗涂层的抗盐雾侵蚀能力,在同等涂层厚度下,是电镀抗腐能力的7～10倍。
做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000ｈ以上。
(3)高渗透性。
达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验,其耐盐雾试验的时间仍可达到240ｈ以上,说明达克罗涂液已渗入紧密结合的缝隙处。
(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
达克罗技术标准
达克罗技术简介达克罗（Dacromet）是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002，为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。
这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1达克罗涂层的特点(1)生产过程无污染。
达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能。
达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ，二涂二烘在6～10 μｍ,根据统计,在标准盐雾试验下，达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ,因此达克罗涂层的抗盐雾侵蚀能力,在同等涂层厚度下,是电镀抗腐能力的7～10倍。
做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000ｈ以上。
(3)高渗透性。
达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验,其耐盐雾试验的时间仍可达到240ｈ以上,说明达克罗涂液已渗入紧密结合的缝隙处。
(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体,因此达克罗涂层特别适用于6～1000Ｎ/ｍｍ2的高强度螺栓和弹簧种类的工件的表面防腐保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
d a c r o me t达克罗技术 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998DACROMET 320 is a non-electrolytic water-based thin-film coating for the corrosion protection of articles made from steel, cast iron or other iron metals. The Coating Contains Zinc and aluminium flakes in a chromium binder. The coating is metallic silver in appearance.DACROTIZING is the process whereby the aqueous dispersion is applied by cold immersion or spray and is therefore free of any risk of hydrogen embrittlement. The coating thus produced is passivated throughout the film and provides high performance corrosion protection. CHARACTERISTICSThe corrosion resistance of DACROMENT 320 depends upon the thickness of the coating and is due to the combination of several mechanisms:A barrier effect due to the tile-like structure of the film,Controlled sacrificial protection of the zinc in relation to the metal substrate,The film passivation which reduces the speed at which the zinc and aluminum are consumed.COATING THICKNESSTwo coating weights are commonly used to meet the automobile industry’s requirements;Grade A: coating weight > 24 g/m2, average thickness 5 to 7 umGrade B: coating weight >36 g/m2, average thickness 8 t0 10 umGreater coating weights may be applied to increase the duration of the corrosion protection.PROPERTIES1/No hydrogen embrittlementWhen surface preparation is done according to recommended techniques, the non-electrolytic application of the film does not induce hydrogenembrittlement. DACROMET 320 is therefore especially indicated for protecting security parts.2/Corrosion resistanceDACROMET 320 meet all automobile manufacturer specifications for the corrosion protection of mechanical parts. It is also very well suited for numerous other applications such as building, civil engineering, railway equipment…Salt spray test(ISO 9227):>600 hours (Grade A) without red rust.>1000 hours (Grade B) without red rust.No white rust (zinc corrosion) before 250 hours.Salt spray test after 8 hour thermal shock at 260℃DittoCyclical corrosion tests: 3C testTest method: RENAULT : >10 cycles without red rustBimetallic corrosion resistance:DACROMET 320 behaves very well in contact with aluminium and performs as well as other zinc-based coatings in contact with copper, stainless steel or magnesium.3/Resistance to automotive fluids:Standardized test fuel, diesel fuel, motor oil, organic solvents, cooling fluid, brake fluid; no coating alteration (VDA 621-412)Immersion in brake fluid for 24 hours at 80℃; no coating alteration.4/Ductility:Sufficient for elastic deformations of springs, clip5/Electrical conductivity:DACROMET 320 is conductive. It allows for use of electrodeposited paints.6/Heat resistance:DACROMET 320 is cured at 300℃, thus providing excellent heat resistance.7/Paintability:DACROMET 320 may be covered by most organic coatings and in particular, those applied by electrodeposition.8/Throwing powerThe application on parts by cold immersion allows for the total covering of the internal surfaces.APPLICATION FIELDWhen choosing the coating process best suited for a given application, DACROMET 320 may be used in all industrial areas, for all types of metallic parts.HOMELOGATIONSDACROMET 320 is specified and used by all automobile manufacturers, and numerous other companies.宁波金陵喷漆实业有限公司最新引进达克罗涂覆工艺。
适用于多种基材达克罗涂层可以适用于钢、铸铁、铝、及其合金、粉末冶金等多种材料的表面保护。
粉末冶金件、铸铁件的电镀比较麻烦。
粉末冶金件镀前要进行封孔处理等。
处理不好，吸附到微孔内的酸、碱或其分化学溶液会从内到外地腐蚀镀锌层，从而降低镀锌层的耐腐寿命。
采用达克罗涂层则不存在这类问题。
生产设备达克罗应用达克罗涂覆工艺被列为清洁生产技术，是1999年国家重点保护实用技术推广项目国家环境保护总局文件环发[1999]185号达克罗是DACROMET的中文译音，又称锌铬膜、达克锈、达克曼等，在即将发布的我国有关达克罗的标准中称为“锌铬涂层”，其定义为：“将水基锌铬涂料浸涂、刷涂或喷漆于钢铁零件或构建表面，经烘烤形成的以磷片状锌和锌的铬酸盐为主要成份的无机腐蚀涂层。
”达克罗技术是由美国人发明的，是一种类似电镀锌的金属涂层处理技术，达克罗涂层外观为均匀的银灰色，涂层中含有80%的薄锌片和铝片，其余为铬酸盐，具有优良的性能，如极强的抗腐蚀性：比电镀锌提高7~10倍；无氧脆；特别适用于高强度受力件，如用于地铁工程的高强度螺栓；高耐热性；耐热温度300℃。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
达克罗技术工艺处理过程无公害、无环境污染，这是优越于任何一种金属表面处理工艺的最大特点。
在达克罗涂层形成过程中，挥发物质经过汽化处理。
不存在含有酸、碱、锌、铬物质的污水排放问题。
被国家机械工业定为“清洁生产技术”基金开发项目。
被专家誉为国际金属表面处理行业的一场革命性产品。
达克罗工艺对于各种类形工件具有广泛的适应性，既可以处理小型零件，如：紧固件、五金配件；也可以处理大型结构和钣金件。
达克罗涂层具有良好的工艺配套性，可以在涂层表面进行静电喷粉、喷漆、电泳漆等二次涂覆，以提高金属表面的抗污染性并满足种种产品的表面装饰性。
在工业发达国家的汽车，土木建筑，电力、化工、海洋工程、家用电器、铁路、公路、桥梁、隧道、军事工业等众多领域里已经得到极为广泛的应用。
为此我公司引进当今国际先进的反腐防锈技术—“达克罗”为各行业提供达克罗涂覆加工优质服务。
欢迎各行业人员垂询。
本公司向您提供以下系列达克罗涂覆服务。
