钣金件检验规范
钣金件检验标准
钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。
钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。
一、外观检验。
1. 表面无划痕、凹凸、氧化等缺陷。
2. 涂装表面无起泡、脱落、色差等现象。
3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。
二、尺寸检验。
1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。
2. 检验孔位、孔径、孔距等尺寸是否符合要求。
3. 对折弯角度、弯曲半径等进行精确测量。
三、材质检验。
1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。
2. 对材质进行硬度测试，以验证其强度和耐磨性。
四、装配检验。
1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。
2. 检验装配后的整体尺寸和外观是否符合要求。
五、功能性能检验。
1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。
2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。
六、环境适应性检验。
1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。
2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。
七、特殊要求检验。
1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。
2. 对于客户提出的特殊要求，进行定制化的检验方案。
综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。
在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。
同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。
钣金件检验规范

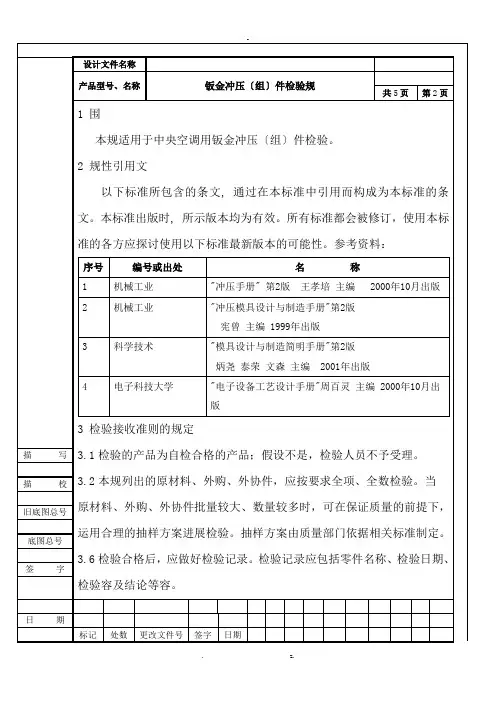

设计文件名称 产品型号、名称
1围
钣金冲压〔组〕件检验规
共5页 第2页
本规适用于中央空调用钣金冲压〔组〕件检验。
2 规性引用文
以下标准所包含的条文, 通过在本标准中引用而构成为本标准的条
文。本标准出版时, 所示版本均为有效。所有标准都会被修订，使用本标
准的各方应探讨使用以下标准最新版本的可能性。参考资料：
版
3 检验接收准则的规定
描 写 3.1 检验的产品为自检合格的产品；假设不是，检验人员不予受理。
描 校 3.2 本规列出的原材料、外购、外协件，应按要求全项、全数检验。当
旧底图总号 原材料、外购、外协件批量较大、数量较多时，可在保证质量的前提下，
底图总号 签字
运用合理的抽样方案进展检验。抽样方案由质量部门依据相关标准制定。 3.6 检验合格后，应做好检验记录。检验记录应包括零件名称、检验日期、 检验容及结论等容。
序号
编号或出处
1
机械工业
2
机械工业
3
科学技术
4
电子科技大学
名
称
"冲压手册" 第2版 王孝培 主编 2000年10月出版
"冲压模具设计与制造手册"第2版
宪曾 主编 1999年出版
"模具设计与制造简明手册"第2版
炳尧 泰荣 文森 主编 2001年出版
"电子设备工艺设计手册"周百灵 主编 2000年10月出
撕裂、破损、松脱、翘起等现象。
4.1.5 冲压件允许有以下的外观缺陷：
a).冲压件，除电控盒、防火钣金以及图纸有明确要求的外表不允许有油
描 写 外，其它产品外表允许有不明显的冲压成型后残留的防护油。
钣金检验规范
钣金检验规范（标准文件）一、钣金外观部分1、目的及范围1.1本检验规范为了进一步提高钣金制品的质量，为外协加工提供检验根据，为外观检验提供科学、客观的方法。
对某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。
1.2本检验规范适用于钣金件制成的产品及其相关加工组成品。
2、参照文件2.1本文件根据GB-19001-2008质量管理体系标准制定2.2本检验规范参照金属冷冲压件通用技术条件2.3本规范若与零件图/规格相抵触，则以零件图/规格为优先2.4本规范若参考文件相抵触，则以本规范为优先3、内容3.1术语部分钣金件外观术语解释：3.2 检验方法3.2.1外观缺陷的检验方法及要求:将待验品置于以下条件,作检验判定：A、目测距离: 距离产品25cmB、检验角度: 成45度目视检测。
C、检验光源: 正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准。
D、观察时间：<10秒（每个可见平面需要3秒）。
E、检查半成品、成品之前应核对相关检验资料。
3.2.2 外观尺寸及尺寸的配合的检验方法使用普通长度测量仪或各种量规进行测量。
3.3 不合格类别划分：根据本行业客户的具体实际要求，金属钣金件制品的外观不合格类别有亮度差、边缘不良、变形、污渍(不清洁)、麻点、压痕、粗砂、磨花等。
结合以上不合格类别的客户要求等级，可将钣金件制品共分6级和特殊级，以作轻重不良的区分(见表1)。
3.4 检验项目及标准3.4.1冲压件判定标准(表2)标题：产品外观检验标准版本: A页次: 3 of 3N=数量，L=长度，W=宽度，D=直径，A=区域，J=距离，H=深度，S=面积1 批鋒在五金件周围多出的五金料废边1.影响外观为轻缺陷.目测 L 为長 H為寬L ≤0.1mm.H≤0.1mm2.影响功能或装配为重缺陷.2 五金件手印以反光面检查为条件不允許超过标准为得不良.目测3 帖紙粘性与实物粘贴实验以测试结果已定1.脱落为严重不良2.与样品相差为轻缺陷目测披LH3.4.2 成型钣金件的检验项目及标准(表3)3.4.3 检验时注意事项：1.本规范如与客户要求不同时,原则上以客户之检验标准,如客户提供之检验规范或备注在客户注意事项内。
钣金件检验规范

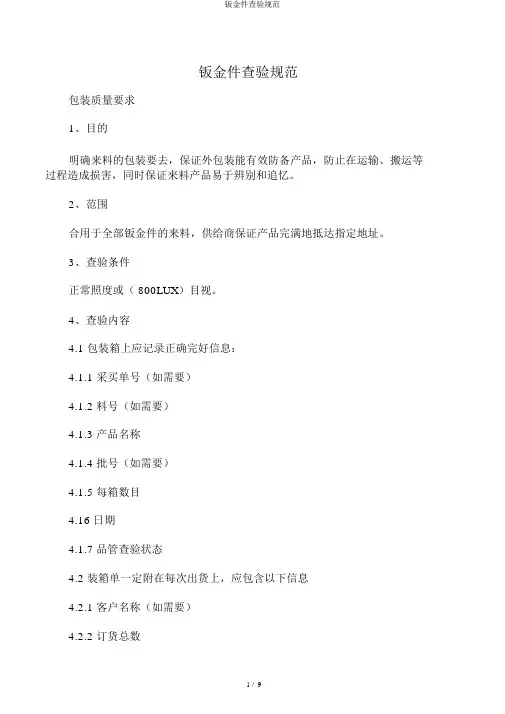

钣金件查验规范包装质量要求1、目的明确来料的包装要去，保证外包装能有效防备产品，防止在运输、搬运等过程造成损害，同时保证来料产品易于辨别和追忆。
2、范围合用于全部钣金件的来料，供给商保证产品完满地抵达指定地址。
3、查验条件正常照度或（ 800LUX）目视。
4、查验内容4.1 包装箱上应记录正确完好信息：4.1.1 采买单号（如需要）4.1.2 料号（如需要）4.1.3 产品名称4.1.4 批号（如需要）4.1.5 每箱数目4.16 日期4.1.7 品管查验状态4.2 装箱单一定附在每次出货上，应包含以下信息4.2.1 客户名称（如需要）4.2.2 订货总数4.2.3 总箱数4.2.4 采买订单号4.2.5 料号4.3 包装4.3.1 全部物料均一定包装，免得在运输过程受到破坏，包含使用相应得积案镇垫料、间隔物、填补物等。
一定关闭包装箱而且一定将箱顶盒箱底封好胶带。
4.3.2 外包装必拥有足够的抗外力强度以便能保护内部包装物。
装箱齿轮应切合规格（以防止运输过程中摇动或破坏。
4.3.3 零数箱一定有明确的表记。
4.3.4 包装方向正确，包装盘，箱洁净齐整，无损坏：标签填写完好，正确，内外标签数目一致。
电镀质量要求1、目的明确来料电镀质量要求，保证电镀产品知足客户需要。
2、范围合用于全部钣金件的来料（电镀锌产品），供给商保证产品完满地抵达指定地址。
3、查验条件天然散射光或无反射光的白光下用目视检查。
4、查验内容查验项目查验标准查验方法缺点分类备注/参照资料CR MA MI外观 30cm 目视无以下的缺点：（正常镀层结晶平均、仔细、钝化膜完好呈光彩彩色） 1、镀层粗拙2、镀层昏暗3、镀层起泡4、镀层零落或有严重条纹5、钝化膜松散和严重钝化液迹6、局部无镀层目视√参照文件： 5.1厚度 / 克重（质量）按xxg/m2 计算 -√供给商供给报告参照文件：5.2，5.4附着力 1、镀层后任何方向能曲折 180 度且曲折的外径没有任何金属零落4.1；√参照文件：5.3耐腐化 1、盐雾试验后，在距离工件正常距离肉眼可察看到的表面有腐化4.3（仅供参照）5.5 仅供参照）√供给商供给报告参照文件： 5.54.1 依据镀层的厚度选择曲折内侧的曲率半径，以下表：构造钢冷轧钢253033/133/240/140/211/2221/221/2334.3 最后办理—镀层要进行以下一种最后办理工艺：种类描绘I电镀，不需要后续办理II需要彩色铬酸盐转变镀层后续办理III需要无色铬酸盐转变镀层后续办理IV 需要磷酸盐转变镀层后续办理抗腐化要求种类耗时（ h）II96III12涂料质量查验1、目的明确来料热固性粉末质量要求，保证粉末喷塑产品知足客户需要。
钣金件通用检验标准
钣金件通用检验标准钣金件是一种常见的工业零部件，广泛应用于汽车、家电、机械设备等领域。
为了确保钣金件的质量，保障产品的安全性和可靠性，制定了一系列的通用检验标准。
本文将就钣金件的通用检验标准进行详细介绍，以便相关人员能够准确、全面地进行检验工作。
一、外观检验。
外观是钣金件质量的第一印象，也是用户最容易直观感受到的部分。
在外观检验中，应该注意检查表面是否平整，有无凹凸、划痕、氧化等缺陷，颜色是否均匀一致。
此外，还需要检查有无变形、错位、裂纹等情况，确保外观符合要求。
二、尺寸检验。
尺寸是钣金件的关键指标之一，直接影响着其装配和使用效果。
在尺寸检验中，需要准确测量各个部位的尺寸，包括长度、宽度、厚度等，与设计图纸进行对比，确保各项尺寸符合要求，尺寸公差在允许范围内。
三、材质检验。
钣金件通常采用不同材质制作，如不锈钢、铝合金、碳钢等。
在材质检验中，需要对材料进行检验，确认其种类、牌号、质量等是否符合要求，以及有无疲劳、氧化、变色等情况，保证材质符合要求。
四、表面处理检验。
钣金件的表面处理通常包括喷涂、镀锌、阳极氧化等，这些处理能够有效提高钣金件的防腐蚀性能和美观度。
在表面处理检验中，需要检查表面处理层的厚度、附着力、均匀性等指标，确保表面处理符合要求。
五、功能性能检验。
钣金件在使用过程中需要具备一定的功能性能，如承载能力、密封性能、耐磨性等。
在功能性能检验中，需要进行一系列的实验和测试，以验证其功能性能是否符合设计要求，保证其在使用过程中能够正常工作。
六、环境适应性检验。
钣金件通常需要在不同的环境条件下使用，如高温、低温、潮湿等。
在环境适应性检验中，需要对钣金件进行一系列的环境试验，验证其在不同环境条件下的适应性，确保产品能够稳定可靠地工作。
七、包装运输检验。
最后，钣金件在出厂前需要进行包装和运输，包装是否完好，是否符合运输要求，是否能够有效保护产品不受损坏，也是一个重要的检验环节。
综上所述，钣金件的通用检验标准涉及外观、尺寸、材质、表面处理、功能性能、环境适应性、包装运输等多个方面。
钣金件通用检验规范
1.目的规范钣金结构件的检验标准，以使产品的工艺要求和一致性得到有效控制2.适用范围本标准适用于公司各种钣金结构件的检验，图纸和技术文件并同使用。
当有冲突时，以图纸要求为准。
3.引用标准本标准的尺寸未注单位皆为mm，未注公差按国家标准IT13级执行GB/T1800.3-1998 极限与配合 标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合 标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差 未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
4.作业内容4.1原材料检验标准4.1.1金属材料4.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。
4.1.2材料外观：平整无锈迹，无开裂与变形。
4.1.3尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
4.1.2通用五金件、紧固件4.1.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
4.1.2.2尺寸：按图纸与国标要求。
4.1.2.3性能：试装配与使用性能符合产品要求。
4.2钣金加工件检验标准4.2.1外观：钣金件表面平整，加工处无毛刺，凸起，裂痕等4.2.2尺寸：尺寸按图纸要求检验，图中公差未标注部分按下表一执行表一：尺寸公差要求4.2.3压铆件压铆螺母(柱)、压铆螺钉、涨铆螺母（柱）、拉铆螺母等，压上零部件后，螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑），压铆件与板面垂直（垂直度＜0.02），压铆后压铆区无变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。
日 期:通用检验规范三阶文件文件类型LD-QM-WI-05版本/次:B/0页 次:1 OF 5文件编号:2016.6.8苏州利东机电设备有限公司4.2.4焊接4.2.4.1 焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。
钣金检验规范
检验水平一、金属材料工序 名称Ⅱ检验类别 文件编号生效日期版本号 页次巡检、自检、首检1. 钣材厚度及质量(材质、密度、 机械性能和规格)应符合国标，采用的钣材需出示性能测试报告及厂商证明。
2. 材料外观：平整无锈迹，无开裂与变形。
3. 尺寸：按图纸或者技术要求执行，本司未有的按现行国标执行。
二、塑粉1. 塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及 各项检验参数。
2. 试用后符合产品要求(包括颜色、光泽、流平性、附着力等)。
三、前处理溶液1. 通过 PH 试纸检验溶液的酸碱度。
2. 通过酸碱测试实验检验溶液的酸碱度及浓度。
3. 按厂家提供的配置标准做实验，检验其个参数是否合格。
四、通用五金件、紧固件1. 外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
2. 尺寸：按图纸与国标要求，重要尺寸零缺陷。
3. 性能：试装配与使用性能符合产品要求。
严格控制来料的质量，对有的来料需做必要的实验及测试方可放行。
产品确认具体操作标准见附表。
编制： 日期：审核： 日期：批准： 日期：抽样 GB/T2828.1 正常 方案 检验一次抽样文件 标题文件编号文件标题抽样方案GB/T2828.1 正常检验一次抽样工序名称Ⅱ检验类别生效日期版本号页次巡检、自检、首检1. 确认所剪钣材的材质、密度、机械性能和规格(厚度、粗糙度等)是否符合机械图纸要求。
2. 确认设备是否超负载 (我公司剪板机可剪4mm 以下，最大宽度2500mm)。
3. 测量尺寸(长、宽|对角) 是否符合图纸要求。
(未注公差尺寸参考下表： )基本尺寸(mm) 50 80 120 180 250 315公差小于(mm) 0.3 0.35 0.4 0.5 0.55 0.6400 500 630 800 1000 1250 2000 25000.65 0.7 0.8 0.9 1.0 1.25 1.75 2.04. 板料无弯曲，无变形，表面无划伤，切口光滑毛，刺刺高度小于0.2mm。
钣金件检验规范
文件编号：XX/ZC-QM-07 版本：A1 发布日期：20XX年XX月19日1 目的为判断某批送检产品的钣金件是否合格，决定是否接收该批产品，以确保进货产品质量一致性水平，提高后道生产工序直通率。
2 适用范围本文件本标准适用于慧景科技股份有限公司无客户特殊要求的所有钣金件（包括但不局限于采集分机、缺口图像传感器、通信传输设备，机柜上面的钣金件等）外观检验。
如果某个产品客户对外观有特殊要求，则该产品以客户提供的外观标准进行检验和验收。
使用本标准对某一缺陷判定有歧异或出现本标准中未定义的缺陷种类时，由慧景科技股份有限公司结构件工程师和质管部QE仲裁判定。
3 术语和定义3.1 母体：指一批产品包含的基本单位数量，以N表示。
3.2 抽样：指从母体中取出一部分个体的过程。
3.3 样本：指从母体中抽样的，用以检验、测试及判断母体质量的一部分基本单位。
3.4 样本大小：指样本中包含的基本单位数量，以n表示。
3.5 AQL：指合格质量水平，也可理解为可接受的批质量水平。
3.6 Ac：指合格判定数。
3.7 Re：指不合格判定数。
3.8 第I类错误风险：指把合格的批错判为不合格批，从而使供方受损，以α表示。
3.9 第II类错误风险：指把不合格的批错判为合格批，从而使需方受损，以β表示。
4.0 表面等级划分A级面：在最终使用状态下，客户经常能够看到的表面为A级面。
举例：机柜的前面。
B级面：在最终使用状态下，客户偶尔能够看到的表面为B级面。
比如：图像传感器表面，采集分机表面，机柜的侧面等。
C级面：在最终使用状态下，客户移动或打开产品才能看到的表面称为C级面。
比如：机柜的内部，机柜的底面等等。
注释：如果零件、部件、产品在后续装配、安装过程中被掩盖，则以被掩盖后的表面来定义；如果零件、部件、产品在后续装配、安装过程中有可能被掩盖也有可能不被掩盖，则按照不掩盖的表面来定义。
例如：1U机箱装挂耳处定义为B级面。
5 检验条件5.1 光源要求在自然光或光照度为500LX的近似自然光下检验，比如40W日光灯。
钣金结构件外观检验规范
钣金构造件外观检查规范目录1 目旳 ......................................................................................................................... 错误!未定义书签。
2 合用范围 ................................................................................................................. 错误!未定义书签。
3 术语 ......................................................................................................................... 错误!未定义书签。
4外观表面等级定义.................................................................................................. 错误!未定义书签。
4.1 1级表面................................................................................................... 错误!未定义书签。
4.2 2级表面................................................................................................... 错误!未定义书签。
4.3 3级表面................................................................................................... 错误!未定义书签。
钣金件检验工艺规范
南京华能冲压厂技术文件
钣金件检验工艺规范（初稿）
----------------------------------------------------------------------------------------------------------------------
㈠尺寸公差检验
钣金件尺寸检验，应符合图纸设计要求和有关技术标准规范的规定。
一般未注尺寸公差：民品为IT14级/军品为IT13级。
㈡形位公差检验
钣金件形位公差，应符合下列规定：
㈢外观检验
钣金件外观检验，其表面质量应符合下列规定：
㈣涂料检验
钣金件漆膜厚度、涂层数量和质量应符合下列规定：
㈤焊件检验
钣金件焊件检验，其外观质量应符合下列规定：
㈥装配检验
钣金件装配检验，其外观质量应符合下列规定：
㈦螺孔检验
钣金件螺孔检验，其外观质量应符合下列规定：
_________________________________________
樊总、樊经理：
以上《钣金件检验工艺规范》（不是产品检验标准）为业余编制而成，供检验工作参考，规范检验。
其他有关钣金件冲压、钻孔、焊接、组装等工艺也可编制成规范，有利于提高产品质量；如编制有关类型产品检验标准规范则更有利于提高检验产品工作效率。
此致
检验员：劉慶棟
20036年12月30日。
钣金件检验规范标准
#1.目的：规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围：本标准适用于各种钣金结构件的检验，图纸和技术文件同时使用。
当有冲突时，以技术规范和客户要求为准。
3.引用标准：本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/产品几何技术规范极限与配合第1部分：公差、偏差、和配合的基础GB/ -2009产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 －1996 形状和位置公差未注公差值执行。
4。
原材料检验标准金属材料:钣材厚度及质量应符合国标，采用钣材需出示性能测试报告及厂商证明。
材料外观：平整无锈迹，无开裂与变形。
尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
通用五金件、紧固件外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
尺寸：按图纸与国标要求，重要尺寸零缺陷。
性能：试装配与使用性能符合产品要求。
5、工序质量检验标准冲裁检验标准对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
图纸中未明确标明之尖角（除特别注明外）均为。
冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
毛刺：冲裁后毛刺高L≤5%t（t为板厚）。
划伤、刀痕：以用手触摸不刮手为合格，应≤。
平面度公差要求见表一。
附表一、未注平面度公差要求折弯检验标准毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。
压印：看得到有折痕，但用手触摸感觉不到。
（有特殊表面要求和镜面除外）折弯变形标准按照《表二》及《表三》。
【附表二：对角线公差要求】折弯方向、尺寸与图纸一致。
钢板在弯、折、卷制作过程中出现的锤击痕迹应予以修复，不得有明显锤窝现象。
钣金加工件检验标准尺寸：尺寸按图纸要求检验，尺寸公差见表三。
【附表三：未注尺寸公差要求】焊接焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。
钣金件验收规范
6 钣金件品质检查标准说明
备注
钣金件品质检查标准说明具体内容见表 3。 表3
步骤
项目
包含内容
备注
①该图表是对测量的冲压零件的基本信息和设计变更信息的记录。零件的基
⑴图表中 本信息应包括简图、零件号、零件名称及零件所要装配的车型；设计变更栏
首页的说 应包括设变履历、设变标识、设变日期、具体事项及具体设计变更的负责人。 详细内容见图 1
⑶ 测量时如发现超出公差范围或有其他不正确的地方时应对测量的位置、 超出的测量数据等进行记录标识并在测量完毕后通知此零件的技术负责人 员，由其进行分析处理。
备注
-4-
Q/JL J176006－2008
图1
-5-
Q/JL J176006－2008
图2
-6-
Q/JL J176006－2008
图3
-7-
A.3 定义
审核：为获得审核证据并对其进行客观的评价，以确定满足审核准则所进行的系统的、独立的并形成 文件的过程。
A.4 职责
A.4.1 质量部门负责对冲压外覆盖件进行质量审核，并将审核结果及时反馈到相关责任部门. A.4.2 责任部门针对产品审核中发现的问题制定纠正和预防措施并组织实施。
A.5 规定
17
其它
目视 测量
检查人员：
Q/JL J176006－2008
备注
- 11 -
A.1 目的
附录 A （资料性附录） 外覆盖件 audit 准则说明
Q/JL J176006－2008
规定外覆盖件审核的抽样数量、审核项目和审核准则等技术要求，确保产品质量满足预期要求。
A.2 适用范围
适用于冲压外覆盖件质量审核。
钣金检验规程
钣金检验规程1.目的：为指导和规范医疗喷涂钣金件、非喷涂钣金件的检验方法及明确检验标准，特此制定此检验规程。
2.范围：本检验规程适用于医疗喷涂钣金件、非喷涂钣金件的检验标准。
3.检验指导3.1非喷涂钣金件：（1）外观主要检验项目：毛刺：钣金切边毛刺可着棉线手套检验，着手套拂过冲切毛刺处，无刮线现象为合格。
划痕：在0.6m 处不同角度观察：1.允许划痕不可见或不太明显的：2.允许每0.7㎡内，长度≤350mm,宽度≤1.0mm划痕边缘无刮手现象；3.允许每0.7㎡内，长度≤200mm,宽度≤0.5mm，划痕条数最多不超过2条；焊接外观质量：焊接部位不允许有气孔、夹渣、裂纹、焊瘤、未焊透、搭接未熔合、焊接不平齐、表面无过烧、严重氧化、焊缝粗糙、焊蚀；焊缝表面不光亮、填角不均匀等可视性缺陷。
3.2喷涂钣金件：1、外观主要检测项目：喷涂钣金件外观检测项目主要包括麻点、针孔、缩孔、粉团、过厚、偏薄（漏底）、起泡、划伤、凹坑、变形、脱皮、色差等。
2、外观分类：从喷涂件的用途、安装位置、使用环境等因素考虑，将喷涂件的外观面按其对产品外观的影响程度及重要性，依次分为A类外观面、B类外观面、C类外观面、D类外观面。
A类:指成套钣金件的外表面、装配在整机上之后从产品外观角度可直接观察到的表面；如前、后门板、两侧门板等可视外观面。
B类：指成套钣金件、内部钣金件装配后的可视表面；C类：指成套钣金件、内部钣金件装配后的不可视表面；D类：指所有钣金件的外表面，如底支撑、顶支撑等。
3、各类外观缺陷的定义和特征：麻点：涂膜表面产品凸起，呈颗粒状（或近似圆形）分布在整个或局部表面上，缺陷最大尺寸在1.0mm以上称为“疙瘩”；缺陷最大尺寸不大与1.0mm 的称为“痱子”。
“疙瘩”与“痱子”统称“麻点”。
针孔：涂膜表面产生凹陷，呈圆形（或近似圆形）分布在整个或局部表面上，缺陷最大尺寸在1.0mm以上称为“凹洼”，缺陷最大尺寸不大于1.0mm的称为“缩孔”。
钣金件检验规范标准
1.目的：规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围：本标准适用于各种钣金结构件的检验，图纸和技术文件同时使用。
当有冲突时，以技术规范和客户要求为准。
3.引用标准：本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.1-2009产品几何技术规范极限与配合第1部分：公差、偏差、和配合的基础GB/T1800.2 -2009产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 －1996 形状和位置公差未注公差值执行。
4。
原材料检验标准4.1金属材料:4.1.1钣材厚度及质量应符合国标，采用钣材需出示性能测试报告及厂商证明。
4.1.2材料外观：平整无锈迹，无开裂与变形。
4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
4.2通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。
4.2.2性能：试装配与使用性能符合产品要求。
5、工序质量检验标准5.1冲裁检验标准5.1.1 对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
5.1.2 图纸中未明确标明之尖角（除特别注明外）均为R1.0。
5.1.3 冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
5.1.4毛刺：冲裁后毛刺高L ≤5%t （t 为板厚）。
5.1.5 划伤、刀痕：以用手触摸不刮手为合格，应≤0.1mm 。
5.1.6平面度公差要求见表一。
附表一、未注平面度公差要求5.2 折弯检验标准5.2.1 毛刺：折弯后挤出毛刺高L ≤10%t(t 为板厚)。
5.2.2 压印：看得到有折痕，但用手触摸感觉不到。
（有特殊表面要求和镜面除外） 5.2.3 折弯变形标准按照《表二》及《表三》。
钣金结构件通用检验标准
钣金结构件外观通用检验标准一、范围：本检验规范适应于公司生产的成品、零件的外观检验，作为外观检验的一般要求，本检验包括产品的外观装配、喷涂层的效果等特性，不包括尺寸性能，有关尺寸性能要求请详见各产品图纸的技术要求，另请比对客户签核样品或参照相近的外观现状。
二、外观：1、本标准所述外观包括：1：视觉外观；4：表现喷涂的附着力；3：装配组合性能直边图角的要求。
2、表层分级：A级表面：产品（成品、散件）安装完成后，外露且经常看见的表面。
B级表面：用户操作用日常安装时能看到的组件外表面或柜（箱）体内的表面。
C级表面：由于其它零组件的遮档，用户操作及安装时不能看到的表面。
3、零件大小的定义：三、标准要求：（一）：金属表面常见的缺陷定义：1：裂纹：在冲压过程中，在受力不均时产生的裂纹。
2：腐蚀斑点：在热处理或储存过程中，由腐蚀引起板面点状缺陷。
3：折痕：在冲压及折弯机的过程中，边部产生的压折痕迹。
4：压痕：板面受异物挤压撞碰或模具沾有异物而产生凹陷变形。
5：膜层伤：膜层表面划伤，但未伤到底层。
6：伤痕：已伤到底层。
金属表面接受范围：附注:（1）：表中L: 表示单个缺陷长度,单位:mm, S表示单个缺陷面积,单位mm2，P表示缺陷的数量，单位个。
（2）：上表所列的缺陷个数当在每一表面上超过2个时，每二个缺陷之间的距离必须大于10mm，否则视为同一缺陷面积认其总和计算。
（二）：电镀表面常见缺陷的定义：1：浅划伤：膜层表面划伤，但未伤至底层。
2：深划伤：表面膜层划伤，且以伤至底层。
3：水印：电镀因清洗水未及时干澡或干澡不彻底所形成的斑纹，印迹。
4：漏镀：电镀时，因堆积导致的工件部分表面无镀层现象。
5：雾状：镀层表面上的模湖，不清晰，不光泽的现象。
6：砂眼：镀层表面的疏松针孔现象。
7：颗粒：因材料杂质或外来物的影响在表面形成的颗状物与正常表面一致的凸起现象。
电镀件外观缺陷可按以下范围表：(三): 喷涂表面常见缺陷定义：1：附着力：色漆、清漆及有关产品的涂层从底材分离的抗性。
钣金件质量验收标准
钣焊件制作及验收标准一、依据标准1、依据中华人民共和国国家标准：GB/T706-2008《热轧型钢》。
2、依据中华人民共和国国家标准：GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》。
3、依据中华人民共和国国家标准：GB/T19804-2005《焊接结构的一般尺寸公差和行为公差》。
二、具体要求（一）钣金件焊前要求1、所有原材料不得低于国家标准的要求，否则不得下料制作。
2、要求焊接型钢不直度不超过2/1000，总弯曲度不大于总长度的0.3%。
3、钣金件焊接前，必须对钢板、型钢进行除锈或抛喷丸处理。
处理后若有不直、不平现象则必须校直、校平后再焊接。
4、特殊工件焊接后喷不到底漆的，喷丸校直、校平后应首先喷涂底漆。
5、在进行焊接前，应根据零件大小、材料厚度、焊缝要求的大小等不同选用粗细规格不等的焊条。
6、保证折弯部分圆滑，尤其是大圆弧。
保证外观美观，保证尺寸要求。
（二）焊接过程的要求1、按图纸、技术、工艺要求制作焊接，因看图纸有误，导致工件焊错，需重新焊割的，该件按次品处理。
2、焊接时，要求该坡口（根据设计或工艺需要，在焊件的待焊部位加工并装配成的一定几何形状的焊缝成形槽，Ｋ型坡口，Ｖ型坡口，Ｕ型坡口等，但大多要求保留一定的钝边。
）的地方必须坡口，加工周转件没有坡口的、或者焊接型材等，应根据情况用磨光机进行坡口。
需机加工坡口的应进行加工坡口处理。
3、焊接时应保证工件外形尺寸和形位公差，非加工面形位公差按IT15级执行，保证型钢、钢板对接时错位量不超过厚度的2%。
4、焊接时需要代料的，未经技术部门的书面同意，不能代料。
5、焊接时的焊缝严格按图纸要求，该连续焊的连续焊，该断续焊的一定要断续焊。
如图纸没有要求的断续焊尺寸长度，则每间隔150mm焊50mm。
点焊时各焊点距离必须均匀一致。
6、连续焊缝要求平直光滑，不能有明显的高低不平现象，不能有焊穿、焊偏、焊疤、气孔、咬边（咬边将减少母材的有效截面积、在咬边处可能引起应力集中、特别是低合金高强钢的焊接）等现象。
钣金件外观质量检验标准
异色点直径不允许超过2mm，同1面上不允许超过3个
异物附着
A级面
不允许
B级面
不允许
C级面
不允许
4。3。4焊接外观质量检查
焊接位置检验面等级分类
1.A级面（关键区域)，此区域非常重要，通常是指后盖的顶面、按键安装位置，客户容易看到的区域。
2.B级面(重要区域），此区域通常是指后盖的下半部,客户可以看到,但不会非常关注。
1.0目的
规范钣金件外观检验标准，为来料检测提供依据,确保来料满足生产实际需要.防止不合格品流入生产。
2.0范围
适用于本公司采购的生产所需钣金件.
3.0职责
无
4.0内容
4。1尺寸检验标准
尺寸按最新版图纸要求及加工公差执行检验，特殊情况以实际装配并提交研发部设计工程师共同确认解决。
检验数量按《进料检验控制规范执行》。
4.3外观检验条件和检验标准
4。3.1产品外观检验在40W日光灯下，距离300mm—400mm，旋转角度进行检查,每一面目视时间不得超过10秒。
4.3。2无表面处理产品（整机内部装配钣金件）
1。无油污、异物附着于产品表面；
2.产品切断边无尖角、及毛刺;
3。产品表面无明显凹陷和凸起；
4.表面无生锈，产品无碰伤变形.
B级面
1。允许直径≦3mm，高度≦0.3mm
2.同一面只允许1个堆塑点
C级面
1.允许直径≦8mm，高度≦0。5mm
2.同一面不允许超过3个堆塑点
3。两缺陷间距离≧200mm
掉塑
A级面
B级面
C级面
不允许
划痕
A级面
不允许
B级面
1.允许宽度≦0。3mm，长度≦10mm
五金钣金件检验规范(含表格)
五金钣金件检验规范（ISO9001-2015）1.0目的规范、掌握钣金的检验标准和检验方法。
2.0适用范围：所使用的五金材质的检验。
3.0检验仪器：菲林尺、游标卡尺、塞规、色卡、3M胶纸、酒精（97度）、1KG砝码。
4.0 基本定义5.0 不良缺陷定义5.1、不良缺陷5.1.1 毛边：由于机械冲压或切割后未处理好，导致加工件边缘或分型面处所产生的金属毛刺。
5.1.2 划伤：由于在加工或包装、运输过程中防护不当导致产品表面出现的划痕、削伤。
5.1.3 裁切不齐：由于产品在加工过程中定位或设备固定不当，导致产品边缘切割不齐。
5.1.4 变形：因加工设备调校不当或材料因內应力而造成的产品平面形变。
5.1.5 氧化生锈：因产品加工后未进行相应防锈处理或处理措施不当，而导致产品表面出现锈斑。
5.1.6 尺寸偏差：因加工设备的精度不够，导致产品尺寸偏差超过设计允许水平。
5.1.7“R角”过大/小：产品因折弯或冲压设备精度不够，导致折弯处弧度过大/小。
5.1.8 表面凹痕：由于材料热处理不好或材料生锈，其内部杂质导致金属表面形成的凹痕。
5.1.9 倒圆角不够：产品裁切边缘因切割或冲压原因产生的锐边未处理成圆弧状，易导致割手。
5.1.10 异色点：在产品表面出現颜色异于周围颜色的点。
5.1.11 破裂：因机加工损伤而造成产品的裂纹或细小开裂。
5.1.12 麻点：喷涂件表面上有附著的细小颗粒。
5.1.13 堆漆：喷涂件表面出现局部的油漆堆积现象。
5.1.14 阴影：喷涂件表面出现的颜色比周围暗的区域。
5.1.15 露底：喷涂件出现局部的油漆过薄而露出底材颜色的现象。
5.1.16 鱼眼：由于溶剂挥发速度不对而在喷涂件表面出现凹痕或小坑。
5.1.17 飞油：超出了规定的喷涂区域。
5.1.18 剥落：产品表面出现涂层脱落的现象。
5.1.19 色差：产品表面顏色与标准样品颜色有差异。
5.1.20 手印：产品表面出现的手指印。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金件检验规范集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#Q/XWQ/XW JXXXXX-2012钣金件检验规范（征求意见稿）2012-XX-XX 发布 2012-XX-XX实施发布Q/XW JXXXXX-2012 1. 目的本标准旨在明确制造过程中对各种钣金件质量的描述、检验方法、判定标准、及对钣金件固有缺陷记录和使用标准，为制造过程、入库的质量检验提供依据。
2. 适用范围本标准适用于本公司范围内生产的冲压件半成品和成品的检验。
3. 引用标准GB/T 2828 逐批检查计效抽样程序及抽样表GB/T 13914-2002 冲压件尺寸公差GB/T 700-2006 碳素结构钢GB/—1998 标准公差数值GB/T1031—1995 表面粗糙度参数及其数值GB/T 质量管理和质量保证术语GB/T 13915-92 冲压件角度公差JB/T 8930-1999 冲压工艺质量控制规范JB/T 4129-1999 冲压件毛刺高度GB/T 15055-2007 冲压件未注公差尺寸极限偏差GB/T 8923-2009 涂覆涂料前钢材表面处理表面清洁度的目视评定GB/T 708-2006 冷轧钢板和钢带的尺寸、外形、重量及允许偏差4.术语定义关键钣金件对整车的结构、装配、生产工艺、使用性能、安全等方面有重要影响的钣金件将这一类钣金件作为过程质量的关键环节去加以控制，列为关键钣金件。
固有缺陷针对前期产品开发过程中，因技术、工装及设计等原因导致的钣金件存在一些工艺上无法彻底整改的缺陷,制造过程对这些缺陷进行固化和稳定。
钣金件分类根据钣金件在车身上功能尺寸等作用分为：关键件和非关键件。
根据钣金件在车身上的位置不同及客户的可视程度Q/XW JXXXXX-2012分为：A 、B 、C、D 四个区域。
根据钣金件上孔在车身装配及工艺要求分为：一般孔、定位孔、装配孔。
分为：一般料边、压合料边、焊接料边。
钣金件在整车上分区定义钣金件质量缺陷类型外观缺陷包括：裂纹、缩颈、坑包、变形、麻点、锈蚀、材料缺陷、起皱、毛刺、拉、压痕、划伤、圆角不顺、叠料、及其他。
功能尺寸缺陷包括：孔偏、少边、少孔、孔径不符、多料、型面尺寸不符、其他。
返修缺陷包括：裂纹、孔穴、固体夹杂、未溶合和未焊透、形状缺陷、变形、坑包、刨痕、抛光影、板件变薄、及其他。
检验类型首件检验Q/XW JXXXXX-2012在以下情况，对第一个（或几个）钣金零件的检验，称为首件检验。
a．变换品种；b．变换材料；c．修、换模后；d．机器（或设备）调整后；e．操作者接班后。
巡回检验对在线制品进行随机的抽样检验，称为巡回检验。
验收检验为判断受检批能否被接收而进行的检验。
末件检验在以下情况，对最后一个（或几个）钣金零件的检验，称为末件检验。
a．变换品种前；b．变换材料前；c．修、换模（包括交付入库模具）前；d．每班生产终了前。
5. 检验的实施检验依据按零件设计图样、工艺文件及有关技术标准确定的单位产品质量特性。
抽样原则在对钣金件进行计数抽检时，一般按GB2828一般检查水平Ⅱ级，正常检查一次抽样方案AQL=检验规定严格执行首件检验与末件检验。
对在线制品进行多次的巡回检验。
对每批入库产品必须经过验收检验，依据检验结果作出正确判断。
6. 来料检验检验程序供应商将货物放到检验指定区域，将送货单交给检验员。
检验员依据送货单、采Q/XW JXXXXX-2012购合同、最新技术图纸资料，对照检验规范，对产品进行检验，填写检验记录。
合格品入库，填写入库记录；不合格品不得入库，予以退货，或置于不合格品区域。
外观质量要求，具体要求按下表列出（其中D：缺陷直径或最大尺寸）：板料的厚度尺寸要求见下表：Q/XW JXXXXX-2012热扎板平面度要求（摘选宝钢企业标准）：板材宽度/长度公差要求(摘选GB/T708-2006)：Q/XW JXXXXX-2012注:长度公差以普通精度检测7. 钣金件的检验方法外观检验方法触摸检查用干净的纱布将外覆盖件的表面擦干净。
检验员需戴上纱手套沿着零件纵向紧贴零件表面触摸，这种检验方法取决于检验员的经验，必要时可用油石打磨被探知的可疑区域并加以验证，但这种方法不失为一种行之有效的快速检验方法。
油石打磨用干净的纱布将外覆盖件的表面擦干净。
打磨用油石（20×13×100mm或更大）。
有圆弧的地方和难以接触到的地方用相对较小的油石打磨（例如：8×100mm 的半园形油石）油石粒度的选择取决于表面状况（如粗糙度，镀锌等）。
建议用细粒度的油石。
油石打磨的方向基本上沿纵向进行，并且很好地贴合零件的表面，部分特殊的地方还可以补充横向的打磨。
柔性纱网的打磨用干净的纱布将外覆盖件的表面擦干净。
用柔性砂网紧贴零件表面沿纵向打磨至整个表面，麻点、压痕很容易被发现（不建议用此方法检验瘪塘、波浪等缺陷）。
涂油检查用干净的纱布将外覆盖件的表面擦干净。
用干净的刷子沿着同一个方向均匀地涂油至零件的整个外表面。
把涂完油的零件放在高强度的灯光下检查，建议把零件竖在车身位置上。
用法可很容易地发现零件上的微小的麻点、瘪塘、波纹。
尺寸检验方法检具测量利用检具、钢板尺、间隙尺等测量工具，对钣金件的孔位置、大小、型面尺寸、料边等部位进行测量。
同时结合产品数模，对钣金件的尺寸进行确认。
三坐标、扫描测量Q/XW JXXXXX-2012利用专业测量设备对钣金件孔位置、型面尺寸等进行精确测量。
8. 钣金件缺陷检查标准及描述外观缺陷检查标准及描述裂纹检查方法：目视对于外覆盖件任何碎裂都是不可接受的。
对于内覆盖件仅细微的碎裂允许作补焊返修处理，但返修部位是顾客不易发觉的且必须满足冲压件的返修标准。
缩颈检查方法：目视、剖解缩颈是冲压件成形过程潜在的危险破裂点，对冲压件的功能、强度、耐疲劳度有着至关重要的影响。
根据缩颈的程度判定冲压件是否合格、返修、报废等。
外覆盖件缩颈影响整车外观，客户是不可接受的。
坑包检查方法：目视坑包的存在严重影响覆盖件油漆后的外观质量，是客户所不能容忍的缺陷。
大面积的坑包还影响制件强度、疲劳度，无法修复。
变形（突起、凹陷、波浪）检查方法：目视、油石打磨、触摸、涂油a 类缺陷：是用户不能接收的缺陷，没有经过培训的用户也能注意到。
b 类缺陷：它是在冲压件外表面上摸得着和看得见、可确定的。
c 类缺陷：是需要修正的缺陷，绝大多数处于模棱两可的情况下，只有在油石打磨后才看得出。
麻点检查方法：目视、油石打磨、触摸、涂油a 类缺陷：麻点集中，超过整个面积2/3 都分布有麻点。
b 类缺陷：麻点可看到、可摸到。
c 类缺陷：打磨后可见单独分布的麻点，要求麻点间距离为300mm 或更大。
锈蚀检查方法：目视、剖解Q/XW JXXXXX-2012锈蚀是冲压件长期存放或者存放不当导致生锈，对冲压件的功能、强度、耐疲劳度有着至关重要的影响。
材料缺陷检查方法：目视标准：材料强度不符合要求，轧钢板留下的痕迹、重叠、桔、有条纹、镀锌表面疏松、镀锌层剥落。
起皱检查方法：目视外覆盖件不允许存在任何顾客容易察觉的起皱，内覆盖件不允许存在严重的起皱从而导致材料叠料。
毛刺检查方法：目视毛刺的长度要求小于板料厚度的10%。
任何影响焊接搭边贴合程度的毛刺是不可接受的。
任何容易导致人身伤害的毛刺是不可接受的。
任何影响零件定位及装配的冲孔毛刺是不可接受的。
检查方法：目视外覆盖的外表面不允许存在拉及划伤、压痕；外覆盖件的内表面不允许存在影响外表面质量的划伤、压痕。
内覆盖件表面不允许存在潜在的导致零件拉裂的严重划伤、压痕。
检查方法：目视、检具测量圆角半径不够均匀，不够清晰光顺。
外覆盖件不允许存在，内覆盖件的一些装配面、搭接面圆角不顺不仅影响制件外观，严重的还影响焊接、装配。
检查方法：目视外覆盖件不允许存在叠料缺陷，内覆盖件的的不同程度的叠料缺陷导致客户抱怨，功能类冲压件还影响制件的装配和车身强度。
Q/XW JXXXXX-2012检查方法：目视、油石打磨A 类缺陷：打磨穿了，在外表面上明显可见，所有顾客都立即可见。
B 类缺陷：能看到、摸到，在有争议的地方打磨后也能证明。
C 类缺陷：用油石打磨后能看出尺寸缺陷检查标准及描述孔偏、少孔检查方法：检具测量、三坐标测量冲压件的孔根据孔偏移的大小、孔的作用而质量标准不同。
对于定位、安装孔的位置精度要求高，一般工艺孔、过孔位置精度要求低。
冲压件少孔是产品设计和要求所不允许的。
孔径不符检查方法：间隙尺、游标卡尺冲压件的孔直径偏差大小，根据孔的作用而质量标准不同。
对于定位、安装孔的偏差精度高低直接决定了整车的装配性能。
一般工艺孔、过孔位置偏差进度要求相对较低。
少边、多料检查方法：检具测量、间隙尺、钢板尺、三坐标测量冲压件少边、多料在不同类别的冲压件上影响程度大不相同。
例如：焊接边少边影响焊点分布和操作，压合边少边和多料决定压合后总成质量。
型面尺寸不符检查方法：检具测量、间隙尺、钢板尺、三坐标测量冲压件型面尺寸偏差由于设计、规划等工艺水平是避免不了的，但是其偏差的大小直接决定了整车的外观配合、冲压件匹配、零部件装配等质量水平。
9、冲压件缺陷检验判定标准以下标准，遵循“质量从严”的原则进行判定，同一问题按严重程度从严判定。
Q/XW JXXXXX-2012外观缺陷检验判定标准冲压件外观缺陷检验标准Q/XW JXXXXX-2012Q/XW JXXXXX-2012尺寸缺陷检验判定标准尺寸缺陷检验判定标准说明：1、表中数值为制件检具测量的平度、间隙大小。
若检具无法测量，应配合三坐标扫描进行确认分析，其数据应结合数模、车身坐标等加以确定。
2、不符合上表规定的全部判定不合格。
3、尺寸类缺陷，只判定合格与不合格。
4、出现不合格，应制订措施或更改模具等。
Q/XW JXXXXX-2012返修缺陷检验判定标准返修缺陷检验判定标准说明：1、出现返修件时，应制订相关的返修作业指导书；2、翻修后根据返修作业指导书的标准进行检验，检验合格后方可进行下序生产。
