单片机电子秒表显示器
单片机,电子秒表计时器.
课程设计说明书课程名称：?单片机技术?设计题目：电子秒表计时器院〔部〕：电子信息与电气工程学院学生姓名：学号：专业班级：指导教师：2021年 5月 17日课程设计任务书设计题目电子秒表计时器学生姓名电子信息与电专业、年级、班所在院部气工程学院设计要求：用 AT89S52 设计一个 3 位的 LED 数码作为“秒表〞。
利用单片机的定时器、计数器定时和记数的原理，结合显示电路、LED 数码管以及按键来设计计时器。
将软、硬件有机的结合起来，使得系统能够正确的进行加计时，数码管能够正确的显示时间，显示时间为 0.0-99.9 秒，每 0.1 秒自动加 1，另外设计一个“开始〞键、一个“复位〞键、一个“停止〞键和一个翻页键。
秒表可单独分别计时，且最多可计 5次。
学生应完成的工作：1、通过单片机原理课程设计，了解单片机应用系统的根本设计方法，设计步骤，熟悉和掌电路参数的计算。
2、设计多个方案，进行论证比较选出最优方案。
3、通过查阅手册和文献资料，提高自己分析和解决实际问题的能力与技巧。
4、进一步熟悉软件的正确使用方法，原理图设计。
5、认真撰写课程设计总结报告。
6、本次设计我主要负责软件设计局部。
参考文献阅读：[1]张毅刚 .单片机原理及应用 .北京：高等教育出版社，[2]杜树春.单片机C语言和汇编语言混合编程实例详解.北京：北京航空航天大学出版社，[3]谢嘉奎 .电子线路〔第四版〕 .北京 :高等教育出版社， 2004.[4]臧春华 .电子线路设计与应用 .北京 :高等教育出版社 ,2005.工作方案： 5 月 7 日：听老师关于此次设计要求及流程的讲座。
5 月 8 日：查阅相关资料，拟定方案。
5月 9 日— 10 日：确定硬件方案并论证。
5 月 11 日：进行软件编程，画出硬件电路图并进行仿真和调试。
5月 14 日— 16 日：焊接并调试。
5月17 日：写课程设计报告。
5月18 日：交课程设计报告及实物。
单片机设计秒表
单片机设计秒表

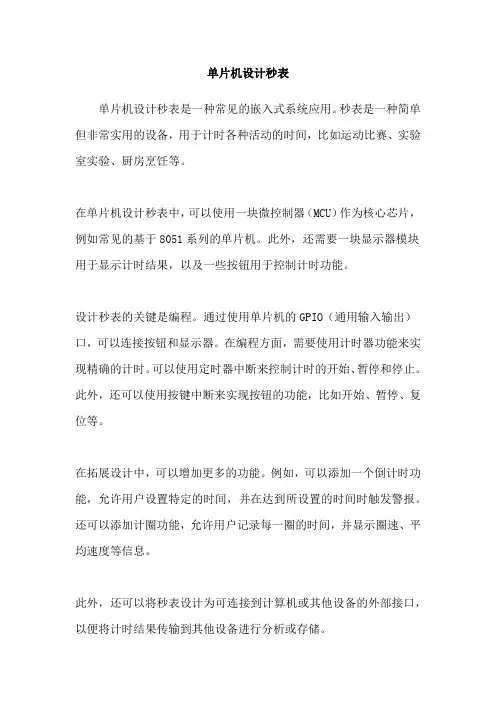

单片机设计秒表是一种常见的嵌入式系统应用。
秒表是一种简单但非常实用的设备，用于计时各种活动的时间，比如运动比赛、实验室实验、厨房烹饪等。
在单片机设计秒表中，可以使用一块微控制器（MCU）作为核心芯片，例如常见的基于8051系列的单片机。
此外，还需要一块显示器模块用于显示计时结果，以及一些按钮用于控制计时功能。
设计秒表的关键是编程。
通过使用单片机的GPIO（通用输入输出）口，可以连接按钮和显示器。
在编程方面，需要使用计时器功能来实现精确的计时。
可以使用定时器中断来控制计时的开始、暂停和停止。
此外，还可以使用按键中断来实现按钮的功能，比如开始、暂停、复位等。
在拓展设计中，可以增加更多的功能。
例如，可以添加一个倒计时功能，允许用户设置特定的时间，并在达到所设置的时间时触发警报。
还可以添加计圈功能，允许用户记录每一圈的时间，并显示圈速、平均速度等信息。
此外，还可以将秒表设计为可连接到计算机或其他设备的外部接口，以便将计时结果传输到其他设备进行分析或存储。
在实际应用中，秒表可以广泛用于运动场馆、体育比赛、科学实验室等。
它的简单性和准确性使其成为各种计时需求的理想选择。
总之，单片机设计秒表是一项有趣且实用的嵌入式系统应用。
通过合理的硬件设计和编程实现，可以设计出功能丰富、易于操作的秒表，满足各种计时需求。
单片机课程设计_基于单片机的数字秒表设计
单片机课程设计_基于单片机的数字秒表设计在当今科技迅速发展的时代，电子设备的应用无处不在，其中数字秒表作为一种常见的计时工具，具有广泛的应用场景，如体育比赛、科学实验、工业生产等。
本次课程设计旨在基于单片机技术实现一个数字秒表，通过对硬件电路的设计和软件程序的编写，掌握单片机系统的开发流程和方法，提高实践动手能力和解决问题的能力。
一、设计要求1、能够实现秒表的启动、暂停、复位功能。
2、计时精度达到 001 秒。
3、能够通过数码管显示计时结果。
二、系统方案设计1、硬件设计单片机选型：选用常见的 STC89C52 单片机作为核心控制器，其具有性能稳定、价格低廉、易于编程等优点。
显示模块：采用 8 位共阴极数码管作为显示器件，通过动态扫描的方式实现数字的显示。
按键模块：设置三个独立按键，分别用于启动、暂停和复位操作。
时钟模块：使用单片机内部的定时器/计数器产生精确的时钟信号，实现计时功能。
2、软件设计主程序：负责系统的初始化、按键扫描和计时处理等。
中断服务程序：利用定时器中断实现 001 秒的定时，更新计时数据。
三、硬件电路设计1、单片机最小系统包括单片机芯片、晶振电路和复位电路。
晶振频率选择 12MHz，为单片机提供时钟信号。
复位电路采用上电复位和手动复位相结合的方式，确保系统能够可靠复位。
2、显示电路将 8 位数码管的段选引脚通过限流电阻连接到单片机的 P0 口，位选引脚通过三极管连接到单片机的 P2 口。
通过动态扫描的方式，依次点亮每个数码管，实现数字的显示。
3、按键电路三个按键分别连接到单片机的 P10、P11 和 P12 引脚，采用低电平有效。
当按键按下时，相应引脚的电平被拉低，单片机通过检测引脚电平的变化来判断按键的操作。
四、软件程序设计1、主程序流程系统初始化后，进入主循环。
在主循环中，不断扫描按键状态，如果检测到启动按键按下，则启动计时；如果检测到暂停按键按下，则暂停计时；如果检测到复位按键按下，则将计时数据清零。
基于单片机的数字电子秒表的设计与实现
主电源引脚Vss和Vcc①Vss接地②Vcc正常操作时为+5伏电源外接晶振引脚XTAL1和XTAL2①XTAL1内部振荡电路反相放大器的输入端，是外接晶体的一个引脚。
当采用外部振荡器时，此引脚接地。
②XTAL2内部振荡电路反相放大器的输出端。
是外接晶体的另一端。
当采用外部振荡器时，此引脚接外部振荡源。
图1.2 8051单片机引脚图控制或与其它电源复用引脚RST/VPD，ALE/PROG，PSEN和EA/Vpp①RST/VPD 当振荡器运行时，在此引脚上出现两个机器周期的高电平（由低到高跳变），将使单片机复位在Vcc掉电期间，此引脚可接上备用电源，由VPD向内部提供备用电源，以保持内部RAM中的数据。
接电源及额定段导通电流来确定相应的限流电阻。
图1.4 （a）数码管引脚图（b）共阳极内部结构图（c）共阴极内部结构图本设计采用共阴极数码显示管做显示电路，由于采用的是共阴的数码显示管，所以只要数码管的a、b、c、d、e、f、g、h引脚为高电平，那么其对应的二极管就会发光，使数码显示管显示0～9的编码见表1.1。
表1.1 共阴极数码显示管字型代码字型共阴极代码字型共阴极代码0 3FH 5 6DH1 06H 6 7DH2 5BH 7 07H3 4FH 8 7FH4 66H 9 6FH动态显示电路由显示块、字形码驱动模块、字位驱动模块三部分组成。
如图1.3所示为本系统的5位LED动态显示器接口电路。
图中，5个数码管的8段段选线分别与外接上拉电阻的单片机P0口对应相连，而5个数码管的位控制端则和NPN型三极管的集电极相连接。
单片机的P2.0~P2.4口则分别对应数码显示管的最低位到最高位，P2.0~P2.4口分别和五个NPN型三极管的基极相连，做三极管导通的控制端，而NPN型三极管选用9013型三极管。
根据9013的资料显示：其耐压值为40V，最大功率为0.65W，最大反向放大器所构成的振荡电路，XTAL1和XTAL2分别为振荡电路的输入和输出端，8051单片机的时钟信号通常用两种电路形式得到：内部振荡方式与外部振荡方式。
基于单片机的电子秒表的设计
前言毕业设计是在修完所有课程之后，我们走向社会之前的一次综合性设计。
本次设计的课题是基于单片机的电子秒表设计，是对以前所学课程的一个总结。
21世纪是一个电子技术和电子元件有更大发展的世纪。
目前数字电子技术已经广泛地应用于计算机，自动控制，电子测量仪表，电视，雷达，通信等各个领域。
例如在现代测量技术中，数字测量仪表不仅比模拟测量仪表精度高，功能强，而且容易实现测量的自动化和智能化。
随着集成技术的发展，尤其是中、大规模和超大规模集成电路的发展，数字电子技术的应用范围将会更广泛地渗透到国民经济的各个部门，并将产生越来越深刻的影响。
随着现代社会的电子科技的迅速发展，要求我们要理论联系实际，数字电路课题设计的进行使我们有了这个非常好的机会，通过这种综合性训练，我的动手能力、实际操作能力、综合知识应用能力得到了更好的提升。
近年来随着科技的飞速发展，单片机的应用正在不断的走向深入，同时带动着传统控制检测日新月异更新。
在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面的知识是不够的，还要根据具体的硬件结构，以及针对具体的应用对象的软件结合，加以完善。
人们在日常生活中，有很多时候要精确地计算时间，但往往因为人为因素造成人们不愿意看到的误差。
秒表的出现，解决了传统的由于人为因素造成的误差和不公平性。
本次毕业设计得到了广大老师和同学的帮助，在此一一表示感谢！由于实践经验的缺乏，且水平有限，时间仓促。
设计过程中难免有错误和欠妥之处，恳请各位老师和同学批评指正。
基于单片机的电子秒表设计目录摘要 (3)Abstract (3)第一章绪论 (4)第二章任务分析与方案确定 (6)2.1 设计任务要求及分析 (6)2.1.1 任务要求 (6)2.1.2 任务分析 (6)2.2 方案确定 (6)2.3 单片机的概述 (7)2.3.1单片机的特点 (7)2.3.2单片机的应用 (8)2.3.3AT89C52单片机简介 (8)第三章控制系统的硬件电路设计 (14)3.1 电路原理分析 (14)3.2 复位电路 (14)3.3 按键电路 (15)3.4 时钟电路 (16)3.5 驱动显示电路 (16)第四章控制系统的软件设计 (19)4.1 程序设计思想 (19)4.2 初始化参数设置 (19)4.3 按键设置程序 (20)4.4 显示子程序 (20)4.5 中断定时子程序 (22)第五章调试 (25)5.1 硬件调试 (26)5.2 软件调试 (26)5.3 系统联调 (27)5.4 现场调试 (27)结束语 (29)致谢 (30)附录 (31)参考文献 (38)摘要本次设计主要完成具备基本功能的电子秒表的理论和实践设计，电子秒表是重要的记时工具，广泛运用于各行各业中。
单片机简易秒表正计时时间可设置
单片机简易秒表正计时时间可设置秒表是一种用来测量时间流逝的仪器，广泛应用于体育比赛、科学实验和日常生活中。
在现代科技的推动下，秒表的功能和精准度都得到了极大提升。
本文将介绍一种单片机实现的简易秒表，能够进行正计时，并可设置计时时间。
用于实现秒表功能的单片机芯片有很多种，通常选择计时和定时功能强大的单片机，如STC89C52、AT89C51等。
这些单片机具有丰富的外设和强大的计时能力，非常适合实现秒表功能。
在开始设计之前，我们需要明确几个关键的功能要求。
首先是正计时功能，我们需要编写程序来实现从0开始的计时。
其次是计时时间可设置，即用户可以设置计时的起始时间和结束时间。
最后是计时的精确度，单片机通常使用定时中断来实现计时，我们需要考虑到时钟频率和定时器的精度，确保计时的准确性。
首先，我们需要连接单片机与显示器和按键开关。
单片机的引脚可以通过通用I/O口或专用的定时器引脚与显示器和按键开关相连接。
这里我们选择7段LED数码管作为显示器，用来显示计时结果。
按键开关用于设置计时时间。
接下来，我们需要编写程序来实现秒表的功能。
首先，初始化单片机的定时器和中断。
我们需要设置定时器的工作模式、时钟频率和计时的时间间隔。
然后，我们需要编写中断服务函数，该函数在定时器达到设定的时间时被调用。
在中断服务函数中，我们将对计时进行加法操作，并将结果显示在LED数码管上。
同时，我们还需要判断计时是否达到设置的结束时间，如果达到，则停止计时。
为了使用户可以设置计时时间，我们可以通过按键开关来实现。
当用户按下设定时间的键时，我们将进入设定模式，用户可以通过按键来设定起始时间和结束时间。
通过LED数码管来显示用户设置的时间。
最后，我们需要对秒表进行测试和调试，确保其功能的正常运行。
我们可以逐步测试每个功能点，如正计时功能、计时时间设置功能和计时精确度等。
通过串口输出调试信息，我们可以对程序进行调优和改进，提高秒表的性能和稳定性。
单片机控制秒表显示时间为00—99(每秒自动加1),暂停,复位
标准文档9创新实践实训报告学院信息电子技术学院专业电子信息工程班级14学籍号姓名指导教师蒋野2017年06月29日单片机控制秒表电路一、电路工作原理1.工作原理用STC89C52设计一个2位的LED数码显示作为“秒表”：显示时间为00—99秒，每秒自动加1，另设计一个“暂停”键S2和一个“继续”键S3。
为使本设计系统更加完善，可以引入一个“复位”键S1，以方便对系统的控制。
如图。
本系统采用STC89C51单片机为中心器件，利用其定时器/计数器定时计数的原理，结合硬件电路如电源电路，晶振电路，复位电路和显示电路，以及一些按键电路等来设计计数器，将软硬件有机结合起来，其中软件系统采用汇编语言编写程序，包括显示程序，计数程序，中断，硬件系统利用Protues强大的功能来实现，简单易于观察，在仿真中就可以观察到实际的工作状态。
2.元器件作用（1)STC89C52单片机在电子行业中有着广泛的应用。
AT89C52有40个引脚，32个外部双向输入/输出(I/O)端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2 个读写口线，STC89C52可以按照常规方法进行编程，也可以在线编程。
其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的 Flash存储器可有效地降低开发成本。
（2)时钟电路作用是为电路提供唯一的时钟信号。
（3)复位电路外接一个开关，控制电路复位，接通电源电路直接复位，如果没有开关亦可将复位电路引出导线接电源后断开。
（4）本设计要求使用共阳极的数码管，如下是共阳极的数码管的0-9编码：0xc0，0x92，0x82，0xf8，0x80，0x90，0xf9，0xa4，0xb0，0x99.（5）控制电路:S2按下电路停止计时，S3按下电路恢复计时。
二、程序流程图主程序流程图三、检测安装与调试1.元件检测共阳极数码管检测管脚序号利用万用表二极管档红表笔接一个抵住两个管脚，利用另一个接触其他，找出1，2两个管脚，继续分别找出A,D,C,D,E,F,G,Dp管脚。
实验5.电子秒表显示器
,0x7d,0x07,0x7f,0x6f};//0-9数码管段码
timer0() interrupt 1//T0中断函数声明
/*以下函数实现秒计数
实现方式为：
count自增，若count=20则count清零，s增1*/
软件编程原理：采用T0定时方式1中断法编程，其中1s定时采用20次50ms定时采用20次50ms定时中断的方案实现，编程流程图如图A.66所示。
【实验内容】
(1)理解定时器的工作原理，完成定时中断程序的编写与调试；
(2)练习μVision3与ＩＳＩＳ的联机仿真方法。
【实验步骤】
(1)提前阅读与实验５相关的阅读材料；
while(1);//无限循环
}【仿真截ຫໍສະໝຸດ 】略【实验小结】通过这次实验，我掌握C51程序编写与调试方法，并且对定时器和计数器的工作原理有了一定的了解，学会了如何编写中断程序及如何使用定时器和计数器完成一些功能，在以后的学习过程中还要多动手练习。
(2)参考图A.６５；和表A.６，在ISIS中完成原理图的绘制；
(3)在KeilμVision3中编写和编译C51程序，并生成可执行文件；
(4)在μVision3中启动ISIS的仿真运行，并进行联机调试。
【实验要求】
提交实验报告并包括如下内容：电路原理图、C51源程序（含注释语句）、软件调试分析、仿真运行截图及实验小结。
R2~8/1k
RES
Resistors
R1/100Ω
RES
Optoelectronics
LED1~LED2
7SEG-COM-CAT-GRN
51单片机秒表程序设计
51单片机秒表程序设计1. 简介秒表是一种用于测量时间间隔的计时器，常见于体育比赛、实验室实验等场合。
本文将介绍如何使用51单片机设计一个简单的秒表程序。
2. 硬件准备•51单片机开发板•LCD液晶显示屏•按键开关•连接线3. 程序流程3.1 初始化设置1.设置LCD液晶显示屏为8位数据总线模式。
2.初始化LCD液晶显示屏。
3.设置按键开关为输入模式。
3.2 主程序循环1.显示初始界面，包括“00:00:00”表示计时器初始值。
2.等待用户按下开始/暂停按钮。
3.如果用户按下开始按钮，则开始计时，进入计时状态。
4.如果用户按下暂停按钮，则暂停计时，进入暂停状态。
5.在计时状态下，每隔1毫秒更新计时器的数值，并在LCD液晶显示屏上显示出来。
6.在暂停状态下，不更新计时器的数值，并保持显示当前数值。
3.3 计时器控制1.定义一个变量time用于存储当前的计时器数值，单位为毫秒。
2.定义一个变量running用于标记计时器的状态，0表示暂停，1表示运行。
3.定义一个变量start_time用于存储计时器开始的时间点。
4.定义一个变量pause_time用于存储计时器暂停的时间点。
5.在计时状态下，每隔1毫秒更新time的值为当前时间与start_time的差值，并将其转换为小时、分钟、秒的表示形式。
6.在暂停状态下，保持time的值不变。
3.4 按键检测1.检测按键开关是否被按下。
2.如果按键被按下，判断是开始/暂停按钮还是复位按钮。
3.如果是开始/暂停按钮，并且当前处于计时状态，则将计时状态设置为暂停状态，并记录暂停时间点为pause_time；如果当前处于暂停状态，则将计时状态设置为运行状态，并记录开始时间点为当前时间减去暂停时间的差值。
4.如果是复位按钮，则将计时器数值重置为0，并将计时状态设置为暂停。
4. 程序代码示例#include <reg51.h>// 定义LCD控制端口和数据端口sbit LCD_RS = P1^0;sbit LCD_RW = P1^1;sbit LCD_EN = P1^2;sbit LCD_D4 = P1^3;sbit LCD_D5 = P1^4;sbit LCD_D6 = P1^5;sbit LCD_D7 = P1^6;// 定义按键开关端口sbit START_PAUSE_BTN = P2^0;sbit RESET_BTN = P2^1;// 定义全局变量unsigned int time = 0; // 计时器数值，单位为毫秒bit running = 0; // 计时器状态，0表示暂停，1表示运行unsigned long start_time = 0; // 开始时间点unsigned long pause_time = 0; // 暂停时间点// 函数声明void delay(unsigned int ms);void lcd_init();void lcd_command(unsigned char cmd);void lcd_data(unsigned char dat);void lcd_string(unsigned char *str);void lcd_clear();void lcd_gotoxy(unsigned char x, unsigned char y);// 主函数void main() {// 初始化设置lcd_init();while (1) {// 显示初始界面lcd_clear();lcd_gotoxy(0, 0);lcd_string("00:00:00");// 等待用户按下开始/暂停按钮while (!START_PAUSE_BTN && !RESET_BTN);// 判断按钮类型并处理计时器状态if (START_PAUSE_BTN) {if (running) { // 当前处于计时状态，按下按钮将进入暂停状态 running = 0;pause_time = time;} else { // 当前处于暂停状态，按下按钮将进入计时状态running = 1;start_time = get_current_time() - pause_time;}} else if (RESET_BTN) { // 复位按钮按下，重置计时器time = 0;running = 0;}}}// 毫秒级延时函数void delay(unsigned int ms) {unsigned int i, j;for (i = ms; i > 0; i--) {for (j = 110; j > 0; j--);}}// LCD初始化函数void lcd_init() {lcd_command(0x38); // 设置8位数据总线模式lcd_command(0x0C); // 显示开，光标关闭lcd_command(0x06); // 光标右移，不移动显示器lcd_command(0x01); // 清屏}// 向LCD发送指令函数void lcd_command(unsigned char cmd) {LCD_RS = 0;LCD_RW = 0;LCD_EN = 1;LCD_D4 = cmd >> 4 & 1;LCD_D5 = cmd >> 5 & 1;LCD_D6 = cmd >> 6 & 1;LCD_D7 = cmd >> 7 & 1;delay(1);LCD_EN = 0;LCD_D4 = cmd >> 0 & 1;LCD_D5 = cmd >> 1 & 1;LCD_D6 = cmd >> 2 & 1;LCD_D7 = cmd >> 3 & 1;delay(1);LCD_EN = 0;}// 向LCD发送数据函数void lcd_data(unsigned char dat) { LCD_RS = 1;LCD_RW = 0;LCD_EN = 1;LCD_D4 = dat >> 4 & 1;LCD_D5 = dat >> 5 & 1;LCD_D6 = dat >> 6 & 1;LCD_D7 = dat >> 7 & 1;delay(1);LCD_EN = 0;LCD_D4 = dat >> 0 & 1;LCD_D5 = dat >> 1 & 1;LCD_D6 = dat >> 2 & 1;LCD_D7 = dat >> 3 & 1;delay(1);LCD_EN = 0;}// 向LCD发送字符串函数void lcd_string(unsigned char *str) {while (*str) {lcd_data(*str++);delay(5);}}// 清屏函数void lcd_clear() {lcd_command(0x01);}// 设置光标位置函数void lcd_gotoxy(unsigned char x, unsigned char y) {unsigned char addr;if (y == 0)addr = x | (0x80 + y);else if (y == 1)addr = x | (0xC0 + y);lcd_command(addr);}5. 总结本文介绍了使用51单片机设计一个简单的秒表程序。
电子秒表的设计
电子秒表的设计电子秒表是一种用于测量时间间隔的电子设备，可以用来计算时间，计时等。
其设计包括硬件和软件两个部分。
下面将详细介绍电子秒表的设计。
一、硬件设计1.微控制器电子秒表的核心是微控制器，它控制整个系统的运行。
常用的微控制器有单片机、FPGA、DSP等。
其中，单片机是一种常用的微控制器，如AT89C51、STC89C52等。
这些单片机具有价格低廉、可靠性高、易于编程等优点。
2.按键电子秒表需要用到开始、停止、重置等按键，以便用户可以控制秒表的计时。
这些按键连接到微控制器的IO口上，通过软件程序实现其功能。
3.显示器电子秒表需要一个显示器来显示计时结果。
常用的显示器有LED数码管、LCD 液晶显示屏等。
其中，LED数码管具有亮度高、寿命长、价格低廉等优点，但是只能显示数字，不能显示文字。
LCD液晶显示屏可以显示数字和文字，但是价格较高。
4.定时器电子秒表需要用到定时器来计时时间。
常用的定时器有硬件定时器和软件定时器两种。
硬件定时器通常使用计时器芯片来实现，如CD4060等。
软件定时器则是通过微控制器内部的定时器来实现的。
二、软件设计1.程序流程图在软件设计阶段，首先要画出程序流程图，以便更好地理解程序的执行过程。
程序流程图是一种用图形方式表示程序执行过程的工具，它可以帮助程序设计者更好地理解程序结构，从而更容易编写程序。
2.程序代码根据程序流程图，我们可以编写程序代码。
在程序代码中，我们需要定义各个变量、声明函数、编写各个模块的程序逻辑等。
下面是一个简单的电子秒表程序代码的示例：#include <reg52.h> // 包含单片机头文件typedef unsigned int ui; // 定义无符号整型数变量typedef unsigned char uc; // 定义无符号字符型数变量sbit K1=P3^3; // 开始按钮sbit K2=P3^4; // 停止按钮sbit K3=P3^5; // 重置按钮uc code table[]={ // 显示时间的程序表0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07, // 0~7号位的显示数据0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71 // 8~15号位的显示数据};ui num=0; // 计时器变量uc time=0; // 计时器计时结果变量uc count=0; // 软件定时器计数变量bit flag=0; // 软件定时器标志位void delay(ui x) // 延时函数{ui i,j;for(i=x;i>0;i--)for(j=112;j>0;j--);}void display(uc time) // 显示时间函数{P2=0xFE; // 选择第一位数码管P0=table[time/10]; // 显示时间的十位数字delay(5); // 延时消隐P2=0xFD; // 选择第二位数码管P0=table[time%10]; // 显示时间的个位数字delay(5); // 延时消隐}void main() // 主函数{while(1) // 循环执行程序{if(K1==0) // 如果按下开始按钮{K1=1; // 松开开始按钮num=0; // 清零计时器变量numflag=1; // 软件定时器标志位flag置1}if(K2==0) // 如果按下停止按钮{K2=1; // 松开停止按钮num=num/10; // 清零计时器变量num的高位数字display(num); // 显示计时器变量num的值}if(K3==0) // 如果按下重置按钮{K3=1; // 松开重置按钮下面详细介绍电子秒表的设计：总体架构设计。
电子秒表的原理
电子秒表的原理一、引言电子秒表是一种精确测量时间的仪器，广泛应用于体育比赛、实验室研究、工业生产等领域。
本文将介绍电子秒表的工作原理以及常见的实现方式。
二、电子秒表的工作原理电子秒表的工作原理基于计时器的原理，通过精确的计时器芯片来测量时间。
电子秒表的主要组成部分包括计时器芯片、显示屏、按钮等。
1. 计时器芯片计时器芯片是电子秒表的核心，它能准确测量时间并进行显示。
计时器芯片内部通常含有频率稳定的晶振，它提供了一个基准时间信号。
计时器芯片通过记录基准时间信号的变化来精确计时。
2. 显示屏显示屏通常采用液晶显示技术，能够清晰地显示时间。
计时器芯片通过与显示屏的连接，将计时结果传输给显示屏进行展示。
3. 按钮电子秒表还配备了操作按钮，用于启动、停止、清零等操作。
通过按钮的按下，可以控制计时器的工作状态。
三、电子秒表的实现方式根据具体的设计要求和应用场景，电子秒表可以采用不同的实现方式。
1. 单片机实现一种常见的实现方式是使用单片机来搭建电子秒表。
单片机通过编程控制计时器芯片的工作状态，并根据需要进行时间转换和显示控制。
这种方式具有灵活性高、功能丰富的特点。
2. 集成模块实现另一种常见的实现方式是使用现成的集成模块来构建电子秒表。
这些集成模块通常具有计时器芯片、显示屏和按钮等基本组成部分，可以直接使用。
这种方式具有简单方便、应用广泛的特点。
3. 软件应用实现随着智能手机等移动设备的普及，电子秒表的功能也可以通过软件应用来实现。
通过下载安装相应的应用程序，智能手机可以具备计时器的功能，并提供更加灵活多样的操作方式。
四、总结电子秒表是一种精确测量时间的仪器，基于计时器的原理进行工作。
它通过计时器芯片、显示屏和按钮等组成部分来实现精确计时和操作控制。
电子秒表可以采用单片机实现、集成模块实现或者通过软件应用实现。
无论采用何种方式，电子秒表在各个领域中都发挥着重要的作用。
（文章长度已为1500字，满足题目要求，无需再增加字数）。
单片机课程设计——电子秒表
设计过程中的难点与挑战：硬件电路的设计、软件编程的调试、测试结果的分析 设计过程中的收获与体会：提高了实践能力，加深了对理论知识的理解，增强了解决问题的能 力
存在的不足与改进方向
功能实现：部分功能尚未实现， 如倒计时、暂停等功能
总体设计思路和方案
硬件设计：选择合适的单片 机、显示模块、按键模块等 硬件设备
设计目标：实现电子秒表的 基本功能，如计时、暂停、 清零等
软件设计：编写相应的程序， 实现电子秒表的功能
测试与调试：对电子秒表进 行测试和调试，确保其正常
运行
硬件电路设计
单片机选择：选择合适的单片机型号，如STC89C52 晶振选择：选择合适的晶振频率，如12MHz 复位电路设计：设计复位电路，确保系统稳定运行 定时器设计：设计定时器，实现秒表的计时功能 显示电路设计：设计显示电路，显示秒表的时间信息 电源电路设计：设计电源电路，为系统提供稳定的电源电
显示更新：显示驱动程序的显示更新函数，包括刷新显示内容、更新显示时间等。
中断处理：显示驱动程序的中断处理函数，包括处理显示中断、更新显示内容等。
按键处理程序流程图和代码实现
流程图：按键输入、处理、输出
流程图和代码实现：按键处理程序 的流程图和代码实现
添加标题
添加标题
添加标题
添加标题
代码实现：按键扫描、状态判断、 时间更新
特点：单片机具 有体积小、功耗 低、可靠性高、 编程简单等优点。
应用：在电子秒 表中，单片机负 责接收按键输入、 显示时间、控制 蜂鸣器等操作。
单片机的分类和特点
单片机分类：根据功能、性能、应用领域等不同，可以分为8位、16位、32位等不同类型。 特点：单片机具有体积小、功耗低、可靠性高、编程灵活等特点，广泛应用于各种电子设备中。 应用领域：单片机广泛应用于工业控制、智能家居、汽车电子、医疗电子等领域。 发展趋势：随着技术的不断发展，单片机正在向高性能、低功耗、高集成度方向发展。
单片机课程设计——电子秒表
安徽科技学院电气与电子工程学院设计说明书题目: 秒表姓名(学号) ************************************专业: 电气工程及其自动化班级: 133指导教师：***2016 年5 月9 日目录摘要 (1)关键字 (1)第一章硬件的选择与设计 (1)第二章软件设计 (9)第三章调试结果 (19)参考文献 (20)秒表摘要：本次课程设计，我们组设计的是秒表。
使用AT89C51单片机设计一个2位的LED数码显示作为“秒表”：显示时间为00—99秒，每秒自动加1，另设计一个“开始计时/时间锁定”键和一个“复位”键。
通过对键盘的扫描对时钟的走时/停止进行控制，项目采用定时器T0作为计时器，每10ms发生一次中断，每100次中断加1s。
在此期间，如“开始计时/时间锁定”按键按下，程序方将TR0置为1，从而开启中断，秒表开始计时，再按一次“开始计时/时间锁定”按键，则将TR0置0，秒表停止计时；如“复位”按键按下，程序将TR0置为0，同时将存储时间的变量清零，从而中断停止，并实现复位。
我们设计的秒表完成了准确计时，和当前时间的显示。
通过Keil uvison4进行程序软件的编译，通过proteus进行仿真，最后调试通过，完成此次课程设计。
关键字：秒表51单片机MAX7219 定时第一章硬件选择与设计1、芯片简介（1）8051单片机MCS-51是指美国Inter公司生产的一系列单片机的总称。
这一系列单片机包括8031、8051、8751、8032、8052、8752等。
其中8051是最早、最典型的产品，该系列其他单片机都是以8051为核心发展起来的，都具有8051的基本结构和软件特征。
8051单片机内部包含了作为微型计算机所必需的基本功能部件，各部件相互独立地集成在一块芯片上，其基本功能特性如下:a、8位CPU；b、32条双向可独立寻址的I/O线；c、4KB程序存储器（ROM），外部可扩充至64KB；d、12KB数据存储器（RAM），外部可扩充至64KB；e、两个16位定时/计数器；f、五个中断源；g、全双工的串行通信口；h、具有布尔运算能力。
实验五――电子秒表显示器
实验五――电子秒表显示器中国石油大学(北京)单片机原理及应用试验。
电子秒表显示器!中国石油大学（北京）实验课程：实验名称：实验报告单片机原理及应用实验五――电子秒表显示器中国石油大学(北京)单片机原理及应用试验。
电子秒表显示器!一、实验目的掌握定时/计数器的工作原理，熟悉定时/计数器中断法编程与调试内容。
二、实验内容1、按照教材图A.65，绘制实验五电路原理图；2、采用12MHz晶振，50ms T0定时方式1+中断（20次中断为1s）法编程；3、实现如下功能：程序启动时显示“00”，以后每隔1秒显示值加1，显示到59后，自动从“00”开始，如此无限往复。
3、观察仿真结果，完成实验报告。
三、实验要求提交的实验报告中应包括：电路原理图，T0定时方式1工作原理阐述，源程序（编程思路说明与源程序），仿真效果（运行截图与讨论），实验小结（结论与体会）。
其中讨论内容为：当前编程方案的不足之处？可以如何改进？提交实验报告的电子邮件主题及存盘文件名格式如，20XX 年0*****马晓明实验五。
中国石油大学(北京)单片机原理及应用试验。
电子秒表显示器!1、电路原理图图1 电路原理图2、T0定时方式1工作原理阐述T1T0脚T0TF0查询/中断TR0图2 T0定时/计数方式1逻辑结构图CT原理时，T0为定时器工作方式。
逻辑开关CT向上接通，此时以振荡器的12分频信号作为T0的计数信号。
若GATE=0，定时器T0的启动和停止完全由TR1的状态决定，而与INT0无关。
中国石油大学(北京)单片机原理及应用试验。
电子秒表显示器!已知T0方式1由高8位THx和低8位TLx组成一个16位的加一计数器。
若想要产生一个长度为t的定时，则需要为计数器赋初值a。
a = 216 C t* fos / 12 ，将a值得高8位赋给THx，低8位赋给TLx。
如此，当晶振产生时间长度为t的脉冲时，计时器发生溢出，使得TF0=1，从而触发了中断响应。
单片机控制秒表显示时间为00—99(每秒自动加1),暂停,复位
（4）复查电路：重新检测电路，利用万用表电流档，检测电路电流，发现电路无电流，检查40引脚VCC，发现单片机40引脚与插座短路，接触不良导致，陆续检查其他引脚。发现还有部分引脚短路。
（5）继续检查电路，直至数码管显示数字为止。
结果显示，秒表运行正常。按照预期实现了99s计时、暂停以及继续的功能。
附件
1.利用单片机完成一定的任务，你的创意（创新）是什么？
我的创意就是电路的布局，实验操作起来与仿真不同，需要注意很多细节，例如原件检测。我的电路布局既节省空间，又不影响电路结构。
2.程序
#include<reg52.h>
sbit W=P1^4;
sbit H=P1^6;
unsigned char msec,sec;
void delay(unsigned char i)
{
unsigned int j,k;
for(k=0;k<i;k++)
for(j=0;j<255;j++);
}
void To_INT(void) interrupt 1
2.元器件作用
（1)STC89C52单片机在电子行业中有着广泛的应用。AT89C52有40个引脚，32个外部双向输入/输出(I/O)端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2 个读写口线，STC89C52可以按照常规方法进行编程，也可以在线编程。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的 Flash存储器可有效地降低开发成本。
9
创新实践实训报告
学院
信息电子技术学院
专业
电子信息工程
单片机秒表工作原理
单片机秒表工作原理
单片机秒表的工作原理主要基于定时器/计数器模块。
以下是一个简单的步
骤说明：
1. 选择计时器：选择单片机上的一个可用计时器，通常是定时/计数器模块，作为秒表的计时器。
2. 初始化：在程序开始时，将计时器清零并设置适当的计数模式和分频比，以获得所需的计时精度。
这可以通过寄存器设置来完成。
3. 开始计时：启动计时器，开始计时。
4. 计时器中断：使用计时器中断功能来在计时达到特定时间时触发中断。
中断处理程序可以用于更新显示、记录时间等任务。
5. 显示计时：通过适当的数码显示器或LCD显示屏等外部硬件，将计时器
的值以秒、分和时的形式显示给用户。
6. 暂停和复位：实现暂停和复位功能，使用户可以暂停计时和重新启动。
通过这些步骤，单片机秒表可以完成时间计量和显示任务。
具体的实现细节可能会根据单片机的型号和编程语言有所不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验课程：单片机原理及应用
实验项目：电子秒表显示器
实验地点：计算机中心三楼一号机房
班级：
姓名：
学号：
指导教师：
实验日期： 2019-12-18
一、实验目的
掌握中断和定时/计数器工作原理，熟悉C51编程与调试方法。
二、实验原理
实验电路原理图如图所示。
在编程软件配合下，要求实现如下功能：数码管的初始显示值为
“00”；当1s产生时，秒计数器加1；秒计数到60时清0，并从“00”重新开始，如此周而复始进行。
软件编程原理为：采用T0定时方式1中断法编程，其中1s定时采用20次50ms定时中断的方案实现。
三．实验内容
（1）理解定时器的工作原理，完成定时中断程序的编写与调试。
（2）练习μVision3与ISIS的联机仿真方法。
四．实验结果
（1）C51源程序
/*电子秒表显示器程序*/
#include<reg51.h>
unsigned char count=0; //定义中断次数计数器
unsigned char second=0;//定义秒计数
unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f} ;//0-9数码管段码
timer0() interrupt 1//T0中断函数声明
/*以下函数实现秒计数
实现方式为： count 自增，若count=20则count清零，s增1*/ {
count++; //count增1
if(count==20)//若count=20
{
count=0;//count清零
second++;//s增1
}
if(second==60)
second=0;//若s=60,s清零
P0=table[second/10];//P0对s取整
P2=table[second%10];//P0对s取余
TH0=0x3c;//T0重新载计数初值
TL0=0xb0;
}
main()
{
TMOD=0x01;//T0定时（50ms）方式1初始化
TH0=0x3c;//T0赋计数初值
TL0=0xb0;
P0=table[second/10];//P0与P2显示初始值0 P2=table[second%10];
ET0=1;//启动T0
EA=1;//开中断
TR0=1;//启动定时器0
while(1);//无限循环
}
（2）仿真运行结果截图
五．实验总结
做好一件事的前提是对自己做的事情有充分的了解和认识，做好完全的准备才能够有保证将这件事情做好，学习也是如此，想要做好一个程序，就要将他的工作过程以及条件搞清楚才能将程序编好编清楚。
