S700K电动转辙机试题1
《信号基础》转辙机题库
《信号基础》转辙机题库一、填空题4.1转辙装置的核心和主体是，还包括外锁闭装置和各类杆件、安装装置。
4.1、转辙机的四大功能可以概括为、、、和功能。
4.1转辙机外壳纵侧面的两端与基本轨或中分线垂直距离的偏差，不大于，外锁闭道岔，不大于。
4.1列车运行速度120km/h及其以下时，单点牵引道岔牵引点中心线处有间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示。
4.1列车运行速度120km/h及其以下时，两点及三点牵引道岔第一牵引点中心线处有间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示，其余牵引点检查。
4.1列车运行速度大于120km/h小于160km/h时，单点牵引道岔牵引点中心线处有间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示。
4.1列车运行速度大于120km/h小于160km/h时，两点及三点牵引道岔第一牵引点中心线处有间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示，其余牵引点检查。
4.1列车运行速度大于160km/h时，尖轨、心轨的密贴段，在牵引点间有间隙时不得接通表示。
4.1当尖轨或心轨从密贴位斥离至缝隙时不得接通道岔表示。
4.1道岔表示电路中应采用反向电压不小于，正向电流不小于的整流元件。
4.1转辙机按动作能源和传动方式分类，可以分为、电液转辙机和，比如、ZY(J)系列和4.1转辙机按照动作速度分类，可以分为普通动作转辙机和，前者转换道岔时间在，后者转换时间在。
4.1一组道岔由一台转辙机牵引的称为，由两台转辙机牵引的称为双机牵引，由两台及其以上转辙机牵引的称为。
4.2 转辙机是我国铁路使用最广泛的电动转辙机，它用于非提速区段以及提速区段的侧线上。
4.2 ZD6型电动转辙机采用内锁闭方式，适用于、、50kg/mAT单开道岔、对称道岔，不适用于提速道岔。
4.2 ZD6－A型转辙机中的电动机为电动转辙机提供动力，采用电动机。
4.2 ZD6型转辙机中的自动开闭器由静接点、、、速动爪、组成，用来表示道岔尖轨所在位置。
700K转辙机
（2）动力传动机构：三相电动机，摇把齿轮、摩擦连接器、保持连接器、动作杆组成。
（3）检测和锁闭机构:主要由检测杆,叉形接头(用于内外检测杆的连接),速动开关组,锁闭块和锁舌,指示标等五部分
（4）安全装置：主要由开关锁,遮断开关,连杆,摇把儿孔挡
（6）摩擦连接器内装有三对主、被金属摩擦片，分别固定在外壳和滚珠丝杠上，摩擦片的端面有一压力弹簧，通过调正压力弹簧的压力，可以使主、被摩擦片之间的摩擦结合力大小发生变化，调整摩擦力大小。
摩擦联接器的作用是：1、将变速齿轮组变速后的旋转力，传递给滚珠丝杠，实现电机的动力正常输出；2、实现齿轮组与滚珠杠间的软联接，当滚珠丝杠上的转换阻力大于摩擦联接器结合力时，主被摩擦片之间相对打滑空转，起到保护三相电机的作用
通过在南京地铁一号南延线几个月的实习，我学习了不少有关道岔的知识，搜集了很多S700K电动转辙机及分动钩式外锁闭装置的有关资料。通过日常工作中的经验，结合这些资料，引用前人的经验，并结合实际情况写下这篇论文。论文的主题是“S700K电动转辙机及钩式外锁闭装置的安装与调试”主要包括S700K电动转辙机构成原理，分动钩式外锁闭装置构成原理，道岔安装，道岔调试，道岔故障分析处理及日常维护，五大部分。
2.1
外锁闭装置是装在尖轨和基本轨上形成道岔锁闭的器材
外锁闭是指转辙设备将道岔转换到某一极限位置后，通过锁闭装置将尖轨与基本轨(心轨与翼轨)直接锁闭在一起。
随着该型电动转辙机的大量投入使用，就要求对其进行更好的维护。这就要求施工及维护人员拥有基本作业技能和非正常情况下的应急处理能力。施工人员和维护人员应了解S700K电动转辙机，外锁闭装置和安装装置的结构原理，安装调试方法，维修知识和故障处理方法。明白了这些知识，才能在工作中很好地胜任和S700K有关的工作任务。
西南交大-铁路信号基础-第三次作业
本次作业是本门课程本学期的第3次作业，注释如下：请各位同学认真思考，按时完成作业。
一、单项选择题(只有一个选项正确，共4道小题)1. S700K电动转辙机的第一级降速是由（）实现。
(A) 摩擦联结器(B) 齿轮组(C) 滚珠丝杠(D) 保持连接器你选择的答案： B [正确]正确答案：B解答参考：2. 该继电器线圈图形表示（）类型的继电器(A) 无极继电器(B) 偏极继电器(C) 整流继电器(D) 时间继电器你选择的答案： A [正确]正确答案：A解答参考：3. 该继电器线圈图形表示（）类型的继电器(A) 无极继电器(B) 偏极继电器(C) 整流继电器(D) 时间继电器你选择的答案： [前面作业中已经做正确] [正确]正确答案：D解答参考：4. 该继电器线圈图形表示（C）类型的继电器。
(A) 无极继电器(B) 偏极继电器(C) 缓放继电器(D) 时间继电器正确答案：C解答参考：二、不定项选择题(有不定个选项正确，共4道小题)5. 继电器按照动作原理分类，可以分为（）[不选全或者选错，不算完成](A) 电磁继电器(B) 感应继电器(C) 热力继电器(D) 固态继电器正确答案：A B C D解答参考：6. 继电器的吸起和落下是依靠继电器的（）特性完成的[不选全或者选错，不算完成](A) 牵引特性(B) 机械特性(C) 时间特性(D) 电气特性正确答案：A B解答参考：7. 继电器的安匝是（）和（）的乘积[不选全或者选错，不算完成](A) 电流(B) 电压(C) 线圈匝数(D) 功率正确答案：A C解答参考：8. 继电器的安全系数是（）和（）之比[不选全或者选错，不算完成](A) 额定值(B) 释放值(C) 工作值(D) 吸起值你选择的答案： A C [正确]正确答案：A C解答参考：（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。
在线只需提交客观题答案。
)三、主观题(共20道小题)9.有极继电器按磁路结构来分类可分为串联式、并联式和桥式三种10.安全型继电器的接点符合故障-安全原则11.应用继电器构成的各种控制表示电路，统称继电电路12.简述选择继电器的一般原则参考答案：首先必须对继电器所控制的对象一一被控回路的性质、特点以及对继电器的要求等都要有周密地考察和透彻地了解。
S700K电动转辙机故障处理培训试题+答案
S700K电动转辙机故障处理培训试题姓名：工号：分数：一、填空：（每题4分）1．S700K电动转辙机电路中QDJ的中文名称切断继电器。
2. 当1DQJ 吸起 13 s后, 自动切断1DQJ 及1DQJF的自闭电路, 使动作电路复原, 以保护电动机不被烧坏。
3. X1 是表示电路定位表示、反位表示的共用回线。
4.当道岔由反位向定位转换时，但其动作电源是经由X1 X2X5 线送向室外的。
5.转辙机在转换过程中三相电压突然断相，故 BHJ 落下，切断1DQJ的自闭电路，使1DQJ及1DQJF相继落下。
二、选择：（每题5分）1、S700K型电动转辙机的动作电流不大于（ C）。
A 、1.0A B、1.5A C、2.0A D、 2.2A2、S700K型电动转辙机的工作电压为（D ）。
A、直流160VB、交流220VC、直流220VD、交流380V3、S700K型电动转辙机的转换时间为不大于（C ）。
A、3.8SB、5.5SC、 6.6SD、7.2S4、S700K型电动转辙机属于（ B）电动转辙机。
A、单相交流B、三相交流C、电液D、液压5、S700K型电动转辙机的控制电路的动作电源采用了（ B）独立电源。
(A) 220V单相交流 (B)380V三相交流 (C)220V直流(D)380V直流6、转辙机电路中在二极管上要串联一个（ B）的大功率电阻。
A、200Ω 75WB、300Ω 75WC、300Ω 70WD、250Ω 70W三、简答题：（第一题和第二题15分，第三题20分）1．简述S700K转辙机动作表示电路中R1和R2的作用。
1）R1的作用：主要是防止室外负载短路时保护电源不被损坏。
2）R2的作用：（１）由于1DQJ具有缓放作用，在道岔转换到位时，转辙机接点接通瞬间，380V 电源将会送至整流堆上（反位→定位X1、X2线；定位→反位X1、X3线），接入R2可保护二极管不被击穿。
（２）如X4、X5线发生短路，当道岔转换到位后电机会发生反转（1DQJ缓放时间内），易使道岔解锁，串入R2后，使电机U绕组电流减小，即三相不平衡，使电机不能转动，也使BHJ失磁落下，起到保护作用。
1.S700K提速道岔试题
S700K电动转辙机试题库一、课件1：S700K电动转辙机组成及原理。
（一）选择题。
1、S700K型电动转辙机中，齿轮组是第（ B ）减速。
A、2B、1C、3D、42、S700K电动转辙机的检测机构由检测杆、叉形接头铁（ D）、、锁闭块和锁舌、指示标组成。
A、滚珠丝杆B、开关锁C、齿轮组D、速动开关组h3、S700K电动转辙机的动力传动机构由三相电动转辙机、齿轮组、（A ）、滚珠丝杆、保持联结器及动作杆组成。
A、磨察联结器B、锁闭杆C、检测杆D、叉形接头铁4、S700K电动转辙机的转换阻力为（ C））A、2000NB、1500-2500NC、3000-6000ND、7000N5、S700K型电动转辙机根据安装方式不同，道岔分为左装和右装，尖轨第一牵引点为左装，其型号为：（ C）A、A19B、A21、A41(用在心轨第一牵引点)C、A13D、A35（二）判断题。
1、S700K型电动转辙机下层检测杆用于监督拉入密贴的尖轨或心轨伸出时的状态。
（×）2、不同类型的S700K型电动转辙机可以通用。
（×）3、S700K电动转辙机摩擦联接器的作用是将电机的驱动力传递给滚珠丝杆。
（√）4、滚珠丝杆的作用是将电机的旋转驱运动变为直线运动，起到一级减速的作用。
（×）5、S700K道岔开程不均，不影响转辙机内锁舌和锁闭块的弹出。
（×）6、S700K道岔电路中，电源一旦被切断，非经人工恢复，可以接通电路。
（×）7、S700K转辙机的检测杆上下可以倒换。
（×）8、S700K电动转辙机在转换过程中任一相断电，电机应立即停止转换。
（√）二、课件2：S700K电动转辙机维修及技术标准（一）选择题。
1、转辙机上下两检测杆无张嘴和左右偏移现象，检测杆头部的叉形连接销孔的磨损旷量不大于（ B ）A、2mmB、1mm、C、0.5mmD、1.5mm2、S700K道岔尖轨第一牵引点基本轨框架尺寸（ A ）A、1440mmB、1475mmC、1442mmD、1522mm3、用于尖轨、心轨第一牵引点的装载机，其检测杆缺口调整为指示标对准检测杆缺口中央，距两侧各为（ C ）A、2.0±0.5mmB、1.0±0.5mmC、1.5±0.5mmD、2.0±0.1mm4、S700K电动转辙机心轨第一牵引点的开程为（ C）A、160±5mmB、165±2mmC、101±3mmD、156±2mm5、S700K电动转辙机锁闭量的对称调整在动作连接杆叉形接头处调整，其牙距为（ D ）A、2mmB、1mmC、1.5mmD、3mm6、S700K道岔心轨第一台板上的压痕深度为≥（ B ）A、0.5mmB、1mmC、1.5mmD、2mm7、S700K电动转辙机用于尖轨、心轨第一牵引点的锁闭量为（ D ）。

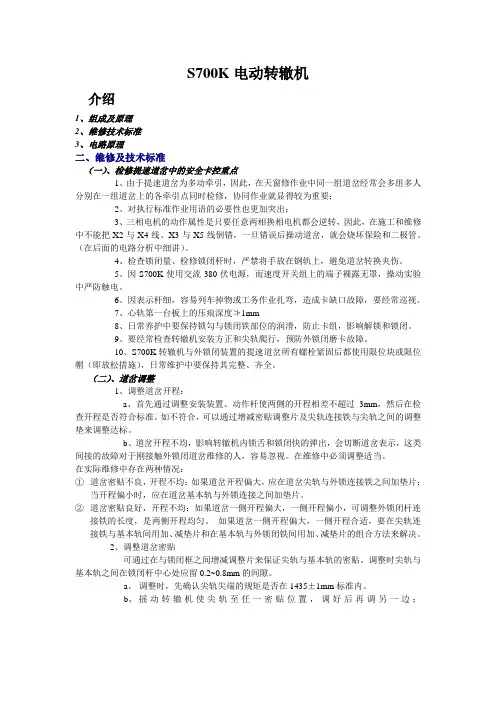

S700K电动转辙机
S700K电动转辙机介绍1、组成及原理2、维修技术标准3、电路原理二、维修及技术标准（一）、检修提速道岔中的安全卡控重点1、由于提速道岔为多动牵引，因此，在天窗修作业中同一组道岔经常会多组多人分别在一组道岔上的各牵引点同时检修，协同作业就显得较为重要；2、对执行标准作业用语的必要性也更加突出；3、三相电机的动作属性是只要任意两相换相电机都会逆转，因此，在施工和维修中不能把X2与X4线、X3与X5线倒错，一旦错误后操动道岔，就会烧坏保险和二极管。
（在后面的电路分析中细讲）。
4、检查锁闭量、检修锁闭杆时，严禁将手放在钢轨上，避免道岔转换夹伤。
5、因S700K使用交流380伏电源，而速度开关组上的端子裸露无罩，操动实验中严防触电。
6、因表示杆细，容易列车掉物或工务作业扎弯，造成卡缺口故障，要经常巡视。
7、心轨第一台板上的压痕深度≯1mm8、日常养护中要保持锁勾与锁闭铁部位的润滑，防止卡组，影响解锁和锁闭。
9、要经常检查转辙机安装方正和尖轨爬行，预防外锁闭磨卡故障。
10、S700K转辙机与外锁闭装置的提速道岔所有螺栓紧固后都使用限位块或限位帽（即放松措施），日常维护中要保持其完整、齐全。
（二）、道岔调整1、调整道岔开程：a、首先通过调整安装装置、动作杆使两侧的开程相差不超过3mm，然后在检查开程是否符合标准。
如不符合，可以通过增减密贴调整片及尖轨连接铁与尖轨之间的调整垫来调整达标。
b、道岔开程不均，影响转辙机内锁舌和锁闭快的弹出，会切断道岔表示，这类间接的故障对于刚接触外锁闭道岔维修的人，容易忽视。
在维修中必须调整适当。
在实际维修中存在两种情况：①道岔密贴不良，开程不均：如果道岔开程偏大，应在道岔尖轨与外锁连接铁之间加垫片；当开程偏小时，应在道岔基本轨与外锁连接之间加垫片。
②道岔密贴良好，开程不均：如果道岔一侧开程偏大，一侧开程偏小，可调整外锁闭杆连接铁的长度，是两侧开程均匀。
如果道岔一侧开程偏大，一侧开程合适，要在尖轨连接铁与基本轨间用加、减垫片和在基本轨与外锁闭铁间用加、减垫片的组合方法来解决。
信号工高级考试(试卷编号221)
信号工高级考试(试卷编号221)1.[单选题]S700K电动转辙机单芯电缆控制距离可达( )。
A)1.5kmB)2.0kmC)2.5kmD)3.0km答案:C解析:2.[单选题]电气化区段微机交流计数电码自动闭塞,微机交流计数轨道继电器的释放值为( )。
A)不大于2.4VB)不小于2.4VC)不大于4.8VD)不小于4.8V答案:B解析:3.[单选题]联锁表中，表示将27号道岔带动到反位正确书写格式是（）。
A)[（27）］B)-27C)｛27｝D)｛（27）｝答案:D解析:4.[单选题]结合部管理是信号维护工作的重要内容，直接影响着信号设备的（ ）。
A)登记质量B)销记质量C)运用质量D)测试质量答案:C解析:5.[单选题]车辆的车门出现以下（）故障时，会导致车载两端ATP同时死机。
A)车门异常开启B)车门继电器动作异常C)车门抖动频次过高D)车门无法正常打开6.[单选题]（）是指全线各上下行站台侧、存车线、出入场段线、折返线等，根据不同作业需求，设置的与目的地作业方式相关的编号。
A)车次号B)目的地号C)列车识别号D)表号答案:B解析:7.[单选题]如发现缺少安全防护措施的施工场所,应及时( )。
A)向有关部门举报B)向施工单位举报C)向施工单位提示D)以后不再去答案:A解析:8.[单选题]当车载信号设备识别到系统故障时，将立即发出紧急制动命令，且延时小于或等于（）秒。
A)0.75B)0.85C)1D)1.15答案:A解析:9.[单选题]当发生与信号设备有关联的机车车辆冲突、脱轨事故时,信号维修人员应会同车站值班员记录设备状态,派人监视,保护( ),不得擅自动用设备,并立即报告电务段调度。
A)事故现场B)测试现场C)施工现场D)检修现场答案:A解析:10.[单选题]安全教育培训的目的是提高员工的安全素质，防患于未然，使员工努力做到：()。
A)事不关已，高高挂起;B)保证自己安全，不伤害自己;C)保护自己，不被他人伤害;11.[单选题]事故发生后,因发生单位未如实( ),导致不能查明事故原因和判定责任的,定发生单位责任。
S700
ZD-6型电动转辙机ZD-6型电动转辙机的用途主要是供铁路电气集中车站站场，用电力改变道岔开通方向，锁闭道岔尖轨，反映尖轨的位置状态。
一、ZD6电动转辙机的组成：ZD6电动转辙机由：电动机、减速器、自动开闭器、主轴、动作杆、表示杆、移位接触器、底壳及机盖等九大部分组成。
二、ZD-6电动转辙机的主要技术特性：转辙机摩擦电流应符合下列要求：a.正反相摩擦电流相差应不小于0.3A。
b.ZD6-A、D、F、G、H、K型转辙机单机使用时，摩擦电流为2.3-2.9A。
c.ZD6-E型和ZD6-J型转辙机双机配套使用时，单机摩擦电流为2.0-2.5A。
三、结构及传动原理：1、ZD6型电动转辙机的结构：ZD6转辙机，有电动机、减速器、自动开闭器、主轴、动作杆、表示杆、移位接触器、底壳及机盖等九部分组成。
ZD6转辙机的减速器、自动开闭器及株洲等部分可以单独装卸，互不影响，便于检修。
2、ZD6型转辙机的传动原理：ZD6电动转辙机的转动可分为电动和手动两种方式。
电动方式：来自道岔控制电路的电源，可通过机内自动开闭器的第一排或第四排的接点，接至电动机时，电动机开始旋转，电动机通过齿轮带动减速器，使其输出轴按反时针（转辙机由1：3闭合向2：4闭合转动）方向旋转，输出轴和主轴之间利用一个启动片连接在一起于是主轴也随输出轴同时旋转339º。
即完成了转辙机的旋转使电动转辙机由电动的转接以及机械的解锁、转换、锁闭等动作。
手动方式：即用手摇把插入输出轴，通过手摇把的转动带动减速器，使其输出轴按反时针方向旋转，利用启动片连接株洲同时转动0º-339º的旋转，以次完成了转辙机的解锁、转换、锁闭等动作，来带动道岔改变方向。
四、主要部件的技术要求：1、电动机：（1）电动机的组成：定子线圈、转子线圈、换向片、炭刷、接线端子等配件组成。
（2）电动机的作用：是将来自道岔控制电源的电能转换为机械能，并通过机内各配件的传递达到转换道岔的目的。
提速道岔
正确
错误
正确
正确 正确 正确 正确
错误 错误 错误 错误
正确 错误 错误 正确
正确
错误
错误
正确 正确
错误 错误
正确 错误
正确
错误
正确
正确
错误
错误
正确
错误
正确
正确
错误
正确
正确
错误
正确
正确
错误
错误
正确
错误
正确
正确 正确 正确 正确
错误 错误 错误 错误
错误 正确 错误 正确
正确
错误
错误
100
101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126
正确
错误
错误
43 44 45
46
47
48
49
50
51
52
53
54
55
56 57 58
S700K型转辙机采用了直径32mm的滚 珠丝杆作为驱动装置，延长了转辙 机的使用寿命 S700K型转辙机动作电流不大于3A S700K电动转辙机因故不能转换到位 时，故障电流一般不大于5A S700K电动转辙机60kg/m钢轨12号道 岔第一牵引点输出额定转换力为 2000N，第二牵引点输出额定转换力 为5000N S700K电动转辙机60kg/m钢轨18号道 岔尖轨第一牵引点输出额定转换力 为2000N，第二牵引点输出额定转换 力为4500N，第三引点输出额定转换 力为4500N S700K电动转辙机60kg/m钢轨18号道 岔芯轨第一牵引点输出额定转换力 为2000N，第二牵引点输出额定转换 力为4500N， S700K电动转辙机60kg/m钢轨30号道 岔尖轨第一牵引点输出额定转换力 为2000N，第二牵引点输出额定转换 力为2200N，第三引点输出额定转换 力为2500N，第四牵引点输出额定转 换力为2800N，第五引点输出额定转 换力为3500N，第六引点输出额定转 换力为3500N S700K电动转辙机60kg/m钢轨30号道 岔芯轨第一牵引点输出额定转换力 为2000N，第二牵引点输出额定转换 力为3500N，第三引点输出额定转换 力为3500N S700K型电动转辙机在大修年限内 （15年）不回所内集中检修 S700K型电动转辙机下层检测杆用于 监督拉入密贴的尖轨或芯轨伸出时 的工作状态 S700K型电动转辙机根据现场实际需 要，保持联接器可采用可挤型和不 可挤型 S700K型电动转辙机检测杆在日常检 修作业中不需注油 S700K型电动转辙机的锁舌磨耗超 限，可能造成列车通过时道岔断表 示 S700K型电动转辙机内部配线可以一 致，与道岔开向无关 在使用中的S700K型电动转辙机更换 交流电机不会影响道岔表示 S700K电动转辙机摩擦联结器与滚珠 丝杆之间采用硬连接。
提速道岔S700K试题
S700K电动转辙机试题1 S700k电动转辙机的开盖方法？答：首先用开关锁钥匙，从侧面立着插入开关锁孔中并逆时针旋转90 度，在用暗锁钥匙从机盖正面插入逆时针旋转90度，这时闭合板侧向转动,松开锁栓柱，用手向上拉起提把,即可开启机盖。
2 如何调整手摇把挡板？答：电机挡板应止挡手摇把插入齿轮，如果过大应调整。
首先取下ES 轴拴使挡板与连杆分离，即可调节叉型接头与连的连接长度，改变其长度，将其调节到最佳状态。
3 S700K电动转辙机的技术性能？答：转辙机为3相交流电动机,电压为380V。
转换力分别为6000N 、4500N 、 2500N 三种。
分为可挤型的24KN和非可挤型的90KN。
动成分别为150mm和 220mm。
动作时间≤6.6秒，动作电流≤2A(54Ω)；单线允许最大电阻54Ω。
4 S700K 电动转辙机的动作原理？答：电动机旋转运动→中间齿轮→摩擦联结器→带动滚珠丝杠转动→滚珠丝杠螺母→变旋转运动为直线运动→推动操纵板移动→将锁闭块顶入（切断原表示电路）→锁舌缩入（解锁）→操纵板与保持器连动→带动动作杆移动到另一终端位置→另一锁闭块弹出→接通新的表示电路→相应的锁舌伸出（锁闭）。
5S700K电动转辙机有那几部分组成？其作用是什么？答1底壳……提供其它另部件的安装基础；2电动机……提供动力；3带摩擦联结器滚珠丝杠……变旋转运动为直线运动，过载保护； 4保持联结器……建立滚珠丝杠与动作杆间的连动关系. 5锁闭块与锁舌……转换接点开关，锁闭转辙机；6接点组……转换接点；7动作杆……传递转换力和锁闭杆建立联接关系；8检测杆……检测道岔；9遮断开关……安全接点；10开关锁……打开摇把挡板，切断安全开关；11插头（座）……机内外电缆插接；12机盖……保护机内零件；13电缆密封装置……固定并密封所引入的电缆。
6.S700K电动转辙机中有几个注油点？答：1)滚珠丝杠……涂专用润滑脂；2)摇把齿轮……齿轮面涂专用润滑脂或铁路2#、3#锂基脂，齿轮轴注 20#以上润滑油。
S700K电动转辙机及分动外锁闭道岔
图1－3 S700K 检测杆示意图
解锁及转换时，由于两个锁舌均在缩进位置， 接点组的动接点均呈顶上位置，即2／3排接通，1 ／4排断开，构不成表示电路，只有向定、反位的 动作电路。
g、安全接点座（遮断开关） 安全接点座的作用是需要进行内部检修或摇动 道岔时，人工切断动作电路，断开安全接点，防止 电动机在室内板动道岔，保证人身安全。 h、接线座 接线座是转辙机与电缆盒的配线部件，现采用 德国技术的菲尼克斯接线座。
S700K电动转辙机 分动外锁闭道岔转换设备
第一章 分动外锁闭道岔转换设备
为了保证列车或列车在道岔上运行的安全，必须 将道岔固定在某个特定的位置，未经操作人员发出命 令，道岔不得随意改变位置。
第一节 道岔的锁闭 所谓道岔锁闭就是把可移动的部件（如尖轨或心 轨）固定在某个开通位置，当列车通过时，不受外力 的作用而改变。 电动控制的道岔分为内锁闭道岔和外锁闭道岔。 外锁闭道岔又分连动道岔和分动道岔。
图1－5钩型外锁闭器材尖轨部分示意图
外锁闭装置有两种，即燕尾锁和钩锁式。实践 证明钩锁外锁闭优于燕尾锁外锁闭。现已被广泛采 用。
A、尖轨部分 （1）、钩型外锁闭器材，如图1－5。
包括：1、锁闭杆、2、锁勾、3、锁闭框、4、 尖轨连接铁、锁闭铁、固定螺栓、导向销、调整片 及销轴等。
（2）钩型外锁闭装置工作原理，如图1－6。 钩型外锁闭装置开始转换前（以尖轨第一点为例）， 左侧处与锁闭状态，左侧锁闭杆与锁钩有不小于 35mm的锁闭量，右侧的尖轨与基本轨的开程为 160mm±5，见图1－6（a）。
S700K电动转辙机
（1）、S700K电动转辙机的结构，如图1－2。 a、外壳部分 外壳部分组要有铸铁底壳、动作杆套筒、导向套筒、
导向法兰等四个部分组成。 b、动力传动机构
S700K电动转辙机与安装维护
• 3、锁闭及接通表示接点的过程 •
当动作杆向左侧运动了220mm后，如检测杆在
尖轨带动下运动了160mm，或在心轨带动下运动了
100mm，这时锁闭块将弹出，接通表示接点，同时
右锁舌也将弹出，锁住保持联结器，使动作杆不
得随意串动 。
WJXCJ张兴友
三、摩擦联结器
摩擦联结器内装有三对主被金属摩擦片，分别固定在外壳和 滚珠丝杠上，摩擦片的端面有一压力弹簧，通过调整弹簧的压 力，可以使主被摩擦片之间的摩擦结合力大小发生变化，是一 种软联结结构。
摩擦联结器的作用主要是将变速齿轮组变速后的旋转力，传 递给滚珠丝杠。当用作于滚珠丝杠上的转换阻力大于摩擦结合 力时，主被摩擦片之间相对打滑空转，起到保护三相电动机的 作用。摩擦联结器的摩擦力大小虽然可以进行调整，但必须注 意，厂方在转辙机出厂时已进行过摩擦力测试调整，其最大转 换力为6000N，所以，现场维修人员不得随意调整摩擦力。
WJXCJ张兴友
摩擦联结器图图-1
WJXCJ张兴友
摩擦联结器内部分解图图-2
WJXCJ张兴友
摩擦联结器主被片分解图图-3
WJXCJ张兴友
四、 S700K滚珠丝杠
• 滚珠丝杠
•
滚珠丝杠的结构类似于螺栓和螺母。其动作原理为：当 滚珠丝杠旋转一圈时，螺母变化一牙的距离。它的作用一是
将电机的旋转运动变为直线运动，二是起到减速作用，其减
（装在直股左侧）
WJXCJ张兴友
各型道岔和S700K-C转辙机对应一览表
道岔类型
60Kg/m钢轨 18#道岔 （秦沈线） 60Kg/m钢轨 12#道岔 （提速型） 尖轨 心轨 60Kg/m钢轨 18#道岔 （提速型） 尖轨 心轨 60Kg/m钢轨 12#道岔 TSG（vz200） 尖轨 心轨 60Kg/m钢轨 12#道岔 （SC325） 尖轨 心轨 60Kg/m钢轨 9#AT道岔 60Kg/m钢轨 12#复式 交分道岔 60Kg/m钢轨 12#AT道岔 12#Ⅱ道岔 60Kg/m钢轨 30#道岔 (上海) 尖轨 心轨
信号基础》转辙机题库答案
内江铁路机械学校2011/2012学年第2学期《信号基础》课程测验答案（适用班级：铁信10C1、10C2班）一、填空题4.1转辙装置的核心和主体是转辙机，还包括外锁闭装置和各类杆件、安装装置。
4.1、转辙机的四大功能可以概括为转换、锁闭、表示、和报警功能。
4.1转辙机外壳纵侧面的两端与基本轨或中分线垂直距离的偏差，不大于10mm ，外锁闭道岔，不大于5mm 。
4.1列车运行速度120km/h及其以下时，单点牵引道岔牵引点中心线处有4mm及其以上间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示。
4.1列车运行速度120km/h及其以下时，两点及三点牵引道岔第一牵引点中心线处有4mm及其以上间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示，其余牵引点检查6mm 。
4.1列车运行速度大于120km/h小于160km/h时，单点牵引道岔牵引点中心线处有4mm及其以上间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示。
4.1列车运行速度大于120km/h小于160km/h时，两点及三点牵引道岔第一牵引点中心线处有4mm及其以上间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示，其余牵引点检查6mm 。
4.1列车运行速度大于160km/h时，尖轨、心轨的密贴段，在牵引点间有5mm及其以上间隙时不得接通表示。
4.1当尖轨或心轨从密贴位斥离至5mm及其以上缝隙时不得接通道岔表示。
4.1道岔表示电路中应采用反向电压不小于500v，正向电流不小于300mA 的整流元件。
4.1转辙机按动作能源和传动方式分类，可以分为电动转辙机、电液转辙机和电空转辙机，比如ZD6、ZY(J)系列和ZK系列4.1转辙机按照动作速度分类，可以分为普通动作转辙机和快动转辙机，前者转换道岔时间在3.8秒以上，后者转换时间在0.8秒以下。
4.1一组道岔由一台转辙机牵引的称为单机牵引，由两台转辙机牵引的称为双机牵引，由两台及其以上转辙机牵引的称为多机牵引。
4.2 ZD6系列转辙机是我国铁路使用最广泛的电动转辙机，它用于非提速区段以及提速区段的侧线上。
信号工考试：信号修配考点巩固
信号工考试：信号修配考点巩固1、判断题S700K电动转辙机传动过程是电动机将动力通过摩擦联结器，传递给减速齿轮组，摩擦联结器带动滚珠丝杠转动。
（）正确答案：错2、单选三相交流电动机的三个绕组呈（）接法.A.多相（江南博哥）B.头尾C.三角D.星形正确答案：D3、填空题推板突起的斜面动作时与锁块相配合完成对（）。
正确答案：道岔的转换锁闭功能4、填空题ZD6系列电动转辙机减速器的外齿轮是41齿，于它啮合的内齿轮是（）。
正确答案：42齿5、单选ZD6系列电动转辙机当动作杆顶杆上升2.5mm及其以上时，移位接触器应可靠切断（）电路，并不得自复。
A.启动B.表示C.自闭D.励磁正确答案：B6、填空题电动机的绝缘电阻下降的原因之一是，炭刷被不断研磨，产生粉尘，借旋转离心力甩出，久而久之，在刷握和机壳间形成（）。
正确答案：导电层7、单选ZD6系列电动转辙机松开摩擦带紧固螺栓，在输出轴不旋转的条件下，测试转辙机空载电流过大的原因之一：（）有杂质。
A.内齿轮与壳间B.外齿轮与壳间C.输出轴与壳间D.输入轴与壳间正确答案：A8、填空题分动外锁闭道岔可动心轨也采用多点牵引，18号道岔为（）。
正确答案：两点牵引9、判断题电液转辙机的动力机构主要是电机和油箱。
（）正确答案：错10、填空题S700K转辙机开关锁是插入摇把进行转换道岔的作业时，可靠地切断电动机的动作电路，防止（），保证作业人员的安全。
正确答案：电动机误动11、判断题ZD （J）9型电动转辙机联动道岔一般采用外锁方式，而分动道岔一般使用内锁方式。
（）正确答案：错12、填空题使用百分表测量圆柱形工件时，触头要与工件中心线（）。
正确答案：垂直13、多选站内轨道电路电码化方式有以下哪几种（）A、叠加方式B、切换方式C、脉动方式D、计数方法正确答案：A, B14、单选S700K转辙机滚珠丝杆起到（）作用.A.增力B.螺母C.螺栓D.减速正确答案：D15、单选油缸动程为动作杆动程加（）mm.A.30mmB.40mmC.50mmD.60mm正确答案：C16、单选划圆弧前要先划出中心线，确定中心点，在（）打上样冲眼，再用圆规按所要求的半径划出圆弧.A.上面B.物件C.中心点D.表面正确答案：C17、填空题由于外锁闭道岔的两根尖轨之间没有连接杆，在道岔转换过程中，（）是分别动作的，所以又称分动外锁闭道岔。
