LCD1602数据手册
LCD1602使用手册-中文详细版
图1再来一张它的背面的，如图2所示：图2图3图4二．基本操作LCD1602的基本操作分为四种：1. 读状态：输入RS=0，RW=1，E=高脉冲。
输出：D0—D7为状态字。
2. 读数据：输入RS=1，RW=1，E=高脉冲。
输出：D0—D7为数据。
3. 写命令：输入RS=0，RW=0，E=高脉冲。
输出：无。
4. 写数据：输入RS=1，RW=0，E=高脉冲。
输出：无。
读操作时序图(如图5)：图5写操作时序图(如图6)：图6时序时间参数(如图7)：图7三．DDRAM、CGROM和CGRAMDDRAM(Display Data RAM)就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下(如图8)：图8DDRAM相当于计算机的显存，我们为了在屏幕上显示字符，就把字符代码送入显存，这样该字符就可以显示在屏幕上了。
同样LCD1602共有80个字节的显存，即DDRAM。
但LCD 1602的显示屏幕只有16×2大小，因此，并不是所有写入DDRAM的字符代码都能在屏幕上显示出来，只有写在上图所示范围内的字符才可以显示出来，写在范围外的字符不能显示出来。
这样，我们在程序中可以利用下面的“光标或显示移动指令”使字符慢慢移动到可见的显示范围内，看到字符的移动效果。
前面说了，为了在液晶屏幕上显示字符，就把字符代码送入DDRAM。
例如，如果想在屏幕左上角显示字符‘A’，那么就把字符‘A’的字符代码41H写入DDRAM的00H地址处即可。
至于怎么写入，后面会有说明。
那么为什么把字符代码写入DDRAM，就可以在相应位置显示这个代码的字符呢？我们知道，LCD1602是一种字符点阵显示器，为了显示一种字符的字形，必须要有这个字符的字模数据，什么叫字符的字模数据，看看下面的这个图就明白了(如图9)。
图9上图的左边就是字符‘A’的字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。
从而显示出‘A’这个字形。
LCD1602串并双口使用说明书
产品使用说明书1602A1字符型液晶显示模块（双接口&带串口）第 1 页，共 29 页目录一、概述--------------------------------------------------------------------------- 3二、主要参数--------------------------------------------------------------------- 3三、接口引脚说明--------------------------------------------------------------- 4四、时序说明--------------------------------------------------------------------- 51、写操作时序与时序图：(MCUàLCM)------------------------------------------ 52、读操作时序与时序图：(LCMàMCU)------------------------------------------ 5五、LCM内部结构-------------------------------------------------------------- 61、指令寄存器（IR）和数据寄存器（DR）-------------------------------------- 62、忙标志位BF ------------------------------------------------------------------------ 63、地址计数器（AC）----------------------------------------------------------------- 64、显示数据寄存器（DDRAM）---------------------------------------------------- 75、字符发生器ROM ------------------------------------------------------------------ 76、字符发生器RAM ------------------------------------------------------------------ 8六、指令说明-------------------------------------------------------------------111、Clear display (清显示)-------------------------------------------------------------112、Return home (归位)----------------------------------------------------------------113、Entry mode set (设置输入模式)-------------------------------------------------124、Display on/off control (显示开/关控制)----------------------------------------125、Cursor or display shift (游标或显示移位元)-----------------------------------126、Function set (功能设置)----------------------------------------------------------137、Set CGRAM address (CGRAM地址设置)-------------------------------------138、Set DDRAM address (DDRAM地址设置)-------------------------------------139、Read busy flag and address (读忙标志BF和AC)-----------------------------1410、Write data to CGRAM or DDRAM(写数据到CGRAM或DDRAM)---------------------------------------------1411、Read data from CGRAM or DDRAM(从CGRAM或DDRAM中读数据)------------------------------------------14七、应用举例--------------------------------------------------------------------151、硬件方面电路----------------------------------------------------------------------152、软件举例----------------------------------------------------------------------------15八、注意事项--------------------------------------------------------------------19第 2 页，共 29 页一、概述：1602A1字符型液晶显示模块是专门用于显示字母、数字元、符号等的点阵型液晶显示模块。
lcd1602使用说明

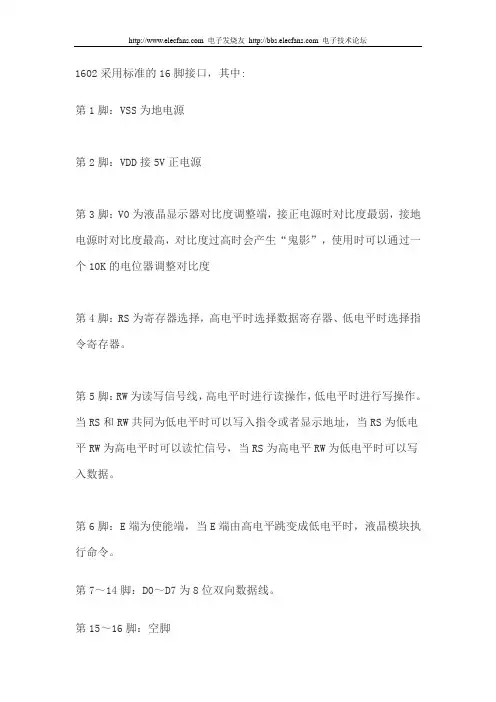

1602采用标准的16脚接口，其中:第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。
当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
第7～14脚：D0～D7为8位双向数据线。
第15～16脚：空脚1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”1602液晶模块内部的控制器共有11条控制指令，如表2所示，它的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置指令2：光标复位，光标返回到地址00H指令3：光标和显示模式设置 I/D：光标移动方向，高电平右移，低电平左移 S:屏幕上所有文字是否左移或者右移。
高电平表示有效，低电平则无效指令4：显示开关控制。
D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示 C：控制光标的开与关，高电平表示有光标，低电平表示无光标 B：控制光标是否闪烁，高电平闪烁，低电平不闪烁指令5：光标或显示移位 S/C：高电平时移动显示的文字，低电平时移动光标指令6：功能设置命令 DL：高电平时为4位总线，低电平时为8位总线N：低电平时为单行显示，高电平时双行显示 F: 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符指令7：字符发生器RAM地址设置指令8：DDRAM地址设置指令9：读忙信号和光标地址 BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。
LCD1602帮助手册
LCD1602帮助手册正面图背面图正面图为第一图，管脚应排列在左上方，左边第一脚为管脚1，向右依次为2,3,4………15，16。
背面一般也有标注，并且附带了管脚对应的作用。
其中第三脚VO为对比度调节脚，一般外接滑动变阻器，调节输入的电压，来调节明暗度（可以直接接地，不过直接接地，需要斜着屏幕，才能看见LCD是否显示字符，正面看都是黑黑的一格一格的）。
15,16角一般为背光LED灯源，一个接VCC（一般为15脚）,一个接GND（一般为16脚），最好接入限流电阻，不接也可使用，不过会缩短寿命，这两角可以不接，如果不接，在黑暗的室内，显示效果欠佳。
管脚编号如下图所示：管脚对应符号对LCD的操作，有四种操作，分别为：读状态，读数据，写指令和写数据，一般常用的为读状态，写指令和写数据。
操作图如下：当RS端为低电平，RW端为高电平，E为高电平是，对LCD1602的操作为读状态操作，这时，可以对LCD的状态进行读取，读取通过D0~D7的端口读取。
其他操作相似，对照图，即可完成，但是有个读写时序的要求，时序图见下图：读操作时序对LCD进行读操作时，先将RS置为低电平（0V），然后将RW样置为高电平（+5V），然后有个tsp1的延迟（但是一般这个延迟为ns级，一个单片机的指令周期通常都为us级，一般不需要特别延迟，如果程序有一定错误的时候，可以稍微延迟一下），然后再将E置为1，然后延迟td时间（td一般也为ns级，可以适当延迟一点点），然后读取D0~D7的数据。
写操作也是类似的，将RS,RW,E端口进行相应操作即可完成，写数据和写命令的操作，延迟的时间都很短，程序不稳定的话，可以延迟个1us，一般就可以了。
LCD1602的指令有11条，如下图：（指令表）从之前的操作来看，对照此表，不难看出，指令表的前8条都是命令指令，RS,RW都为0，所以操作时，都是写命令操作，D7~D0的数值的不同，代表了操作的不同，比如D0~D7为0x01时，对LCD的操作命令就为清屏显示，第二条指令为光标返回指令，在D0处有个※标记，这表示，不论此位的数据为1还是为0，对此命令都无效，即D0~D7端口写入0x20为光标返回指令，D0~D7端口写入0x03,此命令也为光标返回指令。
LCD1602中文资料程序和使用说明
LCD1602中文资料程序和使用说明一、硬件连接和初始化步骤：1.将LCD1602的16个引脚连接到MCU（单片机）的相应引脚上。
其中，VCC和GND分别接到电源正负极，VO接到可调电位器的中间引脚（用于调节背光亮度），RS、RW和E分别接到MCU的IO口上，D0-D7分别接到MCU的8个IO口上。
2.初始化LCD1602的操作包括设置显示模式、显示光标、输入模式等，具体步骤如下：a.将8位数据接口设置为并行输入模式，即设置D0-D3为输入模式。
b.设置显示模式为2行显示，5x8点阵字符，显示器不移动。
c.将显示光标设置为闪烁显示。
d.设置数据输入方式为向右移动，同时字符显示不移动。
e.清除显示内容，将光标位置设置为第一行第一列。
f.打开显示器和光标显示功能。
二、常用函数和操作方法：1. void lcd1602_init( 初始化LCD1602，包括上述硬件连接和初始化步骤。
2. void lcd1602_clear( 清除显示内容。
3. void lcd1602_setCursor(int row, int column) 设置光标位置，row表示行数（从0开始），column表示列数（从0开始）。
4. void lcd1602_print(String str) 在当前光标位置打印字符串str。
5. void lcd1602_shiftDisplayLeft( 将显示内容向左移动一位。
6. void lcd1602_shiftDisplayRight( 将显示内容向右移动一位。
7. void lcd1602_scrollDisplayLeft( 将整个显示内容向左滚动一格。
8. void lcd1602_scrollDisplayRight( 将整个显示内容向右滚动一格。
9. void lcd1602_noCursor( 关闭光标显示。
10. void lcd1602_cursor( 打开光标显示。
LCD1602液晶完整中文资料
液晶L C D1602（中文资料）目录1.………………………………………………指令介绍2.………………………………………………显示字符3.………………………………………显示自定义字符4.……………………………………使用4线数据传输1.指令介绍LCD1602已很普遍了，具体介绍我就不多说了，市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，定义如下表所示：字符型LCD的引脚定义HD44780内置了DDRAM、CGROM和CGRAM。
这里的RAM与ROM不懂得话，可以看看我整理的另一篇/ball648500361/blog/item/4332fdf8bf505fd2b48f3 150.htmlDDRAM就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM 的00H地址写入“A”字的代码就行了。
但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。
那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下：DDRAM地址与显示位置的对应关系我们知道文本文件中每一个字符都是用一个字节的代码记录的。
一个汉字是用两个字节的代码记录。
在PC上我们只要打开文本文件就能在屏幕上看到对应的字符是因为在操作系统里和BIOS里都固化有字符字模。
什么是字模？就代表了是在点阵屏幕上点亮和熄灭的信息数据。
例如“A”字的字模：01110 ○■■■○10001 ■○○○■10001 ■○○○■10001 ■○○○■11111 ■■■■■10001 ■○○○■10001 ■○○○■上图左边的数据就是字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。
lcd1602
控制接口说明：1、基本操作时序：1.1读状态：输入：RS=L，RW=H，E=H 输出：D0—D7=状态字1.2写指令：输入：RS=L，RW=L，D0—D7=指令码，E=高脉冲输出：无1.3读数据：输入：RS=H，RW=H，E=H 输出：D0—D7=数据1.4写数据：输入：RS=L，RW=L，D0—D7=数据，E=高脉冲输出：无2、状态字说明3、RAM地址映射图控制器内部带有80×8位（80字节）的RAM缓冲区，对应的关系如下图所示：4、指令说明4.1初始化设置显示模式设置控制器内部设有一个数据地址指针，可通过它们来访问内部的全部80字节RAM。
数据指针设置：延时15ms写指令38H（不检测忙信号）延时5ms写指令38H（不检测忙信号）延时5ms写指令38H（不检测忙信号）（以后每次写指令、读/写数据操作之前均需检测忙信号）写指令38H：显示模式设置写指令08H：显示关闭写指令01H：显示清屏写指令06H：显示光标移动设置写指令0CH：显示开及光标设置原文出自：/47okey/blog/item/809c7cfc8dd6541c08244d60.html程序分析：、程序清单：RS BIT P3.7 ;RS1602液晶的数据命令控制端，高电平为数据，低电平为指令;这3位是液晶屏的控制信号,连接方式由具体硬件而定RW BIT P3.6;RW1602液晶的读写控制端，高电平为读，低电平为写E BIT P3.5;E1602的使能端ORG 0000H;程序开始LJMP MAIN;跳转到MAIN处执行程序ORG 0100H;数据存放地址MAIN:LCALL DISPLAY;调用液晶显示子程序LCALL D1S;延时1秒LJMP MAIN;返回到MAIN处;-------液晶显示的子程序(显示前先格式转换)---------------------------------------DISPLAY:LCALL INITIAL;调用初始化子程序MOV A, #10000000B ; LINE1: DB 'This is a TEST',00H，设置第一行的显示地址LCALL WRITE_INSTRUCTION;调用写液晶命令子程序MOV DPTR, #LINE1;将表格1送到DPTR中LCALL PR_STRING;调用写字符子程序LCALL WRITE_LCDDATA;调用写液晶数据子程序MOV A, #11000000B ; LINE2: DB'Design by 47okey',00H，设置第二行的显示地址LCALL WRITE_INSTRUCTION;调用写液晶命令子程序MOV DPTR, #LINE2;将表格2送到DPTR中LCALL PR_STRING;调用写字符子程序RET;---液晶屏初始化,具体请参考资料-------------------------------------------------initial: MOV A, #01H;01H这个指令是设置1602的清屏操作LCALL WRITE_INSTRUCTION;调用液晶命令写入子程序MOV A, #38H;38H这个指令是设置1602的显示模式，2行，16个字符/行LCALL WRITE_instruction;调用液晶命令写入子程序MOV A, #0FH;0FH这个指令是设置1602的显示、显示光标、光标闪烁LCALL WRITE_instruction;调用液晶命令写入子程序MOV A, #06H;06H这个指令是设置1602的输入方式，增量不移位LCALL WRITE_instruction;调用液晶命令写入子程序RET;----写液晶指令的子程序------------------------------------------WRITE_instruction: MOV P1, A;将累加器A中的命令送到P0口做输出数据CLR RS ;写入控制命令，RS低电平为命令CLR RW;读写控制端，RW，低电平为写，就是写命令CLR E;使能端，E发生电平跳变就开始写入命令LCALL DELAY;调用延时子程序，也就是下面写的判断液晶模块是否处于忙状态SETB E;使能端，E发生电平跳变完成，写入命令完成RET;----写液晶数据的子程序---------------------------------------------write_lcddata: MOV P1, A;将累加器A中的数据送到P0口做输出数据SETB RS ;写入显示数据，RS高电平为数据CLR RW;读写控制端，RW低电平为写数据CLR E;使能端E，低电平LCALL DELAY ;判断液晶模块是否忙?SETB E;使能端，E发生电平跳变完成，写入数据完成RET;-----写行字符的子程序---------------------------------------------------------------PR_STRING: CLR A;将累加器A中的内容做清零操作MOVC A, @A+DPTR;查表，将查到的数据送到累加器A中去JZ END_PR;JZ为累加器A判0转移指令，若A 中不为0则往下执行程序，为0则跳转到END_PR处LCALL WRITE_LCDDATA;调用写液晶数据的的子程序INC DPTR;DPTR地址加一LJMP PR_STRING;跳转到PR_STRING处执行程序END_PR: RET;----查看液晶忙碌信号的子程序---------------------------------------------------------DELAY: MOV P1,#0FFH ;判断液晶显示器是否忙的子程序 CLR RS;RS低电平，写命令SETB RW;RW高电平，读液晶内部的数据CLR E;使能端低电平NOP;延时一个机器周期SETB E;使能端高电平JB P1.7,DELAY ;如果P1.7为高电平表示忙就循环等待，JB判bit转移，bit为1则跳转，否则顺序执行程序 RET;---1mS延时(按12MHZ算)-----------------------------------------------------------------D1mS: MOV R7,#250LOOP0: NOPNOPDJNZ R7,LOOP0RET;----1S延时(按12MHZ算)-----------------------------------------------------------------D1S: Mov R6,#4LOOP2: mov R5,#250LOOP1: LCALL D1mSDJNZ R5,LOOP1DJNZ R6,LOOP2RET;--------------------------------------------------------------------------------------LINE1: DB 'This is a TEST !',00HLINE2: DB 'Design by 47okey',00HEND。
LCD1602液晶使用手册资料讲解
LCD1602液晶使用手册
一：LCD1602关键性的指令设置
1.清屏指令
功能：<1> 清除液晶显示器，即将 DDRAM 的内容全部填入"空白"的 ASCII 码 20H; <2> 光标归位，即将光标撤回液晶显示屏的左上方; <3> 将地址计数器(AC)的值设为 0。
要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符，例如第二行 第一个字符的地址是 40H， 那么是否直接写入 40H 就可以将光标定位
在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位 D7 恒定为高电平 1 所以实际写入的数据应该是 01000000B（40H） +10000000B(80H)=11000000B(C0H)。在 1602 中我们就用前 16 个就行了。第二行也一
3.显示开关控制指令
功能：控制显示器开/关、光标显示/关闭以及光标是否闪烁。参数设定的情 况如下： 位名 设置 D 0=显示功能关 1=显示功能开 C 0=无光标 1=有光标 B 0=光标闪烁 1=光标不闪烁
4.功能设定指令
功能：设定数据总线位数、显示的行数及字型。参数设定的情况如下： 位名 设置 DL 0=数据总线为 4 位 1=数据总线为 8 位 N 0=显示 1 行 1=显示 2 行 F 0=5×7 点阵/每字符 1=5×10 点阵/每字符
二：在设置完成之后我们就要明白具体是在哪显示，在哪个位置显示？在对液晶模块 的初始化中要先设置其显示模式， 在液晶模块显示字符时光标是自动右移的， 无 需人工干预。 每次输入指令前都要判断液晶模块是否处于忙的状态。DDRAM 就 是显示数据 RAM ，用来寄存待显示的字符代码。共 80 个字节，其地址和屏幕的 对应关系如下表：
液晶LCD1602使用手册
5.2 读操作时序
项目 使能 E 时钟周期 使能 E 脉宽 使能 E 上升/下降沿时间 地址建立时间（ RS,R/W 到 E） 地址保持时间 数据建立时间
符号 tcycE PWEH tE、tEf tAS tAH tDDR
最小值 1000 450 ― 60 20 ―
最大值 ― ― 25 ― ― 360
液晶显示模块 1602 使用手册
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～ � � 显示回到原始状态 DDRAM 中的内容不变
7.3 进入模式设置指令 RS 0 R/W 0 D7 0 D6 0 D5 0 D4 0 D3 0 D2 1 D1 I/D D0 S
I/D：DDRAM 地址增加/减少 � � I/D=1，光标或闪烁向右移动，DDRAM 地址增加 1。 I/D=0，光标或闪烁向左移动，DDRAM 地址减少 1。
7.2 归位 RS 0 � � R/W 0 D7 0 D6 0 D5 0 D4 0 D3 0 D2 0 D1 1 D0 ―
归位指令置地址计数器 AC=0 光标回原点
9 ～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～ @ 珠联璧合 xlzhu xlzhu@
6. 寄存器 6.1 数据寄存器 DR 数据寄存器用来暂时储存来自 DDRAM/CGRAM 的读写数据。 6.2 指令寄存器 IR 指令寄存器用来储存来自微控制器的指令码。微控制器不能使用它来读取指令数据。 用 户可以通过 RS 和 R/W 信号组合来选择寄存器，进行相应的操作。
RS 0 0 1 1 6.3 忙标志 BF
以上定义了“王”字符，对应字符码为 00H，CGRAM 地址为 0H。 7. 指令描述 7.1 清显示 RS 0 � � � R/W 0 D7 0 D6 0 D5 0 D4 0 D3 0 D2 0 D1 0 D0 1
LCD1602中文资料
LCD1602中文资料1.接线说明：VSS：接地连接VDD：电源正极连接，通常为+5VVO：用于设置液晶对比度，通过接一个可变电位器或一个固定电阻和电位器的连接来实现RS：命令/数据选择引脚，高电平用于数据输入，低电平用于指令输入RW：读/写选择引脚，高电平为读模式，低电平为写模式E：使能引脚，通过控制其高低电平实现数据的写入或读取D0-D7：数据引脚，用于传输数据2.初始化：在使用LCD1602之前，需要对其进行初始化设置。
初始化的步骤如下：第一步：确保电源正常，并将VSS、VDD、RS、RW、E连接到正确的电源脚上第二步：发送一些初始化命令给LCD1602，如设置显示模式、清除显示等第三步：设置光标位置，并发送要显示的字符或字符串3.命令与指令：在LCD1602中，使用命令来控制其各种功能。
命令通过RS引脚输入，RW引脚为低电平（写模式）。
以下是一些常用的LCD1602命令：清除显示：发送命令0x01，清除屏幕上的所有字符，并将光标返回到起始位置设置光标位置：发送命令0x80+地址，地址范围为0x00-0x27（第一行）和0x40-0x67（第二行）设置显示模式：发送命令0x08+模式，模式为二进制数-模式0：光标不显示-模式1：光标显示，不闪烁-模式2：光标显示，闪烁-模式3：光标不显示，但开启自动右移-模式4：光标不显示，但开启自动左移4.数据输入：在LCD1602中，数据可以通过RS引脚为高电平（数据输入），RW引脚为低电平（写模式），以及E引脚的控制来进行输入。
以下是一些数据输入的示例：发送字符：将字符的ASCII码通过D0-D7引脚发送给LCD1602发送字符串：将字符串中的字符依次发送给LCD1602，必要时使用设置光标位置的命令来控制显示位置5.其他功能：除了上述基本功能外，LCD1602还提供其他一些有用的功能：显示开关：通过发送命令0x08+显示开关的模式来控制显示的开关光标和光标位置设置：通过发送命令0x08+光标和位置的模式来控制光标的显示和位置显示滚动：通过发送命令0x18+滚动模式来实现显示的滚动效果总结：通过上述的使用说明，可以看出，LCD1602是一款方便易用的液晶显示屏。
通用1602LCD使用手册_中文
-8-
通用 1602 液晶显示模块使用手册
0
5.0 5.0 V
管脚号 1 2 3
4
5
6 7
8 9 10 11 12 13 14 15 16
符号 Vss Vdd V0
RS
R/W
E DB0
DB1 DB2 DB3 DB4 DB5 DB6 DB7
A K
功能
电源地（GND） 电源电压(+5V) LCD 驱动电压(可调) 寄存器选择输入端，输入 MPU 选择模块内部寄存器类型信号： RS=0，当 MPU 进行写模块操作，指向指令寄存器； 当 MPU 进行读模块操作，指向地址计数器； RS=1，无论 MPU 读操作还是写操作，均指向数据寄存器 读写控制输入端，输入 MPU 选择读/写模块操作信号：
R/W=0 读操作；R/W=1 写操作 使能信号输入端，输入 MPU 读/写模块操作使能信号：
读操作时，高电平有效；写操作时，下降沿有效
数据输入/输出口，MPU 与模块之间的数据传送通道 数据输入/输出口，MPU 与模块之间的数据传送通道 数据输入/输出口，MPU 与模块之间的数据传送通道 数据输入/输出口，MPU 与模块之间的数据传送通道 4 位方式通讯时，不 数据输入/输出口，MPU 与模块之间的数据传送通道 使用 DB0-DB3 数据输入/输出口，MPU 与模块之间的数据传送通道 数据输入/输出口，MPU 与模块之间的数据传送通道 数据输入/输出口，MPU 与模块之间的数据传送通道 背光的正端
LCD1602数据手册
LCD1602数据手册一、概述LCD1602 是一种广泛应用于各类电子设备中的字符型液晶显示模块。
它具有体积小、功耗低、显示清晰等优点，能够显示 16 个字符乘以 2行的信息，非常适合用于显示简单的文本和数据。
二、基本特性1、显示容量：LCD1602 可以显示 32 个字符，即 16 个字符乘以 2 行。
2、工作电压：通常为 5V 直流电源。
3、显示模式：可以显示字母、数字、符号等多种字符。
4、视角范围：具有一定的可视角度，在不同角度下仍能清晰看到显示内容。
三、引脚功能1、 VSS：接地引脚。
2、 VDD：电源引脚，接＋5V 电源。
3、 V0：对比度调整引脚，通过外接电位器来调整液晶显示的对比度。
4、 RS：寄存器选择引脚。
当 RS 为低电平时，选择指令寄存器；当 RS 为高电平时，选择数据寄存器。
5、 RW：读写选择引脚。
当 RW 为低电平时，进行写操作；当 RW 为高电平时，进行读操作。
6、 E：使能引脚，下降沿触发。
7、 D0 D7：数据引脚，用于传输指令和数据。
四、指令集1、清屏指令：将显示缓冲区的内容清除，屏幕显示空白。
2、归位指令：使光标回到起始位置，即第一行第一列。
3、输入方式设置指令：用于设置数据的输入方式，如光标移动方向等。
4、显示开关控制指令：控制显示、光标、闪烁等功能的开启和关闭。
5、光标或显示移位指令：使光标或整个显示内容向左或向右移动。
6、功能设置指令：设定数据长度、行数、字形等参数。
7、 CGRAM 地址设置指令：用于自定义字符的地址设置。
8、 DDRAM 地址设置指令：指定显示数据的存储地址。
五、显示缓冲区LCD1602 内部具有显示缓冲区，通过向缓冲区写入数据来控制显示内容。
第一行的地址为 0x00 0x0F，第二行的地址为 0x40 0x4F。
六、初始化设置在使用LCD1602 之前，需要进行初始化设置，包括设置显示模式、输入方式、显示开关等。
以下是一个常见的初始化流程示例：1、延时 15ms 以上。
LCD1602液晶完整中文资料
刚才我说了想要在 LCD1602 屏幕的第一行第一列显示一个"A"字,就要向 DDRAM 的 00H 地址写入“A”字的代码 41H 就行了，可 41H 这一个字节的代码如 何才能让 LCD 模块在屏幕的阵点上显示“A”字呢？同样，在 LCD 模块上也固化 了字模存储器，这就是 CGROM 和 CGRAM。HD44780 内置了 192 个常用字符的字模， 存于字符产生器 CGROM(Character Generator ROM)中，另外还有 8 个允许用户
功能：设定下一个要存入数据的 CGRAM 的地址。 DB5DB4DB3 为字符号，也就是你将来要显示该字符时要用到的字符 地址。(000~111)（能定义八个字符） DB2DB1DB0 为行号。（000~111）（八行）
8.设定 DDRAM 地址指令
PDF 文件使用 "pdfFactory Pro" 试用版本创共建17ww页w.f第ine7pr页
<2> 将使用者自己设计的图形存入 CGRAM。 DB7DB6DB5 可为任何数据，一般取“000”。 DB4DB3DB2DB1DB0 对应于每行 5 点的字模数据。
11.从 CGRAM 或 DDRAM 读出数据的指令一览
PDF 文件使用 "pdfFactory Pro" 试用版本创共建17ww页w.f第ine8pr页
2010-5-13 PM 14:19:47 ball整理 3.进入模式设置指令
功能：设定每次定入 1 位数据后光标的移位方向，并且设定每次写入的一个 字符是否移动。参数设定的
情况如下所示：
位名
设置
61 I/D
0=写入新数据后光标左移
1=写入新数据后光标右移
深圳微雪电子LCD1602I2C模块用户手册说明书
LCD1602I2C ModuleLCD MODULE USER MANUAL1.FUNCTIONS&FEATURESFeatures一Characters:16×2Lines一LCD Mode:STN,Yellow–Green/Blue/Grayish;一LCD Controller IC:AiP31068L or Equivalent一Driving Method:1/16Duty;1/5Bias一Viewing Angie:6O’clock direction一I2C MPU Interface一Backlight:White LED一Operating Temperature Range:-20to+70℃;一Storage Temperature Range:-30to+80℃;2.MECHANICAL SPECIFICATIONSITEM SPECIFICATIONS UNITModule Size87.0L×32.0W×13.0（max）H mmView Area64.5×16.0mm Number of Character16×2Lines—Character Size 2.96×5.56mmCharacter Pitch 3.55×5.96mm 3.EXTERNAL DIMENSIONS4.BLOCK DIAGRAM5.POWER SUPPLY6.PIN DESCRIPTIONITEM SYMBOL LEVEL FUNCTION1SDA H/L I2C-Bus Serial Data2SCL H/L I2C-Bus Serial Clock3GND0V Power Ground4VCC+3.3~5.0V Power Supply For LogicNote:1.AIP31068L SLAVE ADDRESS:0X7C.7.MAXIMUM ABSOLUTE LIMIT(Ta=25°C)Items Symbol Min Max Unit ConditionSupply Voltage Vdd0 5.2V Vss=0VInput Voltage Vin0Vdd V Vss=0VOperating Temperature Top-20+70℃No CondensationStorage Temperature Tst-30+80℃No CondensationNote:Voltage greater than above may damage the moduleAll voltages are specified relative to V SS=0V8.ELECTRICAL CHARACTERISTICS8.1DC Characteristics(VDD=+5.0V,VSS=0V,Ta=-0~+50°C)Items Symbol Test Condition Min TYP Max Unit Operating Voltage V DD 3.0V— 5.2VSupply Current I DDUse internalOscillator/externalclock(VDD=5V，fosc=250KHz)—0.550.8mAInput High Voltage1 (Except OSC1)V IH1— 2.5—Vdd V V IL1—-0.3—0.6Input High Voltage2 (Except OSC1)V IH2—Vdd-1.0—Vdd V V IL2—-0.21VOutput High Voltage1 (DB0~DB7)V OH1I OH=-0.205mA 2.4—Vdd V V OL1I OL=1.2mA——0.4VOutput High Voltage2 (Except DB0~DB7)V OH2I O=-40uA0.9Vdd—V V OL2I O=40uA——0.1Vdd VInput Leakage Current I IKG V IN=0V～VDD-1—1uAInput Low Current I IL V IN=0V V DD=5V(pullup)-50-125-250uAInternal clock(external Rf)f OSC1Rf=91KΩ±2%，VDD=5V190270350KHzExternal clock f OSC—125270410KHz duty455055% t R,t F—0.2uSLCD Driving Voltage V LCD V DD-V5(1/5,1/4bias) 3.0—11.0V8.2AC Characteristics (VDD=+5.0V,VSS=0V,Ta=-20~70°)CharacteristicSymbol Test ConditionMin TYP Max Unit SCL Cycle Time f SCLK I 2C ——400KHz SCL Pulse Width t LOW 1.3——uS SCL Rise/Fail Time t HIGH 0.6——uS Address Setup Time t SU:DA T 100——nS Address Hold Time t HD:DA T 0—0.9uS SCL/SDA Rise/Pulse Time t r ,t f 20—300nS START Steup Time t SU:STA 0.6——uS START Hold Time t HD:STA 0.6——uS STOP Steup Time t SU:STO 0.6——uS STOP 、START Spacing Intervalt BUF1.3——uSMPU write timing START STOP:ASK :AiP31068L(LCD)Slave Address:0X7C.PCA9633DP2(RGB)Slave Address:0XC0.9.FUNCTION SPECIFICATIONS9.1.Basic SettingTo drive the LCD module corretly and provide normally display,please use the following setting:一N=1,2-line display一F=0,5×8dots font一D=1,display onNote:一These setting/commands should issue to the LCD module while start up.一See the Display Commands section for details.9.2.Resetting The LCD ModuleWhen turning on the VDD and VSS power supply,LCD module will execute the reset routine automatically.It takes about50ms.After the reset routine,the LCD module status will be as follow:一N=1,2-line display一Display clear一DL=1,8-bit interface一F=0,5×8dot character font一D=0,Display off一C=0,Cursor off一B=0,Blinking off一I/D=1,Increment by1一S=0,No shiftNOTE:一Reset routine could not generate the Basic Setting9.3.Display Memory MapThere are two main memory-areas in the LCD module for display.一Character Generator RAM(CGRAM)一Display Data RAM(DDRAM)9.3.1.Character Generator RAM(CGRAM)Character Generator RAM is for storing the User-defined Characters(5×8dots font).Totally8 User-defined Characters(character code=00h-07h)could be created.The User-defined Character Codes are00h and07h.They could be called into DDRAM as normal character.9.3.2.Character code ROM Please refer to AiP31068L datasheet.9.4.Display CommandsNOTE:一Do not use any other commands not listed,or the system malfunction may result.一For the details of rte display commands,please refer to AiP31068L datasheet.10.DESIGN AND HANDING PRECAUTION10.1.The LCD panel is made by glass.Any mechanical shock(eg.Dropping form highplace)will damage the LCD module.Do not add excessive force on the surface of the display,which may cause the Display color change abnormally.10.2.The polarizer on the LCD is easily get scratched.If possible,do not remove the LCDprotective film until the last step of installation.10.3.Never attempt to disassemble or rework the LCD module.10.4.Only Clean the LCD with Isopropyl Alcohol or Ethyl Alcohol.Other solvents(eg.water)may damage the LCD.10.5.When mounting the LCD module,make sure that it is free form twisting,warping anddistortion.10.6.Ensure to provide enough space(with cushion)between case and LCD panel toprevent external force adding on it,or it may cause damage to the LCD or degrade the display result10.7.Only hold the LCD module by its side.Never hold LCD module by add force on theheat seal or TAB.10.8.Never add force to component of the LCD module.It may cause invisible damage ordegrade of the reliability.10.9.LCD module could be easily damaged by static electricity.Be careful to maintain anoptimum anti-static work environment to protect the LCD module.10.10.When peeling of the protective film form LCD,static charge may cause abnormaldisplay pattern.It is normal and will resume to normal in a short while.10.11.Take care and prevent get hurt by the LCD panel edge.10.12.Never operate the LCD module exceed the absolute maximum ratings.10.13.Keep the signal line as short as possible to prevent noisy signal applying to LCDmodule.10.14.Never apply signal to the LCD module without power supply.10.15.IC chip(eg.TAB or COG)is sensitive to the light.Strong lighting environmentcould possibly cause malfunction.Light sealing structure casing is recommend.10.16.LCD module reliability may be reduced by temperature shock.10.17.When storing the LCD module,avoid exposure to the direct sunlight,highhumidity,high temperature or low temperature.They may damage or degrade the LCD module。
lcd1602使用手册,LCD1602的使用详解
lcd1602 使用手册，LCD1602 的使用详解LCD1602 是很多单片机爱好者较早接触的字符型液晶显示器，它的主控芯片是HD44780 或者其它兼容芯片。
刚开始接触它的大多是单片机的初学者。
由于对它的不了解，不能随心所欲地对它进行驱动。
经过一段时间的学习，我对它的驱动有了一点点心得，今天把它记录在这里，以备以后查阅。
一般来说，LCD1602 有16 条引脚，据说还有14 条引脚的，与16 脚的相比缺少了背光电源A（15 脚）和地线K（16 脚）。
我手里这块LCD1602 的型号是HJ1602A，是绘晶科技公司的产品，它有16 条引脚。
LCD1602 的基本操作1. 读状态：输入RS=0，RW=1，E=高脉冲。
输出：D0D7 为状态字。
2. 读数据：输入RS=1，RW=1，E=高脉冲。
输出：D0D7 为数据。
3. 写命令：输入RS=0，RW=0，E=低脉冲。
输出：无。
（写完置E= 高脉冲）4. 写数据：输入RS=1，RW=0，E=低脉冲。
输出：无。
分析时序图（1）写操作（单片机至HD44780）首先要对寄存器的选择和读、写操作选择进行配置。
RS 是寄存器选择，RS = 1 对数据进行操作；RS = 0 对指令进行操作。
接着对读写操作选择进行配置，RW = 0 写操作。
打开使能端，输入使能信号E = 1。
数据总线，对DB0~DB7 赋值，进行数据的传输【注】如果先打开使能，再进行其他配置的话，有可能传输的数据不是自己想要的。
（2）读操作（HD44780 至单片机）显示模块的指令集，根据自己的显示需要进行相应的配置显示的位置设置DDRAM显示在第一行某一列的数据可以写命令：0x80 | 0x**，显示在第二行某一列的数据可以写命令：0x80 | 0x40 | 0x** = 0xC0 | 0x**，0x80 是因为在设置DDRAM 地址时，DB7 固定是为1 的。
LCD1602 写入自己的字符及显示汉字1、由于LCD 是外部设备，处理速度比CPU 速度慢，向LCD 写入命令到完成功能需要一定的时间，在这个过程中，LCD 处于忙状态，不能向LCD 写入新的内容。
