PCB电路板设计中元器件布局应遵守哪些原则
pcb布局的基本原则

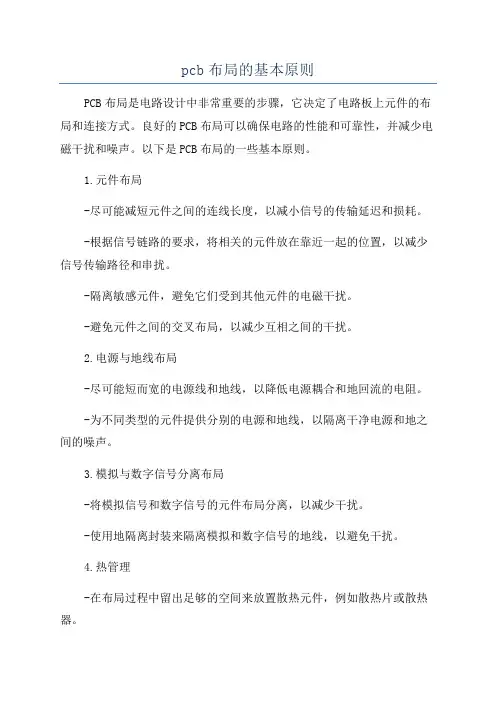

pcb布局的基本原则PCB布局是电路设计中非常重要的步骤，它决定了电路板上元件的布局和连接方式。
良好的PCB布局可以确保电路的性能和可靠性，并减少电磁干扰和噪声。
以下是PCB布局的一些基本原则。
1.元件布局-尽可能减短元件之间的连线长度，以减小信号的传输延迟和损耗。
-根据信号链路的要求，将相关的元件放在靠近一起的位置，以减少信号传输路径和串扰。
-隔离敏感元件，避免它们受到其他元件的电磁干扰。
-避免元件之间的交叉布局，以减少互相之间的干扰。
2.电源与地线布局-尽可能短而宽的电源线和地线，以降低电源耦合和地回流的电阻。
-为不同类型的元件提供分别的电源和地线，以隔离干净电源和地之间的噪声。
3.模拟与数字信号分离布局-将模拟信号和数字信号的元件布局分离，以减少干扰。
-使用地隔离封装来隔离模拟和数字信号的地线，以避免干扰。
4.热管理-在布局过程中留出足够的空间来放置散热元件，例如散热片或散热器。
-将热源集中在一个区域，并确保良好的热量传导路径，以避免过热和元件故障。
5.地线和屏蔽-使用平面屏蔽来隔离高频和敏感信号，以减少噪声和干扰。
-使用分层布局，将模拟和数字信号的地平面分开，以减少交叉干扰。
6.信号完整性-根据信号的传输速率和特性，选择合适的传输线宽度和间距，以确保信号的完整性。
-使用过孔到内层平面以提供信号地回路，减小传输线的环路面积。
7.组件布局-尽可能使用最短的连线路径连接元件，以减少信号损耗和串扰。
-将频繁操作的元件放置在易于接近的位置，以方便维修和测试。
-根据散热需求，将大功耗元件放置在散热结构靠近的位置，并确保足够的散热面积。
8.丝印和标识-在电路板上添加清晰可见的丝印和标识，以帮助组装和维修人员快速识别元件和信号线。
总的来说，PCB布局需要考虑电路性能、可靠性、热管理和信号完整性等方面，并遵循良好的设计原则和最佳实践。
通过合理的PCB布局，可以提高电路的可靠性和性能，并减少干扰和噪声的影响。
PCB设计-元件布局
5.电源插口、通信插口应布置在PCB四周，便于连线。
6.安装孔周围保持一定空隙，与板边保持一定间距。
7.布局应疏密适当。
三、元件布局设计规则
在对元件布局时，AltiumDesigner会实时自动地检查布局是否违反预先设定的规则，违反规则的地方以绿色显。
元件布局设计规则主要包括：
PCB设计-元件布局
实验预习：课本6.2
实验准备：准备好上次实验完成的所有设计文件
一、元件布局的概念
将元件封装合理地摆放在PCB上。
二、元件布局的基本原则
1.按电路模块进行布局，同一模块中的元件按连接关系就近布局。
2.元件之间应保持一定的安全间距，与pcb边缘也应保持一定间距。
3.要为散热器留足空间。
利用pad放置安装孔选择层keepoutlayer选择菜单命令designboardshapdefinefromselectedobjects即可自动根据划定的电路版边界调整电路版大小keepoutlayer画线工具电路板边界线六pcb布局参考1b2a2b3b3a1a10111213141516171819204039383736353433323130292827262524232221101112131415161011121314151610111213141516101112131415161splay电路power电路mcu电路安装定位孔外径
四、布局的方法
1.自动布局
2.手动布局
1）总体布局：确定各子电路的大致摆放位置。
2）详细布局：确定各子电路中元件的具体摆放位置。
五、布局中的常用技巧
1.元件的选择、旋转、镜像
2.移动元件或元件标号
3.对齐操作：利用Align菜单或工具栏
元器件布局的一般原则
元器件布局的一般原则1.信号完整性原则：将电路中的元器件布局在一起，以最小化信号传输路径的长度和阻抗差异。
这有助于减小信号的串扰和传输损耗，提高电路性能。
2.电源与地的布局原则：电源和地的布局对电路的运行稳定性和电磁辐射有很大影响。
在布局时，应尽量减小电源与地之间的阻抗差异，避免共模噪声，并采取相应的滤波措施，以提高电源抗干扰能力。
3.分析电路中的干扰源：在布局过程中，需要分析电路中可能产生的各种干扰源，如高频时钟、开关电源、继电器等，并采取相应的屏蔽措施，以减小干扰对电路的影响。
4.高频解耦原则：对于高频电路或噪声敏感的电路，应在其布局中采用合适的电容解耦，以提供稳定的电源和减小噪声。
5.散热原则：对于功率较大的元器件，应尽量靠近散热器，保证元器件的工作温度在安全范围内。
6.避免信号环路：在布局中应避免信号环路的存在，以减少信号回路产生的噪声和干扰。
7.简洁明了原则：布局应简洁明了，便于维修和调试。
元器件的标号、方向应清晰可见，并根据功能进行分组和分类，以提高电路的可读性和维护性。
8.高频元器件布局：对于高频电路，应减小元器件之间的距离并尽量使元器件布局对称，以减少电磁偶合。
9.抑制信号传输噪声：在布线中，应尽量避免信号传输线与干扰源、高压线、高频线等相邻，以减小噪声对信号的干扰。
10.可靠性原则：布局应考虑元器件的可靠性和热稳定性，避免元器件之间的热冲击和热积累。
总之，元器件布局是一个综合考虑电路性能、电磁兼容和可靠性等方面的工作。
根据具体的电路需求，我们可以采用不同的布局原则和技术手段，以实现电路的优化设计。
PCB板元件布局基本规则
PCB板元件布局基本规则1.分类布局：将不同的电路模块按照其功能分类，然后分别进行布局，不同模块之间要保持一定的距离，以减少干扰。
2.电源和地线：将电源线和地线布局在板的两侧，同时需要保持良好的地线回路，以减少电磁干扰。
电源线和地线之间的距离要保持一定的间隔，避免串扰。
3.信号层布局：信号线要尽量避开高速信号线和电源线，以减少串扰。
同时要尽量保持信号线的直线走向，避免弯曲和交叉，以减少信号的失真和干扰。
4.元件间距：不同元件之间要保持一定的距离，避免相互干扰。
特别是高功率元件和低功率元件之间要保持足够的间隔，以防止热量传导和干扰。
5.散热布局：高功率元件要尽量布局在板的边缘或近散热器的位置，以便及时散热。
同时要避免将高功率元件布局在板的中心位置，以避免阻碍其他元件的散热。
6.绝缘布局：对于高压元件，要与其他元件保持一定的距离，同时要保证良好的绝缘，以防止电流泄漏和感应。
7.信号和地线层分离：将信号层和地线层分离，以减少信号的串扰和电磁干扰。
同时要保持信号线和地线的连续性，以提高信号的稳定性。
8.元件方向：元件的布局要根据信号的传输方向进行优化，比如信号的输入端和输出端应该尽量靠近一起，以缩短信号的路径，减少信号的延迟。
9.过孔布局：过孔要合理布局，避免与其他线路、信号线等发生干扰。
过孔应该尽量集中在板的边缘或者空白区域，以减少对其他元件的干扰。
总的来说，PCB板元件布局需要考虑信号的通路、电源和地线的布局、元件之间的距离、散热和绝缘等因素。
通过合理的布局，可以提高电路的性能和稳定性，减少干扰和损耗，提高信号的传输质量。
印制电路板上的元器件布局和布线原则
1．印制电路板上的元器件布局首先，要考虑PcB尺寸大小。
PcB尺寸过大时，印制线路长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且临近线条易受干扰。
在确定PcB尺寸后，再确定特殊元件的位置。
最后，A TMEL代理根据电路的功能单元，对电路的全部元件进行布局。
(1)确定特殊元件的位置①尽可能缩短高频元件直接的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元件不能相互离得太近，输入和输出元件应尽量远离。
②某些元件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引起意外短路。
带强电的元件应尽量布置在调试时手不易触及的地方。
⑤质量超过158的元件，应当用支架加以固定，然后焊接。
那些又大又重、发热量多的元件，不宜装在印制板上，而应装在整机的机箱底板上，且考虑散热问题。
热敏元件应远离发热元件。
④对于电位器、可调电感线圈、可变电容器及微动开头等可调元件的布局要考虑整机的结构要求。
若是机内调节，应放在印制板上便于调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。
⑤应留出印制板的定位孔和固定支架所占用的位置。
(2)根据电路的功能单元对电路的全部元件进行布局①按照电路的流程，安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能地保持一致的方向。
⑧以每个功能电路的核心元件为中心，围绕它来进行布局。
地排列在PcB上，尽量减少和缩短各元件之间的引线和连接。
③在高频条件下工作的电路，要考虑元件之间的分布参数。
件平行排列。
这样，不但美观，而且焊接容易，易于批量生产。
般电路应尽可能使元④位于电路板边缘的元件，离电路板边缘一般不小于2mm。
电路板的最佳形状为矩形，长宽比为3：2或4，3。
电路板面尺寸大于200 mm×150 mm时，应考虑电路板所受的机械强度。
2．印制电路板布线的一般原则·(1)电路中的电流环路应保持最小。
(2)使用较大的地平面以减小地线阻抗。
PCB板布局原则

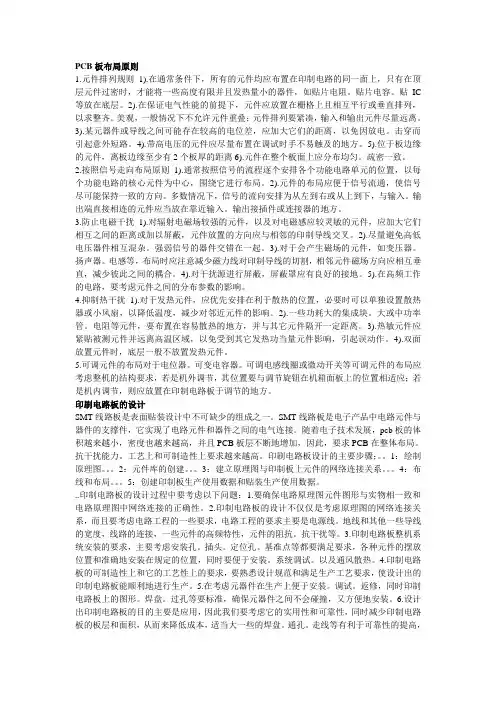

PCB板布局原则1.元件排列规则1).在通常条件下，所有的元件均应布置在印制电路的同一面上，只有在顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻。
贴片电容。
贴IC 等放在底层。
2).在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐。
美观，一般情况下不允许元件重叠；元件排列要紧凑，输入和输出元件尽量远离。
3).某元器件或导线之间可能存在较高的电位差，应加大它们的距离，以免因放电。
击穿而引起意外短路。
4).带高电压的元件应尽量布置在调试时手不易触及的地方。
5).位于板边缘的元件，离板边缘至少有2个板厚的距离6).元件在整个板面上应分布均匀。
疏密一致。
2.按照信号走向布局原则1).通常按照信号的流程逐个安排各个功能电路单元的位置，以每个功能电路的核心元件为中心，围绕它进行布局。
2).元件的布局应便于信号流通，使信号尽可能保持一致的方向。
多数情况下，信号的流向安排为从左到右或从上到下，与输入。
输出端直接相连的元件应当放在靠近输入。
输出接插件或连接器的地方。
3.防止电磁干扰1).对辐射电磁场较强的元件，以及对电磁感应较灵敏的元件，应加大它们相互之间的距离或加以屏蔽，元件放置的方向应与相邻的印制导线交叉。
2).尽量避免高低电压器件相互混杂。
强弱信号的器件交错在一起。
3).对于会产生磁场的元件，如变压器。
扬声器。
电感等，布局时应注意减少磁力线对印制导线的切割，相邻元件磁场方向应相互垂直，减少彼此之间的耦合。
4).对干扰源进行屏蔽，屏蔽罩应有良好的接地。
5).在高频工作的电路，要考虑元件之间的分布参数的影响。
4.抑制热干扰1).对于发热元件，应优先安排在利于散热的位置，必要时可以单独设置散热器或小风扇，以降低温度，减少对邻近元件的影响。
2).一些功耗大的集成块。
大或中功率管。
电阻等元件，要布置在容易散热的地方，并与其它元件隔开一定距离。
3).热敏元件应紧贴被测元件并远离高温区域，以免受到其它发热功当量元件影响，引起误动作。
PCB设计规范
PCB设计规范一．PCB 设计的布局规范（一）布局设计原则1. 组件距离板边应大于5mm。
2. 先放置与结构关系密切的组件，如接插件、开关、电源插座等。
3. 优先摆放电路功能块的核心组件及体积较大的元器件，再以核心组件为中心摆放周围电路元器件。
4. 功率大的组件摆放在利于散热的位置上，如采用风扇散热，放在空气的主流通道上；若采用传导散热，应放在靠近机箱导槽的位置。
5. 质量较大的元器件应避免放在板的中心，应靠近板在机箱中的固定边放置。
6. 有高频连线的组件尽可能靠近，以减少高频信号的分布参数和电磁干扰。
7. 输入、输出组件尽量远离。
8. 带高电压的元器件应尽量放在调试时手不易触及的地方。
9. 手焊元件的布局要充分考虑其可焊性，以及焊接时对周围器件的影响。
手焊元件与其他元件距离应大于1.5mm.10. 热敏组件应远离发热组件。
对于自身温升高于30℃的热源，一般要求：a．在风冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于2.5mm；b．自然冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于4.0mm。
若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在额定范围内。
11. 可调组件的布局应便于调节。
如跳线、可变电容、电位器等。
12. 考虑信号流向，合理安排布局，使信号流向尽可能保持一致。
13. 布局应均匀、整齐、紧凑。
14. 表贴组件布局时应注意焊盘方向尽量取一致，以利于装焊。
15. 去耦电容应在电源输入端就近放置。
16. 可调换组件(如: 压敏电阻，保险管等) ,应放置在明显易见处17. 是否有防呆设计(如：变压器的不对称脚,及Connect)。
18. 插拔类的组件应考虑其可插拔性。
影响装配，或装配时容易碰到的组件尽量卧倒。
（二）对布局设计的工艺要求1. 外形尺寸从生产角度考虑，理想的尺寸范围是“宽（200 mm～250 mm）×长（250 mm ～350 mm）”。
pcb板器件放置原则
在PCB（印刷电路板）设计中，器件的放置原则是至关重要的。
它直接影响到电路的性能、稳定性和可制造性。
以下是一些主要的PCB板器件放置原则：1. 功能原则：首先，应根据电路的功能需求来放置器件。
同一功能模块的器件应尽可能靠近，以减少信号线的长距离传输，降低信号损耗和干扰。
2. 热设计原则：功率器件如二极管、晶体管、集成电路等会产生大量的热量，如果不及时散热，可能会导致器件过热而损坏。
因此，这些器件应放置在PCB上易于散热的位置，如靠近边缘或顶部。
3. 电磁兼容性原则：高频、高速电路的器件应远离模拟电路和电源电路，以防止电磁干扰。
同时，电源线和地线应尽量宽，以减小电阻，降低电磁辐射。
4. 机械稳定性原则：较重的器件应放在PCB的底部，以防止因重力作用而移动或倾斜。
同时，器件之间的距离应适当，以便于安装和维修。
5. 信号完整性原则：高速信号线应尽可能短，且避免交叉。
同时，信号线应尽量避免经过大面积的铜箔区域，以减少阻抗不匹配和信号反射。
6. 可制造性原则：器件的尺寸和形状应适合PCB的制造工艺。
例如，过小的器件可能无法焊接，过大的器件可能会超出PCB的尺寸限制。
7. 电源和地线布局原则：电源和地线应尽量靠近，以减小电源噪声。
同时，电源线和地线应尽量宽，以减小电阻，降低电磁辐射。
8. 信号流向原则：在多层PCB设计中，信号流向应遵循“从上到下”或“从下到上”的原则，以减少信号线的长度和交叉。
9. 测试点布局原则：为了方便测试和调试，应在关键部位设置测试点。
测试点应尽量靠近器件，且易于访问。
10. 预留扩展空间原则：在设计PCB时，应预留一定的扩展空间，以便于后期的修改和升级。
以上就是PCB板器件放置的一些基本原则，但在实际设计中，还需要根据具体的电路特性和设计要求，灵活运用和调整这些原则。
pcb布局的基本原则
pcb布局的基本原则
PCB布局的基本原则是要分隔逻辑路径上的电子元件和线路，使元件
可以更加高效地连接，而线路则可以最小化或甚至完全避免可能出现的干扰。
布局原则也被称为“把元件放在一起，把线路放在一起”。
能够改善
电路板数字和模拟性能，避免跑线和混乱。
具体来说，PCB布局基本原则有以下几点：
一、让线路尽量近似直线：要求电路的线路尽可能的模仿正弦曲线，
而不是斜线，以减少转角处的分布，从而延长电气线路的寿命；
二、保证线路之间及元件之间的距离：当两个线路非常接近时，就会
产生电容耦合，这时就要求在线路之间维持一定的间距，或者在元件之间
维持一定的间距；
三、考虑对线路的影响：在考虑线路布局时，应考虑可能产生的干扰，如静电、磁场、抗反干扰能力等，并采取合理的措施来避免这些干扰；
四、保证电路的灵活性：电路的灵活性可以避免芯片的设计和维护，以及未来技术的发展和改进；
五、考虑PCB板厚度：当考虑一个PCB板时，应审慎考虑PCB板的厚度，以便确保PCB板能够承受电脉冲的振动，而不会发生内部断裂或外部
电气损坏。
PCB板元器件布局布线基本规则
PCB板元器件布局布线基本规则一、元件布局基本规则1．按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2．定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件；3．卧装电阻、功率电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4．元器件的外侧距板边的距离为5mm；5．贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6．金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7．发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8．电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9．其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil（或0.2mm）；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
PCB布局布线设计规范和要求
PCB布局布线设计规范和要求预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制PCB布局布线设计规范和要求PCB布局规范一:布局设计原则1：距板边距离应大于5mm2：先放置与结构关系密切的元件，如接插件，开关，电源插座等3：优先摆放电路功能块的核心元件及体积较大的元器件，再以核心元件为中心摆放周围电路元器件4：功率大的元件摆放在有利于散热的位置上5：质量较大的元器件应避免放在板的中心，应靠近机箱中的固定边放置6：有高频连线的元件尽可能靠近，以减少高频信号的分布和电磁干扰7：输入，输出元件尽量远离8：带高压的元器件尽量放在调试时手不易触及的地方9：热敏元件应远离发热元件10:可调元件的布局应便于调节11:考虑信号流向,合理安排布局使信号流向尽可能保持一致12:布局应均匀,整齐,紧凑13:SMT元件应注意焊盘方向尽量一致,以利于装焊,减少桥联的可能14:去藕电容应在电源输入端就近位置15:波峰焊面的元件高度限制为4mm16:对于双面都有的元件的PCB,较大较密的IC,插件元件放在板的顶层,底层只能放较小的元件和管脚数少且排列松散的贴片元件17:对小尺寸高热量的元件加散热器尤为重要,大功率元件下可以通过敷铜来散热,而且这些元件周围尽量不要放热敏元件.18:高速元件尽量靠近连接器;数字电路和模拟电路尽量分开,最好用地隔开,再单点接地19:定位孔到附近焊盘的距离不小于7.62mm(300mil),定位孔到表贴器件边缘的距离不小于5.08mm(200mil)二:布线设计原则1:线应避免锐角,直角,应采用四十五度走线2:相邻层信号线为正交方向3:高频信号尽可能短4:输入,输出信号尽量避免相邻平行走线,最好在线间加地线,以防反馈耦合5:双面板电源线,地线的走向最好与数据流向一致,以增强抗噪声能力6:数字地,模拟地要分开7:时钟线和高频信号线要根据特性阻抗要求考虑线宽,做到阻抗匹配8:整块线路板布线,打孔要均匀9:单独的电源层和地层,电源线,地线尽量短和粗,电源和地构成的环路尽量小10:时钟的布线应少打过孔,尽量避免和其他信号线并行走线,且应远离一般信号线,避免对信号线的干扰;同时避开板上的电源部分,防止电源和时钟互相干扰;当一块电路板上有多个不同频率的时钟时,两根不同频率的时钟线不可并行走线;时钟线避免接近输出接口,防止高频时钟耦合到输出的CABLE线并发射出去;如板上有专门的时钟发生芯片,其下方不可走线,应在其下方铺铜,必要时对其专门割地;11:成对差分信号线一般平行走线,尽量少打过孔,必须打孔时,应两线一起打,以做到阻抗匹配12:两焊点间距很小时,焊点间不得直接相连;从贴盘引出的过孔尽量离焊盘远些Q:众所周知PCB板包括很多层，但其中某些层的含义我还不是很清楚。
PCB元件布局基本规则
PCB元件布局基本规则PCB（Printed Circuit Board）是电子产品的重要组成部分，其中元件布局的合理性直接影响电路的性能和可靠性。
以下是PCB元件布局的基本规则：1.尽量避免串扰：将相互之间的信号线、电源线和地线尽量分开，避免干扰和串扰。
可以采用分层布局，将信号线和电源线、地线分布在不同的层上，通过过孔或者穿孔连接。
2.元件布局尽量紧凑：将相互关联的元件尽可能地布局在较小的区域内，以减小信号线的长度，降低电路的阻抗。
同时，紧凑的布局有助于提高电路的可靠性和抗干扰能力。
3.分离高频和低频部分：将高频和低频部分的元件布局在不同的区域。
高频信号的传输对于元件布局的要求更高，需要考虑信号的传输速率、阻抗匹配等问题，尽量减少电路的串扰和回线效应。
4.避免元件间的热交流：一些元件工作时会产生热量，为了保证稳定和可靠的工作，应将这些元件与其他元件或者散热片进行隔离，避免热量的传导和交流。
5.控制元件高度：PCB元件布局时要注意控制元件的高度，尽量使元件的高度保持一致，方便安装和维修操作。
6.考虑元件的散热：对于需要散热的元件，如功率放大器等，应将其布局在散热片附近，通过导热垫、散热塔等方式提高散热效果。
7.元件布局要符合信号流动方向：在电路板上，信号是从输入端到输出端流动的，因此元件布局要符合信号的流动方向。
例如，输入信号的源头元件可以布局在电路板的左侧，输出信号的终点元件可以布局在电路板的右侧。
8.注意元件的引脚排列：PCB上的元件引脚应按照一定的规则排列，例如同一类型的元件的引脚应该按照相同的顺序排列，方便焊接和连接。
9.确保元件的电路连通性：在布局元件时，要确保元件之间的连接是正确的，并且没有断路或短路的情况。
可以通过布线或者使用电路仿真软件进行验证。
10.考虑机械结构：元件布局还需要考虑电路板的机械结构，如电源端子、按键、显示器等元件的位置要与外壳或者机械结构相匹配，以便于安装和使用。
PCB线路板元件布局的原则
PCB线路板元件布局的原则1.元件排列规则1).在通常条件下,所有的元件均应布置在印制电路的同一面上，只有在顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴IC等放在底层。
2).在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，一般情况下不允许元件重叠；元件排列要紧凑，输入和输出元件尽量远离。
3).某元器件或导线之间可能存在较高的电位差，应加大它们的距离，以免因放电、击穿而引起意外短路。
4).带高电压的元件应尽量布置在调试时手不易触及的地方。
5).位于板边缘的元件，离板边缘至少有2个板厚的距离6).元件在整个板面上应分布均匀、疏密一致。
2.按照信号走向布局原则1).通常按照信号的流程逐个安排各个功能电路单元的位置，以每个功能电路的核心元件为中心，围绕它进行布局。
2).元件的布局应便于信号流通，使信号尽可能保持一致的方向。
多数情况下，信号的流向安排为从左到右或从上到下，与输入、输出端直接相连的元件应当放在靠近输入、输出接插件或连接器的地方。
3.防止电磁干扰1).对辐射电磁场较强的元件，以及对电磁感应较灵敏的元件，应加大它们相互之间的距离或加以屏蔽，元件放置的方向应与相邻的印制导线交叉。
2).尽量避免高低电压器件相互混杂、强弱信号的器件交错在一起。
3).对于会产生磁场的元件，如变压器、扬声器、电感等，布局时应注意减少磁力线对印制导线的切割，相邻元件磁场方向应相互垂直，减少彼此之间的耦合。
4).对干扰源进行屏蔽，屏蔽罩应有良好的接地。
5).在高频工作的电路，要考虑元件之间的分布参数的影响。
4. 抑制热干扰1).对于发热元件，应优先安排在利于散热的位置，必要时可以单独设置散热器或小风扇，以降低温度，减少对邻近元件的影响。
2).一些功耗大的集成块、大或中功率管、电阻等元件，要布置在容易散热的地方，并与其它元件隔开一定距离。
3).热敏元件应紧贴被测元件并远离高温区域，以免受到其它发热功当量元件影响，引起误动作。
pcb设计需要知道的16个原则-
pcb设计需要知道的16个原则-PCB设计需要遵循的原则有很多，以下是其中一些关键的原则：布局：应充分遵守沿信号流向直线放置的设计原则，尽量避免来回环绕。
走线：走线应尽可能少拐弯，力求线条简单明了。
布线条宽和线条间距要适中。
元件排列：元器件应均匀、整齐、紧凑地排列在PCB上，尽量减少和缩短各元器件之间的引线和连接。
接口设计：在PCB板上，接口电路的滤波、防护以及隔离器件应靠近接口放置。
如果接口处既有滤波又有防护电路，应遵从先防护后滤波的原则。
电源和地：对于多层板，关键布线层（如时钟线、总线、接口信号线等）应与完整地平面相邻，优选两地平面之间。
电源平面应相对于其相邻地平面内缩5H-20H（H为电源和地平面的距离）。
晶振和时钟：晶体、晶振、继电器、开关电源等强辐射器件应远离单板接口连接器。
时钟、总线、射频线等关键信号走线和其他同层平行走线应满足3W原则。
如果PCB时钟频率超过5MHZ或信号上升时间小于5ns，一般需要使用多层板设计。
分层设计：在分层设计时，应尽量避免布线层相邻的设置。
敏感电路或器件：敏感电路或器件（如复位电路、WATC HDOG电路等）应远离单板各边缘特别是单板接口侧边缘。
进出线端：进出线端尽可能集中在1至2个侧面，不要太过离散。
管脚排列：PCB设计布线图时要注意管脚排列顺序，组件脚间距要合理。
机械强度：位于电路板边缘的元器件，离电路板边缘一般不小于2mm。
电路板的最佳形状为矩形，长宽比为3:2或4:3。
如果电路板面尺寸大于200x150mm，应考虑电路板所受的机械强度。
直角或锐角走线：PCB走线不能有直角或锐角走线，以减小平行走线之间的串扰。
考虑分布参数：在高频下工作的电路，要考虑元器件之间的分布参数，一般电路应尽可能使元器件平行排列。
装焊：元器件应均匀、整齐、紧凑地排列在PCB上，尽量减少和缩短各元器件之间的引线和连接，美观且装焊容易，易于批量生产。
测试和维护：PCB设计时应力求走线合理，少用外接跨线，并按一定顺序要求走线，力求直观，便于安装和检修。
PCB电路板布局布线基本原则
PCB电路板布局布线基本原则1.电源分配：电源的布局是电路布局的首要考虑因素。
电源线应该尽量短，粗，走直线，避免与其他信号线相交，以减少干扰和电源噪声。
2.信号与地平面的分离：为了防止信号间的串扰和杂散电磁辐射，应尽量隔离模拟信号和数字信号以及高频信号和低频信号。
同时，需要设置大面积的地平面，以提供良好的地连接，降低噪声。
3.分区规划：将电路板划分为不同的模块或功能区，根据信号层次、噪声敏感度和功率特性来确定布局，各个区域之间应平衡布局，避免相互干扰。
4.元件布局：元件之间的布局应考虑信号的流向、施加特性和相互关系。
一般来说，从输入到输出的信号流向应是逐渐增强的。
另外，重要的元件和模块应放在离输入和输出较近的位置，以便于调试和维护。
5.确定关键信号线：在布局和布线中，关键信号线，如时钟信号、高速差分信号等，需要特别关注。
这些信号线需要尽量走最短的路径，减少路径中的阻抗变化和反射，同时需要与其他信号线保持最小的距离，以减少串扰。
6.信号层次：不同的信号层次应通过合理的布局和布线来满足设计要求。
高频信号需要使用内层铜箔进行引导，而尽量与数字信号、低频信号和电源线分开。
对于高频信号，尽量使用短而宽的线路，并使用适当的层间连接技术来减小阻抗。
7.传导和辐射：在布局和布线中需要考虑到传导和辐射两个方面的干扰。
传导干扰可以通过合理的布局和接地设计来减少，而辐射干扰则需要通过电路板的屏蔽和接地设计来避免。
8.压降和散热：在布线中需要注意电流路径的压降问题，尽量使用宽而短的线路来减小电阻和电压降。
同时，需要合理设计散热结构，确保电路板的温度在可接受范围内。
综上所述，PCB电路板布局和布线的基本原则主要包括电源分配、信号与地平面的分离、分区规划、元件布局、关键信号线的处理、信号层次设计、传导和辐射的控制、压降和散热的考虑等。
这些原则可以帮助设计师设计出性能优良、可靠稳定的PCB电路板。
在设计PCB时元器件布局时的6大基本原则
在设计PCB时元器件布局时的6大基本原则原理图设计完成后，就要开始画PCB,而画PCB的导入器件后，就要布局，对各个器件进行适当合理的布局，而在布局的时候要考虑哪些呢，又要遵循哪些原则呢？
1、先把与结构相关的接插件及高的器件布局好，这个很关键，然后给结构来仿真。
再把重要的芯片布局好再放置它的外围器件，如MCU，DDR等，且还要考虑电源，高频线等的走线。
2、高压元器件和低压元器件之间最好要有较宽的电气隔离带，有时有必要采用双层设计。
3、对于易产生噪声的元器件，例如时钟发生器和晶振等高频器件，在放置的时候应当尽量把它们地包裹。
4、在电源和芯片周围尽量放置去耦电容和滤波电容。
去耦电容和滤波电容的布置是改善电路板EMC的。
5、元器件的编号应该紧靠元器件的边框布置，大小统一，方向整齐，不与元器件、过孔和焊盘重叠，元器件的编号应该紧靠元器件的边框布置，大小统一，方向只允许两个方向。
6、布局优先采用单面布器件，如果一定要两面，一面主要是芯片，另外一面只是电阻电容器件。
pcb布局布线技巧及原则(全面)
pcb布局布线技巧及原则[ 2020-11-16 0:19:00 | By: lanzeex ]PCB 布局、布线基本原则一、元件布局基本规则1. 按电路模块进行布局,实现同一功能的相关电路称为一个模块,电路模块中的元件应采用就近集中原则,同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件,螺钉等安装孔周围3.5mm(对于M2.5)、4mm(对于M3)内不得贴装元器件；3. 卧装电阻、电感(插件)、电解电容等元件的下方避免布过孔,以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰,不能紧贴印制线、焊盘,其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周,电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间,以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置:所有IC 元件单边对齐,有极性元件极性标示明确,同一印制板上极性标示不得多于两个方向,出现两个方向时,两个方向互相垂直；10、板面布线应疏密得当,当疏密差别太大时应以网状铜箔填充,网格大于8 mil(或0.2mm)；11、贴片焊盘上不能有通孔,以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐,字符方向一致,封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB 板边≤1mm 的区域内,以及安装孔周围1mm 内,禁止布线；2、电源线尽可能的宽,不应低于18mil；信号线宽不应低于12mil；cpu 入出线不应低于10mil(或8mil)；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插:焊盘60mil,孔径40mil；1/4W 电阻: 51*55mil(0805 表贴)；直插时焊盘62mil,孔径42mil；无极电容: 51*55mil(0805 表贴)；直插时焊盘50mil,孔径28mil；5、注意电源线与地线应尽可能呈放射状,以及信号线不能出现回环走线。
PCB布局设计方案应遵循的原则
PCB布局设计应遵循的原则首先，要考虑PCB尺寸大小。
PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。
在确定印刷线路板尺寸后，再确定特殊元件的位置。
最后，根据电路的功能单元，对电路的全部元器件进行布局。
在确定特殊元件的位置时要遵守以下原则：1、尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
2、某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
3、重量超过15g的元器件，应当用支架加以固定，然后焊接。
那些又大又重、发热量多的元器件，不宜装在印制板上，而应装在整机的机箱底板上，且应考虑散热问题。
热敏元件应远离发热元件。
4、对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。
若是机内调节，应放在印制板上方便调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。
5、应留出印制板定位孔及固定支架所占用的位置对电路的元器件进行PCB布局时，要符合抗干扰设计的要求：1、按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。
2、以每个功能电路的核心元件为中心，围绕它来进行布局。
元器件应均匀、整齐、紧凑地排列在PCB上。
尽量减少和缩短各元器件之间的引线和连接。
3、在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件平行排列。
这样，不但美观，而且装焊容易，易于批量生产。
4、位于电路板边缘的元器件，离电路板边缘一般不小于2mm电路板的最佳形状为矩形。
长宽双为3:2或4:3。
电路板面尺寸大于200X 150mn时，应考虑电路板所受的机械强度。
元器件布局的一般原则
元器件布局的一般原则：元器件布局要求较多的是从机械结构、散热、电磁干扰、将来布线的方便性等方面进行综合考虑。
元器件布局的一般原则是：先布置与机械尺寸有关的器件并锁定这些器件，然后是大的占位置的器件和电路的核心元器件，再就是外围的元器件了。
下面对元器件布局需要注意的各个方面做一个简要介绍：1.机械结构方面的要求：外部接插件、显示器件等安放位置应整齐，特别是板上各种不同的接插件需从机箱后部直接伸出时，更应从三维角度考虑器件的安放位置。
板内部接插件放置上应考虑总装时机箱内线束的美观。
2.散热方面的要求：板上有发热较多的器件时应考虑加散热器甚至风机，并与周围电解电容、晶振等怕热元器件隔开一定距离，竖放的板子应把发热元器件放置在板的最上面，双面放元器件时底层不得放发热元器件。
3.电磁干扰方面的要求：元器件在电路板上排列的位置要充分考虑抗电磁干扰问题，原则之一是各元器件之间的引线要尽量短。
在布局上，要把模拟信号、高速数字电路、噪声源（如继电器、大电流开关以及时钟电路等）这3部分合理分开，使相互间的信号偶合为最小。
随着电路设计的频率越来越高，EMI对线路板的影响越来越突出。
在画原理图时就可以先加上电源滤波用磁环、旁路电容等器件，每个集成电路的电源脚就近都应有一个旁路电容连到地，一般使用0.01~0.1ūF的电容，有的关键电路甚至还需要加金属屏蔽罩。
4.布线方面的要求：在元器件布局时，必须全局考虑电路板上元器件的布线，一般的原则是布线最短，应将有连线的元器件尽量放置在一起。
对于单面板，器件一律放顶层；双面板或多层板，器件一般放顶层，只有在电路板的空间有限、器件过密时才把一些高度有限、重量较轻并且发热量少的元器件，如贴片电阻、贴片电容、贴片IC等放在电路板的底层。
具体到元器件的放置方法，应当做到各元器件排列、分布要合理和均匀，力求达到整齐、美观、结构严谨的工艺要求。
电路板布局的步骤：1.首先应当规划电路板。
规划电路板包括选择电路板的类型、定义电路板的外形、确定电路板的物理边界和电气边界以及预放置安装孔等工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB电路板设计中元器件布局应遵守哪些原则
要使电子电路获得最佳性能，元器电路板是电子产品中电路元件和器件的支撑件。
即使电路原理图设计正确，印制电路板设计不当，也会对电子产品的可靠性产生不利影响。
在设计印制电路板的时候，应注意采用正确的方法，遵守PCB设计的一般原则，并应符合抗干扰设计的要求件的布局及导线的布设是很重要的。
为了设计质量好、造价低的PCB，应遵循以下的一般性原则：
布局
首先，要考虑PCB尺寸大小。
PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。
在确定PCB尺寸后，再确定特殊元件的位置。
最后，根据电路的功能单元，对电路的全部元器件进行布局。
在确定特殊元件的位置时要遵守以下原则：
1*尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
2*某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
3*重量超过15g的元器件，应当用支架加以固定，然后焊接。
那些又大又重、发热量多的元器件，不宜装在印制板上，而应装在整机的机箱底板上，且应考虑散热问题。
热敏元件应远离发热元件。
4*对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。
若是机内调节，应放在印制板上方便调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。
5*应留出印制板定位孔及固定支架所占用的位置。
对电路的元器件进行PCB布局时，要符合抗干扰设计的要求：
1*按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。
