燃烧器说明书
NCIB燃烧器使用手册(油变频)
一) 一般要求 .................................................................................................30 二) 燃烧机与鼓风机安装 ..............................................................................31 三) 燃油泵组安装..........................................................................................31 四) 控制柜安装..............................................................................................31 五) 设备机、电连接......................................................................................31 四、 调试和试运行操作 .....................................................................................32 一) 系统检查与调整......................................................................................32 二) 热态运行调试..........................................................................................34 三) 工作运行操作..........................................................................................35 四) 验收要求 .................................................................................................35 五、 注意事项及测试、记录项目......................................................................36 一) 注意事项 .................................................................................................36 二) 测试和记录项目......................................................................................36 第七章 控制柜的操作 ............................................................................................38 一、 操作界面 ....................................................................................................38 二、 触摸屏的操作.............................................................................................39 第八章 保养、维修................................................................................................45 一、 例行维护保养.............................................................................................45 二、 例行维护保养操作要求 .............................................................................46 三、 长期停止运行时的维护保养......................................................................46 第九章 故障分析与排除 ........................................................................................47 第十章 其它事项....................................................................................................53 一、 开箱注意事项.............................................................................................53 二、 质量保证 ....................................................................................................53 一) 质保服务 .................................................................................................53 二) 质保的限制..............................................................................................53 三) 其它 .........................................................................................................54 第十一章 附 录......................................................................................................55 一、 骨料温度仪表 XP-3000..............................................................................55 二、 加热单元燃油温控仪表 AI708........................................................图标 ..........................................................................................1
利雅路燃烧器中文说明书
利雅路燃烧器中文说明书关键信息项:1、燃烧器型号:____________________2、适用燃料类型:____________________3、额定功率:____________________4、控制方式:____________________5、安全保护装置:____________________11 产品概述利雅路燃烧器是一种先进的燃烧设备,旨在为各种工业和民用应用提供高效、可靠的热能供应。
111 设计特点本燃烧器采用了先进的燃烧技术,具有高效节能、低排放、稳定运行等优点。
112 工作原理燃烧器通过将燃料与空气按一定比例混合后,在燃烧室内进行燃烧,产生高温热能。
12 技术规格121 燃烧器型号及对应的技术参数,包括功率范围、燃料消耗率等。
122 不同型号燃烧器适用的工作压力和温度范围。
13 安装要求131 安装位置的选择,应考虑通风良好、便于操作和维护等因素。
132 安装基础的稳固性,确保燃烧器在运行过程中不会产生晃动。
133 连接管道的规格和安装要求,包括燃料管道、通风管道等。
14 调试与启动141 调试前的检查工作,包括电气连接、燃料供应、通风系统等。
142 调试步骤,包括点火调试、燃烧参数调整等。
143 启动程序及注意事项,如预热时间、观察燃烧状况等。
15 运行操作151 正常运行时的监控参数,如温度、压力、燃料流量等。
152 运行中的调整操作,如根据负荷变化调整燃烧参数。
153 定期检查和维护的周期及内容。
16 安全保护装置161 介绍燃烧器配备的各类安全保护装置,如火焰监测装置、压力保护装置、温度保护装置等。
162 安全保护装置的工作原理和作用。
163 安全保护装置的测试和维护方法。
17 故障排除171 常见故障的现象、原因及排除方法。
172 故障代码的解读及相应的处理措施。
18 维护与保养181 日常维护的内容,包括清洁、检查连接部位等。
182 定期保养的项目,如更换易损件、检查燃烧头状况等。
煤粉燃烧器操作说明书
更换
3. 管道内有杂物造成送煤粉 清除或加大风量
空气量不足
1. 径、轴向比例不佳
调节相应阀门
2. 一次风过大或过小
检查送风管道,是否有漏风情
3. 燃烧器气流喷出动量低 况
1. 窑炉用风配合不当
调节总排风或适当关小三次风
2. 窑尾负压过大
阀门
3. 系统排风量不够,窑内燃烧 清理系统结皮堵料
4、窑尾温度偏低
14--270m/s,煤风喷出速度:22— 28m/s。 3、工作原理及结构特点 3.1 工作原理
窑头一次风机通过管道进入 YRS 煤粉燃烧器净风管后分成三股 气流,分别进入燃烧器的外、内风道和中心风道,外、内风道中间为 煤风风道,内风喷嘴处设有旋流器,能使内风产生旋转气流喷出,中 心风风道出口处设有火焰稳定板,外风中心风及煤风以轴向气流喷 出,煤粉喷出后与高温二次风充分混合并燃烧。内外净风管及中心风 管分别设有风量调节手动蝶阀。
2. 预喂料螺旋机积料卡死 停篦床,否则还会出现生料,
3. 风机故障
还会使窑温迅速降低,重新启
6、窑头喷煤系统停车 4. 煤粉计量秤磨损或严重堵 动困难,调整系统风量及准动
料
风量、慢转窑
5. 电气故障
查明故障,尽快处理
第 9 页 共 10 页
6 常见故障及处理
常见故障 1、黑火头长不着火
2、火焰分叉
3、火焰形状不好
可能的原因或现象
主要操作处理
1. 煤粉太粗
降低煤粉筛余
2. 煤粉水分大
降低煤粉水分
3. 二次风温低
调整火焰提高窑头温度或油煤
4. 内风太小或外风太大
混烧
1. 燃烧器外风管内有杂物 清除
2. 外风管头部变形
利雅路燃烧器中文说明书
利雅路燃烧器中文说明书利雅路(Leverage)是一家专业生产户外用品的品牌,其燃烧器系列备受户外爱好者青睐。
在这里,我们为您详细介绍利雅路燃烧器的中文说明书,让您在使用中更加得心应手。
一、燃烧器的分类及用途燃烧器分为两种:火焰燃烧器和气体燃烧器。
火焰燃烧器适用于烧烤、点燃固体燃料等场景;而气体燃烧器则可以通过连接燃气罐使用,适用于露营、旅行等多种户外活动。
二、燃烧器的组件及操作方法1、组件利雅路燃烧器包含以下组件:火焰喷嘴、温度调节旋钮、火焰开关、点火器、燃气罐地支、燃气连接阀、燃气管路等。
2、操作方法①点火:打开燃气连接阀,按下点火器按钮,即可点燃燃气。
注意:在点燃之前确保燃气连接阀已经严密关闭好,以免发生危险。
②调节火力:利用温度调节旋钮可自由调节火焰大小,根据不同的需求进行调节。
③关闭:当使用完毕后,先关闭燃气连接阀,等待所有部件冷却后再收起即可。
三、维修及保养1、维修燃烧器为高温设备,维修时应当特别小心,以免造成危险。
若发生燃气漏气、火焰不稳定等情况,应及时停止使用,并按以下方法修理:①燃气漏气:立刻关掉燃气连接阀并打开燃烧器,让残留的燃气全部消失,确认消失后再进行修理。
②火焰不稳定:可能是火焰喷嘴堵塞或者燃气罐压力不足等原因导致,可以将火焰喷嘴拆下来清理或者更换新的燃气罐。
2、保养燃烧器的保养很简单,每次使用后清洗一下,移除灰尘和污垢即可。
使用过程中要注意防止火烧坏焦炭,影响燃烧效果。
四、购买及保修1、购买利雅路燃烧器可以在专业户外用品商店购买,根据不同的需求选择不同型号的燃烧器。
2、保修利雅路为燃烧器提供2年免费保修服务,若在保修期内发现燃烧器存在质量问题,可前往销售点或利雅路售后维修中心进行保修处理。
总结通过以上介绍,相信大家已经对利雅路燃烧器有了更加深入的了解。
在使用过程中,务必要注意安全,严格遵守使用说明,以免造成伤害。
在户外活动中,利雅路燃烧器为您提供舒适的烧烤体验和热饮服务,快来选购一款适合自己的利雅路燃烧器,享受美好的户外时光吧!。
正英燃烧器说明书

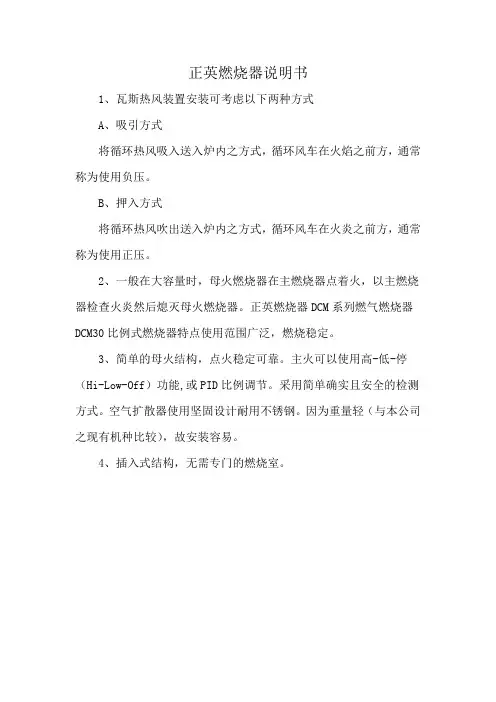

正英燃烧器说明书
1、瓦斯热风装置安装可考虑以下两种方式
A、吸引方式
将循环热风吸入送入炉内之方式,循环风车在火焰之前方,通常称为使用负压。
B、押入方式
将循环热风吹出送入炉内之方式,循环风车在火炎之前方,通常称为使用正压。
2、一般在大容量时,母火燃烧器在主燃烧器点着火,以主燃烧器检查火炎然后熄灭母火燃烧器。
正英燃烧器DCM系列燃气燃烧器DCM30比例式燃烧器特点使用范围广泛,燃烧稳定。
3、简单的母火结构,点火稳定可靠。
主火可以使用高-低-停(Hi-Low-Off)功能,或PID比例调节。
采用简单确实且安全的检测方式。
空气扩散器使用坚固设计耐用不锈钢。
因为重量轻(与本公司之现有机种比较),故安装容易。
4、插入式结构,无需专门的燃烧室。
奥林GP50-90H燃烧器说明书
GP-50 H GP-80 H GP-90 H
OILON OY P.O.Box 5 FIN-15801 LAHTI FINLAND
+358 3 85 761
Fax +358 3 857 6239
E-mail info@
40210126CN
目录
凡在本书中出现的的以下三种标识,都指明了非常重要的信息:
危险!
它提醒您如未遵照说明,可能对人身造成危险。
警告!
提醒您如未遵照说明,可能导致对零件,燃烧器以及周围环境造成损害。
注意! 提示特别信息。
在 燃 烧 器 近 旁 配 备 操 作 和 维 修 说 明 以 及 电 路 图 ,以 备 随 时 使 用!
预吹扫结束控制器终端9的控制结束预点火4秒开始控制器终端16控制稳定时间2秒开始气阀1打开控制器终端18控制气阀2打开1火焰在1段火燃烧40210126cn14点火结束控制器终端16的控制结束控制器终端19的控制信号10控制器锁定指示器显示运行时控制装置端钮20上有控制信号段火下的温度或压力调节装置接触器cnc关闭伺服马达就会运行至开关点限位开关v控制气阀燃烧器在2段火温度或压力控制器控制下控制器监控下持续在111控制关闭控制回路打开程控器开始执行允许的后吹扫12秒程序燃烧器马达风机停止控制器终端68控制结束关闭控制器终端18和19控制结束随着终端11的控制信号伺服马达运行至开关点ii风门当板关闭12控制器锁定指示器显示阀漏检测器已执行了阀泄漏测试
12. 说明… ............................................................................................................... 32
燃烧器说明书(中英文)
二级点火 Two Classes Ignition
角执行机构 Angle Action Device
400Nm,220V,4~20mA 控制电流 Control Current
四、安装与调试 Installation and Regulation 1、燃烧器安装 燃烧器上安装法兰与炉墙上预留的安装法兰用 12 只 M16×50
After regulation, close the box tightly, and protect it from dust.
五、操作步骤 Operation Steps 1、点火 Ignition (1)点火:检查油管路系统,将各手动阀置于开位。启动电动推进器按钮,将
点火枪送至油枪前端。将风油联动系统开度至 40%处,启动高能点火器点火按钮使其 点 火 , 接 着 打 开 燃 烧 器 前 的 点 火 油 枪 进 油 电 动 阀 , 此 时 燃 油 即 开 始 雾 化 燃 烧 。( 高 能 点火装置连续工作时间不能超过 30 秒),火焰稳定后火检着火信号反馈,主油枪进油 电动阀和回油电动阀打开,主油枪燃油雾化燃烧,点火油枪进油阀关闭,火检信号反 馈稳定,点火成功!(油枪前压力保证 2.8~3.5MPa)。 Ignition: check oil pipeline, and open all the manual valves. Press electric actuator start button, and advance spark rod to oil gun front. Open the air and oil regulator to 40%. Press HEA exciter ignition button, and open the oil inlet electric valve of ignition oil gun in front of burner, then the fuel is atomized combusting (the HEA exciter may not work over 30s continuously). The flame on signal is sent from flame scanner when the combustion is stable. Open oil inlet electric valve and oil return electric valve of main oil gun. Oil in the main oil gun is atomized combusting. Close oil inlet valve of ignition oil gun. When signals from flame scanner indicate stable
ER12燃烧器说明书
、
燃料
必须给燃烧器提供同类型的燃料,如图所示,在设备板和在用户的手册中。 燃料供应的特点和粉碎的压力,应该如手册描述。燃烧可燃配送系统必须校准到燃烧器 的最大容量,并且根据现行规则配备了所有的安全和控制装置。 在可燃物进入燃烧器供应管道之前,请仔细清洁,并订定一个合适的过滤器,以避免可 能的残留物危导致燃烧器的正确运行。同时检查导管内外正确的密封。 液体可燃物储存罐必须予以适当保护,免受水和杂质的渗透。夏天时在储存罐充满易燃 物,以避免湿气凝结。在使用之前仔细清洁储存罐。保护储存罐供应管道远离冰块。储存罐 的建造和安放必须遵守现行法规。特别警示,为使用天然气 请专业工作人员的验证: 供应线和天然气匝道遵守的规则和规例生效的. 所有气体连接紧凑. 该锅炉房通风开口大小,保证流出的空气所提供的规例生效的(指定) ,并适合获得一 个完美的燃烧. 不要使用气体管道作为接地的电气设备。 如有必要,请不要让燃烧器开着并关闭燃气头。 在用户长期不在时,请关闭燃烧器的燃气总开关。
为能达到上面所说的运行状态,有必要实施带有一个辅助油泵的“环形”给循环设置; 尽可能将循环装置上安装一个温度调节器的蒸汽预加热器。
燃烧器可以应用于热水,蒸汽和导热油锅炉,工业炉窑,可应用于火焰是水平或垂直的, 炉内正压、平衡和负压,固定和移动的陆用或船用炉子。
燃烧器运行时,喷油量连续渐进调整是完全自动的。 所有的装置都是由以下构成: A) 燃烧头 B) 助燃空气风扇 C) 燃油推进和预热装置 D) 控制面板
燃烧器说明书(中文)
1.2.5.燃烧空气控制板 燃烧器前面的空气口内装有一个风量控制挡板,它用于调节燃烧器的空气量。 总负荷分十个比例调节位置段,对应调节供风量,每段的斜率可调,使燃烧器处 于最佳状态。
1.2.6.火焰探测装置 燃烧器的主火焰由主火焰探测器来监测。 火焰探测器的连接管安装在燃烧器前板 上,它带有一个冷却空气接头。冷却空气可保持火焰探测器清洁并防止过热。 引导火焰由点火枪的电离杆探测。 1.2.7.观察孔 火焰和燃烧孔通过观察孔来观察。冷却空气流可防止观察孔过热和变脏。
注意: 这些操作和维修指导包括燃烧器制造商的一些资料,可通过使用单位的指导进行补充。 此燃烧器指导说明书,并不包括使用单位特定的工艺流程上的操作与维护的特殊资料,这 些资料需由使用单位制定。 这些特殊工艺的操作与维护资料优先于燃烧器的说明。
1.结构说明
1.1.交付说明
油气燃烧器 GKT-35S 墙式安装在锅炉上。 5 台油气燃烧器 Oilon GKT-35S 制造号:7083 , 7084 , 7085 , 7086 , 7087
当燃烧气体和空气的预混合物在喷嘴内经点火电极点燃时,燃烧产生。 警告:点火电压为 5000V 来自供给管路的液化气和燃烧空气按所需量通过阀装置进入点火枪。 点火枪供有连续的冷却空气流(见操作指导:冷却空气) 点火枪上装有一个机械限位器以保证燃烧器有正确的安装深度。 限位器用六角螺 钉固定在点火枪的框管上,正确安装深度(L1)测量值已记录在“设定值”一章 的表中。
目录
1. 结构说明……………………………………………………………………………………….1.1 1.1.交付范围………………………………………………………………………………1.1 1.2.GKT-35S 燃烧器……………………………………………………….……………1.1 1.3.阀组……………………………………………………………………………………1.4 1.4.自动控制………………………………………………………………………………1.4 2.技术数据……………………………………………………………………………………...2.1 3.操作指导………………………………………………………………………………………3.1 3.1.总述……………………………………………………………………………………3.1 3.2.装配检验………………………………………………………………………………3.1 3.3.第一次启动/长期关闭后的启动的准备工作…………………………………………3.2 3.4.正常运行……………………………………………………………………………….3.2 3.5.启动…………………………………………………………………………………….3.3 3.6.停止和紧急停止……………………………………………………………………….3.3 3.7.油调节装置…………………………………………………………………………….3.4 3.8. 冷却空气………………………………………………………………………………3.10 3.9. 燃烧空气………………………………………………………………………………3.10 3.10.故障排除…………………………………………………………………………….3.11 3.11. 油嘴功率表………………………………………………………………………….3.12 4. 设定值………………………………………………………………………………………….4.1 5.维修指导………………………………………………………………………………………5.1 5.1.总述…………………………………………………………………………………….5.1 5.2.油喷嘴的维修………………………………………………………………………….5.1 5.3.点火燃烧器…………………………………………………………………………….5.2 5.4.阀组…………………………………………………………………………………….5.2 5.5.关闭期间的维修……………………………………………………………………….5.3 5.6.润滑,垫片和轴承说明……………………………………………………………….5.4 5.7. 机器卡片……………………………………………………………………………….5.5 6.安全指导………………………………………………………………………………………6.1 7.安装指导………………………………………………………………………………………7.1
全自分体式煤气燃烧器使用说明书
“JNGJ”型全自动分体式煤气燃烧器安装、使用、维护说明书目录一、技术参数二、燃烧器概述(一)燃烧器主要功能(二)燃烧能力与空、煤气压力的关系(三)空、煤气压力与温度的关系三、燃烧器管道配制示意图(一)配套件功能与说明四、操作说明五、燃烧器的安装与调整六、电器原理图七、燃烧器维护、常见故障与排除方法八、安全建议一、技术参数二、燃烧器概述燃烧器主要由:机头、负荷调节装置、点火阀组、主管道阀组、控制系统、压缩空气、鼓风机等组成。
机头:将空气和煤气充分混合与燃烧,并保持稳定的燃烧效果和出力,为锅炉提供足够的热能,达到生产需求。
负荷调节装置:自动或手动调节燃烧器出力,同步调节煤气和空气流量,达到最佳燃烧效果与机组足够的出力。
点火阀组:提供机头稳定安全的点火热源,保证机头主燃气安全稳定的燃烧。
主管道阀组:自动切断和打开主燃气管道上的气动切断阀,并配有手动切断阀,以保证用气安全,每次启动燃烧器前自动对管道上的两个气动切断阀进行泄漏检测,若发现有阀门泄漏停机并报警那个阀门泄漏,以便针对性的维修,节约维修时间和工作量。
控制系统:自动检测锅炉蒸汽压力,发现蒸汽压力超过极限压力自动停机并报警,发现煤气压力低于设定值或高于设定值自动停机并报警,发现鼓风机压力低于设定值自动停机并报警。
压缩空气系统:提供稳定清净的压缩气源,为气动切断阀提供动力。
鼓风机:为燃烧机组提供足够的助燃空气并保证足够的压力。
外形布置图机头外形图(一)燃烧器主要功能:1.主燃气管道气动切断阀自动检测泄漏,分别对主燃气管道的两个气动切断阀进行泄漏检测,发现有泄漏停机并报警;2.自动吹扫:点火前和停机后自动吹扫炉膛,将未燃尽的煤气用空气吹扫出炉膛,避免发生安全隐患。
3.自动点火:自动点火并检测是否点火成功,若发现点火失败停机并报警,点火成功后打开主燃气管道气动切断阀。
4.实时火焰检测:实时对炉膛内进行火焰检测,发现有火源HMI上的明显提示。
燃烧器运行后若发现火焰熄灭,自动停机并报警。
利雅路燃烧器中文说明书
利雅路燃烧器中文说明书尊敬的用户:感谢您选择利雅路燃烧器。
为了确保您能够安全、正确地使用本燃烧器,并充分发挥其性能,在使用前请仔细阅读本说明书。
一、产品概述利雅路燃烧器是一种高效、可靠的热能设备,广泛应用于工业、商业和民用领域。
它采用先进的燃烧技术,能够将燃料(如天然气、液化气、柴油等)转化为热能,为您的生产和生活提供稳定的热源。
二、主要技术参数1、型号:不同型号的燃烧器具有不同的功率和适用范围,请根据您的实际需求选择合适的型号。
2、燃料类型:可适应多种燃料,如天然气、液化气、柴油等。
3、功率范围:从_____千瓦到_____千瓦不等。
4、调节比:燃烧器的调节比能够满足不同负荷的需求。
5、控制方式:采用先进的电子控制系统,实现精确的燃烧控制。
三、燃烧器的安装1、安装位置选择燃烧器应安装在通风良好、干燥、无腐蚀性气体和易燃易爆物质的场所。
安装位置应便于操作、维护和检修。
2、安装基础燃烧器应安装在坚固、平整的基础上,确保其运行平稳。
3、管道连接按照燃烧器的接口规格,正确连接燃料管道、进风管道和排烟管道。
管道连接应严密,防止泄漏。
4、电气连接根据燃烧器的电气要求,正确连接电源和控制线。
电气连接应牢固,符合电气安全规范。
四、燃烧器的调试1、调试前的准备在调试燃烧器之前,应确保燃料供应正常,电气系统连接正确,通风系统工作正常。
2、点火调试按照燃烧器的操作手册,进行点火调试。
点火成功后,观察火焰形态和燃烧状况,调整燃烧参数,使燃烧达到最佳状态。
3、运行调试在燃烧器运行过程中,监测各项运行参数,如温度、压力、流量等,调整燃烧器的控制参数,确保其稳定运行。
五、燃烧器的操作1、启动按下启动按钮,燃烧器将按照预设程序自动启动。
在启动过程中,应观察燃烧器的运行状况,如有异常应立即停机检查。
2、运行燃烧器在运行过程中,应定期检查燃料供应、火焰状况、运行参数等,确保其正常运行。
3、停机按下停机按钮,燃烧器将自动停止运行。
燃烧器使用说明书
燃烧器使用说明书一、产品描述本燃烧器为XX公司生产的高效节能型产品,适用于工业生产中的各类燃烧作业。
本产品采用先进的燃烧技术,具备稳定的燃烧效果、可靠的操作性能和较低的燃料消耗。
请用户在使用本产品之前详细阅读本使用说明书,并按照说明进行正确操作。
二、安全注意事项1. 在操作本燃烧器之前,请确保将燃烧器放置在平稳的工作台面上,避免翻倒或摔坏。
2. 使用本燃烧器时,请确保操作环境通风良好,防止燃烧产生的有害气体滞留。
3. 在操作燃烧器时,请将手部、头部等暴露部位保持距离,以免造成烫伤或身体损伤。
4. 使用本燃烧器时,请穿戴相应的防护用品,如防护手套、防护面具等。
5. 在加注燃料时,请确保燃料不溅入燃烧器周围或操作人员身上,以防发生火灾或其他意外事故。
6. 使用本燃烧器时,请远离易燃物品和可燃气体,确保操作安全。
三、操作步骤1. 开启燃烧器电源,接通电源开关。
2. 调节燃烧器的气体供应和空气供给,使其达到标准燃烧状态。
3. 根据实际需求,设置燃烧器的燃烧参数,如燃料流量、燃气浓度等。
4. 检查燃烧器的点火设备和燃烧器火焰状态,确保正常点火和燃烧。
5. 观察燃烧器运行状态,如有异常情况出现,请立即停止使用,并进行必要的检修。
四、常见故障及处理方法1. 燃烧器无法点火:- 检查电源是否接通,是否有电压输出。
- 检查点火设备是否正常工作,如有故障请更换或修理。
- 检查燃料是否充足,燃气是否正常供应。
2. 燃烧器火焰不稳定:- 检查空气供给是否充足,调节空气阀门位置。
- 检查燃料供给是否正常,调节燃料阀门位置。
- 检查点火设备是否清洁,清理并调整点火设备位置。
3. 燃烧器产生异常噪音:- 检查燃烧器是否安装牢固,调整并固定燃烧器位置。
- 检查风机运转是否正常,如异常请更换或修理风机。
5. 燃烧器停机后仍有燃烧产物:- 检查燃气供应是否正常中断,若正常请检查燃烧器排气管道是否通畅。
五、保养与维护1. 定期清洁燃烧器和相关部件,去除积灰和杂质。
AWG型燃气燃烧器使用说明书
AWG型燃气燃烧器使用说明书江西航海仪器厂目录第一章安全概述 (1)第一节卫生与安全规则 (1)第二节一般概况 (1)1.原理与结构 (1)2.燃气系统 (3)3.材料 (3)4.设备标记 (3)5.备件 (4)6.计量单位 (4)7.有关术语解释 (4)第二章燃烧器说明 (5)第一节概述 (5)第二节燃料 (5)第三节燃烧器功能与组成 (5)1.自动控制 (5)2.助燃空气的供应 (5)3.平衡通风 (6)4.燃气双关闭阀 (7)5.燃烧机铰链 (7)6.点火装置 (8)7.一次风风门和二次风风门 (8)8.燃气/空气定量比例调节系统 (9)9.燃烧器控制系统原理 (9)第三章燃气阀泄漏自动检测 (10)第四章自动控制 (11)第一节概述 (11)第二节监测控制 (11)1.安全联锁装置名称与作用 (11)2.程序控制 (12)3.定量比控制 (14)4.工作循环 (14)第五章燃烧器手动控制说明 (16)第一节警告 (16)第二节手动控制的点火顺序 (16)第三节手动控制的熄火步骤 (16)第六章安装 (17)第一节概述 (17)第二节助燃空气系统和耐火材料 (17)第三节喇叭口与风箱 (17)第四节燃烧机 (17)第五节波顿推拉钢索 (17)第六节燃气系统 (17)第七节电器接线 (17)第八节锅炉房的空气供应 (18)第七章保养 (19)第一节引言 (19)第二节保养大纲 (19)第三节保养守则 (20)1.注意事项 (20)2.润滑 (20)3.清洗 (20)4.燃烧机机械的拆卸 (20)第八章保养后的重新调试 (21)第一节概述 (21)第二节调试步骤 (21)1.安全检查 (21)2.基本机械的调整 (21)3.电气调整 (22)4.点火步骤 (22)5.燃料/空气比例调整 (22)第三节AWG型燃气燃烧器维修须知 (22)1.燃烧器启动失效 (23)2.燃烧器启动但点火失效 (23)3.燃烧器启动后锁定 (23)4.正常燃烧过程中燃烧器熄火 (23)5.燃烧器时停时烧 (23)6.启动时火焰喷烟 (24)7.燃烧不良 (24)附录1 计量单位换算表 (25)附录2 燃烧机组件解剖图 (26)燃烧机组件详细零部件说明 (27)附录3 门板组件解剖图 (30)门板组件解剖图详细零部件说明 (31)附录4 燃烧器联动装置 (33)燃烧器联动装置详细零部件说明 (34)第一章安全概述第一节卫生与安全规则设备制造者和用户都必须保证设备能够在安全状态下运行。
燃烧器使用说明TBL85P
燃烧器使用说明TBL 85P.105P.130P.160P注意对燃烧器和系统的操作只能由合格的工作人员来执行。
启动燃烧器和进行维护保养前,请仔细阅读本说明手册。
在对燃烧器的电气系统进行操作前,请先切断供电电源。
如果操作及处理不当,可能会引起危险事故。
使用须知:前言以下的注意事项是为了保证顾客能够安全地使用民用和烧热水用的加热系统设备。
这些注意事项的目的是为了避免这些设备不会因为安装不当或安装错误以及使用不当或使用错误而引起的损坏和安全问题。
同时,本使用说明提供注意事项也希望能够通过一些技术性的但却易懂的语言,使顾客加深对一般性安全问题的了解。
不管是合同内规定的,还是超出合同范围的,如果是由于顾客的不当或错误的安装和使用,或是因为不遵循制造商的指导而引起的任何问题或事故,制造商均不负责。
一般性注意事项*本说明手册对于产品来说是必要的,是产品不可分割的一部分,一定要提供给客户。
请仔细阅读本手册,其中包含有关安全地安装、使用和维护产品的重要信息。
请保留本手册以备需时之用。
*必须依照现行的规则和制造商的指导,由有资质的技术人员来安装设备。
“有资质的技术人员”意思是能够胜任民用供热和热水生产领域的工作,或是制造商受权的帮助中心。
安装不当可能引起损害和对人员、动物或物品的伤害。
这种情况制造商不负责任。
*打开包装后要确认所有的部件都齐备并且完整。
如有疑问就不要动里面的设备并把它还给供货商。
所有的包装材料(木板、钉子、塑料袋和膨胀聚苯乙烯等)一定不要放在儿童能够触及的地方,以免对他们造成伤害。
一定要把这些包装材料收集好放在合适的地方以免污染环境。
*在对设备进行任何的清洁和维护之前,一定要关闭设备电源,使用系统开关或者将系统关闭。
*如果出现任何故障或者设备不能正常工作,将其停机,不要试图修理或者改动。
这种情况下,应该跟有资格的技术人员联系。
任何对于产品的维修均应由百得受权的服务中心使用原厂配件进行。
以上提到的任何故障,均可能影响设备的安全性。
利雅路燃烧器中文说明书
燃气燃烧器RS283850/M代码 型号 类型3781012 RS 28/M 824T13781013 RS 28/M 824T13781412 RS 38/M 825T13781413 RS 38/M 825T13781612 RS 50/M 826T13781613 RS 50/M 826T1目 录技术参数1 变型燃烧头1 LGP 组件1 燃烧器描述2 包装-重量2 最大尺寸2 标准附件2 燃烧出力3 测试锅炉3 商用锅炉3 燃气压力4 安装5 锅炉板5 燃烧头长度5 燃烧器固定到锅炉上5 设定燃烧头6 气体管线7 电气系统8 点火前调整11 伺服电机11 燃烧器起动11 燃烧器点火11 燃烧器校准12 1 点火输出功率12 2-最大输出功率12 3-最小输出功率13 4-中间输出功率13 5-空气压力开关14 6-最高燃气压力开关 14 7-最低燃气压力开关 14 火焰有无检查 14 燃烧器运行15 最终检查 16 维护16 故障-可能的原因-排障建议18本文中所提到的图形如下标识:1)(A)=图A的第1部分,与文本同页1)(A)p.4=图A的第 1部分,页号4技术数据型号 RS 28/M RS 38/M RS 50/M 类型824 T1 825 T1 826 T1 kW 163325 232440 290580 第 2 级Mcal/h 140280 200378 249499 kW 52 70 85 输出功率(1)第 1 级最小 输出功率Mcal/h456073燃料 天然气:G20-G21-G22-G23-G25G20 G25 G20 G25 G20G25 KWh/Nm310 8.6 10 8.6 10 8.6 净热值Mcal/Nm38.6 7.4 8.6 7.4 8.6 7.4 绝对密度 kg/Nm30.71 0.78 0.71 0.78 0.71 0.78 最大输气流量 Nm 3 /h 32 38 44 51 58 68 最大流量时的压力(2)mbar7.511.16.6 9.77.210.6运行方式 -间隙式(24小时最少停机一次)(每 24小时至少停 1次)如果此燃烧器配置 LANDIS LOK16。
srp燃气燃烧器使用说明书
SRP燃气燃烧器使用说明书安全须知在使用SRP燃气燃烧器之前,请务必阅读以下安全须知,并严格遵守以确保安全操作:1.仅在通风良好的区域内使用燃气燃烧器。
2.在操作燃气燃烧器之前,确保了解并遵守当地的燃气安全规定。
3.确保燃气燃烧器与电源断开连接后进行任何维护或清洁操作。
4.在操作燃气燃烧器时,确保周围没有易燃物品。
5.避免将燃气燃烧器暴露于高温、潮湿或腐蚀性环境中。
6.在燃气燃烧器启动过程中,注意观察是否有异常现象,如漏气、异味等,如有异常立即停止使用并联系维修人员。
7.不要将燃气燃烧器用于除其指定用途之外的其他用途。
使用方法按照以下步骤正确操作SRP燃气燃烧器:1.确保燃气供应管道已连接并打开。
2.打开燃气燃烧器的控制面板,并将燃气阀门设为“开启”位置。
3.根据需要,设置适当的燃气流量和燃烧器温度。
4.按下点火按钮或使用遥控器启动燃气燃烧器。
5.等待燃气燃烧器启动并达到所需温度。
6.使用燃气燃烧器进行所需的加热、烘干等操作。
7.使用完毕后,将燃气阀门设为“关闭”位置,确保燃气燃烧器停止运行。
8.定期检查和清洁燃气燃烧器,确保其正常运行。
维护与清洁为了保持SRP燃气燃烧器的性能和安全性,需要定期进行维护与清洁:1.每隔一段时间,检查燃气供应管道是否有泄漏,并修复任何问题。
2.定期清洁燃气燃烧器的外壳,可以使用柔软的布料擦拭,避免使用腐蚀性或磨损性清洁剂。
3.每隔一段时间,检查燃气燃烧器的喷嘴和点火装置是否干净,并清除任何积碳或污垢。
4.如果发现燃气燃烧器有异常现象或故障,请立即停止使用并联系专业维修人员进行检修。
请务必按照以上使用说明和安全须知正确操作SRP燃气燃烧器,以确保安全和有效的使用。
如有任何问题或需要进一步的指导,请联系SRP燃气燃烧器的制造商或经销商。
威索燃烧器中文说明书
安装使用说明书威索燃气燃烧器1-11号- weishaupt -证明Array在此我们说明,威索(-weishaupt-)燃气燃烧器符合下列EC标准的基本要求:90/396/EEC Gas Equipment Guideline89/336/EWG Electromagnetic Compatibility73/23/EEC Low Voltage Guideline因此燃烧器上带有CE/0085标记。
其它质量保证体系由DIN EN ISO 9001认可。
德国麦克斯·威索有限公司目录1. 一般说明 (2)2. 燃烧器的安装 (5)3. 气路示意图 (7)4. 阀门组件说明 (8)5. 阀门组件的安装 (15)6. 阀门组件的气密性检验 (18)7. 功能流程检验 (18)8. 准备第一次调试 (19)9.调试 (19)10.燃烧筒及稳焰盘的调整 (29)11. 工作范围表 (30)12. 设置点火电极 (33)13. 鼓风轮的固定 (33)14.工作流程 (34)15. 限制及辅助开关的凸轮位置设置 (40)16. 燃气流量的计算,从标准状态到实际状态的换算 (42)17. 常见故障及排除方法 (44)1. 一般说明简介下表为安装及调试中各个步骤的基本概括为了达到正确安装及调试的目的,请对此说明书中的所有说明加以注意。
步骤工作章节1 燃烧器的安装 22 安装燃气阀门组 53 燃气阀门组的气密性检验 64 检查燃气供气压力8.15 排去燃气阀门组中的空气8.26 功能流程检验77 检查燃烧头108 检查设备9.19 调试9.3 安全性要确保燃烧器的安全运行,必须由合格的专业人员按此说明书进行正确的安装及调试。
要特别注意相关的安全规定(如DIN-VDE,DIN-DVGW)。
火焰监测装置、限制装置,调节机构以及其它安全装置只能由制造厂或其委托单位进行安装。
不遵守规定可能导致人员伤亡及重大物质损失等严重后果。
利雅路燃烧器RS 版 中文说明书
安装,使用和维修说明书强制通风燃气燃烧器RS28-38-502915932 (0)平滑两段火运行目录技术参数 . . . . . . . . . . . . . . . . . . . . . . .页2变量 (2)附件 (2)燃烧器描述 (3)包装-重量 (3)最大尺寸 (3)标准配置 (3)出力范围 (4)测试锅炉 (4)商业用锅炉 (4)燃气压力 (5)安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6锅炉安装板 (6)燃烧筒长度 (6)燃烧器正确安装到锅炉 (6)燃烧头的设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7燃气管路. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8电气系统. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9首次点火前的设置项目. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12伺服马达. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12燃烧器首次启动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12燃烧器点火. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12燃烧器校核: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 1-燃烧器出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 2-二段火出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 3-一段火出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 4-中间负荷出力. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 5-空气压力开关. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 6-最低燃气压力开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15火焰检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15燃烧器运行. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16最终检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17燃烧器启动循环诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18重置控制盒和使用故障诊断表 . . . . . . . . . . . . . . . . . . . . . . . . . . 18故障-可能原因-建议解决方案. . . . . . . . . . . . . . . . . . . . . . . . . 19显示器(选配) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20提示:.在正文中出现的符号代表如下的意义:1)(A)=同一页中图 A的第1 部件;1)(A)p.3=第3页中图 A的第1 部件注意根据效率规范92/42/EEC有关锅炉配置燃烧器的规定,燃烧器的调整和测试须参照锅炉的使用说明书,诸如烟气中的 CO和 CO2 的浓度,烟气的温度和锅炉内的平均水温。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(感谢您选择本公司的产品,使用前请仔细阅读本说明书)回转窑多通道煤气两用燃烧器说明书郑州恒华建材机械配件有限责任公司目录一、概述.......................................................二型、系列煤煤气两用燃烧器的结构和工作原理--------------------三、现场安装要求---------------------------------------------------------- 四、点火及火焰的调整----------------------------------------------------五、维护和检俢------------------------------------------------------------ 六、常见故障及排除------------------------------------------------------七、对操作人员的要求---------------------------------------------------八、对煤粉系统的要求--------------------------------------------------九、特殊说明---------------------------------------------------------------概述水泥工业是耗能大户,其能耗主要包括:一是热耗约占80%,二是电耗约占20%,当前绝大部分的回转窑都是烧煤,目前我国许多水泥厂的煤耗占水泥成本的30%以上,因此成为当今水泥行业十分关注的,也是最重要的技术经济指标。
而节煤的根本途径就是采用先进的工艺技术装备。
在二十世纪七十年代以前,回转窑普遍使用单风道煤粉燃烧器,它的结构简单,但能耗高、环境污染大。
随着世界能源的日益紧张,国外一些水泥行业发达国家的著名公司在新型干法窑上率先使用双风道和三风道煤粉燃烧器。
我国起步较晚,于九十年代相继有几家设计院和公司推出三风道和四风道煤粉燃烧器,在推广于新型干法窑的同时,也广泛推广于湿法窑,取得了较为满意的效果。
我公司在吸收消化国外著名公司先进技术的同时,扬长补短,吸取众家之长,克服局部不足,研究和设计制造出HH 系列多风道燃烧器。
为了进一步完善HH 系列多通道煤气两用燃烧器,HH 系列多通道煤气两用燃烧器是国内唯一通过鉴定的最新一代高效节能燃烧器,结构属国内首创,主要技术经济指标处于国内领先水平,可替代同类进口产品,产品已在全国十多个省、区的预热器窑、预分解窑和湿法窑上,利用工业废气作为燃料煅烧物料,达到节能减排废物利用的目的。
二OO 一年,我公司又开发出适应性更强的五-六风道燃烧器,应用于陕西、山西、河北、内蒙古、宁夏、河南、江西等地的湿法窑、预热器窑、预分解窑和中控余热发电窑,给企业带来十分显著的经济效益和社会效益。
并得到用户的普遍好评。
二、HH 型燃烧器的结构和工作原理多通道煤气两用燃烧器由六个通道组成。
从外到内分别为:1、外轴流风道,2、3 燃气风道4、煤风道,5 、内直风风道,6、内旋流风道,7、中心油管通道,8、拢焰罩,9、外轴流风喷嘴,10、11、燃气喷嘴,12、煤风喷嘴,13、内直流风喷嘴,14、旋风喷嘴15、中心油枪通道。
HH 型煤多通道煤气两用燃烧器各风道喷嘴与各相应的头部、头部与其相应的管道均采用螺纹或卡扣连接,这样更便于备配件的更换。
为了保证煤风道不被磨穿,在制造和材料都做了特殊处理。
外轴流风、内旋流风的风速愈高,卷吸高温二次的能力愈强,因此,特设计制造成多股离散式喷嘴以减少风阻、提高风速,再之磨损后只要更换风道头部就又能重新使用,不象其它燃烧器就得报废。
本公司制造燃烧器时一般不配置油枪点火装置,如使用单位需要,可另外设计配置。
同时耐火浇注料也是由使用单位自行浇注的。
HH 型四风道燃烧器,每个风道的出口风速都有一定的差异并都有自己独特的作用:(1)外轴流风的主要作用是保持火焰有足够的强度和刚度,是形成强热回流最基本的条件;(2)煤风的主要作用是保证煤粉稳定的输送到燃烧器出口;(3)内、外旋流风的主要作用是调整火焰的肥瘦和长度,强化风、煤、燃气混合,形成细长火焰合理调节窑皮长度。
然而由于它们各自的流速、风向均有很大差异,刚出喷嘴它们就能充分混合形成一个象吸饱墨汁的毛笔形状的火炬,同时在火焰的根部和中心部位形成一个混返回流区,达到充分利用高温二次风的目的。
HH 型煤气两用燃烧器由于采用了低一次风量、强热回流、煤粉浓缩等技术,另外高温二次风的迅速卷入大大缩短了煤粉预热时间,立刻提高和改善了火焰根部的环境和温度,使煤粉在燃烧器出口就能迅速燃烧。
实现了燃烧低挥发份煤及低热值煤的目的,实现了提高煤粉燃尽率、稳定热工工艺,达到了优质高产、节能降耗,提高经济效益的目的。
HH 型煤气两用燃烧器外型造型合理、独特,且美观大方,各风道风量、风速调整灵活方便,可操作性强,HH 型五风道煤粉燃烧器外形16、燃烧器头部,17、调节补偿器,18、22、燃气进口,19、煤粉进口,20、21、内直风补偿器,23、内直风调节阀,24、旋流风调节阀门,25、外轴流风阀门,26、补偿器,27、净风进口,28、吊耳,29、外轴流风调节机构,30、吊装机构,31、内直风调节机构,32、旋流风调节机构,33、外轴流风压力表,34、内风压力表,35、旋风压力表,36、煤风道检查门,等。
煤风风量是根据输送量及输送距离不同所采用的气固比的范围是3~8 千克/立方米。
一般来说,煤风不作为各通道一次风控制风量计算,只作一次风总量来计算。
净风分外轴流、内轴风、内旋流、中心风,因窑型不同,各厂使用的煤质也有很大差异,另外,由于各风道在煤粉燃烧时所起的作用不同,所以,燃烧器在设计和操作上各风道所使用的风量、风速本身也就有很大的差别。
另外,选型时应根据不同窑型和规格选配与之相匹配的燃烧器,以满足生产实际的需要。
三、现场安装要求1、燃烧器端部各风道出厂前已按窑型、一次风量、燃用煤粉质量等要求设计加工组装成整体,不能擅自拆卸,以免造成损坏,影响使用效果。
2、吊装前应会同土建等技术专业人员认真检查,核算连接燃烧器吊架的承重梁预埋件的承载能力,以免预埋件承载力不够,吊装连接时发生燃烧器连同预埋件一起掉下,造成损坏燃烧器或人身安全事故。
3、燃烧器安装前应按燃烧器的技术要求浇注好高温耐热浇注料。
4、燃烧器移动小车应在一定范围内前后移动灵活,上下左右调节灵活方便。
5、燃烧器安装后应按窑的转向调整燃烧器中心,使火焰偏向物料,偏离中心距离可根据窑直径大小进行确定。
在设计时一般都把燃烧器头部中心点与窑口截面中心点重合。
实践证明,燃烧器头部中心点应稍偏向与窑内物料理论表面较好。
设A 点为燃烧器头部中心点,那么X、Y 值分别应为X=20~100 毫米,Y =-20~-80 毫米具体尺寸应根据窑型和窑的有效内径来定。
如偏向料层过多,火焰过于逼近物料表面,一部分未燃烬的燃料就会掉入料层裹入物料内,因缺氧而不能得到充分燃烧,不仅增加能耗,还影响熟料质量。
如火焰离料层太远而偏向窑衬内壁,火焰射流就会冲刷窑皮,而烧坏窑皮、窑衬,使耐火砖寿命降低,筒体表面温度增加,严重时会造成频繁红窑等事故。
6、燃烧器头部断面伸入窑口断面的距离:燃烧器头部伸入窑的距离Ln Y X x y A 窑旋向也是一个相当重要的操作参数。
虽然任何一种回转窑燃烧器都设有行走小车,能在一定范围内任意调整(一般要求燃烧器头部能伸入窑口800~1200mm,缩回能全部退出窑头罩)。
但在热工工艺制度相对稳定的情况下,Ln 有一个最佳值,这个最佳值与煤质量、窑型规格、物料的质量、二次风温的高低和窑的工况有着密切的关系。
伸入窑内量越大,高温带后移,冷却带增长,尾温随之上升,相当于缩短了窑的有效长度;离窑口距离越大,高温带前移,冷却带缩短,甚至没有冷却带,这时,出口熟料温度升高,严重时损坏窑口护板、窑头罩和冷却机。
燃烧器头部端面与窑口端面距离安装定位是Ln=0,正常操作时视窑况而定Ln=300~-350mm,但每班至少要前后移动一至二次,以保证窑皮平正、光滑。
7、燃烧器中心线与回转窑内衬的交点至窑口的距离:由于燃烧器中心线与窑的中心线相对水平度来说,傾斜度要小一点。
所以,在理论上燃烧器中心线的延长线与窑内衬有一个交点,这个交点至窑口截面的距离Ld 也有一个最佳经验值。
因此燃烧器时,要求燃烧器中心线与窑的中心线的夹角根据窑内情况可调度为0~5 度。
8、煤风管、净风管安装时必须保证各连接法兰密封不漏气。
9、软管安装应保证在燃烧器前后移动时自然顺畅,无死弯。
四、点火及火焰形状的调整1、燃烧器使用前的准备HH型燃烧器首次使用时,应打开送煤风(不下煤)、净风风机运转5 分钟停下(各调节阀全开条件下),检查燃烧器各通道有无杂质,如有,清理干净后至少要进行一定时间的试运转,检查管道有无漏风现象并及时处理。
2、燃烧器点火期间的使用确认回转窑系统可点火时,用引火物(油枪、木柴、油棉球等)点火(冷窑状态)。
根据升温情况,一般情况下使用方法如下:⑴当窑头温度在450℃一下,只用煤风;⑵当窑头温度在450℃以上时适当使用外轴流风,防止燃烧器变形并保持一定的火焰形状;⑶当投料运行时同时使用外轴流风和旋流风;⑷、随着喂煤量的加大,窑内温度的变化及窑内通风量的变化,根据所需要的火焰形状,外轴流风和旋流风的使用参数也要随之调整。
3、投料运行期间火焰形状的调整⑴、一般情况下正常的火焰形状是调整外轴流风及旋流风的参数而获得的。
外轴流风及旋流风的合理参数是经过调整出风截面积或进风阀门而实现的。
⑵、在火焰形状粗细适中时,火焰黑火头太短易烧损燃烧器,应增大外轴流风的出风截面积进行调整;火焰黑火头太长时煤粉燃尽率低,影响物料煅烧,应减小外轴流风的出风截面积进行调整。
⑶、在火焰形状黑火头长短适中时,火焰形状太粗时,应适当关闭内旋流风阀门,同时减少旋流风的风量;当火焰形状太细,应关闭内直流风阀门,开启旋流风,同时增加旋流风的风量。
⑷、当需要细长火焰改变窑皮长度时,请加大外轴流风流风量,加大内直风流风风量,调整外轴流风及内旋流风的参数可获得。
⑹、当窑皮出现凹凸不平时,可调整火焰形状,将凹凸部分修补平整。
在窑皮出现严重凹凸不平时,按上述方法调整火焰形状已不能解决问题时,同时采取用前后移动燃烧器的位置来解决。
视需要可调节燃烧10 器在窑断面的位置(偏斜程度)。
火焰形状的调整方法明细表火焰形状现况理想火焰形状的调整方法黑火头长度适中,火焰偏粗1、关闭外旋流风风阀,内旋流风风阀;2、适当减小旋风风量,保持旋风压力。
外轴流风、内旋流风黑火头长度适中,火焰偏细1、适当加大内旋流风风阀,2、适当增大旋风风量,提高旋风压力。
