不锈钢电镀铜锡锌三元合金
电镀合金的分类及应用
电镀合金的分类及应用电镀合金是指通过电解沉积的方法，在金属基体上得到一层合金镀层的工艺。
它能增加金属表面的耐腐蚀性、硬度以及美观性，广泛应用于各个领域。
根据不同的合金成分和应用领域，电镀合金可以分为多种类型。
首先，根据合金成分的不同，电镀合金可以分为以下几类：1. 单金属镀层：在基体金属上单独镀一层纯金属。
例如，银镀层可以增加导电性和抗氧化性能，常用于电子元器件、电气设备和餐具等。
2. 合金镀层：在基体金属上镀一层合金，具有更好的性能。
例如，镀锌钢具有良好的耐腐蚀性，常用于建筑材料、汽车零部件等。
3. 复合镀层：在基体金属上镀层多层不同的金属或合金。
例如，镀铜镍铬可以提高金属的硬度和耐磨性，常用于机械零部件、汽车配件等。
另外，根据应用领域的不同，电镀合金可以分为以下几类：1. 装饰性电镀合金：这类合金主要用于增加金属表面的美观性，例如金、银、镍、铬等。
常用于珠宝、餐具、钟表等。
装饰性电镀合金不仅可以提供金属本身的颜色，还可以通过添加色带或氧化处理来得到不同的颜色。
2. 功能性电镀合金：这类合金主要用于改善金属表面的性能。
例如，硬铬镀层具有优异的耐磨性和耐腐蚀性，适用于机械零件、汽车配件等。
铜锡合金具有良好的导热性和电磁屏蔽性能，常用于电子元器件和通信设备。
3. 保护性电镀合金：这类合金主要用于增加金属材料的耐腐蚀性能。
例如，镀锌钢将锌镀层作为一种保护层，可以有效防止基体金属被氧化和腐蚀。
镀锌钢广泛应用于建筑材料、金属制品等。
4. 功能性和装饰性电镀合金：这类合金融合了功能性和装饰性的优点。
例如，镀铜镍铬既可以提供金属材料的硬度和耐磨性，又可以提供金属的光泽和美观性。
常用于汽车零部件、家居用品等。
总的来说，电镀合金在工业生产和日常生活中都扮演着重要的角色。
通过合适的选择合金成分和电解沉积工艺，可以得到适用于各个领域的镀层，提高金属的性能和外观。
同时，在使用电镀合金产品时也需要注意其环境友好性以及合金镀层的密封性和附着力等指标，以确保其持久性和可靠性。
三元合金电镀工艺
三元合金电镀工艺三元合金电镀是一种常用的表面处理工艺，可以为金属制品提供优良的防腐蚀、耐磨损和美观的效果。
本文将从三元合金电镀的原理、工艺流程和应用领域等方面进行介绍。
一、三元合金电镀的原理三元合金电镀是利用电化学原理，在金属基体表面形成一层由三种金属元素组成的合金覆盖层。
这三种元素通常是镍、钴和锌，三元合金电镀层具有优异的耐蚀性、耐磨损性和均匀的涂层厚度，能有效地延长金属制品的使用寿命。
二、三元合金电镀的工艺流程三元合金电镀的工艺流程包括预处理、电镀和后处理三个主要步骤。
1. 预处理：首先对金属基体进行表面清洁和去污处理，以保证电镀效果的良好。
常见的预处理方法有酸洗、碱洗和电解清洗等。
2. 电镀：将经过预处理的金属基体放入电镀槽中，通过电解将金属离子沉积在基体表面，形成一层致密的金属合金覆盖层。
电镀槽中的电解液是由含有镍、钴和锌的盐酸溶液组成。
在电解过程中，通过控制电流密度、温度和时间等参数，可以得到不同厚度和组成的三元合金电镀层。
3. 后处理：电镀完成后，还需要进行后处理工序来提高涂层的质量和性能。
常见的后处理方法有烘干、抛光和涂层封闭等。
三、三元合金电镀的应用领域三元合金电镀广泛应用于各个行业，特别是在汽车、航空航天、电子和家电等领域。
1. 汽车行业：三元合金电镀可用于汽车零部件的表面处理，如发动机零部件、排气管和车身外部装饰件等。
它能提供耐腐蚀性和耐磨损性，同时还能增加零件的美观度。
2. 航空航天行业：三元合金电镀可用于航空发动机零部件和飞机外壳的表面处理，能够提供优异的耐蚀性和耐热性，同时减轻零件的重量。
3. 电子行业：三元合金电镀可用于电子产品的外壳和连接器的表面处理，能提供良好的导电性和耐蚀性，同时还能增加产品的美观度。
4. 家电行业：三元合金电镀可用于家电产品的表面处理，如冰箱门把手、空调外壳和洗衣机面板等。
它能提供耐腐蚀性和耐磨损性，同时增加产品的质感。
三元合金电镀是一种重要的表面处理工艺，可以为金属制品提供优良的防腐蚀、耐磨损和美观的效果。

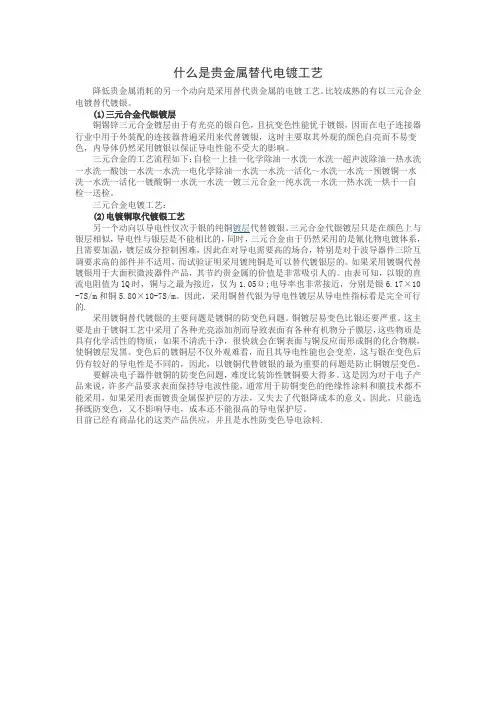

什么是贵金属替代电镀工艺
什么是贵金属替代电镀工艺降低贵金属消耗的另一个动向是采用替代贵金属的电镀工艺。
比较成熟的有以三元合金电镀替代镀银。
(1)三元合金代银镀层铜锡锌三元合金镀层由于有光亮的银白色，且抗变色性能优于镀银，因而在电子连接器行业中用于外装配的连接器普遍采用来代替镀银，这时主要取其外观的颜色自亮而不易变色，内导体仍然采用镀银以保证导电性能不受大的影响。
三元合金的工艺流程如下：自检一上挂一化学除油一水洗一水洗一超声波除油一热水洗一水洗一酸蚀一水洗一水洗一电化学除油一水洗一水洗一活化～水洗一水洗一预镀铜一水洗一水洗一活化一镀酸铜一水洗一水洗一镀三元合金一纯水洗一水洗一热水洗一烘干一自检一送检。
三元合金电镀工艺：(2)电镀铜取代镀银工艺另一个动向以导电性仅次于银的纯铜镀层代替镀银。
三元合金代银镀层只是在颜色上与银层相似，导电性与银层是不能相比的，同时，三元合金由于仍然采用的是氰化物电镀体系，且需要加温，镀层成分控制困难，因此在对导电需要高的场合，特别是对于波导器件三阶互调要求高的部件并不适用，而试验证明采用镀纯铜是可以替代镀银层的。
如果采用镀铜代替镀银用于大面积微波器件产品，其节约贵金属的价值是非常吸引人的。
由表可知，以银的直流电阻值为lQ时，铜与之最为接近，仅为1.05Ω;电导率也非常接近，分别是银6.17×10 -7S/m和铜5.80×10-7S/m。
因此，采用铜替代银为导电性镀层从导电性指标看是完全可行的.采用镀铜替代镀银的主要问题是镀铜的防变色问题。
铜镀层易变色比银还要严重。
这主要是由于镀铜工艺中采用了各种光亮添加剂而导致表面有各种有机物分子膜层，这些物质是具有化学活性的物质，如果不清洗干净，很快就会在铜表面与铜反应而形成铜的化合物膜，使铜镀层发黑。
变色后的镀铜层不仅外观难看，而且其导电性能也会变差，这与银在变色后仍有较好的导电性是不同的，因此，以镀铜代替镀银的最为重要的问题是防止铜镀层变色。
三元合金成分
三元合金成分
在冶金工业中，三元合金是指由三种主要金属元素组成的合金。
这些
元素可能包括铜、铝、镁、锌、钼、铁、钴和镍等。
而三元合金的成
分对其性质和用途起着至关重要的作用。
以铝合金为例，三元合金添加元素的种类和比例对于强度、耐蚀性和
可塑性等有很重要的影响。
常见的三元合金成分为铜、镁、锌。
铜的
添加可以增加合金的强度和耐腐蚀性，但也会降低其可塑性。
镁的添
加可以提高合金的强度和硬度，同时也可以提高其耐磨性和焊接性能。
锌的添加可以提高合金的耐腐蚀性，但也会降低其可塑性和强度。
除了铝合金，在钨钢、不锈钢、钴基合金以及镍基合金等领域，三元
合金也有广泛应用。
钨钢中的三元合金成分包括钨、铬和钴，这些元
素可以提高钢材的硬度和耐磨性。
不锈钢中的三元合金成分包括铬、
镍和钼，这些元素可以提高合金的耐腐蚀性。
钴基合金中的三元合金
成分包括钴、铬和钨，这些元素可以提高合金的耐高温和耐氧化性。
镍基合金中的三元合金成分包括镍、铬和钨，这些元素可以提高合金
的抗应力腐蚀开裂和耐高温性能。
综上所述，三元合金成分是决定合金性能的关键因素之一。
选用适当
的三元合金成分，可以提高合金的性能和适用范围，使其更好地满足各种工业领域的需求。
电镀铜锡锌三元合金应用探讨
V试 ———试样的体积 , mL。 ③游离氰化钾的测定
1) 试剂
2007年第 1期 通信与广播电视
45
a) 10% KI溶液 ;
b) 011mol/L AgNO3 标准溶液 。 2) 分析方法
用移液管吸取镀液 2mL 于 250mL 锥形瓶中 , 加水 50mL , 加 10% KI溶液 10 mL , 用
formance tri2p roof perform ance adhesion erosion performance de2elec2 tric p lating
一 、研 究 目 的
我公司产品上的屏蔽罩 、屏蔽围框 、焊片等零件 , 材料多为铁 、铜 、铝 , 一般采用多层 镀银工艺或镀锡铅合金工艺 。在生产中经常发现镀银件变色发黑 , 镀锡铅合金件氧化发灰 , 可焊性下降 。造成批次性返工 , 返工难度和工作量大 。用户也多次提出改进建议 。因此 , 我 们考虑采用电镀铜锡锌三元合金工艺部分替代传统的多层镀银工艺和镀锡铅合金工艺 。
二 、电镀铜锡锌三元合金的特点
合金电镀一直是电镀新工艺开发的重要领域 。因为合金可以综合单一金属的优点 , 并具 有单一金属所不具备的新的特性 , 比如硬度 、耐腐蚀性 、功能性等 。现在已经认识到 , 电镀 作为一种湿法冶金技术 , 能生产出用电 、热方法做不到的新合金 。由于合金电镀技术的开发3 作者系源自京熊猫汉达科技有限公司技术处工程师
V试 ———试样的体积 , mL。 ②锡含量的测定
1) 试剂
a) 浓盐酸 ;
b) 双氧水 ;
c) 10%氯化钾溶液 ;
d) 30%六次甲基四胺溶液 ;
e) 二甲酚橙指示剂 ;
f) 氟化铵 ;
g) 0105mol/L EDTA 标准溶液 ;
钢帘线镀铜锌钴三合金工艺
钢帘线镀铜锌钴三合金工艺钢帘线镀铜锌钴三合金是一种近年来非常流行的表面处理工艺，是通过在钢帘线的表面涂覆一层铜、锌、钴三种金属所组成的三元合金层，以增强钢帘线的耐腐蚀性和耐磨性。
这一新型的表面处理工艺受到广泛应用，已经成为传统钢帘线表面处理的主流方法之一。
钢帘线是一种采用筋钢筋杆、预应力钢丝等材料进行编织而成的环保型混凝土钢骨架挡土墙体材料。
由于钢帘线的使用环境通常比较严苛，若表面没有经过处理，则会出现腐蚀、损耗、氧化等现象。
因此，保护钢帘线表面的耐磨和防腐蚀性，是制造优质钢帘线的关键之一。
在钢帘线的表面涂覆一层铜、锌、钴三种金属所组成的三元合金层，可以提高钢帘线的耐腐蚀性和耐磨性。
这种三元合金层的厚度可以根据实际需要进行调整，一般在20-30微米左右。
铜、锌、钴三种金属是钢帘线表面处理的三种主要元素，它们各自起到了不同的作用。
首先，铜层可以为钢帘线提供非常好的导电性，而且铜本身就是一种非常好的防腐材料。
其次，锌的防腐性和化学稳定性也非常好，可以有效地防止钢帘线表面发生氧化和腐蚀。
最后，钴的硬度和磨损性很高，可以有效地提高钢帘线的耐磨性。
在实际操作过程中，钢帘线镀铜锌钴三合金工艺主要分为以下几个步骤：1. 预处理：首先，需要对钢帘线进行抛丸处理，以去除表面的氧化皮、锈蚀、污垢等杂质，保证表面光洁度和粗糙度符合要求。
2. 清洗：钢帘线经过抛丸处理后，需要进行化学清洗，以去除表面残留的氧化、锈蚀以及油污等杂质，保证表面干净。
3. 镀铜：铜镀层是三元合金层的第一层，铜液中添加一定的有机添加剂和还原剂，通过电化学反应在钢帘线表面沉积一层铜镀层。
4. 镀锌：铜层沉积完毕后，需要再通过电化学反应在铜层之上沉积一层锌镀层，以增强表面的防腐性。
5. 镀钴：在铜、锌两种金属的基础上，再通过电化学反应在钢帘线表面沉积一层钴镀层，以增加表面的硬度和耐磨性。
6. 后处理：完成三元合金层沉积后，需要进行后处理，进行喷砂、沉积清漆等操作，以进一步提高表面的平整度和光泽度。
三元合金成分
三元合金成分三元合金是由三种不同的金属元素组成的合金。
它们通常具有优异的物理和化学性质，因此在许多工业领域得到广泛应用。
本文将介绍三个常见的三元合金成分，并解释它们的特性和应用。
我们来讨论一种常见的三元合金成分——铝镁钛合金。
铝镁钛合金是由铝、镁和钛三种元素组成的合金。
它具有轻质、高强度、耐腐蚀和良好的可加工性等特点。
因此，铝镁钛合金被广泛应用于航空航天、汽车制造和电子设备等领域。
例如，它可以用于制造飞机机身、汽车零部件和手机外壳等。
我们来讨论另一种常见的三元合金成分——镍钴铁合金。
镍钴铁合金是由镍、钴和铁三种元素组成的合金。
它具有高温强度、耐腐蚀和良好的磁性等特点。
因此，镍钴铁合金被广泛应用于航空航天、能源和电子设备等领域。
例如，它可以用于制造航空发动机零部件、核电站设备和磁性材料等。
我们来讨论第三种常见的三元合金成分——铜锌铝合金。
铜锌铝合金是由铜、锌和铝三种元素组成的合金。
它具有优异的导电性、耐腐蚀性和机械性能等特点。
因此，铜锌铝合金被广泛应用于电子、建筑和汽车制造等领域。
例如，它可以用于制造电子器件、建筑结构和汽车零部件等。
三元合金是由三种不同的金属元素组成的合金，具有优异的物理和化学性质。
铝镁钛合金、镍钴铁合金和铜锌铝合金是常见的三元合金成分，它们在航空航天、能源、电子和汽车制造等领域得到广泛应用。
通过合理选择和控制合金成分，可以实现对合金性能的调节和优化，从而满足不同领域的需求。
值得注意的是，三元合金的制备和应用需要严格的工艺控制和质量保证，以确保合金的稳定性和可靠性。
电镀三元合金通用标准
项目综合进行。
4
基本环境试验项目
ٛ
5.7.1 试验条件 a)进行5.7.2，5.7.3和5.7.5各试验前，电镀三元合金的壳体螺纹端必须要配戴
合黑色保护套，材料为软性PVC（由我司指定）；进行5.7.4试验时可以选择不配戴黑色保护套； b) 本规
范规定要求为三元合金镀层基本检验项目，推荐全部条款进行检查，若出现条件不允许或其
水温应不超过35℃，然后在正常大气压下，恢复2h～3h； e）最后检测：试验结束后，按4.2要求进行外观检查，仔细观察暴露的金属表面是否有点蚀、龟裂、
鼓泡等现象。点蚀分别用轻微、中等和显著来描述，裂纹用长度来描述，鼓泡用直径大小来表达， 要求镀层或喷涂层无明显气泡，局部无明显脱落，无严重腐蚀，允许带保护套部分和外露部分有色 差但不能存在发黑，发黄等严重现象。
4
恒定湿热要求
按5.7.4的试验方法进行试验后，外观表面应基本接近4.2要求，同时
不影响电气性能。
5
盐雾要求 按5.7.5的试验方法进行试验后，外观表面应基本接近4.2要求。
5 试验方法
5.1 标准试验条件 除非另有规定，测量应在下列规定的标准大气试验条件下进行。 a）环境温度：15 ℃～35℃； b）相对湿度：25％～75％； c）大气压力：86kPa～106kPa； d) 所有测试用量具和设备 均应在合格使用期内，并有计量权威机构出具的合格证； e) 样本：各项试验用样本应从每批次物料 中随机抽取，最小样本数不少于5只，有必要时按GB2828.1
标准代号：
标准名称： 电镀三元合金通用规范
标准起草人： 标准化审查： 准人意见：
电镀三元合金通用规范
1 范围
本标准规定了电镀三元合金镀层的术语和定义、要求、试验方法、质量评定程序等规定。 本标准适用于本司接插件壳体及其它部分零件电镀三元合金的生产和检验，为物料部门进行产品质量 验收和技术部门进行物料认证提供依据。
铜锡锌三元合金比例
铜锡锌三元合金比例
铜锡锌三元合金是一种常见的工程合金，其比例可以根据具体
的应用需求进行调整。
一般来说，铜锡锌合金的比例可以是大致为
80-90%的铜、5-10%的锡和5-10%的锌。
这个比例可以根据具体的需
要进行微调，以获得所需的性能和特性。
在这个合金中，铜是主要的基础金属，它提供了合金的强度和
导电性。
锡的加入可以提高合金的硬度和耐蚀性，而锌的加入则可
以改善合金的加工性能和耐磨性。
因此，根据具体的使用要求，可
以通过调整三种金属的比例来达到理想的性能。
在工程应用中，铜锡锌合金常用于制造轴承、齿轮、电气接点
和零件等。
通过调整三种金属的比例，可以获得不同性能的合金，
满足不同工程应用的需求。
因此，在选择合金比例时，需要考虑具
体的使用环境、受力情况和工艺要求，以确定最合适的比例。
总的来说，铜锡锌三元合金的比例可以根据具体需求进行调整，以获得理想的性能和特性。
在工程设计和制造过程中，需要充分考
虑合金比例对最终产品性能的影响，以确保合金能够满足预期的使
用要求。
三元合金成分
三元合金成分三元合金是由三种不同的金属元素组成的合金，具有独特的物理和化学性质。
本文将介绍三种常见的三元合金成分，分别是镍铁钴合金、铝镁钛合金和铜锌铝合金，并探讨它们在不同领域的应用。
一、镍铁钴合金镍铁钴合金是一种重要的磁性材料，主要由镍、铁和钴三种金属元素组成。
它具有优异的磁性能，广泛应用于电力工业、电子领域和磁学研究等方面。
在电力工业中，镍铁钴合金常用于制造电感元件和电机，以提高电磁性能和抗磁性能。
在电子领域，它被广泛应用于制造磁头、磁盘和磁条等设备，以实现数据存储和传输。
此外，镍铁钴合金还具有良好的耐蚀性和高温稳定性，因此在航空航天领域也有广泛的应用。
二、铝镁钛合金铝镁钛合金是一种轻质高强度的结构材料，主要由铝、镁和钛三种金属元素组成。
它具有优异的机械性能和耐腐蚀性能，广泛应用于航空航天、汽车制造和建筑工程等领域。
在航空航天领域，铝镁钛合金被用于制造飞机机身、发动机零部件和航天器结构等重要部件，以减轻重量并提高强度。
在汽车制造领域，它被广泛应用于制造车身和发动机零部件，以提高燃油效率和减少尾气排放。
在建筑工程领域，铝镁钛合金常用于制造建筑材料和装饰品，以提高耐候性和装饰效果。
三、铜锌铝合金铜锌铝合金是一种具有良好机械性能和耐腐蚀性能的工程材料，主要由铜、锌和铝三种金属元素组成。
它具有优异的导电性和导热性，广泛应用于电子电器、船舶制造和化工工业等领域。
在电子电器领域，铜锌铝合金常用于制造电线电缆、电子器件和电池等产品，以提高导电性能和耐腐蚀性能。
在船舶制造领域，它被广泛应用于制造船体和船舶设备，以提高耐蚀性和结构强度。
在化工工业领域，铜锌铝合金常用于制造化工设备和管道，以提高耐蚀性和耐磨性。
镍铁钴合金、铝镁钛合金和铜锌铝合金是三种常见的三元合金成分。
它们在不同领域具有广泛的应用，为各行各业的发展做出了重要贡献。
随着科技的不断进步，三元合金的研究和应用将会越来越广泛，为人类社会的进步和发展带来更多的机遇和挑战。
锡钴锌三元合金代铬工艺代铬-2000添加剂(精)
锡钴锌三元合金代铬工艺“代铬-2000”添加剂一、配方：氯化亚锡20g/L氯化钴6g/L氯化锌12g/L焦磷酸钾120g/L添加剂20g/L温度常温电流密度 0.5～2A/dm2阳极0号锡板PH 8.2～8.8二、配制方法：将计算量的焦磷酸钾用水溶解，加入活性炭过滤，然后加入计算量的氯化亚锡、氯化钴、氯化锌搅拌至完全溶解，然后加入光亮剂，用水稀释至规定体积，电解试镀。
配槽成本 3.8元/升三、各个成份对镀液的影响：1、SnCl2氯化亚锡氯化亚锡是代铬工艺中主盐，镀层中含Sn量为85%，氯化亚锡含量高镀层显白，过高低Du处灰白。
氯化亚锡含量低，镀层暗。
由于Sn-Co-Zn三元合金中Sn以Sn+2形式存在，所以镀液中Sn+2会被空气氧化。
所以在正常生产时，有时也要加入SnCl2来调整Sn”规定标准。
由于隔了几天才生产，在生产之前要对镀液进行电解，一般要进行电解数小时，电解时，阴极要小，阳极要大一些，因为，阳极大时，SnCl2易溶解，通过化学分析方法，可对Sn2+进行化验。
2、CoCl2氯化钴CoCl2也是镀液中主盐，CoCl2高，镀层暗，严重时会发黑，CoCl含量低，低Du处发黑雾状。
因此通过化验成份或赫尔槽试验进行控制。
一般含量在10g/L以下，2～10g/L之内。
3、ZnCl2氯化锌代铬镀液中如果没有ZnCl2，颜色不象铬，加入ZnCl2后镀层有铬层一样的青光色。
ZnCl2含量一般在8～12g/L通过化验或Hull试验来进行控制ZnCl2高、镀层有灰色条纹ZnCl2太少，低Du处有灰雾。
3、K4P2O7焦磷酸钾焦磷酸钾是镀液中络合剂，镀液中焦磷酸钾含量高，分散能力高，镀液稳定，太高，则电流效率会降低。
焦磷酸钾含量低，低Du处显灰雾。
通过化验方法或Hull试验来进行控制其含量在工艺范围内。
5、添加剂“代铬-2000”添加剂中含有络合剂和表面活性剂，在镀液中消耗较少，一般正常生产时，5公斤可用一个月左右。
配方l 无氰铜锌锡三元合金仿金镀液
配方l 无氰铜锌锡三元合金仿金镀液硫酸铜40—5 0g／L硫酸锌25—3 0g／L锡酸钠5—10 g／L羟基亚乙基二磷酸(HEDP)80～100mL酒石酸钾钠20—3 0g／L磷酸氢二钠15—2 5g／LLM—639添加剂(丙烯酰胺甘油、氢醌混合物)3—5m L水加至1L工艺条件：pH值12．5～l3．5，电流密度1—3A／dm2，温度为室温，阳极材料75％铜，25％锌，阴、阳电极面积比为l：2。
将HEDP、硫酸铜和硫酸锌分别溶解于水，在不断搅拌下，依次倒入电镀槽；再加入酒石酸钾钠和磷酸氢二钠，充分搅拌至完全溶解；在不断搅拌下加入锡酸钠和删—639添加剂，溶解后补充蒸馏水至规定体积；过滤槽液，调整镀液的pH值，经试镀合格后，即可投入生产。
仿金电镀工艺依材料不同而不同。
仿金电镀后，要用水彻底清洗干净，并立即进行防变色处理(钝化和浸漆)。
钝化液配方是：苯并三氮唑5～10g／L苯甲酸钠2～5g／L乙醇少量工艺条件：pH值为6．5～7，温度为室温，时间2～5min。
浸防变色的透明清漆，可采用广州市华德化工厂生产的DJ—84水性罩光涂料。
配方2仿金电镀(低氰)氰化亚铜40．0～50．0g ／L氰化锌20．0～35．0g ／L游离氰化钠1．5～2．5g ／L焦磷酸钾80．0～130．0g ／L氨水8．0～10．0mL酒石酸钾钠20．0～30．0g ／L水加至1．0L工艺条件：pH值10—11，电流密度0．1—0．3A／dm2，温度20～40℃，时间45s。
配方3仿金电镀(无氰)羟基亚乙基二膦酸80～100mL硫酸铜45～50g/L硫酸锌20g/L碳酸钠20～30g/L柠檬酸钾20～30g／L添加剂1～2g ／L水加至lL工艺条件：pH值13～13．5，电流密度1．5—3．5 A／dm2，阴阳极面积比为2：1，阳极用黄铜板，温度为室温，时间为40～60s。
配方4无氰电镀仿金镀液硫酸铜40～50g/L硫酸锌15～20g/L羟基亚乙基二膦酸(HEDP，100％)70～90g／L添加剂SC(上海皮革金属厂生产)150mL水加至1L工艺条件：pH值11～13，温度35—45℃，电流密度l．5～2A／dm2，时间30—45s。
仿金电镀仿金电镀层一般采用电镀铜-锡合金或铜-锌合金也有采用铜
仿金电镀
仿金电镀层,一般采用电镀铜-锡合金或铜-锌合金,也有采用铜锌-锡三元合金.仿金镀层外观颜色可达到16K~18K金的色泽,可由电镀仿金的工艺配方和操作条件决定.仿金层具有不是真金似真金的颜色,价廉物美,深受人们喜爱.
装饰用的仿金镀层厚度一般在1~2um,只要用在制品表面上镀一层金黄色,这样薄的铜合金层耐腐蚀性极差,这就要求底层镀层既光亮又要有一定硬度,并且耐腐蚀性能高.单独采用镀厚铜层打底,再镀仿金层,效果不好,镀金不逼真易泛红.故生产中常采用镀光镍打底层,也有采用镀光亮铜和光亮镍或者光亮铜锡合金和光亮镍作为底层.
电镀仿金层后,需进行适当的钝化处理和涂覆一层透明的有机膜.钝化处理是不可缺少的工序,除防止仿金层的氧化变色,也可中和零件表面残留碱.为了防止镀层变色及钝化膜被破坏,经电镀仿金的零件钝化处理后,还必须涂覆一层透明而且有一定硬度的有机膜进行保护.常用的镀金层保护膜涂料,是丙烯酸类、环氧树脂类、聚氨脂类及其他涂料.
生产中常应用的仿金溶液有氰化物镀液和焦磷酸盐仿金镀液.。
镀三元合金技术
镀三元合金技术
一. 镀三元合金优点：
1. 10GHz范围内不改变银优异导性的表现
2. 持久的防刮擦及表面不敏感特性
3. 优良的导体
4. 不受有机物侵蚀
5. 无磁性成分，优秀的交调特性
二. 镀三元合金简介
“镀三元合金技术”是指由高导电性的银做基底，覆盖“三元合金”薄层的双层电镀技术，其中“三元合金”指铜锡锌的合金，铜占55%，锡占25-30%，锌占15-20%，“三元合金”外观与不锈钢相似。
其电阻系数为1.7μΩcm (RF-10 GHz)，导电率为59(106S/m) (RF-10 GHz)，接触电阻小于10mΩ at 100 cN，在些微活性焊剂的帮助下呈可焊性。
“镀三元合金技术”为适应高频连接、在宽频范围内最大传导率的要求而产生，另外，“镀三元合金技术”能使射频器件在经受工业气体、汗渍等的腐蚀或刮擦后，保持良好的外观，而无保护的银镀层即使在通常环境下也会迅速氧化。
“镀三元合金技术”已广泛应用于同轴连接器、滤波器、波导和微波器件及其他射频器件。
“镀三元合金技术”结合了银优良的电导性及“三元合金”的耐腐蚀性，而三元合金的薄镀层在10GHz的范围内，不影响银优良电导性的表现。
交调产物产生自不规则的传输通道，诸如金属材料的不同、氧化膜、界面阶层，“镀三元合金技术”不含磁性元素，因此，与镍镀层相比，在对交调的影响特性方面，其表现呈中性。
“镀三元合金技术”防止表面氧化及生膜，使用中不会失去表面光泽。
镀三元合金表面防止刮擦、对磕碰不敏感的特性，也防止了镀银的冷焊及非良好配合组装引起的损坏。
与镀银相比，在器件组装方面“镀三元合金技术”尤其降低了由擦碰引起的损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金层确实不易。因为影响镀层颜色的因素太多, 必须
随时根据实样调整。实际生产中我们一般每镀 1000 块零件调整一次镀液或操作条件。 根据实践总结出
以下的色泽变化规律:
因素 颜色 Η
t pH D K Cu+ Sn4+ Zn2+ N aCN
偏红 ↑ ↑ ↓ ↓ ↑ ↓ ↓用的是英国生产的“EL ECTRO CL EA R 2000” 型无色透明阴极电泳漆, 含固量 25% ; 电压 40 V ; 电 泳时间 20～ 40 s。为了确保电泳的合格率, 电泳操作 工艺必须严格, 定期检测其含固量浓度及电泳液的 电导率。当电导率升至 650 Λs 以上时, 漆膜变粗, 易 产生暗挂流或针孔等疵病, 实践中认为由于电导率 的变化, 调整操作电压及电泳时间是有帮助的。如图 1 所示。电导率过高可通过超滤电泳液, 补充纯水而
5 镀铜锡锌三元合金
铜、锡、锌三元合金工艺使用的是日本生产原
t
7 阴极电泳透明漆
1～ 2 m in
料, 其工艺配方是: Stana Salt (含 Sn4+ ) A 剂 (含 Zn2+ ) B剂 N aCN C uCN pH
10 g L 30 g L 100 g L 18 g L 18 g L 1310～ 1316
源开关不锈钢板电镀仿金, 但因存在着 1) 颜色严重 由于部分镀件油污去除不净, 造成脱皮返镀。因为该
偏离金黄偏绿的要求色; 2) 各零件 (甚至同一零件 上) 颜色不均匀; 3) 电泳涂层有暗条纹、针孔、气泡; 4) 有些镀件局部脱皮等严重问题, 造成 100% 的退 货。为解决这一难题, 先对所存在的质量问题及所经 过的电镀加工工艺过程每个环节作了了解并仔细分 析问题所在。 配合必要地试验, 提出改进方案和措 施。数天内逐渐取得良好效果。先后三次, 每次数十 块 样 件 送 给 客 户 检 验, 合 格 率 分 别 是 6815%、 9317% 和 100%。无论从镀层颜色、表面状况和漆膜 等均良好, 深受客商欢迎。 接着在不到三个月内, 先 后加工了五万多块, 无一退回。
偏白 ↓ ↓ ↑ ↑ ↓ ↑ ↑ ↑
图 1 电泳电导与操作电压与时间关系
8 不合格品返镀
只要熟练地掌握以上规律, 并根据实际情况随
在操作过程中, 难免有不合格品, 特别是在电泳
时调整镀液或改变操作条件, 获取均匀一致的仿金 过程中极小的过失、碰撞都会造成零件的不合格, 此
t
20～ 30 s
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.
· 24 · N ov. 1999 P la t ing and F in ish ing V o l. 21 N o. 6
Η
室温
JK
3～ 6 A dm 2
t
15～ 45 s
合格的仿金层是保证产品合格率的关键, 五万
多件产品均要达到用户指定范围极小的金黄偏青
色, 颜色略偏离样品色板均为不合格。 所以在只有
230 L 的镀液里要始终保持获得颜色均匀一致的仿
降低电导率。 经以上调整后的电泳液获得的漆膜透 明清晰亮丽。经 150℃烘烤 40 m in, 漆膜硬度可达 4 H , 透明度也增加, 只要严格按各工序小心操作, 产 品合格率稳定提高。
1 工艺流程
件表面要求极高, 镀后表面在 33 cm 内不允许肉眼 看到伤痕等所有缺陷, 否则为不合格。加上因冲压加
工的板材反面全是毛边, 所以从经济角度和可操作 性方面来讲不宜用化学去油。为提高去油去蜡效果,
专门研制了一种常温快速电解去油剂, 其工艺条件
是: L J 21 除油除蜡剂 余量水
200 mL L
层不是不可能。
时可在以下溶液退除。
6 钝化
1) 在 50% 以上 HNO 3 液中浸泡, 使仿金层溶解 后, 漆膜剥离表面。
因为随后进行水溶性阴极电泳加工, 漆膜含有 水份, 在高温烘烤过程中, 仿金层易氧化局部或全部 变色, 以致前功尽弃, 所以电镀仿金后的钝化也同样 重要。
2) 在纯工业 H 2SO 4 中浸泡数分钟, 漆膜会渐溶 解, 然后在 50% 的 HNO 3 中退除仿金层。
滴→烘烤→下挂检验。
样的效果)
2 镀前准备
4 冲击镍
该不锈钢板件有单位、双位、三位等开关及插座 共十多个款式, 每块板面积约 118～ 217 dm 2 不等。 镀件表面具有极均匀的细砂打磨线条, 为防止磕碰 损伤, 每块板表面均粘有塑料胶纸保护。为此镀前必 须小心地拆除粘纸, 表面如有极小的粘胶都不允许, 必须仔细地用有机溶剂擦洗除去。 并轻轻地装挂在 特制的挂具上, 待镀。
Η
≥5℃
U
8V
Ja
3～ 6 A dm 2
t
30～ 100 s
上挂→阳极电解→洗→洗→冲击镍→洗→洗→
经以上快速阳极电解处理, 零件表面形成完整
铜锡锌三元合金→洗→洗→钝化→洗→洗→纯水洗 连续水膜, 油蜡一次去净, 效果很好。 为以后的电镀
→阴极电泳无色透明漆→洗→洗→纯水洗→甩去水 加工提供了可靠保证。 (对于其它金属, 均可获得同
3) 用其它有机溶剂洗去漆膜, 如仿金层良好, 就 可 重新直接电泳。 如仿金层有损, 只好在 50% 的
C rO 用 HA c 调 pH 至 315 左右 Η
30～ 50 g L 室温
HNO 3 中退除仿金层后重镀仿金及电泳即可。
(收稿日期 1999206211)
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.
3 镀前处理
在镀冲击镍前也可浸一下 8% 的 H 2SO 4 液, 但 因冲击镍呈强酸性, 为了减少操作工序, 简化工艺减 少磕碰损伤, 也可省去浸酸工艺, 直接进入冲击镍, 其工艺是:
N iC l2
240 g L
HCl
100 mL L
JK
115～ 215 A dm 2
Η
室温
该镀件在冲压加工时, 表面附带着机油, 这层油
1999 年 11 月 电 镀 与 精 饰 第 21 卷第 6 期 (总 129 期) · 23 ·
不锈钢电镀铜锡锌三元合金
罗耀宗
(上海田林东路 414 弄 1 号 321 室 上海 200233)
在马来西亚工作期间, 该公司曾加工过高档电 膜虽薄, 但不同于一般皂化油易于清除。以前也就是
