线材作业指导书
线材制作作业指导书SOP-E-0010
排线制作工位
物料名称
规格
数量
使用的工具 图示：
排线
16P flat cable :28AWG, gray
具体而定 剪刀、油性笔
压线头
2X8P PH2.54 180°牛角座压线头
2pcs 压线钳
压线头压簧
与2X8P PH2.54 180°牛角座压线头匹配
1pc 排线测试工装
作业顺序及内容：
物料名称
规格
数量
使用的工具 图示：
网线
超5类网线:24AWG, gray
具体而定 斜口钳、剥线器
水晶头
AMP RJ－45 水晶头
1pc 压线钳、万用表
航空座
9P航空公座
1pc 烙铁、热吹风
热缩管
Φ2热缩管
0.015m 油性笔
作业顺序及内容：
1、查阅通用线材加工工艺要求文件 和 具体生产项目的线材规格与长度要求文件。 2、检查治线工具是否处于正常状态，有异常时必须报告组长并做跟换处理，直到OK为止。 3、检查物料的规格、外观等是否符合要求，有异常时必须报告组长并做跟换处理，直到OK为止。
C、在转移和暂存过程中，必须轻拿轻放，用手拿时只能接触网线线体部分。禁止拿着网线敲击、 摔打，禁止拿着水晶头转移或甩线，禁止用刀片或锐器对网线和水晶头进行损伤动作。
SOP-E-0010 2011.10.20
编 制 王绍伦 审核 批准
线材制作作业指导书
文件编号 版本
生效日期
网 线 2 (一端为水晶头另一端为航空座) 制 作 指 导
5、规定排线第一脚为红色，压线头的第一脚为“△”，要求排线第一脚对压线头第一脚。
6、将排线一端伸入压线头，使排线截面与压线头边缘必须平齐，手轻压固定后用压线钳用力压 制，直到压紧为止。排线另一端以同方向方式按照同样操作压制即可。
线材返修作业指导书
线材返修作业指导书1. 引言线材返修作业是一项重要的任务，旨在修复、重新组装或更换存在问题的线材，以确保其符合质量标准和使用要求。
本文将详细介绍线材返修的步骤和要点，以便操作人员能够正确、高效地进行返修工作。
2. 返修准备在开始线材返修作业之前，操作人员需要做好以下准备工作：2.1 准备工具和设备确保具备必要的工具和设备，例如锯切机、剥线器、焊接设备、搪胶、尺子等。
根据返修任务的要求，检查工具和设备的工作状态并确保其正常运转。
2.2 准备材料和零件根据线材返修任务的需求，准备好相应的材料和零件。
例如，如果需要更换破损的线材外皮，需要准备新的外皮材料；如果需要修复焊接点，需要准备焊锡和焊接丝等。
2.3 确定返修方案根据线材的具体问题和要求，确定合理的返修方案。
例如，如果线材损坏位置较靠近连接头，则需要重新组装连接头；如果线材受到磨损或断裂，则需要修复或更换相应的部分。
3. 返修步骤线材返修作业通常包括以下步骤：3.1 材料准备根据返修方案，准备好所需的材料和零件。
将所需长度的线材切割到合适的尺寸，并清洗线材以确保表面干净无污垢。
3.2 外皮处理如果线材外皮受损、磨损或老化，需要进行处理。
使用剥线器或切割工具将受损的外皮剥离，暴露出内部的导线。
3.3 连接头返修如果连接头出现问题，例如接触不良或损坏，需要进行连接头的返修。
按照返修方案，拆卸连接头并清洁接触点，如果需要更换连接头，进行合适的拆卸和安装。
1.拆卸连接头。
使用合适的工具，轻轻旋转和拉拽连接头，将其从线材上拆卸下来。
2.清洁接触点。
使用适当的清洁剂和棉签擦拭连接头的接触点。
确保接触点干净无污垢，并且没有松动的焊点或破损的部分。
3.更换连接头。
如果连接头无法修复或需要更换，使用正确的连接头进行安装。
确保连接头与线材的导线正确连接，并且紧固牢固。
3.4 导线修复如果线材导线出现断裂、破损或接触不良等问题，需要进行导线的修复。
1.断裂导线的修复。
2018年线材作业指导书-优秀word范文 (6页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==线材作业指导书篇一：线材检验作业指导书德信诚培训网线材检验作业指导书1.目的为了在对线材类器件进行来料检查时提供客观依据和指导，使判定标准明确化。
2.适用范围本标准适用于公司来料的排线、连接线、电源线等各类线材的检验、判断。
3.参考资料参照相关行业标准和公司的实际情况制定本标准。
4.常见术语的定义排线类：指的是我司用于机器内部的线路或接插件类连接的线材，包括单根和多根的以及带端子的和不带端子的等。
连接线类：指的是连接机器与机器之间的线材，比如摄像头与监视器的连接线，摄像头与DVR的连接线等。
电源线类：指的是连接机器与市电之间的连线。
5.抽样计划6.1抽样依据IQC抽样计划进行。
6.2 AQL ：MAJOR: 1.0MINOR: 1.5 6.检验的项目和判定标准 6）1 排线类更多免费资料下载请进：好好学习社区*.耐压测试只针对机器内部的连接高压部分的排线，如偏转线圈的引线，市电的引线等。
更多免费资料下载请进：好好学习社区德信诚培训网6）2 连接线类好好学习社区更多免费资料下载请进：篇二：线缆绞线工序作业指导书实施日期：201X年6月15日绞线、束线工序作业指导书页码：第1页共2页一. 适用范围：适用于本公司对电线电缆的绞线工序的检验。
二．检验项目和内容：1准备：1.1按照生产任务领取规定的铜丝或绝缘线芯。
1.2检查领用的铜丝或绝缘线芯是否符合生产任务单和工艺卡片的规定的质量要求。
1.3检查多芯线的颜色是否符合标准规定要求：1.4按工序要求调整设备节距。
2设备：2.1操作前对各个润滑系统及传动部分实行检查，包括设备内外导轮转动是否灵活，内外停车、断线装置是否可靠。
实施日期：201X年6月15日绞线、束线工序作业指导书页码：第2页共2页2.2检查绞合方向是否正确：RVVP绞合方向应是右向。
线材弯折实验作业指导书
3.3 品质部：负责试验中发生问题的分析与解决，提出纠正和预防措施并落实和跟进。
4.操作内容
4.1取一定长度的试件产品分别固定于相应夹具内，将试件产品与该组的接线柱进行串接起来用夹子夹牢。
4.2调节试验角度：调节方法（将机箱的盖小门打开。用配送的内六角扳手将转动柱方条上的内六角镙丝打松，再用开口小扳手将柱方条上面的镙丝打松，再用手扭动柱方条上的手柄移动至柱方条上的所标刻度值，然后重新紧固被松镙丝即可）。
线材弯折实验作业指导书
修订记录№ຫໍສະໝຸດ 版本修订摘要修订人
日期
1
A1
新建
2020-8-28
编制
审核
批准
敖志强
1.目的
为正确使用本产品，且安全有效的在规定时间内，规定条件下完成实验全过程
2.适用范围
适用于本公司生产的所有手机之相关线材实验
3.职责
3.1品质部：负责实验室管理，组织实验作业。对产品材料的可靠性测试结果做出鉴定和评价，对纠正和预防措施的实施结果进行跟进和确认。
4.3设定试验次数：设定方法（用手拔动大计数器上的字码环，改变设定数字，从左到右顺序改变个、十、百、千、万……上的码环，以此来改变设定的单位数值）设定后按清零键进行清零，按动小计数器上的键进行分组清零。
4.4将电源线与220V电源相连接好，把电源开关拔至右边，接通电源、取试件分别夹在夹具上紧固，调节好下面导杆的高度。分别挂上所需要荷重砝码。按面板上的6个绿色启动键，此时指示灯亮起。将调速钮调至最小，按左面板上的绿色启动钮，机器试验开始。
5.技术规格
5.1夹具：6组
5.2摇摆角度：60°90°180°
线材返修作业指导书
线材返修作业指导书1. 线材返修作业指导书1.1 定义线材返修作业是指把一段损坏或者受损的线材、电缆重新修理和修补，以便恢复线材的原始功能和使用寿命。
线材返修作业也可以称为线材维护作业。
1.2 目的线材返修作业的目的是修复线材，提高线材的使用寿命和性能，并减少线材的维护成本。
1.3 作业范围线材返修作业的范围包括：（1）修复受损的线材和电缆，保证它们的性能和可靠性；（2）更换线材上旧的附件，使它们能够正常使用；（3）更换受损的线材，以确保它们的安全性；（4）安装新的线材和电缆，以提高线材的安全性和可靠性；（5）检查线材和电缆，以寻找可能出现的问题，并更换和修理它们。
2. 返修作业规程2.1 作业前的准备工作在进行线材返修作业前，应先进行一些准备工作：（1）根据线材的规格，挑选正确的材料；（2）准备好必要的工具，如扳手、剪刀等；（3）准备好新的螺丝、衬套和紧固件；（4）熟悉线材返修作业的相关规程和技术。
2.2 作业步骤在进行线材返修作业时，应按照以下步骤进行：（1）检查受损的线材，查明其原因；（2）把旧的附件与新的附件进行比较，确定更换的规格；（3）把旧的附件卸下；（4）把新的附件安装到线材上；（5）用剪刀把新的衬套剪切到正确的长度，然后安装到线材上；（6）用扳手把新的螺丝紧固到线材上；（7）用电测试仪检查线材的绝缘性能；（8）完成后，应核实操作结果；（9）将完成的线材返修结果记录在作业报告中。
2.3 风险管控在进行线材返修作业时，应注意以下风险管控措施：（1）使用封闭式的作业现场；（2）使用安全劳防用品；（3）采取一定的隔离措施；（4）注意安全操作规程；（5）确保操作现场环境符合要求。
线材作业指导书
指导书
工程序号 工程名称
作业 自主检查管理
NO 项 目
规格
确认方法 检查周期
1
线材
部品
目视
全检
2 外观检查
定位管
目视
全检
3
尺寸
钢尺
2H
M1 成型定位管
管理基准
线头整齐， 无缺胶，开口，压线
按品名选择尺寸
合模样式

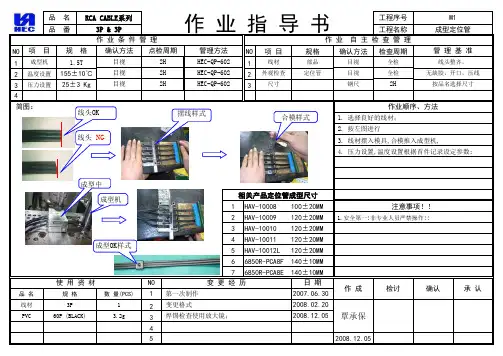

作业顺序、方法 1. 选择良好的线材； 2. 按左图进行 3. 线材摆入模具,合模推入成型机, 4. 压力设置,温度设置根据首件记录设定参数;
