地面数字电视广播的双国标SDTV和HDTV
数字电视标准
ATSC 的格栅编码器
干扰抑制滤波器 预编码器
格栅编码器
X2
Y2
D
X1
Y1
D
D
8电平符号映射器
Z2 Z2 Z1 Z0 R
0 0 0 -7
0 0 1 -5 0 1 0 -3 R
0 1 1 -1
Z1 1 0 0 +1 1 0 1 +3
TCM编码后只是使一定幅度的调制载波的幅度分级 数目加倍，级差减半，并不影响已调波携载的信息 速率和所需的信道带宽。
由于信号具有的TCM编码特性，又有加强的纠错能 力，接收端的TCM解码总效果是解码差错降低。
增加了编解码电路的复杂性。
在TCM编码后的8电平残留边带载波调幅 （8VSB）中，6 MHz已调制载波带宽内可传 送的MEPG-2的恒定码率为
像素数
宽高比 扫描参数
（水平×垂直）
1920×1080 16:9
60I， 30P，24P
1280×720 16:9
60P，30P，24P
704×480 16:9/4:3 60I， 60P，30P，24P
640×480 4:3
60I， 60P，30P，24P
HDTV：一帧图像207.36万像素、92.16万像素 SDTV：一帧33.792万像素 、 第四行：计算机VGA格式，一帧30.72万像素，
Z0
1 1 0 +5 1 1 1 +7
D=12符号延时
格栅编码器的输入X2、X1是数据交织器串行数据流 输出，经串/并变换后的两路并行数据流，每对X2、 X1代表一个符号（2bit)，有四种状态。 X2经过由梳状滤波器组成的一个预编码器实施梳状 滤波，延时器D使数据延时12个符号时间，输出为 Y2。相应的X1改标记为Y1。这个数字滤波器减弱 与NTSC信号之间的同频道干扰。 在格栅编码器中，Y2直通后记为Z2, Y2在后面的符 号映射器中，由其1、0值决定了输出8电平的正、 负值。
有线电视名词解释
标清电视（SDTV），是指分辨率达到720x576像素标准的电视系统。
可称为标准分辨率电视、标准清晰度电视（standard-definition television）。
高清电视（HDTV）：国际电联的定义是一个正常视力的观众在距该系统显示屏高度的三倍距离上所看到的图像质量应具有观看原始景物或表演时所得到的印象。
水平和垂直清晰度是常规电视的两倍左右，配有多路环绕立体声。
高清互动：高清互动电视是一种通过有线数字电视双向网络，基于高清互动机顶盒，输出高清晰度数字电视节目视频内容和综合信息服务平台，能提供高清直播、电视回看、视频点播、等服务。
云媒体电视（CMTV）：云媒体电视是以下一代广播电视网为基础，以综合视频、语音、数据等多媒体、全业务服务为途径，以开放化、智能化为特征，为用户提供融合广播电视、绿色互联网、可视通信以及开放的视频增值业务等全业务服务的安全可控的数字电视。
中国下一代广播电视网（NGB），是由科技部和广电总局联合组织开发建设，以有线电视网数字化整体转换和移动多媒体广播电视(CMMB)的成果为基础，以自主创新的“高性能宽带信息网”核心技术为支撑，构建的适合我国国情的、“三网融合”的、有线无线相结合的、全程全网的下一代广播电视网络。
OLT（光纤线路终端）OLT设备是重要的局端设备，它实现的功能是：1、与前端（汇聚层）交换机用网线相连，转化成光信号，用单根光纤与用户端的分光器互联。
2、实现对用户端设备ONU的控制、管理、测距等功能。
3、OLT设备和ONU设备一样，也是光电一体的设备。
PON（无源光网络）是指（光配线网中）不含有任何电子器件及电子电源，ODN全部由光分路器（Splitter）等无源器件组成，不需要贵重的有源电子设备。
一个无源光网络包括一个安装于中心控制站的光线路终端（OLT），以及一批配套的安装于用户场所的光网络单元（ONUs）。
在OLT与ONU之间的光配线网（ODN）包含了光纤以及无源分光器或者耦合器。
地面数字电视国家标准DTMB技术解读
地⾯数字电视国家标准DTMB技术解读地⾯数字电视国家标准DTMB技术解读杨知⾏（清华⼤学数字电视传输技术研发中⼼主任、教授）国标DTMB技术⽅案及性能指标国标DTMB提供的地⾯数字多媒体业务包括HDTV、⾳频、视频、数据⼴播和交互多媒体等，重要特性包括：★⾼信息容量：为HDTV节⽬提供⼤于24Mb/s的单信道码率。
★⾼度灵活的操作模式：通过选择不同的调制⽅式和地址信息，系统能够⽀持固定、便携、步⾏或⾼速移动接收。
★⾼度灵活的频率规划和覆盖区域：使⽤单频⽹和同频道覆盖扩展器/缝隙填充器的概念，通过选择不同保护间隔的⼯作模式可构建16公⾥和36公⾥覆盖范围的单频⽹。
★⽀持不同的应⽤： HDTV、SDTV、数据⼴播、互联⽹、消息传送等。
★⽀持多个传送/⽹路协议，例如 MPEG2 和 IP 协议集。
易于与其他的⼴播和通信系统连接。
★在OFDM 调制系统（TDS-OFDM）中实现了先进的信道编码和时域信道估计/同步⽅案，降低了系统 C/N 门限，以便降低发射功率，从⽽减少对现有模拟电视节⽬的⼲扰。
★⽀持便携终端低功耗模式。
★⽀持多种⼯作模式（已经实施的部分⼯作模式，详见表1）。
传输速率可选范围5.414～32.486 Mbps；调制⽅式可选QPSK、16QAM、64QAM；保护间隔可选55.6ms、125ms；内码码率可选0.4、0.6、0.8。
图1 国标DTMB的传输数据率（Mbps）点击此处查看全部新闻图⽚国标DTMB⽅案构成如图1所⽰。
电视节⽬或数据、⽂本、图⽚、语⾳等多媒体信息经过源编码、信道编码后，通过⼀个或⼀个以上的发射机发射出去，覆盖⼀定区域。
根据地⾯数字多媒体电视⼴播的服务需求、传输条件和信道特征，国标DTMB传输系统采⽤了创新的时域同步正交频分复⽤（TDS－OFDM）单多载波调制⽅式。
这种调制⽅式，主要针对地⾯数字多媒体电视⼴播传输信道线性时变的宽带传输信道特性（频域选择性与时域选择性同时存在的传输信道）所设计。
中国最新的数字电视传输标准[详]
![中国最新的数字电视传输标准[详]](https://img.taocdn.com/s3/m/20048e73a21614791711289e.png)
数字电视标准概述一、什么是数字电视来自.szfuwa./bbs/数字电视(Digital TV)是从电视信号的采集、编辑、传播、接收整个广播链路数字化的数字电视广播系统。
数字电视利用MPEG标准中的各种图像格式，把现行模拟电视制式下的图像、伴音信号的平均码率压缩到大约4.69―21Mbps，其图像质量可以达到电视演播室的质量水平，胶片质量水平，图像水平清晰度达到500―1200线以上，并采用AC―3声音信号压缩技术，传输5.1声道的环绕声信号。
二、数字电视的分类按清图像晰度分类，数字电视包括数字高清晰度电视(HDTV)、数字标准清晰度电视(SDTV)和数字普通清晰度电视(LDTV)三种。
HDTV的图像水平清晰度大于800线，图象质量可达到或接近35mm宽银幕电影的水平；SDTV的图像水平清晰度大于500线，主要是对应现有电视的分辨率量级，其图象质量为演播室水平；LDTV的图像水平清晰度为200-300线，主要是对应现有VCD的分辨率量级。
按信号传输方式分类，数字电视可分为地面无线传输数字电视(地面数字电视)、卫星传输数字电视(卫星数字电视)、有线传输数字电视(有线数字电视)三类。
按照产品类型分类，数字电视可分为数字电视显示器、数字电视机顶盒和一体化数字电视接收机。
按显示屏幕幅型比分类，数字电视可分为4∶3幅型比和16∶9幅型比两种类型。
三、数字电视系统的关键技术及标准1、数字电视的信源编解码技术视频编解码技术数字电视尤其数字高清晰度电视与模拟电视相比，在实现过程中，最为困难的部分就是对视频信号的压缩。
在1920×1080显示格式下，数字化后的码率在传输中高达995Mbit/s，这比现行模拟电视的传输信息量大得多。
因而数字电视的图像不能象模拟电视的图像那样直接传输，而是要多一道压缩编码工序。
视频编码技术主要功能是完成图像的压缩，使数字电视的信号传输量由995Mbit/s减少为20？30Mbit/s。

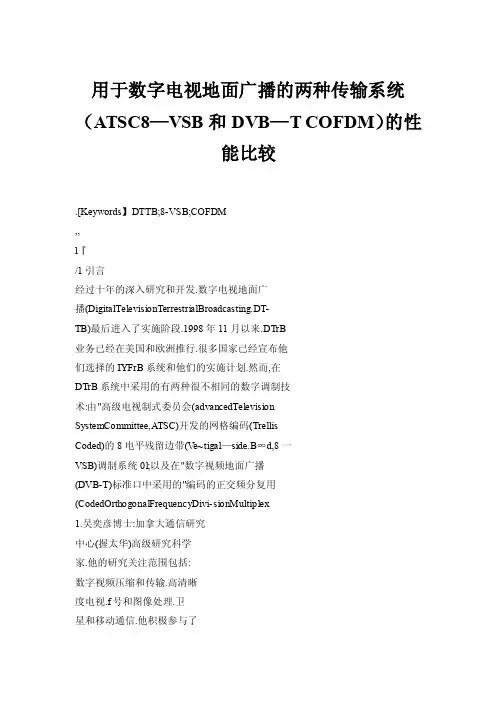

【doc】用于数字电视地面广播的两种传输系统（ATSC8—VSB和DVB—TCOFDM）的性能比较
