串联超前校正课程设计
实验用频率法设计串联超前校正网络备课讲稿
串联超前校正网络对系统性能的影响
,%,c,ts
三、实验内容
系统结构图
设 G0(s)0.2s(0K.3s1) , Gc (s)为超前校正网络。
试设计惯性环节和一个无源串联超前校正装置，要
求系ቤተ መጻሕፍቲ ባይዱ校正后满足下列指标：当r(t)t 时，稳态误
差
ess 0.05
' 55
,相角裕度
四、实验步骤
1. 根据稳态指标的要求确定开环增益K
6. 从两阶系统频率特性表中读取校正后系统的时
域性能指标及截止频率 w c ' 和相角裕度 ' 。
五、实验报告要求
1．根据校正网络的设计要求，写出设计过程及设计 结果。
2．给出经实验调试后的校正装置参数（惯性环节和 校正网络的R、C值）。
3．在同一坐标系上画出系统校正前后的开环Bode图， 分析超前校正的作用及特点。
２．校正方式： ① 串联校正:超前校正、滞后校正、滞后-超 前校正 ② 反馈校正 ③ 前馈校正 ④ 复合校正
３．无源超前校正网络
图1 无源超前网络
超前网络的传递函数为： GC(S)a111aTTSS
式中： a R4 R5 1
R5
T
R4R5 R4 R5
C3
10loga 10loga
' c
m
'
按下图连接超前校正网络电路图 注意：无源串联超前校正网络的增益为1/a，
故应将惯性环节的增益增大为原来a倍，即R3变 为原来的1/a。
超前校正网络电路图
5. 对校正后的系统进行频域特性测试 把设计好的校正网络串联在原系统的A1与
A5之间，测试校证后系统的频域特性。若此时 满足指标要求则记录相应的性能指标，方法同 第二次实验中所述，若不满足要求重新设计校 正网络。
串联超前校正课程设计
串联超前校正课程设计一、课程目标知识目标：1. 让学生掌握串联超前校正的基本概念，理解其在控制系统中的应用和作用。
2. 学会运用数学公式和电路图表达串联超前校正环节，并分析其对系统性能的影响。
3. 掌握串联超前校正参数的设计方法，能够根据特定性能指标完成校正参数的计算。
技能目标：1. 培养学生运用仿真软件进行串联超前校正电路搭建和测试的能力。
2. 提高学生分析控制系统性能、提出改进方案并实施的能力。
3. 培养学生团队协作、沟通表达的能力，能够在小组讨论中分享观点和倾听他人意见。
情感态度价值观目标：1. 激发学生对自动化控制技术的兴趣，培养其探究精神和创新意识。
2. 引导学生认识到科技进步对国家发展的重要性，树立正确的价值观。
3. 培养学生严谨、务实的科学态度，养成良好的学习习惯。
本课程针对高年级学生的认知水平和学习特点，注重理论知识与实践操作的相结合，培养学生的动手能力和创新能力。
通过本课程的学习，使学生能够更好地理解和应用串联超前校正技术，为后续专业课程打下坚实基础。
同时，注重培养学生的团队协作能力和沟通表达能力，提升其综合素质。
1. 理论知识：- 串联超前校正的基本原理及其在自动控制系统的应用。
- 串联超前校正的数学模型及传递函数推导。
- 串联超前校正对系统稳定性、快速性、平稳性等性能的影响。
- 校正参数的设计方法及步骤。
2. 实践操作：- 使用仿真软件（如MATLAB）搭建串联超前校正电路。
- 对搭建的校正电路进行仿真测试，分析校正效果。
- 根据性能指标要求，调整校正参数，优化系统性能。
3. 教学安排与进度：- 理论知识部分：共4课时，分两个阶段进行。
第一阶段（2课时）主要介绍串联超前校正的基本原理、数学模型及传递函数；第二阶段（2课时）讲解校正参数设计方法及性能分析。
- 实践操作部分：共4课时，与理论知识部分同步进行。
学生分小组进行仿真软件操作，教师指导并解答疑问。
4. 教材章节与内容：- 教材第五章：自动控制系统中的校正方法。
自动控制原理课程设计 超前校正

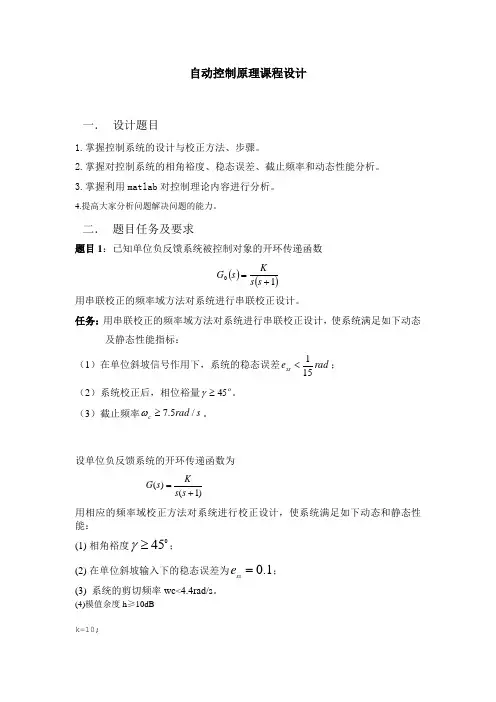

自动控制原理课程设计一． 设计题目1.掌握控制系统的设计与校正方法、步骤。
2.掌握对控制系统的相角裕度、稳态误差、截止频率和动态性能分析。
3.掌握利用matlab 对控制理论内容进行分析。
4.提高大家分析问题解决问题的能力。
二． 题目任务及要求题目1：已知单位负反馈系统被控制对象的开环传递函数()()10+=s s K s G 用串联校正的频率域方法对系统进行串联校正设计。
任务：用串联校正的频率域方法对系统进行串联校正设计，使系统满足如下动态及静态性能指标：（1）在单位斜坡信号作用下，系统的稳态误差rad e ss 151<； （2）系统校正后，相位裕量 45≥γ。
（3）截止频率s rad c /5.7≥ω。
设单位负反馈系统的开环传递函数为)1()(+=s s K s G用相应的频率域校正方法对系统进行校正设计，使系统满足如下动态和静态性能：(1) 相角裕度045≥γ；(2) 在单位斜坡输入下的稳态误差为1.0=sse ； (3) 系统的剪切频率wc <4.4rad/s 。
(4)模值余度h ≥10dBk=10;num1=[1];den1=conv([1 0],[1 1]); sys1=tf(k*num1,den1); figure(1);Margin(sys1);hold onfigure(2);sys=feedback(sys1,1) step(sys)Transfer function:10-------s^2 + s未校正前的Bode图未校正前的的阶跃响应曲线由图可以看出未经校正的Bode图及其性能指标，还有如图（-2）所示的未校正的系统的阶跃响应曲线。
由图（-1）可以看出系统的：模值稳定余度; h=∞dB; -pi穿越频率：Wg=∞dB；相角稳定余度为γ=180剪切频率：Wc=3.08rad/s；由图（-1）可以知道，系统校正前，相角稳定余度=18<45。
为满足要求，开环系剪切频率wc=3.08rad/s<4.4rad/s。
自动控制原理课程设计串联超前滞后校正装置

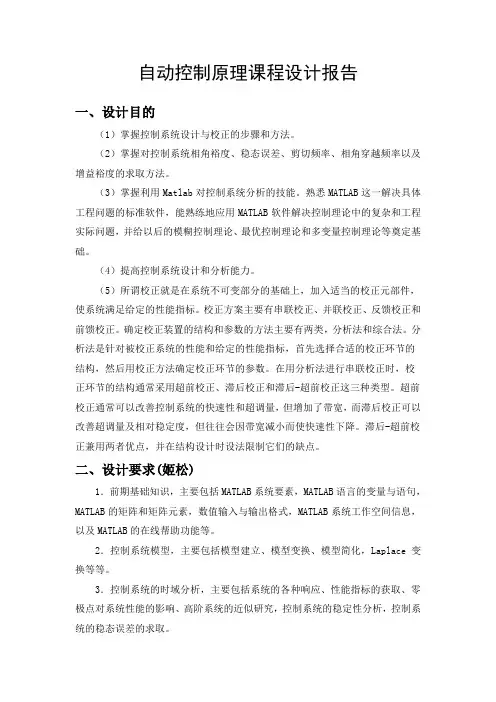

自动控制原理课程设计报告一、设计目的（1）掌握控制系统设计与校正的步骤和方法。
（2）掌握对控制系统相角裕度、稳态误差、剪切频率、相角穿越频率以及增益裕度的求取方法。
（3）掌握利用Matlab对控制系统分析的技能。
熟悉MATLAB这一解决具体工程问题的标准软件，能熟练地应用MATLAB软件解决控制理论中的复杂和工程实际问题，并给以后的模糊控制理论、最优控制理论和多变量控制理论等奠定基础。
（4）提高控制系统设计和分析能力。
（5）所谓校正就是在系统不可变部分的基础上，加入适当的校正元部件，使系统满足给定的性能指标。
校正方案主要有串联校正、并联校正、反馈校正和前馈校正。
确定校正装置的结构和参数的方法主要有两类，分析法和综合法。
分析法是针对被校正系统的性能和给定的性能指标，首先选择合适的校正环节的结构，然后用校正方法确定校正环节的参数。
在用分析法进行串联校正时，校正环节的结构通常采用超前校正、滞后校正和滞后-超前校正这三种类型。
超前校正通常可以改善控制系统的快速性和超调量，但增加了带宽，而滞后校正可以改善超调量及相对稳定度，但往往会因带宽减小而使快速性下降。
滞后-超前校正兼用两者优点，并在结构设计时设法限制它们的缺点。
二、设计要求(姬松)1．前期基础知识，主要包括MATLAB系统要素，MATLAB语言的变量与语句，MATLAB的矩阵和矩阵元素，数值输入与输出格式，MATLAB系统工作空间信息，以及MATLAB的在线帮助功能等。
2．控制系统模型，主要包括模型建立、模型变换、模型简化，Laplace变换等等。
3．控制系统的时域分析，主要包括系统的各种响应、性能指标的获取、零极点对系统性能的影响、高阶系统的近似研究，控制系统的稳定性分析，控制系统的稳态误差的求取。
4．控制系统的根轨迹分析，主要包括多回路系统的根轨迹、零度根轨迹、纯迟延系统根轨迹和控制系统的根轨迹分析。
5．控制系统的频域分析，主要包括系统Bode 图、Nyquist 图、稳定性判据和系统的频域响应。
实验四：连续系统串联超前校正
实验目的
1. 加深理解串联校正装置对系统动态性 能的校正作用。 2. 对给定系统进行串联校正设计，并通 过模拟实验检验设计的正确性。
实验内容
串联超前校正
系统模拟电路图（含结构图）如下，图中开关S断开对应未校正 情况， 接通对应超前校正：
实验步骤
1.连接被测量典型环节的模拟电路。电路的输入U1接A/D、 D/A卡的DA1输出，电路的输出U2接A/D、D/A卡的AD1输入。检 查无误后接通电源。
2.开关S放在断开位置。 3.选中 [实验课题→ 连续系统串联校正→超前校正] 菜单项,鼠 标单击将弹出参数设置窗口。系统加入阶跃信号。参数设置完成 后鼠标单击确认测量系统阶跃响应，并记录最大超调量Mp和调节 时间ts。
4.开关S接通，重复步骤3,将两次所测的波形进行比较。 并将测量结 果记入下表中：
超前校正系统 指标
阶跃响应曲线
Mp tp（秒） ts（秒）
校正前
校正后
实验报告
1．计算串联校正装置的传递函数 Gc(s)和校正 网络参数。
2．画出校正后系统的对数坐标图，并求出校 正后系统的ωc及γ 。
3．比较校正前后系统的阶跃响应曲线及性能 指标，说明校正装置的作用。
付出总有回报
祝愿大家不断ቤተ መጻሕፍቲ ባይዱ步！
串联超前校正装置的课程设计
目录一、绪论 (1)二、原系统分析 (1)2.1原系统的单位阶跃响应曲线 (1)2.2原系统的Bode图 (2)2.3原系统的Nyquist曲线 (4)2.4原系统根轨迹 (5)三、校正装置设计 (6)3.1校正装置参数的确定 (6)3.2校正装置的波特图 (7)四、校正后系统的分析 (8)4.1校正后系统的单位阶跃响应曲线 (8)4.2校正后系统的波特图 (9)4.3校正后系统的Nyquist曲线 (10)4.4校正后系统的根轨迹 (11)五、总结 (13)六、参考文献 (13)一、绪论在系统中，往往需要加入一些校正装置来增加系统的灵活性，使系统发生变化，从而满足给定的各项性能指标。
按照校正装置的特性不同，可分为PID 校正、超前校正、滞后校正和滞后-超前校正。
我们在这里讨论串联超前校正。
在直流控制系统中，由于传递直流电压信号，适于采用串联校正。
串联超前校正的基本原理：利用超前网络的相角超前特性。
只要正确的将超前网络的交接频率1/aT 和1/T 选择在带校正系统截止频率的两旁，并适当选取参数a 和T ，就可以校正系统的截止频率和相角裕度满足性能指标的要求，从而改善系统的动态性能。
串联超前校正的优点：保证低频段满足稳态误差，改善中频段，使截止频率增大，相角裕度变大，动态性能提高，高频段提高使其抗噪声干扰能力降低。
有些情况下采用串联超前校正是无效的，它受到以下两个因素的限制： 1.闭环宽带要求。
若待校正系统不稳定的话，为了得到规定的相角裕度，需要超前网络提供很大的相角超前量。
这样的话，超前网络的a 值必须选取的很大，从而造成已校正系统带宽过大，使得通过系统的高频噪声电平很高，很可能使系统失控。
2.在截至频率附近相角迅速减小的待校正系统，一般不宜采用串联超前校J 卜。
因为随着截止频率的增大，待校正系统相角迅速减小，使已校正系统的相角裕度改善不大，很难得到足够的相角超前量，在一般情况下，产生这种相角迅速减小的原因是，在待校正系统的截止频率附近，或有交接频率彼此靠近的惯性环节；或由两个交接频率彼此相等的惯性环节；或有一个震荡环节。
