风速传感器说明书
Met One 010C 风速传感器用户手册说明书
MODEL010CWIND SPEED SENSOROPERATION MANUALMet One Instruments, IncCorporate Sales & Service: 1600 NW Washington Blvd. Grants Pass, OR 97526 Tel (541) 471-7111 Fax (541) 471-7116******************1.0 GENERAL INFORMATION1.1 The 010C Wind Speed Sensor uses a durable, three-cup anemometer assembly andsolid-optical link with a 40-slot chopper disk to produce a pulsed output whosefrequency is proportional to wind speed. An internal heater reduces moisture forextended bearing life. This sensor is usually used in conjunction with the 191 Cross arm Assembly. The sensor may be used with a translator module, or used directlywith a variety of data loggers.1.2 The Sensor Cable has a quick-connect connector with vinyl jacketed, shielded cable.Cable length is given in -XX feet on each cable part number. A 1953-XX cable isused with translators having terminal strip connections.Table 1-1Model 010C Wind Speed Sensor SpecificationsPerformance CharacteristicsMaximum Operating Range 0-60 meters/sec or 0-125 mphStarting Speed 0.27 meters/sec or 0.6 mphCalibrated Range 0-50 meters/sec or 0-100 mphAccuracy ±1% or 0.15 mphTemperature Range -50︒C to +85︒CResponse Distance constant less than 5 ft of flow**The distance traveled by the air after a sharp-edged gust has occurred for theanemometer rate to reach 63% of the new speed. Distant constant less than 15ft of flow with optional 010C-1 aluminum cupset.Electrical CharacteristicsPower Requirements 12 VDC at 10 mAOutput Signal 11-volt pulseOutput Impedance 100 ohms maximumHeater Power Requirement 12 VDC at 350 mAStandard Cable Length 300’ maximum (consult factory if longercable is to be used for special requirements) Physical CharacteristicsWeight 1.1 poundsFinish Anodized aluminumMounting Use with 191 CrossarmCabling 1953-XX Cable (XX is cable length in feet)Optional AccessoriesA. External heater and power supply for extreme low temperature operation.B. Ice Skirt for extreme icing environments.C. Aluminum cup assembly.2.0 INSTALLATION2.1 The 010C Wind Speed InstallationA. Mount the cup assembly and secure with the Allen head set screw, check to seethat the cup assembly rotates freely.B. Install the sensor in the end of the Model 191 Crossarm Assembly (the endwithout the bushing).C. Tighten the locking set screw. Do not over-tighten. Apply a small amount ofsilicone grease to set screws to prevent freezing in adverse environments.D. Connect the cable assembly to the keyed sensor receptacle and tape it to themounting arm.2.2 WiringA. The cable assembly contains five wires. Typical wiring hookup is shown inFigure 2-1.No Connection White/Brown ShieldElectrical ConnectorView looking at connector pins. (Pins are also identified on connector).2.3 Lightning ProtectionA. Weather sensors are sensitive to direct or nearby lightning strikes. A well-grounded metal rod or frame should be placed above the sensor installation. Inaddition, the shield on the signal cable leading to the translator must beconnected to a good earth ground at the translator end and the cable routeshould not be vulnerable to lightning.3.0 OPERATIONAL CHECK-OUT AND CALIBRATION3.1 010C Wind Speed Sensor Check-OutA. Spinning the anemometer cup assembly will produce a series of pulses (40pulses per revolution). To verify sensor output, monitor this signal with either thetranslator module, data logger, or an oscilloscope. (Refer to Frequency vs. WindSpeed Table 3-1). Spinning the hub of the wind speed transmitter without thecup assembly mounted and allowing it to coast to a stop will give a goodindication of threshold performance; a jerky or sudden stop indicates damage tobearings, bent drive shaft, or obstruction in the light chopper.B. Inspect the cup assembly for loose cup arms or other damage. The cupassembly cannot change calibration unless a mechanical part has come loose orhas been broken. If a cup arm is loose or broken the calibration of the sensormay be affected.C. If the sensor heater is used, check internal heater operation by sliding sensorcover down and touching the housing behind the printed circuit board. Thehousing should feel warmer than the adjoining metal parts. The sensor has abuilt-in heater that is designed to provide a raise in the internal temperature,providing a small amount of positive pressure. This heater requires as external12 V (@500ma) power supply.FREQUENCY vs WIND SPEED FOR 010 SENSORTABLE 3-1Transfer FunctionsMiles per hour: Meters per second:rpm = 16.767 * (V mph - 0.6) rpm = 37.522 * (V m/s - 0.27) V mph = (rpm / 16.767) + 0.6 V m/s = (rpm / 37.522) + 0.27 f Hz = (V mph - 0.6) / .08946 f Hz = (V m/s - 0.27) / 0.039976 V mph = V m/s * 0.44704 V m/s = V mph / 0.447044.0 MAINTENANCE AND TROUBLESHOOTING4.1 General Maintenance Schedule*6 – 12 Month Intervals:A. Inspect sensor for proper operation per Section 4.2.B. Replace wind speed sensor bearings in extremely adverse environments perSection 4.5.12 – 24 Month Intervals:A. Recommended complete factory overhaul of sensor.*Schedule is based on average to adverse environments.Table 4-1010C Wind Speed Sensor TroubleshootingSymptom Probable Cause Solution Refer toNo wind speed output Loss of supplyvoltage Check translator +12supply & connectingcablesFigure 2-1Faulty integratedamplifierReplace circuit board Section 4.5Faulty diodes,D1, D2Replace circuit board Section 4.5Faulty detector Replace detector Section 4.6No wind speed outputbelow 2-5 mphBad bearing(s) Replace bearing(s) Section 4.4Faulty detector Replace detector Section 4.6Wind speed signal drops ouas speed increasesFaulty detector Replace detector Section 4.64.2 010C Wind Speed Sensor: 6 – 12 Month Periodic ServiceA. At the crossarm assembly, disconnect the quick disconnect plug from the sensor(leave the cable secured to the crossarm) and remove the sensor from thecrossarm assembly.B. Loosen the set screw holding the cup assembly. Support the rotating hub of thesensor with one hand and pull the anemometer cup assembly free.C. Visually inspect the anemometer cups for cracks and breaks. Also, make surethat each arm is securely attached to the cup assembly hub.D. Slide the sensor cover down to expose the light-chopper disc assembly, lightsource, detector, and circuit board.E. Inspect the interior of the sensor for any signs of corrosion and/or dust buildup.F. Inspect the light-chopper for cracks, and make sure that all slots are free ofcorrosion.G. Inspect the signal-conditioning module for cracks and corrosion around solderedconnections.H. Rotate the sensor hub assembly to ensure that it turns freely and that the sensorbearings are not damaged. Make sure the light-chopper assembly is notcontacting the light source and detector.I. Apply a small amount of silicone lubricant. (Dow-Corning DC-33 or equivalent) tothe sensor O-ring seals; slide the cover up over the sensor and wipe off anyexcess lubricant.J. A moisture vent is located on the base of the sensor; make sure that this vent is clear.K. Re-install sensor according to installation procedure (Section 2.0); verify proper operation using procedures in Section 3.0.4.3 010C Wind Speed Sensor Maintenance (Refer to 010C Sensor Assembly Drawing)The following procedures require a relatively clean, dry work area, a source of 12VDC power at approximately 20 mA, and an oscilloscope (DC to 10 KHz minimumrange required.4.4 Sensor Bearing Replacement. (Refer to 010C Sensor Assembly Drawing)A. Remove sensor from tower and remove cup assembly (1). Refer to Section 4.2.B. Disassemble sensor and remove old bearings (6).1. Slide the sensor cover (16) down to expose the light-chopper discassembly (10), detector assembly (12) and circuit board (18).2. Loosen both special set screws on the shaft of the light chopper assembly(11).3. Support the light-chopper assembly (10) with one hand and slowly pullthe rotating hub/shaft assembly (2) out of the column (8).4. Remove the shield (4) and slinger (5) from the column (8).5. Remove the light-chopper assembly (10) from the sensor housing, beingcareful not to damage the slots located between the light-chopper holderand the lower bearing.6. Insert the lower end of the rotating hub/shaft assembly into the upperbearing, cock it slightly to one side and push out the lower bearing.7. Insert a right-angle type of tool, such as an Allen wrench, into the upperbearing; cock it slightly to one side and remove the bearing.8. Clean dirt from bearing bores, using a cotton swab and alcohol.C. Install the new bearings and assemble the sensor.1. Install new upper and lower bearings in the column (8). Bearings shouldslide easily into bearing bores.2. Install a slinger and shield (4, 5) on the column assembly. Use new partsif old ones are damaged or corroded.3. Insert the rotating hub shaft (2) into the column assembly (8), through theshield (4), slinger, and upper bearing, until it starts to protrude through thelower bearing.4. Support the light-chopper assembly (10) with one hand and slowly pushthe rotating hub shaft into it until the shaft almost touches the bottom.5. Tighten both special set screws on the light-chopper assembly; do notover tighten as the set screw tips will damage the shaft.6. Rotate the sensor hub assembly (2) to ensure that it turns freely and thatan endplay of about .005” exis ts.7. Hold sensor vertically and make sure that the light-chopper assembly (10)is not contacting the detector assembly (12).8. Apply small amount of silicone lubricant (Dow-Corning DC-33 orequivalent) to the sensor O-rings (9); slide the cover (16) up over thesensor and wipe off any excess lubricant.D. Replace cup assembly and re-install (refer to Section 2.0)4.5 1200-1 Circuit Board Assembly Replacement (Refer to 010C Assembly Schematic)A. Remove sensor from tower and remove cup assembly (refer to Section 4.2).B. Slide the sensor cover (16) down to expose the light-chopper disc assembly (10),detector assembly (12), and circuit board (18).C. Remove two screws (17) holding circuit board assembly (18) and lift circuit boardaway from sensor housing.D. Note color of wires and then unsolder wires to detector assembly from circuitboard and three wires from connector (19).E. Install new circuit board assembly by reversing above procedure.4.6 Detector Assembly Replacement Refer to 010C Assembly Schematic)NOTE: 010C sensors SN M10560 and later use 520253 photodetector. Oldersensors use 1074 photodetector assemblies.A. Remove sensor from tower and remove cup assembly. Refer to Section 4.2.B. Slide the sensor cover (16) down to expose the light-chopper disc assembly (10),detector assembly (12) and circuit board (18).C. Remove two screws (17) holding circuit board assembly (18) and lift circuit boardaway from sensor housing.D. Note color of wires and then unsolder wires to detector assembly from circuitboard (18).E. Remove two screws (20) holding detector assembly (12) and remove assembly.F. Install new detector assembly by reversing above procedures.4.7 010C Wind Speed Sensor Repair and Recalibration ServiceThe factory provides fast, economical service for the user. This repair andcalibration service includes disassembly and detailed inspection of all movingmechanical parts and electronic components.Service includes replacement of bearings, regardless of apparent condition, andfunctional test of sensor. Replacement of the following items is also included: O-rings, shield and slinger, shaft, set screws. Other components will be replaced as required. Only charges for additional materials will be added to the basic service charge.Table 4-2Replacement 010C Parts ListRef No.U Description Part No.1 Cup Assembly Lexan - 2672Aluminum – 2672-1 2 Hub/Shaft Assy. 26584 Shield 10095 Slinger 10106 Bearing 10559 O-ring 72012010 Chopper Wheel Assembly 220211 Set Screw 60125012 Photo Detector 520253*13 Heater Clamp 48010014 Heater 80508016 Sensor Cover 267517 PCBA Mounting Screws 60124018 PCBA 1200-120 Detector Assembly Mounting Screws 60127022 Standoff 86005023 Integrated Amplifier 62030024 Nut, Hex, Kep 4-40 60040025 Screw FH 82︒ 4-40 x 3/8 60133026 Screw FH 82︒ 4-40 x ¼ 601240NOTE: 010C sensors SN M10560 and later use the black 520253 photodetector. Earlier sensors use the white 1074 photodetector assemblies.。
风速仪使用说明书
风速仪使用说明书一、产品介绍风速仪是一种用于测量风速的仪器。
它采用先进的传感技术和精密的测量算法，可以准确地测量当前的风速，并提供相关的数据显示和功能操作。
二、产品特点1. 准确性：风速仪采用高精度传感器，能够提供可靠准确的风速测量结果。
2. 多功能：风速仪除了测量风速外，还具备其他功能，如温度测量、湿度测量等。
3. 操作简便：风速仪的界面设计简单直观，用户只需按照指示进行操作即可。
4. 轻便易携：风速仪体积小巧轻便，方便携带使用。
三、使用步骤1. 打开风速仪电源：按下电源按钮，风速仪将启动并显示相关信息。
2. 选择测量模式：风速仪支持多种测量模式，如即时测量模式、平均测量模式等。
根据实际需求，选择相应的测量模式。
3. 进行风速测量：将风速仪朝向所需测量的风口或空气流动方向，将风速仪保持稳定，并等待一段时间，待测量结果稳定后，记录当前的风速数值。
4. 其他功能操作：如果需要进行温度测量、湿度测量等功能操作，可按照相应功能按钮进行操作。
四、注意事项1. 防止碰撞：使用过程中避免将风速仪与其他硬物碰撞，以免影响仪器的正常工作。
2. 避免湿润环境：尽量避免在潮湿或有水滴的环境中使用风速仪，以免影响仪器的测量准确性。
3. 避免高温环境：风速仪在高温环境下可能会受到损坏，因此请避免将其暴露在过高温度的环境中。
4. 定期校准：为保证测量结果的准确性，建议定期对风速仪进行校准，可参考相关的校准方法和标准。
五、维护与保养1. 充分充电：使用前请确保风速仪已充满电，以免因电量不足影响仪器的正常使用。
2. 清洁保养：使用后请用清洁软布擦拭风速仪表面，避免灰尘和污渍影响仪器的使用效果。
3. 安全存放：在长时间不使用时，请将风速仪存放在干燥、通风的环境中，避免受潮或受损。
六、故障排除1. 无法正常启动：检查电池电量是否充足，如电池电量不足，请及时充电。
2. 测量结果异常：检查是否操作错误或环境异常导致，如确认操作正确且环境正常，可尝试重新测量或进行校准。
风力发电机的风速传感器说明书
风力发电机的风速传感器说明书感谢您购买我们的风力发电机风速传感器。
此说明书将为您提供有关传感器原理、安装及使用的详细信息。
在使用前，请仔细阅读本说明书。
若有任何疑问，请随时联系我们的技术支持部门。
一、传感器原理本传感器采用了先进的超声波技术来测量风速。
传感器内部的超声波发射器将信号发送到空气中。
超声波信号会撞击空气中的颗粒，并被反射回传感器内部的接收器。
通过测量超声波信号发送和接收之间的时间差，我们可以计算出空气中的风速。
二、安装为了确保传感器的测量结果准确，我们需要在安装传感器时注意以下事项：1.传感器应该安装在风力发电机的传动轴上方，并且距离传动轴至少50公分的位置。
这样可以避免传感器被风力发电机直接影响，从而影响测量结果。
2.传感器应该安装在离地面50公分的高度处，这样可以避免地面风向等因素对传感器的影响。
3.在安装传感器之前，请确保传感器配件齐备。
如有任何配件缺失或者损坏，请联系我们的客服部门。
三、使用本传感器具有自动校准功能，不需要手动校准。
在每次使用之前，请先进行一次预热。
预热时间约为30秒钟。
在使用时，请注意以下事项：1.传感器应该朝向风向。
如果传感器朝向错误，测量结果将会产生误差。
2.请勿将传感器安装在垂直风速较大的区域。
在一些气象条件下，会有上下行程的风，导致该区域的风速波动较大，从而影响测量结果。
3.传感器不能直接暴露在太阳下，必须加装遮阳罩，以确保测量结果的准确性。
四、维护本传感器无需特别维护。
如出现故障，请联系我们的客服部门进行维修。
五、注意事项1.请勿将传感器强行拆卸或修理。
如需进行维修，请联系我们的技术支持部门。
2.如使用过程中出现异常，请停止使用传感器并联系我们的客服部门。
3.请勿将传感器暴露在极端条件下。
如极端温度或湿度环境下使用传感器，可能会导致传感器出现故障。
希望本说明书可以为您的使用提供帮助。
如果您需要更多的技术支持或者有其他疑问，请联系我们的客服部门。
再次感谢您对我们的产品的信任和支持。
GFY15双向风速传感器说明书
(5) 复电点: 按遥控器面板上的“功能+”或“功能-”，使数码管显示“5 XXX”（出厂时设为 1.2），用户需要调整时，按“参数+”或“参数-”使数码管显示为用户要求值。
(7) 测试点: 测试功能主要是通过此功能检测其声光报警及输出是否正常。按遥控器面板上的 “功能+”或“功能-”使数码管显示“7 XXX”（0-15.0 可任意设置），用户需要调整时，按“参数+” 或“参数-”，使数码管显示为用户要求值。
注意：每次参数调整完毕后必须按“退出”键，以保证参数被有效的保存，如果没有按“退出” 键或其它键，30 秒后参数不保存自动退出到测量状态。 5 使用注意事项
上下左右晃动，距传感器 20m 范围内不能有遮挡物体存在，以免挡住风流，影响传感器的正常测量。
4.2 传感器接线
本传感器的外部接线采用航空插座方式，外配一个带航空插头的 1.5 米电缆线（型号 MHYVR-1×5× 7/0.3,外径约 8mm）。航空插头各引脚的定义及电缆芯线的对应关系如下：
1 号脚 -- 电缆红芯 --- 电源 + 2 号脚 -- 电缆白芯 --- 电源 3 号脚 -- 电缆蓝芯 --- 信号 + 4 号脚 -- 电缆绿芯 --- 信号 – 5 号脚 -- 电缆黄芯 --- NC（空） 4.3 传感器的使用
(4)传感器所接电缆要求：采用分布参数为（R≤12.8Ω/km、C≤0.06μF/km、L≤0.8mH/km）
的传输电缆时，传输距离不小于 2km。
11 附件及资料
风速传感器说明书

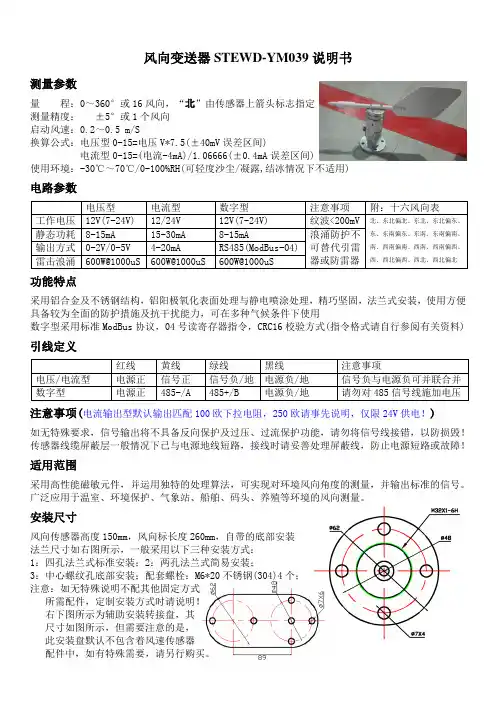

风向变送器STEWD-YM039说明书测量参数量 程：0～360°或16风向，“北”由传感器上箭头标志指定测量精度： ±5°或1个风向启动风速：0.2～0.5 m/S换算公式：电压型0-15=电压V*7.5(±40mV 误差区间)电流型0-15=(电流-4mA)/1.06666(±0.4mA 误差区间)使用环境：-30℃～70℃/0-100%RH(可轻度沙尘/凝露,结冰情况下不适用)电路参数 电压型 电流型 数字型 注意事项 附：十六风向表 工作电压12V(7-24V) 12/24V 12V(7-24V) 纹波<200mV 北、东北偏北、东北、东北偏东、东、东南偏东、东南、东南偏南、南、西南偏南、西南、西南偏西、西、西北偏西、西北、西北偏北 静态功耗8-15mA 15-30mA 8-15mA 浪涌防护不可替代引雷器或防雷器 输出方式0-2V/0-5V 4-20mA RS485(ModBus-04) 雷击浪涌 600W@1000uS 600W@1000uS 600W@1000uS 功能特点采用铝合金及不锈钢结构，铝阳极氧化表面处理与静电喷涂处理，精巧坚固，法兰式安装，使用方便 具备较为全面的防护措施及抗干扰能力，可在多种气候条件下使用数字型采用标准ModBus 协议，04号读寄存器指令，CRC16校验方式(指令格式请自行参阅有关资料) 引线定义红线 黄线 绿线 黑线 注意事项 电压/电流型电源正 信号正 信号负/地 电源负/地 信号负与电源负可并联合并 数字型 电源正 485-/A 485+/B 电源负/地 请勿对485信号线施加电压 注意事项(电流输出型默认输出匹配100欧下拉电阻，250欧请事先说明，仅限24V 供电！)如无特殊要求，信号输出将不具备反向保护及过压、过流保护功能，请勿将信号线接错，以防损毁！ 传感器线缆屏蔽层一般情况下已与电源地线短路，接线时请妥善处理屏蔽线，防止电源短路或故障！ 适用范围采用高性能磁敏元件，并运用独特的处理算法，可实现对环境风向角度的测量，并输出标准的信号。
FST200-205A 加热型风速风向一体传感器 产品说明书
加热型风速风向一体传感器产品说明书（V1.1）湖南菲尔斯特传感器有限公司Hunan Firstrate Sensor Co.,Ltd●重要声明非常感谢您购买菲尔斯特产品，我们为您真诚服务到永远。
菲尔斯特追求卓越的品质，更注重优良的售后服务，如有需要请拔打：400-607-8500（7×24h）。
操作错误会缩短产品的寿命，降低其性能，严重时可能引起意外事故。
请您将本说明书交到最终用户手中，在产品使用前务必仔细熟读。
并请妥善保管好，以备需要时查阅。
本说明书仅供参考所用，具体产品外形以实物为准。
●产品概述本风速风向一体传感器用于测量风速及风的方向值，并转换为电信号，此信号可直传送到记录设备上进行处理。
传感器壳体采用铝合金材料，使用特种模具精密压铸工艺，尺寸公差甚小表面精度甚高，同时具用高耐候性、高强度、防腐蚀和防水性；内部电路均经过防护处理，整个传感器具有很好的耐恶劣环境的适应性。
电缆接插件为军工插头，具有良好的防腐、防侵蚀性能，能够保证仪器长期使用，同时配合内部进口轴承系统，确保了风速及风向采集的精确性。
电路模块PCB采用军工级A级材料，确保了参数的稳定和电气性能的品质；电子元件均采用进口工业级芯片，使得整体具有极可靠的抗电磁干扰能力，能保证主机在－20℃～+85℃范围内均能正常工作。
●功能特点1、体积小，携带方便、安装简捷、外观精美；2、有较强的防腐蚀性和耐候性；3、测量精度高，量程范围宽，稳定性好；4、功耗低，较强的抗干扰能力，能长期稳定工作；5、电源适应范围宽，数据信息线性度好，信号传输距离长。
●适用范围本品可测量室内外环境中东、西、南、北、东南、西南、东北，西北等十六个方向，可广泛用于工程机械（起重机、履带吊、门吊、塔吊等）领域，铁路、港口、码头、电厂、气象、索道、环境、温室、养殖、空气调节、节能监控、农业、医疗、洁净空间等领域的风速及风向测量。
●技术参数数字型RS485（Modbus RTU）电源DC10~30V量程风速：0-50m/s风向：16个方向（0-360度）精度风速：±0.5m/s(＜5m/s)；±3%FS(≥5m/s)风向：±3度分辨率22.5°最大功耗（DC24V）RS485型MAX≤300mW启动风力≥1级风加热功率60W工作温度-20~85℃防护等级IP65如有特殊规格要求请另行告知●结构尺寸注意：安装时箭头方向指北，出线请参考上图向法兰盘弯折，避免影响风向标转动。
风速传感器使用说明书
最高位，检查最低位；
4、如果最低位为 0：重复第 3 步（再次移位） 如 果 最 低 位 为 1 ： CRC 寄 存 器 与 多 项 式 A001(1010 0000 0000 0001)进行异或；
5、重复步骤 3 和 4，直到右移 8 次，这样整个 8 位数据全部进行了处理；
L：风速测量范围（m/s））
电压型(0-2.5V):
W =V/2.5×L
（W：风速示值（m/s）；V：电压信号（0-2.5V）；
L：风速测量范围（m/s））
接线方法
传感器底部有一个 5 芯航空插头，其针脚对应 的管脚定义如图所示。
（1）若配备本公司生产的气象站，直接使用传感 器线将传感器与气象站上的相应接口相连即 可。
大树枝可折断。
树木可被吹倒，一般建筑物遭 10 狂风
破坏
大树可被吹倒，一般建筑物遭 11 暴风
严重破坏
13.9～17.l 17.2～20.7 20.8～24.4 24.5～28.4 28.5～32.6
12 飓风 陆上绝少，其催毁力极大
>32.6
4
5.5～7.9
清劲 有叶的小树摇摆，内陆的水面 5
风 有小波，高的草波浪起伏明显
8.0～10.7
大树枝摇动，电线呼呼有声，
6 强风
10.8～13.8
撑伞困难，高的草不时倾伏于地
全树摇动，大树枝弯下来，迎 7 疾风
风步行感觉不便
可折毁小树枝，人迎风前行感
8 大风
觉阻力很大
草房遭受破坏，屋瓦被掀起， 9 烈风
2
49 m m
风速传感器 V1.0 TR-FS02
风速传感器 说明书
一、产品概述 (2)二、应用范围 (2)三、技术参数 (2)四、功能特点 (4)五、结构尺寸图 (4)六、固定方式 (4)七、信号输出定义 (4)八、线色定义 (5)九、脉冲型风速输出电路图 (5)十、脉冲输出型计算 (6)十一、RS485/232通讯协议 (6)十二、风力等级划分表 (10)十三、风速与输出信号对应表 (11)一、产品概述该三杯式风速传感器是我公司自主研发、生产的一款风速测量仪器，本品由壳体、风杯和电路模块组成，内部集成光电转换机构、工业微电脑处理器、标准电流发生器、电流驱动器等。
传感器壳体和风杯采用铝合金材料，使用特种模具精密压铸工艺，尺寸公差甚小表面精度甚高，内部电路均经过防护处理，整个传感器具有很高的强度、耐候性、防腐蚀和防水性。
电缆接插件为军工插头，具有良好的防腐、防侵蚀性能，能够保证仪器长期使用，同时配合使用风速传感器内部进口轴承系统说明书，确保了风速采集的精确性。
电路PCB采用军工级A级材料，确保了参数的稳定和电气性能的品质；电子元件均采用进口工业级芯片，使得整体具有极可靠的抗电磁干扰能力，能保证主机在－20℃～＋50℃,湿度35％～85％（不结露）范围内均能正常工作。
二、应用范围本产品可广泛运用于工程机械（起重机、履带吊、门吊、塔吊等）领域，铁路、港口、码头、电厂、气象、索道、环境、温室、养殖、空气调节、节能监控、农业、医疗、洁净空间等领域风速的测量，并输出相应的信号。
三、技术参数□脉冲输出型：□ NPN输出□ PNP输出□ NPN输出带内部上拉（4.7KΩ）□RS485通讯型□电压输出型:□ 0-2VDC □ 0-5VDC □ 0-10VDC □电流输出型: 4-20mA电源：根据输出类型不同所需的电压源范围不同电流输出型: 12~24V电压输出型：输出0-2VDC：6~24V输出0-5VDC：6~24V输出0-10VDC：12~24V脉冲输出型：5~24V量程：□0-30m/s □0-60m/s负载能力: □其他□<500Ω□＞2kΩ最大功耗（DC24V）: 脉冲型MAX≤200mW；电压型MAX≤300mW；电流型MAX≤700mW；启动风力：0.4~0.8m/s 重量:≤0.5Kg四、功能特点该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：◆外观结构设计合理、美观大方，体积小，便于携带，安装简便。
30.5 风速传感器操作手册说明书
MODEL 30.5WIND SENSOROPERATION MANUALDocument No. 30.5-9800 Rev. AMet One Instruments, IncCorporate Sales & Service: 1600 NW Washington Blvd. Grants Pass, OR 97526 Tel (541) 471-7111 Fax (541) 471-7116 - ******************Copyright Notice30.5 Wind Sensor Manual© Copyright 2021 Met One Instruments, Inc. All Rights Reserved Worldwide. No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any other language in any form by any means without the express written permission of Met One Instruments, Inc.Technical SupportThis manual is structured by customer feedback to provide the required information for setup, operation, testing, maintaining, and troubleshooting the 30.5 Weather Sensor. If additional support is required after consulting the printed documentation, please contact an expert Technical Service representative during normal business hours of 7:00 a.m. to 4:00 p.m. Pacific Time, Monday through Friday. In addition, technical information and service bulletins are often posted on . Please contact Met One Instruments and obtain a Return Authorization (RA) number before sending any equipment back to the factory. This allows for better tracking and scheduling of service work to expedite customer service. Please have the instrument’s serial number available when contacting the manufacturer.Voice: (541) 471-7111Fax: (541) 471-7116E-Mail: ******************Mail: Technical Services DepartmentMet One Instruments, Inc.1600 NW Washington BlvdGrants Pass, OR 97526Safety NoticeThe contents of this manual have been checked against the hardware and software described herein. Since deviations cannot be prevented entirely, full agreement cannot be guaranteed. However, the information in this manual is reviewed regularly and any necessary corrections are included in subsequent editions. Faultless and safe operation of the product presupposes proper transportation, storage, and installation as well as careful operation and maintenance. The seller of this equipment cannot foresee all possible modes of operation in which the user may attempt to utilize this instrumentation. The user assumes all liability associated with the use of this instrumentation. The seller further disclaims any responsibility for consequential damages.Electrical & Safety ConformityThe manufacturer certifies that this product operates in compliance with the following standards and regulations:FDA/CDRH This product is tested and complies with 21 CFR, Subchapter J, of the Health and Safety Act of 1968 US 21 CFR 1040.10Table of Contents1.Introduction & Overview – 30.5 Wind Sensor (6)1.1.Overview (6)2.Specifications (7)3.Unpacking & Installation (8)3.1.Unpacking (8)3.2.Deployment (9)Tripod / Pipe top Installation: (9)3.3.Input / Output Connections (10)3.4.Operational Checkout (11)3.5.Maintenance (11)3.6.Setting Magnetic Declination (11)er Selectable Options (12)er Interface (13)6.Standard Configuration (14)7.Appendix A (15)7.1.Terminal Mode Commands (15)7.1.1.H,h,? – Display Help Menu (15)7.1.2.AT – Ambient Temperature Printout Toggle On/Off (15)7.1.3.BV – Battery Voltage Printout Toggle On/Off (16)7.1.4.CV – Compass Measurement Printout Toggle On/Off (16)7.1.5.ID – View / Set Instrument ID (16)7.1.6.MA – View / Set Modbus Address (16)7.1.7.ME – Metric or English Units (17)7.1.8.SU –Wind Speed Units (17)7.1.9.TU –Temperature Units (17)7.1.10.MD –Magnetic Declination (18)7.1.11.OI –Output Interval (18)7.1.12.ST – Serial Trigger (19)7.1.13.RT – Output Record Type (19)7.1.14.RV – Software Version Number (19)8.Modbus (20)8.1.Modbus operation: (20)3X Registers (20)4X Registers (20)9.Appendix B (21)9.1.Theory of Operation (21)1. Introduction & Overview – 30.5 Wind Sensor1.1. OverviewThe 30.5 Wind Sensor provides measurements of wind speed and wind direction in a single, compact, rugged unit. It integrates a folded-path, low-power sonic anemometer. It also includes an internal compass that allows for automatic alignment of wind direction to magnetic north, regardless of the sensor’s orientation.The small footprint and power efficiency of the 30.5 make it ideal for remote regions, urban environments, air quality networks, construction/remediation sites, and other network applications. The sensor works well in permanent (cooperative weather networks, schools, public information dissemination) or temporary (emergency response, audit, research program support) installations.Designed for maximum portability and utility, the 30.5 is well suited for rapid deployment and use by one person under all conditions. The unit may be mounted on a tower, tripod, or vehicle mast. Data outputs are a serial, digital message as well as simple analog voltage outputs that can be interfaced to most data logging systems.2. SpecificationsPARAMETER SPECIFICATION Wind Speed Operating Range 0 to 60 m/s (0 to 134 mph)Wind Speed Accuracy Digital outputs:±0.5 m/s (1.1 mph) or 5% of reading, whichever is greater Analog output:Digital accuracy +/-1mVWind Speed Resolution 0.1 m/s (0.1 mph) Wind Speed Starting Threshold 0.1 m/s (0.1 mph) Wind Direction Range 0 to 360 degreesWind Direction Accuracy Digital outputs:±5° (including Compass) Analog output:Digital accuracy +/-1mVWind Direction Resolution 1.0°Alignment Compass Accuracy ±2°Alignment Compass Resolution 1°Measurement Rate Output 1 HzSignal Output Types RS-232, RS-485, and 0-1VDCMax Cable Lengths RS-232: 15M (50FT)RS-485: 1230M (4000FT) Analog: 100M (325FT)Power Supply 9-36 VDC, current draw 40mA @ 12 VDC typical Operating Temperature -40 to +60 °C (-40 to +140 °F)Operating Relative Humidity 0 to 100%Dimensions 6 inches (152 mm) diameter, 11 inches (279 mm) height Shipping Weight 6 pounds (2.72 kg) (including packaging)3. Unpacking & Installation3.1. UnpackingAny damages incurred to the equipment during shipping are the responsibility of the carrier. If any damage to the shipment is noticed before unpacking, a claim must be filed with the commercial carrier immediately. Please follow any special unpacking instructions provided by the carrier as items are carefully removed from the containers and inspected. It is recommended to document and photograph all damaged packages and items before, during, and after unpacking them.Unpack the 30.5 and accessories and make a visual inspection of the contents; contact the supplier if anything is missing. The 30.5 Weather Sensor ships with the following items:∙30.5 Wind Sensor.∙Calibration certificate.∙Operation manual (this document).Optional Accessories that may be purchased include:∙2954 ¾” IPS pipe vertical mounting adaptor∙WeatherView SoftwareThe required 10624 signal cable is sold separately. It is available in 5M, 12M and 25M lengths. Inquire with Met One Sales or Service groups for other length cables.Contact Met One Instruments (see the Technical Support section at the beginning of this manual) to arrange for any replacement items needed.Please keep the carton(s) and associated packing materials for reuse.3.2. DeploymentTripod / Pipe top Installation:The 30.5 can be quickly and easily deployed on top of a Met One 905 tripod or any other vertical ¾” IPS pipe using the optional 2954 vertical mount.3.3. Input / Output Connections10624 Cable Wire Color Designations:RED POWER POSITIVE (9-36VDC, 40mA nominal @ 12VDC)BLK POWER COMMONBLU ANALOG COMMONGRN SIGNAL COMMONWHT RS-232 TXBRN RS-232 RXYLW RS-485+GRY RS-485-ORN WIND SPEED ANALOG OUT 0-1VDCVIO WIND DIRECTION ANALOG OUT 0-1VDCWHT/BRN SHIELD (must be grounded for transient protection to function) Warning: Unused wires should be isolated and tied back. Take care that wires do not touch each other while power is applied or damage to sensor may occur.Maximum Cable Length Considerations:The maximum recommended cable length depends on the communication protocol to be used:RS-232 50FT maximumRS-485 4000FT maximumANALOG 300FT maximum3.4. Operational CheckoutConnect the 30.5 serial or analog signal wires to a data logger or recording device. Connect power to the sensor cable per wiring diagram in section 3.3. The 30.5 will automatically start measuring wind speed and direction and outputting data on both the serial and analog outputs. Any connected recording electronics should start displaying or recording measurements from the 30.5. Verify the data seems reasonable by comparing it to data from a local weather source. If the data looks OK, the unit is in operation. If data is questionable, contact Met One Instruments, Inc. Service Department for further guidance (see the Technical Support section at the beginning of this manual).3.5. MaintenanceThe unit has no moving parts and therefore requires no periodic maintenance for wear items. It is recommended that the data be checked every 6 -12 months to be sure there has been no failure of any of the electrical components. This can be done by placing a small container (at least 12inch diameter) over the sensor to zero check the wind measurement. The wind readings can be checked against a collocated wind sensor. The 30.5 sensor can also be returned to Met One for wind tunnel verification / calibration. 3.6. Setting Magnetic DeclinationThe internal compass automatically corrects the wind direction in the 30.5 to magnetic North. This means that the unit will not require directional alignment or orientation upon deployment.If it is necessary to measure wind direction referenced to True North it is important to understand and know the magnetic declination of the area in which the sensor is being operated. The declination in the 30.5 is factory set at zero degrees. To change this, refer to the MD command instruction in section 7.1.10 for setting the Magnetic Declination.4. User Selectable OptionsThe following User Defined Options can be set following the instructions detailed in Appendix A.AT Ambient Temperature Printout Toggle On/OffBV Battery Voltage Printout Toggle On/OffCV Compass Reading Printout Toggle On/OffID View / Set Instrument IDMA Set MODBUS AddressMD Set Magnetic DeclinationME Metric or English UnitsOI Set Output IntervalRT Output Record TypeRV Display Firmware Version NumberST Set Serial Trigger AddressSU Set Wind Speed UnitsTU Set Temperature UnitsQ Quit Terminal Mode and Save changes5. User InterfaceThe output of the 30.5 is a fixed length, comma delimited, serial data stream. The serial output is factory set for 9600 baud, no parity, 8 data bits, 1 stop bit, and no flow control. The output interval default is once per second. This may be changed using the OI command (see Appendix A). The data is easily viewed and can be displayed and captured using Met One Instruments’ Comet Software or other terminal communication program.An example of the standard output format is shown below:000.6,272,U0,*02257 CR/LFEach parameter is a fixed length with leading zeros separated by a comma. The string terminates with a Carriage Return and Line Feed. Field parameters are defined as: 000.6,272,+23.1,12.7,090,U0,*02257 CR/LFWS,WD,AT,BV,COMP,CONFIG,CheckSumNote thatThe wind speed and temperature units can be changed with the SU and TU terminal commands, respectively. Please refer to Appendix A for more information. NOTE: Ambient Temperature, Compass reading, and Battery Voltage values are OFF by default in the output string, and can be added using the AT, CV, and BV commands, respectively.; see Section 7.1.2 for details and an output string example.A check sum parameter is added to the end of the message (ex: *02257).The check sum is the addition of all the characters from the start of the message through the first character preceding the asterisk (*). The check sum is expressed as a decimal number. This is a 16-bit sum and should not overflow past 4 digits given the number of characters in the output string.Polled data mode (RS232 or RS485)The sensor can be set for polled data mode instead of continuous serial output by setting the OI command to Zero and using the serial trigger string to request a data string. Refer to the ST terminal command in Appendix A for instructions on setting the Serial Trigger.6. Standard ConfigurationSerial InterfaceThe serial interface is fixed at 9600 Baud and configured for No Parity, 8 Data Bits and 1 Stop Bit, with no flow control.Analog InterfaceThe analog outputs for Wind Speed and Wind Direction are fixed at 0-1VDC.Wind SpeedThe Wind Speed unit choices are m/s or mph. The default is M/S. The Speed range for M/S is 0-60. The Speed range for MPH is 0-134.TemperatureThe Temperature unit choices are Degrees C or Degrees F. The default is Degrees C. The range for Degrees C is -40 to +60, the range for Degrees F is -40 to +140.7. Appendix A7.1. Terminal Mode CommandsRS232 / RS485 Terminal Mode CommandsTerminal mode is activated by entering three carriage return characters within a 2 second period. Terminal mode times-out after 2 minutes of inactivity.Successful entry into Terminal Mode will return an asterisk prompt:7.1.1. H,h,? – Display Help MenuAT - Temperature Printout Toggle On/OffBV - Battery Voltage Printout Toggle On/OffCV - Compass Heading Printout Toggle On/OffID - View / Set Instrument IDMA - Set MODBUS AddressMD - Set Magnetic DeclinationME - Metric or English UnitsOI - Set Output IntervalRT - Output Record TypeST - Set Serial Trigger AddressSU - Set Speed UnitsTU - Set Temperature UnitsRV - Display Firmware Version NumberQ - Quit command mode and save any changesNOTE: The commands noted in this appendix will change both the RS232 and RS485 outputs.7.1.2. AT – Ambient Temperature Printout Toggle On/OffThis command enables or suppresses the Battery Voltage reading in the serial string output. COMMAND RESULTAT<cr> Report current settingAT0<cr> Ambient Temperature Measurement removed from serial output000.0,000,M0,*02112AT1<cr> Ambient Temperature Measurement enabled in serial output000.0,000,+024.5,M0,*023447.1.3. BV – Battery Voltage Printout Toggle On/OffThis command enables or suppresses the Battery Voltage reading in the serial string output. COMMAND RESULTBV<cr> Report current settingBV0<cr> Battery Voltage Measurement removed from serial output000.0,000,+024.5,045,0970.5,000.00,0000,M0,*02112BV1<cr> Battery Voltage Measurement enabled in serial output000.0,000,+024.5,045,0970.5,000.00, 0000,12.0,M0,*023447.1.4. CV – Compass Measurement Printout Toggle On/OffThis command enables or suppresses the Compass Reading in the serial string output. COMMAND RESULTCV<cr> Report current settingCV0<cr> Compass Measurement removed from serial output000.0,000,+024.5,045,0970.5,000.00, 0000,12.0,M0,*02344CV1<cr> Compass Measurement enabled in serial output000.0,000,+024.5,045,0970.5,000.00, 0000,12.0,240,M0,*02547.1.5. ID – View / Set Instrument IDRead or Set the Instrument IDCOMMAND RESULTID<cr> Report the Instrument ID setting (provides help)ID XX<cr> Set Instrument ID to number from 1 to 997.1.6. MA – View / Set Modbus AddressRead or Set the Modbus AddressCOMMAND RESULTMA<cr> Report the Modbus Address setting (provideshelp)MA XX<cr> Set Instrument ID to number from 1 to 247.Setting this value to 0 will disable Modbus.7.1.7. ME – Metric or English UnitsThis command will set all units in the serial port’s output to Metric or English COMMAND RESULTME<cr> Report Units settingME0<cr> Set Units to Metric (Default):WS: m/sAT: Deg CME1<cr> Set Units to English:WS: MPH,AT: Deg F7.1.8. SU –Wind Speed UnitsRead or Set this serial port’s output Units for Wind SpeedCOMMAND RESULTSU<cr> Report Units settingSU0<cr> M/SSU1<cr> MPH7.1.9. TU –Temperature UnitsRead or Set this serial port’s output Units for TemperatureCOMMAND RESULTTU<cr> Report Units settingTU0<cr> FahrenheitTU1<cr> Celsius7.1.10. MD –Magnetic DeclinationThe automatic alignment compass in the 30.5 sensor provides Wind Direction automatically adjusted to MAGNETIC north. Software in the Interface allows the setting of a declination angle to correct the Wind Direction output to TRUE north. It is recommended that this procedure be done in the lab but can be done in the field as well. Once the declination angle is set in the sensor, it is stored in non-volatile memory, and does not have to be reset each time the sensor is fielded. The declination angle must be reset only if the system is used in a different geographical location separated by many miles from the location where the declination was originally set.It is suggested that the magnetic declination be determined before performing this calibration. Visit the following web site for help in determining the correct declination for the installation site:/geomag/declination.shtmlClick “Compute your declination”. On the next page, enter either zip code, or select country and city, then click “Get Location” and then “Calculate”. Alternatively, longitude and latitude can be entered, and then click “Calculate”. Declination is reported in Degrees, Minutes and Seconds. Divide minute’s value by 60 to get decimal fraction of degrees (I.E. 50 minutes = 0.8 degrees). If the declination needs to be adjusted, please use the MD command as shown below.Read or Set the Magnetic DeclinationCOMMAND RESULTMD<cr> Report Magnetic Declination settingMDXX.X<cr> Set Declination to XX.X DegreesNote: West declination values are entered and reported as negative values.7.1.11. OI –Output IntervalRead or Set the Output Interval for this serial portCOMMAND RESULTOI<cr> Report Output Interval settingOI0<cr> For Serial Trigger (Address must be set with ST command).OI1<cr> Sensor Output every 1 second (Default)OI2<cr> Sensor Output every 2 secondsOI3<cr> Sensor Output every 5 secondsOI4<cr> Sensor Output every 15 secondsOI5<cr> Sensor Output every 30 secondsOI6<cr> Sensor Output every 60 seconds7.1.12. ST – Serial TriggerRead or Set the Serial Trigger character string (Poll command) COMMAND RESULTST<cr> Report Serial Trigger string setting (provides help)ST XXXXXX<cr> Set Serial Trigger7.1.13. RT – Output Record TypeRead or Set the Output Record type.COMMAND RESULTRT<cr> Report Output Record TypeRT1<cr> Set Output Record Type to Met Record format (default). RT2<cr> Set Output Record Type to AIO format for compatibilitywith legacy AIO 102780 systems.7.1.14. RV – Software Version NumberReport the current Software Version NumberCOMMAND RESULTRV<cr> Report current Software Version8. Modbus8.1. Modbus operation:The 30.5 can be queried for data using the Modbus RTU protocol. The 30.5 will automatically detect a Modbus data request via its standard RS-232 or RS-485 interface, and will change to Modbus mode, ready to send out data as requested by a connected Modbus Master.If the 30.5 is to be used as a Modbus device, it is recommended to set the Output Interval (OI) command to 0 (zero) to turn off the 1/second output, as shown in section 7.1.11. This will prevent any serial traffic conflicts.The 30.5 can be assigned a Modbus address between 1 to 247, which allows it to be addressed on a multiple device network. Setting the Modbus address to 0 will disable the Modbus functionality of the 30.5. The 30.5’s current measurement data can be polled via Modbus using the 3X and 4X register addresses: 3X RegistersModBus Name Addr Type PointsMB_123456 = 0 float 2 Known value for easier Byte Order configurationMB_SN = 2 Char 5 Serial Number StringMB_Revision = 7 char 20 39 Char + Zero Terminator word aligned to 40 bytesMB_WS = 100 float 2 Wind SpeedMB_WD = 102 float 2 Wind DirectionMB_AT = 104 float 2 Ambient TemperatureMB_Batt = 114 float 2 Supply VoltageMB_Comp = 116 float 2 Compass Heading4X RegistersModBus Name Addr Type PointsMB_Byte_Order = 0 Int 1 1 thru 49. Appendix B9.1. Theory of OperationWindThe Met One 30.5 sonic anemometer operates on the principal that the speed of the wind affects the time it takes for sound to travel from one point to a second point. If the sound is traveling in the direction of the wind, the transit time is decreased. If the sound is traveling in a direction opposite the wind, the transit time is increased. This is used to measure air movement in two perpendicular axes, which are used to calculate Wind Speed and Wind Direction.Ambient TemperatureThe temperature sensor in the 30.5 measures air temperature for the purpose of calculating the wind measurements only. It is not designed to comply with EPA or WMO ambient temperature measurement guidelines.Automatic Alignment CompassThe internal compass module is low power and compact. It employs a pair of magneto-resistive sensors, which change with varying magnetic field strengths, to sense the Earth’s magnetic field.The 30.5 microprocessor measures the output of the internal compass and then corrects the wind direction data for the orientation of the sensor. The output of the 30.5 wind direction is relative to magnetic North. A user programmable value of Magnetic Declination may optionally be entered through terminal mode. This enables wind direction output relative to True rather than Magnetic North.。
GFW15矿用风速传感器使用说明书
GFW15矿用风速传感器执行标准：Q/SDBA003-2012GB3836-2010使用说明书山东三大博安测控技术有限公司20201212年7月目录一、概述 (1)二、主要技术参数 (2)三、传感器工作原理简介 (3)四、安装方法 (4)五、使用操作 (5)六、维护和修理 (8)七、运输与贮存 (8)八、故障分析与排除 (9)九、随机配件 (10)一、概述GFW15矿用风速传感器是依据MT448-2008《矿用风速传感器》和GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的标准制造，符合Q/SDBA003-2012产品标准，防爆标志为ExibI（矿用本质安全型）。
本产品主要用于煤矿井下各种坑道、风口、扇风机井口等处风速的检测，以确保煤矿的安全生产。
传感器为本质安全型，是一种智能型检测仪表，环境适应性强，安装调试方便，经国家防爆检验机关进行联机检验后，可与国内各类煤矿监测监控系统配套使用。
1、使用环境条件a）工作环境温度：0～40℃b）相对湿度：≤98%c）大气压力：80～110Kpad)机械环境：无显著振动和冲击的场合；e)煤矿井下有甲烷及煤尘爆炸性混合物，且无破坏绝缘的腐蚀性气体的场合。
2、型号命名G F W15测量范围超声波漩涡式风速传感器3、电缆参数电缆型号：MHYV1×4×7／0.52参数：电阻≤12.8Ω/km，电容≤0.06μF/km，电感≤0.8mH/km4、防爆形式及标志本产品防爆型式为矿用本质安全型，防爆标志为ExibI。
5、外形尺寸及重量外形尺寸（长×宽×高）：307mm×131mm×82mm(如图1所示)；质量：1.1kg±0.1kg图1：传感器外形尺寸二、主要技术参数1、工作电压：21.5V，波动范围12V～24V(DC)2、工作电流：≤50mA3、测量范围：风速0.4～15m/s4、允许误差：≤±0.3m/s5、重复性误差：显示数值X±1%6、输出方式：频率信号输出，200Hz～1000Hz7、传输距离：传感器使用电缆标称截面积为1.5mm 2时，传感器与关联设备的传输距离2km8、遥控器：普通1.5V 五号干电池2节遥控范围3m9、防爆形式：ExibI （矿用本质安全型）10、本安参数：Ui ：21.5V I i ：50mA Ci ：0μF Li ：0mH11、防护等级：IP54三、传感器工作原理简介根据卡曼涡街理论，在无限界流场中,垂直于流向插入一根非流线形阻力体(即旋涡发生体)。
GFW15矿用风速传感器说明书
（1） 上电后，用示波器测量线路板插脚的 TD1 端子，调节 W301 使得测量的波形如图 9
所示，频率为 147.8KHZ 左右；
图9
（2） 用示波器测量 VD302 的正极，调节 W302 使得测量的波形为标准的正弦波，且幅度 值为最大。
● 恢复默认参数状态 在仪器调节错乱不易进行调节情况下，可按遥控器“功能”键使仪器显示“q ”，
2.7 最大传输距离：传感器到分站的最大传输距离：2km（使用 MHYVRP 电缆，导体截
面积 1.5mm2, 分布电感<0.8mH/km，分布电容<0.06μF/km，电阻<12.8Ω/km）mA
2.9 防爆类型
防爆型式：矿用本质安全型
徐州江煤科技有限公司
3、调试方法
● 软件调节 （1） 调灵敏度
此项一定要在线性调节之前完成，将仪器按正确位置放入标准风洞内，将风洞内风速 调节至 6.0 m/s，按遥控器“功能”键使仪器显示“J×.×.”，再按遥控器“增加”或“减 小”键，使仪器显示“J6.0.”，此时按遥控器“确定”键，灵敏度调节完毕。 （2） 线性调节
GFW15 矿用风速传感器
使用说明书
执行标准：GB3836-2000、MT448-2008、Q/JMKJ1035-2010
徐州江煤科技有限公司
二○一○年二月
GFW15 矿用风速传感器使用说明书
*安装、使用产品前，请仔细阅读产品使用说明书*，谢谢！ 警告！
严禁在井下带电开盖！ 维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！ 本产品不得随意与其它未经联检的设备连接！
调节完灵敏度后， a) 在风洞内风速调节至 9.0 m/s 时，按遥控器“功能”键使仪器显示“××.×.”(注
GFW风速传感器使用说明书-精选文档
机械损伤，提高整机的密封性，延长了仪器使用寿命。咨询：四零零零八六零五三七
*稳定性好：本仪器根据卡曼涡街理论测量的风速稳定可靠。 *兼容性好：本仪器可由红外遥控器灵活设置多种输出信号制式，几乎可以与国内所有类型的分站连接。
*外观精巧、结构简单：本仪器电路板采用贴片式焊接，外观轻巧美观，结构精致合理，密封性极好，便于安装
用时只要把传感器的电缆与系统的电源联上即可。
2、安装 实际使用前，一般可进行简单测试。本机出厂时已设置好参数，接线完成后，即可通电。在无风状态，风速显 示为零，然后对准探头进风口吹风，本机即刻显示一定风速。 安装时，把传感器牢固地安装在测量位置，不 能晃动，注意探头进风方向，有三角柱体侧为进风口。接入电源及输出线，即传感器电缆。
接收电路；数据存储电路等组成。 电源电路：
稳压电路由稳压器M1、二极管VD001、电容C000～C003、C307～C309等组成。外接本安电源经稳压后
，给各电路供电5V，D102为电源反相集成块7660，将＋5V电压反相输出－5V电压供精密运算放大器D302使 用。
GFW风速传感器结构特征与工作原理
GFW风速传感器结构及原理
超声波调制原理： 根据卡曼涡节理论，在无限界流场中垂直插入一根无限长的非线性阻力体（漩涡发生体）时，则在一定的 雷诺数范围内（RED=200～50000），阻力体下游会产生两排交替的、内旋的漩涡列，而其漩涡率正比于流速 。 微处理电路： 此电路由集成微机芯片（单片机）D101及晶振JZ1、电容C101、C102组成。它完成数据的采集、运算、 处理、控制、输出等功能。
GFW风速传感器概述
GFW风速传感器产品特点
*微电脑处理芯片：采用新型单片微机和高集成数字化电路，使电路结构简单、性能可靠，便于维修调试。 *灵敏度高：高性能的传感器元件加上仪器内部软件的自动非线性补偿使得仪器对风速的检测具有较高的灵敏度
海林自控风速传感器通信协议说明书
HL-SDS-X风速传感器通信协议1、数据格式1.1 数据格式：起始位 1 位，数据位 8 位，停止位 1 位，无/偶校验（默认无校验）1.2 通信速率：9600 /19200 Bit/s （默认 9600）2、通信方式2.1 通信协议： MODBUS-RTU2.2 命令码： 03 / 06 /162.3 通讯地址： 1~64 拔码设置2.4 内部寄存器地址说明2.5 MODBUS-RTU 协议：03 功能码：读取寄存器数据主机查询帧结构：从机应答帧结构:例如：读取当前风速值发送：返回：*风速值=0x041 /100=1050/100=10.5 m/s06：写单个寄存器数值主机设置帧结构从机应答帧结构:应答帧主机设置数据包一样，表示设置成功例如：设置管道面积 0.123 平方米主机设置帧：01 06 00 66 00 7B 29 f6从机返回帧：01 06 00 66 00 7B 29 f6从寄存器表查看，管道面积地址为 40106 （针对 PLC 等表示方法），十进制为 0x66需要写入的数据为：0.123，放大 1000 倍＝123，十六进制 0x007B16：连续写多个寄存器数值主机设置帧结构：从机应答帧结构:例如：需要设置数据：管道面积＝0.123 刷新速度＝1 秒线性修正＝1（不修正），信号切除＝0.15m/s 写入的数据应该为：管道面积＝123，刷新速度＝10，线性修正＝1000，信号切除＝15共需要写入的寄存器个数为：4主机发送设置帧为：01 10 00 66 00 04 08 00 7b 00 0a 03 e8 00 0f ad 80从机应答:01 10 00 66 00 04 21 D52.6 错误检测1. 命令码错误错误代码：0x012. 寄存器地址错误错误代码 0x023. 数据长度错误错误代码：0x034. 数据校验错误错误代码：0x04发生数据错误时，返回2.7 CRC16 计算可下载 Modbus_RTU 协议，其中有 CRC16 计算的方法及源代码,可通用,查表或计算方式均可查表法速度快,篇幅有限这里暂不引用举例,可自己查阅相关资料, 下面为直接计算法unsigned int crc16(unsigned char *addr,int num){unsigned int crc=0xffff;unsigned char i, p;for(p=0;p<num;p++){ crc = crc^(*addr++);for(i = 0;i<8;i++) {if(crc & 0x0001) crc = (crc>>1)^0xa001; elsecrc >>= 1;}}return(crc);}3．地址设置：常用问题及检查方法设备无法连接到 PLC 或电脑可能的原因：1)电脑有多个 COM 口，选择的口不正确。
F6100系列风速传感器产品说明书
风速传感器（型号：F6100）使用说明书版本号：1.0实施日期：2017.09.20郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。
感谢您使用本公司的系列产品。
为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。
如果您没有依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。
因此，本公司保留任何产品改进而不预先通知的权力。
使用本说明书时，请确认其属于有效版本。
同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司F6100系列风速传感器产品简介F6100是炜盛科技基于热线技术开发的一款风速传感器。
该传感器利用量热原理，具有体积小，重量轻，响应快等特点。
该传感器不含可动部件，惯性极小，特别对于极微小的风速具有良好的响应，适用于微风段的测量。
F6100风速传感器采用模拟电压输出方式，仅有3支引脚，小巧轻便，易于组装，有利于客户快速部署应用。
性能参数产品型号F6100量程①0.5、1、2、3、5、10m/s最小典型值最大单位满量程输出② 4.30 4.50 4.70V零流量输出②0.30.500.70V输出阻抗-200-Ω工作电压 5.0512.0V工作电流8090140mA分辨率③-±5±10‰F.S反应时间0.13S工作温度-25-65℃储存温度-40-90℃管脚功能1VCC 2GND 3OUT图1：传感器尺寸图产品特点温漂低稳定可靠超快响应高灵敏度抗电磁干扰应用场所便携仪器管路检测医疗卫生现场控制新风系统1提供0-100m/s之间任意量程，0.5、1、2、3、5、10m/s为常规量程，其他量程收定制费。
风速仪操作说明书
风速仪操作说明书本操作说明书适用于风速仪的正确操作和使用方法，请仔细阅读并按照说明逐步操作。
一、产品概述风速仪是一种用于测量风速的便携式仪器。
它可广泛应用于气象观测、环境监测、风能评估等领域。
本风速仪采用先进的传感器技术和数字显示屏，具有测量准确、操作简单、便携轻巧等特点。
二、产品组成1. 主机：包含显示屏、按键等控制元件，用于显示和设置相关参数。
2. 风速传感器：测量空气流动引起的风速，并将数据传输给主机。
三、操作步骤1. 打开风速仪电源在使用前，确保风速仪已安装好电池并连接好传感器。
按下主机上的电源按钮，屏幕将显示倒计时，等待其完成后进入工作模式。
2. 选择测量模式风速仪具有多种测量模式，如实时测量、最大/最小值记录等。
通过按键切换功能，选择所需的测量模式。
3. 定位传感器将传感器插入待测的气流中，确保传感器正对流动的空气，并保持传感器与气流垂直。
注意避免遮挡或干扰传感器的因素。
4. 进行测量在正确的位置放置传感器后，等待几秒钟以确保测量结果的稳定性。
屏幕将显示当前的风速值，并根据选择的模式记录最大或最小值。
5. 停止测量完成测量后，按下电源按钮，屏幕将显示测量结果的统计信息，如平均值、变化范围等。
6. 关闭风速仪长按电源按钮，风速仪将关闭电源。
若不使用风速仪，请及时取下电池以延长电池寿命。
四、注意事项1. 在进行测量前，请确保传感器和测量环境干净、无异物。
2. 风速仪应避免受到强烈的冲击和挤压，以免损坏仪器。
3. 避免使用风速仪在高温、湿度或有腐蚀性气体的环境中，以确保安全和准确性。
4. 风速仪不具备防水功能，请避免在雨天或潮湿环境中使用。
5. 请定期校准风速仪以确保测量结果的准确性。
五、维护保养1. 定期清洁风速仪的外壳和传感器，可使用干净的软布擦拭。
2. 若长时间不使用风速仪，请取下电池以避免漏电损坏仪器。
3. 如发现仪器异常或功能失效，请联系售后服务中心进行修理或更换。
注意：本产品使用教程仅作为操作参考，如需更多详细信息，请参阅配套的用户手册。
超声波风速风向传感器产品说明书
485型风速风向仪说明书Ver1.0第1章产品简介1.1产品概述超声波风速风向仪，是一款基于超声波原理研发的风速风向测量仪器，利用发送的声波脉冲，测量接收端的时间或频率差别来计算风速和风向。
整机外壳采用ABS材质，具有重量轻、没有任何移动部件、坚固耐用的特点，而且不需维护和现场校准，能同时输出风速和风向。
可以与电脑、数据采集器或其它具有RS485相符合的采集设备连用。
被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风向测量。
1.2主要参数参数技术指标风速测量范围0~60m/s风速测量精度±2%风向测量范围0~360°风向测量精度±3°响应时间小于5秒波特率9600通讯端口RS485供电电源12VDC工作电流70mA运行温度-30~80℃工作湿度环境0~100%RH（15~95%RH）第1页1.3功能特点◆无启动风速限制，零风速工作，无角度限制，360°全方位，可同时获得风速、风向的数据；◆无移动部件，磨损小，使用寿命长；◆采用声波相位补偿技术，精度高，响应速度快；◆采用随机误差识别技术，大风下也可保证测量的低离散误差，使输出更平稳；◆工程塑料外壳，设计轻巧，携带轻便，安装、拆卸容易◆信号接入方便，支持485-RTU；◆不需维护和现场校准。
第2章硬件连接2.1设备安装前检查安装设备前请检查设备清单：名称数量高精度传感器1台风向485线1条12V防水电源1台（选配）第2页USB转485设备1台（选配）保修卡/合格证1份外形展示：第3页2.1.1接线方式线色说明2电红色电源正源黑色电源负通信黄色485A绿色485B出厂默认提供0.6米长线材，客户可根据需要按需延长线材或者顺次接线。
2.2安装方式第4页采用法兰安装，螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上，底盘的圆周上开四个的安装孔，使用螺栓将其紧紧固定在支架上，使整套仪器保持在最佳水平度，保证风向数据的准确性，法兰连接使用方便，能够承受较大的压力。
WFS 风速传感器使用说明书
WFS 系列风速传感器使用说明书[ WT-197V2.0 ]-1--4--2--3-WFS-1型风速传感器应用典型三杯式设计，由壳体、风杯、和电路模块等组成。
本产品通过风杯和进口轴承及其附件的配合，将风的流速转换成机械转速，再通过内部非接触式磁传感应换成电信号，实现对风速的电信号检测。
本产品壳体采用改良型工程塑料注塑成型，美观大方、耐热、耐低温、防水耐腐蚀、电气性能优良。
广泛用于铁路、港口、码头、电厂、索道、环境、养殖、农业、节能监测、工程机械等领域。
测量范围：1.0～60m/s准 确 度：＜30m/s±(0.5＋0.05v) ≥30m/s±5％ 起动风速：＜0.1m /s 工作电压：DC12-36V 响应时间：＜0.5s环境温度：-20℃～ +70℃ 湿度： 20%-90%RH (25℃不结露）-6-WFS-15.2 信号输出航插座引脚定义1：电源+2：4~20MA 3：NA 4：NA 5：GND例、WFS-1-3 表示信号输出为0-5V 。
5.1 产品选型及引脚定义WFS-2-2 接线定义4～20mA 0～5V Rs4851234厂家型号 输出型号代码 输出型号类型5.3 MODBUS RTU 通讯协议5.3.1参数说明我公司对外输出的通讯采用标准modbus 的RTU 协议。
串口通信方式：RS485通信参数设置：波特率:9600 数据位:8 停止位:1 校验位:无通信超时:建议设置50ms 以上轮询间隔:建议设置50ms 以上5.3.2消息说明接收的命令字格式如下：字节序号 类别 内容 说明 备注0102030405060708消息头可变消息尾XX 030001XX XX XXXX仪表地址 功能码 寄存器地址H 寄存器地址L 数据长度H 数据长度L 根据仪表系统参数设置固定固定根据每台仪表的需要设置随数据的变化而变化CRC16校验码当仪表接收到正确的命令字后，开始回传正确的数据，命令格式如下：字节序号 类别 内容 说明 备注010203消息头回传的数据消息尾仪表地址 功能码 数据长度数据1(风速)数据2(风级)数据3根据仪的地址设置固定 根据每台需要来040506070809XX 03XX H L H L H L ……………………XX XXWFS-2-3 接线定义 WFS-2-4 接线定义数据的长度和每个数据代表的含义根据每台仪表的情况来确定随数据的变化而变化CRC16校验码本产品属精密电子产品，正确的维护保养有助于保护仪器性能、延长传感器的使用寿命，应注意下列几点:1、按说明书要求正确使用，接线有误可能导致传感器损坏.2、轻拿轻放，误压，否则导致产品结构变形损坏，或精度降低。
