密胺餐具的生产工序
密胺餐具生产工艺
密胺餐具生产工艺
密胺餐具是一种高温耐磨、耐化学腐蚀的塑料制品，广泛用于餐饮行业以及家庭生活中。
密胺餐具的生产工艺主要包括原料准备、制备成型、热压成型、加工修整等多个环节。
首先，原料准备是密胺餐具生产的第一步。
密胺餐具的主要原料是尿素、麦饭石和胺类溶液。
其中，尿素是餐具密胺树脂的主要成分，能够提供餐具的硬度和耐磨性；麦饭石是填充剂，能够增强餐具的硬度和耐磨性；胺类溶液是催化剂，能够促进树脂的固化反应。
其次，制备成型是密胺餐具生产的关键步骤。
在制备成型过程中，需要将原料均匀混合，以确保餐具的质量稳定。
混合后的原料需要进行脱泡处理，以去除空气泡沫。
然后，将混合后的原料送入模具中，进行初期成型。
热压成型是密胺餐具生产的核心环节。
初期成型的餐具需要经过高温和高压的作用，使树脂固化，形成密胺餐具的最终形状。
热压成型的过程可以分为加热、加压和冷却三个阶段。
在加热过程中，将餐具模具加热至一定温度，使树脂开始熔化。
然后，进行加压，将树脂均匀地填充到模具中，形成餐具的形状。
最后，在冷却过程中，使树脂迅速固化，从而固定餐具的形状。
最后，加工修整是密胺餐具生产的最后一步。
在热压成型后，密胺餐具需要经过去模、修整、抛光等工艺，去除表面的毛刺和不平整，使餐具更加美观。
此外，还需要对餐具进行检验，确保质量合格。
综上所述，密胺餐具的生产工艺包括原料准备、制备成型、热压成型和加工修整等多个环节。
通过合理的工艺流程和严格的质量控制，可以生产出质量稳定、外观精美的密胺餐具。
仿古密胺餐具的加工方法与设计方案
本技术具体涉及一种仿古密胺餐具的加工方法，具体包括模具准备、花纸准备、模具预热、原料压制成型、花纸成型以及加金成型的过程；本技术中对模具进行加工处理，使得模具的亮雾效果明显、亮雾分界清晰，制得的产品效果更加美观，同时对贴花过程的使用到的花纸进行加工处理，使得花纸能够准确的复制到模具上，使得模具图案与花纸图案完全吻合，减少误差，达到仿古餐具的效果。
权利要求书1.一种仿古密胺餐具的加工方法，其特征在于，具体包括如下步骤：S1、模具准备：模具依次经过CNC电脑锣加工、抛光处理以及利用盐酸腐蚀进行亮面和雾面划分后予以电镀形成亮雾相间的效果，其中，亮面是凸起部分，雾面是凹陷部分；S2、花纸准备：依据模具规格以及亮面、雾面纹路进行花纸设计，烘干设计和印刷好后的花纸，利用金粉和100℃水配制成药水对花纸进行第一次擦拭，烘干后，再次利用金粉和70℃水配制成药水对花纸进行第二次擦拭，烘干后备用；S3、模具预热：将模具置于成型机上，利用成型机对经过步骤S1处理后的模具进行预热，模具预热温度为160~165℃并保持温度；S4、原料压制成型：待模具温度稳定后，将制密胺餐具的标准用料置于高周波内进行预热，使原料软化，将软化后的原料投入到成型机的位于下方的模具，利用成型机中位于上方的模具挤压原料，制成预成品；S5、花纸成型：将烘干备用的花纸沿着模具的边框进行定位后贴在经过第一次压制形成的预成品表面，并利用成型机进行第二次压制形成贴花预成品；S6、加金成型：在贴花预成品的表面依据加10~30g左右的金粉，再压制成成品，进行粗磨加工和修边处理后制得仿古密胺餐具。
2.如权利要求1所述的一种仿古密胺餐具的加工方法，其特征在于：所述模具包括纹路部分（1）和设置在纹路部分（1）外圈向外延伸的模框（2），模框（2）为八边形且八边长度均不相同，模框（2）的外圈竖直向上形成限位边（3），限位边（3）高出花纹部分3~5cm。
3.如权利要求2所述的一种仿古密胺餐具的加工方法，其特征在于：所述模框（2）的相邻两边相差3~5cm。

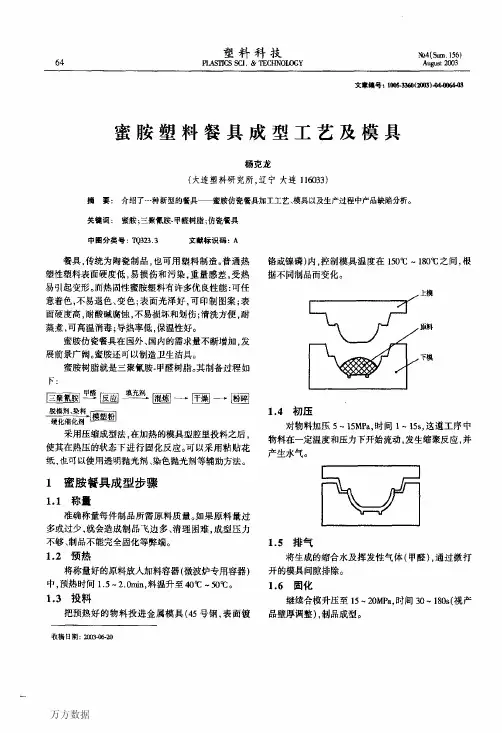

蜜胺塑料餐具成型工艺及模具
１９９２
６蜜胺成型设备参数
采用油压机，双工位、下压式，单机压力３０００ｋＮ，
工作台尺寸９００ｍｍ×９００ｒｍ，最大间距８００ｍ，滑块行
程５００ｎ¨＋介质压强３０ＭＰａ。
２钱志屏．塑料制品设计与制造（Ｍ］上海：同济大学出版社
１９９２．
ＭＤＩｌｌｄ
ａｎｄ Ｐｒｏｃ瞄ｓｉｎｇ ｆｏｒ
ｔ髓“ｐｅ咖ｒｅ
ｃｏｅ伍ｃｉ曲ｂ
ｔ｜ｌｅ
ｄｅｌｌｓ畸砒ｇｉｖｅｎ
Ｋｅｙ
ｔｅⅡ１ｐｅｒａ山陀．Ｔｈｉｓ ｒｎｅｔ量１０ｄ
ｓａｔｉｓ母ｔ｝ｌｅ
ｄｅｍａＩ】ｄ ０ｆ ｍＩＪ血ｌｅ ｉｎ８ｐｅｃｄｏｎ．
ｗｏｒｄｓ：Ｐｌａｓｔｉｃｓ；Ｄｅｎｓ时；ＤｅｔｅＩｒＩｌｉｎ“ｏｎ；ＴｅｒｎｐｅｒａｔｕＩ＿ｅ ｃ∞ｍｃｉｅｎｔ
【上接第３３页１
表３应用密度温度系数校正后的值与参考值 （２３℃时密度）的比较
样品 测定温崖
ｆ℃】
１０．１ ｔ５、６ Ａ ２０ ８ ０．９２２７７ ０．９１６３２ ０ ０ ９３１６２ ０ ９２１２ ０ ９２１６ ０ ９２３２ Ｏ．９２３３ ０ ９２３２ ０．９２１４ 一０
Ｋｅｙ啪ｒｄｓ：
Ｍｅｌ舯ｉｎｅ—ｆ曲Ｉ】ａｌｄｅｈｙｄｅ他ｓｉｎ；Ⅻｔａｄｏｎ ｐｏｒｃｅｌ血ｔａ：ｂｌ删ａｒｅ
ｏｆ ｔｌｌｅ
ｎ粕ｐｅ船ｔｕｒｅ Ｃｏｅｍｃｉｅｎｔ
ｏｆ
Ｄｅ邺ｉ毋ｏｆ Ｐｌ鼬ｔｉｃｓ
ｗＡＮＧ Ｃｈｅｎｇ—ｙＩｌｎｌ，ＺＨＡＮＧ Ｗｅｉ—ｙａｌ，ＹＡＮＧ Ｚｕｏ—ｊ耐，ＧＯＮＧ“一ｗ“，Ｕ Ｊｉｎｇ—ｈ莳 （１．ｃｈｅｌｌｌｉ皿ｌ＆Ｍｉｎｅ越Ｌ丑ｂ，ｈｌｓｐｅｃ¨０ｎ＆Ｔｅｓｄ“ｇ Ｃｅｎｔｅｒ ｆｏｒ ｈｌｄｕｓ—ａｌ ＰＩ州ｕｃｔｓ，Ｓｈ肌出ｅｎ Ｅｎ町一Ｅ）【ｉｔ １１１ｓｐｅｃｔｉｏｎ Ｑｕａｒａｎ６ｎｅ ＢｕｎＢａｕ，ＳｈｅｎｚＩｌｅｎ ５１８０４５，ｃｈｉｌｌａ；２．Ｌ０“鲳ａｎｇ ｗａｔｅｒ—ｓｕｐｐｌｙ Ｃ０．Ⅲ．，Ｓｈｅｎｚｌｌｅｌｌ ５１８１１５，ｃｈｉｎａ） Ａｔ塔缸砒ｔ：

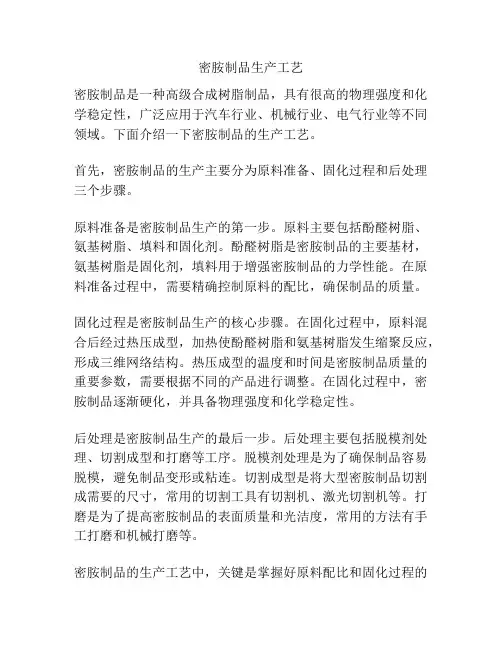

密胺制品生产工艺
密胺制品生产工艺密胺制品是一种高级合成树脂制品，具有很高的物理强度和化学稳定性，广泛应用于汽车行业、机械行业、电气行业等不同领域。
下面介绍一下密胺制品的生产工艺。
首先，密胺制品的生产主要分为原料准备、固化过程和后处理三个步骤。
原料准备是密胺制品生产的第一步。
原料主要包括酚醛树脂、氨基树脂、填料和固化剂。
酚醛树脂是密胺制品的主要基材，氨基树脂是固化剂，填料用于增强密胺制品的力学性能。
在原料准备过程中，需要精确控制原料的配比，确保制品的质量。
固化过程是密胺制品生产的核心步骤。
在固化过程中，原料混合后经过热压成型，加热使酚醛树脂和氨基树脂发生缩聚反应，形成三维网络结构。
热压成型的温度和时间是密胺制品质量的重要参数，需要根据不同的产品进行调整。
在固化过程中，密胺制品逐渐硬化，并具备物理强度和化学稳定性。
后处理是密胺制品生产的最后一步。
后处理主要包括脱模剂处理、切割成型和打磨等工序。
脱模剂处理是为了确保制品容易脱模，避免制品变形或粘连。
切割成型是将大型密胺制品切割成需要的尺寸，常用的切割工具有切割机、激光切割机等。
打磨是为了提高密胺制品的表面质量和光洁度，常用的方法有手工打磨和机械打磨等。
密胺制品的生产工艺中，关键是掌握好原料配比和固化过程的温度和时间。
合理的原料配比可以保证制品的力学性能和化学稳定性。
同时，适当的固化温度和时间可以使密胺制品的硬度和密度达到要求，避免制品存在缺陷或质量不稳定的问题。
总之，密胺制品的生产工艺是一个复杂而精细的过程。
通过合理控制原料配比、固化温度和时间，可以生产出质量优异的密胺制品。
随着工艺的不断提升和技术的不断发展，密胺制品的品质将会进一步提高，应用范围也将更加广泛。
密胺餐具厂家
现实生活中，一说到密胺餐具，可能大家都不是很熟悉，其实它就是我们常说的仿瓷餐具。
这类产品以其轻巧、美观、能耐低温、不易碎等性能，被用于餐饮行业。
那么，对购买者来说，哪里有密胺餐具厂家呢？下面就让恒久又一城酒店用品广场为您简单介绍，希望可以帮助到您！密胺餐具的生产工序有哪些：1预热程序。
用原料盒按所需生产的餐具克重称料，称好放进高调波均匀预热，让粉状的原料加热成块状。
2、素面程序。
将预热好结块的原料倒进模具，启动机械素面程序，经过高温高压、固化成型。
3、贴花程序。
将刷好罩光粉的花纸按花形剪好，按要求贴在素面成型的餐具上，花纸要贴正，贴花方位适中，让人看的美观大方，贴好花启动机械印花程序。
4、加金程序。
产品贴好花后，在产品表面均匀撒上光粉，光粉不能撒少，否则影响产品的色泽度，当然也不可撒多。
然后启动机器，在经机械的高温高压、固化，产品表面有瓷器一般的亮泽。
5、抛光程序。
产品生产出来后还要进行打磨、抛光，因为生产出来的产品有毛边，不利于人们生活的使用，容易对人的手和嘴造成伤害；所以打磨、抛光必不可少，通过打磨、抛光可以把产品的毛边去掉，使产品看起来更加美观，边口更加光滑。
6、检验、包装程序。
抛光作业，就进入了检验环节，严把质检关，应设有初检和复检，挑出不合格产品，然后进库包装。
恒久又一城酒店用品广场位于上海市嘉定区，旗下的恒久又一城酒店用品广场位于上海大虹桥商务圈，由上海大宅房地产发展有限公司全力打造，总建筑面积约7万平方米，占据着优越的地理位置，地处江桥镇未来发展的核心位置，拥有大量的消费群体。
恒久又一城涵盖酒店类用品、烘焙器具、中西餐具、布草、一次性用品、清洁用品、玻璃制品、不锈钢、酒店家具、陶瓷等经营业态，是集批发零售、展示交易、品牌加盟、商务配套、仓储物流、出口贸易等多种功能于一体的综合性的酒店用品广场。
公司还拥有商务中心、会议室、物流仓库及融资上市增值服务项目，公司凭借着齐全的设施，周到的服务，致力于构建一座互利共赢的服务平台，是酒店用品采购的首选市场。
密胺餐具的生产工艺[发明专利]
![密胺餐具的生产工艺[发明专利]](https://img.taocdn.com/s3/m/a4054099d0f34693daef5ef7ba0d4a7303766c4e.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711388075.1(22)申请日 2017.12.20(71)申请人 贺州宝兴新材料有限公司地址 542800 广西壮族自治区贺州市旺高工业园区兴业路（钟山县望高镇）(72)发明人 张万龙 (74)专利代理机构 重庆百润洪知识产权代理有限公司 50219代理人 刘立春(51)Int.Cl.C08J 7/04(2006.01)C08L 61/28(2006.01)C08L 33/02(2006.01)C08K 3/00(2018.01)C08K 3/38(2006.01)C08K 3/34(2006.01)C08K 3/22(2006.01)(54)发明名称密胺餐具的生产工艺(57)摘要本发明公开了一种密胺餐具的生产工艺，与现有技术相比，该生产工艺通过时间以及温度的有效控制在密胺餐具表面形成带有耐热纤维和耐高温ABS料的喷涂层，耐高温ABS料的加入有效提高了密胺餐具表面的耐高温性，与此同时，由于耐热纤维具有较高的熔点，通过对耐高温ABS料与耐热纤维重量比的控制，进一步提高密胺餐具表面的耐高温性，从而降低密胺餐具析出三聚氰胺和甲醛的概率，有利于提高用餐安全性。
权利要求书1页 说明书3页CN 108084475 A 2018.05.29C N 108084475A1.一种密胺餐具的生产工艺，其特征在于，包括以下步骤：步骤A1、将重量份计算1至2份的耐热纤维和3至6份的耐高温ABS料放入混合机，经过150℃至180℃的高温混合干燥后制得ABS混合料；步骤B1、将制得的ABS混合料放入反应釜加热至180℃-220℃，制得呈现熔融状态的喷涂料并将其放入喷涂生产设备内；步骤A2、将密胺粉称量后放入高频预热机，预热时间20至40秒，预热温度80℃至120℃，使得密胺粉呈现熔融状态；步骤B2、将密胺粉放入冲压成型设备的模具中，冲压成型制得餐具预成品并将其放入喷涂生产设备内；步骤C、通过喷涂生产设备将喷涂料喷涂于餐具预成品用于装食品的表面，以形成喷涂层，上述喷涂层厚度为1至3mm；步骤D、对喷涂之后的餐具预成品进行边缘剪切；步骤E、对剪切之后的餐具预成品通过打磨机进行表面打磨，制得密胺餐具成品；所述密胺粉重量百分比组成为：功能粉体2-5％、无机抗菌剂2-5％和密胺树脂90-96％，各组分之和为100％；所述功能粉体的重量百分比组成为：电气石7-35％、铁氧体12-35％、高岭土10-20％、氧化硅5-20％、氧化铝5-20％、氧化钙5-20％、聚丙烯酸2-5％和稀土1-5％，各组分之和为100％，功能粉体的平均粒径≤1微米；所述无机抗菌剂是指纳米银系抗菌粉体或纳米氧化锌。
密胺餐具生产工艺流程
密胺餐具生产工艺流程
密胺餐具是一种采用高强度、耐高温的塑料材料制成的餐具，具有耐冲击、耐磨损、耐高温、防霉菌等特点。
下面是密胺餐具的生产工艺流程。
首先，按照产品的要求，设计并制作成型模具。
模具的制作需要考虑餐具各个零部件的形状、尺寸和结构，确保产品的精度和质量。
接下来，将原料加入密胺餐具专用的搅拌机中进行混合搅拌。
原料主要包括三聚氰胺、酚醛树脂、纸浆及其他助剂。
混合搅拌的目的是将原料均匀混合，形成均质的混合物。
然后，将混合物放入预压机中进行预压。
预压是为了使混合物在模具中形成初步的形状，以便后续加工。
预压的压力和时间需要根据具体的产品要求进行调整。
接着，将预压好的餐具坯料放入热压机中进行热压。
热压的目的是让餐具坯料在高温和高压的条件下，经过一定时间的加热和压制，使其形成整体致密的结构。
热压的温度和时间需要根据具体的原料进行调整。
然后，将热压好的餐具坯料放入冷却机中进行冷却。
冷却的目的是让餐具坯料迅速冷却，固化成型，以便后续加工和组装。
最后，进行后续的清洗、打磨、组装等工艺。
清洗是为了去除表面的杂质和污渍；打磨是为了使餐具的表面光滑均匀；组装
是将餐具的不同零部件组合在一起，形成完整的产品。
总之，密胺餐具的生产工艺流程包括模具制作、原料混合、预压、热压、冷却和后续加工等环节。
每个环节的工艺参数需要根据具体情况进行调整，以确保产品的质量和性能。
生产过程中需要严格控制各个环节的工艺参数，确保产品的质量符合标准要求。
密胺餐具因其良好的性能和美观的外观，在家庭和商业场所得到了广泛应用。
密胺餐具成型生产技术流程
密胺餐具成型生产技术流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!密胺餐具，因其色彩鲜艳、质地坚固、耐热防摔等特点，在国内外市场上深受欢迎，是广泛使用的餐饮具材质之一。
密胺生产工艺
密胺生产工艺
密胺是一种高性能聚合物，具有优异的耐热性、耐化学品性和耐磨性等特点，在航空、汽车、电子、电器等领域有广泛的应用。
下面将介绍密胺的生产工艺。
密胺的生产工艺主要包括原料准备、聚合反应和制品加工三个步骤。
首先是原料准备。
密胺的主要原料包括二甲醚四胺（DMP-30）、异氰酸酯（MDI）和某种溶剂。
其中DMP-30是用于引发聚合反应的活性溶剂，MDI是聚合反应的主要原料，而溶剂则是用于调整密胺的黏度和粘度。
接下来是聚合反应。
首先将DMP-30和某种溶剂混合，形成预聚体。
然后，将MDI慢慢加入预聚体中，发生聚合反应。
在聚合反应过程中，需要控制反应温度和时间，以确保聚合反应完全进行。
聚合反应完成后，得到的产物即为初聚物。
最后是制品加工。
初聚物还不能作为密胺制品使用，还需要进行后续的加工。
首先是将初聚物加热，使其融化成为流动的液态胶体。
然后，将液态胶体注入到模具中，进行成型。
成型后的密胺制品需要经过烘干和固化，以确保其性能稳定。
总的来说，密胺的生产工艺包括原料准备、聚合反应和制品加工三个步骤。
通过控制反应条件和加工工艺，可以得到具有高性能的密胺制品。
密胺餐具是什么材料
密胺餐具是什么材料
密胺餐具是一种由密胺树脂制成的餐具，它具有耐高温、耐腐蚀、耐磨损等特点，因此在日常生活中被广泛应用。
密胺餐具的原料及制作工艺决定了它的优良性能，下面将详细介绍密胺餐具的材料特性及相关知识。
密胺餐具的主要原料是尿素、甲醛和苯酚，这些原料经过一系列的化学反应后
形成密胺树脂。
密胺树脂具有优异的耐高温性能，可以承受高达200摄氏度的温度，因此密胺餐具可以安全地用于微波炉加热食物。
此外，密胺餐具还具有优异的耐腐蚀性能，不易被酸碱腐蚀，因此可以长时间保存食物而不产生异味。
除了耐高温和耐腐蚀外，密胺餐具还具有良好的耐磨损性能，不易被划伤和磨损。
这使得密胺餐具在日常使用中能够保持光滑如新的外观，延长了使用寿命。
此外，密胺餐具还具有一定的抗菌性能，不易滋生细菌，保证了食物的卫生安全。
在制作密胺餐具时，通常采用模压工艺，将密胺树脂加工成各种形状的餐具，
如碗、盘、筷子等。
这种制作工艺使得密胺餐具的外形多样，可以满足不同人群的需求。
同时，密胺餐具还可以通过喷涂、印刷等工艺进行表面装饰，使其外观更加美观。
总的来说，密胺餐具是一种优质的餐具材料，具有耐高温、耐腐蚀、耐磨损等
特点，适合用于日常餐饮。
当然，在使用密胺餐具时，也需要注意一些使用细节，如避免与尖锐物品接触、不宜长时间浸泡在高温液体中等，以保证其使用寿命和安全性。
以上就是关于密胺餐具的材料特性及相关知识的介绍，希望可以帮助大家更加
了解这种常用的餐具材料。
密胺餐具的优异性能使得它成为了现代餐具市场上的一种主流选择，相信在未来会有更多的人选择密胺餐具来提升餐饮体验。
密胺餐具生产工艺流程
密胺餐具生产工艺流程
《密胺餐具生产工艺流程》
密胺餐具是一种很受欢迎的餐具，它们具有耐高温、耐磨损、耐腐蚀等优点，被广泛应用于家庭和餐饮行业。
密胺餐具的生产工艺流程非常复杂，需要经过多道工序才能完成。
下面是密胺餐具生产的一般工艺流程：
1. 材料准备：密胺餐具的主要原料是酚醛树脂和木质纤维，这两种原料按照一定的比例混合后，经过加热和压制成型，就可以形成密胺餐具的初步原料。
2. 原料预处理：将混合好的酚醛树脂和木质纤维进行破碎、干燥和筛分，以确保原料细腻、均匀，并去除杂质。
3. 热压成型：经过原料预处理后，将混合好的原料放入模具中进行热压成型。
在高温和高压的环境下，原料会逐渐固化成密胺餐具的形状。
4. 表面处理：经过热压成型的密胺餐具表面可能会有一些不平整，需要进行表面处理，比如打磨、抛光等工序，以确保密胺餐具的外观质量。
5. 喷涂涂层：为了增强密胺餐具的耐磨损和耐腐蚀性能，需要在表面进行一层特殊的涂层处理，使其更加坚固耐用。
6. 检验和包装：最后，对密胺餐具进行严格的质量检验，确保
其符合标准和要求。
然后进行包装，准备发往市场。
以上就是密胺餐具的生产工艺流程，该流程不仅需要严格的工艺控制，还需要各道工序之间的协调配合，以确保最终生产出优质的密胺餐具产品。
密胺餐具生产工艺流程
密胺餐具生产工艺流程密胺餐具是一种新型的环保餐具，具有高温耐受、耐久性强、易清洁等特点，因此在市场上受到了广泛的关注和青睐。
下面就给大家介绍一下密胺餐具的生产工艺流程。
首先，密胺餐具的生产工艺流程主要包括原料准备、模具制作、原料制备、注塑成型、修整、质量检验等几个关键步骤。
原料准备是整个生产流程的第一步。
密胺餐具的原料主要是三聚氰胺、酚醛等热固性树脂，以及填充料、颜料、抗氧化剂等辅助材料。
这些原料在生产前需要进行配置，以保证生产所需。
接下来是模具制作的步骤。
密胺餐具的外形和尺寸因产品的不同而有所差别，因此需要根据设计图纸制作相应的模具。
模具通常由金属制成，经过精密加工而成。
原料制备是生产过程中的第三步。
将事先准备好的三聚氰胺、酚醛等热固性树脂与填充料、颜料、抗氧化剂等辅助材料按照一定的配比混合均匀。
混合后的原料需要进行一段时间的静置，让其充分反应。
注塑成型是生产密胺餐具的关键步骤。
将混合均匀的原料倒入注塑机的料斗中，通过加热和压力的作用，将原料注入模具中。
在模具中，原料经过一段时间的热固化反应，形成密胺餐具的形状。
注塑成型后，需要对产品进行修整。
这一步骤主要是将在注塑过程中产生的边角切割掉，使产品表面光滑，形状完整。
修整的方法可以使用切割机、打磨机等工具进行。
最后是质量检验。
对密胺餐具进行外观检查和功能性检测，检查产品的表面质量、尺寸是否符合要求，以及产品是否符合相关标准，保证产品质量合格。
质量检验合格后，密胺餐具就可以进入包装和销售环节。
以上就是密胺餐具的生产工艺流程。
密胺餐具的生产工艺相对较复杂，需要经过多个步骤和工序的处理，但由于其优良的性能和环保的特点，密胺餐具在市场上有着广阔的前景。
希望能够为大家对密胺餐具的生产工艺有所了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密胺餐具的生产工序
相信大家对密胺餐具并不陌生，但对于生产过程却没人多少个人知道，那下面就由扬格密胺餐具专家为大家普及一下这方面的知识：
密胺餐具生产工序：
一．预热程序：用原料盒按所需生产的餐具克重称料，称好放进高调波均匀预热，让粉状的原料块。
二．素面程序：将预热好结块的原料倒进模具，启动机械素面程序，经过高温高压、固化成型。
三．贴花程序：将刷好罩光粉的花纸按花形剪好，按要求贴在素面成型的餐具上，花纸要贴正，贴花方位适中，让人看的美观大方，贴好花启动机械印花程序。
四．加金程序：产品贴好花后，在产品表面均匀撒上光粉，光粉不能撒少，否则影响产品的色泽度，当然也不可撒多。
然后启动机器，在经机械的高温高压、固化，产品表面有瓷器一般的亮泽
五．抛光程序：产品生产出来后还要进行打磨、抛光，因为生产出来的产品有毛边，不利于人们生活的使用，容易对人的手和嘴造成伤害；所以打磨、抛光必不可少，通过打磨、抛光可以把产品的毛边去掉，使产品看起来更加美观，边口更加光滑。
六．检验、包装程序：产品通过了打磨、抛光作业，就进入了检验环节，为了保证产品质量，严把质检关，应设有初检和复检，挑出不合格产品，然后进库包装。
密胺餐具特点：
由于密胺粉的价格较高，故有些不法商为追求利润，直接用脲醛类的模塑粉作为原料来生产；有的在用脲醛类的模塑粉作为原料，做好后再在餐具的外表面涂上一层密胺粉。
用脲醛制造的餐具，对人体是有害的。
扬格密胺餐具专家提醒消费者选购时，首先要到正规的商店、超市中去买，千万不要贪便宜或在地摊上购买；其次，选购时要看器具是否有明显变形、色差、表面是否光滑、底部有否不平、贴花图案是否清晰、有否起皱及气泡、有颜色的餐具用一张白色餐巾纸来回擦擦是否有褪色等现象。
密胺餐具使用:
适用于：餐饮(快餐)连锁店、美食广场、大学(高校)食堂、酒店宾馆、企事业食堂、广告礼品等。
由于密胺塑料分子结构的特殊性，扬格密胺餐具专家建议大家不要将密胺餐具在微波炉中使用，若使用会发生开裂现象，密胺塑料餐具的清洗，要用较柔软的抹布，千万不要用百洁布、钢丝球之类的抹布来清洁餐具的表面，因为百洁布、钢丝球会擦毛餐具的表面，使之更容易受污染。
