四位二进制全加器设计
实验四 四位二进制全加器
实验序号实验题目四位二进制全加器实验时间实验室1．实验元件（元件型号；引脚结构；逻辑功能；引脚名称）1.SAC-DS4数字逻辑电路实验箱 1个2.万用表 1块3.74LS283 四位二进制全加器1片74LS283 四位二进制全加器引脚结构及逻辑功能2．实验目的1、掌握中规模集成电路四位全加器的工作原理及其逻辑功能。
2、学习全加器的应用。
3．实验电路原理图及接线方法描述：（1）74LS283四位全加器实验电路图（2）用74LS283四位全加器实现BCD码到余3码的转换实验电路图4．实验中各种信号的选取及控制（电源为哪些电路供电；输入信号的分布位置；输出信号的指示类型；总结完成实验条件）（1）用开关按表下图设置输入A1-A4、B1-B4、C0的状态，借助指示灯观测输出F1-F4、C4的状态。
（2）将每个BCD码加上0011，即可得到相应的余3码。
故应按下图接线。
5．逻辑验证与真值表填写（1）74LS283四位全加器真值表输入输出A4 A3 A2 A1B4 B3 B2 B1C0F4 F3 F2 F1C40 0 0 1 0 0 0 1 1 0 0 1 1 00 1 0 0 0 0 1 1 0 0 1 1 1 01 0 0 0 0 1 1 1 1 0 0 0 0 11 0 0 1 1 0 0 0 0 0 0 0 1 11 0 1 1 0 1 0 1 1 0 0 0 1 11 1 0 0 0 1 1 0 0 0 0 1 0 11 1 0 1 0 1 0 0 1 0 0 1 0 11 1 1 1 1 1 1 1 0 1 1 1 0 1（2）用74LS283四位全加器实现BCD码到余3码的转换真值表输入BCD码输出余3码B4 B3 B2 B1 F4 F3 F2 F10 0 0 0 0 0 1 10 0 0 1 0 1 0 00 0 1 0 0 1 0 10 0 1 1 0 1 1 00 1 0 0 0 1 1 10 1 0 1 1 0 0 00 1 1 0 1 0 0 10 1 1 1 1 0 1 01 0 0 0 1 0 1 11 0 0 1 1 1 0 06．实验总结（安全事注意项，操作要点，实验结果分析）注意事项：1、连接线路时要关闭电源，检查电路连接无误后方可打开电源。
实验四 四位二进制全加器
3．实验设备及材料
2.SAC-DS4数字逻辑电路实验箱 1个
3.万用表1块
4.74LS283 四位二进制全加器1片
4．实验方法步骤及注意事项
用开关按表8-1设置输入A1-A4、B1-B4、C0的状态，借助指示灯观测输出F1-F4、C4的状态，并记入表8-1中。
表8-1
输 入
输 出
A4A3A2A1
本科学生实验报告
学号姓名
学院物理与电子信息学院专业、班级10物理A
实验课程名称数字电路技术试验
教师及职称张超（讲师）
开课学期2012至2013学年上学期
填报时间2012年09月日
云南师范大学教务处编印
实验序号
4
实验名称
四位二进制全加器
实验时间
2012.10.9
实验室
同析3幢215
一．实验预习
1．实验目的
2、74LS283四位全加器特性函数
教师评语及评分：
签名：年月日
B4B3B2B1
C0
F4F3F2F1
C4
0 0 0 1
0 0 0 1
1
0 1 0 0
0 0 1 1
0
1 0 0 0
0 1 1 1
1
1 0 0 1
1 0 0 0
0
1 0 1 1
0 1 0 1
1
1 1 0 0
0 1 1 0
0
1 1 0 1
0 1 0 0
1
1 1 1 1
1 1 1 1
0
利用开关输入BCD码，借助指示灯观测输出的余3码，填入表8-2中。
0 1 0 1
0 0 1 1
0 1 1 0

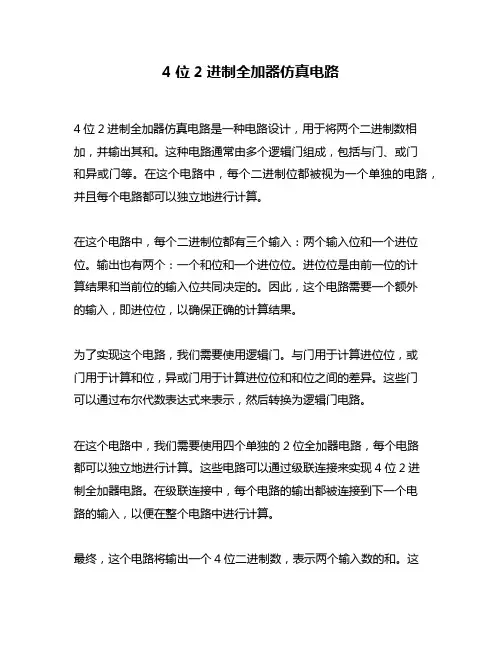

4位2进制全加器仿真电路

4位2进制全加器仿真电路
4位2进制全加器仿真电路是一种电路设计，用于将两个二进制数相加，并输出其和。
这种电路通常由多个逻辑门组成，包括与门、或门
和异或门等。
在这个电路中，每个二进制位都被视为一个单独的电路，并且每个电路都可以独立地进行计算。
在这个电路中，每个二进制位都有三个输入：两个输入位和一个进位位。
输出也有两个：一个和位和一个进位位。
进位位是由前一位的计
算结果和当前位的输入位共同决定的。
因此，这个电路需要一个额外
的输入，即进位位，以确保正确的计算结果。
为了实现这个电路，我们需要使用逻辑门。
与门用于计算进位位，或
门用于计算和位，异或门用于计算进位位和和位之间的差异。
这些门
可以通过布尔代数表达式来表示，然后转换为逻辑门电路。
在这个电路中，我们需要使用四个单独的2位全加器电路，每个电路
都可以独立地进行计算。
这些电路可以通过级联连接来实现4位2进
制全加器电路。
在级联连接中，每个电路的输出都被连接到下一个电
路的输入，以便在整个电路中进行计算。
最终，这个电路将输出一个4位二进制数，表示两个输入数的和。
这
个电路可以用于许多应用，包括计算机中的算术运算和数字信号处理中的滤波器设计等。
总之，4位2进制全加器仿真电路是一种重要的电路设计，用于将两个二进制数相加。
这个电路由多个逻辑门组成，包括与门、或门和异或门等。
这个电路可以用于许多应用，包括计算机中的算术运算和数字信号处理中的滤波器设计等。
