隧道锚杆支护施工作业指导书

隧道锚杆支护施工作业指导书

隧道锚杆支护施工作业指导书隧道锚杆支护施工作业指导书1、编制目的规范系统锚杆、边墙锚杆、临时支护锚杆作业,促使施工标准化,保证工程质量、施工进度和安全。

2、适用范围适用于本标段所有隧道系统锚杆、边墙锚杆、临时支护锚杆作业。

3、职责分工由试验人员进行检测原材料、成品质量,并作出合格和不合格成果报告书,指导施工。

由工程部进行施工方法控制,并根据试验结果对施工方案进行改进。

由安质部进行施工质量和安全控制。

4、编制依据技术标准/质量标准《客运专线隧道工程施工质量验收暂行标准》-铁建设[2005]160号《客运专线隧道工程施工技术指南》-TZ214-2005《铁路隧道喷锚构筑法技术规范》—TB10108-2002 J159-20025、设计情况本标段隧道Ⅱ、Ⅲ级围岩拱部系统锚杆采用带排气装置的Φ22组合中空注浆锚杆,Ⅳ、Ⅴ级围岩拱部系统锚杆采用Φ25中空注浆锚杆,边墙采用Φ22砂浆锚杆。

拱部中空注浆锚杆/边墙砂浆锚杆:V级围岩1.0×1.2m(环×纵),IV级围岩1.2×1.2m(环×纵),Ⅲ级围岩1.2×1.5 m(环×纵);Ⅱ级围岩局部在拱部位置设Φ22组合中空注浆锚杆。

6、施工方法6.1砂浆锚杆6.1.1锚杆制作(1)锚杆构件在加工厂统一加工,锚杆选用的Φ22螺纹钢筋制作,尾部滚丝6cm,要求锚杆杆体必须调直无缺损、无锈、无杂物。

(2)锚杆根据洞内围岩级别制作成不同长度,分类存放,便于取用。

(3)锚杆垫板采用厚6mm钢板制成,规格150×150mm,中间钻孔,垫板由构件加工厂统一加工。

(4)杆体外观要求直径要均匀、一致,无严重锈蚀、弯折。

(5)抗拉强度试验应满足工程要求。

(6)加工后的锚杆的杆体尺寸应符合设计要求,车丝部分无偏心,焊缝表面不得有裂纹、焊瘤等缺陷。

6.2 锚杆施工工艺6.2.1钻孔(1)锚杆放样严格按设计要求成梅花型布置,首先定出位置,孔位允许偏差为±150mm。

锚杆施工作业指导书

锚杆施工作业指导书

***工程***锚杆施工作业指导书***工程项目部锚杆施工作业指导书1施工准备(1)锚杆原材料进场及试验。

(2)施工作业前要先对施工设备进行检修;检查风水管路,电路的连接情况是否正常,有无漏风,漏水及漏电现象;检查施工机械关键部件是否处于润滑状态。

(3)施工放样测量,开挖断面检查及锚杆孔位布置,施工机械就位。

2锚杆的制作(1)锚杆构件在加工厂统一加工要求锚杆杆体必须调直无缺损,无锈,无杂物。

(2)锚杆根据洞里围岩级别制作成不同长度,分类存放,便于取用。

(3)杆体外观直径均匀,一致,无严重锈蚀、弯折。

(4)抗拉强度试验满足工程要求。

(5)加工后的锚杆杆体尺寸符合设计要求。

3钻孔(1)锚杆放样严格按设计要求成梅花型布置,首先定出位置,孔位允许偏差为±150mm。

钻孔保持直线。

(2)锚杆孔的深度大于锚杆长度的10cm,锚杆加工误差不大于±1cm。

(3)钻孔完成后,孔里石粉用高压风、水冲洗干净。

钻孔圆而直,砂浆锚杆的直径大于杆体直径15mm。

4砂浆锚杆的安装(1)砂浆锚杆注浆采用砂浆拌合机现场拌制,随伴随用,保证拌合质量。

(2)水泥选用P.O42.5水泥或膨胀性早强低碱水泥,砂应预先筛选,保证质量及注浆效果。

锚杆用的水泥砂浆,设计强度指标为M30。

锚杆孔里注砂浆应饱满密实。

(3)注浆前先用高压风,高压水对注浆孔进行冲洗,保证无石渣、杂质,将注浆管插入锚杆孔最底端,开机注浆,随着压力缓慢抽注浆管,以保证孔里浆体饱满。

(4)安装锚杆时,要在锚杆上做出孔深标记,确认孔里浆体饱满后,将锚杆体缓慢均匀推入,保证浆体完全包裹锚杆。

(5)施作锚杆时,为防止在砂浆凝固前因锚杆自重下滑,用木楔在孔口楔紧杆体。

砂浆锚杆施工工艺流程图5施工质量控制(1)锚杆使用的原材料进场要有质量合格,检验项目及检验指标必须符合检验要求。

(2) 锚杆安装的数量,砂浆的强度、配合比符合设计要求。

施工前要进行工艺试验。

(3)锚杆孔径、深度、孔距和锚杆插入长度要符合设计和规范要求。

锚杆施工作业指导书

锚杆施工作业指导书

锚杆施工作业指导书1、适用范围适用于新建铁路银川至西安陕西段YXZQ-4标邵山隧道砂浆锚杆施工。

2、作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。

制定安全环保措施、应急预案等。

对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

2.2外业技术准备(1)上一道工序检查符合要求,监理工程师已经验收(2)锚杆施工人员接受严格培训,已经取得相应证件,熟练掌握锚杆施工技术。

(3)钢筋原材料检验合格3、技术要求依据设计文件,邵山隧道围岩断面拱墙分界以拱部140°划分,边墙采用φ22砂浆锚杆,锚杆均设置垫板、螺母。

Ⅴ级围岩:1*1.2m (纵向*环向)间距锚杆呈梅花型布置,每根长度为4m;Ⅳ级围岩:1.2*1.2m(纵向*环向)间距锚杆呈梅花型布置,每根长度为3.5m。

4、施工程序与工艺流程4.1施工工序施工程序为:清理初期支护基面→钻孔→清孔→砂浆填充→安装锚杆→安装垫片。

4.2工艺流程5.1施工准备(1)检查锚杆类型,规格,质量及其性能是否与设计相符。

(2)根据锚杆类型,规格及围岩情况准备钻孔机具。

5.2施工工艺5.2.1初期支护基面清理采用高压风枪,对锚杆施做范围初期支护面进行清理,人工凿除初支基面凹凸不平处,保证锚杆施做完成后锚垫板与基面密贴。

5.2.2锚杆钻孔及清孔石质隧道锚杆采用风动凿岩机成孔,锚杆钻孔利用开挖台阶搭设简易台架施钻,按照设计间距布孔;钻孔方向尽可能垂直结构面或初喷砼表面;锚杆孔比杆径大15㎜,深度误差不得大于±50mm;成孔后采用高压风清孔。

5.2.3砂浆锚杆注浆及安装锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作,注浆材料使用硅酸盐或普通硅酸盐32.5水泥,粒径小于2.5mm的砂子,并须过筛,胶骨比1:0.5~1:1,水灰比0.38~0.45,砂浆标号不小于M20。

锚杆、喷锚施工作业指导书

锚杆、喷锚施工作业指导书

锚杆、喷锚施工作业指导书一、目的为了确保工程顺利进行,防止在隧道、Ⅴ类围岩锚杆喷射砼支护,作业过程中有效控制环境影响和员工伤害,为模筑支护创造条件,确保隧道工程施工正常进行,产品满足顾客和设计要求,特编制本作业指导书。

二、适用范围本作业指导书适用于队(公司)所承担的隧道、井巷施工中应进行锚杆喷射砼支护工作的工程项目。

三、术语(一)本作业指导书同时采用以下术语:1、国家建设部颁发的有关标准、规程、规范中的专业术语。

2、成都建工水文地质工程地质队《管理手册》、《程序文件》中的术语。

四、职责(一)总工程师为本作业指导书主管领导。

(二)项目部负责本作业指导书的制订。

(三)项目经理部负责本作业指导书的实施。

(四)技术开发部协办。

五、工作程序(一)喷射砼的材料选择1、水泥:选用合格供应方水泥厂生产的具有A级合格证的425#普通硅酸盐水泥。

2、细骨料:选用特细砂,含泥量、含水率及其他杂物不超过设计规定标准,如不能取得符合要求的自然细砂,应对其进行水洗、筛选等方法使其达到要求的标准。

3、粗骨料:采用坚硬耐久的卵石或碎石,粒度≤15mm,其过筛级配要求如下:粒度(mm) 0.5-0.3 0.6-1.2 2.5-5 10-15含量(%) 10-15 25-30 35-50 70-1004、若需使用外加剂时,应采用符合质量要求的外加剂,掺外加剂后的喷射砼强度应符合设计要求。

使用速凝剂前,应做与水的相容性试验及水泥净浆凝结效果试验。

初凝不应大于5min,终凝不应大于10min。

5、喷射砼用水,应通过水质化验,不得使用污水、PH值小于4的酸性水和含硫酸盐量(按SO4计算)超水重量1%的水。

锚喷支护材料技术要求表(二)施工机具1、砼喷射机具应符合下要求;(1)密封性能良好;(2)输料连续、均匀;(3)生产能力与施工进度要求相适应(一般为干合料3-5m3/h);(4)允许输入的骨料最大粒径≯25mm;(5)输送距离(干混合料):水平输送≮100m,垂直输送≮30m。

锚杆施工作业指导书

锚杆施工作业指导书

中铁十三局集团有限公司施工过程控制标准化管理手册(隧道分册)锚杆施工作业指导书编制:审核:批准:目录1.目的 (1)2.编制依据 (1)3.适用范围 (1)4.作业准备 (1)4.1技术准备 (1)4.2外业准备 (1)5.劳动力组织 (1)5.1劳动力组织方式 (1)5.2施工人员配备 (1)6.主要施工设备、机具配置 (2)7.材料要求 (2)8.锚杆种类及各种锚杆特点 (2)8.1锚杆种类 (2)8.2各种锚杆特点 (3)8.2.1普通砂浆锚杆 (3)8.2.2中空注浆锚杆 (3)8.2.3水胀式锚杆 (4)8.2.4楔缝式预应力锚杆 (4)8.2.5涨壳式预应力注浆锚杆 (4)8.2.6涨壳式预应力中空注浆锚杆 (4)8.2.7玻璃纤维锚杆 (5)9.锚杆设计与选择 (5)9.1锚杆设计 (5)9.2锚杆选择 (5)10.锚杆施工工艺流程 (6)10.1砂浆锚杆、玻璃纤维锚杆施工工艺流程 (6)10.2涨壳式中空预应力锚杆施工工艺流程 (6)11.锚杆施工技术及技术要求 (6)11.1锚杆施工前的准备 (6)11.2钻孔 (6)11.3锚杆安装 (7)12.质量控制及检验标准 (8)12.1质量验收规范 (8)12.2分项验收标准 (8)12.2.1基本要求 (8)12.2.2实测项目 (8)13.常见问题及处理方法 (9)14.安全及环保要求 (10)14.1组织机构 (10)14.2安全要求 (10)14.3环保要求 (10)15.估算指标 (10)锚杆施工作业指导书1.目的为明确隧道及地下工程锚杆施工作业的工艺流程、操作要点和相应的工艺标准,规范隧道及地下工程锚杆施工作业,特制定本作业指导书。

2.编制依据⑴国家、省和部有关现行设计规范、施工规范、安全规程、验收标准和有关规定。

⑵相关设计文件。

⑶包合同,招投标文件、协议、纪要。

⑷现场调查的相关资料。

3.适用范围本作业指导书适用于隧道及地下工程砂浆锚杆、玻璃纤维锚杆、涨壳式中空预应力锚杆等锚杆的施工。

锚杆作业指导书

锚杆作业指导书

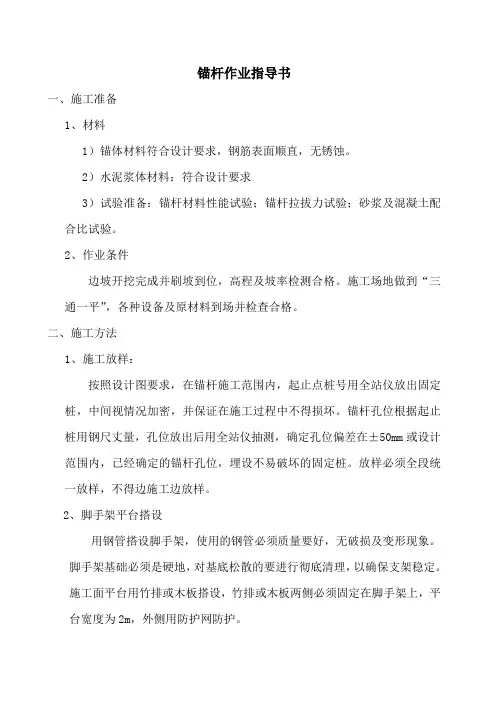

锚杆作业指导书一、施工准备1、材料1)锚体材料符合设计要求,钢筋表面顺直,无锈蚀。

2)水泥浆体材料:符合设计要求3)试验准备:锚杆材料性能试验;锚杆拉拔力试验;砂浆及混凝土配合比试验。

2、作业条件边坡开挖完成并刷坡到位,高程及坡率检测合格。

施工场地做到“三通一平”,各种设备及原材料到场并检查合格。

二、施工方法1、施工放样:按照设计图要求,在锚杆施工范围内,起止点桩号用全站仪放出固定桩,中间视情况加密,并保证在施工过程中不得损坏。

锚杆孔位根据起止桩用钢尺丈量,孔位放出后用全站仪抽测,确定孔位偏差在±50mm或设计范围内,已经确定的锚杆孔位,埋设不易破坏的固定桩。

放样必须全段统一放样,不得边施工边放样。

2、脚手架平台搭设用钢管搭设脚手架,使用的钢管必须质量要好,无破损及变形现象。

脚手架基础必须是硬地,对基底松散的要进行彻底清理,以确保支架稳定。

施工面平台用竹排或木板搭设,竹排或木板两侧必须固定在脚手架上,平台宽度为2m,外侧用防护网防护。

3、边坡施工前准备进场后组织人员先清理坡面,从上往下清理坡面杂物及松动岩石,凿掉小块松动、悬浮的岩石,达到施工面平整。

每层施工面底部搭设安全防护栏,防止施工中滑落岩石滚落砸伤人员、损坏机械。

4、锚杆施工1)施工工艺流程确定孔位钻机就位调整角度钻孔清孔安装锚杆注浆制作框架梁2)钻机就位钻孔机具的选择,应该根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件、设计要求等因素来选择钻孔设备。

在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中应采用跟管钻进技术。

锚孔钻进施工,应搭设满足相应承载能力和稳固条件的脚手架,根据坡面测放孔位准确安装固定钻机,并严格认真进行机位调整,确保锚孔开钻就位纵横误差不得超过±50mm,高程误差不得超±100mm,钻机倾角和方向应符合设计要求,倾角允许误差为±10°,方位允许误差±2.0°。

锚杆施工作业指导书

锚杆施工作业指导书

锚杆施工作业指导书锚杆施工作业指导书一、工程概述锚杆施工是一种地质支护措施,一般适用于滑坡、危岩、崖壁等地质环境下使用。

锚杆施工可以增强地基的承载力,增强地基的稳定性,防止地质灾害的发生,确保建筑物的安全。

二、施工前准备1.仔细阅读施工图纸和设计草图,全面了解地基的形状、材料、结构及土层物理力学性质。

2.对施工地点进行勘探,检查地基的坚固程度、整体情况和预测固结沉降情况等。

3、熟悉施工现场和设施的情况,进行安全措施和防护措施设计,如设置警示板、围挡,疏散路线的设置等。

4、选择适当的施工设备和工具,如钻机、打结机、打螺钻机,检查设备的状态,确保设备安全稳定,方便施工。

5、订购足够的锚杆,确保锚杆质量高,符合设计要求,数量足够,避免施工中缺乏锚杆的情况出现。

三、施工方案1、锚杆施工一般分为两种方法:侧向锚杆法和大直径锚杆法。

2、在施工现场确定锚杆的布设方式和位置,基于地基力学特性和设计要求,适当调整锚杆位置和角度,确保施工质量和效果。

3、进行钻孔作业,钻孔长度必须与锚杆长度相符合,孔径应该稍大于锚杆的直径,确保锚杆能够顺利进入孔道里。

4、钻孔工作完成后,必须进行清洗除尘,避免堆积的砂石杂物或泥浆会影响锚杆的进入。

5、将预先处理好的泥浆用钻孔机将钻孔内壁涂覆,以避免孔壁塌陷。

并且,需要在进入孔道之前检查孔道的垂直度和直径,确保孔道质量符合要求,以保证锚杆的正确安装。

6、按设计要求进行锚杆的安装和桥架的安装,使用打结机对锚杆和桥架进行结实的连接,避免在安装过程中产生松动或漏接现象。

7、将挖掘出的土壤或砂石或破碎石夯实填充,恢复原貌。

并且,在工程结束后,应该对工程现场进行清洁,整理,并进行评估和检查,确保施工质量符合要求。

四、注意事项1、施工现场必须严格遵守安全生产法律法规,进行现场安全教育和作业指导,增强职工的安全意识和责任感。

2、确保施工设备的正常运转,检查钻机、打结机等设备的安全性和可靠性。

3、施工现场必须妥善处理施工垃圾和工具,确保现场整洁和干净。

锚杆施工作业指导书

锚杆施工作业指导书

锚杆施工作业指导书一、编制依据《铁路工程施工质量验收标准应用指南》《铁路路基工程施工质量验收标准》TB10414-2003《客货共线铁路路基工程施工技术指南》TZ202-2008 二、适用范围适用于新建铁路向莆线永泰至莆田段站前工程XPFJ-12B标路基工程。

三、施工工艺及技术要求框架锚杆适用于岩质路堑边坡结构面发育、岩体破碎地段,软硬质岩互层及土层、全风化层地段等路堑高边坡的坡面防护工程。

硬质岩石开挖坡面凸出或凹进不得超过20cm,软质岩石不得超过10cm,否则应进行坡面处理。

1.钻孔及清孔锚杆孔自上而下进行施工,施工前清理岩面松动石块,整平,并按要求作锚杆拉拔试验,对锚杆作抗拔力试验并确认其能达到设计要求,确定施工参数。

试验的锚杆数为工作锚杆数的3%,且不少于3根。

锚杆孔必须按设计要求准确放置于坡面上,与水平方向呈15度角,孔位误差不得超过0.2m;锚孔的孔斜度(倾角)误差不超过±2度;实际钻孔深度比设计孔深大0.2m。

锚杆布置按4*4m、3*3m布置。

锚杆钻孔必须采用风动钻进,钻孔完成后使用高压风清孔,清除孔内岩粉和积水。

严禁水冲钻进,严禁用高压水冲清孔。

2.锚杆制作锚杆进场必须进行检测并有出厂合格证,锚杆设计长度根据岩体破碎程度和岩土类型设计为8~12m,本标段为8m、10m。

锚杆用1根J55合金钢ZB32/24自钻式中空锚杆,锚杆极限抗拉强度不小于200KN,锚杆直径为32mm,内径24mm,锚孔直径53mm。

锚杆的设计长度不含埋置与锚头内的长度及设计要求超钻0.2m长度,制作时必须注意。

锚头及锚杆未入土层部分必须按设计要求做好除锈、防锈处理。

3.注浆锚杆注浆,灌注M30水泥砂浆,水灰比在0.4-0.55之间,使用Po42.5普通硅酸盐水泥,水泥进场必须进行检测并有出厂合格证符合要求后方可使用,砂浆配制必须按设计配合比进行,随拌随用。

锚杆的钻孔深度达到设计深度后,将水泥砂浆从锚杆底部开始灌注,注浆管应插至距孔底5-10cm处,并随水泥砂浆的注入逐渐拔出。

砂浆锚杆施工作业指导书.

砂浆锚杆施工作业指导书.

砂浆锚杆施工作业指导书【编制目的】为使导流隧洞土建及金属结构安装工程砂浆锚杆的施工严格按设计及规范规定进行,使现场施工操作程序化、规范化,确保工程质量,特编制砂浆锚杆施工作业指导书,以便指导本标段砂浆锚杆的施工。

【适用范围】本标所有砂浆锚杆的施工。

一、施工程序砂浆锚杆的施工程序为测量放线→钻孔→清洗孔→检查验收→拌制、灌注水泥砂浆→安插锚杆→拉拔试验。

首先由联营体测量队根据设计图纸上系统砂浆锚杆的桩号、间排距放好锚杆孔位,并用红油漆做好记号;钻手根据测量工放好的孔位按设计要求进行施钻;钻孔到达设计要求后用高压风或高压水清洗钻孔;清洗合格后由施工班组填写好验收记录表报二检验收;二检验收合格后报联营体质量部(三检)验收;三检验收合格后报监理工程师验收;监理工程师验收合格后即灌注水泥砂浆;水泥砂浆灌注完成后安插锚杆;待砂浆龄期达到后由联营体实验室会同质量部在监理工程师的指导下进行锚杆的拉拔试验,并将试验成果报监理工程师。

二、施工方法1、材料准备砂浆锚杆(钢筋、水泥、砂等)材料必须采用合格的材料,细骨料采用坚硬耐久的中、粗砂,细度模数大于2.5;水泥采用滇西水泥厂的P42.5水泥,水泥进场后由实验室进行分批抽样检查,并将检查结果报监理工程师审查;钢筋采用符合设计要求的钢筋,钢筋进场后均要由联营体试验室进行分批抽样检查,并将检查结果报监理工程师审查;未经验收合格的各种原材料绝不允许用于本工程的施工。

2、测量放线测量人员根据设计图纸进行放线:1.放出支护区域的起始桩号及基准高程,桩号每间隔5M应做出标记,部分洞段桩号可适当加密。

2.根据支护参数进行锚杆孔位和孔向放样,并用红油漆进行标记。

3、岩面处理洞室开挖爆破后,围岩有松动岩石悬挂,锚杆施工前,对开挖出的洞室围岩先采用挖掘机对松动岩石进行清撬处理,经验收合格后进行锚杆钻孔施工。

4、锚杆施工根据导流洞工程的实际施工情况,本工程的所有砂浆锚杆均采用先注浆后安插锚杆的施工方法。

锚杆施工作业指导书

锚杆施工作业指导书

锚杆施工作业指导书1.适用范围本作业指导书适用于XXX标XXX隧道出口Ⅲ级围岩锚杆施工作业,包括拱部(140°范围)系统中空锚杆、超前砂浆锚杆。

2.作业准备2.1施工前根据隧道的施工方法、支护类型和参数、工期安排等确定所需锚杆的材料计划。

采用中空注浆锚杆时,除应保证锚杆原材料规格、品种符合设计要求外,还必须按规范要求逐批进行检验,检查锚杆质量及其性能是否与设计相符。

2.2锚杆施工前,组织现场技术人员认真学习、领会实施性施工组织设计,阅读、审核、施工图纸,澄清有关技术问题,熟悉规范和技术标准。

制定施工安全保证措施,提出应急预案。

对施工作业人员进行技术、安全交底,告知安全风险以及在过程中需采取的应急措施。

对参加施工人员进行上岗前技术、安全培训,考核合格后持证上岗。

2.3根据设计锚杆长度、类型及数量,选择钻孔机具类型,钻杆长度,钻头类型。

配备足够数量空压机提供足够风量,准备开挖台架为提供工作平台,同时配备注浆机用于锚杆注浆。

以满足施工要求,节约成本为原则,配置机具数量。

2.4配备瓦检员及瓦斯探头全程监测瓦斯动态,并且保证风机供风良好,隧道作业按瓦斯隧道设防。

3. 技术要求3.1 设计要求本标段内锚杆设计包括系统锚杆及超前锚杆,其中锁脚锚杆可用系统锚杆兼做,其参数要求如下:3.2 技术标准3.2.1 锚杆钻孔标准3.2.1.1 锚杆钻孔孔距、深度符合设计和规范要求。

按设计要求定出孔位,其允许偏差为±150mm。

钻孔深度应大于锚杆设计长度10cm,砂浆锚杆深度的允许误差为±50mm。

3.2.1.2 钻孔应与围岩壁面或其所在部位岩层的主要结构面垂直。

钻孔应圆而直,可用长短钻杆套打钻孔,保证钻孔圆直。

注浆锚杆的钻孔孔径应大于锚杆的直径。

若采用“先注浆后安装锚杆”的工序施工,钻头直径应大于锚杆直径15mm以上;若采用“先安装锚杆后注浆”的方法施工,钻头直径应大于锚杆直径25mm 以上。

锚杆施工作业指导书

锚杆施工作业指导书

锚杆施工作业指导书隧道锚杆作为初期支护的一个组成部分,和二衬一起构成了隧道永久支护体系。

为规范锚杆施工工艺,控制锚杆施工质量,特编制隧道锚杆施工作业指导书。

隧道锚杆类型主要包括药卷锚杆、中空注浆锚杆、自进式中空注浆锚杆。

1.适用范围适用于汶马高速c24标段所有隧道工程。

2.作业准备2.1地脚螺栓施工前的准备⑴检查锚杆类型,规格,质量及其性能是否与设计相符。

⑵根据锚杆类型,规格及围岩情况准备钻孔机具。

2.2劳动力安排每班劳动力安排:空压机工1人,钢筋工2人,钻井工10人,灌浆工5人,电工1人。

具体人数根据现场实际需要配置。

2.3机具配备1台剖面切割机、1台灌浆泵、12台煤电钻(或气枪)(2台备用)和1台空压机。

不同类型的锚杆需要不同的设备。

3.技术要求所有进货地脚螺栓应严格按照规定的检查频率进行检查。

不同的锚杆施工工艺必须配置相应的施工设备和检测仪器。

4.施工工艺流程及操作要点4.1.药卷锚杆地脚螺栓:C22和a25螺纹钢筋,锚固剂为ZW型。

4.1.1锚杆钻孔石质隧道锚杆采用yt28/yt32型风动凿岩机成孔,土质隧道采用zm-12t型煤电钻钻成孔。

煤电钻施工既可解决土质隧道遇水软化围岩的问题,又可解决在土质隧道施工中采用常规的冲击钻不易排碴、成孔困该难题可以提高隧道成孔速度和安全性。

锚杆钻孔利用开挖台阶搭设简易台架施钻,按照设计间距布孔;钻孔方向尽可能垂直结构面或初喷砼表面;锚杆孔比杆径大15l,深度误差不得大于±50mm;成孔后采用高压风清孔。

4.1.2锚杆的安装和检查zw型锚固材料有普通型和早强型两种,本工程拟用早强型锚固材料。

(1) ZW锚固材料浸入:浸入前在锚固线圈上端打3-5个小孔(孔径1mm)。

浸没后,通过滤纸进入锚定辊的水占据锚定辊内的小空间,将原有小空间内的空气挤出,直到小孔不起泡,即浸没完成。

此时,水灰比约为0.34~0.35,是最理想的范围。

可以立即取出并安装。

浸泡时间约为1~1.5min。

锚杆作业指导书

锚杆作业指导书

南昌铁路局水害复旧工程框架锚索、锚杆工程施工编制:复核:南铁天河公司水害复旧工程指挥部二0一0年十一月锚索、锚杆施工作业指导书一、施工准备(一)材料1、主要钢材按设计要求准备f pk=1860Mpa级低松弛钢绞线,Ⅱ级钢筋.其材质必须符合国家有关标准。

2、锚具锚具和联接锚杆杆体的受力部件,均应能承受95%的杆体极限抗拉力。

并符合国家标准要求。

3、塑料套管(1)具有足够的强度,保证其在加工和安装过程中不致损坏;(2)具有抗水性和化学稳定性;(3)与水泥砂浆和防腐剂接触无不良反应。

4、水泥水泥宜使用普通硅酸盐水泥,必要时可采用抗硫酸盐水泥。

5、细骨料细骨料应选用粒径小于2mm的细砂。

砂的含泥量按重量计不得大于3%,砂中所含云母、有机质、硫化物及硫酸盐等有害物质的含量,按重量计不宜大于1%。

6、水混合水中不应含有影响水泥正常凝结与硬化的有害物质,不得使用污水.永久性锚杆不得使用pH 值小于4。

0的酸性水和硫酸盐SO4计算超过水重1%的水.7、掺和料水泥浆中可加入控制泌水或延缓凝结等外加剂,但必须符合产品标准。

水泥浆中氯化物的总含量不得超过水泥重量的0。

1%。

(二)主要机具设备l、机械设备锚杆钻机、压浆机、张拉设备(含顶、泵)、灰浆搅拌机和风机等.2、主要工具经纬仪、水准仪、大铲、线坠、水平尺、量角器、存浆桶、筛子、灰浆车、翻斗车、磅秤等(三)作业条件1、在进行锚杆施工前,应充分核对设计条件、土层条件和环境条件,确保施工安全.2、施工前,要认真检查原材料型号、品种、规格及锚杆各部件的质量,并检查原材料的主要技术性能是否符合设计要求。

3、工程锚杆施工前,宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业,考核施工工艺和施工设备的适应性。

4、锚杆钻孔施工前,必须检查脚手架的牢固和安全程度。

二、施工操作工艺(一)钻孔1、测量定位:坡面检查合格后,按设计要求测量放线测定孔位,孔位误差不得超过±10cm。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

锚杆施工作业指导书
一、φ25中空注浆锚杆
1、锚杆安装
⑴钻孔前检查锚杆是否中空,钻头水孔是否有异物堵塞,若有应清理干净,保证杆体与钻头通畅。

⑵连接钻头钻杆,连接钻机和钻杆。

由于在破碎岩层中钻进,钻头的水孔易堵塞,因此在钻进过程中,应放慢钻进速度,多回转,少冲击,若在钻孔中有水孔堵塞现象,应后撤钻杆50cm,并反复扫孔,使水孔畅通,然后慢慢钻进,直至设计深度。

⑶钻到设计深度后,要用水或高压风洗孔,检查钻头水孔是否畅通,确认畅通后将钻机连接套从锚杆上卸下,要求锚杆外露孔口长度10~15cm。

⑷若锚杆需加长时,用钻杆连接套连接已施作锚杆和另一根锚杆,继续钻进,直到要求深度。

⑸钻孔完成后,用钢管将止浆塞通过锚杆外露端打入孔口10cm左右,同时安装锚杆垫板及螺母,但此时不宜上紧。

2、锚杆注浆
中空注浆锚杆施工工艺流程见下图
⑴注浆采用DML30-2型锚杆专用注浆泵反循环注浆工艺,适合隧道拱部注浆,注浆前应先检查注浆泵及其零件是否齐备和正常,严格按操作程序作业。

⑵检查水泥、砂的粒径、比例、温度等是否符合规定,浆液严格按设计配合比配制。

⑶用水或风再次检查锚孔是否畅通,孔口返水或风即可。

迅速将锚杆和注浆管及泵用快速接头连接好。

⑷开动注浆泵,整个注浆过程要连接灌注,不得停顿,必须一次完成,观察当浆液从止浆塞边缘流出或压力表达到设计值,即可停泵。

若注浆过程中出现堵管现象,应及时清理锚杆,
注浆管及泵,此时若压力表显示有压力,应反转电机1~2秒卸压,方可卸下各接头。

⑸当完成一根锚杆的注浆后,应迅速卸下注浆软管与锚杆的接头,清洗并安装到另一根锚杆,继续注浆;若停泵时间较长,应放掉泵及管中余浆,以免堵孔。

⑹注浆过程中,要及时清洗接头,以保证注浆过程的连续性,完成整个注浆后,应及时清洗及保养泵。

⑺在注浆达到初始设计强度后,上紧螺母及垫板。

3、注意事项
⑴在钻孔过程中,为保证钻孔顺直,保证锚固安装质量,应使用十字钻头(Cross cut bit)或纽扣钻头(Botton bit),不宜使用一字钻头。

⑵为保证注浆效果,止浆塞打入孔口应不小于10cm,而且待排完气后应立即用快凝水泥砂浆封闭止浆塞以外的孔隙,以保证注浆压力及效果。

⑶采用纯水泥浆,建议水灰比(w/c)在0.4:1~0.50:1之间。

二、Φ22砂浆锚杆
1、锚杆制作
⑴锚杆在构件加工厂统一加工,锚杆选用指定供应厂家的Φ22钢筋制作,要求锚杆杆体必须调直无缺损、无锈、无杂质。

⑵锚杆根据洞内围岩级别及设计要求制成不同长度,分类存放,便于取用。

⑶锚杆垫板采用厚6mm钢板制成,规格150×150mm,中间钻孔,垫板由构件加工厂统一加工。

2、锚杆施工工艺
⑴钻孔
①锚杆严格按设计要求梅花型布设臵,锚杆要与岩体主结构面垂直。

②锚杆孔的深度应大于锚杆长度的10cm。

③锚杆孔位严格按设计布设,孔距允许偏差±150mm,锚杆插入长度不得小于设计长度的95%,且应位于孔的中心,孔内石粉必须用高压水冲洗干净。

⑵锚杆安装
①锚杆注浆采用自制砂浆泵灌注,砂浆拌制采用小型砂浆拌合机现场拌制,随拌随用,保证拌合质量。

②水泥砂浆水泥选用具有膨胀性早强低碱水泥,砂必须预先筛选,保证质量及注浆效果。

③注浆前先用高压水对注浆孔进行冲洗,保证无石屑、杂质,将注浆管插入锚杆孔最底端,开注浆泵,随着压力缓慢抽注浆管,以保证孔内浆体饱满。

④安装锚杆时,要在锚杆上做出孔深标记,确认孔内浆体饱满后,将锚杆体缓慢均匀推入,保证浆体完全包裹锚杆。

⑤在施作拱部锚杆时,为防止在砂浆凝固前因锚杆自重下滑,可用木楔在孔口锲紧杆体。

⑥锚杆施作完毕后,随即安设锚杆垫板,将垫板和锚杆焊成一体。

⑦在有钢架地段施作锚杆时,可将锚杆与钢架或连接筋焊成一体,以增加支护整体受力。

3、注意事项
⑴钻孔时,要保证孔位直顺,否则在注浆时和锚杆安装时杆体不易安装到孔底。

⑵钻孔时要严格按设计深度钻孔,钻孔过深或过浅都将影
响锚固质量。

⑶注浆前孔眼内一定要清洗干净,不得有泥浆,否则会造成注浆困难,同时影响锚固质量。

⑷注浆时,注浆管要缓慢、均匀抽出,不能很快抽出,会造成孔内砂浆不足存在孔隙,无法完全包裹杆体,导致锚固力下降。

⑸插入锚杆时一定要匀速、慢慢插入,严禁使劲打击杆体,造成孔内砂浆向外喷出,导致砂浆不饱满,降低锚杆的锚固能力。

⑹锚杆垫板安装时一定要紧贴围岩或支护面,使锚杆能承受围岩变形的应力。
