电路板维修的检测方法
电路板故障诊断与检修方法(电路板七大故障表现及诊断处理方法)
电路板故障诊断与检修方法（电路板七大故障表现及诊断处理方法）一、电容故障电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。
电容损坏表现为：容量变小、完全失去容量、漏电、短路。
电容在电路中所起的作用不同，引起的故障也各有特点：在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。
用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出；或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。
这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。
电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。
这个规律不但适用电解电容，也适用其它电容。
所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。
所以在检修查找时应有所侧重。
有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。
在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。
所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜。
二、电阻故障常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。
电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。
电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。
常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。
前两种电阻应用最广，其损坏的特点：一是、低阻值（100。
以下）和高阻值（100k。
以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是、低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。
维修电路板的技巧和方法
维修电路板的技巧和方法
1、给电路板通电，在这步中需要注意的是，有些电路板电源并不是单一的，可能需要5V，还会需要正负12V，24V等等，不要把该加的电源漏加了。
电路板通电后，通过手摸电路板上的元器件，看是否有发烫发热的元件，重点检查74系列芯片，如果元件有烫手的情况，则说明此元件有可能已经损坏。
更换元件后，检查电路板故障是否已解决。
2、用示波器测量电路板上的门电路，观察其是否符合逻辑关系。
若输出不符合逻辑，需要分两种情况分别对待，一种是输出应该是低电平的，实际测量为高电平，可以直接判断芯片损坏；另一种是输出应该是高电平的，实际测量为低的，并不能就此判定芯片已经损坏，还需要将芯片与后面的电路断开，再次测量，观察逻辑是否合理，判定芯片的好坏。
3、用示波器测量数字电路里的晶振，看其是否有输出。
若无输出，则需要将与晶振相连的芯片尽可能都摘掉后再进行测量。
若还无输出，则初步判定晶振已经损坏；若有输出，需要将摘掉的芯片一片一片装回去，装一片测一片，找出故障所在。
4、带总线结构的数字电路，一般包括数字、地址、控制总线三路。
用示波器测量三路总线，对比原理图，观察信号是否正常，找出问题。
5、在线测量法主要用于两块好坏电路板的对比，通过对比，发现问题，解决问题。
从而完成电路板的维修。
电路板检查故障的六大方法
电路板检查故障的六大方法一、观察法这主要是是在检查维修过程中，利用望（眼睛）闻（鼻子）问（耳朵听声音）切（用手触摸）可以直接观察电子产品及其元件有误损坏的判断方法望：利用眼晴观察：眼睛观察是观察法中的首选，通过观察，可以找出一些显易见的故障点。
但有一些故障点不容易发现，稍不注意非常容易忽视，应非常注意细节问题望（眼睛）a，观察电路板上是不是有异物，若金属异物、焊珠、污垢、水汽等。
b，观察电解电容器是不是漏液、炸裂、电解液流出。
c，电阻器是不是烧黑或烧断。
d，熔断器、保险电阻是不是烧断，熔断器玻璃管内是不是变灰或发黑。
e，上电试机，观察电路元件接触部位是不是打火，有时候会看到点线状火花或冒烟。
d，pcb电路板铜箔是不是断裂或翘起。
e，连接排线或导线是不是断开或接触不良。
闻：利用鼻子闻，可以嗅到电子元件表面烧焦的糊味。
检修过程中，要是闻出异常糊味时，应当迅速关掉电源，避免故障扩大。
问：利用耳朵听。
让电子产品上电，在工作中用耳倾听是不是发出“吱吱”、啪啦”声音。
切（用手触摸）用手摸时请关掉电源，确保安全。
主要是检查元件是不是接触不良或是不是有过热现象。
二、电阻法用万用表的电阻档位测量电路中的可疑点或可疑电子元件，及其pcb电路板中集成电路各脚对地阻值，和正常值进行相对比较。
该办法可以直接测量电阻是不是变值，电容等电子元件是不是击穿短路，电路中是不是存在着开路，短路的现象，是不是有接触不良及其电路板上的铜箔是不是有断裂情况。
电阻测量法通常有在路测量和开路测量。
在路测量是在电路板上直接测量某一些电子元件阻值，大约明确故障部位，这样的测量方法和被测实际情况阻值有必须误差。
开路测量就是说把电子元件与pcb电路板脱开或取下测量，这样的测量方法相对比较准确。
在实际情况中，基本上采用开路测量，尤其是对某一部分电路参数不熟悉的情况下，通常要将电子元件取下。
三、电压法电压法是在加电的情况下，用万用表的电压档测量电路中关键点的电压或某电子元件的工作电压，把测量的数值和正常值进行相对比较分析来判断故障的用种办法，电压测量法比较简单便捷。
电路板维修的三种方法
电路板维修的三种方法1观察法当我们拿到一块待维修的电路板时，首先对它的外观进行仔细的观察。
如果电路板被烧过，那么在给电路板通电前，一定要仔细检查电源电路是否正常，在确保不会引起二次损伤后再通电。
观察法是属于静态检查法的一种，在运用观察法时，一般遵循以下几个步骤。
第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看：①看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。
②观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。
③观察电路板上的芯片，若是带插座的，首先观察芯片是否被插错，这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。
如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。
④如果电路板上带有短接端子的，观察短接端子是否被插错。
电路板的维修需要的是理论上的扎实功底，工作上的仔细认真，通过维修者的仔细观察，有时在这一步就能判断出发生问题的原因。
第二步观察电路板上的元器件有没有被烧坏的。
比如电阻、电容、二极管有没有发黑、变糊的情况。
正常情况下，电阻即使被烧糊了，它的阻值也不会有变化，性能不会改变，不影响正常使用，这时需要使用万用表辅助测量。
但是如果是电容、二极管被烧糊了，他们的性能就会发生改变，在电路中就不能发挥其应有的作用，将会影响整个电路的正常运行，这时必须更换新的元器件。
第三步观察电路板上的集成电路，比如74系列、CPU、协处理器、AD等等芯片，有没有鼓包、裂口、烧糊、发黑的情况。
如果有这样的情况发生，基本可以确定芯片已经被烧坏，必须更换。
第四步观察电路板上的走线有没有起皮、烧糊断路的情况。
沉铜孔有没有脱离焊盘的。
第五步：观察电路板上的保险（包括保险管和热敏电阻），看保险丝是否被熔断。
有时由于保险丝太细，看不清楚，可以借助辅助工具-万用表来判断保险管是否损坏。
以上四种情况的发生，大都是由于电路中电流过大造成的后果。
但是具体是什么原因造成的电流过大，就要具体问题具体分析。
电子线路板的各种故障检测方法
电子线路板的各种故障检测方法采用适当的方法，查找、判断和确定电子线路板故障具体部位及其原因，是故障检测的关键。
下面介绍的电子线路板各种故障检测方法，是长期实践中总结归纳出来的行之有效的方法。
具体应用中还要针对具体检测对象，交叉、灵活加以运用，并不断总结适合自己工作领域的经验方法，才能达到快速准确有效排除故障的目的。
1. 观察法观察法是通过人体感觉发现电子线路故障的方法。
这是一种最简单，最安全的方法，也是各种仪器设备通用的检测过程的第一步。
观察法又可分为静态观察法和动态观察法两种。
一、静态观察法它又称为不通电观察法。
在电子线路通电前主要通过目视检查找出某些故障。
实践证明，占电子线路故障相当比例的焊点失效，导线接头断开，电容器漏液或炸裂，接插件松脱，电接点生锈等故障，完全可以通过观察发现，没有必要对整个电路大动干戈，导致故障升级。
“静态”强调静心凝神，仔细观察，马马虎虎走马观花往往不能发现故障。
静态观察，要先外后内，循序渐进。
打开机壳前先检查电器外表，有无碰伤，按键、插口电线电缆有无损坏，保险是否烧断等。
打开机壳后，先看机内各种装置和元器件，有无相碰、断线、烧坏等现象，然后用手或工具拨动一些元器件、导线等进行进一步检查。
对于试验电路或样机，要对照原理检查接线有无错误，元器件是否符合设计要求,IC管脚有无插错方向或折弯，有无漏焊、桥接等故障。
当静态观察未发现异常时，可进一步用动态观察法。
二、动态观察法它也称通电观察法，即给线路通电后，运用人体视、嗅、听、触觉检查线路故障。
通电观察，特别是较大设备通电时应尽可能采用隔离变压器和调压器逐渐加电、防止故障扩大。
一般情况下还应使用仪表，如电流表、电压表等监视电路状态。
通电后，眼要看电路内有无打火、臂烟等现象；耳要听电路内有无异常声音；鼻要闻电器内有无烧焦、烧糊的异味；手要触摸一些管子，集成电路等是否发烫，（注意：高压、大电流电路须防触电、防烫伤）发现异常立即断电。

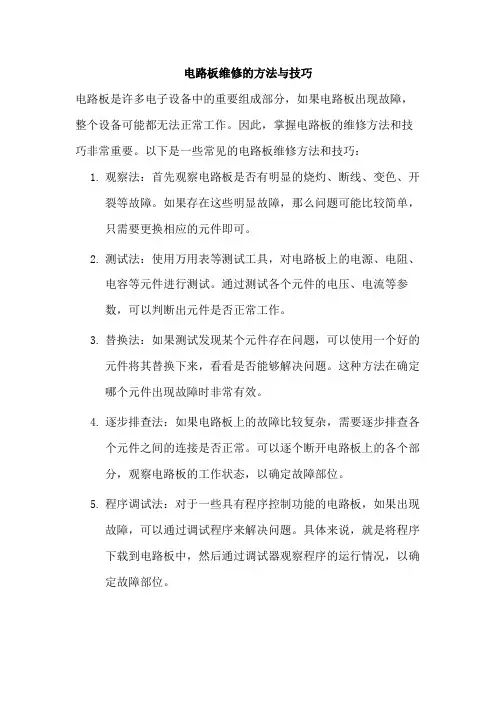

电路板维修的方法与技巧
电路板维修的方法与技巧电路板是许多电子设备中的重要组成部分，如果电路板出现故障，整个设备可能都无法正常工作。
因此，掌握电路板的维修方法和技巧非常重要。
以下是一些常见的电路板维修方法和技巧：1.观察法：首先观察电路板是否有明显的烧灼、断线、变色、开裂等故障。
如果存在这些明显故障，那么问题可能比较简单，只需要更换相应的元件即可。
2.测试法：使用万用表等测试工具，对电路板上的电源、电阻、电容等元件进行测试。
通过测试各个元件的电压、电流等参数，可以判断出元件是否正常工作。
3.替换法：如果测试发现某个元件存在问题，可以使用一个好的元件将其替换下来，看看是否能够解决问题。
这种方法在确定哪个元件出现故障时非常有效。
4.逐步排查法：如果电路板上的故障比较复杂，需要逐步排查各个元件之间的连接是否正常。
可以逐个断开电路板上的各个部分，观察电路板的工作状态，以确定故障部位。
5.程序调试法：对于一些具有程序控制功能的电路板，如果出现故障，可以通过调试程序来解决问题。
具体来说，就是将程序下载到电路板中，然后通过调试器观察程序的运行情况，以确定故障部位。
除了以上几种方法，还有一些其他的电路板维修技巧。
例如，在维修电路板时需要注意安全，避免短路等危险情况。
另外，如果对电路板的维修不太熟悉，建议寻求专业人员的帮助，以免造成更大的损失。
总之，电路板的维修需要掌握一定的方法和技巧。
通过观察、测试、替换、逐步排查以及程序调试等方法，可以快速定位故障部位，并采取相应的措施进行修复。
同时，也需要注意安全问题，以免造成不必要的损失。
电路板常用的十种检测方法
电路板常用的十种检测方法工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。
这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。
下面，我们就为大家介绍几种电路板的检测方法：1、信号注入法：此法是使用外部信号源的不同输出信号作为已知测试信号，并利用被检电子设备的终端指示器表明测试结果，检查时，根据具体要求，选择相应的信号源，获得不同指标的已知信号，由后级向前级检查，即从被检设备的终端指示器的输入端开始注入已知信号，然后依次由后级电路向前级电路推移。
在工业电路板维修中把已知的、不同测试信号分别注入各级电路的输入端，同时观察被检设备终端面指示器的反应是否正常，以此作为确定故障存在的部分和分析故障发生的原因的依据。
2、代换法：指是用已知完好的同型号、同规格电路板维修来代换被测电路板维修，可以判断出该电路板维修是否损坏。
3、非在线测量：指非在线测量在电路板维修未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号电路板维修各引脚之间的直流电阻值进行对比，以确定其是否正常。
4、在线测量：指在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量电路板维修的各引脚电压值、电阻值和电流值是否正常，来判断该电路板维修是否损坏。
5、参数测试法：就是运用仪器仪表（如在线维修测试仪）测试电子设备电路中的电压值，电流值、元件数值、器件参数等的一种电子设备故障检查方法。
通常，在不通电的情况下测量电阻值，在通电的情况下测量电压值、电流值，或拆下元器件测量其相关的参数。
6、波形观察法：这是一种对电子设备的动态检测法。
它借助示波器，观察电子设备故障部位或相关部位的波形，并根据测试得到的波形形状、幅度参数、时间参数与电子设备正常波形参数的差异，分析故障原因采取检修措施，在工控电路板维修中波形观察法是一种十分重要的、能定量的测试检修方法。
电路板维修的方法与技巧
电路板维修中的方法技巧引言控制系统由于价格不菲，因此当其发生故障时，为了讲求经济效益，节约成本，一般采用维修的方式。
但是在发生以下几种情况时，需要更换新的电路板：电路板已到报废年限;电路板被损坏的情况严重，无法修理;经过多次反复维修，不断出现问题的，说明电路板存在不稳定因素，已经不适于在机床中继续使用的。
本人从事电路板的维修工作多年，在工作中总结了一些维修的方法及技巧，介绍给大家，与大家共勉之。
1 观察法当我们拿到一块待维修的电路板时，首先对它的外观进行仔细的观察。
如果电路板被烧过，那么在给电路板通电前，一定要仔细检查电源电路是否正常，在确保不会引起二次损伤后再通电。
观察法是属于静态检查法的一种，在运用观察法时，一般遵循以下几个步骤。
第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看：①看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。
②观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。
③观察电路板上的芯片，若是带插座的，首先观察芯片是否被插错，这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。
如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。
④如果电路板上带有短接端子的，观察短接端子是否被插错。
电路板的维修需要的是理论上的扎实功底，工作上的仔细认真，通过维修者的仔细观察，有时在这一步就能判断出发生问题的原因。
第二步观察电路板上的元器件有没有被烧坏的。
比如电阻、电容、二极管有没有发黑、变糊的情况。
正常情况下，电阻即使被烧糊了，它的阻值也不会有变化，性能不会改变，不影响正常使用，这时需要使用万用表辅助测量。
但是如果是电容、二极管被烧糊了，他们的性能就会发生改变，在电路中就不能发挥其应有的作用，将会影响整个电路的正常运行，这时必须更换新的元器件。
第三步观察电路板上的集成电路，比如74 系列、CPU、协处理器、AD 等等芯片，有没有鼓包、裂口、烧糊、发黑的情况。
电路板维修的检测方法
电路板维修的检测方法
电路板维修的检测方法主要有以下几种：
1. 目视检查法：使用肉眼或放大镜等工具对电路板进行仔细观察，检查是否有明显的损坏或烧坏的部件、虚焊或短路等问题。
2. 测试仪器法：使用多用表、信号发生器等测试仪器对电路板进行各种参数测试，如电阻值、电流值、信号波形等，以确定电路板是否正常。
3. 模块替换法：将电路板上的某一模块替换成工作正常的模块，观察是否解决了问题，以确定是模块问题还是其他问题导致故障。
4. 模拟仿真法：使用电脑软件对电路板进行模拟仿真，模拟出电路板在不同情况下的工作情况，以便找出潜在问题。
5. 综合分析法：结合上述方法，逐一排查可能产生故障的因素，并进行综合分析，最终确定电路板故障原因并解决问题。
电路板检测方法
电路板检测方法电路板是电子产品中不可或缺的组成部分，它承载着各种电子元器件，并通过导线将它们连接起来。
因此，电路板的质量直接影响着整个电子产品的性能和稳定性。
为了确保电路板的质量，我们需要对其进行严格的检测。
本文将介绍几种常用的电路板检测方法，希望能为大家提供一些参考。
首先，常见的电路板检测方法之一是目视检测。
目视检测是最直观、最简单的检测方法之一，通过肉眼观察电路板的外观和连接情况来判断其质量。
这种方法的优点是操作简单，成本低廉，但缺点是只能检测到一些表面缺陷，对于一些内部的问题无法发现，因此在实际应用中往往需要结合其他方法一起使用。
其次，X射线检测是一种常用的电路板内部缺陷检测方法。
通过X射线透视，可以清晰地观察到电路板内部的连接情况，包括焊点是否牢固、导线是否连接正常等。
X射线检测可以发现目视检测无法观察到的问题，因此在电路板生产过程中得到了广泛的应用。
不过，X射线检测设备成本较高，操作也需要一定的专业技能，因此在实际使用中需要谨慎操作。
另外，电路板的功能性测试也是非常重要的一种检测方法。
功能性测试是通过给电路板施加一定的电压和信号，来检测其是否能正常工作。
这种方法可以全面地检测电路板的性能，包括输入输出是否正常、各个元器件是否工作正常等。
功能性测试需要专门的测试设备和软件支持，因此在实际应用中需要有一定的技术支持。
最后，热冲击试验是一种针对电路板耐热性能的检测方法。
通过将电路板置于高温环境中，然后突然转移到低温环境中，观察其是否出现裂纹或其他损坏情况，来判断其耐热性能。
这种方法可以有效地检测电路板在温度变化时的稳定性，对于一些高温环境下使用的电子产品尤为重要。
综上所述，电路板的质量检测是电子产品生产过程中不可或缺的一环。
通过目视检测、X射线检测、功能性测试和热冲击试验等多种方法的综合应用，可以有效地确保电路板的质量，提高电子产品的性能和可靠性。
希望本文介绍的电路板检测方法能为大家在实际生产中提供一些帮助。
电路板常用的十种检测方法
电路板常用的十种检测方法电路板的检测方法是确保电路板质量的关键。
以下是电路板常用的十种检测方法：1.目视检查：这是最简单和最常用的检测方法。
通过人工检查电路板上的元件和焊接点，确保没有损坏、错误或缺陷。
2.X射线检测：X射线检测可以用于检查焊点的质量和连接是否牢固。
它可以检测焊点的位置和焊接连接是否正确。
3.红外线检测：红外线检测用于检测焊点的温度。
通过红外线探测器，可以检测焊点的温度是否均匀和适当。
4.热传导检测：热传导检测用于检测电路板上的热量传递效果。
它可以检测散热器的性能和是否存在导热问题。
5.电磁干扰检测：电磁干扰检测用于检测电路板上的电磁干扰。
通过放置电磁干扰传感器，可以检测线路上的电磁干扰是否超过可接受的范围。
6.电压和电流测试：电压和电流测试用于检测电路板上的电压和电流是否符合设计规格。
通过测试仪器，可以测量电路板上的电压和电流数值。
7.同步检测：同步检测用于检测电路板上不同部分之间的同步性。
它可以检测电路板上的时序问题或时钟信号同步性的错误。
8.接地电阻测试：接地电阻测试用于检测电路板的接地系统是否正常工作。
通过检测电阻值，可以确定接地系统的有效性。
9.尺寸测量：尺寸测量用于检测电路板上元件和孔径的尺寸是否符合设计规格。
通过使用千分尺或测量仪器，可以测量电路板上的尺寸。
10.功能测试：功能测试用于检测电路板是否能正常工作。
通过对电路板施加正常工作条件，然后使用测试仪器检查输出，可以确定电路板的功能性能。
总结起来，电路板常用的十种检测方法包括目视检查、X射线检测、红外线检测、热传导检测、电磁干扰检测、电压和电流测试、同步检测、接地电阻测试、尺寸测量和功能测试。
这些检测方法可以确保电路板的质量和性能，保证其在实际应用中的可靠性和稳定性。
电路板维修地检测方法
电路板维修地检测方法1.目测检查：首先，可以通过目测检查对电路板的接地元件进行检查。
查看接地元件是否存在脱焊、断裂、接触不良等情况。
如果发现问题，可尝试重新焊接或更换接地元件。
2.测量电阻：使用万用表或多米特测量电路板上的接地元件之间的电阻。
将一个探针连接到电路板上的接地元件，另一个探针与电路板上的不同部分连接，测量电阻值。
如果电阻值很高或无穷大，可能表示接地不良；如果电阻值为零或很低，表示接地良好。
3.检查地线连接：检查电路板与外部设备或电源之间的地线连接是否正常。
查看接地线是否完整、焊接是否牢固。
如果发现接地线损坏或连接松动，应重新焊接或更换接地线。
4.使用接地线测试仪：使用接地线测试仪来进行更准确的地检测。
接地线测试仪可以测量接地电流和接地电阻。
将接地线测试仪的一个端口连接到电路板上的接地元件，另一个端口连接到地线或接地线上。
通过测试仪，可以测量到接地电流和接地电阻的数值。
根据测试结果来判断接地是否良好。
5.使用同轴接地方法：同轴接地方法是一种常用的地检测方法。
通过将待测电路板的接地端和测试仪的接地端分别连接到同一个地线上，以测试仪为中心，形成同轴连接状态。
通过测试仪测量电路板上的不同接地点之间的电压差。
如果电压差很小，则表示接地良好；如果电压差较大，则表示存在接地不良的可能。
在进行电路板维修地检测时，需要注意以下几点：1.安全措施：在进行电路板维修地检测时，需要断开电源，确保安全。
同时，在操作电路板时，应注意防止静电和短路等潜在的危险。
2.使用适当的工具：选择适当的工具进行检测，如万用表、接地线测试仪等，用于测量电阻、电压差等参数。
3.规范操作流程：遵循电路板维修的操作流程，进行有序、规范的操作。
确保在测试前进行必要的准备工作，如清洁电路板、确定测试点等。
4.学习相关知识：对于电路板维修地检测方法，需要具备一定的电子知识和专业技能。
学习相关知识，了解电路板的结构和工作原理，能够更好地进行维修地检测工作。
电路板维修之常用电子元器件检测技巧
电路板维修之常用电子元器件检测技巧电路板是各种电子设备的核心组成部分，也是电子制造工业中必不可少的元器件。
一旦电路板出现故障，需要进行维修。
在维修中，常常需要使用一些特殊的技巧来检测电子元器件，以确定它们是否正常工作。
本文将介绍一些常用的电子元器件检测技巧，帮助电路板维修人员更好地完成维修任务。
一、二极管检测技巧二极管是一种常用的电子器件，用于控制电流的流向。
如果二极管出现故障，会导致整个电路板无法正常工作。
为了检测二极管的正常运行，我们可以使用万能表来进行测量。
将万能表选择在二极管测试模式下，使用它来测量二极管正向和反向的电压。
如果二极管正向电压稳定，且反向电压接近无穷大，那么就可以确认二极管工作正常。
二、电容检测技巧电容是一种常用的存储电能的元器件，用于控制电流的变化。
如果电容出现故障，会导致电路板无法正常工作。
在电容检测中，我们可以使用测试笔进行测量。
将测试笔放到电容的两个引脚上，如果笔的颜色变化很小且短暂，那么就可以确认电容工作正常。
另外，我们还可以使用万能表来测量电容的值。
将万能表选择在电容测试模式下，将电容连接到万能表上，就可以读取电容的值了。
三、电感检测技巧电感是储存磁能的元件，用于电子设备中保持电路的稳定性。
在电感检测中，我们可以使用万能表来进行测量。
将万能表选择在电感测试模式下，将电感连接到万能表上。
测量电感的电阻值，如果读数与电感的标称值相近，那么就可以确认电感工作正常。
四、晶体管检测技巧晶体管是一种电子器件，用于电路的放大和控制。
如果晶体管出现故障，会导致整个电路板无法正常工作。
晶体管检测需要使用测试仪器来进行测量。
我们可以使用万能表来测量晶体管的电阻值。
将万能表选择在二极管测试模式下，将输入端连接到基极，将输出端连接到集电极，就可以读取晶体管的电阻值了。
如果读数与晶体管标称值相近，那么就可以确认晶体管工作正常。
五、集成电路检测技巧集成电路是微电子设备的重要组成部分，在电路板维修中经常需要进行检测。
万用表检修电路板的方法
万用表检修电路板的方法一、电压测量电压测量是检修电路板的重要步骤之一。
通过测量电路板上的关键点或节点电压，可以确定电路板是否正常工作。
在测量电压时，应选择适当的量程，并将万用表的红色探针接正极，黑色探针接负极。
例如，在测量电源电压时，应将万用表量程选择为直流电压档，并将探针接到电源的正负极上。
二、电阻测量电阻测量是检查电路元件是否正常工作的重要手段之一。
通过测量元件的电阻值，可以判断元件是否损坏或性能下降。
在测量电阻时，应将万用表量程选择为适当的电阻档位，并将探针接到电阻的两端。
如果电阻值与标称值相符，则说明元件正常；如果电阻值异常，则说明元件可能损坏或性能不佳。
三、电流测量电流测量是检查电路板工作状态的另一种方法。
通过测量电路的电流，可以判断电路是否正常工作。
在测量电流时，应将万用表量程选择为适当的电流档位，并将探针串入电路中。
如果电流值正常，则说明电路工作正常；如果电流值异常，则说明电路可能存在故障。
四、晶体管测试晶体管测试是检查晶体管是否正常工作的重要手段之一。
通过测量晶体管的各个极之间的电阻值，可以判断晶体管是否正常工作。
在测试时，应将万用表量程选择为适当的电阻档位，并将探针分别接到晶体管的各个极上。
如果测试结果与标称值相符，则说明晶体管正常；如果测试结果异常，则说明晶体管可能损坏或性能不佳。
五、音频测试音频测试是检查音频电路是否正常工作的重要手段之一。
通过测试音频信号的幅度和频率响应等参数，可以判断音频电路是否正常工作。
在测试时，应将万用表量程选择为适当的音频档位，并将探针接到音频信号的输入或输出端上。
如果测试结果正常，则说明音频电路工作正常；如果测试结果异常，则说明音频电路可能存在故障。
六、短路检查短路检查是检查电路板是否存在短路的重要手段之一。
通过测量电路板上的关键点或节点电压，可以判断是否存在短路现象。
在检查时，应将万用表量程选择为适当的电压档位，并将探针接到电路板的各个节点上。
如何快速检修电路板故障（七种方法）
如何快速检修电路板故障（七种方法）对于维修师傅们来说，电路板故障往往是令人最头疼的维修工作了。
一方面是因为电路板上的元器件种类多且数量也不少，检查故障时比较考验师傅们细心和耐心能力；另一方面则是电路板作为小型控制系统，功能一体化，各元器件之间搭配工作，缺一不可，万一误判故障元件，是非常有可能导致复杂化故障的情况。
因此今天淘配通为大家分享一些快速检修电路板故障的小技巧，希望能够为广大维修行业从业者提供帮助！一、电容损坏率位居第一，可作维修突破口通常电容损坏的故障现象是：电容量变小；全然失去容量；漏电；短路。
电容于电路之中所起的作用有所不同，导致的故障亦各有特点。
于工控电路板之中，数字电路占绝大多数，电容大多起电源滤波的作用，用来做信号耦合与振荡电路的电容比较少。
如果开关电源中的电解电容损坏，可能导致开关电源不起振，没有电压输出的的或是输出电压滤波不好，电路也会因为电压不稳定而发生逻辑混乱的情况，即机器无法开机或者时好时坏，假如电容并联在数字电路的电源正在负极间，亦会出现同样的故障情况。
这种故障现象在电脑上的表现较为明显，很多电脑用了几年就容易出现有时候开不了机，有时候又可以正常开机的想象，这种情况打开机箱往往可以看到电解电容鼓包的现象，把电容拆下来检测容量，会发现远远比实际值低。
电容的使用寿命受环境温度的直接影响，环境温度越高，电容的使用寿命就越短。
根据这一特性，我们在排除电容故障的时候需要重点检查与热源靠得比较斤的电容，如散热片旁和大功率元器件旁的电容，距离越近，损坏率就越大了。
曾修过一台设备的电源，用户反馈有烟自电源里面冒出来，拆开机箱之后发现一只1000uF/350V的大电容有油质那样的东西流出来，拆下来检测容量发现只有几十uF，也发现只有这个电容和整流桥的散热片离得最近，其它距离远的便完好无损，容量正常。
此外有瓷片电容出现短路的情况，亦发现电容离发热部件较将近。
因此检测故障时应该要有针对性。
电路板维修的三个方法电路板维修技巧
电路板维修的三个方法在电子制造业中，电路板是不可避免地会出现一些问题，例如短路、开路等等。
当这些问题发生时，需要有相应的技巧和方法来修复电路板。
在这篇文章中，我们将会介绍三种常见的电路板维修方法。
方法一：使用测试工具使用电子测试工具可以帮助我们定位电路板的问题。
这种方法通常适用于我们需要在大型电路板内识别短路或者开路问题。
常见的测试工具有万用表和示波器。
万用表的使用万用表是我们定位电路板问题的常用工具。
它可以测量电阻、电容、电压和电流等电学量。
使用万用表来检测电路板上的电阻、电容和电压，可以快速地发现短路、开路等问题。
具体的使用方法如下：•测量电路板上的电阻在使用万用表测试电阻时，需要将电路板的电源关闭。
将两个测试笔分别接触到待测元件的两个引脚上，读取万用表上的电阻数值。
通常情况下，正常的电阻值在几百欧姆至数兆欧姆之间。
如果读数为无穷大，则表示该元件存在开路问题。
•测量电路板上的电容在使用万用表测试电容时，需要将电路板的电源关闭。
将万用表的测试笔接触到待测电容器的两端，读取万用表上的电容值。
如果读数为零，则表示该元件存在短路问题。
•测量电路板上的电压和电流在使用万用表测试电压和电流时，需要将电路板连接上电源。
将万用表的测试笔接触到电路板上相应的引脚上，即可测量电压和电流。
示波器的使用和万用表类似，示波器是一种用于电路板维修的测试工具。
示波器可以用于测量电压、频率、相位和时间等信息，帮助我们定位电路板问题。
使用示波器的步骤如下：•连接示波器将电路板连接到示波器上，选择相应的通道和测量参数。
在正常情况下，通常需要通过示波器来确认电路板上各个引脚的正确功能。
•测量电压和频率在连接示波器之后，将示波器的测试笔接触到相应的引脚上，即可读取电压和频率信息。
如果在旁边测量到一个稳定的电压或频率，则说明对应的功能引脚正常。
常见问题在使用测试工具的过程中，也需要注意避免出现一些常见问题。
例如：•测试笔接触不良当测试笔接触不良时，测试结果会出现不稳定甚至错误的情况。
常见PCB电路板故障检测方法
常见PCB电路板故障检测方法常见的PCB电路板故障主要还是集中在元器件上面，像电容、电阻、电感、二极管、三极管、场效应等，集成芯片跟晶振的明显损坏，而判断这些元器件故障比较直观的方法可以通过眼睛去观察。
有明显损坏的电子元器件表面有较为明显的烧灼痕迹。
像此类故障，直接把问题元件更换新的就能够解决。
疑似损坏元件？其实并不是这个元件损坏当然，并非所有的电子元器件损坏都能用肉眼观察到，如上面所说的电阻、电容、二三极管等，在一些情况下损坏是无法从表面看出来得，需要借助专业的检查工具进行维修，常用的检查用具有：万用表、电容表等，在检测到某一电子元器件电压或者电流不在正常范围内，说明该元器件或前一元器件存在问题，直接更换再检查看看是否正常。
外观无任何损坏且检测不出故障的电路板元器件坏掉的话，不管是用眼睛观察还是用仪器检测，都能够检测出来，但是有时候我们在给PCB板上元器件的时候，会遇到检测不出问题，但是电路板又无法正常工作的情况。
很多新手碰到这种问题就没辙了，要嘛重新做一块板子，或买一块。
其实遇到这种情况，很多时候是元器件在安装过程中，因各个元器件协调工作的问题，有可能会出现性能不稳定。
电路板回路区块划分遇到这种情况，仪器已经无法起到帮助作用，可以尝试根据电流电压来判断故障可能的范围，尽量缩小，有经验的工程师也许能够很快的判断故障区域，但是具体的元器件哪个坏了却不能100%确定。
唯一的办法只能尝试更换可疑元件，直到找到问题元件为止。
去年，我的笔记本主板进水，在给师傅维修的时候也遇到过检测不出故障所在，并且在维修过程中更换了三次元件，分别是供电芯片、二极管、USB充电元件（就是笔记本蓝色插口那个，关机状态下可给设备充电），最后也是通过一波波检测跟排查更换可疑芯片，才最终确定为南桥芯片边上的一个元件短路。
电路板飞线以上所说其实都是电子元器件的问题，当然，既然PCB电路板作为元器件的落脚点，那么电路板故障肯定也是存在的，最简单的例子就死镀锡部位，因制作工艺原因，在PCB腐蚀过程中，有可能会出现断线问题。
电路故障检测的三种方法
电路故障检测的三种方法
1、旁路检查法
如果电路中存在寄生振荡现象，那么就可以利用一定容量的电容器，将电容器跨接在需要检查的地方或参考接地点之间，然后观察振荡是否存在，如果振荡消失，则说明振荡是产生在前级电路或者附近的电路中。
如果没有，则往后移动，继续寻找检查点。
电容器的选择应该注意旁路电容不要过大，能够较好的消除不利的信号就行。
2、短路检查法
短路检查法是由我们主动制造一个临时的短路，让部分电路出现短路。
如上图所示的放大电路，其中万用表测量T2的集电极对地电压为0。
那么我们怀疑L1电路出现断路，接下去将L1两端制造临时短路，此时如果VC2的数值正常，则说明故障就在L1上。
需要注意的是，短路法并不能用在电源电路上，切记。
3、断路检查法
前面说的短路法用来检查断路是最有效的，同样，用断路法进行短路检查同样最有效。
断路检查法的思维与前面几个方法类似，是用来排除怀疑点及缩短范围的方法。
假设，稳压电源因为接入一个有故障的电路当中，此时输出电路过大，那么我们如果依次断开电路的某一部分支路，然后观察电路电流输出情况，从而判断故障出现的支路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路板维修的检测方法伴随着中国迅速成为“世界工厂”，大量昂贵的先进工业自动化设备引进到中国，同时国内的装备也在不断地进步，不断地有新的国产先进自动化设备充实到“世界工厂”来。
设备使用日久、操作不当、工厂环境的影响等因素都可导致某台设备甚至整条生产线“罢工”。
简单故障，一般企业的设备维护人员可以解决，但复杂故障，比如控制电路板故障，由于条件、技术所限，就难以对付了。
通常企业会找相关设备供应商购买新板替代，购板的高额费用（少则几千元，多则上万十几万元）以及停工待机的时间（从国外寄过来至少要半个月以上）往往令企业损失重大，深感头痛。
其实大多数工控电路板在国内都是可以维修的，您只要花费不到1/3的费用，不到1/3的时间，我们的专业维修工程师就可以帮您解决问题。
工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。
这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。
现在的电子产品往往由于一块电路板维修板的个别配件损坏，导致一部分或几个部分不能正常工作，影响设备的正常使用。
那我们如何对电路板维修检测呢？电路板维修现与大家分享下电路板维修检测的经验。
通常一台设备里面有许多个电路板维修，当拿到一部有故障的电路板维修的设备时，首先要根据故障现象，判断出故障的大体部位，然后通过测量，把故障的可能部位逐步缩小，最后找到故障所在。
要找到故障所在必须通过检测，通常修理人员都采用测引脚电压方法来判断，但这只能判断出故障的大致部位，而且有的引脚反应不灵敏，甚至有的没有什么反应。
就是在电压偏离的情况下，也包含外围元件损坏的因素，还必须将集成块内部故障与外围故障严格区别开来，因此单靠某一种方法对电路板维修是很难检测的，必须依赖综合的检测手段。
现以汇能IC在线维修测试仪检测为例，介绍其具体方法。
我们都知道，集成块使用时，总有一个引脚与印制电路板上的“地”线是焊通的，在电路中称之为接地脚。
由于电路板维修内部都采用直接耦合，因此，集成块的其它引脚与接地脚之间都存在着确定的直流电阻，这种确定的直流电阻称为该脚内部等效直流电阻，简称R内。
当我们拿到一块新的集成块时，可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏，若各引脚的内部等效电阻R内与标准值相符，说明这块集成块是好的，反之若与标准值相差过大，说明集成块内部损坏。
测量时有一点必须注意，由于集成块内部有大量的三极管，二极管等非线性元件，在测量中单测得一个阻值还不能判断其好坏，必须互换表笔再测一次，获得正反向两个阻值。
只有当R内正反向阻值都符合标准，才能断定该集成块完好。
在实际修理中，通常采用在路测量。
先测量其引脚电压，如果电压异常，可断开引脚连线测接线端电压，以判断电压变化是外围元件引起，还是集成块内部引起。
也可以采用测外部电路到地之间的直流等效电阻（称R外）来判断，通常在电路中测得的集成块某引脚与接地脚之间的直流电阻（在路电阻），实际是R内与R外并联的总直流等效电阻。
在修理中常将在路电压与在路电阻的测量方法结合使用。
有时在路电压和在路电阻偏离标准值，并不一定是集成块损坏，而是有关外围兀件损坏，使R 外不正常，从而造成在路电压和在路电阻的异常。
这时便只能测量集成块内部直流等效电阻，才能判定集成块是否损坏。
根据实际检修经验，在路检测电路板维修内部直流等效电阻时可不必把集成块从电路上焊下来，只需将电压或在路电阻异常的脚与电路断开，同时将接地脚也与电路板断开，其它脚维持原状，测量出测试脚与接地脚之间的R内正反向电阻值便可判断其好坏。
例如，注塑机电路板集成块TA7609P瑢脚电路电压或电阻异常，可切断瑢脚和⑤脚（接地脚）然后用汇能IC在线维修测试仪内电阻挡测瑢脚与⑤脚之间电阻，测得一个数值后，互换通道再测一次。
若集成块正常应测得数值接地时为8.2k Q, 接地时为272k Q的R内直流等效电阻，否则集成块已损坏。
在测量中多数引脚，汇能IC在线维修测试仪，当个别引脚R内很大时，换用RX 10k挡，这是因为RX 1k挡其通道电压只有1.5V，当集成块内部晶体管串联较多时，电表内电压太低，不能供集成块内晶体管进入正常工作状态，数值无法显现或不准确。
总之，在检测时要认真分析，灵活运用各种方法，摸索规律，做到快速、准确找出故障。
电路板维修检测的经验介绍（一）常用的维修检测方法常见的电路板维修检测方法有在线测量法、非在线测量法和代换法。
1.非在线测量是指非在线测量在电路板维修未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号电路板维修各引脚之间的直流电阻值进行对比，以确定其是否正常。
2.在线测量是指在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量电路板维修的各引脚电压值、电阻值和电流值是否正常，来判断该电路板维修是否损坏。
3.代换法是指是用已知完好的同型号、同规格电路板维修来代换被测电路板维修，可以判断出该电路板维修是否损坏。
4.分隔测试法又称电路分割法，是把电子设备内与故障相关的电路，合理地、一部分一部分地分隔开来，以便明确故障所在的电路范围的一种故障检查方法。
该法是通过多次的分隔检查，肯定一部分电路，否定一部分电路，这样一步一步地缩小故障可能发生的所在电路范围，直至找到故障位置。
5.信号注入法：此法是使用外部信号源的不同输出信号作为已知测试信号，并利用被检电子设备的终端指示器表明测试结果。
检查时，根据具体要求，选择相应的信号源，获得不同指标的已知信号；由后级向前级检查，即从被检设备的终端指示器的输入端开始注入已知信号，然后依次由后级电路向前级电路推移。
在新疆工业电路板维修中把已知的、不同测试信号分别注入至各级电路的输入端，同时观察被检设备终端面指示器的反应是否正常，以此作为确定故障存在的部位和分析故障发生的原因的依据。
6.直觉检查法：这种方法是指在不采用任何仪器设备、不焊动任何电路元器件的情况下，凭人的直觉一视觉、嗅觉、听觉、和触觉来检查待修电路板故障所在的一种方法。
直觉检查法是最简单的一种设备故障的方法。
该法又可以分为通电检查方法和不通电检查法两种。
7.信号寻迹法：这种方法是使用单一的测试信号，借助测试仪器（如示波器、电子电压表等），由前向后逐级进行检查（寻迹）该法能深入地定量检查各级电路，能迅速地确定发生故障的部位。
8.交流短路法：又称电容旁路法，是一咱利用适当容量和耐压的电容器，对被检电子设备电路的某一部位进行旁路检查的方法。
这是一种比较简便迅速的故障检查方法。
交流短路法适用于判断电子设备电路中产生电源干扰和寄生振荡的电路部位。
9.参数测试法：就是运用仪器仪表，（如：汇能IC在线维修测试仪）测试电子设备电路中的电压值、电流值、元件数值、器件参数等的一种电子设备故障检查方法。
通常，在不通电的情况下测量电阻值；在通电的情况下测量电压值、电流值；或拆下元器件测量其相关的参数。
10.波形观察法：这是一种对电子设备的动态测试法。
它借助示波器，观察电子设备故障部位或相关部位的波形；并根据测试得到的波形形状、幅度参数、时间参数与电子设备正常波形参数的差异，分析故障原因，采取检修措施。
在工控电路板维修中波形观察法是一种十分重要的、能定量的测试检修方法。
（二）常见电路板维修的检测1.微处理器电路板维修的检测。
微处理器电路板维修的关键测试引脚是VDD电源端、RESE■复位端、XIN晶振信号输入端、XOUT晶振信号输出端及其他各线输入、输出端。
在路测量这些关键脚对地的电阻值和电压值，看是否与正常值（可从产品电路图或有关维修资料中查出）相同。
不同型号微处理器的RESET复位电压也不相同，有的是低电平复位，即在开机瞬间为低电平，复位后维持高电平；有的是高电平复位，即在开关瞬间为高电平，复位后维持低电平。
2.开关电源电路板维修的检测。
开关电源电路板维修的关键脚电压是电源端（VCC、激励脉冲输出端、电压检测输入端、电流检测输入端。
测量各引脚对地的电压值和电阻值，若与正常值相差较大，在其外围元器件正常的情况下，可以确定是该电路板维修已损坏。
内置大功率开关管的厚膜电路板维修，还可通过测量开关管C、B、E极之间的正、反向电阻值，来判断开关管是否正常。
3.音频功放电路板维修的检测。
检查音频功放电路板维修时，应先检测其电源端（正电源端和负电源端）、音频输入端、音频输出端及反馈端对地的电压值和电阻值。
若测得各引脚的数据值与正常值相差较大，其外围元件与正常，则是该电路板维修内部损坏。
对引起无声故障的音频功放电路板维修，测量其电源电压正常时，可用信号干扰法来检查。
测量时，万用表应置于RX1 档，将红表笔接地，用黑表笔点触音频输入端，正常时扬声器中应有较强的“喀喀”声。
4.伺服放大器电路板维修的检测。
用万用表直流电压档，测量运算放大器输出端与负电源端之间的电压值（在静态时电压值较咼）。
用手持金属镊子依次点触运算放大器的两个输入端（加入干扰信号），若万用表表针有较大幅度的摆动，则说明该运算放大器完好；若万用表表针不动，则说明运算放大器已损坏。
5.时基电路板维修的检测。
时基电路板维修内含数字电路和模拟电路，用万用表很难直接测出其好坏。
可以用所示的测试电路来检测时基电路板维修的好坏。
测试电路由阻容元件、发光二极管LED 6V直流电源、电源开关S和8脚IC插座组成。
将时基电路板维修（例如NE555插信IC插座后，按下电源开关S,若被测时基电路板维修正常，则发光二极管LED将闪烁发光；若LED不亮或一直亮，则说明被测时基电路板维修性能不良。
6.工控电路板维修的分隔检测：在把工控电路板与故障相关的电路，合理地、一部分一部分地分隔开来，以便明确故障所在的电路范围的一种故障检查方法。
这样通过多次的分隔检查，肯定一部分电路，否定一部分电路，这样一步一步地缩小故障可能发生的所在电路范围，直至找到故障位置。
7.电位器电路板维修的检测。
检测电位器的活动臂与电阻片的接触是否良好。
用万用表的欧姆档测“ 1”、“ 2” （或“ 2”、“3”）两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，这时电阻值越小越好。
再顺时针慢慢旋转轴柄，电阻值应逐渐增大，表头中的指针应平稳移动。
当轴柄旋至极端位置“3”时，阻值应接近电位器的标称值。
如万用表的指针在电位器的轴柄转动过程中有跳动现象，说明活动触点有接触不良的故障。
8.小森印刷机电路板维修的检测。
先使用汇能IC在线电路维修测试仪对板子上的逻辑器件进行功能测试，大部分测试都通过；其中74LS107、74LS245各1片在板子上测试失败，用电烙铁焊下来在离线适配器上测试，功能测试通过，可能在线受其它关联元件影响了；但性能参数测试中发现74LS245有两个输出脚不通过，说明该元件负载能力下降了，后更换一片新的换上去；一个PNP三极管在线观察曲线异常，取下来后离线测试是好的，说明受在线其它元件的影响了；该板子上有两个8155芯片，摘下来用LSI功能测试通过，VI曲线对比测试也通过；一个控制显示的IC摘下来后与新买的片子用VI曲线单端口对比测试通过；9.数控机床主板电路板维修的检测。
