硅片碱液清洗机技术方案
硅材料加工中的硅片清洗技术教程

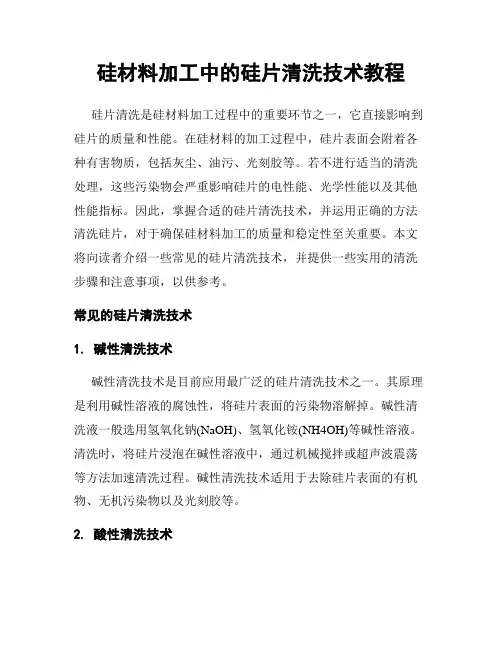

硅材料加工中的硅片清洗技术教程硅片清洗是硅材料加工过程中的重要环节之一，它直接影响到硅片的质量和性能。
在硅材料的加工过程中，硅片表面会附着各种有害物质，包括灰尘、油污、光刻胶等。
若不进行适当的清洗处理，这些污染物会严重影响硅片的电性能、光学性能以及其他性能指标。
因此，掌握合适的硅片清洗技术，并运用正确的方法清洗硅片，对于确保硅材料加工的质量和稳定性至关重要。
本文将向读者介绍一些常见的硅片清洗技术，并提供一些实用的清洗步骤和注意事项，以供参考。
常见的硅片清洗技术1. 碱性清洗技术碱性清洗技术是目前应用最广泛的硅片清洗技术之一。
其原理是利用碱性溶液的腐蚀性，将硅片表面的污染物溶解掉。
碱性清洗液一般选用氢氧化钠(NaOH)、氢氧化铵(NH4OH)等碱性溶液。
清洗时，将硅片浸泡在碱性溶液中，通过机械搅拌或超声波震荡等方法加速清洗过程。
碱性清洗技术适用于去除硅片表面的有机物、无机污染物以及光刻胶等。
2. 酸性清洗技术酸性清洗技术主要用于去除硅片表面的金属杂质和氧化物等。
常用的酸性溶液有氢氟酸(HF)、硝酸(HNO3)、硫酸(H2SO4)等。
与碱性清洗不同，酸性清洗在清洗过程中要注意反应速度和清洗时间，以免对硅片造成深度腐蚀或毁坏。
3. 气体清洗技术气体清洗技术是一种对硅片进行无接触清洗的方法。
常用的气体包括氮气(N2)、氦气(He)和氩气(Ar)等。
气体清洗方法有两种：气体溶剂用于直接除去硅片表面的污染物，而气体辅助溶剂则通过溶剂蒸发、溅射等方式清洗硅片。
该技术的优点是避免了接触清洗可能带来的机械损伤，并且能够清洗到微米级别的细小尘埃。
实用清洗步骤和注意事项1. 预处理在进行硅片清洗之前，必须进行预处理步骤来减少不必要的腐蚀和污染。
首先，将硅片浸泡在纯水中去除尘埃和颗粒物，并通过超声波清洗去除表面吸附的杂质。
其次，使用有机溶剂去除表面的油污，如酒精、丙酮等。
最后，使用纯水进行冲洗，确保硅片表面干净。
2. 碱性清洗将经过预处理步骤的硅片浸泡在碱性清洗液中，进行机械搅拌或超声波震荡，清洗5-10分钟。
硅片碱液清洗机技术方案
硅片碱液清洗机技术方案硅片碱液清洗机技术方案一、项目背景硅片是半导体行业的核心材料，其质量和精度直接影响着芯片的性能和成本。
硅片生产中，需要进行多次的清洗工艺，以去除表面的有机和无机污染物，保证硅片的质量。
其中之一就是碱液清洗，碱液清洗是一种常规的硅片清洗工艺。
目前，硅片碱液清洗主要采用的是手工清洗和人工操作设备清洗两种方式。
手工清洗效率低，操作复杂，易受人员技术水平和误操作影响；人工操作设备清洗虽然提高了清洗效率，但设备复杂，成本高昂。
因此，研发一套高效、自动化程度高、操作简单、使用成本低的硅片碱液清洗机就显得尤为重要。
二、设备介绍硅片碱液清洗机主要由清洗池、机械手、排液池、液位控制器、负压泵等组成。
1. 清洗池：根据需要，清洗池可配备不同浓度的碱液，以便于进行不同程度的清洗。
2. 机械手：机械手用于把硅片放入清洗池中，并在清洗完成后将其取出。
机械手通过电机驱动，动作精度高，操作简单。
3. 排液池：排液池用于收集清洗后的废液，通过泵抽走。
4. 液位控制器：液位控制器通过传感器控制清洗池内溶液的液位高度，以确保清洗效果和清洗时间的稳定性。
5. 负压泵：负压泵用于押送清洗池中的碱液，确保其能够流过硅片的表面。
同时，负压泵还可以用于排除空气，保证清洗效果。
三、设备原理硅片碱液清洗机采用的是静态清洗法，即硅片放在清洗池中，通过负压泵押送碱液，在静止状态下进行清洗。
具体步骤如下：1. 制备碱液：按要求配制碱液，将其灌入清洗池。
2. 将硅片放入清洗池中，启动机械手，使其位置准确无误。
3. 启动负压泵，押送碱液。
4. 在设定的时间内进行清洗，清洗时间根据加工程度和要求设定合适的值。
5. 清洗完成后，关闭负压泵，将硅片从池内拿出，放置在初步处理工位。
四、设备特点1. 设备自动化程度高，操作简单，减少人工干预，提高清洗效率。
2. 清洗质量稳定，清洗效果可控，清洗后硅片质量好。
3. 操作过程安全可靠，设备故障率低，维护成本低。
硅片清洗技术
硅片清洗技术半导体硅片SC-2清洗技术1 清洗液中的金属附着现象在碱性清洗液中易发生，在酸性溶液中不易发生，并具有较强的去除晶片表面金属的能力，但经SC-1洗后虽能去除Cu等金属，而晶片表面形成的自然氧化膜的附着（特别是Al）问题还未解决。
2 硅片表面经SC-2液洗后，表面Si大部分以O 键为终端结构，形成一层自然氧化膜，呈亲水性。
3 由于晶片表面的SiO2和Si不能被腐蚀，因此不能达到去除粒子的效果。
a.实验表明：据报道将经过SC-2液，洗后的硅片分别放到添加Cu的DHF清洗或HF+H2O2清洗液中清洗、硅片表面的Cu浓度用DHF液洗为1014 原子/cm2，用HF+H2O2洗后为1010 原子/cm2。
即说明用HF+H2O2液清洗去除金属的能力比较强，为此近几年大量报导清洗技术中，常使用HF+H2O2来代替DHF清洗。
半导体硅片DHF清洗技术a. 在DHF洗时，可将由于用SC-1洗时表面生成的自然氧化膜腐蚀掉，而Si几乎不被腐蚀。
b. 硅片最外层的Si几乎是以H 键为终端结构，表面呈疏水性。
c. 在酸性溶液中，硅表面呈负电位，颗粒表面为正电位，由于两者之间的吸引力，粒子容易附着在晶片表面。
d. 去除金属杂质的原理：①用HF清洗去除表面的自然氧化膜，因此附着在自然氧化膜上的金属再一次溶解到清洗液中，同时DHF清洗可抑制自然氧化膜的形成。
故可容易去除表面的Al、Fe、Zn、Ni等金属。
但随自然氧化膜溶解到清洗液中一部分Cu等贵金属（氧化还原电位比氢高），会附着在硅表面，DHF清洗也能去除附在自然氧化膜上的金属氢氧化物。
②实验结果：据报道Al3+、Zn2+、Fe2+、Ni2+ 的氧化还原电位E0 分别是- 1.663V、-0.763V、-0.440V、0.250V 比H+ 的氧化还原电位（E0=0.000V）低，呈稳定的离子状态，几乎不会附着在硅表面。
③如硅表面外层的Si以H 键结构，硅表面在化学上是稳定的，即使清洗液中存在Cu等贵金属离子，也很难发生Si的电子交换，因经Cu等贵金属也不会附着在裸硅表面。
硅片清洗机的结构设计及电气控制
硅片清洗机的结构设计及电气控制摘要：一、硅片清洗机的概述二、硅片清洗机的结构设计1.清洗腔2.清洗液循环系统3.喷淋系统4.控制系统三、硅片清洗机的电气控制1.电气控制系统的组成2.电气控制系统的工作原理四、硅片清洗机的维护与保养正文：一、硅片清洗机的概述硅片清洗机是一种用于清洗硅片的设备，其主要目的是去除硅片表面的污垢和氧化物，以保证硅片表面的光洁度和洁净度，从而为后续的加工工艺提供良好的基础。
硅片清洗机在光伏行业、半导体行业等领域有着广泛的应用。
二、硅片清洗机的结构设计1.清洗腔清洗腔是硅片清洗机的主要工作部分，硅片在这里进行清洗。
清洗腔通常由不锈钢材料制成，具有良好的耐腐蚀性和耐高温性能。
清洗腔内部设有喷淋系统和清洗液循环系统，以保证硅片表面被充分清洗。
2.清洗液循环系统清洗液循环系统负责清洗液的循环和加热。
循环系统通常由泵、加热器和管道等组成，泵负责将清洗液从清洗腔内抽出，经过加热器加热后，再流回清洗腔内。
这样，可以保证清洗液的温度保持在设定范围内，有利于提高清洗效果。
3.喷淋系统喷淋系统负责将清洗液喷淋到硅片表面，以实现对硅片表面的清洗。
喷淋系统通常由喷淋头、喷淋管道和清洗液储存罐等组成。
喷淋头通常设有多个喷嘴，以保证清洗液能均匀地喷淋到硅片表面。
4.控制系统控制系统负责对整个清洗过程进行控制，包括清洗时间、清洗液温度、喷淋压力等参数的控制。
控制系统通常由PLC、触摸屏等人机界面设备组成，操作人员可以通过触摸屏设置清洗参数，并实时监控清洗过程。
三、硅片清洗机的电气控制1.电气控制系统的组成电气控制系统主要由电源系统、电机控制系统、传感器系统、人机界面系统等组成。
电源系统负责为整个设备提供电力，电机控制系统负责控制清洗腔、清洗液循环系统、喷淋系统等部分的电机，传感器系统负责实时监测设备运行状态，人机界面系统负责与操作人员进行交互。
2.电气控制系统的工作原理电气控制系统的工作原理如下：首先，操作人员通过人机界面系统设置清洗参数，包括清洗时间、清洗液温度、喷淋压力等；然后，人机界面系统将设置的参数转换为电信号，发送给PLC；接着，PLC 根据接收到的电信号，控制电机控制系统对各个电机进行调速、启停等操作，从而实现对整个清洗过程的控制；最后，传感器系统实时监测设备运行状态，将监测到的数据发送给PLC，以便PLC 根据实际情况对电机进行调整。
硅片碱液清洗机技术方案
硅片碱液清洗设备技术方案书呼和浩特市欧通能源科技有限企业目录一、系统规定: (3)二、清洗原理 ............................................................................... 错误!未定义书签。
三、设备构造构成 ....................................................................... 错误!未定义书签。
四、流程总述 ............................................................................... 错误!未定义书签。
五、清洗工艺流程 ....................................................................... 错误!未定义书签。
六、设备重要技术参数............................................................... 错误!未定义书签。
1.热水压力喷淋清洗工位 (5)2.碱液刷洗工位 (6)3.压力喷淋漂洗工位 (6)4.吸水辊吸水工位 (6)5.风刀切液工位 (6)七、系统描述 ............................................................................... 错误!未定义书签。
1.上、下料装置 (7)2.热水压力喷淋清洗工位、压力喷淋漂洗工位 (7)3.碱液刷洗工位 (7)4.吸水辊吸水工位 (7)5.风刀切液工位 (7)八、安全防护 ............................................................................... 错误!未定义书签。

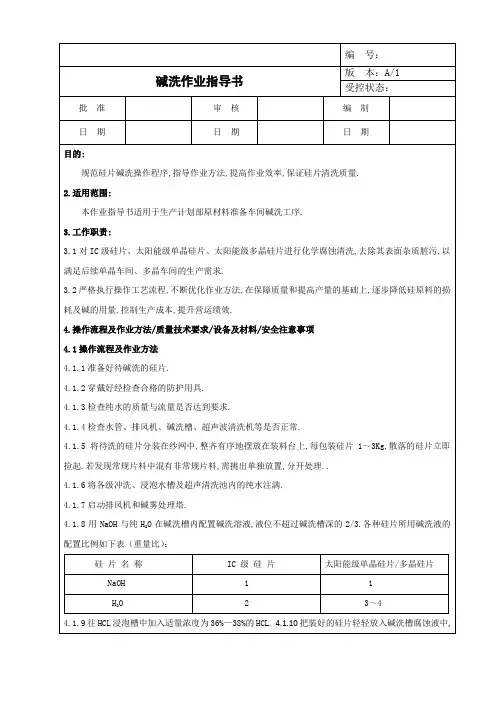

碱洗作业指导书
4.2.9使用的NaOH纯度≥98%.
4.2.10使用的HCL分析纯为36%～38%.
4.3设备及材料
4.3.1设备
碱雾处理塔、排风机( 22KW)、酸洗腐蚀柜、超声波清洗机、酸洗槽、冲水槽、浸泡槽、装料台.
4.3.2材料
引水管、碱洗槽、纱网、有机面罩、防毒口罩、一次性口罩、防酸/碱围裙、防酸/碱手套、乳胶手套、防酸/碱雨靴、NaOH、HCL.
4.4安全注意事项
4.4.1作业过程中,劳保用品一旦破损,立即更换.
4.4.2小心强碱NaOH对人体造成灼伤,若不小心碱液溅到皮肤上眼睛里,,立即用流动的清水冲洗.
4.4.3配制碱液时，动作要轻，不得野蛮操作.
4.4.4碱洗时,注意酸碱液不得外溢,污染环境.
4.4.5废空桶和袋子及时清理并按规定放置.
4.4.6防止烘箱、烘干车高温对人体造成烫伤.
4.4.7严防水进入超声波清洗机控制箱.
附操作方法参考图片:
正确穿戴好防护用品装料碱洗硅片一级冲洗
二级冲刷,目检外观HCL浸泡冲水桶过水三级纯水冲洗
超声波清洗四级纯水浸泡沥水后送往烘干房装入烘箱烘5.支持性记录
《烘干记录表》YGJY-QR-164。
链式硅片清洗的工艺流程
链式硅片清洗的工艺流程链式硅片清洗的工艺流程通常包括以下步骤：预洗、主洗、去离子水冲洗、干燥等。
第一步是预洗。
预洗的主要目的是去除硅片表面的大颗粒杂质和有机污染物。
预洗通常使用碱性清洗剂进行，常见的清洗剂有氨水、硝酸、磷酸等。
首先，将硅片放入预洗设备中，设备中的清洗液与硅片表面接触，清洗液破坏有机污染物的化学键，使其脱落。
随后，进行力学清洗，通过刷洗或气泡冲击等方式，进一步清洗硅片表面。
预洗时间通常为几分钟到半个小时不等。
第二步是主洗。
主洗的主要目的是去除预洗过程中残留的有机污染物和颗粒杂质，并恢复硅片表面的电性能。
主洗通常使用强酸和强碱进行，常见的清洗剂有盐酸、硝酸、氢氧化钠等。
首先，将硅片放入主洗设备中，设备中的清洗液进一步去除有机污染物和颗粒杂质。
清洗液与硅片表面发生化学反应，将其溶解或转化为可溶性物质。
主洗时间通常为几分钟到十几分钟不等。
第三步是去离子水冲洗。
去离子水冲洗的主要目的是去除主洗过程中残留的酸碱及其他离子污染物。
通常使用去离子水设备进行冲洗。
去离子水具有极高的纯净度，其中的离子浓度非常低。
硅片放入去离子水设备中，通过大量的去离子水冲洗硅片表面，去除残留的污染物。
去离子水冲洗时间通常为几分钟到半小时不等。
最后一步是干燥。
将冲洗过的硅片放入干燥设备中，通常使用热风或氮气进行烘干。
热风能够快速将硅片表面的水分蒸发掉，氮气则能够避免硅片表面的氧化。
干燥时间通常为几分钟到半个小时不等。
以上就是链式硅片清洗的工艺流程。
清洗过程中需要注意的是，选择适当的清洗剂和清洗时间，确保清洗效果和硅片的安全性。
此外，清洗设备和工艺也需要进行定期的维护和校准，以确保清洗的稳定性和一致性。
清洗后的硅片可以进一步用于半导体制造等领域。
硅片腐蚀碱洗作业指导书
4操作步骤：
4.1彩片用HF浸泡5小时左右，用自来水洗净；
4.2把洗过的彩片和片料放入配置30-35%的NAOH溶液中3分钟（当中要不停的搅拌）。迅速的放入纯水中反复冲洗（2分钟）；
4.3把碱洗好的片料放入配置好的HCI槽内（浓度为18%）反复搅拌洗（5分钟）。用纯水反复冲洗（经过3个漂洗槽，每槽5分钟时间）；
江苏淮安标准操作文件
编号：
硅片腐蚀（碱洗）作业指导书
版本：
受控状态：
批 准
审 核
编 制
日 期
日 期
日 期
1目的：
使已经有污染的硅片腐蚀、清洗干净能用于拉制太阳能级单晶的原材料；
2使用材料：
HF（49%）、NAOH（99%）、HCL（37%）、片料、烘箱。
3常用工具、设备：
碱洗蓝、漂洗槽、超声波发声器、纯水、烘箱、封装机等。
硅片清洗机的结构设计及电气控制
硅片清洗机的结构设计及电气控制
硅片清洗机的结构设计主要包括以下几个部分：
1. 清洗槽：用于容纳清洗液的容器，一般采用优质不锈钢材料制作，并具有一定的尺寸和深度，以容纳待清洗的硅片。
2. 洗涤系统：包括清洗喷嘴、喷洒系统和水循环系统。
清洗喷嘴负责将清洗液均匀地喷洒在硅片上，喷洒系统负责提供稳定的喷洒压力和流量，水循环系统则负责将用过的清洗液重新回收并过滤，以保持清洗液的清洁度。
3. 硅片输送系统：用于将待清洗的硅片从进料口输送至清洗槽，并在清洗完毕后将硅片从出料口输送出去。
输送系统一般采用传送带或者机械臂等方式，以确保硅片能够平稳地进出清洗槽。
4. 硅片定位系统：用于确保硅片在清洗过程中的位置准确稳定，防止硅片移位或倾斜，一般采用夹具或者真空吸附等方式进行定位。
至于电气控制部分，主要包括以下几个方面：
1. 传感器和探测器：用于检测清洗槽中的液位、温度、浓度等参数，并将检测结果传输给控制系统。
2. 控制系统：包括硬件电路和软件程序，根据传感器和探测器提供的信息，对清洗机的运行过程进行控制和调节。
控制系统一般采用PLC（可编程控制器）或者单片机等。
3. 电机和执行器：用于驱动输送系统、喷洒系统和其他运动部件的电机和执行器，根据控制系统的指令进行相应的动作。
4. 电源和电气保护装置：为清洗机的供电系统提供电源，并配置相应的保护装置，包括过载保护、短路保护和漏电保护等。
以上是硅片清洗机的基本结构设计及电气控制部分的简要介绍，具体的设计和控制方案还需要根据实际情况进一步细化和调整。
硅片清洗技术
硅片清洗技术随着超大规模集成电路的发展、集成度的不断提高、线宽的不断减小，对硅片表面的洁净度及表面态的要求也越来越高。
要得到高质量的半导体器件，仅仅除去硅片表面的沾污已不再是最终的要求。
在清洗过程中造成的表面化学态、氧化膜厚度、表面粗糙度等已成为同样重要的参数。
目前，通常应用的清洗方法是湿式化学清洗法，即利用有机溶剂、碱性溶液、酸性溶液、表面活性剂等化学试剂，配合兆声、超声、加热等物理措施，使有机物、颗粒、金属等沾污脱离硅片表面，然后用大量的去离子水冲洗，获得洁净的硅片表面的清洗方法。
1.硅片清洗硅片表面沾污是指沉积在硅片表面的粒子、金属、有机物、湿气分子和自然氧化膜的一种或几种。
因为有机物会遮盖部分硅片表面，使氧化层和与之相关的沾污难以去除，清洗的一般思路是首先去除表面的有机沾污,然后溶解氧化层（因为氧化层是'沾污陷阱'，也会引入外延缺陷）,最后再去除颗粒、金属沾污，同时使表面钝化。
2.清洗技术的最新发展2.1电解离子水清洗硅片用电解的方法将超净水或添加电解质的超净水分解为阴离子和阳离子，并通过调节电解液的浓度、电流密度等来控制其pH值和氧化还原电位，得到所需要的强氧化性溶液或强还原性溶液，以达到去除硅片表面的有机物、颗粒和金属的作用。
此清洗方法可大幅度地减少化学试剂的用量，而且也减少了冲洗用的超净水的用量，简化了回收再利用所需的设备，既降低成本，又减少对环境的污染。
电解粒子水的使用将有可能是未来硅片清洗的重要发展方向。
2.2只用HF清洗或简化常规工艺后最后用HF清洗在湿式清洗工艺中，硅片表面都有一层化学氧化膜，这层氧化膜是主要的沾污源。
如果没有这层氧化膜可大大降低金属、有机物等沾污。
只用HF清洗或简化常规工艺后最后用HF清洗，可通过降低与周围环境的接触来获得一个理想的钝化表面，减少颗粒吸附在敏感的疏水性表面上。
这就对清洗工艺设备提出了多方面的要求。
目前较成功的是苏州华林科纳公司的清洗设备，它将所有的清洗工艺步骤（清洗和干燥）结合在一个工艺槽中，大大地减少了硅片与空气的接触。
碱洗作业指导书
4.2.9使用的NaOH纯度≥98%.
4.2.10使用的HCL分析纯为36%～38%.
4.3设备及材料
4.3.1设备
碱雾处理塔、排风机( 22KW)、酸洗腐蚀柜、超声波清洗机、酸洗槽、冲水槽、浸泡槽、装料台.
4.3.2材料
引水管、碱洗槽、纱网、有机面罩、防毒口罩、一次性口罩、防酸/碱围裙、防酸/碱手套、乳胶手套、防酸/碱雨靴、NaOH、HCL.
4.4安全注意事项
4.4.1作业过程中,劳保用品一旦破损,立即更换.
4.4.2小心强碱NaOH对人体造成灼伤,若不小心碱液溅到皮肤上眼睛里,,立即用流动的清水冲洗.
4.4.3配制碱液时，动作要轻，不得野蛮操作.
4.4.4碱洗时,注意酸碱液不得外溢,污染环境.
4.4.5废空桶和袋子及时清理并按规定放置.
4.4.6防止烘箱、烘干车高温对人体造成烫伤.
4.4.7严防水进入超声波清洗机控制箱.
附操作方法参考图片:
正确穿戴好防护用品装料碱洗硅片一级冲洗
二级冲刷,目检外观HCL浸泡冲水桶过水三级纯水冲洗
超声波清洗四级纯水浸泡沥水后送往烘干房装入烘箱烘5.支持性记录
《烘干记录表》YGJY-QR-164。
硅片清洗方法及硅片清洗设备
硅片清洗方法及硅片清洗设备摘要:随着科技的发展对集成电路的使用也越来越多，对其工艺制造技术要求也越来越严格。
硅片是集成电路的重要配件。
在实际使用过程中，为了能够提高集成电路制作工艺，保证其使用效果，必须对硅片进行清洗。
因此，研究和探索硅片清洗方法以及研发硅片清洗设备，是提高半导体加工效率的重中之重。
本篇文章主要针对硅片清洗方法以及硅片清洗设备进行分析和研究，希望能够对硅片清洗提供更多的参考意见。
关键词:硅片；清洗方法；清洗设备；引言:在对硅片进行加工和使用过程中，要求其表面必须洁净，无灰尘杂质才能够保证后续生产工艺顺利进行。
因此必须在生产前对硅片进行清洗，在整个生产过程当中清洗是被重复次数最多的步骤，硅片的清洗工序比较复杂，清洗方法的关键和难度在于随着硅片尺寸的不断缩小，半导体集成电路对硅片的敏感性越来越强。
半导体在制作和加工过程中必然会吸附一些颗粒和灰尘等物质。
为了能够减少其他污染物质对芯片质量的影响。
实际生产过程中，往往需要对硅片进行单独清洗，这一清洗过程复杂繁琐，单单一个清洗步骤就占据了整个半导体生产过程的1/3。
由此可见清洗方法以及清洗设备的重要性。
当前，硅片清洗方法应用最多的是湿法技术。
通过不断的技术革新和发展湿法清洗技术几乎已经替代了干法清洗，被广泛应用在硅片清洗工艺当中。
一、硅片的主要清洗方法（一）刷洗法刷洗法是目前清洗硅片最常用的一种方法之一，该方法能够有效的去除硅表面的灰尘杂质和颗粒。
一般情况下，该方法被用在切割或者抛光后的硅片清洗上。
能够有效的清除抛光后的硅片表面附着的大量灰尘和颗粒。
刷洗法可分为单面刷洗或双面刷洗，在实际生产过程中刷洗法有时会与超声法或者是化学液清洗方法共同使用来提高硅片清洗的质量效果和效率。
（二）化学清洗法1.RCA化学清洗法在上个世纪60年代，由美国一家公司研究和推出了一种化学清洗硅片的方法。
这种技术和方法后来便被称作 RCA清洗方法。
该方法主要是利用化学药剂来达到硅片清洗的目的，目前大多数的工厂所使用的硅片清洗方法都是RCA化学方法，可见该方法的应用范围之广。
全自动太阳能硅片清洗机的研制
Hale Waihona Puke Ｔｈｅ Ｄｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎｔ ａ ｎｄ Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ｏ ｆ Ａｕ ｔ ｏ ｍａ ｔ ｉ ｃ Ｓｏ ｌ ａ ｒ Ｗ ａ ｆ ｅ ｒ ｓ Ｃｌ ｅ ａ ｎ ｉ ｎｇ Ｅｑ ｕｉ ｐｍ ｅ ｎ ｔ
Ｍｅ ｎ ｇ Ｃｈａ ｏ， Ｈｕ Ｚｉ － ｑ ｉ ｎ ｇ， Ｃｈ ａ ｎ ｇ Ｚｈ ｉ ， Ｓ ｈｉ Ｘｕ ａ ｎ， Ｓ ｈｅ ｎ Ｌｕ— ｑ ｉ ｎｇ
ｓ ｉ ｌ ｉ ｃ ｏ ｎ ａ ｆ ｔ ｅ ｒ ｂ ｅ ｄ ｅ ｇ ｕ ｍｍ ｉ ｎ ｇ ｐ ｒ ｅ — ｃ ｌ ｅ ａ ｎ ｅ ｄ ． Ｉ ｎ ｏ ｒ ｄ ｅ ｒ ｔ ｏ ｅ ｎ ｓ ｕ ｒ ｅ ｔ ｏ ｇ ｅ ｎ ｃ ｌ ｅ ａ ｎ ｅ ｄ ｓ ｉ ｌ ｉ ｃ ｏ ｎ ，ｉ ｎ ａ ｄ ｄ ｉ ｔ ｉ ｏ ｎ ｔ ｏ ａ ｌ ｋ ａ ｌ ｉ
遣 茎 鱼
星 蚕 秦 昌
团
全 自动太 阳能硅 片清 洗机 的研 制
孟 超， 胡 子卿 ， 常 志， 时 璇， 申璐 青
（ 中 国 电子 科 技 集 团公 司第 二研 究 所 ， 山西 太 原 ０ ３ ０ ０ ２ ４ ）
摘 要 ： 全 自动 太 阳能硅 片清 洗机 是 对脱 胶 预 清洗之 后 的硅 片进 行进 一 步 的 清洗 。 为 了保 证得 到 洁 净 的硅 片 ， 除 了采 用碱 溶 液 清洗 之 外 ， 清洗 设 备还 增 加 了浸 泡 、 超 声 清洗 、 抛动 、 鼓 泡等 清洗 工艺． 提 高 了硅 片的 清洗 质 量和 可 靠性 ， 保证 了硅 片的 清洗合 格 率 。 采 用先进 的 自动控 制 系统 ， 不
硅片超声波清洗机清洗工艺流程
硅片超声波清洗机结构特点：采用三套独立的电脑控制机械臂自动化作业采用第三代最新技术，全面完善的防酸防腐措施，保护到机器每一个角落最新全自动补液技术独特的硅片干燥前处理技术，保证硅片干燥不留任何水痕成熟的硅片干燥工艺，多种先进技术集于一身彩色大屏幕人机界面操作，方便参数设置及多工艺方式转换清洗工艺：上料→碱腐蚀→纯水漂洗→酸碱腐蚀→纯水漂洗→喷淋漂洗→酸中和→纯水漂洗→碱中和→纯水漂洗→烘干→下料?适用范围：各种规格的单晶硅、多晶硅太阳能电池硅片的制绒清洗XT-1300SG太阳能硅片制绒超声波清洗机■ 采用三套独立的电脑控制机械臂自动化作业■ 采用第三代最新技术，全面完善的防酸防腐措施，保护到机器每一个角落■ 最新全自动补液技术■ 独特的硅片干燥前处理技术，保证硅片干燥不留任何水痕■ 成熟的硅片干燥工艺，多种先进技术集于一身■ 彩色大屏幕人机界面操作，方便参数设置及多工艺方式转换清洗工艺：上料→碱腐蚀→纯水漂洗→酸碱腐蚀→纯水漂洗→喷淋漂洗→酸中和→纯水漂洗→碱中和→纯水漂洗→烘干→下料清洗工件：各种规格的单晶硅、多晶硅太阳能电池硅片的制绒清洗清洗溶剂：水基清洗剂产品特点：单机械手或多机械手组合，实现工位工艺要求。
PLC全程序控制与触摸屏操作界面，操作便利。
自动上下料台，准确上卸工件。
净化烘干槽，独特的烘干前处理技术，工作干燥无水渍。
全封闭外壳与抽风系统，确保良好工作环境。
具备抛动清洗功能，保证清洗均匀。
全封闭外壳与抽风系统，确保良好工作环境。
1）适合单晶硅片研磨、切割后的批量清洗，多晶硅片线剧切片后的大批量清洗。
清洗工艺流程：自动上料→去离子水→超声波清洗→碱液超声波清洗→去离子水超声波清洗→碱液超声波清洗→去离子水超声波清洗→去离子水超声波清洗→去离子水超声波清洗→自动下料标准工艺下产量：硅片1000片/小时。
（2）清洗工艺流程自动上料→去离子水＋超声波清洗＋振动筛抛动→碱液＋超声波清洗＋抛动→去离子水＋超声波清洗＋抛动→碱液＋超声波清洗＋抛动→碱液＋超声波清洗＋抛动→去离子水＋超声波清洗＋抛动＋溢流→去离子水＋超声波清洗＋抛动＋溢流→自动下料【摘要】半导体/ LED/ LD硅片清洗加工设备，可广泛用于IC生产及半导体元器件生产中晶片的湿法化学工艺。
