集成电路原理与应用复习总结
集成电路原理与应用.

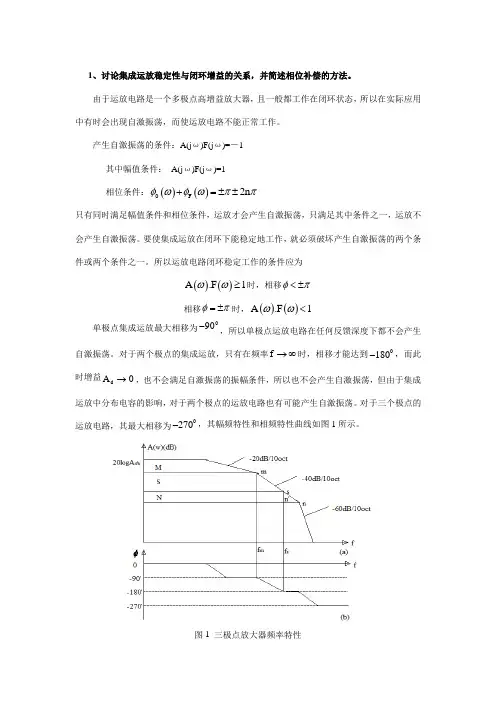

1、讨论集成运放稳定性与闭环增益的关系，并简述相位补偿的方法。
由于运放电路是一个多极点高增益放大器，且一般都工作在闭环状态，所以在实际应用中有时会出现自激振荡，而使运放电路不能正常工作。
产生自激振荡的条件：A(j ω)F(j ω)=－1 其中幅值条件： A(j ω)F(j ω)=1 相位条件：()()0F 2n φωφωππ+=±±只有同时满足幅值条件和相位条件，运放才会产生自激振荡，只满足其中条件之一，运放不会产生自激振荡。
要使集成运放在闭环下能稳定地工作，就必须破坏产生自激振荡的两个条件或两个条件之一。
所以运放电路闭环稳定工作的条件应为()()A .F 1ωω≥时，相移φπ<±相移φπ=±时，()()A .F 1ωω<单极点集成运放最大相移为090-，所以单极点运放电路在任何反馈深度下都不会产生自激振荡。
对于两个极点的集成运放，只有在频率f →∞时，相移才能达到0180-，而此时增益d A 0→，也不会满足自激振荡的振幅条件，所以也不会产生自激振荡，但由于集成运放中分布电容的影响，对于两个极点的运放电路也有可能产生自激振荡。
对于三个极点的运放电路，其最大相移为0270-，其幅频特性和相频特性曲线如图1所示。
图1 三极点放大器频率特性假设环路增益是与频率无关的常数，则环路增一为d A F ，取对数后为d 120lg A 20lg F ⎛⎫- ⎪⎝⎭其中，d 20lg A 是开环增益频率特性曲线，120lg F ⎛⎫⎪⎝⎭是反馈曲线。
当负反馈系数m F F =时，反馈曲线为M ，当环路增益为0dB 时，开环频率特性曲线与反馈曲线M 相交于m 点。
在m 点，环路增益为1，满足自激振荡的幅度条件，m 点对应的频率为如为m f ，相应的相移为0m 180φ<，不满足自激振荡的相位条件，既当反馈系数m F F =时，满足闭环稳定条件，所以运放电路工作是稳定的。
集成电路复习知识点

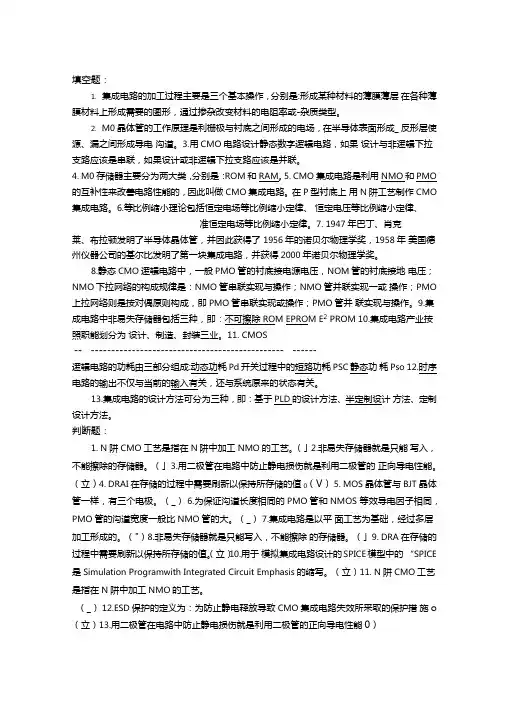

填空题：1.集成电路的加工过程主要是三个基本操作，分别是:形成某种材料的薄膜薄层在各种薄膜材料上形成需要的图形，通过掺杂改变材料的电阻率或-杂质类型。
2.M0晶体管的工作原理是利栅极与衬底之间形成的电场，在半导体表面形成_ 反形层使源、漏之间形成导电沟道。
3.用CMO电路设计静态数字逻辑电路，如果设计与非逻辑下拉支路应该是串联，如果设计或非逻辑下拉支路应该是并联。
4. M0存储器主要分为两大类，分别是：ROM和RAM。
5. CMO集成电路是利用NMO和PMO 的互补性来改善电路性能的，因此叫做CMO集成电路。
在P型衬底上用N阱工艺制作CMO 集成电路。
6.等比例缩小理论包括恒定电场等比例缩小定律、恒定电压等比例缩小定律、准恒定电场等比例缩小定律。
7. 1947年巴丁、肖克莱、布拉顿发明了半导体晶体管，并因此获得了1956年的诺贝尔物理学奖，1958年美国德州仪器公司的基尔比发明了第一块集成电路，并获得2000年诺贝尔物理学奖。
8.静态CMO逻辑电路中，一般PMO管的衬底接电源电压，NOM管的衬底接地电压；NMO下拉网络的构成规律是：NMO管串联实现与操作；NMO管并联实现一或操作；PMO 上拉网络则是按对偶原则构成，即PMO管串联实现或操作；PMO管并联实现与操作。
9.集成电路中非易失存储器包括三种，即：不可擦除ROM EPROM E2PROM 10.集成电路产业按照职能划分为设计、制造、封装三业。
11. CMOS-- ----------------------------------------------- ------逻辑电路的功耗由三部分组成:动态功耗Pd开关过程中的短路功耗PSC静态功耗Pso 12.时序电路的输出不仅与当前的输入有关，还与系统原来的状态有关。
13.集成电路的设计方法可分为三种，即：基于PLD的设计方法、半定制设计方法、定制设计方法。
判断题：1. N阱CMO工艺是指在N阱中加工NMO的工艺。
集成电路原理及应用期末复习资料..

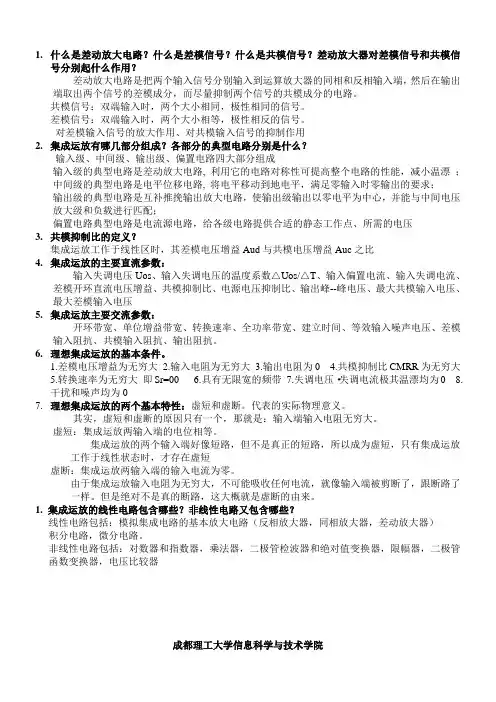

1.什么是差动放大电路？什么是差模信号？什么是共模信号？差动放大器对差模信号和共模信号分别起什么作用？差动放大电路是把两个输入信号分别输入到运算放大器的同相和反相输入端，然后在输出端取出两个信号的差模成分，而尽量抑制两个信号的共模成分的电路。
共模信号：双端输入时，两个大小相同，极性相同的信号。
差模信号：双端输入时，两个大小相等，极性相反的信号。
对差模输入信号的放大作用、对共模输入信号的抑制作用2.集成运放有哪几部分组成？各部分的典型电路分别是什么？输入级、中间级、输出级、偏置电路四大部分组成输入级的典型电路是差动放大电路, 利用它的电路对称性可提高整个电路的性能，减小温漂；中间级的典型电路是电平位移电路, 将电平移动到地电平，满足零输入时零输出的要求；输出级的典型电路是互补推挽输出放大电路，使输出级输出以零电平为中心，并能与中间电压放大级和负载进行匹配；偏置电路典型电路是电流源电路，给各级电路提供合适的静态工作点、所需的电压3.共模抑制比的定义？集成运放工作于线性区时，其差模电压增益Aud与共模电压增益Auc之比4.集成运放的主要直流参数：输入失调电压Uos、输入失调电压的温度系数△Uos/△T、输入偏置电流、输入失调电流、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰--峰电压、最大共模输入电压、最大差模输入电压5.集成运放主要交流参数：开环带宽、单位增益带宽、转换速率、全功率带宽、建立时间、等效输入噪声电压、差模输入阻抗、共模输入阻抗、输出阻抗。
6.理想集成运放的基本条件。
1.差模电压增益为无穷大2.输入电阻为无穷大3.输出电阻为04.共模抑制比CMRR为无穷大5.转换速率为无穷大即Sr=006.具有无限宽的频带7.失调电压·失调电流极其温漂均为08.干扰和噪声均为07.理想集成运放的两个基本特性：虚短和虚断。
代表的实际物理意义。
其实，虚短和虚断的原因只有一个，那就是：输入端输入电阻无穷大。
集成电路分析期末复习总结
集成电路分析期末复习总结集成电路分析集成工业的前后道技术：半导体（wafer）制造企业里面，前道主要是把mos管，三极管作到硅片上，后道主要是做金属互联。
集成电路发展：按规模划分，集成电路的发展已经历了哪几代？参考答案：按规模，集成电路的发展已经经历了：SSI、MSI、LSI、VLSI、ULSI及GSI。
它的发展遵循摩尔定律解释欧姆型接触和肖特基型接触。
参考答案：半导体表面制作了金属层后，根据金属的种类及半导体掺杂浓度的不同，可形成欧姆型接触或肖特基型接触。
如果掺杂浓度比较低，金属和半导体结合面形成肖特基型接触。
如果掺杂浓度足够高，金属和半导体结合面形成欧姆型接触。
、集成电路主要有哪些基本制造工艺。
参考答案：集成电路基本制造工艺包括：外延生长，掩模制造，光刻，刻蚀，掺杂，绝缘层形成，金属层形成等。
光刻工艺：光刻的作用是什么？列举两种常用曝光方式。
参考答案：光刻是集成电路加工过程中的重要工序，作用是把掩模版上的图形转换成晶圆上的器件结构。
曝光方式：接触式和非接触式25、简述光刻工艺步骤。
参考答案：涂光刻胶，曝光，显影，腐蚀，去光刻胶。
26、光刻胶正胶和负胶的区别是什么？参考答案：正性光刻胶受光或紫外线照射后感光的部分发生光分解反应，可溶于显影液，未感光的部分显影后仍然留在晶圆的表面，它一般适合做长条形状；负性光刻胶的未感光部分溶于显影液中，而感光部分显影后仍然留在基片表面，它一般适合做窗口结构，如接触孔、焊盘等。
常规双极型工艺需要几次光刻？每次光刻分别有什么作用？参考答案：需要六次光刻。
第一次光刻--N+隐埋层扩散孔光刻；第二次光刻--P+隔离扩散孔光刻第三次光刻--P型基区扩散孔光刻；第四次光刻--N+发射区扩散孔光刻；第五次光刻--引线接触孔光刻；第六次光刻--金属化内连线光刻掺杂工艺：掺杂的目的是什么？举出两种掺杂方法并比较其优缺点。
参考答案：掺杂的目的是形成特定导电能力的材料区域，包括N型或P型半导体区域和绝缘层，以构成各种器件结构。
集成电路的原理和应用
集成电路的原理和应用1. 什么是集成电路？集成电路是由大量电子器件（如晶体管、电阻、电容等）和连接器件（如金属互连线、绝缘层等）集成在一块硅基片（或其他半导体材料）上的电子器件。
它具有小尺寸、低功耗、高可靠性和功能强大等优点，广泛应用于计算机、通信、娱乐电子等领域。
2. 集成电路的原理集成电路的原理基于半导体材料的特性以及电子器件的工作原理。
2.1 半导体材料集成电路采用的主要半导体材料是硅（Si）和锗（Ge）。
这些材料的导电能力介于导体和绝缘体之间，可以通过控制材料中的杂质掺入来改变其导电性能。
2.2 双极型晶体管集成电路中最基本的元件之一是双极型晶体管（BJT）。
它由两个PN结构组成，可以作为放大器、开关和稳压器等功能。
BJT的工作原理基于PN结的电流驱动和放大效应。
2.3 MOS型场效应晶体管另一个重要的集成电路元件是MOS型场效应晶体管（MOSFET）。
它由金属-氧化物-半导体结构组成，通过控制栅极电势来控制电流的流动。
MOSFET可以作为放大器、开关和数字电路中的逻辑门等。
2.4 CMOS技术CMOS（互补金属氧化物半导体）技术是现代集成电路制造中的主流技术。
它利用了P型MOS和N型MOS两种互补型晶体管的特性，结合双极型晶体管和MOS型场效应晶体管的优势，实现了低功耗、高噪声抑制和高集成度。
3. 集成电路的应用集成电路在众多领域中得到了广泛的应用，下面列举了几个主要的应用领域：3.1 计算机集成电路在计算机中起到了关键的作用。
从计算单元（CPU）到存储器（RAM、ROM）、输入输出控制器（I/O）和图形处理器（GPU），都采用了大量的集成电路。
它们实现了计算和数据处理的高效率和高速度，推动了计算机技术的发展。
3.2 通信现代通信系统离不开集成电路的支持。
无线通信中的射频功放、调制解调器和滤波器等都采用了集成电路来实现。
而有线通信中的光纤通信和各种数据传输协议也需要集成电路的驱动和控制。
uln2204集成电路的原理与应用

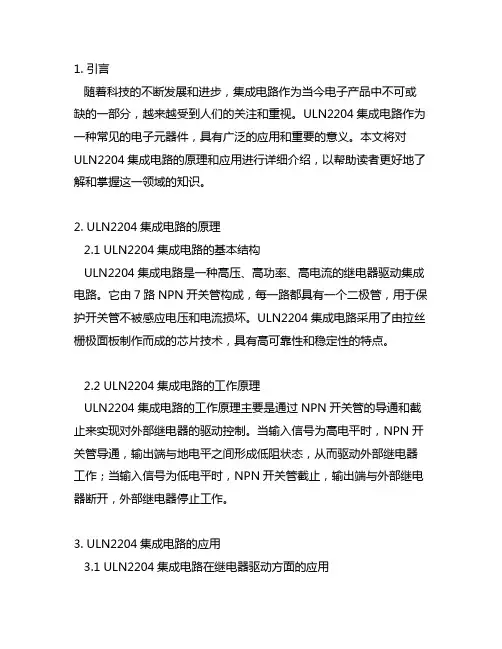

1. 引言随着科技的不断发展和进步，集成电路作为当今电子产品中不可或缺的一部分，越来越受到人们的关注和重视。
ULN2204集成电路作为一种常见的电子元器件，具有广泛的应用和重要的意义。
本文将对ULN2204集成电路的原理和应用进行详细介绍，以帮助读者更好地了解和掌握这一领域的知识。
2. ULN2204集成电路的原理2.1 ULN2204集成电路的基本结构ULN2204集成电路是一种高压、高功率、高电流的继电器驱动集成电路。
它由7路NPN开关管构成，每一路都具有一个二极管，用于保护开关管不被感应电压和电流损坏。
ULN2204集成电路采用了由拉丝栅极面板制作而成的芯片技术，具有高可靠性和稳定性的特点。
2.2 ULN2204集成电路的工作原理ULN2204集成电路的工作原理主要是通过NPN开关管的导通和截止来实现对外部继电器的驱动控制。
当输入信号为高电平时，NPN开关管导通，输出端与地电平之间形成低阻状态，从而驱动外部继电器工作；当输入信号为低电平时，NPN开关管截止，输出端与外部继电器断开，外部继电器停止工作。
3. ULN2204集成电路的应用3.1 ULN2204集成电路在继电器驱动方面的应用由于ULN2204集成电路具有高压、高功率、高电流的特点，因此在继电器驱动方面具有广泛的应用。
它能够有效地控制和驱动各种功率较大的继电器，广泛应用于工业自动化等领域。
3.2 ULN2204集成电路在步进电机驱动方面的应用ULN2204集成电路还可以作为步进电机的驱动器件，用于控制步进电机的启停和运动方向。
它能够稳定、可靠地控制步进电机的运行，广泛应用于机械设备、医疗器械等领域。
3.3 ULN2204集成电路在其他领域的应用ULN2204集成电路还可以应用于温控装置、信号检测、逻辑控制等领域，用于控制和调节各种电子元器件的工作状态。
4. 结语ULN2204集成电路具有广泛的应用前景和重要的意义，对于读者来说，掌握ULN2204集成电路的原理和应用是十分必要的。
集成电路原理与应用
1、讨论集成运放稳定性与闭环增益的关系，并简述相位补偿的方法。
由于运放电路是一个多极点高增益放大器，且一般都工作在闭环状态，所以在实际应用中有时会出现自激振荡，而使运放电路不能正常工作。
产生自激振荡的条件：A(j ω)F(j ω)=－1 其中幅值条件： A(j ω)F(j ω)=1 相位条件：()()0F 2n φωφωππ+=±±只有同时满足幅值条件和相位条件，运放才会产生自激振荡，只满足其中条件之一，运放不会产生自激振荡。
要使集成运放在闭环下能稳定地工作，就必须破坏产生自激振荡的两个条件或两个条件之一。
所以运放电路闭环稳定工作的条件应为()()A .F 1ωω≥时，相移φπ<±相移φπ=±时，()()A .F 1ωω<单极点集成运放最大相移为090-，所以单极点运放电路在任何反馈深度下都不会产生自激振荡。
对于两个极点的集成运放，只有在频率f →∞时，相移才能达到0180-，而此时增益d A 0→，也不会满足自激振荡的振幅条件，所以也不会产生自激振荡，但由于集成运放中分布电容的影响，对于两个极点的运放电路也有可能产生自激振荡。
对于三个极点的运放电路，其最大相移为0270-，其幅频特性和相频特性曲线如图1所示。
图1 三极点放大器频率特性假设环路增益是与频率无关的常数，则环路增一为d A F ，取对数后为d 120lg A 20lg F ⎛⎫- ⎪⎝⎭其中，d 20lg A 是开环增益频率特性曲线，120lg F ⎛⎫⎪⎝⎭是反馈曲线。
当负反馈系数mF F =时，反馈曲线为M ，当环路增益为0dB 时，开环频率特性曲线与反馈曲线M 相交于m 点。
在m 点，环路增益为1，满足自激振荡的幅度条件，m 点对应的频率为如为m f ，相应的相移为0m 180φ<，不满足自激振荡的相位条件，既当反馈系数m F F =时，满足闭环稳定条件，所以运放电路工作是稳定的。
数字集成电路复习必备知识点总结
1. 集成电路是指通过一系列特定的加工工艺，将晶体管、二极管、MOS管等有源器件和阻、电容、电感等无源器件，按一定电路互连，“集成”在一块半导体晶片（硅或砷化镓）上，封装在一个外壳内，执行特定电路或系统功能的一种器件。
2.集成电路的规模大小是以它所包含的晶体管数目或等效的逻辑门数目来衡量。
等效逻辑门通常是指两输入与非门，对于CMOS集成电路来说，一个两输入与非门由四个晶体管组成，因此一个CMOS电路的晶体管数除以四，就可以得到该电路的等效逻辑门的数目，以此确定一个集成电路的集成度。
3.摩尔定律”其主要内容如下：集成电路的集成度每18个月翻一番/每三年翻两番。
摩尔分析了集成电路迅速发展的原因，他指出集成度的提高主要是三方面的贡献:（1）特征尺寸不断缩小，大约每3年缩小 1.41倍；（2）芯片面积不断增大，大约每3年增大 1.5倍；（3）器件和电路结构的改进。
4.反标注是指将版图参数提取得到的分布电阻和分布电容迭加到相对应节点的参数上去，实际上是修改了对应节点的参数值。
5.CMOS反相器的直流噪声容限:为了反映逻辑电路的抗干扰能力，引入了直流噪声容限作为电路性能参数。
直流噪声容限反映了电流能承受的实际输入电平与理想逻辑电平的偏离范围。
6. 根据实际工作确定所允许的最低输出高电平，它所对应的输入电平定义为关门电平；给定允许的最高输出低电平，它所对应的输入电平为开门电平7. 单位增益点.在增益为0和增益很大的输入电平的区域之间必然存在单位增益点，即dVout/dVin=1的点8. “闩锁”现象在正常工作状态下，PNPN四层结构之间的电压不会超过Vtg，因此它处于截止状态。
但在一定的外界因素触发下，例如由电源或输出端引入一个大的脉冲干扰，或受r射线的瞬态辐照，使PNPN四层结构之间的电压瞬间超过Vtg，这时，该寄生结构中就会出现很大的导通电流。
只要外部信号源或者Vdd和Vss能够提供大于维持电流Ih的输出，即使外界干扰信号已经消失，在PNPN四层结构之间的导通电流仍然会维持，这就是所谓的“闩锁”现象9. 延迟时间：T pdo ——晶体管本征延迟时间；UL ——最大逻辑摆幅，即最大电源电压；Cg ——扇出栅电容(负载电容)；Cw ——内连线电容；Ip ——晶体管峰值电流。
集成电路专业课课程习题重点总结概括归纳O( )O
集成电路专业课课程习题重点总结概括归纳O( )O 集成电路专业课课程习题重点总结概括归纳o(-)o1、集成电路的发展遵循了什么定律？简述集成电路设计流程。
说明版图设计在整个集成电路设计中所起的作用。
请问：摩尔定律：集成电路的集成度，即为芯片上晶体管的数目，内要18个月增加一倍或者每3年翻两番。
版图设计的作用：1、满足电路功能性能指标质量要求2、尽可能节省面积以提高集成度，降低成本3、尽可能缩短连线，以减少复杂度，缩短时间，改善可靠性；2、（1）集成电路设计方法的种类主要有哪些？（2）名词解释：asic、soc、dsp、hdl等常用简写请问：（1）全系列制订设计方法，半制订设计方法，标准单元设计方法，通用型单元设计方法，可编程逻辑电路设计方法。
（2）asic（applicationspecificintergratedcircuits）专用集成电路：指特定用户建议和特定电子系统的须要而设计、生产的集成电路soc(systemonchip)系统及芯片、片上系统：指它是一个产品、是一个有专用目标的集成电路，其中包括完整系统并有嵌入软件的全部内容dsp（digitalsignalprocessing）数字信号处理：就是一门牵涉许多学科而又广为应用于许多领域的新兴学科hdl(hardwaredescriptionlanguage)硬件描述语言：指对硬件电路进行行为描述、寄存器传输描述或者结构化描述的一种新兴语言3、（1）叙述多晶硅在cmos工艺中所起至的基本促进作用。
（2）假设某材料的方块电阻值为10ω，电阻的长度为30μm，宽度为10μm，该电阻阻值为多少？如果其他条件维持不变，长度变成25μm，则该电阻的阻值又就是多少？答：（1）多晶硅有着与单晶硅相似的特性，并且其特性可随结晶度与杂质原子的改变而改变。
在mos及双极型器件中，多晶硅可用来制作栅极、源极与漏极的欧姆接触、基本连线、薄pn结的扩散源、高值电阻等。
集成电路总结(附重点知识点参考答案)
1.集成电路重点知识复习点1.芯片制作过程中主要的工艺有哪些？主要的三项工艺：薄膜制备工艺、光刻/图形转移工艺、掺杂工艺薄膜制备工艺：在晶圆表面生长或淀积数层材质不同，厚度不同的膜层，如器件工作区的外延层，绝缘介质层，金属层等。
该工艺通过常用方法有：外延生长，氧化，淀积。
图形转移工艺：包括掩膜版的制作，涂光刻胶，曝光（光刻），显影，烘干，刻蚀。
电路结构以图形的形式制作在光刻掩膜版上。
然后通过图形转换工艺转移精确转移到硅晶片上。
掺杂工艺：包括扩散工艺和离子注入工艺。
各种杂质按照设计要求掺杂到晶圆上，形成晶体管的源漏端以及欧姆接触等。
2.PN结形成的过程是什么？在纯净的本增半导体中少量掺杂施主杂质，如磷，取代硅原子，就形成了N型半导体。
参与导电的主要是带负电的电子，电子为多数载流子，又称多子。
空穴为少数载流子，又称少子。
在纯净的本增半导体中少量掺杂受主杂质，如硼，取代硅原子，就形成了P型半导体。
因为参与导电的主要是带正电的空穴，空穴为多子。
当P型半导体和N型半导体放在一起之后，多子和少子从浓度高的区域向浓度低的区域扩散，P区留下的不能移动的负离子和N区留下的不能移动的正离子在半导体交界面形成了一个很薄的空间电荷区，又称耗尽层。
这就是PN结。
ＰＮ结有内电场，由N区指向P区，内电场阻止多子的扩散运动，促使少子的漂移运动。
最终PN结达到动态平衡。
ＰＮ结具有单向导电性，当外加正向电压（Ｐ区接正电压）时，ＰＮ结处于导通状态，结电阻很小。
当外加负向电压（Ｎ区接正电压）时，ＰＮ结处于截止状态，结电阻很大。
当反向电压加到一定程度，PN结会击穿二损坏。
3.典型的N阱CMOS的剖面图是什么？4.MOS器件的工作区域有哪些？每个区域中的载流子是如何运作的？以NMOS为例：截止区：Vgate加较小的正电压，外加电场使得正电荷积聚在栅极，同时，空穴被排斥到更为底层的主体的衬底区；当空穴被排斥，在栅极下端的主体的P区表面，只留下带负电的不可移动的离子,耗尽区在栅极下方形成；Vgate进一步加大，更多衬底的少子被吸引到表面，当Vgs=VT时，表面将产生足够的电子，使得主体表面形成一层很薄的N型区，此N型区域中，电子的浓度大于空穴的浓度。
集成电路原理及应用的内容
集成电路原理及应用的内容1. 概述集成电路（Integrated Circuit，IC）是将大量电子器件（电阻、电容、晶体管等）以及其它元器件（电感、变压器等）集成到同一块或几块半导体晶片上的电路。
本文将介绍集成电路的原理及应用。
2. 集成电路的分类根据集成电路的规模和复杂度，可以将集成电路分为以下几类：2.1 数字集成电路•逻辑门电路：包括与门、或门、非门、异或门等，用于数字信号的逻辑运算。
•存储器：用来存储大量的二进制数据，包括RAM、ROM、Flash等。
•处理器：包括微处理器、信号处理器等，用于运算和控制。
2.2 模拟集成电路•放大器：包括运放和功率放大器，用于信号放大和增强。
•滤波器：用于信号滤波和频率选择。
•电源管理电路：包括稳压器、开关电源等，用于电源管理和电压稳定。
2.3 混合集成电路混合集成电路将数字电路和模拟电路集成在一起，既可以进行数字信号的处理，又可以进行模拟信号的放大和滤波等。
3. 集成电路的原理集成电路的原理基于半导体器件的特性和电路设计的原理，下面是集成电路的原理要点：3.1 半导体器件•晶体管：包括NPN型晶体管和PNP型晶体管，用于放大和开关等。
•二极管：包括正向导通二极管和反向截止二极管，用于整流和保护等。
•MOSFET：场效应管，用于功率放大和开关等。
3.2 电路设计•逻辑设计：采用布尔代数和逻辑门的原理进行设计，实现数字信号的处理与控制。
•放大器设计：采用电路理论和反馈控制原理，实现模拟信号的放大和增强。
•滤波器设计：采用频率响应和滤波器特性的原理，实现信号的滤波和频率选择。
4. 集成电路的应用集成电路广泛应用于各个领域，下面是集成电路常见的应用场景：4.1 通信领域•数字通信系统：集成电路用于数字信号的调制、解调和处理。
•无线通信系统：集成电路用于无线射频信号的放大、滤波和解调等。
•数据通信系统：集成电路用于数据传输和处理，包括网络交换和路由器等。
4.2 汽车电子•车载娱乐系统：集成电路用于音频、视频处理和控制。
集成电路考点总结
集成电路考点总结填空1、集成电路的加工过程主要是三种基本操作：形成某种材料的薄膜；在薄膜材料上形成所需要的图形；通过掺杂改变材料的电阻率或杂质类型。
2、晶体管有源区、沟道区、漏区统称为有源区，有源区以外的统称场区。
3、当MOS 晶体管加有衬底偏压时，其阈值电压将发生变化，衬底偏压对阈值电压的影响叫衬偏效应（或体效应）。
P914、 MOS 存储器分为随机存储器（RAM ）只读存储器（ROM ）。
MOS 管的RAM 存储器分为动态随机存储器（DRAM ），静态随机存储器（SRAM ）。
5、 MOS 晶体管分为 n 沟道MOS 晶体管、 p 沟道MOS 晶体管两类。
6、富NMOS 电路与富NMOS 电路不能直接级联，但可采取富NMOS 与富PMOS 交替级联的方式（多米诺电路）。
7、 CMOS 集成电路是利用 NMOS 和PMOS 互补性改善电路性能的集成电路。
在 P 型衬底上用n 阱工艺制作CMOS 集成电路。
8、等比例缩小理论包含恒定电场等比例缩小理论（CE ）、恒定电压等比例缩小理论（CV ）、准恒定电场等比例缩小理论（QCE ）。
名词解释1、短沟道效应：MOS 晶体管沟道越短，源漏区PN 结耗尽层电荷在总的沟道耗尽层电荷中占的比例越大，使实际由栅压控制的耗尽层电荷减少，造成阈值电压随沟道长度减小而下降。
2、多米诺CMOS 电路：为避免预充---求值动态电路在预充期间的不真实输出影响下一级电路的逻辑操作，富NMOS 与富NMOS 电路不能直接级联，而是采用富NMOS 与富PMOS 交替级联的方式，或用静态反相器器隔离。
3、 MOS 晶体管阈值电压：沟道区源端半导体表面达到强反型所需要的栅压，假定源和衬底共同接地（对NMOS ）。
4、亚阈值电流：在理想的电流---电压特性中，当GS T V V 时，D I =0，而实际情况是当GS T V <="" 时，mos="" 晶体管表面处于弱反型状态，此时d="">5、瞬态特性：当加在MOS 晶体管各端点的电压随时间变化时，会引起MOS 晶体管内部电荷相应变化，从而表现出电容特性。
《集成电路原理与设计》重点内容总结
《集成电路原理与设计》重点内容总结引言集成电路（Integrated Circuit, IC）作为现代电子工程的核心，其设计和制造技术的发展极大地推动了信息技术的进步。
《集成电路原理与设计》课程涵盖了IC设计的基础理论、工艺技术、设计流程和应用实例，对于电子工程领域的学生和专业人士具有重要意义。
第一部分：集成电路基础1.1 集成电路概述集成电路是将大量电子元件（如晶体管、电阻、电容等）集成在一块半导体材料（通常是硅）上的微型电子器件。
IC的出现极大地减小了电子设备的体积，提高了性能，降低了成本。
1.2 半导体物理基础半导体物理是IC设计的基础。
重点内容包括：半导体材料的特性，如硅和锗的电子结构。
PN结的形成和特性。
载流子（电子和空穴）的行为。
半导体中的扩散和漂移现象。
1.3 晶体管原理晶体管是IC中最基本的放大和开关元件。
重点内容包括：双极型晶体管（BJT）和金属氧化物半导体场效应晶体管（MOSFET）的工作原理。
晶体管的电流-电压特性。
晶体管的开关时间和速度。
第二部分：集成电路设计2.1 设计流程IC设计包括前端设计和后端设计两个主要阶段。
重点内容包括：系统规格定义和功能模块划分。
逻辑设计和电路设计。
物理设计，包括布局、布线和验证。
2.2 设计工具和方法IC设计涉及多种计算机辅助设计（CAD）工具和方法。
重点内容包括：硬件描述语言（如VHDL和Verilog）的使用。
逻辑综合和优化技术。
时序分析和仿真。
2.3 工艺技术IC的制造工艺对设计有重要影响。
重点内容包括：CMOS工艺流程。
工艺参数对IC性能的影响。
新型工艺技术，如FinFET和SOI。
第三部分：集成电路应用3.1 数字集成电路数字IC是实现数字逻辑功能的核心。
重点内容包括：门电路和触发器的设计。
算术逻辑单元（ALU）和微处理器的设计。
存储器的设计，如SRAM、DRAM和Flash。
3.2 模拟集成电路模拟IC用于处理模拟信号。
重点内容包括：放大器、滤波器和振荡器的设计。
集成电路复习重点
集成电路复习重点摩尔定律：集成度大约是每18个月翻一番的增长规律。
CE定律要求所有几何尺寸，包括横向和纵向尺寸，都缩小K倍；衬底掺杂浓度增大K倍；电源电压下降K倍。
CV定律要求所有几何尺寸都缩小K倍，衬底浓度增大K2倍；电源电压保持不变；以便使内部的耗尽层宽度和外部尺寸一起缩小。
QCE定律要求器件尺寸K倍缩小，衬底浓度增大αK倍，电源电压α/K倍（1﹤α﹤K）减小，使耗尽层宽度和器件尺寸一样缩小，同时维持器件内部电场分布不变，但是电场强度增大倍。
集成电路加工的三种操作：1、形成薄膜2、形成图形3、掺杂光刻步骤：1、气相成底膜2、旋转涂胶3、软烘4、对准和曝光5、曝光后烘焙6、显影7、坚膜烘焙8、显影检查N阱：在P型衬底上扩散N型区P阱：在N型衬底上扩散P型区闩锁效应：由NMOS的有源区、P衬底、N阱、PMOS的有源区构成的N-P-N-P结构，当其中一个三极管正偏时，就会构成正反馈形成闩锁。
防止闩锁效应的措施：1、减小阱区与衬底的寄生电阻2、降低寄生双极晶体管的增益3、使衬底反向偏压4、加保护环5、用外延衬底6、采用SOI工艺版图设计规则：1、微米规则：直接以微米为单位给出各种图形尺寸的要求优点：灵活性大，更能针对实际工艺水平缺点：通用性差2、λ规则：以λ为单位给出各种图形尺寸的相对值，λ是工艺中能实现的最小尺寸，一般用套刻间距作为λ值，可取栅长的一半优点：通用性强，适合CMOS按比例缩小的发展规律缺点：对深亚微米CMOS工艺不能简单套用λ规则SOI材料的三种技术：1、注氧隔离技术2、键合减薄技术3、智能剥离技术SOICMOS的优越性：1、每个器件都被氧化层包围，完全与周围的器件隔离，从根本上消除了闩锁效应2、减小了pn结电容和互连线的寄生电容3、不用做阱，简化工艺，极小面积4、极大的减小了源、漏区pn结面积，从而减小了pn结泄漏电流5、有很好的抗辐照功能6、实现三维立体集成阈值电压：沟道区源端半导体表面达到强反型所需的栅压，它是MOS 晶体管导通和截止的分界点。
高三集成运算电路知识点
高三集成运算电路知识点集成运算电路是电子科学与技术中的重要组成部分，广泛应用于信号处理、自动控制等领域。
在高三阶段，学习集成运算电路的知识是非常重要的。
下面将介绍一些高三阶段常见的集成运算电路知识点。
一、集成运算放大器集成运算放大器（Operational Amplifier，简称OP-AMP）是集成电路中最重要的一类元件。
它具有高增益、高输入阻抗和低输出阻抗等特点。
常见的集成运算放大器有AD741、LM358等。
1. 差分放大器差分放大器是集成运算放大器最常用的电路配置之一。
它具有两个输入端和一个输出端，用于放大两个输入信号的差值。
差分放大器可以通过调节输入电阻和反馈电阻的比例来调节放大倍数。
2. 反馈电路反馈电路是集成运算放大器中常用的一种电路组成方式。
通过将部分输出信号反馈到输入端，可以改变电路的增益、频率响应等特性。
常见的反馈电路有电压反馈、电流反馈和混合反馈等。
3. 运算放大器的频率响应集成运算放大器的频率响应是指在不同频率下输出信号的变化情况。
因为集成运算放大器具有内部补偿电容，所以在高频率下其增益会有所下降。
为了满足不同频率下的应用需求，可以根据实际情况选择合适的运算放大器。
二、比较器比较器是一种将输入信号与参考电压进行比较，并输出相应结果的电路。
常见的比较器有LM311、LM393等。
比较器可以用于模拟电压比较、数字电平判断等应用。
1. 开环比较器开环比较器是指将输入信号直接与参考电压比较的比较器电路。
它可以通过调节反馈电阻的比例来改变输出电平的阈值。
2. 有限增益比较器有限增益比较器是在开环比较器的基础上加入了电压放大器，以提高比较器的灵敏度和电平阈值的可调范围。
三、积分器积分器是一种将输入信号进行积分运算后输出的电路。
它可用于模拟电子滤波器、信号调制等领域。
1. 基本积分器基本积分器是指将输入信号经过电容电压积分后输出的电路。
通过调节电容和电阻的数值可以改变积分器的时间常数。
集成电路复习总结
集成电路复习总结第一篇：集成电路复习总结1、中英名词解释（1）IC（Integrated Circuit）：集成电路，是指通过一系列特定的加工工艺，将晶体管、二极管等有源器件和电阻、电容、电感等无源器件，按照一定的电路互联，“集成”在一块半导体晶片（如硅或砷化镓）上，封装在一个外壳内，执行特定电路或系统功能的一种器件。
（2）摩尔定律（Moore's Law）：芯片上晶体管数目每隔18个月翻一番或每三年翻两番，性能也会增加一倍。
（3）SOC（system on chip）：在一个微电子芯片上将信息的采集、传输、存储、处理等功能集成在一起而构成系统芯片。
（4）EDA（Electronic-System Design Automation）：电子设计自动化（5）能带：能量越高的能级，分裂的能级越多，分裂的能级也就相邻越近，这些邻近的能级看起来就像连续分布，这样的多条相邻近的能级被称为能带（6）本征半导体：是一种完全纯净的、结构完整的半导体晶体。
（经过一定的工艺过程将纯净的半导体制成的单晶体称为本征半导体。
导带中的自由电子与价带中的空穴都能参与导电。
）（7）肖特基接触：金属与半导体接触并且金属的费米能级低于N 型半导体或高于P型半导体的费米能级，这种接触为肖特基接触。
（8）MESFET：（Metal-Semiconductor Filed Effect Transistor），即金属-半导体场效应晶体管（9）Spice（Simulation Program with Integrated Circuit Emphasis）：集成电路仿真程序，主要用来在电路硬件实现之前读电路进行仿真分析。
（10）FPGA(Filed Programmable Gate Array)：现场可编程门阵列。
（又称逻辑单元阵列，Logic Cell A）（11）IP（Intellectual Property）：知识产权。
集成电路原理及应用期末复习资料解析
1.什么是差动放大电路？什么是差模信号？什么是共模信号？差动放大器对差模信号和共模信号分别起什么作用？差动放大电路是把两个输入信号分别输入到运算放大器的同相和反相输入端，然后在输出端取出两个信号的差模成分，而尽量抑制两个信号的共模成分的电路。
共模信号：双端输入时，两个大小相同，极性相同的信号。
差模信号：双端输入时，两个大小相等，极性相反的信号。
对差模输入信号的放大作用、对共模输入信号的抑制作用2.集成运放有哪几部分组成？各部分的典型电路分别是什么？输入级、中间级、输出级、偏置电路四大部分组成输入级的典型电路是差动放大电路, 利用它的电路对称性可提高整个电路的性能，减小温漂；中间级的典型电路是电平位移电路, 将电平移动到地电平，满足零输入时零输出的要求；输出级的典型电路是互补推挽输出放大电路，使输出级输出以零电平为中心，并能与中间电压放大级和负载进行匹配；偏置电路典型电路是电流源电路，给各级电路提供合适的静态工作点、所需的电压3.共模抑制比的定义？集成运放工作于线性区时，其差模电压增益Aud与共模电压增益Auc之比4.集成运放的主要直流参数：输入失调电压Uos、输入失调电压的温度系数△Uos/△T、输入偏置电流、输入失调电流、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰--峰电压、最大共模输入电压、最大差模输入电压5.集成运放主要交流参数：开环带宽、单位增益带宽、转换速率、全功率带宽、建立时间、等效输入噪声电压、差模输入阻抗、共模输入阻抗、输出阻抗。
6.理想集成运放的基本条件。
1.差模电压增益为无穷大2.输入电阻为无穷大3.输出电阻为04.共模抑制比CMRR为无穷大5.转换速率为无穷大即Sr=006.具有无限宽的频带7.失调电压·失调电流极其温漂均为08.干扰和噪声均为07.理想集成运放的两个基本特性：虚短和虚断。
代表的实际物理意义。
其实，虚短和虚断的原因只有一个，那就是：输入端输入电阻无穷大。
集成电路总结
集成电路总结集成电路（Integrated Circuit，简称IC）是现代电子技术的重要组成部分，它是将大量的电子元器件（如晶体管、电阻、电容等）集中在一块半导体材料上制成的微型芯片。
集成电路的发展极大地推动了电子技术的进步，广泛应用于计算机、通信、汽车、医疗等领域。
本文将对集成电路的原理、分类、发展历程以及未来趋势进行总结。
一、集成电路的原理集成电路的原理是基于半导体材料的特性，通过电子器件的布局和相互连接实现功能。
半导体材料是一种介于导体和绝缘体之间的材料，其电子流动特性可以被控制。
通过控制半导体材料上的电子流动，可以实现逻辑运算、信号放大等功能。
二、集成电路的分类根据集成电路中电子器件的连接方式和布局等因素，集成电路可分为多种类型，常见的有模拟集成电路、数字集成电路和混合集成电路。
1. 模拟集成电路模拟集成电路是利用半导体器件（如晶体管、二极管等）来实现对连续信号的处理和控制。
它可以放大、滤波、调节和混合各种模拟信号。
2. 数字集成电路数字集成电路是利用半导体器件（如逻辑门、触发器等）来实现对离散信号的处理和控制。
它可以进行逻辑运算、存储数据和控制信号的流动。
3. 混合集成电路混合集成电路是模拟和数字集成电路的结合体，通过将模拟电路和数字电路相互组合，实现更复杂的功能，如模数转换、数模转换等。
三、集成电路的发展历程集成电路的发展经历了几个重要的阶段。
1. 小规模集成电路20世纪60年代，人们开始实现数十个电子器件的集成，将它们封装在一个芯片中。
这些小规模的集成电路主要应用于军事和航空领域。
2. 中规模集成电路20世纪70年代，随着技术的发展，集成度逐渐提高，人们能够在一个芯片上集成数百个电子器件。
中规模集成电路的应用范围逐渐扩大，开始进入家电、通信等领域。
3. 大规模集成电路20世纪80年代后期，随着制造工艺的进一步改进，集成电路的规模进一步扩大，数千个乃至数万个晶体管可以集成在一个芯片中。
集成电路原理与设计重点内容总结
集成电路原理与设计重点内容总结第一章 绪论摩尔定律：(P4)集成度大约是每18个月翻一番或者集成度每三年4倍的增长规律就是世界上公认的摩尔定律。
集成度提高原因：倍；二是芯片面积不断增大，大约每三年增大1.5倍；三是器件和电路结构的不断改进。
等比例缩小定律：(种类 优缺点)(P7-8)1.恒定电场等比例缩小规律（简称CE 定律）a.器件的所有尺寸都等比例缩小K 倍，电源电压也要缩小K 倍，衬底掺杂浓度增大K 倍，保证器件内部的电场不变。
b.集成度提高K 2倍，速度提高K 倍，功耗降低K 2倍。
c.改变电源电压标准，使用不方便。
阈值电压降低，增加了泄漏功耗。
2.恒定电压等比例缩小规律（简称CV 定律）a.保持电源电压和阈值电压不变，器件的所有几何尺寸都缩小K 倍，衬底掺杂浓度增加K 2倍。
b.集成度提高K 2倍，速度提高K 2倍。
c.功耗增大K 倍。
内部电场强度增大，载流子漂移速度饱和，限制器件驱动电流的增加。
3.准恒定电场等比例缩小规则(QCE)器件尺寸将缩小K 倍，衬底掺杂浓度增加λK （1<λ<K ）倍，而电源电压则只变为原来的λ/K 倍。
是CV 和CE 的折中。
需要高性能取λ接近于K ，需要低功耗取λ接近于1。
写出电路的网表：A BJT AMPVCC 1 0 6 Q1 2 3 0 MQRC 1 2 680 RB 2 3 20K RL 5 0 1K C1 4 3 10U C2 2 5 10U VI 4 0 AC 1 .MODEL MQ NPN IS=1E-14+BF=80 RB=50 VAF=100.OP.END其中.MODEL 为模型语句，用来定义BJT 晶体管Q1的类型和参数。
