2.1.2 射线
射线是以某点为起点，且在单方向上无限延长的直线。 【执行方式】 命令行：RAY 菜单：“绘图”→“射线” 【操作格式】 命令: RAY↙ 指定起点:（给出起点） 指定通过点:（给出通过点，画出射线） 指定通过点:（过起点画出另一条射线，用回车结束命令）
1. 定义多线样式 【执行方式】 命令行：MLSTYLE 【操作格式】 命令: MLSTYLE↙ 系统自动执行该命令，打开如图所示的“多线样式”对话框。在该对话框中，用
户可以对多线样式进行定义、保存和加载等操作。
2. 绘制多线 【执行方式】 命令行：MLINE 菜单：“绘图”→“多线” 【操作格式】 命令：MLINE↙ 当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD 指定起点或 [对正(J)/比例(S)/样式(ST)]：(指定起点) 指定下一点：（给定下一点） 指定下一点或 [放弃(U)]：（继续给定下一点绘制线段。输入“U”，则
第2章 绘制二维图形
二维图形是指在二维平面空间中绘制的图形，主要由一些基本的图形 对象（亦称图元）组成，AutoCAD 2008提供了十余个基本图形对象， 包括点、直线、圆弧、圆、椭圆、多段线、矩形、正多边形、圆环、 样条曲线等。本章将分类介绍这些基本图形对象的绘制方法，读者应 注意绘图中的技巧。本章所涉及的命令主要集中在“绘图”菜单（见 图）和“绘图”工具栏（见图）。
CAD 如何进行图形编辑和修复
CAD 如何进行图形编辑和修复CAD（计算机辅助设计）是一种广泛应用于工程和建筑领域的软件工具。
它能够帮助设计师创建和修改各种图形，但有时候我们可能会遇到图形编辑和修复的问题。
本文将介绍一些CAD中常用的图形编辑和修复技巧。
图形编辑是CAD中最基本的操作之一，通过编辑图形，可以实现设计的修改和优化。
常见的图形编辑方法包括移动、旋转、缩放、镜像等。
首先，我们来了解一下移动操作。
在CAD中，选择要移动的图形对象，然后点击移动工具或使用快捷键“M”。
接下来，选择移动的基准点，这是图形对象将要移动到的位置。
然后，在命令行中输入移动的距离和方向，就可以完成图形的移动操作。
旋转是另一种常见的图形编辑操作。
选择要旋转的对象，点击旋转工具或使用快捷键“RO”，接着在命令行中输入旋转的参考点和旋转角度。
通过调整旋转角度，我们可以改变图形的朝向。
缩放是一个有用的技巧，可以根据需要调整图形的大小。
选中要缩放的对象，点击缩放工具或使用快捷键“SC”，然后选择基准点和缩放比例。
较大的比例值将使图形变大，较小的比例值将使图形变小。
镜像是将图形对象以某个轴线为对称轴进行镜像操作的方法。
选中要镜像的对象，点击镜像工具或使用快捷键“MI”，选择镜像轴线，即可完成镜像操作。
现在，让我们转向图形修复技巧。
当我们在CAD中绘制图形时，有时会遇到断线、奇怪的线段或其他错误。
这时候，我们可以用一些修复命令来解决这些问题。
首先，我们可以使用修复命令来连接断线。
选择修复工具或使用快捷键“REC”，选择要修复的对象，然后CAD会自动连接断线，使得线段成为一个连续的路径。
另一个常用的修复命令是修剪。
选择修剪工具或使用快捷键“TRI”，然后选择要修剪的对象。
将剪刀图标移动到需要修剪的线段交点上，单击鼠标即可完成修剪操作。
除了修复断线和修剪线段，我们还可以使用扩展命令来延长线段的长度。
选中扩展工具或使用快捷键“EX”，选择要扩展的线段，然后选择扩展的方向和距离，通过这种方式，我们可以轻松地改变线段的长度。
CAD教程 二维约束的使用与编辑
CAD教程：二维约束的使用与编辑在设计和绘制二维图形时，使用CAD软件是非常方便和高效的。
而二维约束则是CAD软件中用来约束和控制图形元素之间关系的重要工具。
通过使用二维约束，我们能够更加准确地定义和修改图形，提高绘图的效率和质量。
本文将介绍二维约束的使用和编辑技巧，帮助读者更好地掌握CAD软件。
首先，让我们来了解一下什么是二维约束。
二维约束是指通过在CAD软件中定义特定的约束关系来确保图形元素的相对位置和尺寸不会随意变动。
比如，我们可以通过垂直约束来确保两条线段垂直于彼此，通过水平约束来确保两条线段平行于水平方向。
使用二维约束，我们可以更准确地定义图形的关系，避免出现不符合设计要求的错误。
接下来，让我们看一些常用的二维约束类型和如何使用它们。
CAD软件中常见的二维约束有水平、垂直、平行、距离、共线等。
这些约束可以在CAD软件的约束工具栏中找到。
要使用二维约束，首先选择需要约束的图形元素，然后选择所需的约束类型。
例如，如果我们想要两条线段平行，可以选择一条线段，然后选择平行约束。
接着，在图形中选择另一条线段作为参考，CAD软件会自动将其与第一条线段平行。
除了使用预设的约束类型，CAD软件还提供了自定义约束的功能。
通过自定义约束，我们可以在特定的图形元素上添加额外的约束条件。
例如，我们可以在线段上添加角度约束，确保其与其他线段之间的夹角符合设计要求。
在编辑图形时，我们可能需要对已经添加的约束进行修改或删除。
CAD软件允许我们对已有的约束进行调整和编辑。
例如，如果我们想要修改两条线段的长度关系，可以选择其中的一条线段，然后在CAD软件的编辑约束工具中调整其长度值。
CAD软件会自动根据新的长度值重新计算并更新其他相关的约束。
此外，我们还可以通过解除约束的方式来删除不需要的约束。
在CAD软件中，我们可以选择已经添加的约束，然后点击解除约束按钮即可删除相应的约束。
总结一下，二维约束是CAD软件中用于约束和控制图形元素之间关系的重要工具。
cad软件工程制图课件教案教学设计AutoCAD建筑园林室内教程第3章编辑命令
3.2.2 实例—画框
3.2.3 恢复命令
【执行方式】 命令行：OOPS或U 工具栏：标准工具栏→放弃 快捷键：CTRL+Z
【操作步骤】 在命令行中输入“OOPS”命令，按框图形。如左图所示。 2、 恢复删除的竖直辅助线，如图所示。命令行中的提示与操作如下： 命令: OOPS
【执行方式】 命令行：OFFSET 菜单：修改→偏移 工具条：修改→偏移
【操作步骤】
命令： OFFSET 当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:（指定距离值） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（选择要偏移的对象。回车会结束操作） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:（指定偏移方向） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:
第3章 编辑命令
本章重点 二维图形编辑操作配合绘图命令的使用可以进一步完成复杂图形
对象的绘制工作，并可使用户合理安排和组织图形，保证作图准确， 减少重复，因此，对编辑命令的熟练掌握和使用有助于提高设计和绘 图的效率。本章主要介绍以下内容：复制类命令，改变位置类命令， 删除、恢复类命令、改变几何特性类编辑命令和对象编辑命令等。
这两点确定一条镜像线，被选择的对象以该线为对称轴进行镜像。包含该线 的镜像平面与用户坐标系统的XY平面垂直，即镜像操作工作在与用户坐标系统的XY 平面平行的平面上。
3.3.6 实例—盥洗池
3.3.7 阵列命令
AutoCAD 2011提供ARRAY命令建立阵列。用该命令可以建立矩形阵列、极 阵列（环形）和旋转的矩形阵列。
CAD(二级)考试内容
全国计算机信息技术考试计算机辅助设计（AutoCAD 平台）考试大纲第一单元文件操作8分1．建立文件：建立新文件（或者模板文件），设置绘图环境的各种参数，线型等。
要求设置正确，对操作顺序不做要求。
2．保存：以给定的文件名保存文件至要求的文件夹中。
第二单元简单绘图10分1．建立文件：建立新图形文件，设置绘图参数，要求设置正确，对操作顺序不做要求。
2．绘制图形：按所给定的要求正确地绘制图形。
绘图命令、绘图顺序不限。
3．保存：以给定的文件名保存文件至要求的文件夹中。
第三单元图形属性8分1．打开文件：正确地打开给定的文件。
2．图形属性编辑：正确地进行图形属性的修改与编辑。
修改与编辑顺序与命令不限。
3．保存：以给定的文件名保存文件至要求的文件夹中。
第四单元图形编辑12分1．打开文件：正确地打开给定的文件。
2．图形编辑：正确地进行图形编辑与修改，编辑方法与命令不限。
3．保存：以给定的文件名保存文件至要求的文件夹中。
第五单元精确绘图12分1．设置绘图参数：正确地设置图形界限、精度、单位等各种绘图参数。
2．绘制图形：按给定的图形尺寸正确地绘制图形。
绘图顺序不限。
3．保存：以给定的文件名保存文件至要求的文件夹中。
第六单元尺寸标注12分1．打开文件：正确打开文件。
2．设置尺寸标注样式：正确地设置尺寸标注样式，要求标注样式中各参数设置合理。
3．标注尺寸：按给定图形的要求标注尺寸，要求尺寸标注符合制图要求。
4．修饰尺寸：将尺寸标注线进行修饰至合理。
5．文字参数设置：设置合理的文字参数，包括文件大小、字型等各种参数。
6．保存：以给定的文件名保存文件至要求的文件夹中。
第七单元三维绘图20分1．建立文件：建立新文件，设置恰当的绘图参数。
2．绘制图形：按要求绘制三维图形。
绘图顺序、方法不限，正确即可。
3．保存：以给定的文件名保存文件至要求的文件夹中。
第八单元综合绘图20分注：此考题分两部分，第一部分（前十题）以机械图为主，考核考生的综合绘图能力。

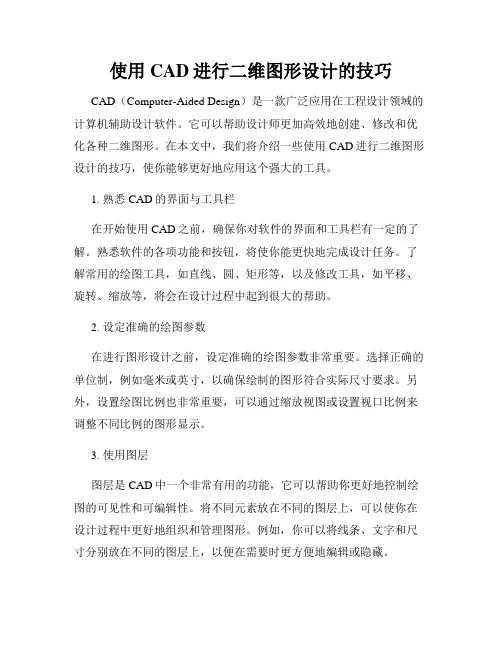

使用CAD进行二维图形设计的技巧
使用CAD进行二维图形设计的技巧CAD（Computer-Aided Design）是一款广泛应用在工程设计领域的计算机辅助设计软件。
它可以帮助设计师更加高效地创建、修改和优化各种二维图形。
在本文中，我们将介绍一些使用CAD进行二维图形设计的技巧，使你能够更好地应用这个强大的工具。
1. 熟悉CAD的界面与工具栏在开始使用CAD之前，确保你对软件的界面和工具栏有一定的了解。
熟悉软件的各项功能和按钮，将使你能更快地完成设计任务。
了解常用的绘图工具，如直线、圆、矩形等，以及修改工具，如平移、旋转、缩放等，将会在设计过程中起到很大的帮助。
2. 设定准确的绘图参数在进行图形设计之前，设定准确的绘图参数非常重要。
选择正确的单位制，例如毫米或英寸，以确保绘制的图形符合实际尺寸要求。
另外，设置绘图比例也非常重要，可以通过缩放视图或设置视口比例来调整不同比例的图形显示。
3. 使用图层图层是CAD中一个非常有用的功能，它可以帮助你更好地控制绘图的可见性和可编辑性。
将不同元素放在不同的图层上，可以使你在设计过程中更好地组织和管理图形。
例如，你可以将线条、文字和尺寸分别放在不同的图层上，以便在需要时更方便地编辑或隐藏。
4. 自定义快捷键和命令CAD提供了许多默认的快捷键和命令，但你也可以根据自己的需求进行个性化设置。
这可以极大地提高你的工作效率。
将常用的命令和工具设置为快捷键，可以使你在操作时更加便捷和流畅。
同时，你也可以通过创建自定义命令来进一步简化重复性的操作步骤。
5. 使用CAD中的绘图命令CAD提供了丰富的绘图命令，帮助你创建各种几何图形。
例如，你可以使用直线命令创建直线，圆命令创建圆形，矩形命令创建矩形等等。
了解和熟悉这些命令将使你在绘制图形时更加方便和快捷。
6. 应用CAD中的修改命令绘制完图形后，你可能需要对其进行一些修改和调整。
CAD提供了许多强大的修改命令，如平移、旋转、镜像、缩放等。
通过熟练地运用这些命令，你可以轻松地调整图形的位置、角度或尺寸，从而使设计更加完美。
《第2章二维绘图基础》
图层状态控制技巧
打开/关闭图层
在图层管理器中，点击图层名称左侧的灯泡图标，可以打 开或关闭该图层。关闭的图层将不显示在绘图区域中。
冻结/解冻图层
点击图层名称左侧的雪花图标，可以冻结或解冻该图层。 冻结的图层将无法进行编辑和选择，但不影响层名称左侧的锁图标，可以锁定或解锁该图层。锁 定的图层将无法进行编辑和修改，但可以进行选择和查看。
准备绘图工具
选择合适的二维绘图软件，并熟悉其 基本操作和功能。
实例分析：关键步骤和技巧讲解
绘制基本图形
01
利用绘图工具绘制点、线、面等基本图形元素。
进行图形编辑
02
对绘制的图形进行移动、旋转、缩放等编辑操作，以满足特定
需求。
完善细节处理
03
对图形进行细节调整，如修改颜色、线型等，提升图形质量。
实例分析：关键步骤和技巧讲解
精确控制图形位置
使用坐标输入或对象捕捉功能，确保图形的精确定位。
利用图层管理图形
通过图层功能对图形进行分类管理，提高编辑效率。
实例分析：关键步骤和技巧讲解
使用快捷键加速操作
熟练掌握常用快捷键，提高绘图和编辑速度。
保持图形比例和尺寸
在进行缩放等操作时，注意保持图形的比例和尺寸关系。
实例操作演示：详细步骤展示
符号插入法
在文本编辑器中选择插入符号功 能，找到需要的特殊字符并插入。
编码输入法
了解特殊字符的编码，通过输入 编码实现特殊字符的输入。
复制粘贴法
从其他来源复制需要的特殊字符， 然后粘贴到目标位置。
04
图层管理与属性设置
图层概念及作用
图层定义
图层是图形文件中的独立透明薄片， 用于组织和管理不同类型的图形对象 。
如何使用AutoCAD进行二维和三维设计和绘
如何使用AutoCAD进行二维和三维设计和绘AutoCAD是一款广泛应用于工程设计领域的计算机辅助设计软件，它具备强大的功能和灵活的操作方式，可以帮助工程师、建筑师等专业人士进行二维和三维设计和绘图工作。
在本文中，我将向您介绍如何使用AutoCAD进行二维和三维设计和绘图。
一、二维设计和绘图1. 创建新的图纸首先，打开AutoCAD软件并进入新建模式。
在开始标签页中点击“新建”，选择“图纸”选项，然后设置图纸的属性，如图纸的尺寸、比例、图层设置等。
2. 绘制基本图形在二维设计中，您可以使用AutoCAD提供的绘图工具来绘制基本的几何图形，如线段、圆、矩形等。
通过点击相应的绘图命令按钮，在绘图区域中点击鼠标以确定图形的位置和大小，然后按照提示完成图形的绘制。
3. 修改和编辑图形完成基本图形的绘制后，您可以使用AutoCAD的编辑工具对图形进行修改和编辑。
例如，您可以选择移动、复制、缩放、旋转等操作来调整图形的位置和大小，或者使用修剪、延伸、镜像等操作来修改图形的形状。
4. 应用图层管理AutoCAD的图层功能可以帮助您对绘制的图形进行管理和控制。
您可以创建多个图层，并对不同图形分别进行分类和管理。
通过设置不同图层的显示属性，您可以控制图形的可见性和打印输出。
5. 添加文字和标注在进行绘图工作时，您可能需要添加文字和标注来说明图形的细节和尺寸。
通过选择相应的文字和标注工具，在绘图区域中输入所需的文字内容，然后将其与图形关联起来。
二、三维设计和绘图1. 创建三维模型在进行三维设计时，您需要将图纸切换到三维模式。
通过点击AutoCAD界面右上角的“3D模型”按钮，将视图切换为三维模式。
然后，您可以开始创建三维模型。
2. 使用三维绘图工具AutoCAD提供了多种三维绘图工具，您可以使用这些工具来创建三维图形。
例如，您可以使用绘制命令来创建立方体、圆柱体、球体等基本几何体，也可以使用修改命令来对三维模型进行编辑和调整。
第三章 二维图形编辑
移动
1. 命令
命令行：MOVE （缩写名：M）
菜单：修改 → 移动 图标：“修改”工具栏 2. 功能 平移指定的对象。 3.格式 命令: MOVE↙ 选择对象: 指定基点或位移: 指定位移的第二点或 <用第一点作位移>: 2. 说明 MOVE命令的操作和COPY命令类似，但它移动对象而不是复 制对象。
综合示例
用 MIRROR 命令把开门方位修改。
【例】左图为一建筑平面图，现欲用 OFFSET 命令画出墙内边界，
⑴
用 OFFSET 命令指定通过点的方法画墙的内边界： 命令： OFFSET↙ 指定偏移距离或[通过（T）]<通过>：↙（回车） 选择要偏移的对象或 <退出>：（拾取墙外边界A） 指定通过点：（用端点捕捉拾取到B点） 选择要偏移的对象或 <退出>：↙（回车） 结果如右图所示。
2. 功能 重做刚用 U 或 UNDO命令所放弃的命令
图标：“标准”工具栏
操作。
复制
1. 命令 命令行： COPY（缩写名：CO、CP） 2. 功能 复制选定对象，可作多重复制。
菜单： 修改 → 复制 图标：“修改”工具栏
3. 格式及示例
4. 说明 ⑴ 在单个复制时，如对提示 位移第二点:
用回车响 应，则系统认为A点是位移点，基点为坐标系原点O （0,0,0），即按矢量复制； ⑵ 基点与位移点可用光标定位，坐标值定位，也可 利用对象捕捉来准确定位。
镜像
1. 命令
命令行：MIRROR（缩写名：MI）
菜单：修改 → 镜像 图标：“修改”工具栏 2. 功能
CAD软件的基本功能与应用
CAD软件的基本功能与应用CAD（计算机辅助设计）软件是一种专门用于辅助工程设计、制造和建模的计算机程序。
它提供了丰富的工具和功能，使得设计师能够以高效、精确和便捷的方式进行设计。
本文将探讨CAD软件的基本功能以及其在各个领域的应用。
一、CAD软件的基本功能1. 图形绘制和编辑：CAD软件提供了各种绘图工具，如线段、圆弧、多边形等，用户可以使用这些工具创建基本的图形。
同时，CAD软件还支持图形的编辑功能，如平移、旋转、缩放等，使得用户可以对已有的图形进行修改和调整。
2. 三维建模：CAD软件不仅支持二维图形的创建和编辑，还可以进行三维建模。
用户可以通过定义基本的几何体，并进行组合、相交等操作，创建出复杂的三维模型。
这为工程设计和建筑设计提供了便捷的工具。
3. 参数化设计：CAD软件还支持参数化设计，即通过定义参数和公式来控制设计模型的形状和尺寸。
用户可以根据需求调整参数的数值，软件会自动重新计算并生成相应的模型。
这种功能可以大大提高设计的灵活性和效率。
4. 组装和装配：CAD软件不仅可以创建单个的零件模型，还可以进行组装和装配。
用户可以将不同的零件进行组合，并通过约束和关联等方式进行装配。
这使得用户可以在设计过程中模拟真实的装配过程，检查零件之间的配合和间隙。
5. 图形展示和渲染：CAD软件不仅可以创建和编辑图形模型，还可以进行图形的展示和渲染。
用户可以对模型进行视角调整、光照设置、材质贴图等操作，使得图形更加真实地呈现。
这为设计师进行项目展示和沟通提供了有力的工具。
二、CAD软件的应用领域1. 机械设计：CAD软件在机械设计领域得到了广泛的应用。
设计师可以使用CAD软件创建和编辑机械零件的三维模型，并进行装配和运动仿真。
这有助于提前发现潜在的设计问题，优化设计方案，减少制造成本和时间。
2. 建筑设计：CAD软件在建筑设计领域也是不可或缺的工具。
设计师可以利用CAD软件创建建筑模型，并进行空间布局、结构分析等操作。
2024版AutoCAD教程[1]
![2024版AutoCAD教程[1]](https://img.taocdn.com/s3/m/d4fef5c803d276a20029bd64783e0912a3167c47.png)
添加技术要求和说明
使用文字命令添加技术要求、材料说 明等信息。
29
学员作品欣赏与点评
优秀学员作品展示
展示一些优秀学员的作品， 包括建筑平面图、机械零 件图等。
2024/1/29
学员作品点评
针对学员作品进行点评， 指出其优点和不足之处， 帮助学员提高绘图技能。
学员心得体会分享
邀请学员分享自己的学习 心得和体会，促进学员之 间的交流和学习。
AutoCAD的用户界面直观友好，使得 设计师能够高效地进行设计工作。
它具有强大的二维和三维设计功能， 支持多种文件格式，并提供了丰富的 工具和命令来创建、编辑和分析设计。
2024/1/29
4
AutoCAD应用领域
建筑设计
用于绘制建筑平面图、 立面图、剖面图等，进 行建筑设计方案的表达
和展示。
2024/1/29
2024/1/29
13
复杂二维图形综合实例
绘制机械零件图
结合基本图形元素绘制方法和图形编辑命令，可以绘制复杂的机械零件图。例如，使用直线、圆和多边形 命令绘制零件的轮廓，然后利用修剪和倒角命令对轮廓进行细化处理，最后添加尺寸标注和文字注释完成 零件图的绘制。
创建建筑设计平面图
通过综合运用AutoCAD的二维绘图和编辑功能，可以创建建筑设计平面图。首先使用直线、矩形和多边 形等命令绘制建筑物的墙体、门窗等基本元素，然后利用偏移、修剪和填充等命令添加细节和标注，最终 形成完整的建筑设计平面图。
尺寸约束 通过在图纸中添加尺寸约束，可以限制图形元素的大小、 位置和角度等参数，确保图形元素在修改时保持特定的几 何关系。
参数化设计 利用尺寸约束和变量等参数化工具，可以创建可调整的图 形模板，实现图形的快速修改和优化。参数化设计可以提 高设计效率和质量，减少重复劳动和错误。
《计算机辅助建筑设计》第六章二维图形编辑
剖面图设计
剖面图展示了建筑物的内部结 构和空间关系，有助于理解建 筑物的功能和设计思路。
•·
1. 内部结构：剖面图需清晰 展示建筑物的内部结构，包 括楼层高度、梁柱布局等。
3. 细节处理：剖面图中的细节 处理也非常重要，如管道、电 线等设施的布局和隐蔽处理。
2. 空间关系：剖面图还需反映 建筑物的空间关系，如室内外 的过渡空间、楼梯、电梯等。
立面图设计
•·
立面图展示了建筑物的外观和立 面效果，是建筑设计中的重要组 成部分。
1. 外观造型：立面图需反映建筑 物的外观造型，包括墙体、屋顶、 门窗等部分的设计。
2. 材料与质感：需考虑立面材料 的选择和质感，以实现建筑物的 外观效果和风格。
3. 光影效果：立面图还需考虑光 影效果，通过合理布局窗户和阴 影来营造出不同的视觉效果。
06
案例分析
案例一：某住宅楼平面设计
总结词
功能分区明确，流线组织合理
详细描述
该住宅楼平面设计采用模块化布局，将公共空间和私人空间进行明确划分。流线组织合理，避免了交 叉和干扰。同时，考虑到采光和通风的需求，合理布置窗户和通风口。
案例二：某博物馆立面设计
总结词
文化元素融入，立面层次丰富
VS
详细描述
选中一个或多个图形对象后，可以使用快捷键 "Ctrl+Alt+滚轮"或菜单命令"编辑"->"旋转"， 对选中的对象进行旋转操作。旋转操作可以改 变对象的角度，但不改变其尺寸。
移动与对齐
移动
选中一个或多个图形对象后，可以使用快捷键"Ctrl+拖动"或菜单命令"编辑"->"移动"，将选中的对象移动到指定 位置。移动操作可以改变对象的位置，但不改变其尺寸和角度。
CAD图形编辑与修改技巧
CAD图形编辑与修改技巧CAD（计算机辅助设计）是一种广泛应用于设计和工程领域的软件工具。
它被用来创建、编辑和修改各种类型的图形。
本文将为您介绍一些CAD图形编辑和修改的技巧，帮助您更高效地进行设计和工程工作。
一、图形选择与修改1. 单个图形选择：在CAD中，您可以使用鼠标点击某个图形来选择它。
按住Shift键可进行多个图形的选择，按住Ctrl键可取消已选择的图形。
2. 整个图层选择：如果您想选择某个图层上的所有图形，可以使用“图层选择集”功能。
选择任意一个该图层上的图形，然后使用右键菜单中的“选择相似”功能来选择整个图层上的所有图形。
3. 快速修改：一些常见的修改操作可以通过快捷键实现。
例如，按住Ctrl键并拖动某个选择的图形可以复制它；按住Shift键并拖动可以进行对称复制；按住Alt键并点击某个图形可以进行平移复制。
4. 对齐与分布：CAD提供了多种对齐与分布图形的工具。
您可以使用它们来使选中的图形对齐、均匀分布等。
5. 切割与修剪：CAD中的切割工具可以将一个图形按照另一个图形的边界进行分割。
修剪工具可以删除或修剪图形重叠的部分。
二、图形形状与属性修改1. 移动：选择一个或多个图形，使用移动工具可以将它们在绘图区域内进行平移。
2. 旋转与缩放：通过选择一个或多个图形，然后使用旋转或缩放工具可以对它们进行相应的操作。
3. 拷贝与阵列：按住Ctrl键并拖动某个选择的图形可以复制它。
阵列工具可以根据指定的参数来创建图形的阵列副本。
4. 修改图形属性：CAD提供了丰富的图形属性修改工具。
您可以修改图形的颜色、线型、线宽等属性。
三、图形编辑辅助工具1. 捕捉和限制：使用CAD的捕捉和限制功能可以将图形对齐到网格、捕捉到点、对象之间的距离等。
这有助于确保图形的精确位置和尺寸。
2. 对象特性管理：CAD允许您为每个图形对象定义特定的属性。
可以使用层、样式和属性管理工具对对象进行分类和管理。
3. 标记与测量：CAD提供了标记和测量图形的工具。
CAD中的二维图形转换和编辑技巧
CAD中的二维图形转换和编辑技巧在使用CAD软件进行二维图形设计时，熟练掌握图形的转换和编辑技巧是非常重要的。
下面将介绍一些常用的技巧，帮助大家更高效地完成工作。
1. 旋转图形：选中需要旋转的图形，点击编辑菜单中的旋转命令。
接着选择旋转的基准点和旋转角度，即可完成图形的旋转。
2. 缩放图形：在编辑菜单中找到缩放命令，选中需要缩放的图形，然后选择缩放比例或输入具体的比例值进行缩放。
3. 剪切图形：使用剪切命令可将图形按照特定的线段进行剪切。
选中需要剪切的图形和剪切线段，然后执行剪切命令，即可完成图形的剪切。
4. 平移图形：选中需要平移的图形，点击编辑菜单中的平移命令。
接着选择平移的基准点和目标点，即可完成图形的平移。
5. 镜像图形：镜像命令可将图形沿指定的镜像线段进行镜像。
选中需要镜像的图形和镜像线段，然后执行镜像命令，即可完成图形的镜像。
6. 复制图形：选中需要复制的图形，点击编辑菜单中的复制命令。
接着选择复制的基准点和目标点，即可完成图形的复制。
7. 数组图形：使用数组命令可将图形按照特定的规律进行复制。
选中需要复制的图形和复制的基准点，然后输入复制的数量和间距，即可完成图形的数组。
8. 修改图形属性：在CAD软件中，可以对图形的属性进行修改，如线条的颜色、线型、线宽等。
选中需要修改的图形，点击属性编辑命令，在弹出的属性编辑器中进行相应的修改。
9. 使用图层：在CAD中，使用图层可方便管理不同的图形。
可以根据需要创建多个图层，并将不同的图形放置在不同的图层中。
通过隐藏或显示不同的图层，可以轻松控制图形的可见性。
10. 标注图形：在CAD软件中添加标注可使图形更加清晰易懂。
可以使用标注命令在图形上添加文字、尺寸标注等。
选中需要标注的图形，执行标注命令，根据需要添加相应的标注。
以上是CAD软件中常用的二维图形转换和编辑技巧。
通过熟练掌握这些技巧，可以提高设计效率和准确度。
希望本文对大家有所帮助。
利用CAD进行二维绘图 技巧与要点
利用CAD进行二维绘图：技巧与要点CAD（计算机辅助设计）是一个强大的工具，广泛应用于二维和三维绘图。
对于二维绘图，CAD的使用可以极大地提高效率和精度。
本文将介绍几个利用CAD进行二维绘图的技巧和要点。
1. 精确测量和标注在CAD中，精确测量和标注是非常关键的。
使用准确的尺寸和标注可以确保绘图的准确性和可读性。
为了进行精确测量，使用CAD中的测量工具，例如直线长度、圆形半径等。
在标注方面，确保使用正确的文字样式和大小，并将标注放置在正确的位置。
2. 使用图层管理通过使用图层管理功能，可以将绘图分成不同的层次，使其更加可控和易于编辑。
例如，可以将不同类型的图形放置在不同的图层上，如建筑平面图、电气布线图等。
这样可以在需要时轻松隐去或显示特定的图层，使绘图过程更加清晰整洁。
3. 利用块和符号库块是一种在CAD中重复使用的图形元素。
可以将常用的图形元素创建为块，并保存到符号库中以备将来使用。
这样可以节省时间并确保绘图的一致性。
块也可以包含属性，例如部件编号、材料等，使其更具信息性。
4. 使用图形编辑工具CAD提供了各种图形编辑工具，可用于修改和改进绘图。
例如，直线修剪工具可以用于修剪多余的线段，圆弧修剪工具可用于修剪过长的圆弧等。
了解并熟练使用这些工具，能够更加高效地进行绘图工作。
5. 多视图绘制对于复杂的二维绘图，使用多视图可以更好地传达设计意图。
多视图绘制可以包括平面图、剖面图和立面图等。
在CAD中，可以使用不同的图层将这些视图分开，并使用视图刷新命令确保它们之间的一致性。
这将有助于工程师和设计师更好地理解绘图和进行设计。
6. 使用辅助工具和命令CAD软件提供了许多辅助工具和命令，可用于更快速和准确地完成绘图。
例如，通过使用偏移命令可以快速生成平行的线段；使用阵列命令可以方便地复制图形等。
掌握这些辅助工具和命令，可极大地提高绘图效率。
7. 定期保存和备份在进行绘图时，定期保存并备份文件是非常重要的。
AutoCAD中文版基础教程(2012版)第3章 二维图形编辑与修改
AutoCAD 中文版基础教程（2012版） AutoCAD计算机辅助设计
清华大学出版社
三、图形的修改
1. 删除图形
选择“修改”→“删除”命令，或单击“删除”按钮，或在命令行 中输入ERASE来执行删除命令。
命令: _erase 选择对象: //在绘图区选择需要删除的对象（构造删除对象集） 选择对象: //按Enter键完成对象，并同时完成对象删除
AutoCAD 中文版基础教程（2012版） AutoCAD计算机辅助设计
清华大学出版社
二、图形的复制
1. 复制图形
选择“修改”→“复制”命令，或在“修改”工具栏中单击“复制” 按钮，或在命令行中输入COPY，可以执行复制命令。“复制”命令可以 将对象复制一次或者多次。
命令: _copy 选择对象: //在绘图去选择需要复制的对象 选择对象://按回车键，完成对象选择 指定基点或 [位移(D)] <位移>: //在绘图区拾取或输入坐标确认复制对象的基点 指定第二个点或 [阵列(A)] <使用第一个点作为位移>://在绘图区拾取或输入坐标确定位移点 指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>://对对象进行多次复制 指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>://按回车键，完成复制
1. 移动图形
选择“修改”→“移动”命令，或单击“移动”按钮，或在命令行 中输入MOVE来执行移动命令。
命令: _move 选择对象: //选择需要移动的对象 选择对象: //按Enter键，完成选择 指定基点或 [位移(D)] <位移>://输入绝对坐标或者绘图区拾取点作为基点 指定第二个点或 <使用第一个点作为位移>: //输入相对或绝对坐标，或者拾取点，确定移动的目标位置点
CAD图形编辑与修改的常用命令
CAD图形编辑与修改的常用命令CAD是一款广泛应用于工程设计和制图的软件，它在各种行业中都有着重要的作用。
为了更好地使用CAD软件，掌握一些图形编辑与修改的常用命令是非常必要的。
1. 移动命令（Move）移动命令可以将选定的对象沿指定的方向进行平移。
使用该命令，你可以将一个图形元素从一个位置移动到另一个位置。
选择移动命令后，先选择要移动的对象，然后指定一个基点，最后指定移动的目标点。
2. 复制命令（Copy）复制命令与移动命令类似，不同的是它不会移动原有的对象，而是在新位置上创建一个副本。
选择复制命令后，也是先选择要复制的对象，然后指定一个基点，最后指定复制的目标点。
3. 旋转命令（Rotate）旋转命令可以将选定的对象按照指定的角度进行旋转。
选择旋转命令后，先选择要旋转的对象，然后指定一个基点，最后指定旋转的角度。
4. 缩放命令（Scale）缩放命令可以按照指定的比例对选定的对象进行缩放。
选择缩放命令后，先选择要缩放的对象，然后指定一个基点，最后指定缩放的比例。
5. 偏移命令（Offset）偏移命令可以创建与已有对象相等的平行线或曲线。
选择偏移命令后，先选择要偏移的对象，然后指定偏移距离和方向，最后指定偏移的目标点。
6. 镜像命令（Mirror）镜像命令可以沿指定的轴将选定的对象进行镜像反转。
选择镜像命令后，先选择要镜像的对象，然后指定一个镜像线，即镜像的轴。
7. 窗口选择命令（Window）窗口选择命令是一种快速选取多个对象的方法。
选择窗口选择命令后，框选住要选取的对象，所有在选定区域内的对象都将被选中。
8. 剪切命令（Trim）剪切命令可以删除被选定对象之外的部分。
选择剪切命令后，先选择要被剪切的对象，然后选择用于剪切的切割边界。
9. 延伸命令（Extend）延伸命令可以将已有的线段、弧段等延伸到与其他对象相交或相接。
选择延伸命令后，先选择要延伸的对象，然后选择与之相交或相接的对象。
10. 数组命令（Array）数组命令可以将已有的对象按照指定的方向和间距进行复制。
