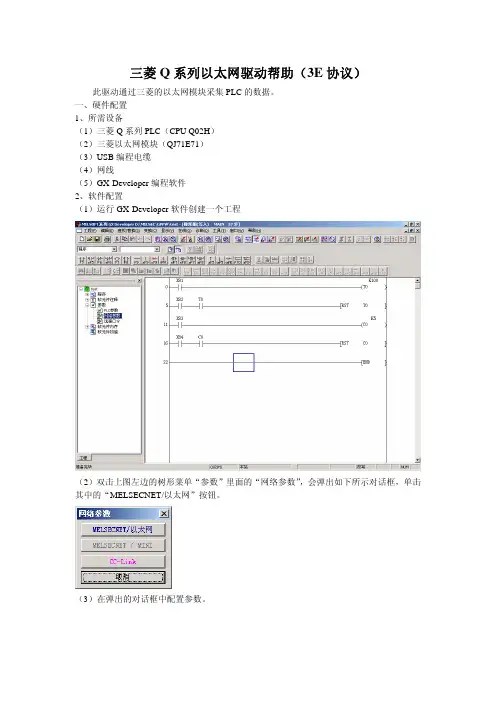

三菱Q系列以太网驱动帮助(3E协议)此驱动通过三菱的以太网模块采集PLC的数据。

一、硬件配置1、所需设备(1)三菱Q系列PLC(CPU Q02H)(2)三菱以太网模块(QJ71E71)(3)USB编程电缆(4)网线(5)GX-Developer编程软件2、软件配置(1)运行GX-Developer软件创建一个工程(2)双击上图左边的树形菜单“参数”里面的“网络参数”,会弹出如下所示对话框,单击其中的“MELSECNET/以太网”按钮。

(3)在弹出的对话框中配置参数。

首先需要在“网络类型”里选择以太网,并且配置起始I/O号、网络号,组号以及站号等。

其次,单击“操作设置”按钮,在弹出的对话框里面,配置如下参数通信数据格式设置:根据需要配置,此参数要和力控驱动里面配置的一致。

IP地址设置:设置PLC的IP地址。

运行中允许写入:将此复选框打钩以后,可在运行状态写修改寄存器等数值。

初始时间设置:选择“始终等待打开”其余的参数保持默认值,最后单击“结束设置”即可最后单击“开放设置”按钮,在弹出的窗口中配置如下参数:在开放设置中可以添加多行协议,需要配置成如下形式:其中协议,开放方式一定要是“TCP”和“Unpassive”,本地站端口号根据需要设定。

单击“结束设置”完成开放设置。

注:如果有多台机器连接到PLC,可以添加多行协议,只要改变成不同的端口号即可;另外在此软件里面设置的端口号为16进制,在力控里配置驱动的时候需要转化成十进制数。

(4)最后单击“结束设置”完成以太网参数的配置。

(5)在GX Developer软件里面单击“在线”下拉菜单里的“传输设置”,配置成编程口通讯方式,将刚才配置的参数下载到PLC中。

(6)下载完参数后,需要将PLC断电后重新加电,这样才能使所设置的IP地址生效。

二、驱动配置1.在力控6.0工程管理器里新建一个工程,进入力控开发环境。

2.在“工程项目”树型菜单中双击“IO设备组态”,在弹出的窗口中,从左边的树型菜单中双击“PLC”类中的“三菱——Q系列以太网(3E协议)”3.对驱动参数进行配置(1)设置设备名称,单击“下一步”(2)配置设备的IP地址和端口号,此IP地址、端口号必须和之前GX Developer里面的配置一致,只不过将16进制的端口号转换成十进制的端口号。

三菱Q系列以太网接口模块

三菱Q系列以太网接口模块
• 当从外部设备进行 PLC CPU 的状态控制 远程 RUN/STOP 等 时 选择由用户提前设置的 始终等待 OPEN 参数 用操作设置中的初始化时序设置选择 如果选择 不等待
OPEN 则关闭远程 STOP 处的通讯线路 关闭后 再也不能在 PLC CPU 端重新断开通讯线 路 并且无法从外部设备起动远程 RUN
1 概述
1- 1 至 1- 4
1.1 概述.......................................................................................................................................................... 1- 1
• 通过把外围设备连接到 CPU 模块或把个人计算机连接到智能功能模块来控制正在运行的 PLC 修改数据 要在顺控程序中配置互锁电路 以确保整个系统的安全 另外 在正在运行的
PLC 上进行其它控制操作 修改程序和运行状态 状态控制 之前 一定要仔细阅读本手册 并且要确认绝对安全
尤其在从外围设备对远程 PLC 进行上述控制操作中 由于异常数据通讯 PLC 端的所有问题都 可能得不到及时处理 除了要在顺控程序中配置互锁电路之外 还要确定系统怎样处理对方设备 和 PLC CPU 之间的数据通讯异常性
4.4.4 代理服务器设置.............................................................................................................................. 4- 13
4.5 样例屏幕上文件的配置.......................................................................................................................... 4- 15

三菱Q系列QJ71C24N串口模块----MC协议通讯测试

三菱Q系列QJ71C24N串口模块----MC协议通讯测试

三菱Q系列QJ71C24N串口模块232口----MC协议通讯测试(重要)这里旨在通过测试让大家理解三菱串口通讯使用方法,以及MC协议的使用,更多其他资料可进入本人主页查看,关注本人,不定期发布相关资料,有助于大家参考学习。

一、硬件和软件准备A、三菱:Q38B(8插槽)、Q62P(电源模块)、Q03UDE(CPU)、QJ71C24N(串口模块)B、其他硬件:编程电缆GT09-C30USB-5P、RS-232转USB插头、DB9针线缆(按照接线图去焊接)C、GX Work2、串口调试精灵(软件下载可联系我QQ2421066609)二、开始前准备1、DB9针公头线缆焊接按照上图焊接线缆焊接好后,一端插入串口模块232接口,另一端接入232转USB插头上;RD--TXSD--RXSG--GND模块端DTR和DSR短接、RS和CS短接2、程序设置A、这里使用三菱编程软件GX Work2(样例程序下载可联系我QQ2421066609)PLC参数里,确定模块安装基板在哪个插槽,以及分配地址右键添加智能功能模块,添加相应模块点击开关设置,按照图片设置,串口调试精灵到时候也是按照这个来设置,保持设置一致B、串口调试精灵设置按照下图设置这里的串口号要根据你所插的USB口来确定的,具体确定需在以下确认:右键点击管理,进入设备管理器其他参数要对应PLC模块的开关设置要一致三、MC协议所谓MC 通讯协议就是对方设备通过Q系列C24 或者Q系列E71来进行PLC CPU 软元件数据和程序的读出/写入的Q 系列PLC 用的通讯方式的名称,上位能够用 MC 协议的控制顺序进行数据的收发信,就能够用 MC 协议进行通讯这里是使用的是MC协议格式1,下面就介绍该格式发送报文,这里需要三菱手册(Q 系列MELSEC 通讯协议参考手册)观看3.1.4节,共有5种格式,这里使用格式1前面报文内容都按照那个来发,以这个为例,前部分报文为05 46 39 30 30 30 30 46 46 30 30 命令和子命令参看3.3.1节各种操作命令和子命令,以字单位成批写入为例,后部分报文为31 34 30 31 30 30 30 30 44 2A 30 30 30 31 30 30 30 30 30 33 31 39 39 35 31 32 30 32 31 31 33 30D100中写入1995H 16进制十进制数为6549D101中写入1202H 16进制十进制数为4610D102中写入1130H 16进制十进制数为4400那么前部分和后部分报文组合,发05 46 39 30 30 30 30 46 46 30 30 31 34 30 31 30 30 30 30 44 2A 30 30 30 31 30 30 30 30 30 33 31 39 39 35 31 32 30 32 31 31 33 30这里面符号换算16进制是根据ASCII码对照表而来,看下图四、通电测试按照前面设置等准备工作,通过编程电缆连接PLC,电脑打开串口调试精灵,通电开始测试发送前发送后通过此次测试,可以了解基本通讯配置,及设置方法,以及根据报文格式怎么发送,加强理论与实践结合,为后续实际现场使用奠定基础。

三菱可编程控制器SLM协议说明

三菱可编程控制器SLM协议说明

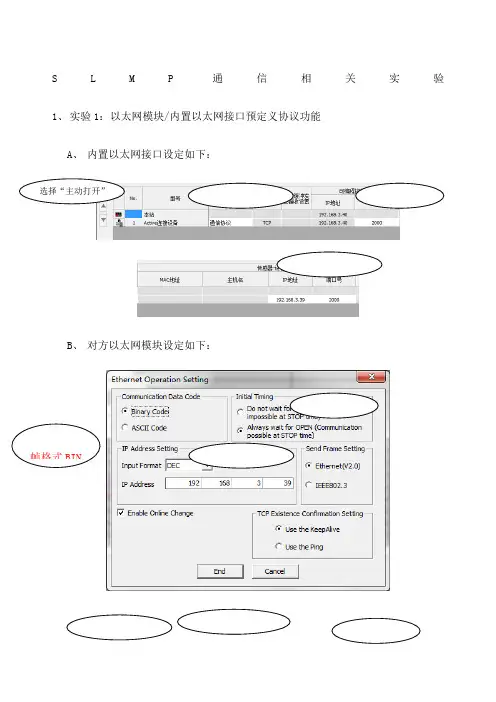

S L M P通信相关实验1、实验1:以太网模块/内置以太网接口预定义协议功能A、内置以太网接口设定如下:选择“主动打开”B、对方以太网模块设定如下:帧格式BINC、设定通信协议内容注意:设定时请务必注意数据帧元素占用的软元件个数,不要重复占用;D、制作梯形图程序梯形图程序包括以下部分:通信建立及中断端口的打开及关闭设定帧数据执行预定义协议E、检查执行结果F、注意要点:读取数据的存D204为数据D204为读取两方以太网参数必须相对应,包括:端口号、IP地址、帧格式等预定义协议中,帧数据格式固定为BIN;2、实验2:使用Socket tool调试工具A、对方以太网设备参数设定同实验1B、在Socket Tool2软件中,新建客户端C、点击“连接”按键当前状对方及本D、在数据发送窗口中输入SLMP报文,并点击发送发送模E、BIN格式报文读M100~M1075400 3412 0000 00 FF FF03 00 0C00 1000 0104 0100Subheader 序列号固定值网络号站号起始IO 多重站号数据长等待时间指令子指令640000 90 0800软元件号软元件类型读写长度D400 3412 0000 00 FF FF03 00 0600 0000固定值序列号固定值网络号站号起始IO 多重站号数据长完成代码读取数据从低至高000000ffff03000c00800000000ffff03000c00d000读M2000D4 00 34 12 00 00 00 FF FF 03 00 06 00 00 00 00 00 00 00F、BIN格式报文写M100~M1075400 3412 0000 00 FF FF03 00 1000 1000 0114 0100Subheader 序列号固定值网络号站号起始IO 多重站号数据长等待时间指令子指令640000 90 0800 00000000软元件号软元件类型读写长度数据区从低位开始D400 3412 0000 00 FF FF03 00 0200 0000固定值序列号固定值网络号站号起始IO 多重站号数据长完成代码000000ffff011111D4 00 34 12 00 00 00 FF FF 03 00 02 00 00 00G、ASCII格式报文读M100~M1075400 1234 0000 00 FF 03FF 00 0018 0010 0401 0001Subheader 序列号固定值网络号站号起始IO 多重站号数据长等待时间指令子指令M 000100 0008软元件类型软元件号读写长度D400 1234 0000 00 FF 03FF 00 000C 0000固定值序列号固定值网络号站号起始IO 多重站号数据长完成代码读取数据从低至高000000FF03FF00001M0001000008D00000FF03FF00000C0000H、报文元素说明Subheader:SLMP报文报首识别码,默认5400;序列号:任意值,用于识别返回报文,与发送报文相同;网络号/站号: 跨网访问时用,访问本站时默认为00/FF起始IO:访问多CPU系统或通过CPU连接的Multidrop网络时用,单CPU 为03FF;多重站号访问通过Multidrop网络连接的CPU时用,不使用时为00;数据长:此数据帧之后所有数据帧长度16进制,以字节计算;等待时间:数据反馈超时等待时间,单位:250ms;00代表无限等待;指令/子指令: SLMP指令,详细请参考SLMP协议手册;软元件类型:访问的软元件类型;BIN时,为2进制代码,请参考SLMP协议手册;软元件号:访问软元件的起始地址;读写长度:读写软元件长度;完成代码:SLMP报文执行结果代码,正常完成为“00”,异常时为故障代码;I、跨网访问ASCII格式报文读N1S2的U0\G185155400 1234 0000 01 02 03FF 00 0024 0010 0401 0080Subheader 序列号固定值网络号站号起始IO 多重站号数据长等待时间指令子指令00 U000 000 G018515 000 0001固定值软元件类型固定值软元件号固定值读写长度54003FF00002400U000000G0D400 1234 0000 01 02 03FF 00 0008 0000 01F4固定值序列号固定值网络号站号起始IO 多重站号数据长完成代码读取数据从低至高Subheader:SLMP报文报首识别码,默认5400;序列号:任意值,用于识别返回报文,与发送报文相同;网络号/站号: 跨网访问时用,此次为访问1号网络2号站R08 CPU起始IO:访问多CPU系统或通过CPU连接的Multidrop网络时用,单CPU 为03FF;多重站号访问通过Multidrop网络连接的CPU时用,不使用时为00;数据长:此数据帧之后所有数据帧长度16进制,以字节计算;等待时间:数据反馈超时等待时间,单位:250ms;00代表无限等待;指令/子指令: SLMP指令,详细请参考SLMP协议手册;子指令规定了后续软元件地址指定格式软元件类型:访问的软元件类型;BIN时,为2进制代码,请参考SLMP协议手册;软元件号:访问软元件的起始地址;读写长度:读写软元件长度;完成代码:SLMP报文执行结果代码,正常完成为“00”,异常时为故障代码;J、跨网访问ASCII格式报文读取模块名称54003FF00000C0000D4003FF0000180000RCPU 0360K、跨网访问ASCII格式报文远程复位,对于PLC,复位报文仅在Stop情况下生效54003FF000000001D4003FF000016C05E02000反馈报文为PLC复位完成后回送,格式与手册不符实验中遇到的问题:1、跨网访问必须设置路由参数,否则无反馈报文;2、访问CC-IE Field主站时,站号固定为“7D”,而不是“00”;3、对于CC-Link IE Field远程模拟量模块,上述报文无效,反馈错误代码为“D0A0”D4003FF000016D0A0017D03FF00原因不明,有可能该模块不支持ASCII码格式数据帧测试工具仅支持ASCII码格式3、MC报文通信实验:Q系列PLC内置以太网口、FX以太网接口模块/适配器不支持SLMP协议4E帧格式;以下为使用MC协议1E帧格式进行的通信实验;A、模块参数设定FX3GE&FX3U-ENET-ADPFX3U-ENETFX3U-ENET-LQ PLC内置以太网接口B、MC报文格式读取M100~M107,ASCII码格式00 FF 000A 4D20 00000064 08 00Subheader PC号 ACPU监视时间软元件类型软元件号读写长度固定值80 00Subheader 完成代码读取数据从低至高C、报文元素说明Subheader:MC报文报首指令码,“00”为读取位软元件,请参考MC协议手册;网络号/站号: 跨网访问时用,访问本站时默认为00/FFPC号:访问多CPU系统时用,单CPU为FF;监视时间:数据反馈超时等待时间,单位:250ms;00代表无限等待;软元件类型:访问的软元件类型;请参考MC协议手册;软元件号:访问软元件的起始地址;读写长度:读写软元件长度;完成代码:报文执行结果代码,正常完成为“00”,异常时为故障代码;以下为使用MC协议3E帧格式进行的通信实验;B、MC报文格式读取D0~D3,ASCII码格式5000 00 FF 03FF 00 0018 0010 Subheader 网络号站号PC号目标模块数据长度监视时间0401 0000 D 000000 0004指令子指令软元件名软元件起始地址读写长度500000FF03FF00000D0000000004D000 00 FF 03FF 00 0014 0000Subheader 网络号站号PC号目标模块数据长度完成代码0000 0000 0000 0000数据1 数据2 数据3 数据4C、报文元素说明Subheader:MC报文报首指令码,请求报文固定为“5000”,反馈报文固定为“D000”请参考MC协议手册;网络号/站号: 跨网访问时用,访问本站时默认为00/FFPC号:访问多CPU系统时用,单CPU为03FF;目标模块:定义不明数据长度:从“CPU监视时间”或“完成代码”到最后一个报文数据的长度,以字节为单位;监视时间:数据反馈超时等待时间,单位:250ms;00代表无限等待;指令:指令代码,请参考MC协议手册;子指令:子指令代码,请参考MC协议手册;软元件名:访问软元件类型软元件号:访问软元件的起始地址;读写长度:读写软元件长度;完成代码:报文执行结果代码,正常完成为“00”,异常时为故障代码;请参考对应模块的手册手册4、其他问题点:A、Q系列PLC内置以太网接口不支持SLMP4E帧协议;B、FX系列PLC以太网模块或适配器不支持SLMP协议,使用SLMP协议通信时会出现“54”报警ASCII码格式或“50”报警BIN码格式;C、SLMP/MC报文由于BIN码和ASCII帧格式不同BIN码存在高低字节交换的情况,发送端和接收端数据类型必须一致,都是BIN或都是ASCII;D、使用预定义协议功能进行通信时,SLMP报文数据格式为BIN码,接收端必须设定为BIN,发送端设定BIN或ASCII都可以;E、SLMP/MC协议通信时,接收方无需成对打开,打开方式选择“发送”或“接收”都可以通信;F、QPLC内置以太网接口及FX PLC以太网接口模块/适配器支持MC协议中的1E帧;帧格式如下:00 FF 000A 4D20 00000064 08 00Subheader PC号 ACPU监视时间软元件软元件号读取长度固定值80 00Subheader 完成代码读取数据从低至高G、iQ-R PLC SLMP报文格式中,软元件CODE和首地址与Q/L系列不同;BIN格式下,iQ-R为4位+8位,Q/L系列为2位+4位;。

谈三菱PLC的网络协议及通讯方法

谈三菱PLC的网络协议及通讯方法

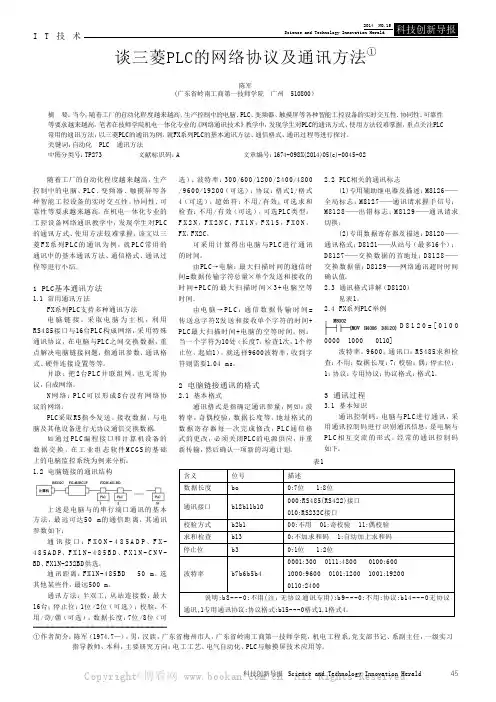

I T 技术科技创新导报 Science and Technology Innovation Herald45随着工厂的自动化程度越来越高,生产控制中的电脑、PLC、变频器、触摸屏等各种智能工控设备的实时交互性、协同性、可靠性等要求越来越高。

在机电一体化专业的工控设备网络通讯教学中,发现学生对PLC 的通讯方式、使用方法较难掌握,该文以三菱F X 系列P L C 的通讯为例,就P L C 常用的通讯中的基本通讯方法、通信格式、通讯过程等进行小结。

1 PLC基本通讯方法1.1 常用通讯方法FX系列PLC支持多种通讯方法电脑链接:采取电脑为主机,利用RS485接口与16台PLC构成网络,采用特殊通讯协议,在电脑与PLC之间交换数据,重点解决电脑链接问题,指通讯参数、通讯格式、硬件连接设置等等。

并联:把2台P L C 并联组网,也无需协议,自成网络。

N 网络:P L C 可以形成8台没有网络协议的网络。

PLC采取RS指令发送、接收数据,与电脑及其他设备进行无协议通信交换数据。

如通过PL C 编程接口和计算机设备的数据交换,在工业组态软件M C G S 的基础上的电脑监控系统为例来分析。

1.2 电脑链接的通讯结构上述是电脑与的串行端口通讯的基本方法,最远可达50 m 的通信距离,其通讯参数如下:通讯接口:F X O N -485A D P 、F X -485A D P、F X 1N -485B D 、F X 1N -C N V -BD、FX1N-232BD供选。

通讯距离:FX1N -485B D 50 m,选其他某些件,最远500 m。

通讯方法:半双工;从站连接数:最大16台;停止位:1位/2位(可选);校验:不用/奇/偶(可选);数据长度:7位/8位(可选);波特率:300/600/1200/2400/4800/9600/19200(可选);协议:格式1/格式4(可选);超始符:不用/有效;可选求和检查:不用/有效(可选);可选PLC类型:F X 2N ,F X 2N C ,F X 1N ,F X 1S ,F X O N ,FX,FX2C。

三菱Q系列 以太网通信设置方法(内置以太网和外置以太网模块)

三菱Q系列 以太网通信设置方法(内置以太网和外置以太网模块)

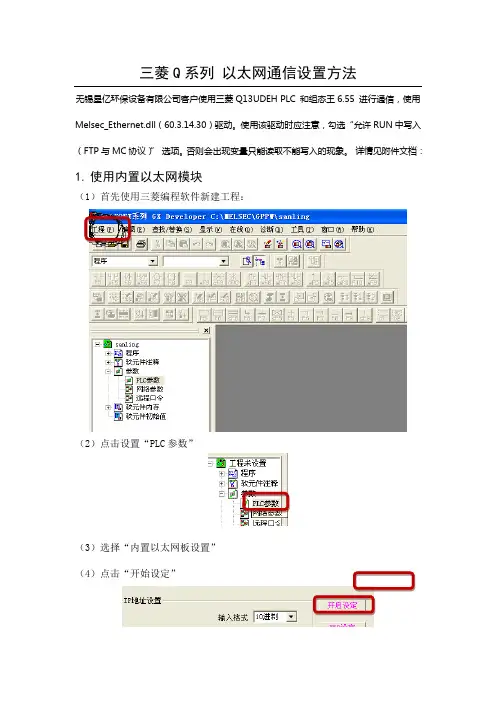

三菱Q系列以太网通信设置方法无锡星亿环保设备有限公司客户使用三菱Q13UDEH PLC 和组态王6.55 进行通信,使用Melsec_Ethernet.dll(60.3.14.30)驱动。

使用该驱动时应注意,勾选“允许RUN中写入(FTP与MC协议)”选项。

否则会出现变量只能读取不能写入的现象。

详情见附件文档:1.使用内置以太网模块(1)首先使用三菱编程软件新建工程:(2)点击设置“PLC参数”(3)选择“内置以太网板设置”(4)点击“开始设定”(5)设定内置以太网参数现象。

注意本站号:当打开时是10进制,这里必须把10进制转化成16进制,以方便组态王中使用。

填写PLC 端口号选取MC 协议2.使用外置以太网模块(1)第一个步骤同使用内置以太网模块,本例以外置以太网模块QJ17E71-100为例;(2)设置“网络参数”(3)点击“MELSECNET/以太网”(4)配置外置以太网模块可按照实际情况选择上图中的“网络类型”,“起始I/O号”,“网络号”,“组号”,“站号”,并选择对应“模式”。

(5)点击“操作设置”注意一定要选取红色框中的选项,否则会造成设备初始化失败(6)点击“初始设置”红色框选中的选项请填写较小的数值(7)点击“打开设置”上图是选择TCP通讯协议时的情况,图中铅笔圈定的两个地方要注意,第一处一定要选“有顺序”否则会引起通讯失败,第二处一定要选“确认”,这样才能与上一图中的设置相对应,否则会导致通讯恢复需要很长时间。

当选择TCP通讯协议时最后一位一定要设为1,因为1代表TCP通信协议选择UDP通讯协议时三处红色框之处都要注意,第一处同样要选确认,理由同上,第二处和第三处没有确定的值,一般建议最好使用700以后的端口。

这里要强调的是当我们选择设备时,设置设备地址时地址中的端口值要与此图一致,如下图(8)点击传输设置(9)选择“以太网板”以太网板以太网模块此处要在注意协议的选择,如果不能和地址中的最后一项相对应(0代表UDP通讯,1代表TCP通讯)则会导致通讯失败。

三菱q系列plc网口通讯协议

三菱q系列plc网口通讯协议

三菱q系列plc网口通讯协议随着计算机技术的不断发展,各行各业纷纷开始采用自动化控制系统来提高生产效率和降低成本。

而在自动化控制系统中,PLC(可编程逻辑控制器)起到了至关重要的作用,它能够完成对各种设备和工艺的准确控制。

而其中,三菱Q系列PLC则以其高性能和可靠性受到了广泛的认可和应用。

在PLC与计算机之间的通信中,网口通讯协议扮演着重要的角色。

三菱Q系列PLC支持的网口通讯协议有许多种:如Modbus TCP、MC Protocol、Ethernet/IP等。

这些协议不仅保证了PLC与计算机之间的可靠通信,还实现了数据的高速传输和实时监控。

首先,我们先来了解一下Modbus TCP协议。

Modbus是一种基于串行通信协议的工业通信协议,而Modbus TCP是在以太网上使用的基于TCP/IP的版本。

使用Modbus TCP协议,PLC可以与计算机进行高速的数据交换,实现实时监控和数据采集。

这种协议的优点在于简单易用,能够满足大部分自动化控制系统的通讯需求。

其次,MC Protocol是三菱自主开发的一种通讯协议。

MC Protocol通过以太网实现PLC与计算机之间的通信。

与ModbusTCP相比,MC Protocol更加高效和稳定。

它不仅可以实现与计算机之间的通信,还可以实现多个PLC之间的通讯,从而实现更加复杂的自动化控制系统。

最后,Ethernet/IP协议是基于工业以太网的应用层协议,它不仅具备Modbus TCP和MC Protocol的优点,还支持更多的功能和特性。

Ethernet/IP可以实现对PLC的远程监控和远程控制,同时可以与其他设备和系统进行无缝对接。

这种协议的高度兼容性和可扩展性使得它在自动化控制系统中得到了广泛的应用。

通过对三菱Q系列PLC网口通讯协议的了解,我们可以看到这些协议的共同点在于都实现了高速、可靠和实时的数据传输。

同时,它们也具备了一定的差异性,以满足不同自动化控制系统的需求。

三菱通讯协议

三菱通讯协议
复杂的配线简单化
9
MC通讯协议的简介
10
MC通讯协议的简介
• 定义 MC协议是MELSEC通信协议缩写,是指用于外部设备经由C24或 E71对可编程控制器CPU的软元件数据、程序进行读取/写入等 的Q/L系列可编程控制器用的通信方式的名称。只要是可安装 应用程序且可通过MC协议的控制步骤进行数据发送接收的设 备,便可通过MC协议进行通信。 • 特点 可以从外部设备(个人计算机、显示器等)对可编程控制器的 软元件数据及程序文件进行读取/写入,对可编程控制器CPU 的状态进行控制(远程RUN/STOP)等。 • 优点 PLC这边可以不用特定的指令去读取发送数据,PC可以直接读 取这边位地址或字地址。而且这种通讯方式相对于TCP协议会 稳定,不会出现网络断开等现象。
12
3E帧的数据格式
13
3E帧的数据格式
1.数据格式
用于E71与外部设备之间进行通信的数据格式是由“头部”及“应用数据”所构成
2.头部
是TCP/IP、UDP/IP 用的头部。对于外部设备侧→可编程控制器CPU 侧(指令报文) 的头部,应附加到外部设备侧进行发送。对于可编程控制器CPU 侧→外部设备侧 (响应报文)的头部,由于E71 会自动附加,因此无需由用户进行设置。
6
前言
• CCLINK通讯
CC-Link 是控制和通信链接的缩写。CC-Link 用专用电缆连 接象I/O 模块、智能功能模块和特殊功能模块这样的分布式 模块,连接后这些模块就可以由PLC CPU 控制。
CCLINK远程I/O站通信
7
前言
• 三菱总线通讯
主要是用在控制器和伺服电机之间的通讯,由SSCNETⅢ线缆 连接三菱简易运控模块和三菱伺服马达。

Mitsubishi PLC QJ71E71-100 Ethernet Interface Modu

Mitsubishi PLC QJ71E71-100 Ethernet Interface Modu

2001 No.155ENEW PRODUCT RELEASEMitsubishi PLCRelease Announcement of the New Model QJ71E71-100 Ethernet Interface ModuleNew!ADVANCED AND EVER ADVANCINGMITSUBISHI ELECTRICMITSUBISHI[New Features](1) High-speed communication at 100 Mbps using 100BASE-TXThe 100 Mbps hub (such as a switching hub) can reduce the load on the Ethernet line, improving the response performance between the QJ71E71-100 and the hub.QJ71E71-100 module responses one and half times faster than QJ71E71 and QJ71E71-B2 when Network communicates with the fixed buffers.(2) Access to the Q Series CPU via Internet using WEB function! In order to maintain and monitor remote PLC equipment via the Internet, the system administrator can collect/update PLC data or control Q Series CPU status using general Web browsers. (The clients do not need special software such as GX Developer.)! The user can easily create programs (ASP files) to access the Q Series CPU or design display forms for Web browsers (HTML files) to show the results of access to the Q Series CPU. (ASP: Active Server Pages; HTML: HyperText Markup Language)RouterQJ71E71-100Internet(Regular public network)Web browser (*1)InternetService Provider (ISP)InternetService Provider (ISP)FirewallCommunication librarySample screen (HTML files)User-created display forms (HTML files)ASP files for accessing PLCExecutes the procedure requested by the Web server and returns the resultPLC CPU dataHTTPScreen data, PLC CPU dataWeb server (*1)HTTP(Client)Note) Communication between the QJ71E71-100 and a Webserver or between a Web server and a browser is performed using HTTP (HyperText Transfer Protocol).HTTP enables the communication through proxy servers and fire walls.Q J 71E 71*1 The following table shows the specifications of web servers and browsers required for Web function. (The operations have been confirmed by Mitsubishi.)(a) Web Server (Computer on which the Web server software operates)Web server operating environmentApplicable Web server software Compatible basic software (OS) MicrosoftR Windows R2000 Server Operating SystemInternet Information Server 5.0 Microsoft RWindows R2000 Professional Operating System Internet Information Server 4.0Microsoft R Windows NT R Server 4.0 Operating SystemMicrosoft R Windows NT RWorkstation 4.0 Operating System Personal Web Server 4.0MicrosoftRWindows R98 Operating System* It is necessary to setup communication libraries, HTML file display forms and ASP files for access to the PLC in the Web server before using the Web function.* Please contact your local agency or sales company, for the purchase of communication library required for access to QJ71E71-100 module and samples (HTML file, ASP file) to confirm the functions to access to a PLC.(b) Required Web Browser! Internet Explorer 4.0 or later (Microsoft R)! Netscape RCommunicator 4.05 or later (Netscape R)(3) E-mail transmission! The user can notify the system maintenance personnel of mechanical trouble through mobile phones, so that they can take prompt actions on the trouble. In addition, the user can exchange the information on device settings and the operation of the Q Series CPU or mechanical problems as e-mail data or attached files with PCs.! Q Series CPU exchanges e-mail with target devices using special instructions (MSEND and MRECV). (Example) Sending message in e-mail data by an MSEND instructionSpecify the number of words in the subject string.Store setting values for the MSEND instruction in D20 and beyond Specify the subject string.Specify the body string.Send e-mail.! “Automatic notification function” allows QJ71E71-100 module to monitor the Q Series CPU according to CPU parameter only and to notify the monitoring result as e-mail data or attached file when the notification condition realizes(4) Connecting multiple MELSOFT products (GX Developer, GT SoftGOT),GOT! QJ71E71 module performs simultaneous PLC access to each device, taking advantage of long-distance and high-speed communication (Ethernet communication), when you connect the module with multiple MELSOFT products and GOTs via Ethernet (direct connection).! Multiple program developers can debug the Q Series CPU using GX Developers (a maximum of 17 units). (Debugging can also be performed through a reliable TCP/IP communication.)EthernetGX DeveloperGX DeveloperGX DeveloperMonitoring the deviceMonitoring program executionTesting the deviceQ J 71E 71[Function](1) Basic Functions of Ethernet Interface Modules (TCP/IP Communication and UDP/IP Communication)Function Description QJ71E71-100QJ71E71QJ71E71-B2QnA compatible 3E frame Communication using the MC protocolA compatible 1E frame Reads/writes PLC CPU data from/to an external device. ""Procedure exist Communication using fixed buffersNo ProcedureReads/writes any data between PLC CPU and an external device using fixed buffer of the Ethernet modules." " Communication using random access buffersReads/writes data from/to the random access buffers of the Ethernet modules of multiple external devices. ""Sends/receives data using e-mail.! Sends/receives data using a sequence program. ! Sends information using the automatic notification function." " Sends an attached file in CSV format. " " Sending/receiving by e-mailSends e-mail body." × Communication using data link instructions Reads/writes PLC CPU data of other stations via the Ethernet using data link instructions." " File transfer (FTP Server Function) Reads/writes files using the FTP command on external devices." " Communication using Web functionReads/writes PLC CPU data via the Internet using commercially available Web browsers."×(2) Additional Functions of Ethernet Interface ModulesFunction Description QJ71E71-100QJ71E71QJ71E71-B2MELSECNET/H, MELSECNET/10relay communicationIn a network system on which the Ethernet, MELSECNET/H andMELSECNET/10 exist or in a network system that relays multipleEthernet nets, data is communicated via several such networks." " Router relay communication (Router relay function) Communicates data via routers and gateways. (Ethernet interface module does not function as a router.) " " External device existence confirmation Checks whether or not the external device operates normally after communication has been established (open processing)." " Paring open communicationReceiving connection and transmitting connection are opened as asingle pair. (For fixed buffer communication.)" " Communication using automaticopen UDP portCommunication is enabled after starting up the station with theEthernet interface module. (Opening and closing by a sequenceprogram is unnecessary.)" " Prohibits remote users from performing illegal accesses to QCPU" " Communication using the MC protocol" " Communication using GX Developer" " Communication using the file transfer function" " Compatibility with QCPU remotepassword functionRemote password unlocking/locking Communication using the Web function" × Simultaneous broadcast Sends/receives data to/from all external devices in the same Ethernetas the Ethernet interface module, through the communication byUDP/IP.""(3) Status Check of the Ethernet Interface ModuleFunction Description QJ71E71-100QJ71E71QJ71E71-B2Self refrain test Checks the Ethernet interface module sending/receiving function and line connection status." " Hardware testTests the RAM and ROM of the Ethernet interface module." " Communication error storageStores the error information (error log), including message subheader, IP addresses of the external device, etc., for a maximum of 16 pairs in the buffer memory area, when a data communication error occurs.""(4) OthersDescription QJ71E71-100QJ71E71QJ71E71-B2Initial processingPerforms initial processing by setting GX Developer parameters. " " Performs open processing using sequence programs." " Open processingPerforms open processing by setting GX Developer parameters. " " Installs an Ethernet interface module to multiple PLC system." " Communication using the MC protocol" " Communication using GX Developer" " Compatibility with multiple PLCsystemAccessing non control PLC Communication using the file transferfunction" × Install an Ethernet interface module to MELSECNET/H remote I/O station." " Set parameters in the GX Developer to use Ethernet interface module functions. " " Access QCPU through the Ethernet interface module (TCP/IP or UDP/IP)." " Monitor various statuses of the Ethernet interface module." " Diagnosis based on PING test" " Through the Ethernet board Diagnosis based on loop back test" " Diagnosis based on PING test" " Compatibility with the GXDeveloper Ethernet diagnosticfunction (GX Developer Version 6or later) Through the CPUDiagnosis based on loop back test" " Communication using the IEEE802.3 frame" × Connection of MELSOFT products (such as GX Developer)" "Simultaneous connection with multiple MELSOFT products usingTCP/IP communication.""" : Available × : Not availablePlease refer to the Q corresponding Ethernet Interface module User’s Manual (SH-080009-C), for the function versions and serial numbers of the products (CPU module and GX Developer) related with the above functions.SpecificationQJ71E71-100 QJ71E71 QJ71E71-B2Item100BASE-TX 10BASE-T 10BASE-T 10BASE5 10BASE2Data transmission rate 100Mbps 10MbpsTransmission method Base band Maximum node-to-nodedistance- 2500m (8203ft.) 925m (3035ft.)Maximum segment length 100m (323ft.) (between hub and node) 500m (1641ft.) 185m (607ft.)Maximum number of nodes per connection Cascade connection, maximum 2 Cascade connection,maximum 4 100 units/ segment 30 units/ segmentTransmission Specifications Minimum node interval - 2.5m (8.2ft.) 0.5m (1.6ft.) Number of simultaneouslyopen connections allowed16 connections (Connections usable by the sequence program)Fixed buffer 1k words × 16Random access buffer 6k words × 1Attached file 6k words × 1 Send/receivedata storagememoryE-mail (*1) Body (main text) 960 words × 1 -Number of I/O points occupied 32 points (I/O assignment: Intelli.) 5V DC current consumption 0.50A 0.70A 12V DC external supply power capacity (fortransceiver)(*2)*1 The following table outlines the specifications of the e-mail transmission and reception function.SpecificationQJ71E71-100 QJ71E71 QJ71E71-B2Item100BASE-TX 10BASE-T 10BASE-T 10BASE5 10BASE2Attached file6k words × 1DatasizeBody(main text)960 words × 1-Data transfer method Sending : Transmit either as anattached file or in the body Receiving : Receive as an attached fileSend/receive as an attached fileSubject Us-ASCII format or ISO-2022-JP (Base64) Attached file format MIME formatMIME Version 1.0Data of attached fileformatBinary data/ASCII code/CSV can be selected.File name: XXXX.bin (binary), XXXX.asc (ASCII), XXXX.csv (CSV)(CSV: Comma Separated Value)Division of attachedfileNot performed (Only 1 file can be sent/received.) Note) If any divided files are received, only the first file is received and the remaining files are discarded. Sending (encode) Subject : Base64Body : 7 bit (QJ71E71-100 only)Attached file : Base64 Receiving (decode)Subject : (not decoded) Body : (cannot be received) Attached file : Base64/7 bit/8 bit Note) Specify the encoding (Base64/7bit/8bit) of the attached file, when sending an e-mail from anexternal device to PLC side.Encryption No Compression No Transmissionspecifications Sending/ receiving dataCommunication with mail server SMTP (sending server) Port number = 25 POP3 (receiving server) Port number = 110*2 It is necessary to use a power supply that meets the specifications of the transceiver and AUI cable, considering the voltage drop(maximum 0.80V) in the module.Unit : mm (inch)28.0(1.10)R1(*1)27.4 (1.08)90 (3.54)98 (3.86)*1 The bending radius near the connector (reference value: R1) should be four times large as the cable’s external diameter or larger, fortwisted pair cable connection.[Packing List]Product NameModel Type QJ71E71-100 Ethernet Interface Module QJ71E71-100 Type QJ71E71 Ethernet Interface Module QJ71E71 Type QJ71E71-B2 Ethernet Interface ModuleQJ71E71-B2[Manual]Manual nameManual shipping form IB/SH number Model code Ethernet Interface module User’s Manual (Hardware)Enclosed with the productIB-0800009-D or later 13JQ35 Q Corresponding Ethernet Interface Module User’s Manual (Basic)Sold separately SH-080009-C or later 13JL88 Q Corresponding Ethernet Interface Module User’s Manual (Application) Sold separately SH-080010-C or later13JL89 Q Corresponding Ethernet Interface Module User’s Manual (Web function)Sold separately SH-080180 13JR40 Q Corresponding MELSEC Communication Protocol Reference ManualSold separatelySH-080008-C or later13JF89Microsoft Windows, and Microsoft Windows NT are registered trademarks of Microsoft Corporation, USA in the United States and other countries.Netscape is a registered trademark of Netscape Communications Corporation in the United States and other countries.Ethernet is a registered trademark of Xerox, Co. Ltd. of USA.Other company names and products mentioned in this new-product bulletin are the trademarks or registered trademarks of their respective owners.Country/Region Salesoffice Tel/FaxU.S.A Mitsubishi Electric Automation Inc.500 Corporate Woods Parkway Vernon Hills, IL 60061 Tel : 1-847-478-2100 Fax : 1-847-478-0328Brazil MELCO-TEC Rep. Com.e Assessoria Tecnica Ltda.Av. Rio Branco, 123-15 ,and S/1507, Rio de Janeiro, RJ CEP 20040-005, Brazil Tel : 55-21-221-8343 Fax : 55-21-221-9388Germany Mitsubishi Electric Europe B.V. German BranchGothaer Strasse 8 D-40880 Ratingen, GERMANY Tel : 49-2102-486-0 Fax : 49-2102-486-717U.K Mitsubishi Electric Europe B.V. UK BranchTravellers Lane, Hatfield, Herts., AL10 8XB,UK Tel : 44-1707-276100 Fax : 44-1707-278695Italy Mitsubishi Electric Europe B.V. Italian BranchCentro Dir. Colleoni, Pal. Perseo - Ingr.2Via Paracelso 12, 20041 Agrate B., Milano, Italy Tel : 39-039-6053301 Fax : 39-039-6053312Spain Mitsubishi Electric Europe B.V. Spanish BranchCarretera de Rubi 76-8008190 - Sant Cugat del Valles, Barcelona, Spain Tel : 34-935-653135 Fax : 34-935-891579South Africa MSA Manufacturing (Pty) Ltd.P O Box 39733 Bramley 201 8 Johannesburg, South Africa Tel : 27-11-444-8080 Fax : 27-11-444-8304Hong Kong Ryoden International Ltd.10th Floor, Manulife Tower, 169 Electric Road, North Point, HongKong Tel : 852-2887-8870 Fax : 852-2887-7984China Ryoden International Shanghai Ltd.3F Block5 Building Automation Instrumentation Plaza 103 Cao Bao Rd. Shanghai200233 China Tel : 86-21-6475-3228 Fax : 86-21-6484-6996Taiwan Setsuyo Enterprise Co., Ltd.6F., No.105 Wu-Kung 3rd.RD, Wu-Ku Hsiang, Taipei Hsine, Taiwan R.O.C. Tel : 886-2-2299-2499 Fax : 886-2-2299-2509Korea HAN NEUNG TECHNO CO.,LTD.1F Dong Seo Game Channel Bldg., 660-11,Deungchon-dong Kangsec-ku,Seoul, Korea Tel : 82-2-3668-6567 Fax : 82-2-3664-8335Singapore Mitsubishi Electric Asia Pte, Ltd.307 ALEXANDRA ROAD #05-01/02,MITSUBISHI ELECTRIC BUILDING SINGAPORE 159943 Tel : 65-473-2480 Fax : 65-476-7439Thailand F. A. Tech Co.,Ltd.898/28,29,30 S.V.CITY BUILDING,OFFICE TOWER 2,FLOOR17-18 RAMA 3 ROAD,BANGKPONGPANG,YANNAWA,BANGKOK 10120 Tel : 66-2-682-6522 Fax : 66-2-682-6020Indonesia P.T.Autoteknindo SUMBER MAKMURJL. MUARA KARANG SELATAN BLOK A UTARA NO.1 KAV.NO.11 KAWASAN INDUSTRI/ PERGUDANGAN JAKARTA - UTARA 14440 Tel : 62-21-663-0833 Fax : 62-21-663-0832India Messung Systems Put,Ltd.Electronic Sadan NO:111 Unit No15, M.I.D.C BHOSARI,PUNE-411026 Tel : 91-20-7128927 Fax : 91-20-7128108Australia Mitsubishi Electric Australia Pty. Ltd.348 Victoria Road, PostalBag, No 2, Rydalmere, N.S.W 2116, Australia Tel : 61-2-9684-7777 Fax : 61-2-9684-7245HEAD OFFICE:MITSUBISHI DENKI BLDG MARUNOUCHI TOKYO 100-8310 TELEX:J24532 CABLE MELCO TOKYO01 (MEE) Specifications subject to change without notice.。

三菱通讯协议

三菱通讯协议
23
PLC网络设置
4. 运行设置 ? 通信数据代码的设置(按报文格式去设置) ? 初始时间设置 ? IP 地址设置(下面的允许RUN中写入一定要勾选) ? 发送帧设置 ? TCP生存确认设置
24
PLC网络设置
5. 打开参数的设置 ? 协议(TCP) ? 打开方式(unpassive) ? 固定缓冲通信步骤(有顺序) ? 本站端口号
主讲人:
目录
? 前言 ? MC协议的简介 ? 3E帧数据格式 ? PLC的网络设置 ? MC协议的实例模拟
2
前言
3
前言
三菱PLC的几种通讯方式
IO通讯 串口通讯 以太网通讯 CCLINK通讯 总线通讯
ASLINK通讯
(SSCNETⅢ)
4
前言
? IO通讯
简单说就是两个控制器的IO之间互相连接,一端的输入接
6
前言
? CCLINK通讯
CC-Link 是控制和通信链接的缩写。CC-Link 用专用电缆连 接象I/O 模块、智能功能模块和特殊功能模块这样的分布式 模块,连接后这些模块就可以由PLC CPU控制。
CCLINK远程I/O站通信
7
前言
? 三菱总线通讯
主要是用在控制器和伺服电机之间的通讯,由SSCNETⅢ线缆 连接三菱简易运控模块和三菱伺服马达。
示例报文 读取PLC位地址M1的0 状态
15
3E帧的数据格式
上页圈出来的那个是指令代码,下图中是网络指令从外部设备访问可编程控 制器CPU时的指令及功能。
16
3E帧的数据格式
17
3E帧的数据格式
② 外部设备对本站可编程控制器CPU的数据进行写入的情况下
示例报文 写入PLC位地址M1的0 状态为1

三菱Q系列PLC以太网通讯,三步可以搞定!

三菱Q系列PLC以太网通讯,三步可以搞定!

三菱Q系列PLC以太网通讯,三步可以搞定!
e我们知道三菱Q系列PLC做以太网通讯有两种选择,第一种是使用带内置以太网接口的CPU,另外一种是加以太网模块QJ71E71-100。

以太网模块QJ71E71-100虽然功能强大,但是额外加模块成本肯定高些。

如果使用内置以太网接口能搞定就两全其美了。

内置以太网支持MC和套接字两种通信功能。

当PLC作为从站时,计算机或显示器等通过MC协议可对CPU模块软元件进行读写。

当PLC作为主站时,就需要使用套接字功能了。

今天主要主要说的就是套接字功能的使用方法,详细操作步骤如下所示:
1、打开编程软件,设置PLC参数
Ø 设置PLC的IP地址
Ø 打开设置
1)、协议:TCP协议
2)、打开方式:套接字方式
3)、TCP连接方式:非被动
4)、本地端口号:2000(根据自己需要更改)
2、以太网调试助手设置
协议类型:TCP Client ;IP地址和端口号对应PLC的设置
3、编写PLC程序
PLC中使用的是套接字专用指令,程序单独发送,有需要的欢迎留言。

三菱Q系列PLCMC协议通讯

三菱Q系列PLCMC协议通讯

三菱Q系列PLCMC协议通讯总结⼀下上位机通过MC协议与Q系列PLC通讯的配置。

现场碰到的硬件有两种⼀种是⾃带⽹⼝的CPU如Q06UDEH,另⼀种是使⽤⽹络模块QJ71E71-100。

⼀. PLC端设定1.1 ⾃带⽹⼝的CPUGX Works 软件打开【参数】-->>【PLC参数】-->>【内置以太⽹端⼝设置】配置IP,协议格式等参数。

然后进【打开设置】,如下是按TCP协议开放了两个供上位机MC协议的端⼝。

这样PLC端的配置就结束了。

1.2 使⽤⽹络模块QJ71E71-100通讯(界⾯与上述的内置⽹⼝PLC有所不同)GX Works 软件打开【参数】-->>【⽹络参数】-->>【以太⽹***】配置IP,协议格式等参数。

下图中的初始时间设置,允许RUN中写⼊⼀定要勾对!!!然后进【打开设置】,如下是按TCP协议开放了⼀个供上位机MC协议的端⼝3210。

⼆通讯测试上位机可以通过⽹络调试助⼿测试通讯端⼝的配置状况,⼆进制与ASCII码两种通讯⽅式协议内容有所不同,具体可以查询三菱的通讯协议资料。

我这边主要使⽤的是如下这份,主要是其中的第3章通过 QnA 兼容 3E/3C/4C 帧、4E 帧进⾏通信时https:///s/1jQs8l2M7IZHvMKFqrgP0qw1 ⼆进制模式如下指令为向D7000写⼊H000C发送:50 00 00 FF FF 03 00 OE 00 10 00 01 14 00 00 58 1B 00 A8 01 00 0C 00接收:D0 00 00 FF FF 03 00 02 00 00 00如下指令为读取D100开始的20个D值发送:50 00 00 FF FF 03 00 0C 00 10 00 01 04 00 00 64 00 00 A8 14 00接收:D0 00 00 FF FF 03 00 2A 00 00 00 00 00 FF FF FF FF FF FF 00 00 01 00 FD FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 002 ASCII模式//设定D1090为H2032500000FF03FF00001C001014010000D*00109000012032 //读取D1090500000FF03FF000018001004010000D*0010900001。

Q系列以太网模块QJ71E71通讯

Q系列以太网模块QJ71E71通讯

Q系列PLC通过以太网模块(QJ71E71-100)进行通讯駅、戡上1鎭单让的起仙胃號由蓼败XBI複块3kU网*无F无.忧:站冋蹒号2总M数组号1站号3花除T T审辭%置J 檢縱置_____________________ 嚴由中址麹1JIF^S■中昵童己谡醐毕)終/閱雪耕) 瘾时的磐(君/协邀trw:固超冲 E 固罡斟区 it 訓序生卿和号ITT 方 i?O iig^ 谪匚号1TCP+InpsEEive *爍 * 光輔▼杯聃认 *. 300 2 TCF▼V EPSEEIP ^ ★无解▼ 釘不荫认* 200 3 TCP ” IfmaEsiveT无商序F单牛T 小讚认F2004 VvT TT T5 ▼T T 臀▼G TTT T r T■ *TTT V T f 9 督仃> r 叩§墉*T T T >札TT V T ▼几 审T' T VT 3 kT T■T上-3 13 TT冒▼訓 H 审TT ■ <W15 TT TTE督T三■丰调口別酯对黠口呈:粕希血连臨L注:本站端口号为16进制,2000即为上位机的8192.t»\WCi&^o E^llSOO :开如1号开启完 荷号 耐uo\丽G :殛2 射1引0 1_开启谪衣 倦号flW谯用5 曲1强收幅荷 号忙841Iil3W D1200 M172OSK40DI 卜NILT5D XL3 M1S0D启曲宙雯准备號1号开启克瓷制数需芨诺Si推正常気成m :g«齡車御啊裁朝船牺ma(X 履W 0O3M 曲 戎』&驷 售觀器 柴卸訓趣緞阳 TI ―II一i105^1 罚 隔 II0031 OOM (XOEfl珈IKKfO瑕皿 5:0A^H97zj匚詔LI觀爭 甘期 当目±tg£哥边畳勒船&至狀 -HIIIi :0S :li 5K坐 IIIHh i 他里岂 斡4 SE21Mits}Tf 斗f[他 画翌*国}HH miu爭里壮聲猝-4P HKKD'JES'dTL 曲 ^sni。

三菱QPLC之间以太网通信

三菱QPLC之间以太网通信

三菱QJ71E71-100实现QPLC之间的通信说明三菱电机自动化(上海)有限公司张谷似实验对象:Q PLC1:Q61P+Q33B+Q02HCPU+QJ71E71-100Q PLC2:Q61P+Q33B+Q02HCPU+QJ71E71-100系统构成:每组Qplc上安装一块以太网模块,分别与现场的HUB相连,PLC1可以通过以太网实现对PLC2的数据读写。

PLC1 PLC2连接方式:普通网线、RJ45接头GX Developer中的设置:PLC1的参数设置在“parameter”>>“net work parameter”中,点击“Ethernet/CcIE/MELSECNETH”按钮并设置如图所示:“operational setting”设置“station no<>ip information”设置PLC2的设置:基本同PLC1的设置,站号、IP地址相应修改。

程序说明:<1>专用指令说明READ指令专用指令适用的软件元件专用指令设定数据专用指令控制数据说明<2>程序的编写程序的说明,PLC1与PLC2在以太网相连的情况下,PLC2通过以太网模块的通道3去实现对PLC1的数据读取。

SM410连续读取1号网络1号站的D0~D4(5个数据)到本地站的D200~204时钟数据确认本地站使用通道号目标网络编号目标站站号重试次数到达监视时间读取数据长度读取1号网络1号站D0~4到本地站的D200~204 初始化正常完成错误读出错误复位将本地站D300~304写入1号网络1号站D400~404。

三菱FX3U-ENET-L网络通讯模块MC协议通讯

三菱FX3U-ENET-L网络通讯模块MC协议通讯

三菱FX3U-ENET-L⽹络通讯模块MC协议通讯最近有个项⽬要使⽤FX3U PLC的⽹络通讯功能,配了⼀个FX3U-ENET-L⽹络模块。

调试过程记录如下。

⼀配置软件跟客服确认了FX3U-ENET-L设置需要的组态⼯具软件没有提供到官⽹,要找经销商提供。

如下为软件链接分享。

链接:https:///s/1feBQRSknto3Abso5OB7l1A提取码:khcv软件界⾯如下,类似Q系列⽹络设置的界⾯。

⼆参数设置2.1 连线要使⽤⽹络模块的功能要先配置⽹络参数,先通过PLC的调试线(我使⽤的是USB转9pin串⼝线)连接上PLC,可以先⽤GX Works2 确认连线状态。

确认可以正常连线后,通过上⾯软件界⾯的连接⽬标设置按钮进⼊连接⽬标设置画⾯,确认连线OK。

2.2 ⽹络参数设置然后回到主界⾯设置模块的⽹络参数,主要是运⾏设置和打开设置2.2.1 运⾏设置主要设置:1 通讯⽅式是2进制还是ASCII码,2 通讯模块的IP地址2.2.2 打开设置要注意的是4个通道中通道1,2和通道3,4配置的open system的备选项是不同的。

我这个项⽬主要是3和4两个通道。

如下图通道3设置的MELSOFT连接,⽤于GX Works编程连线;通道4设成被动(MC)开放端⼝5000⽤于MC协议通讯。

三通讯测试MC协议的部分主要参考资料是FX3U-ENET-L⽤户⼿册。

项⽬需求⽐较简单,这⾥只测试了D值的读写功能,指令格式为2进制码。

FX系列使⽤的MC协议指令与Q系列差别较⼤,Q系列的MC通讯我有做总结可以参考相关博⽂。

3.1 读取PLC D值寄存器FX3U单次只⽀持64个D值的读取,如下指令为读取D100-D159 共60个D值。

发送指令:01 FF 0A 00 64 00 00 00 20 44 3C 00接收信息:81 00 64 00 65 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 0000 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 9E 00 9F 003.2 写⼊PLC D值寄存器如下指令将PLC的D100,D101,D102 设置为1,2,3发送指令:03 FF 0A 00 64 00 00 00 20 44 03 00 01 00 02 00 03 00返回指令:83 00。

三菱 QJ71E71-100 QJ71E71 QJ71E71-B2 说明书

三菱 QJ71E71-100 QJ71E71 QJ71E71-B2 说明书

2.1 电子邮件功能 ..........................................................................2-1 2.1.1 由 PLC CPU 发送和接收的电子邮件 ....................................................2-1 2.1.2 使用 PLC CPU 监视功能发送电子邮件 ..................................................2-3 2.2 适用系统的配置和环境 ..................................................................2-5 2.3 使用电子邮件功能的注意事项 ............................................................2-6 2.4 电子邮件规格 ..........................................................................2-8 2.5 电子邮件功能的处理顺序 ................................................................2-9 2.6 使用 GX Developer 进行电子邮件设置 ....................................................2-10 2.7 由 PLC CPU 发送/接收电子邮件 附件 ..................................................2-15 2.7.1 按附件发送数据时 .................................................................2-15 2.7.2 按附件接收数据时 .................................................................2-20 2.7.3 附件的内容 .......................................................................2-27 2.8 通过 PLC CPU 发送电子邮件 正文 .....................................................2-29 2.8.1 按电子邮件正文发送数据时 ..........................................................2-29 2.9 使用 PLC CPU 监视功能发送电子邮件.......................................................2-33 2.9.1 报告设置 .........................................................................2-33 2.9.2 接收报告电子邮件 .................................................................2-37 3 与 MELSECNET/H MELSECNET/10 中继器通讯时 3-1 至 3-20

三菱通讯协议

三菱通讯协议

25
MC协议的实例模拟
26
MC协议的实例模拟
这是一个用C#写的MC协议界面,可以使用实体模拟两者之间的通讯。
27
