机械式炉排炉的介绍ppt课件
锅炉燃烧设备 教学PPT课件
第四节 链条炉排
一、链条炉排的结构 链条炉排的外形好像皮带运输机，链条炉排的种类很多，按其结构型式
一般可分链带式、横梁式和鳞片式三种。 1、链带式炉排 链带式炉排属于轻型炉排，炉排片分为主动炉排片和从动炉排片两种，
主动炉排片担负传递整个炉排运动的拉力，因此其厚度比从动炉排片厚，由可锻 铸铁制成。直接与前轴上的三个链轮相啮合。从动炉排片，由于不承受拉力，可 由强度低的普通灰口铸铁制成。
4、大快轻型链带式炉排 大块轻型链带式链条炉排是目前国内出现的一种新型炉排。 其主要特点是：
（1）工作可靠。 （2）重量轻。 （3）便于装卸。 （4）漏煤少。
二、链条炉排的燃烧特点 链条炉排的着火条件较差。煤的着火主要依靠炉膛火焰和拱的辐射热，因
而上面的煤先着火，然后逐步向下并且由后向前燃烧。 1、炉拱 炉墙向炉膛内突出的部分称为炉拱。炉拱的主要作用是储蓄热量，调整燃
第五节 倾斜往复炉排
一、倾斜往复炉排的结构 倾斜往复炉排有两种，一种是较普遍的一般倾斜往复炉排，另一种是最近
几年发展起来的水冷往复炉排。 一般倾斜式往复炉排主要由固定炉排片、活动炉排片、传动机构和往复机
构等部分组成。 倾斜往复炉排炉和链条炉一样，为使煤顺利着火和加强炉内气体混合，也
需要布置炉拱。 二、倾斜往复炉排炉的燃烧特点 倾斜往复炉排炉的燃烧情况与链条炉相似，也采用分段送风和适当加入二
（3）筒式球磨机 筒式球磨机一般简称为球磨机，其结构主要由筒壳、钢球、电动机和减带
机构组成。 筒式球磨机的优点是，补充钢球不用停机，运动可靠，维护检修方便，使
用寿命长。缺点是，运转时噪单大，制粉系统复杂。 2、制粉系统 球磨机的制粉系统有储仓式和直吹式两种。 （1）储仓式制粉系统 （2）直吹式制粉系统 二、喷燃器及其布置形式 1、喷燃器的结构 喷燃器的作用是将制粉系统送来的煤粉和空气喷入炉膛，并使它们得到良
机械炉排炉
• 是以机械式的炉排块构成炉床，垃圾在炉排上依次通过四 个区段：干燥段、着火段、燃烧段、燃尽段。
• 炉排间的相对运动和垃圾本身的重力使垃圾不断搅拌、翻 动并向后面移动，而连续不断的搅拌、翻动也会使底部的 垃圾松动，通风性更强，有利于垃圾的干燥、着火、燃烧 、燃尽。
• 正常运行时，炉温保持在850-1050℃，燃烧发出的热量可 以保证炉温在正常范围内。遇到垃圾热值低时，不足以保 证炉温在正常范围内，可以喷入燃油作辅助燃料，提高炉 温。
机械炉排类型
• 西格斯炉排炉 • 丹麦伟伦炉排炉 • 三菱马丁炉排炉 • 日立VONROLL炉排炉 • 德国诺尔炉排炉等
炉排炉的优点
• 单台炉处理量大，目前国内在建有900T/D • 进料口大，一般垃圾不需要进行破碎处理
，适合我国未进行垃圾分类的生活垃圾 • 垃圾在炉内分布均匀，料层稳定，燃烧完
全 • 可以调节火床长度，垃圾在炉内的停留时
间。
• 需要的一次风机压头小，所以风机功率小，动力 消耗小。
• 垃圾在炉排上燃烧不需要掺烧，所以更经济，降 低了运行成本。
• 炉排炉更加稳定、可靠，运行时间长。
炉排炉的缺点
• 炉排造价高 • 炉子体积大 • 垃圾热值低时，运行成本增加 。
谢谢！ 祝大家工作顺利！
特大型机械炉排炉技术及其应用
特大型机械炉排炉技术及其应用文章介绍了机械炉排式生活垃圾焚烧炉的技术特点，总结了特大型炉排炉的应用优势和技术风险，并就马丁SITY2000技术炉排炉在大炉型设计方面的特点开展了说明。
文章指出，通过合理的解决方案，特大型炉排炉的成功应用是可以实现的，SITY2000技术炉排炉就是特大型炉排炉的较好选择。
21世纪以来，随着国民经济的飞速发展和城镇化进程的加快，人民生活水平日益提高，城市生活垃圾的产生量愈来愈大;垃圾填埋处理方式的弊端和产生的矛盾日益显露，填埋后产生的高浓度渗滤液和大量有害气体对环境污染非常严重，同时需要占用大量土地资源。
故焚烧处理将成为主要的垃圾处理方式，既能摆脱对大量土地资源的依赖，又能满足环境保护和资源利用的双重要求，也符合生活垃圾减量化、无害化和资源化的国家政策。
现就生活垃圾焚烧炉的应用状况开展报道。
1、机械炉排炉1.1生活垃圾焚烧炉的分类以生活垃圾为燃料的焚烧炉按照其燃烧方式的不同主要分为层状燃烧的机械炉排式、沸腾燃烧的流化床式和回转燃烧的回转窑式3种。
1.2机械炉排炉的特点机械炉排炉依靠炉排的机械运动实现垃圾的搅动与混合，促进垃圾完全燃烧。
其主要特点：入炉垃圾不需要预处理;燃烧物料全部为生活垃圾，燃烧过程中不需要添加辅助燃料;燃烧过程稳定，燃烧完全;燃烧产生的飞灰量少，炉渣热酌减率低;技术成熟，设备年运行时间可达8000h以上，起停炉次数少，连续运行时间长。
1.3机械炉排炉在中国的应用垃圾焚烧处理在中国的应用相对较晚，随着国民经济的飞速发展和城镇化进程的加快，城市生活垃圾的产生量愈来愈大，生活垃圾填埋处理产生的二次污染及造成的与有限土地资源的矛盾日益显露。
20世纪90年代末，部分沿海大城市开始建设生活垃圾焚烧发电厂。
近年来，在国家产业政策的鼓励下，我国垃圾焚烧厂的数量和处理规模逐年增加，各大中城市都在陆续新上垃圾焚烧项目，“十二五”期间，我国的垃圾焚烧产业已进入发展的黄金期。
炉排炉技术
机械炉排炉机械炉排炉是以机械式的炉排块构成炉床，靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，炉温维持在850℃～950℃，垃圾进入炉内与热空气接触、升温、干燥、着火、燃烬。
一般情况下，燃烧发出的热量可以维持炉温，垃圾热值偏低的情况下，需要喷入燃料油作为辅助燃料。
机械炉排炉是目前世界上技术成熟、处理规模较大的生活垃圾焚烧炉，在欧美等国家得到广泛使用，单台最大处理量已经达到1200t/d。
炉排炉的优点：▪单台炉的处理量大，国内目前已有800t/d的焚烧炉在运行。
▪垃圾在炉内分布均匀，料层稳定，燃烧完全。
运行时可视炉内垃圾焚烧状况调整。
▪可调节炉排转速，控制垃圾在炉内的停留时间，使其燃烬。
▪由于鼓风机压头小，风机所需功率小，故动力消耗少。
▪因为垃圾在炉排上燃烧，而且不掺燃煤，所以烟气中粉尘含量低，减轻了除尘器的负担，降低了运行成本。
▪炉排炉具有进料口宽，适合我国的生活垃圾分类收集规范化程度差的特点，无需对垃圾分选和破碎；采用层燃方式，烟气净化系统进口粉尘浓度低，降低了烟气净化系统和飞灰处理费用；一般情况下，无需添加辅助燃料即可维持燃烧温度850℃2秒以上。
炉排炉的缺点：▪由于活动炉排和固定炉排等关键部件由耐热合金钢制造，所以设备造价较高。
▪由于燃烧速度慢，炉床的负荷小，所以炉子的体积较大，厂房面积增大。
同时炉体散热损失增加。
机械炉排炉早期在煤的燃烧中得到广泛应用，后期在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。
机械炉排炉炉排一般分为干燥段、燃烧段和燃烬段等。
生活垃圾直接接触在炉排上，同时靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，垃圾进入炉内各分区与热空气接触并依次历经升干燥、挥发、燃烧、燃烬等各个阶段。
炉膛温度维持在850℃～950℃，一般情况下，燃烧发出的热量可以维持炉温。
机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用最广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。
炉排炉介绍
各式炉排炉介绍
吉宝西格斯SHA多级炉排炉特点： 1、KSBE公司炉排分为五段，每段都有各自的液压调节机构，每 组炉排的速度和频率可单独控制； 2、对垃圾热值和负荷变化适应能力强； 3、整个炉排系统由特有的SEGMA控制程序控制； 4、独立的炉排组控制系统，使焚烧炉调节比较便捷； 5、炉排底部风室进风优化了燃烧空气供应，延长了炉排使用寿 命。特殊的一、二次空气系统，使燃烧更加充分。
炉排炉介绍
内容
一、国内生活垃圾处理现状 二、机械式炉排炉垃圾焚烧工艺介绍 三、各式炉排炉介绍 四、炉排炉的对比
国内生活垃圾处理现状
一、国内生活垃圾处理现状
国内生活垃圾处理现状
随着城市化进程的加快及人民生活水平的提高，城镇生活 垃圾加速增加，引起的环境污染问题越来越严重。目前，我 国城市生活垃圾堆存量已超过80亿吨，占地80多万亩，且以 在每年5%~8%的速度增长。 如何无害化处理垃圾 ，解决垃圾包围城市，垃圾污染环 境等问题以越来越多的引起国家和民众的关注。
1989~2009年各年全国垃圾清运总量（百万吨/年）
国内生活垃圾处理现状
北京市垃圾成分特性
武汉市垃圾成分特性
特点： 1、多成分和多形态； 2、高水分和高挥发性； 3、低热值和低固碳性。
上海市垃圾成分特性
国内生活垃圾处理现状
国内历年各工艺垃圾处理量
国内生活垃圾处理现状
2012~2014年间填埋、堆肥和焚烧增长率对比 近些年，垃圾焚烧处理工艺越来越多的被接受和采用。
各式炉排炉介绍
1、丹麦韦伦（Volund）
各式炉排炉介绍
韦伦垃圾焚烧炉炉排特点： 1、炉排采用模块化设计，炉排向纵向和上升方向运动同时向前 推送垃圾，非常适合连续高效地焚烧成分复杂的生活垃圾； 2、针对负荷较大，温度较高运行条件的阶梯式炉排设计，能有 效且稳定地运行，确保最少的停机维修次数； 3、炉排列与列之间的错位移动可以产生纵向和向上运动，能有 效搅动垃圾，保证新进和未燃垃圾暴露在燃烧空气中并进行 加热； 4、特殊的二次风布置能使燃烧产生的高温烟气对垃圾干燥区产 生强烈的热辐射，以加快垃圾的干燥和点火过程。
进口机械炉排炉介绍

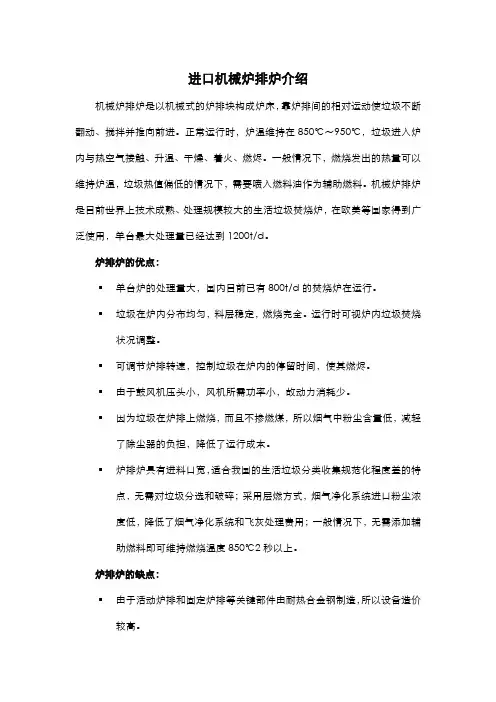

进口机械炉排炉介绍机械炉排炉是以机械式的炉排块构成炉床，靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，炉温维持在850℃～950℃，垃圾进入炉内与热空气接触、升温、干燥、着火、燃烬。
一般情况下，燃烧发出的热量可以维持炉温，垃圾热值偏低的情况下，需要喷入燃料油作为辅助燃料。
机械炉排炉是目前世界上技术成熟、处理规模较大的生活垃圾焚烧炉，在欧美等国家得到广泛使用，单台最大处理量已经达到1200t/d。
炉排炉的优点：▪单台炉的处理量大，国内目前已有800t/d的焚烧炉在运行。
▪垃圾在炉内分布均匀，料层稳定，燃烧完全。
运行时可视炉内垃圾焚烧状况调整。
▪可调节炉排转速，控制垃圾在炉内的停留时间，使其燃烬。
▪由于鼓风机压头小，风机所需功率小，故动力消耗少。
▪因为垃圾在炉排上燃烧，而且不掺燃煤，所以烟气中粉尘含量低，减轻了除尘器的负担，降低了运行成本。
▪炉排炉具有进料口宽，适合我国的生活垃圾分类收集规范化程度差的特点，无需对垃圾分选和破碎；采用层燃方式，烟气净化系统进口粉尘浓度低，降低了烟气净化系统和飞灰处理费用；一般情况下，无需添加辅助燃料即可维持燃烧温度850℃2秒以上。
炉排炉的缺点：▪由于活动炉排和固定炉排等关键部件由耐热合金钢制造，所以设备造价较高。
由于燃烧速度慢，炉床的负荷小，所以炉子的体积较大，厂房面积增大。
同时炉体散热损失增加。
机械炉排炉早期在煤的燃烧中得到广泛应用，后期在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。
机械炉排炉炉排一般分为干燥段、燃烧段和燃烬段等。
生活垃圾直接接触在炉排上，同时靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，垃圾进入炉内各分区与热空气接触并依次历经升干燥、挥发、燃烧、燃烬等各个阶段。
炉膛温度维持在850℃～950℃，一般情况下，燃烧发出的热量可以维持炉温。
机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用最广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。
机械式炉排炉的介绍ppt课件
各式炉排炉介绍
1、丹麦韦伦（Volund）
14
各式炉排炉介绍
韦伦垃圾焚烧炉炉排特点：
1、炉排采用模块化设计，炉排向纵向和上升方向运动同时向前 推送垃圾，非常适合连续高效地焚烧成分复杂的生活垃圾；
2、针对负荷较大，温度较高运行条件的阶梯式炉排设计，能有 效且稳定地运行，确保最少的停机维修次数；
如何无害化处理垃圾 ，解决垃圾包围城市，垃圾污染 环境等问题以越来越多的引起国家和民众的关注。
1989~2009年各年全国垃圾清运总量（百万吨/年） 4
国内生活垃圾处理现状
北京市垃圾成分特性
武汉市垃圾成分特性
特点： 1、多成分和多形态； 2、高水分和高挥发性； 3、低热值和低固碳性。
上海市垃圾成分特性
3、炉排列与列之间的错位移动可以产生纵向和向上运动，能有 效搅动垃圾，保证新进和未燃垃圾暴露在燃烧空气中并进行 加热；
4、特殊的二次风布置能使燃烧产生的高温烟气对垃圾干燥区产 生强烈的热辐射，以加快垃圾的干燥和点火过程。
2、德国马丁（Martin）
17
各式炉排炉介绍
机械式炉排炉的介绍
1
目录
目录
一、国内生活垃圾处理现状 二、机械式炉排炉垃圾焚烧工艺介绍 三、各式炉排炉介绍 四、炉排炉的对比
2
国内生活垃圾处理现状
一、国内生活垃圾处理现状
3
国内生活垃圾处理现状
随着城市化进程的加快及人民生活水平的提高，城镇生 活垃圾加速增加，引起的环境污染问题越来越严重。目前， 我国城市生活垃圾堆存量已超过80亿吨，占地80多万亩，且 以在每年5%~8%的速度增长。
3、一次风从活动炉排和固定炉排之间及设置在炉排片上的通风 孔均匀地吹入，进行炉排冷却和助燃；
炉排介绍-1_304
我厂所遇到的炉排故障
给料炉排机械卡涩无法回退
处理：
1、汇报值长，联系检修，打开给料炉排检修孔检查。 2、手动将相邻的给料炉排推至与卡涩炉排位置一致。 3、关闭炉排进回油阀门，配合检修人员将这个两个炉排固定。 4、等检修人员出来后，打开进回油阀门。 5、联系主控制值班员将炉排手动退回。 6、当炉排退回后，关闭检修孔并插好销子。 7、将炉排恢复正常运行，观察是否正常。
我厂炉的主要参数
炉排长度：10120 mm 炉排宽度：8700 mm 炉排倾斜角度：21.1° 炉排表面积：88.04m2 最大连续处理垃圾量：20.8t/h
炉排的相关操作
1、给料炉排与焚烧炉排的速度设定 2、滑动与翻动次数的设定 3、焚烧炉排分布系数的设定 4、滑动炉排、翻动炉排、给料炉排的自动与手动
4、由于鼓风机压头小，风机所需功率小，故动力消耗少。减轻了除尘 器的负担，降低了运行成本。
5、炉排炉具有进料口宽，适合我国的生活垃圾分类收集规范化程度差 的特点，无需对垃圾分选和破碎；采用层燃方式，烟气净化系统进口 粉尘浓度低，降低了烟气净化系统和飞灰处理费用；一般情况下，无 需添加辅助燃料即可维持燃烧温度850℃/2S以上。
4、采用计算机数值模拟技术（CFD）模拟焚烧炉膛中的烟 气流动状态、烟气温度、压力分布等，根据不同垃圾成分、 热值、垃圾量以及其它条件采用CFD优化其结构设计，无 论垃圾量多少或热值高低，均能保证垃圾完全燃烬，且具 有较大的垃圾处理能力、较高的连续产汽率及较低的废气 生成量；
5、完善的供风系统，采用不同的送风机针对炉排各燃烧区 段单独提供一次风，调节性能较好，燃烧空气采用水平供 风方式而不是垂直供风，这使炉排缝隙的漏风率降到最低。
机械式炉排炉的介绍ppt课件
40
各式炉排炉介绍
顺推往复式FBE炉排特点：
1、FBE炉排从馈送端向排放端下倾，倾角为12.5°，实现了燃 烧层的可控顺向运动而避免了燃料堆积的风险；
2、呈交错排列的炉排片做往复运动实现了垃圾的前推和翻转运 动，从而保证了连续炉排段上垃圾的有效风干、挥发和完全 燃烧；
3、独立控制炉排移动速度和送风系统，粑平和驱动的运动部件 设计简单；
光大环保多级焚烧炉排特点：
1、多级焚烧炉排由光大环保自主研发； 2、焚烧炉排由四个标准单元和一个加长的末端燃烬单元组成。
前四个标准单元均由两排翻动炉排片，两排移动炉排片和两 排固定炉排片组成；加长的末端燃烬单元则由一排搅动炉排 片，四排平移炉排片和三排固定炉排片组成； 3、平移炉排片做水平的往复运动，推动垃圾向排渣口移动； 4、搅动炉排片产生翻转运动，这些炉排片在动作时产生上下运 动，实现垃圾的拨火作用。
4、带有冷却肋的炉排条设计成易安装的铸件，更换时不需要专 用工具和机械修磨。
41
各式炉排炉介绍
10、意大利英波基洛公司STEINMULLER炉排 炉
42
各式炉排炉介绍
STEINMULLER炉排特点：
1、整个炉排系统垂直于垃圾运动方向分成五组炉排，每组炉排 有独立的液压驱动单元，单个炉排运动速度和进风量都可以 单独调节，确保燃烧的灵活性；
20
各式炉排炉介绍
吉宝西格斯SHA多级炉排炉特点：
1、KSBE公司炉排分为五段，每段都有各自的液压调节机构， 每组炉排的速度和频率可单独控制；
2、对垃圾热值和负荷变化适应能力强； 3、整个炉排系统由特有的SEGMA控制程序控制； 4、独立的炉排组控制系统，使焚烧炉调节比较便捷； 5、炉排底部风室进风优化了燃烧空气供应，延长了炉排使用寿
机械式炉排炉的介绍
排烟系统的设计需考虑环保法规 的要求以及设备的维护和运行成
本。
控制系统
控制系统负责对机械式炉排炉进行自动化控制，确保其安全、稳定、高效地运行。
控制系统通常包括各种传感器、执行器以及控制系统软件等，能够实时监测和调节 炉排炉的运行状态。
控制系统的设计需考虑系统的稳定性、可靠性和可维护性，以确保长期稳定运行。
类型与特点
类型
机械式炉排炉有多种类型，包括链条 炉排炉、往复炉排炉、振动炉排炉等 。
特点
机械式炉排炉具有高效燃烧、低污染 排放、燃料适应性广、运行稳定可靠 等优点，广泛应用于冶金、化工、建 材、电力等行业。
应用领域
冶金行业
用于钢铁、有色金属等 的熔炼、连铸和轧制过 程中的加热和保温。
化工行业
用于石油、化工等行业 的反应器和加热炉，以 及高分子合成材料的加 工。
建材行业
用于水泥、陶瓷、玻璃 等建材产品的烧成和熔 融过程。
电力行业
用于火力发电厂和热电 站的锅炉，将燃料转化 为高温蒸汽或燃气。
02 机械式炉排炉的结构
燃烧室
01
燃烧室是机械式炉排炉的核心部分，主要负责煤的燃烧 ，产生高温烟气。
02
燃烧室通常采用耐火材料砌筑，以确保在高温环境下能 够保持稳定。
谢谢聆听
04
03
改进方向
优化设计
通过改进机械式炉排炉的设计 ，减少维护成本和故障率，提
高设备的可靠性和稳定性。
降低噪音
采取有效的降噪措施，减少机 械式炉排炉运行过程中的噪音 污染。
提高能效
进一步优化燃烧技术和控制系 统，提高机械式炉排炉的能效 和燃烧效率。
拓展应用领域
针对不同行业和用户需求，开 发更多类型的机械式炉排炉，
炉排
炉排编辑锅炉或工业炉中堆置固体燃料并使之有效燃烧的部件。
整个炉排主要包括框架和炉排片两个部分。
炉排片通常用铸铁制造，组装后片与片之间保持必要的通风缝隙，并且往往还在炉排下边设置可以调节风量的分隔的通风室，以便空气通过缝隙进入燃料层燃烧烧尽后的灰渣用人工或机械方法排出。
炉排有固定式、移动式、往复式、振动式和下饲式等类型。
目录1翻译2类型固定式移动式往复式振动式下饲式往复式倾斜往复式1翻译炉排grate2类型固定式炉排片一般为条状或板状，靠四周的框架固定安装在炉膛或燃烧室底部。
在这种炉排上只能定期由人工加煤和出渣，所以操作劳动强度大，燃烧经济效果也差，只适于小容量的炉子如蒸发量在0.5吨/时以下的工业锅炉。
炉排移动式有链带式和链条式两种。
链带式炉排的炉排面即链带本身；而链条式炉排的炉排片固定在链条上部的支架或支座上。
链带式炉排和链条式炉排均由链轮带动链条，使炉排片缓慢行进。
煤从炉排前端的煤斗均匀下落在炉排上。
煤层的厚度用一煤闸门上下起落加以调节。
随着炉排向后移动，煤由着火、燃烧直至烧尽。
也有不用煤斗给煤而用抛煤机把煤抛在炉排后部而炉排向前移动的。
炉排的速度依煤种和锅炉负荷的不同由齿轮变速器加以调节。
链条炉排运行可靠，燃烧稳定，燃料适应性广，广泛使用于工业锅炉中。
炉排往复式由一组固定的炉排片和一组往复运动的活动炉排片组成，分阶梯式和水平式两种。
活动炉排片的往复运动将煤层逐步推向后部燃烧，因而这种炉排对煤种的适应性较广。
炉排炉连片(6张)振动式炉排面与水平面之间有一个小的倾角，炉排片借电动机和偏心轮的作用产生定期振动。
振动时燃料层不断向炉的后部移动，使燃尽后的灰渣落入炉排端部的灰坑内。
这种炉排的特点是结构简单。
下饲式一个槽形结构炉排，槽底装有螺旋杆，通至炉外煤斗。
煤从煤斗下部通过螺旋杆送入煤槽，自下而上，进入燃烧高温区，当灰渣超过堆积角后，靠重力向两侧排出。
这种炉排结构简单，但对煤的粒度和湿度有一定要求，一般只适用于蒸发量在1吨/时以下的小型工业锅炉。
机械式炉排炉的介绍通用课件
炉膛压力异常。
常见故障与排除方法
排除方法
检查通风系统是否正常工作，调整风机转速或清理通风管道。
故障三
燃烧不完全。
排除方法
调整燃料和空气的比例，检查燃料供应是否稳定。
常见故障与排除方法
故障四
机械部件故障。
排除方法
对故障部件进行更换或修理，定期对机械部件进行润滑保养。
04
机械式炉排炉的能效与环保 性能
控制措施
采取有效的控制措施，如安装除 尘器、脱硫脱硝装置等，确保机 械式炉排炉的污染物排放达到标 准要求。
05
机械式炉排炉的发展趋势与 未来展望
技术创新与改进
高效燃烧技术
通过改进燃烧系统，提高机械式炉排炉的燃烧效率，降低能耗和 污染物排放。
智能化控制
引入先进的控制系统，实现机械式炉排炉的自动化和智能化运行 ，提高生产效率和安全性。
能效分析
燃料适应性
机械式炉排炉具有较强的燃料适 应性，能够使用多种燃料，如煤 、油、气等，从而提高能源利用
效率。
热工控制技术
机械式炉排炉采用先进的热工控制 技术，能够实现燃烧过程的自动控 制，进一步提高了能效。
热量回收
机械式炉排炉采用余热回收技术， 将烟气中的余热回收再利用，减少 了能源的浪费。
环保性能评估
燃烧室内部通常设计有多个喷嘴， 以实现煤的充分燃烧。
燃烧室的结构和设计直接影响机械 式炉排炉的热效率和燃烧效果。
炉排
01
炉排是机械式炉排炉的重要部件，负责煤的传 送和燃烧。
03
炉排的材质和工艺对其使用寿命和机械性能有重要 影响。
02
炉排通常由多个活动炉排片组成，可以调节煤 层的厚度和燃烧速度。
炉排炉技术
机械炉排炉机械炉排炉是以机械式的炉排块构成炉床，靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，炉温维持在850℃～950℃，垃圾进入炉内与热空气接触、升温、干燥、着火、燃烬。
一般情况下，燃烧发出的热量可以维持炉温，垃圾热值偏低的情况下，需要喷入燃料油作为辅助燃料。
机械炉排炉是目前世界上技术成熟、处理规模较大的生活垃圾焚烧炉，在欧美等国家得到广泛使用，单台最大处理量已经达到1200t/d。
炉排炉的优点：▪单台炉的处理量大，国内目前已有800t/d的焚烧炉在运行。
▪垃圾在炉内分布均匀，料层稳定，燃烧完全。
运行时可视炉内垃圾焚烧状况调整。
▪可调节炉排转速，控制垃圾在炉内的停留时间，使其燃烬。
▪由于鼓风机压头小，风机所需功率小，故动力消耗少。
▪因为垃圾在炉排上燃烧，而且不掺燃煤，所以烟气中粉尘含量低，减轻了除尘器的负担，降低了运行成本。
▪炉排炉具有进料口宽，适合我国的生活垃圾分类收集规范化程度差的特点，无需对垃圾分选和破碎；采用层燃方式，烟气净化系统进口粉尘浓度低，降低了烟气净化系统和飞灰处理费用；一般情况下，无需添加辅助燃料即可维持燃烧温度850℃2秒以上。
炉排炉的缺点：▪由于活动炉排和固定炉排等关键部件由耐热合金钢制造，所以设备造价较高。
▪由于燃烧速度慢，炉床的负荷小，所以炉子的体积较大，厂房面积增大。
同时炉体散热损失增加。
机械炉排炉早期在煤的燃烧中得到广泛应用，后期在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。
机械炉排炉炉排一般分为干燥段、燃烧段和燃烬段等。
生活垃圾直接接触在炉排上，同时靠炉排间的相对运动使垃圾不断翻动、搅拌并推向前进。
正常运行时，垃圾进入炉内各分区与热空气接触并依次历经升干燥、挥发、燃烧、燃烬等各个阶段。
炉膛温度维持在850℃～950℃，一般情况下，燃烧发出的热量可以维持炉温。
机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用最广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。
机械炉排炉
机械炉排炉修正/编辑本词条信息参考资料垃圾发电简介面对垃圾泛滥成灾的状况，世界各国的专家们已不仅限于控制和销毁垃圾这种被动“防守”，而是积极采取有力措施，进行科学合理地综合处理利用垃圾。
我国有丰富的垃圾资源，其中存在极大的潜在效益。
现在，全国城市每年因垃圾造成的损失约近300亿元（运输费、处理费等），而将其综合利用却能创造2500亿元的效益。
目前，上海等城市已开始建造垃圾发电厂。
垃圾发电是把各种垃圾收集后，进行分类处理。
其中：一是对燃烧值较高的进行高温焚烧（也彻底消灭了病源性生物和腐蚀性有机要物），在高温焚烧（产生的烟雾经过处理）中产生的热能转化为高温蒸气，推动涡轮机转动，使发电机产生电能。
二是对不能燃烧的有机物进行发酵、厌氧处理，最后干燥脱硫，产生一种气体叫甲烷，也叫沼气。
再经燃烧，把热能转化为蒸气，推动涡轮机转动，带动发电机产生电能。
从20世纪70年代起，一些发达国家便着手运用焚烧垃圾产生的热量进行发电。
欧美一些国家建起了垃圾发电站，美国某垃圾发电站的发电能力高达100兆瓦，每天处理垃圾60万吨。
现在，德国的垃圾发电厂每年要花费巨资，从国外进口垃圾。
据统计，目前全球已有各种类型的垃圾处理工厂近千家，预计3年内，各种垃圾综合利用工厂将增至3000家以上。
科学家测算，垃圾中的二次能源如有机可燃物等，所含的热值高，焚烧2吨垃圾产生的热量大约相当于1吨煤。
如果我国能将垃圾充分有效地用于发电，每年将节省煤炭5000～6000万吨，其“资源效益”极为可观。
垃圾发电之所以发展较慢，主要是受一些技术或工艺问题的制约，比如发电时燃烧产生的剧毒废气长期得不到有效解决。
日本去年推广一种超级垃圾发电技术，采用新型气熔炉，将炉温升到500℃，发电效率也由过去的一般10％提高为25％左右，有毒废气排放量降为0.5％以内，低于国际规定标准。
当然，现在垃圾发电的成本仍然比传统的火力发电高。
专家认为，随着垃圾回收、处理、运输、综合利用等各环节技术不断发展，工艺日益科学先进，垃圾发电方式很有可能会成为最经济的发电技术之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
率低； 5、预热利用率高，技术成熟，设备年运行时间≥8000小时。
11
各式炉排炉介绍
三、各式炉排炉介绍
12
各式炉排炉介绍
国外主要炉排厂商
1、丹麦韦伦（Volund） 2、德国马丁（Martin） 3、吉宝西格斯（KSBE） 4、日本三菱重工——源自德国马丁 5、日本日立造船——源自瑞士冯诺 6、日本JFE——源自丹麦韦伦 7、日本荏原——源自意大利（db） 8、日本田熊SN型炉排 9、德巴FBE炉排炉 10、意大利英波基洛公司STEINMULLER炉排炉
国内生活垃圾处理现状
北京市垃圾成分特性
武汉市垃圾成分特性
特点： 1、多成分和多形态； 2、高水分和高挥发性； 3、低热值和低固碳性。
上海市垃圾成分特性
5
国内生活垃圾处理现状
国内历年各工艺垃圾处理量
6
国内生活垃圾处理现状
2012~2014年间填埋、堆肥和焚烧增长率对比 近些年，垃圾焚烧处理工艺越来越多的被接受和采用。
机械式炉排炉的介绍
中科实业集团（控股）有限公司
CHINA SCIENCES GROUP (HOLDING) CO.,LTD.
1
目录
目录
一、国内生活垃圾处理现状 二、机械式炉排炉垃圾焚烧工艺介绍 三、各式炉排炉介绍 四、炉排炉的对比
2
国内生活垃圾处理现状
一、国内生活垃圾处理现状
3
国内生活垃圾处理现状
20
各式炉排炉介绍
吉宝西格斯SHA多级炉排炉特点：
1、KSBE公司炉排分为五段，每段都有各自的液压调节机构， 每组炉排的速度和频率可单独控制；
2、对垃圾热值和负荷变化适应能力强； 3、整个炉排系统由特有的SEGMA控制程序控制； 4、独立的炉排组控制系统，使焚烧炉调节比较便捷； 5、炉排底部风室进风优化了燃烧空气供应，延长了炉排使用寿
性； 4、中间隔板产生二次回流充分燃烧，对干燥段具有较强的辐射
作用，稳定燃烧降低氮氧化物和与二噁英； 5、焚烧炉采用低空气比燃烧技术，能够减少废气的排放量和炉介绍
33
各式炉排炉介绍
7、日本荏原——源自意大利（db）
34
各式炉排炉介绍
荏原焚烧炉排具有以下特点：
7
机械式炉排炉垃圾焚烧工艺介绍
二、机械式炉排炉垃圾焚 烧工艺介绍
8
机械式炉排炉垃圾焚烧工艺介绍
机械式炉排炉垃圾焚烧处理工艺流程
9
机械式炉排炉垃圾焚烧工艺介绍
机械式炉排炉垃圾焚烧处理工艺流程简图
10
机械式炉排炉垃圾焚烧工艺介绍
机械式炉排炉的特点：
1、适合大容量，可以以油为辅助燃料，不掺烧煤； 2、进料垃圾不需要预处理； 3、依靠炉排的机械运动实现垃圾的搅动与混合，促进垃圾燃烧，
马丁炉排炉焚烧技术是全球应用最广泛， 最成熟的垃圾焚烧发电技术之一，马丁炉排炉 垃圾焚烧技术适应中国和亚洲垃圾水分含量高、 热值低的特点。
18
各式炉排炉介绍
3、吉宝西格斯（KSBE）
19
各式炉排炉介绍
送料
搅拌
●滑动炉排推动垃圾向前运动并决定了垃圾层厚度及停留时间 ●摆动炉排则起到搅动垃圾层的作用
3、炉排列与列之间的错位移动可以产生纵向和向上运动，能有 效搅动垃圾，保证新进和未燃垃圾暴露在燃烧空气中并进行 加热；
4、特殊的二次风布置能使燃烧产生的高温烟气对垃圾干燥区产 生强烈的热辐射，以加快垃圾的干燥和点火过程。
15
各式炉排炉介绍
16
各式炉排炉介绍
2、德国马丁（Martin）
17
各式炉排炉介绍
3、由于逆向推动可相应延长垃圾在炉内停留时间，因此在处理 能力相同的情况下，炉排面积可以小于顺推炉排；
4、逆推往复式运动炉排适合国内高水分、高灰分垃圾的特性； 5、燃烧空气采用蒸汽加热到200℃，当垃圾热值低于设计热值
时，也可以采用辅助燃烧器来加热空气。
24
各式炉排炉介绍
杭州绿能环保发电厂
25
各式炉排炉介绍
命。特殊的一、二次空气系统，使燃烧更加充分。
21
各式炉排炉介绍
22
各式炉排炉介绍
4、日本三菱重工——源自德国马丁
23
各式炉排炉介绍
三菱重工马丁炉排的特点：
1、燃烧空气从炉底部送入并从炉排块的缝隙中吹出，对炉排有 良好的冷却作用；
2、炉排推动时，炉排能做到四周相对运动，可使粘接在炉排通 风口上的一些低熔点熔融物质吹走，保持良好的通风条件；
1、高速燃烧：通过炉排片之间的微小间隙形成均一火焰提高燃 烧性能；
2、水平炉排：整体水平布置，炉排片成向上倾斜20°，既可提 高搅拌效果也可控制垃圾推进速度；
随着城市化进程的加快及人民生活水平的提高，城镇生 活垃圾加速增加，引起的环境污染问题越来越严重。目前， 我国城市生活垃圾堆存量已超过80亿吨，占地80多万亩，且 以在每年5%~8%的速度增长。
如何无害化处理垃圾 ，解决垃圾包围城市，垃圾污染 环境等问题以越来越多的引起国家和民众的关注。
1989~2009年各年全国垃圾清运总量（百万吨/年） 4
3、一次风从活动炉排和固定炉排之间及设置在炉排片上的通风 孔均匀地吹入，进行炉排冷却和助燃；
4、使用日立自己的自动燃烧控制系统具有较高的稳定性。
29
各式炉排炉介绍
30
各式炉排炉介绍
6、日本JFE——源自丹麦韦伦
31
各式炉排炉介绍
JFE垃圾焚烧炉排特点：
1、最适于搅拌，推送的炉排倾斜角； 2、实现了炉排漏灰少、防止炉排漏灰堵塞和粘结； 3、使用高压损炉排：混合式自动燃烧控制系统具有较高的稳定
13
各式炉排炉介绍
1、丹麦韦伦（Volund）
14
各式炉排炉介绍
韦伦垃圾焚烧炉炉排特点：
1、炉排采用模块化设计，炉排向纵向和上升方向运动同时向前 推送垃圾，非常适合连续高效地焚烧成分复杂的生活垃圾；
2、针对负荷较大，温度较高运行条件的阶梯式炉排设计，能有 效且稳定地运行，确保最少的停机维修次数；
5、日本日立造船——源自瑞士冯诺
26
各式炉排炉介绍
27
各式炉排炉介绍
28
各式炉排炉介绍
日立造船机械炉排技术特点：
1、除活动炉排和固定炉排外还设有剪切刀，增加了对垃圾的剪 切破碎效果；
2、炉排分活动梁和固定梁，通过活动梁的动作，炉排反复进行 前进和后退动作。通过炉排运动和炉排之间的落差，对垃圾 进行松散和搅动，使垃圾充分燃烧，保证热灼减率；
