目录第一章系统概要 (1)1.1 系统背景 (1)1.2 系统功能框图 (1)第二章系统硬件设计 (2)2.1 系统原理图 (2)2.2 单片机（MCU）模块 (2)2.2.1 MC908GP32单片机性能概述 (2)2.2.2 内部结构简图与引脚功能 (3)2.2.3 GP32最小系统 (5)2.3 传感器模块 (6)2.4 信号放大模块 (7)2.5 A/D转换模块 (7)2.5.1 进行A/D转换的基本问题 (7)2.5.2 A/D转换模块的基本编程方法 (8)2.5.3 A/D芯片TCL2543概述 (8)2.6 串行通信模块 (11)2.6.1 串行通信常用概念 (11)2.6.2 RS-232C总线标准 (12)第三章系统软件设计 (14)3.1 MCU方（C）程序 (14)3.1.1 A/D转换子程序 (14)3.1.2 串行通信子程序 (17)3.2 PC方（VB）程序 (19)3.3 PC方界面 (24)第四章系统测试 (24)第五章总结展望 (25)5.1 总结 (25)5.2 展望 (25)参考文献 (26)第一章系统概要1.1 系统背景温度是日常生活、工业、医学、环境保护、化工等领域遇到的一个物理量。

温度测量的基本方法是使用温度计直接读取。

最常见的测量温度的工具是各种各样的温度计，它们常常以刻读的形式表示温度的高低，人们必须通过读取刻度的多少来测量温度。

由于单片机在检测和控制系统中得到广泛的应用，利用单片机和温度传感器构成的电子式智能温度计就可以直接测量温度，得到温度的数字值并显示出来，既简单方便，又直观准确。

本次课程设计的目的是以MC908GP32单片机为核心设计出一个路温度测量系统。

设计将温度传感器采样得到的模拟信号转换成数字信号，通过串口在PC 的界面显示出来。

本次课程设计用温度传感器将被测温度转换为电量，经过放大滤波电路处理后，由模数转换器将模拟量转换为数字量，再与单片机相连，通过可编程键盘显示接口芯片实现温度限值的设定。

嵌入式系统课程设计温度检测报警系统

嵌入式系统课程设计姓名：班级：学号：.目录：一．系统要求二．设计方案三．程序流程图四．软件设计五．课程总结与个人体会.一、系统要求使用STM32F103作为主控CPU设计一个温度综合测控系统，具体要求：1、使用热敏电阻或者内部集成的温度传感器检测环境温度，每0.1秒检测一次温度，对检测到的温度进行数字滤波（可以使用平均法）。

记录当前的温度值和时间。

2、使用计算机，通过串行通信获取STM32F103检测到的温度和所对应的时间。

3、使用计算机进行时间的设定。

4、使用计算机进行温度上限值和下限值的设定。

5、若超过上限值或者低于下限值，则STM32进行报警提示。

.二、设计方案本次课程设计的要求是使用STM32F103设计一个温度测控系统，这款单片机集成了很多的片上资源，功能十分强大，我使用了以下部分来完成课程设计的要求：1、STM32F103内置了3个12位A/D转换模块，最快转换时间为1us。

本次课程设计要求进行温度测定，于是使用了其中一个ADC对片上温度传感器的内部信号源进行转换。

当有多个通道需要采集信号时，可以把ADC配置为按一定的顺序来对各个通道进行扫描转换，本设计只采集一个通道的信号，所以不使用扫描转换模式。

本设计需要循环采集电压值，所以使用连续转换模式。

2、本次课程设计还使用到了DMA。

DMA是一种高速的数据传输操作，允许在外部设备和储存器之间利用系统总线直接读写数据，不需要微处理器干预。

使能ADC的DMA接口后，DMA控制器把转换值从ADC数据寄存器(ADC_DR)中转移到变量ADC_ConvertedValue中，当DMA传输完成后，在main函数中使用的ADC_ConvertedValue的内容就是ADC转换值了。

3、STM32内部的温度传感器和ADCx_IN16输入通道相连接，此通道把传感器输出的电压值转换成数字值。

STM内部的温度传感器支持的温度范围：-40到125摄氏度。

利用下列公式得出温度温度(°C) = {(V25 - VSENSE) / Avg_Slope} + 25式中V25是 VSENSE在25摄氏度时的数值（典型值为1.42V））曲线的平均斜率（典型值为4.3mV/C是温度与Avg_SlopeVSENSE利用均值法对转换后的温度进行滤波，将得到的温度通过串口输出。

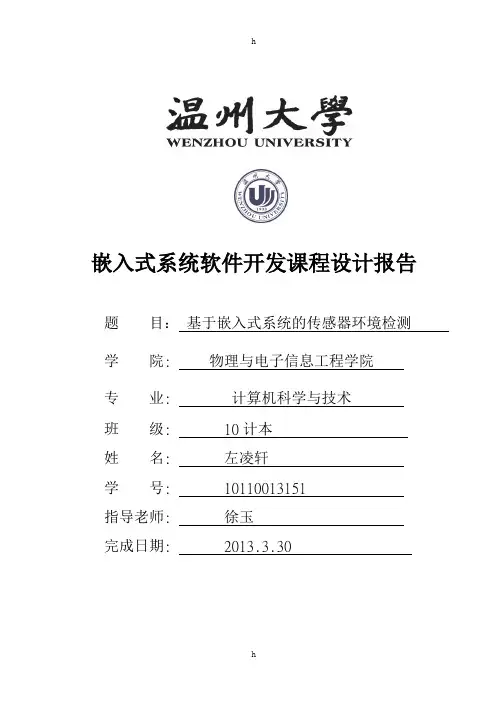

嵌入式课程设计-- 基于嵌入式系统的传感器环境检测

嵌入式系统软件开发课程设计报告题目：基于嵌入式系统的传感器环境检测学院: 物理与电子信息工程学院专业: 计算机科学与技术班级: 10计本姓名: 左凌轩学号: 10110013151 指导老师: 徐玉完成日期: 2013.3.30目录摘要 (I)Abstract (II)第一章设计目的 (3)1.1 掌握STM32嵌入式系统各功能模块的使用方法。

(3)1.2 掌握SHT1x温湿度传感器、BMP085气压传感器、GL5528光敏电阻、雨量传感器的数据采集与处理方法。

(3)1.3 掌握嵌入式系统上位机软件的实现方法。

(3)第二章课程设计要求 (3)2.1 嵌入式系统要求 (3)2.2 上位机要求 (3)第三章系统原理 (3)3.1硬件电路 (3)3.2 SHT1x温湿度传感器 (4)3.3 BMP085气压传感器 (4)3.4 GL5528光敏电阻 (4)3.5 雨量传感器 (5)第四章系统开发步骤 (5)4.1开发板模块初始配置 (5)4.2传感器模块初始配置 (5)4.3 UI、传感器数据读取显示以及串口传输 (5)4.4上位机串口软件编写以及测试 (6)4.5 整体测试和调试 (8)第五章总结 (11)第六章附录 (12)6.1 Comopeator(主界面) (12)6.2 history（查看历史界面） (22)摘要设计多传感器实现环境质量检测的多功能、实时数据保存以及查看，有利于各个领域在环境方面的检测和测试，方便在环境相应参数的调查和研究。

本文采用Stm32开发版、BMP085、SHT1X、光强、雨量等灵敏度较高的先进传感器分别检测温度、气压、湿度、光强、雨量，并在上位机中用C++实现实时显示和数据库的保存。

从设计中，各种检测和数据挖掘明显趋于简单。

关键词:传感器检测数据注：上位机关键代码见附录Abstract .Key Words:第一章设计目的1.1 掌握STM32嵌入式系统各功能模块的使用方法。

51温度传感器课程设计

51温度传感器课程设计一、课程目标知识目标：1. 学生能够理解温度传感器的基本原理，掌握51温度传感器的工作方式和特点。

2. 学生能够描述温度传感器在智能控制系统中的应用，并解释其重要性。

3. 学生能够运用数学知识，对温度传感器采集的数据进行分析和处理。

技能目标：1. 学生能够正确连接和配置51温度传感器，完成温度监测电路的搭建。

2. 学生能够编写程序，实现对温度的实时采集、显示和处理。

3. 学生能够运用问题解决策略，对温度控制系统的故障进行诊断和修复。

情感态度价值观目标：1. 学生对温度传感器和智能控制系统产生兴趣，增强对科学技术的热爱和好奇心。

2. 学生在合作探究中，培养团队精神和沟通能力，提高自信心和自主学习能力。

3. 学生认识到温度控制在日常生活和工业生产中的重要性，增强环保意识和责任感。

分析课程性质、学生特点和教学要求：本课程为初中信息技术课程，结合学生已有物理、数学知识，以实用性为导向，强调知识与实践相结合。

学生特点为好奇心强，喜欢动手实践，但理论知识掌握程度不一。

因此，教学要求注重理论与实践相结合，引导学生主动探究，提高学生的动手能力和解决问题的能力。

二、教学内容1. 温度传感器原理：介绍温度传感器的基本工作原理，包括热敏电阻的阻值随温度变化的特性，重点讲解NTC热敏电阻的原理及应用。

2. 51温度传感器介绍：详细讲解51温度传感器的结构、性能参数及使用方法，结合教材相关章节，使学生了解其在智能控制系统中的应用。

3. 温度监测电路搭建：指导学生按照教材步骤，正确连接和配置51温度传感器，完成温度监测电路的搭建，学习电路图识读和电子元件的使用。

4. 编程与数据处理：教授学生编写程序，实现对温度的实时采集、显示和处理，结合数学知识，对采集到的数据进行分析和计算。

5. 故障诊断与修复：培养学生运用问题解决策略，对温度控制系统的故障进行诊断和修复，提高学生的动手能力和实际操作技能。

6. 实践应用：结合实际案例，让学生了解温度控制在日常生活和工业生产中的应用，激发学生学习兴趣，提高学生的创新意识。

温度传感器课程设计

温度传感器课程设计
温度传感器是一种用于测量环境温度的设备，广泛应用于工业控制、医疗设备、家用电器等领域。

在现代科技发展迅速的背景下，温度传感器的应用越来越广泛，因此温度传感器的相关知识和技能也成为了许多工程技术人员必备的技能之一。

针对这一需求，设计一门“温度传感器课程”是非常有必要的。

这门课程旨在帮助学生掌握温度传感器的工作原理、类型、应用领域以及相关的电路设计和数据处理技术。

通过学习这门课程，学生将能够了解温度传感器的基本原理和性能指标，掌握温度传感器的选型和安装方法，以及温度传感器在实际工程中的应用技巧。

首先，课程将介绍温度传感器的基本原理和工作方式，包括热敏电阻、热电偶、红外线传感器等不同类型的温度传感器的工作原理和特点。

其次，课程将重点介绍温度传感器在工业控制、医疗设备、家用电器等领域的应用，以及在不同应用场景下的选型和安装技巧。

此外，课程还将介绍温度传感器的电路设计和数据处理技术，帮助学生掌握温度传感器信号的放大、滤波、数字化等技术。

在课程设计方面，可以采用理论教学与实践操作相结合的方式。

理论教学部分可以通过课堂讲授、案例分析、实验演示等方式进行，让学生在理论学习中获得系统的知识结构；实践操作部分可以通过实验课、实训课等形式进行，让学生在实际操作中掌握温度传感器的选型、安装、调试等技术技能。

总之，“温度传感器课程设计”旨在帮助学生系统掌握温度传感器的相关知识和技能，提高他们在工程技术领域的应用能力，促进温度传感器技术的应用与推广。

希望这门课程能够为学生们提供全面的学习平台，让他们在未来的工作中能够游刃有余地应用温度传感器技术，为社会发展做出更大的贡献。

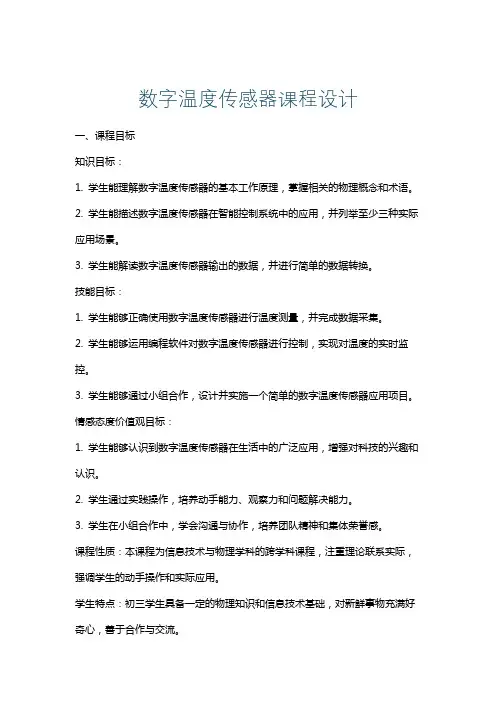

数字温度传感器课程设计

数字温度传感器课程设计一、课程目标知识目标：1. 学生能理解数字温度传感器的基本工作原理，掌握相关的物理概念和术语。

2. 学生能描述数字温度传感器在智能控制系统中的应用，并列举至少三种实际应用场景。

3. 学生能解读数字温度传感器输出的数据，并进行简单的数据转换。

技能目标：1. 学生能够正确使用数字温度传感器进行温度测量，并完成数据采集。

2. 学生能够运用编程软件对数字温度传感器进行控制，实现对温度的实时监控。

3. 学生能够通过小组合作，设计并实施一个简单的数字温度传感器应用项目。

情感态度价值观目标：1. 学生能够认识到数字温度传感器在生活中的广泛应用，增强对科技的兴趣和认识。

2. 学生通过实践操作，培养动手能力、观察力和问题解决能力。

3. 学生在小组合作中，学会沟通与协作，培养团队精神和集体荣誉感。

课程性质：本课程为信息技术与物理学科的跨学科课程，注重理论联系实际，强调学生的动手操作和实际应用。

学生特点：初三学生具备一定的物理知识和信息技术基础，对新鲜事物充满好奇心，善于合作与交流。

教学要求：结合学生特点，注重理论与实践相结合，通过项目式学习，提高学生的实际操作能力和问题解决能力。

在教学过程中，关注学生的个体差异，给予个性化指导，确保课程目标的实现。

将目标分解为具体的学习成果，便于后续教学设计和评估。

二、教学内容1. 数字温度传感器基础知识：- 温度传感器原理与分类- 数字温度传感器的工作原理- 常见数字温度传感器的结构与性能2. 数字温度传感器的应用：- 数字温度传感器在智能控制系统中的应用- 实际应用场景案例分析- 数字温度传感器选型依据3. 数据采集与处理：- 数字温度传感器输出数据的读取与转换- 数据采集系统的搭建与编程- 温度监控系统的设计与实现4. 实践操作与项目设计：- 数字温度传感器的使用与调试- 小组合作进行温度测量与监控系统设计- 项目展示与评价教学大纲安排：第一课时：数字温度传感器基础知识学习第二课时：数字温度传感器应用案例分析第三课时：数据采集与处理方法学习第四课时：实践操作与项目设计教材关联章节：《信息技术》中关于传感器及其应用的相关章节；《物理》中关于温度及其测量、数据采集与处理的相关章节。

嵌入式系统课程设计温度检测报警系统解读

嵌入式系统课程设计姓名：班级：学号：目录：一．系统要求二．设计方案三．程序流程图四．软件设计五．课程总结与个人体会一、系统要求使用STM32F103作为主控CPU设计一个温度综合测控系统，具体要求：1、使用热敏电阻或者内部集成的温度传感器检测环境温度，每0.1秒检测一次温度，对检测到的温度进行数字滤波（可以使用平均法）。

记录当前的温度值和时间。

2、使用计算机，通过串行通信获取STM32F103检测到的温度和所对应的时间。

3、使用计算机进行时间的设定。

4、使用计算机进行温度上限值和下限值的设定。

5、若超过上限值或者低于下限值，则STM32进行报警提示。

二、设计方案本次课程设计的要求是使用STM32F103设计一个温度测控系统，这款单片机集成了很多的片上资源，功能十分强大，我使用了以下部分来完成课程设计的要求：1、STM32F103内置了3个12位A/D转换模块，最快转换时间为1us。

本次课程设计要求进行温度测定，于是使用了其中一个ADC对片上温度传感器的内部信号源进行转换。

当有多个通道需要采集信号时，可以把ADC配置为按一定的顺序来对各个通道进行扫描转换，本设计只采集一个通道的信号，所以不使用扫描转换模式。

本设计需要循环采集电压值，所以使用连续转换模式。

2、本次课程设计还使用到了DMA。

DMA是一种高速的数据传输操作，允许在外部设备和储存器之间利用系统总线直接读写数据，不需要微处理器干预。

使能ADC的DMA接口后，DMA控制器把转换值从ADC 数据寄存器(ADC_DR)中转移到变量ADC_ConvertedValue中，当DMA 传输完成后，在main函数中使用的ADC_ConvertedValue的内容就是ADC转换值了。

3、STM32内部的温度传感器和ADCx_IN16输入通道相连接，此通道把传感器输出的电压值转换成数字值。

STM内部的温度传感器支持的温度范围：-40到125摄氏度。

利用下列公式得出温度温度(°C) = {(V25 - VSENSE) / Avg_Slope} + 25式中V25是 VSENSE在25摄氏度时的数值（典型值为1.42V）Avg_Slope是温度与VSENSE曲线的平均斜率（典型值为4.3mV/C）利用均值法对转换后的温度进行滤波，将得到的温度通过串口输出。

基于单片机的电子式智能温度计设计嵌入式系统课程设计

基于单片机的电子式智能温度计设计嵌入式系统课程设计计算机科学系课程设计报告环节名称：嵌入式系统课程设计姓名：学号：班级：时间： 2011-07-9地点： 1408/科技制作中心指导教师：一、任务和要求1、课程设计任务：（1）．分组完成一个课题的制作。

（2）．按要求完成课题的功能。

（3）．绘制电路的原理图，使用Protues仿真软件进行仿真调试。

（4）．利用Protel DXP2004 设计PCB电路图，并进行PCB板子的制作。

（5）．进行元器件的焊接、装配，并进行硬件测试。

（6）．进行软、硬件联机调试。

（7）．安装成产品。

2、课程设计要求：本设计通过理论学习，资料查阅，软、硬件设计，系统调试等环节，巩固和提高所学的知识和应用水平，进一步学习和领会嵌入式电子产品开发方法和技巧，提高自己的分析问题和解决问题的能力，提高学生的实际动手能力。

学会提出问题，观察和分析问题，得到最终的科学方法。

培养团队合作精神，严谨的工作作风，务实的工作态度。

为今后的毕业设计，及从事嵌入式电子产品的设计与维护奠定坚实的基础。

二、内容和结果1、（1）设计意义：温度计是日常生活、工业、医学、环境保护、化工、石油等领域最常遇到的一个物理量。

测量温度的基本方法是使用温度计直接读取温度。

最常见到的测量温度的工具是各种各样的温度计，例如，水银玻璃温度计，酒精温度计，热电偶或热电阻温度计等。

它们常常以刻度的形式表示温度的高低，人们必须通过读取刻度值的多少来测量温度。

但是传统的温度计还不够准确，并且不太方便查看，所以数字的温度计开始应运而生，也开始扩大了使用的范围，所以这种温度计不仅有很大的市场，同时还有很大的使用价值。

利用单片机和温度传感器构成的电子式智能温度计就可以直接测量温度，得到温度的数字值，既简单方便，又直观准确。

（2）本人所做工作：1．首先是计划任务书的编写，然后进行protues原理图的绘制。

2.进行电源部分的设计。

3．显示与温度计算和主函数部分的程序编辑。

温度传感器课程设计

华南师范大学增城学院课程论文题目：智能温度测量装置课程名称传感器与检测技术考查学期2013/2014 学年第 1学期考查方式课程论文姓名学号专业应用电子成绩指导教师摘要 (2)一、创作背景： (3)二、元件选择与说明 (3)2.1 Pt100温度传感器 (3)2.2 AT89C51单片机 (4)2.3 运算放大器 (5)2.4 A/D转换电路 (5)2.5 LCD显示器 (6)三、系统总体设计介绍 (6)四、软件设计 (7)4.1 系统软件设计说明 (7)4.2 软件的有关算法 (7)4.3 软件的流程图 (9)五、课程设计心得体会 (9)六、参考文献 (11)本文主要介绍了智能温度测量仪的设计，包括硬件和软件的设计。

先对该测量仪进行概括性介绍，然后介绍该测量仪在硬件设计上的主要器件：“Pt100热电阻”、AT89C51单片机和LCD显示器以及描述测量仪的总体结构原理。

在本设计中，是以铂电阻PT100作为温度传感器，采用恒流测温的方法，通过单片机进行控制，用放大器、A/D转换器进行温度信号的采集。

关键词：温度；Pt100热电阻；AT89C51单片机；LCD显示器。

一、创作背景：随着科技的发展和“信息时代”的到来，作为获取信息的手段——传感器技术得到了显著的进步，其应用领域越来越广泛，对其要求越来越高，需求越来越迫切。

因此，了解并掌握各传感器的基本结构、工作原理及特性是非常重要的。

传感器主要用于测量和控制系统，它的性能好坏直接影响系统的性能。

因此，不仅必须掌握各类传感器的结构、原理及其性能指标，还必须懂得传感器经过适当的接口电路调整才能满足信号的处理、显示和控制的要求，而只有通过对传感器应用实例的原理和智能传感器实例的分析了解，才能将传感器和信息通信与信息处理结合起来，适应传感器的生产、研制、开发和应用。

另一方面，传感器的被测信来自于各个应用领域，每个领域都为了改革生产力、提高工效和时效，各自都在开发研制适合应用的传感器，于是种类繁多的新型传感器及传感器系统不断涌现。

嵌入式课程设计温度传感器-课程设计(1)

嵌入式系统原理与应用课程设计—基于ARM9的温度传感器学号：************班级：**************1班姓名：李*指导教师：邱*课程设计任务书班级: *************姓名：*****设计周数: 1 学分: 2指导教师: 邱选兵设计题目: 基于ARM9的温度传感器设计目的及要求:目的：1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

6.掌握和运用单片机的基本内部结构、功能部件、接口技术以及应用技术。

7.各种外围器件和传感器的应用；8.了解电子产品的焊接、调试与维修方法。

要求：1.学生都掌握、单片机的内部结构、功能部件，接口技术等技能；2.根据题目进行调研，确定实施方案，购买元件，并绘制原理图，焊接电路板，调试程序；3.焊接和写汇编程序及调试，提交课程设计系统（包括硬件和软件）；.4.完成课程设计报告设计内容和方法:使用温度传感器PT1000，直接感应外部的温度变化。

使用恒流源电路，保证通过PT1000的电流相等，根据PT1000的工作原理与对应关系，得到温度与电阻的关系，将得到的电压放大20倍。

结合ARM9与LCD，将得到的参量显示在液晶屏上。

目录第一章绪论 (1)第二章系统总体结构 (2)2.1 硬件框图 (2)2.2 器件选用 (2)第三章硬件结构 (3)3.1 数据采集模块 (3)3.11 PT1000铂热电阻 (3)3.12 稳压二极管IN4728 (5)3.13 LM324 (6)3.2 数据处理模块 (6)3.21 STM32 (6)3.22TFT- LCD (8)3.23 ADC 控制寄存器 (9)第四章软件结构 (11)第五章总结 (16)第六章参考文献 (17)附录一 (18)附录二.............................................................................................错误!未定义书签。

温度传感器课程设计world

温度传感器课程设计world一、教学目标本课程的教学目标是使学生掌握温度传感器的基本原理、种类、特点及应用。

通过本课程的学习，学生应能理解温度传感器的原理，掌握不同类型温度传感器的结构和工作特点，了解温度传感器的应用领域，并具备一定的实际操作能力。

1.理解温度传感器的基本原理。

2.掌握常见温度传感器的结构和工作特点。

3.了解温度传感器的应用领域。

4.能够分析并选择合适的温度传感器。

5.能够进行温度传感器的安装和调试。

6.能够利用温度传感器进行简单的温度控制。

情感态度价值观目标：1.培养学生对温度传感器的兴趣，提高学生学习的积极性。

2.培养学生团队合作精神，提高学生实际操作能力。

二、教学内容本课程的教学内容主要包括温度传感器的基本原理、种类、特点及应用。

具体内容包括：1.温度传感器的基本原理：温度传感器的定义、工作原理及分类。

2.温度传感器的种类：热电阻、热电偶、红外传感器等。

3.温度传感器的特点：准确性、稳定性、响应时间等。

4.温度传感器的应用：工业生产、家电、医疗等领域。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。

1.讲授法：通过讲解温度传感器的基本原理、种类、特点及应用，使学生掌握相关知识。

2.讨论法：学生进行小组讨论，分享对温度传感器的理解和看法，提高学生的思考和表达能力。

3.案例分析法：分析实际应用中的温度传感器案例，使学生更好地理解温度传感器的应用。

4.实验法：安排实验室实践环节，让学生亲自动手进行温度传感器的安装和调试，提高学生的实际操作能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用符合课程要求的教材，为学生提供系统、科学的学习材料。

2.参考书：提供相关领域的参考书籍，帮助学生深入理解温度传感器的相关知识。

3.多媒体资料：制作课件、视频等多媒体资料，以直观、生动的方式展示温度传感器的相关内容。

linux课程设计温度传感器1

江西理工大学应用科学学院嵌入式系统开发技术课程设计专业：电子信息工程班级：电信121 学号：姓名：贺佳设计题目：Linux温度传感器驱动程序2015年11月24日江西理工大学应用科学学院课程设计姓名贺佳班级电信121 学号课设题目基于嵌入式Linux温湿度传感器驱动程序指导教师王苏敏评分项目满分分值得分设计文档（30分）文档格式封面 2页面布局 4目录格式 3图表质量 2页眉页脚 2 文档内容内容完整性 6内容逻辑性 5内容正确性 6程序代码（30分）程序功能15 编程规范7 编程文档8答辩（20分）课题陈述7 问题答辩10 是否超时 3考勤（20分）20总评成绩指导教师评语签名：年月日教研室意见签名：年月日贺佳：Linux温度传感系统设计基于嵌入式Linux温湿度传感器驱动程序2.需求分析在工业控制和工业生产领域中, 传感器对于工业控制和生产环境的监控作用不言而喻。

传统的传感器监控系统大都采用单片机控制, 其监控的准确度和实时性不太令人满意。

本文寻找到一套切实可行的传感器设计方案,其利用温湿度传感器芯片,,基于PXA310硬件平台和操作系统,能有效监控现场温湿度Linux变化。

在周围环境发生变化, 不能满足工作要求时,可以获取监控数据并提出预警, 提高生产和工作环境检测的可靠性及实时性。

温度设计传感器电路设计比较了一些传感器应用设计方案后，选用SHTl O 芯片为嵌入式温湿度传感器的核心部件。

它外围电路简便，相比其他传感器芯片（DSl 8820）有其独到优势［1］。

STHlO 每秒可进行 3 次温湿度测量，数据精度 14 bit 并且工作稳定。

其测量采用 CMOSens 专利［2］，所以在测量效率和精度上要好于。

采用单单、线控制方案（ l-wire），大约每秒测量一次，9 位数字式温度数据；只提供温度测量需求概述SHTlO 是一款高度集成的温湿度传感器芯片，提供全量程标定数字输出。

传感器包括一个电窑性聚合体湿度敏感元件和一个用能隙材料制成的温度敏感元件，他们与个 14 位 AI D 转换器以及一个串行接口电路设计在同一个芯片上面。

(完整word版)嵌入式系统课程设计(温度检测报警系统).docx

嵌入式系统课程设计姓名：班级：学号：目录：一．系统要求二．设计方案三．程序流程图四．软件设计五．课程总结与个人体会一、系统要求使用 STM32F103 作为主控CPU 设计一个温度综合测控系统，具体要求：1、使用热敏电阻或者内部集成的温度传感器检测环境温度，每0.1 秒检测一次温度，对检测到的温度进行数字滤波（可以使用平均法）。

记录当前的温度值和时间。

2、使用计算机，通过串行通信获取STM32F103 检测到的温度和所对应的时间。

3、使用计算机进行时间的设定。

4、使用计算机进行温度上限值和下限值的设定。

5、若超过上限值或者低于下限值，则STM32 进行报警提示。

二、设计方案本次课程设计的要求是使用STM32F103设计一个温度测控系统，这款单片机集成了很多的片上资源，功能十分强大，我使用了以下部分来完成课程设计的要求：1、STM32F103内置了 3 个 12 位 A/D 转换模块，最快转换时间为1us。

本次课程设计要求进行温度测定，于是使用了其中一个 ADC对片上温度传感器的内部信号源进行转换。

当有多个通道需要采集信号时，可以把 ADC配置为按一定的顺序来对各个通道进行扫描转换，本设计只采集一个通道的信号，所以不使用扫描转换模式。

本设计需要循环采集电压值，所以使用连续转换模式。

2、本次课程设计还使用到了DMA。

DMA是一种高速的数据传输操作，允许在外部设备和储存器之间利用系统总线直接读写数据，不需要微处理器干预。

使能 ADC的 DMA接口后，DMA控制器把转换值从 ADC 数据寄存器 (ADC_DR)中转移到变量 ADC_ConvertedValue 中，当 DMA 传输完成后，在 main 函数中使用的 ADC_ConvertedValue 的内容就是ADC转换值了。

3、STM32内部的温度传感器和ADCx_IN16输入通道相连接，此通道把传感器输出的电压值转换成数字值。

STM内部的温度传感器支持的温度范围： -40 到 125 摄氏度。

嵌入式系统课程设计(基于ARM的温度采集系统设计)

嵌入式系统课程设计(基于ARM的温度采集系统设计)1000
字
嵌入式系统是一种基于微处理器或微控制器、专用硬件和软件的计算机系统，具有小型化、低功耗、实时性强等特点。

本次课程设计旨在设计一种基于ARM的温度采集系统，实现对温度值的实时监测与显示。

首先，需要选用一款适合嵌入式系统的ARM处理器。

考虑到性能和功耗的平衡，本次选用STM32F103C8T6处理器。

其主要特点有：基于ARM Cortex-M3内核，时钟频率为72MHz，具有64KB闪存和20KB SRAM。

接下来，需要选择温度传感器。

考虑到成本和精度等因素，本次选用DS18B20数字温度传感器。

DS18B20具有以下特点：数字接口，
精度为±0.5℃，温度响应快速，封装为TO-92。

然后，需要编写嵌入式软件。

本次采用Keil MDK-ARM开发环境，编写C语言程序。

程序主要包括以下部分：
1. 初始化：包括STM32外设的初始化，如时钟、GPIO、USART等。

2. 温度采集：通过OneWire协议与DS18B20通信，读取温度值，计算并保存到指定变量中。

3. 温度显示：使用USART串口通信，把温度值转换为ASCII码，并通过串口发送到上位机。

上位机可以使用串口调试助手等软件进行数据接收和显示。

最后，进行实验测试。

将DS18B20连接到STM32，把程序烧录到处
理器中，通过串口调试助手连接上位机，即可实时显示温度值。

实验测试表明，该系统温度采集准确可靠，响应速度快，可广泛应用于各种实时温度监测场景。

嵌入式系统课程设计(温度检测报警系统)
