钢筋笼的吊装方案及步骤

钢筋笼的吊装方案及步骤

摘要：以中铁五局南京地铁3号线D9标段常府街站施工现场钢筋笼的吊装为例，叙述钻孔灌注桩钢筋笼的吊装下方过程，介绍钢筋笼吊装的一般过程和注意事项。

关键词：钢筋笼；吊装

引言

随着国家加大对基础建设的投资，国内很多城市都掀起了城市轨道交通（包括地铁和轻轨）建设的热潮。目前国内地下交通工程建设基坑围护主要还是采用的钻孔灌注桩、旋喷桩、地下连续墙等支护方式，当基坑尺寸过大时，还要采取在基坑中间加立钢隔柱的方案，以提高基坑围护结构的稳定性。其中涉及到的下桩过程即包括了钢筋笼的吊装过程。

南京地铁3号线常府街站的基坑临时钢隔柱采用钻孔灌注桩的施工工艺，钢筋笼采用单吊多段焊接的吊装下放方案。

工程介绍

常府街站位于太平南路与常府街的交叉路口附近、沿太平南路方向布置。车站为全明挖地下两层单跨框架结构10.5m宽标准岛式站台车站，地下一层为站厅层，地下二层为站台层，车站外包总长170.9m，标准宽19.6m，底板埋深15.3m；车站覆土厚度约3m。车站共设5个出口和2组风亭，其中4号出入口预留。车站南北两端接盾构区间。

常府街站基坑围护采用地下连续墙支护方式，同时基坑中间加立33根临时钢隔柱，以提高围护结构的稳定性。施工工序：首先在基坑平面中间用钻孔灌注的施工工艺，将临时钢隔柱打入地下，然后下围护连续墙，待围护结构形成满足要求的强度后，对基坑进行开挖。

其中的临时钢隔柱由下部3段钢筋笼焊接上部钢板柱而成，下放预留钻孔后，再加灌混凝土至钢板柱底一定高度，待混凝土形成一定强度，即可移动施工机械，进行下一根桩的施工。

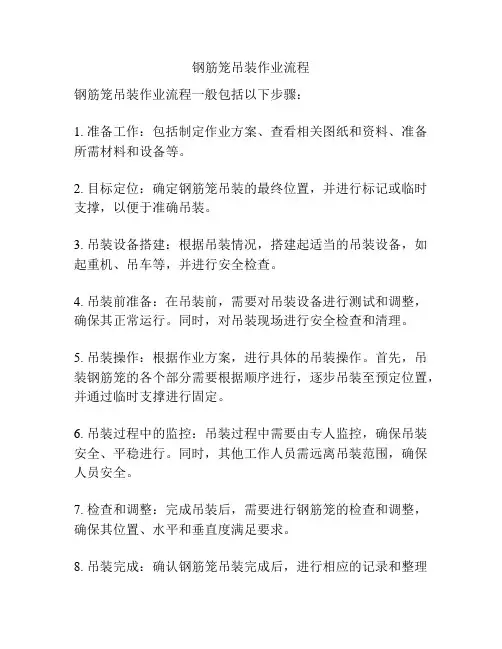

钢筋笼施工步骤

首先，将两段钢板桩吊至施工现场（50吨汽车吊）；焊工进场，对两段钢板桩进行焊接，形成21米整体钢板桩，并对后期施工所需吊环等进行焊接；将3段钢筋笼吊至施工现场；吊起其中一段钢筋笼一端，使钢筋笼竖直放入预留钻孔；在该钢筋笼顶部箍筋下插入两根型钢，型钢两端搁在泥浆池两边，以临时固定该段钢筋笼；用汽车吊吊起另一段钢筋笼一端，移动钢筋笼，使该钢筋笼下端悬靠

在前一段钢筋笼的上端，将两段钢筋笼连接处加箍筋焊接；抽出两根型钢，下放钢筋笼，在第二段钢筋笼顶部箍筋下插入型钢；用相同步骤焊接第三段钢筋笼。

将搁好的钢筋笼最上端和悬吊的钢板桩下端焊接牢固，下放整个临时钢隔柱至标准高程，经现场监理测量验证后，在钢板预先焊接的吊环内，穿入“工”字型钢，固定搁置在泥浆池两边。撤去吊装机械后，填筑混凝土，待混凝土形成工作强度，最后，撤去型钢和吊环。
