金相显微镜的使用与金相样品的制备实验报告
金相显微镜的使用及金相试样的制备实验报告建议与感想
金相显微镜的使用及金相试样的制备实验报告建议与感想一、实验目的本实验旨在掌握金相显微镜的使用方法和金相试样的制备技术，以便于进一步研究材料的组织结构和性能。
二、实验原理金相显微镜是一种用于观察材料组织结构的显微镜，其原理是利用光学原理将经过特殊处理后的样品放置在显微镜中观察。
金相试样制备技术主要包括切割、打磨、腐蚀和染色等步骤。
三、实验步骤1. 制备金属试样：选取合适的金属材料，根据需要进行切割或拉伸成形。
2. 打磨：用不同粒度的研磨纸逐渐打磨试样表面，直至表面光滑。
3. 腐蚀：将试样浸泡在适当浓度的腐蚀液中，使其表面发生化学反应产生凹坑或孔洞。
4. 染色：将试样放入染色液中，使其组织结构更加清晰可见。
5. 使用金相显微镜观察试样：将处理好的试样放入显微镜中，调节光源和镜头，观察试样的组织结构。
四、实验注意事项1. 制备试样时需注意安全，避免切割或拉伸过程中产生伤害。
2. 打磨时需使用不同粒度的研磨纸逐渐打磨，以免损坏试样表面。
3. 腐蚀液需根据试样材料和需要进行选择，且操作时需保持通风良好。
4. 染色液需根据需要选择合适的染色方法和染色液。
5. 使用金相显微镜时需注意调节光源和镜头，以便于观察到清晰的组织结构。
五、实验结果经过制备处理后的金相试样在金相显微镜下呈现出不同的组织结构和形态。
例如，铁素体、珠光体等不同组织结构可通过合适的制备方法得到清晰可见的图像。
六、实验建议与感想1. 在实验过程中需要耐心认真地进行每一步操作，特别是制备试样和打磨环节需要反复多次进行。
2. 实验前应仔细阅读相关文献，了解金相显微镜的使用原理和金相试样制备技术。
3. 实验中应注意安全，避免产生伤害或损坏设备。
4. 实验后应及时清洗设备和试样，以便于下次使用。
5. 通过本实验的学习，我对材料组织结构和性能有了更深入的认识，同时也掌握了一定的实验技能。

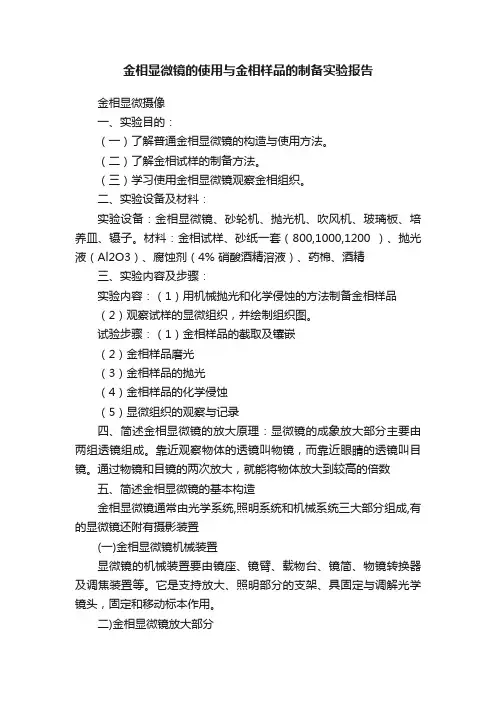

金相显微镜的使用与金相样品的制备实验报告
金相显微镜的使用与金相样品的制备实验报告金相显微摄像一、实验目的：（一）了解普通金相显微镜的构造与使用方法。
（二）了解金相试样的制备方法。
（三）学习使用金相显微镜观察金相组织。
二、实验设备及材料：实验设备：金相显微镜、砂轮机、抛光机、吹风机、玻璃板、培养皿、镊子。
材料：金相试样、砂纸一套（800,1000,1200 ）、抛光液（Al2O3）、腐蚀剂（4% 硝酸酒精溶液）、药棉、酒精三、实验内容及步骤：实验内容：（1）用机械抛光和化学侵蚀的方法制备金相样品（2）观察试样的显微组织，并绘制组织图。
试验步骤：（1）金相样品的截取及镶嵌（2）金相样品磨光（3）金相样品的抛光（4）金相样品的化学侵蚀（5）显微组织的观察与记录四、简述金相显微镜的放大原理：显微镜的成象放大部分主要由两组透镜组成。
靠近观察物体的透镜叫物镜，而靠近眼睛的透镜叫目镜。
通过物镜和目镜的两次放大，就能将物体放大到较高的倍数五、简述金相显微镜的基本构造金相显微镜通常由光学系统,照明系统和机械系统三大部分组成,有的显微镜还附有摄影装置(一)金相显微镜机械装置显微镜的机械装置要由镜座、镜臂、载物台、镜简、物镜转换器及调焦装置等。
它是支持放大、照明部分的支架、具固定与调解光学镜头，固定和移动标本作用。
二)金相显微镜放大部分放大部分包括接物镜和接目镜。
(三)金相显微镜照明部分照明部分包括反光镜、滤光镜、虹彩光圈和聚光镜等六、金相制样的基本过程包括几个方面？这几个方面各是哪些？制备显微试样包括取样、磨光、抛光及浸蚀四个步骤1、取样取样时应根据被分析材料或零件的特点。
选择有代表性的部分。
试样最适合的尺寸是直径为12mm，高为10mm的圆柱体或面积为12*12㎜2，高10mm的长方体。
根据材料性质不同，可用手锯、用车床切削、用锤子击碎以及用砂轮切割等方法截取试样。
在取样过程中应注意防止试样受热组织发生变化。
取得试样后，应将试样表面制成平面，同时边缘要倒成圆角（如分析化学热处理表面组织时则不能倒角）。

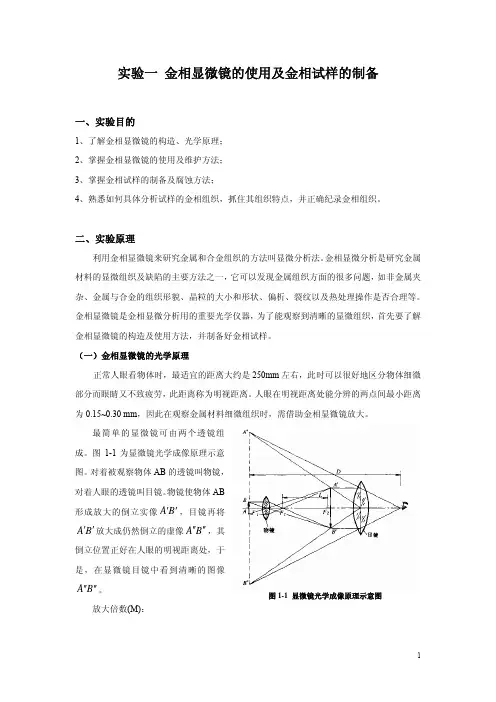

实验一 金相显微镜的使用及金相试样的制备
故以空气为介质的干系物镜的数值孔径 N ⋅ A 总是小于 1，目前最高可达 0.95。若采用油浸
物镜，在试样与物镜间滴入折射率为 1.51 的杉木油为介质，则其数值孔径 N ⋅ A 可达 1.43，
这比一般以空气为介质时鉴别率提高了很多。
物镜的数值孔径与放大倍数一起刻在镜头外壳上，例如镜头上到有 25／0.5 或在 65×的
目镜分普通目镜和补偿型目镜。补偿型目镜在放大倍数前标注有“K”字或“C”字， 如 K20×，以示区别。补偿型目镜与复消色差物镜配合使用，可以进一步消除复消色差物镜 的像域弯曲，使成像更清晰平坦，但补偿目镜切不可与消色差物镜相配使用，补偿型目镜一 般放大倍数较高，常在高倍观察时使用。
3
图 1-3 透镜产生像差的示意图 （a）简单透镜 （b）消色差透镜 （c）复消色差透镜
Mmin~ Mmax 之间的放大倍数范围就是显微镜的有效放大倍数。 从图 1-4 可以看出，油浸系物镜同干系物镜相比，它具有较高的数值孔径，因为透过油 进入到物镜的光线要比透过空气进入的多，故松柏油的加入能使物镜聚光能力增强，从而提 高了物镜的鉴别能力。 如选用 45×物镜，其数值孔径为 0.63，根据显微镜的有效放大倍数的计算式：M＝
图。对着被观察物体 AB 的透镜叫物镜，
对着人眼的透镜叫目镜。物镜使物体 AB
形成放大的倒立实像 A′B′ ，目镜再将
A′B′ 放大成仍然倒立的虚像 A′′B′′ ，其
倒立位置正好在人眼的明视距离处，于
是，在显微镜目镜中看到清晰的图像
A′′B′′ 。
放大倍数(M)：
图 1-1 显微镜光学成像原理示意图
500 N ⋅ A ~1000 N ⋅ A ，那么显微镜有效放大倍数范围应为 315~630 倍。如果显微镜放大倍 数 M＜500 N ⋅ A ，则未能充分发挥物镜的鉴别率；若 M＞1000 N ⋅ A ，则形成“虚伪放大”，
金相显微镜的使用实验报告
金相显微镜的使用实验报告金相显微镜的使用实验报告引言：金相显微镜是一种用于观察金属材料的内部结构和组织的重要工具。
通过使用金相显微镜，我们可以深入了解金属材料的晶体结构、晶粒大小和分布、相的组成以及其他微观结构特征。
本实验旨在探索金相显微镜的使用方法，并通过观察和分析样品的显微图像，对金属材料的组织和性质进行研究。
实验步骤：1. 样品准备：在开始实验之前，我们需要准备好金属材料的样品。
选择适当的金属材料，并将其切割成适当大小的薄片。
确保样品表面光洁，以便在显微镜下观察。
2. 样品封装：将样品封装在透明的树脂中，以便在显微镜下观察。
封装过程需要小心操作，以避免空气泡和杂质的产生。
3. 研磨和抛光：为了获得清晰的显微图像，我们需要对样品进行研磨和抛光处理。
首先，使用粗砂纸对样品进行研磨，然后逐渐使用细砂纸进行抛光。
最后，使用细研磨液和抛光液对样品进行最后的抛光处理。
4. 显微镜操作：将样品放置在金相显微镜的载物台上，并调节显微镜的焦距和放大倍数。
使用适当的光源照明样品，并通过调整对比度和亮度来获得清晰的显微图像。
5. 图像分析：观察样品的显微图像，并使用金相显微镜配套的软件进行图像分析。
通过测量晶粒大小、相的分布和形状等参数，可以获得关于样品组织和性质的重要信息。
实验结果与讨论：通过使用金相显微镜观察和分析样品的显微图像，我们可以得到以下实验结果和讨论：1. 晶粒大小分布：通过测量样品中晶粒的大小和分布，我们可以了解金属材料的晶体生长情况。
晶粒越大，通常意味着材料的力学性能越好，因为大晶粒可以提供更多的晶界来阻止位错的移动。
2. 相的组成：通过观察样品中不同相的分布和形状，我们可以确定金属材料的组成。
不同的相具有不同的化学成分和晶体结构，其对材料的性能和用途有着重要影响。
3. 缺陷和杂质：金相显微镜可以帮助我们观察和分析样品中的缺陷和杂质。
缺陷和杂质的存在可能会影响材料的力学性能和耐腐蚀性能，因此对其进行准确的检测和分析是非常重要的。

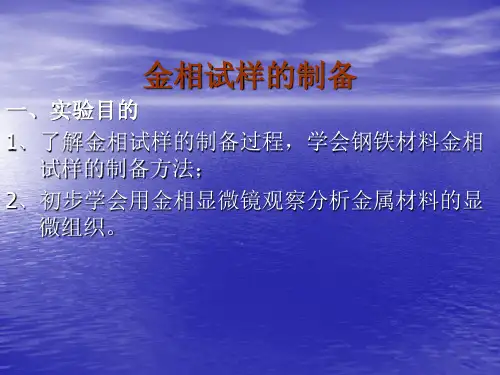

一金相显微镜的使用及金相试样的制备
实验一 金相显微镜的使用及 金相试样的制备
• （二）金相试样的制备（参考标准为GB/T13298—91
《金属显微组织检验方法》）
• 1、试样的选取（取样） • 试样截取的方向、部位、数量应根据金属制造方法，检验的目的，技术条
实验一 金相显微镜的使用及 金相试样的制备
• 四、实验步骤 • 1、每班按3人一组，每组领取一套砂纸，按如图1-6所示沿虚线
• •
裁开，每人领取一个试样； 2、先将砂纸平铺在玻璃板上，左手伸开按住砂纸，右手将试样 拿平，慢慢往前推，然后提起拿回来，再慢慢往前推，直到试样 表面划痕方向一致且均匀时再换下一道砂纸； 3、将磨好的试样用水冲洗干净，再在抛光机上轻轻抛光，直到 表面没有划痕为止； 4、将抛光好的试样用水冲洗干净，再用有酒精的脱脂棉擦洗， 用吹风机吹干，最后用硝酸酒精浸蚀，清洗吹干后准备观察。 5、磨好的试样磨面朝下放在载物台中心，先用低倍再用高倍仔 细观察。 6、对磨好试样的组织进行分析，画出组织示意图。 7、每组可选组织较好的样品，进行照相。
实验一 金相显微镜的使用及 金相试样的制备
• 3、试样磨制 • （1）粗磨：粗磨即磨平，主要目的是获得平整的磨面和
规则的外形，其次是试样的倒棱，以免细磨和抛光时划烂 砂纸或抛光布，但对于需要观察表层组织(如渗碳层、脱 碳层)的试样，则不能倒棱。一般黑色金属要用砂轮打平， 对于很软的材料(如铝、铜、镁等有色金属)可用锉刀锉平。 磨砂轮时应利用砂轮的侧面，并使试样沿砂轮径向缓慢往 复移动，施加压力要均匀，且试样要不断用水冷却，以防 止试样因受热升温而产生组织变化，手持试样的姿势从头 到尾不能改变。这样既可以保证使试样磨平，还可以防止 砂轮侧面磨出凹槽，使试样无法磨平。
金相显微镜的使用及金相试样的制备实验
实验一金相显微镜的使用及金相试样的制备一．实验目的1．学习了解金相显微镜的使用。
2．学习了解金相试样的制备。
二．概述利用金相显微镜，在试样上观察金属组织的方法称为显微分析，所能观察到的金属组织称为显微组织。
显微分析是研究金属材料的一种重要方法。
通过这种方法可以观察、研究金属材料的组织形貌、晶粒大小、非金属夹杂物等在组织中的数量和分布情况等问题。
金相显微镜可以用于研究材料的组织结构与化学成分之间的关系；确定各类材料经不同加工工艺处理后的显微组织；判别材料质量的优劣等。
1．金相显微镜的构造及使用正常人眼看物体时，最适宜的距离大约在250mm左右（称为明视距离），这时能分辨0.15~0.30mm距离，放大镜一般只能放大25倍，若要提高放大倍数以观察更细小的物体，就必须利用显微镜。
光学金相显微镜放大倍数为几十倍到2000倍，它的放大原理如图1.1所示。
图1.1 显微镜成像原理图对着被观察物体的透镜叫做物镜；对着人眼的透镜叫做目镜。
当观察物体AB放在物镜的举例焦点F1略远一点的地方时，则在透镜另一侧形成道理放大实像A1B1，A1B1处于目镜A B，虚像成像在人焦点F2之内。
人眼通过目镜观察实像A1B1时，将得到道理放大虚像''11眼明视距离处。
物镜的放大倍数目镜的放大倍数显微镜总的放大倍数即显微镜放大倍数等于物镜和目镜单独放大倍数的乘积。
本次实验使用XJP-100型金相显微镜，如图1.2所示。
它的构造可分为三部分：光学系统、机械系统和照明系统。
（1）光学系统：主要是目镜组和物镜组。
目镜：放大倍数有5⨯、10⨯、12.5⨯物镜：放大倍数有10⨯、40⨯、100⨯（2）机械系统：主要是底座、载物台、物镜转换器和调焦装置。
底座：支持整个显微镜体。
载物台：放置试样用。
武警转换器：用于更换不同倍数的物镜。
调焦装置：调节焦距用，一般显微镜分粗调和微调。
（3）照明系统：照明系统由光源、聚光透镜、孔径光栏、视场光栏和棱镜等组成。
实验 金相试样制备与金相显微镜的结构和使用
实验金相试样制备与金相显微镜的结构和使用实验目的金相显微镜的原理金相试样的制备实验设备及材料实验内容及步骤实验报告要求思考题一：实验目的(1)了解金相显微镜的结构及原理(2)熟悉金相显微镜的使用与维护方法(3)了解浸蚀的基本原理，并熟悉其基本操作(4)掌握金相试样制备的基本操作方法二：金相显微镜的原理、构造及使用(1)金相显微镜的基本原理显微镜的放大倍数。
显微镜的放大倍数等于物镜和目镜单独放大倍数的乘积，即物镜放大倍数为M物，目镜放大倍数为M目，显微镜放大倍数为M=M物*M目。
物镜和目镜的放大倍数刻在嵌套圈上，例如10X、20X、45X分别表示放大10倍、20倍、45倍。
显微镜的鉴别率。
显微镜的鉴别率是指它能清晰地分辨试样上两点间最小距离d的能力，d值越小，鉴别率越高。
鉴别率是显微镜的一个重要的性能，它决定于物镜数值孔径A和所用的光线波长λ，可用下式表示：d=λ/(2A) 式中：λ表示入射光线的波长；A表示物镜的数值孔径。
λ越小，A越大，则d越小。
物镜数值孔径。
物镜数值孔径表示物镜的聚光能力，其大小为A=n*sinα 式中：n表示物镜与试样之间介质的折射率；α表示物镜孔径角的一半。
N越大或α角越大，A越大。
(2)显微镜的构造照明系统：在底座内有一个低压（6～8V，15V）的灯泡作为光源，由变压器降压供电，靠调节次级电压（6～8V）来改变灯光的亮度。
聚光灯、孔径光栏以及反光镜等装置均安装在圆形底座上，视场光栏以及另一个聚光镜则安装在支架上，它们构成了显微镜的照明系统，使试样表面获得充分、均匀的照明。
显微镜调焦装置：在显微镜的两侧有粗动和微动调焦手轮，两者在同一部位。
随粗调手轮6的转动，支撑载物台的弯臂作上下运动。
在粗调手轮的一侧有制动装置，用以固定调焦正确后载物台的位置。
微调手轮5使显微镜本题沿着划轨缓慢移动。
在右侧手轮上刻有分度格，每一格表示物镜座上下微动0.002毫米。
与刻度盘同侧的齿轮箱上刻有两条白线，用以指示微动升降范围，当旋到极限位置时，微动手轮就会自动被限制，此时，不能再继续旋转而应该倒转来使用。
【金相实验报告-实验报告范本】金相试样制备实验报告
【金相实验报告-实验报告范本】金相试样制备实验报告一、实验目的：了解金相显微镜的构造、原理及使用规则；掌握金相显微试样制备的基本操作方法。
通过观察，熟悉铁碳合金在平衡状态下的显微组织；了解并掌握铁碳合金中的相及组织组成物的本质、形态及分布特征；分析并掌握平衡状态下铁碳合金的组织和性能之间的关系。
二、实验概述：金相分析是研究工程材料内部组织结构的主要方法金相显微分析法：利用金相显微镜在专门制备的试样上观察材料的组织和缺陷的方法。
1.金相显微镜的构造、原理及使用；2.金相显微试样的制备方法。
为了能够在金相显微镜下真实地、清楚地观察到金属内部的显微组织，需要精心地制备金相显微试样。
金相试样的制备过程主要步骤有：磨制磨制抛光浸蚀镶嵌取样本实验金相试样制备过程的步骤如下: 磨制磨制抛光浸蚀观察砂纸磨抛光剂抛光机浸蚀剂吹吹风显微观察风机酒精清洗水清洗水清洗吹干显微镜3.观察碳钢和白口铸铁的平衡组织分析各种相组分和组织组成物的特征碳钢：亚共析钢、共析钢、过共析钢白口铸铁：亚共晶白口铸铁、共晶白口铸铁、过共晶白口铸铁相或组织：铁素体、渗碳体、珠光体、莱氏体区分：铁素体与渗碳体、各种渗碳体实验概述：实验设备及材料金相分析实验使用的主要仪器设备有：光学金相显微镜、抛光机、电吹风机等。
实验材料有：低碳钢试样，工业纯铁、20钢、T8钢、亚共晶白口铸铁等显微组织样品，金相砂纸，抛光粉，硝酸酒精溶液（含4%HNO3），酒精，脱脂棉等。
实验一金属的显微分析法实验内容及步骤实验前必须仔细阅读实验讲义的有关内容；听取实验指导教师讲解金相显微镜的构造、使用方法等内容，熟悉金相显微镜的构造及其操作规程；由实验指导教师讲解金相试样制备的基本操作过程，学生每人一块试样，进行试样制备全过程的操作，直至制成合格的金相试样；在金相显微镜下观察所制备试样的显微组织特征，并用摄像机拍照存盘。
铁素体铁素体铁素体铁素体1# 工业纯铁工业纯铁珠光体珠光体渗碳体渗碳体45钢的显微组织变态莱氏体珠光体变态莱氏体珠光体亚共晶白口铸铁的显微组织莱氏体珠光体白色基体是共晶渗碳体莱氏体珠光体白色基体是共晶渗碳体共晶白口铸铁的显微组织9# 共晶白口铸铁的显微组织变态莱氏体一次渗碳体变态莱氏体一次渗碳体变态莱氏体一次渗碳体变态莱氏体一次渗碳体过共晶白口铸铁的显微组织6# 过共晶白口铸铁的显微组织铁素体铁素体渗碳体渗碳体渗碳体渗碳体珠光体莱氏体珠光体莱氏体2# 3#莱氏体二次渗碳体莱氏体二次渗碳体珠光体珠光体珠光体珠光体二次渗碳体二次渗碳体4# 5#珠光体珠光体莱氏体莱氏体二次渗碳体渗碳体二次渗碳体渗碳体铁素体铁素体7# 8#渗碳体渗碳体铁素体铁素体珠光体珠光体莱氏体莱氏体处理前冷塑变形后烛光体烛光体渗碳体热处理并腐蚀后四、总结铁碳合金的平衡组织是指铁碳合金在极为缓慢的冷却条件下所得到的组织。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金相显微摄像
一、实验目的:
(一)了解普通金相显微镜的构造与使用方法。
(二)了解金相试样的制备方法。
(三)学习使用金相显微镜观察金相组织。
二、实验设备及材料:
实验设备:金相显微镜、砂轮机、抛光机、吹风机、玻璃板、培养皿、镊子。
材料:金相试样、砂纸一套(800,1000,1200 )、抛光液(Al2O3)、腐蚀剂(4% 硝酸酒精溶液)、药棉、酒精
三、实验内容及步骤:
实验内容:(1)用机械抛光和化学侵蚀的方法制备金相样品
(2)观察试样的显微组织,并绘制组织图。
试验步骤:(1)金相样品的截取及镶嵌
(2)金相样品磨光
(3)金相样品的抛光
(4)金相样品的化学侵蚀
(5)显微组织的观察与记录
四、简述金相显微镜的放大原理:显微镜的成象放大部分主要由两组透镜组成。
靠近观察物体的透镜叫物镜,而靠近眼睛的透镜叫目镜。
通过物镜和目镜的两次放大,就能将物体放大到较高的倍数
五、简述金相显微镜的基本构造
金相显微镜通常由光学系统,照明系统和机械系统三大部分组成,有的显微镜还附有摄影装置
(一)金相显微镜机械装置
显微镜的机械装置要由镜座、镜臂、载物台、镜简、物镜转换器及调焦装置等。
它是支持放大、照明部分的支架、具固定与调解光学镜头,固定和移动标本作用。
二)金相显微镜放大部分
放大部分包括接物镜和接目镜。
(三)金相显微镜照明部分
照明部分包括反光镜、滤光镜、虹彩光圈和聚光镜等
六、金相制样的基本过程包括几个方面?这几个方面各是哪些?
制备显微试样包括取样、磨光、抛光及浸蚀四个步骤
1、取样
取样时应根据被分析材料或零件的特点。
选择有代表性的部分。
试样最适合的尺寸是直径为12mm,高为10mm的圆柱体或面积为12*12㎜2,高10mm的长方体。
根据材料性质不同,可用手锯、用车床切削、用锤子击碎以及用砂轮切割等方法截
取试样。
在取样过程中应注意防止试样受热组织发生变化。
取得试样后,应将试样表面制成平面,同时边缘要倒成圆角(如分析化学热处理表面组织时则不能倒角)。
2、磨光
试样抹平后,须用清水冲洗干净并擦干,然后进行磨光,磨光可用手工或机械两种方法。
(1)手工磨光手工磨光是在不同号数的金相砂纸上进行。
砂纸型号有
800,1000,1200。
800砂纸最粗,1200砂纸最细。
磨光时所用砂纸从粗到细顺序进行,磨削压力不宜过大,用力要均匀且在同一个方向进行磨光。
在一张砂纸上磨好后,应将试样冲洗干净,然后将试样转90°换细一号的砂纸再磨。
这样,又粗到细依次磨削,磨好后将试样洗净,然后在抛光机上抛光。
(2)机械磨光一般是在预磨机上进行,即把砂纸用水玻璃粘在预磨盘上使用,试样易从粗砂纸到细砂纸依次分别进行磨光。
3、抛光
抛光的目的是除去试样表面的细磨痕,最后得到一个光亮的镜面。
抛光分为机械抛光、电机抛光和化学抛光三种方法,其中以机械抛光应用最广。
机械抛光是在抛光机上进行。
抛光机是由电机和水平抛光盘(直径
200‐250mm)组成。
抛光盘上铺有固紧的抛光织物,抛光钢试样时一般使用细呢绒,抛光铸铁时则使用如帆布、白色的确良等绒毛较短的抛光织物,以防止灰口铸铁中的石墨脱落,抛光铝、镁、铜等有色金属可用细丝绒。
在抛光过程中,应不断将抛光液洒在抛光盘上,抛光液是由抛光粉与水配成细的悬浮液。
抛光钢和铸铁使用的抛光粉为氧化铝和氧化铬,有色金属等软材料可用细粒度的氧化镁。
抛光时压力不宜过大,抛光时间取决于试样表面磨光的质量,一般约为5~15分钟。
金相试样经抛光后,其磨面应光亮无痕,且石墨或夹杂物等不应抛掉或有拽尾现象。
这时试样先用清水冲洗,在用无水酒精清洗磨面,然后用吹风机吹干。
4、显微试样的浸蚀
金相试样经抛光后,在显微镜下观察只能看到光亮的表面和夹杂物、石墨、孔洞、裂纹等。
要观察金属的组织,必须经过适当的腐蚀,使显微组织能正确的显示出来。
浸蚀方法有化学浸蚀方法和电解法两种。
化学浸蚀是将抛光好的试样磨面在化学浸蚀剂(常用酸、碱、盐的酒精或水溶液)中浸润或拭擦一定时间。
由于金属材料中各相的化学成分和结构不同,故具有不同的电极电位,在浸蚀剂中就构成了许多微电池,电极电位的相位为阳极而被溶解,电极电位高的相位阴极而保持不变。
故浸蚀后就形成凹凸不平的表面,在显微镜下,由于光线在各处的反射清款不同,就能观察到金属的组织特征。
纯金属及单相合金浸蚀时由于晶界原子排列较乱,缺陷及杂质较多,具有较多的能量,故晶界易被浸蚀而呈沟壑。
在显微镜下观察时,使光线在晶界处被浸射而不能进入物镜,因次显示出一条条黑色的晶界。
应当指出,纯金属与单相合金中各个晶粒的成分虽然相同,但由于其原子排列位相不同,也会使磨面上个晶粒的浸蚀程度不一致,在垂直光线照射下,个个经历就呈现出明暗不一的颜色。
化学浸蚀剂的种类很多,浸蚀剂的选用是根据试剂材料的
性质及浸蚀的目的来决定。
对于碳钢及铸钢,最常用的浸蚀剂为4%硝酸酒精溶液或4%苦味酒精溶液。
浸湿时,应将试样浸入一盛有浸蚀剂的容器内,并不断的轻微移动。
待浸蚀适
度后取出试样,迅速用水冲洗,再用无水酒精冲洗,然后用吹风机吹干,其表面须严格保持清洁。
浸蚀时间取决于金属的性质、浸蚀剂的浓度以及显微镜下观察时的放大倍
数。
总之,浸蚀时间以在显微镜下能清晰地揭示出组织的细节为准。
若浸蚀不足,可再继续进行浸蚀,但一旦浸蚀过度。
试样则需要重新抛光再进行浸蚀。
四、实验结果处理和讨论:
1、观察试样时如何对金相显微镜进行调节?
2、金相磨样过程中应该注意的问题主要要几个方面?
(1)磨光:采用手工磨光,是将砂纸平铺在玻璃板上(或平的瓷砖上),左手伸开
压住砂纸,右手握住试样使磨面朝下,且整个磨面必须和砂纸接触,然后轻轻向前推行进行磨削,提起使样返回,再重复上述操作。
如果是耐水砂纸,按280、360、600、800、1000的顺序,干砂纸为1、2、3、4、5号的顺序。
每磨一道砂纸,试样
的划痕均匀且方向一致,磨下一道砂纸时,试样、手、砂纸和玻璃必须用水冲洗干净,磨削方向与上一道砂纸所磨划痕方向垂直。
3、金相抛光过程中应该注意的问题主要要几个方面?
3. 抛光抛光由机械抛光、电解抛光、化学抛光等方法,使用最广的是机械抛光。
机械抛光是在抛光机上进行。
抛光机由电动机带动抛光盘,抛光盘上铺有不同的抛光布。
粗抛时用帆布或粗呢,细抛时用绒布、细呢或丝绸等。
抛光过程中要不断向抛光布上倒入适量的水与Cr2O3(或Al2O3、MgO等悬浮液。
试样的磨面应平正地压在旋转的抛光盘上,压力不宜过大,并使试样从抛光盘边缘到中心不断地作径向
往复移动。
待试样表面磨痕全部被抛掉而呈现光亮镜面时,抛光即可停止,并将试样用水或酒精洗干净后转入浸蚀。
