液压系统之行走马达原理分析
液压马达的工作原理
液压马达的工作原理液压马达是利用液压能将液压能转化为机械能的一种液压执行元件。
它是液压传动系统中的重要组成部分，广泛应用于工程机械、农业机械、船舶、航空航天等领域。
液压马达的工作原理主要是利用液压能使其内部的液压缸、齿轮或柱塞等部件产生相对运动，从而带动输出轴转动，实现对机械设备的驱动。
液压马达的工作原理可以简单概括为，液压能转化为机械能。
当液压油进入液压马达的液压缸内部时，液压缸内的活塞受到液压力的作用而产生位移，使得液压缸内的工作物质（如齿轮、柱塞等）产生相对运动，从而带动输出轴转动，输出机械能。
液压马达的工作原理与液压泵相反，液压泵是将机械能转化为液压能，而液压马达则是将液压能转化为机械能。
液压马达的工作原理涉及到液压传动的基本原理，即帕斯卡定律。
帕斯卡定律指出，封闭在容器内的液体传递压力时，传递的压力是均匀的，且方向不受限制。
这就是说，液压能够均匀地传递压力，并且可以在任何方向上传递。
液压马达正是利用了帕斯卡定律，通过液压能将液压能转化为机械能。
液压马达的工作原理还涉及到液压传动系统中的其他重要元件，如液压缸、齿轮、柱塞等。
这些元件在液压马达中起着至关重要的作用，它们的设计和工作原理直接影响着液压马达的性能和效率。
例如，液压缸的密封性能和活塞的运动稳定性，齿轮的传动效率和柱塞的工作频率等都会影响液压马达的工作效果。
总的来说，液压马达的工作原理是利用液压能将液压能转化为机械能，涉及到帕斯卡定律和液压传动系统中的各种液压元件。
了解液压马达的工作原理对于正确使用和维护液压马达至关重要，也有助于我们更好地理解液压传动系统的工作原理和应用。
希望本文能够帮助读者更加深入地了解液压马达的工作原理，为液压传动领域的工程应用提供一定的参考价值。
挖掘机行走马达原理[整理版]

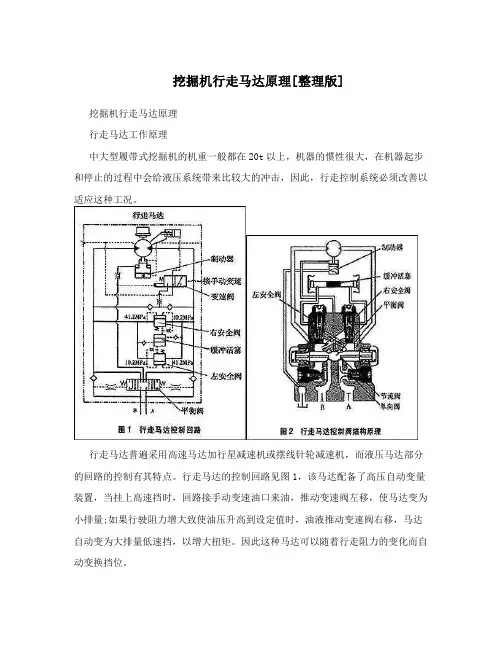

![挖掘机行走马达原理[整理版]](https://img.taocdn.com/s3/m/736590525a8102d276a22f61.png)
挖掘机行走马达原理[整理版]挖掘机行走马达原理行走马达工作原理中大型履带式挖掘机的机重一般都在20t以上，机器的惯性很大，在机器起步和停止的过程中会给液压系统带来比较大的冲击，因此，行走控制系统必须改善以适应这种工况。
行走马达普遍采用高速马达加行星减速机或摆线针轮减速机，而液压马达部分的回路的控制有其特点。
行走马达的控制回路见图1，该马达配备了高压自动变量装置，当挂上高速挡时，回路接手动变速油口来油，推动变速阀左移，使马达变为小排量;如果行驶阻力增大致使油压升高到设定值时，油液推动变速阀右移，马达自动变为大排量低速挡，以增大扭矩。
因此这种马达可以随着行走阻力的变化而自动变换挡位。
除了马达可以变速之外，对马达的控制主要由马达控制阀完成，下面结合结构原理图(见图2)分析其工作原理。
假设A口进油，马达旋转，马达控制阀动作如下:(1)打开单向阀，液压油进入马达右腔。
(2)液压油通过节流孔进入平衡阀，并使其左移，接通制动器油路，使制动器松开，这个动作还接通了马达B口的回油油路。
(3)液压油通过安全阀的中间节流孔进入缓冲活塞腔，将缓冲活塞推到左侧。
如果此时系统压力超过此安全阀的设定压力(10.2MPa)，安全阀将在瞬间打开，起到缓冲作用。
(4)如果马达超速(例如下坡时)，泵来不及供油，则使A口压力降低，平衡阀在弹簧力作用下向右移动，关小马达的回油通道，从而限制马达的转速。
注意到行走马达控制阀内部有2个结构完全相同的安全阀(见图3和图4)，它们在挖掘机开始行走以及制动时将起到重要的缓冲作用。
下面分析它的工作原理。
当A 口不供油时平衡阀回到中位，由于机器惯性的影响使马达继续旋转，马达的功能转换为泵。
由于平衡阀的封闭致使B口压力升高，压力油通过左安全阀中间的节流孔进入缓冲腔，推动缓冲活塞右移，同时打开左安全阀向A腔补油。
当缓冲活塞移动到最右端后，B腔压力上升，左安全阀完全关闭。
如果压力进一步升高，B腔压力作用在右安全阀上，它限制了马达的最高压力(41.2MPa)，此压力就是最大制动压力。
液压马达工作原理
液压马达工作原理
液压马达是一种将液压能转换为机械能的液压执行元件，广泛应用于各种机械设备中。
液压马达的工作原理主要是利用液压系统中的液压能，通过液压马达内部的转子和液压油的作用，将液压能转换为机械能，驱动机械设备的运动。
下面我们来详细了解一下液压马达的工作原理。
首先，液压马达内部主要由转子、液压油和外壳组成。
液压油由液压泵提供，经过液压系统输送到液压马达内部。
当液压油进入液压马达内部时，它会对转子施加压力，从而使转子开始旋转。
转子的旋转运动会驱动液压马达的输出轴进行旋转或直线运动，从而驱动机械设备的运动。
其次，液压马达的工作原理与液压泵相似，都是通过液压油的流动来实现能量转换。
液压马达内部的液压油流动会产生压力，这种压力会对转子施加力，从而使转子开始旋转。
液压马达内部的转子通常采用齿轮、柱塞或轴向柱塞等结构，不同结构的转子会产生不同的旋转方式，适用于不同的机械设备。
最后，液压马达的工作原理还包括一些辅助部件的作用，如液压马达的排油口和进油口、密封件等。
排油口和进油口的设计会影响液压马达内部液压油的流动方式，从而影响转子的旋转方式和速度。
密封件的作用是防止液压油泄漏，保证液压马达的正常工作。
总的来说，液压马达的工作原理是利用液压能将液压油的压力转换为机械能，驱动机械设备的运动。
通过对液压马达内部结构和液压油流动的分析，我们可以更好地理解液压马达的工作原理，为液压系统的设计和维护提供参考。
液压马达作为液压系统中的重要元件，其工作原理的理解对于提高液压系统的效率和稳定性具有重要意义。

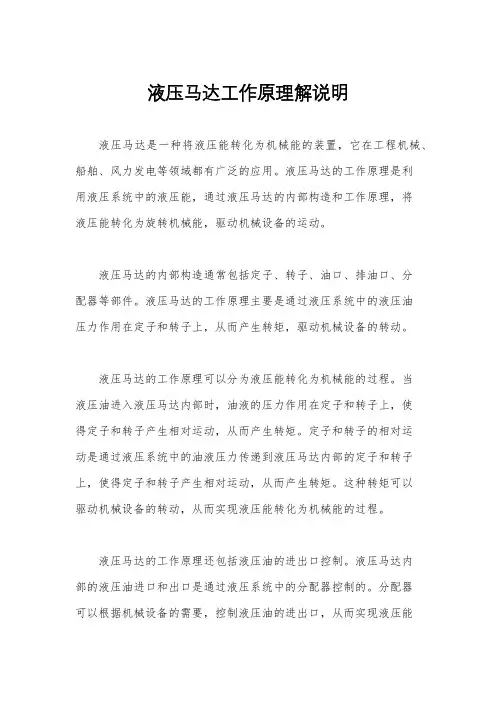

液压马达工作原理解说明
液压马达工作原理解说明液压马达是一种将液压能转化为机械能的装置，它在工程机械、船舶、风力发电等领域都有广泛的应用。
液压马达的工作原理是利用液压系统中的液压能，通过液压马达的内部构造和工作原理，将液压能转化为旋转机械能，驱动机械设备的运动。
液压马达的内部构造通常包括定子、转子、油口、排油口、分配器等部件。
液压马达的工作原理主要是通过液压系统中的液压油压力作用在定子和转子上，从而产生转矩，驱动机械设备的转动。
液压马达的工作原理可以分为液压能转化为机械能的过程。
当液压油进入液压马达内部时，油液的压力作用在定子和转子上，使得定子和转子产生相对运动，从而产生转矩。
定子和转子的相对运动是通过液压系统中的油液压力传递到液压马达内部的定子和转子上，使得定子和转子产生相对运动，从而产生转矩。
这种转矩可以驱动机械设备的转动，从而实现液压能转化为机械能的过程。
液压马达的工作原理还包括液压油的进出口控制。
液压马达内部的液压油进口和出口是通过液压系统中的分配器控制的。
分配器可以根据机械设备的需要，控制液压油的进出口，从而实现液压能的控制和调节。
这种控制和调节可以根据机械设备的需要，调整液压马达的转速和转矩，从而满足不同工况下机械设备的运行要求。
总之，液压马达的工作原理是通过液压系统中的液压油压力作用在液压马达内部的定子和转子上，从而产生转矩，驱动机械设备的转动。
液压马达的工作原理还包括液压油的进出口控制，可以根据机械设备的需要，调整液压马达的转速和转矩，从而实现液压能的控制和调节。
液压马达的工作原理在工程机械、船舶、风力发电等领域有着广泛的应用，是现代工程技术中不可或缺的重要装置。

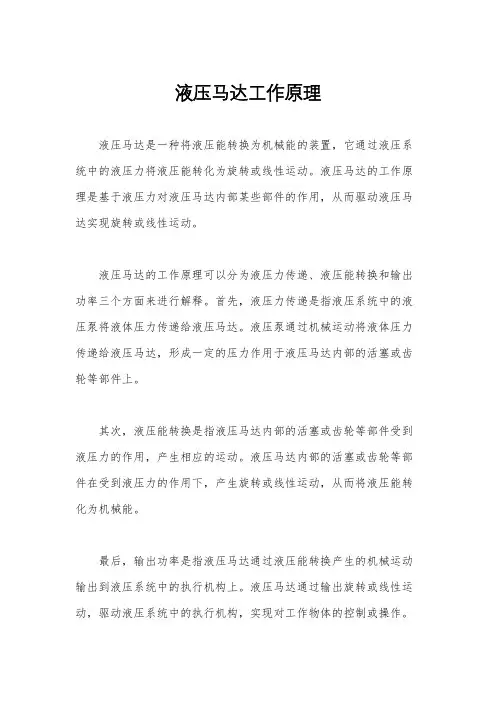

液压马达工作原理
液压马达工作原理液压马达是一种将液压能转换为机械能的装置，它通过液压系统中的液压力将液压能转化为旋转或线性运动。
液压马达的工作原理是基于液压力对液压马达内部某些部件的作用，从而驱动液压马达实现旋转或线性运动。
液压马达的工作原理可以分为液压力传递、液压能转换和输出功率三个方面来进行解释。
首先，液压力传递是指液压系统中的液压泵将液体压力传递给液压马达。
液压泵通过机械运动将液体压力传递给液压马达，形成一定的压力作用于液压马达内部的活塞或齿轮等部件上。
其次，液压能转换是指液压马达内部的活塞或齿轮等部件受到液压力的作用，产生相应的运动。
液压马达内部的活塞或齿轮等部件在受到液压力的作用下，产生旋转或线性运动，从而将液压能转化为机械能。
最后，输出功率是指液压马达通过液压能转换产生的机械运动输出到液压系统中的执行机构上。
液压马达通过输出旋转或线性运动，驱动液压系统中的执行机构，实现对工作物体的控制或操作。
液压马达的工作原理可以根据不同的结构和工作方式进行分类，常见的液压马达包括齿轮式液压马达、柱塞式液压马达和涡轮式液压马达等。
这些液压马达在工作原理上有所不同，但都是基于液压力传递、液压能转换和输出功率这三个基本原理来实现液压能的转换和输出。
齿轮式液压马达的工作原理是通过液压力作用于齿轮，驱动齿轮旋转，从而将液压能转化为机械能。
柱塞式液压马达的工作原理是通过液压力作用于柱塞，驱动柱塞产生往复运动，从而将液压能转化为机械能。
涡轮式液压马达的工作原理是通过液压力作用于涡轮，驱动涡轮旋转，从而将液压能转化为机械能。
除了工作原理的不同外，液压马达的工作效率、输出功率、扭矩和速度等性能也会有所差异。
因此，在选择液压马达时，需要根据具体的工作要求和液压系统的参数来进行合理的选择。
总之，液压马达是一种将液压能转换为机械能的装置，其工作原理是基于液压力传递、液压能转换和输出功率三个基本原理来实现液压能的转换和输出。
液压马达在工程机械、冶金设备、船舶设备和航空航天等领域有着广泛的应用，对于提高设备的工作效率和精度具有重要的意义。
挖掘机行走马达原理
挖掘机行走马达原理挖掘机行走马达是指驱动挖掘机行走的电动马达，其工作原理主要涉及电磁感应和电动机技术。
首先，挖掘机行走马达的核心部件是电动机，它通过将电能转化为机械能，从而实现对挖掘机车身行走的驱动力。
电动机一般采用直流电动机或交流感应电动机。
挖掘机行走马达的工作原理可以分为以下几个步骤：1. 电磁感应：在挖掘机行走马达中，通过电磁感应原理将电能转换为机械能。
当电源供电给电动机时，电流通过电机绕组，产生磁场。
根据洛伦兹力定律，当有导体（也就是电动机的绕组）处于磁场中时，导体中的电子就会受到磁力的作用，导致电动机产生转矩。
2. 力矩产生：当电机的绕组通过电流后，形成的磁场与固定磁场作用，从而产生力矩。
在电机中，一般由定子产生磁场，而转子通过悬挂在轴上的发电机零件来接收到的磁力，从而实现转动。
3. 转动：将电能转化为机械能后，电动机会驱动挖掘机车身的行走。
挖掘机行走时通常采用履带或轮胎形式，在电动机的驱动下，履带或轮胎会产生相应的动力，推动挖掘机在地面上行走。
需要注意的是，挖掘机行走马达通常采用液压传动系统。
它通过将电动机产生的转矩转化为液压能，然后通过液压马达驱动挖掘机的行走机构，使挖掘机能够在恶劣的工地环境下稳定行走。
挖掘机行走马达在实际应用中，还需要通过控制系统来调节电动机的运行状态、电流和转速等参数，从而实现挖掘机的正常行走、停止和转向等操作。
通过调节电动机的工作状态，可以满足挖掘机在不同工况下的行走需求。
总的来说，挖掘机行走马达通过电磁感应和转矩产生的原理，将电能转化为机械能，驱动挖掘机车身进行行走。
通过灵活的控制系统，能够实现挖掘机的行走、停止和转向等操作。
挖掘机行走马达在现代土方机械中扮演着重要的角色，提高了施工效率和机械的可靠性。
液压行走马达工作原理
液压行走马达工作原理
液压行走马达是一种常用的液压传动装置，广泛应用于各种工程机械
和农业机械中。
液压行走马达的作用是将液压能转化为机械能，使机
器能够行走或转动。
本文将介绍液压行走马达的工作原理。
1. 液压行走马达的结构
液压行走马达由外壳、轴承、油缸、减速器和齿轮等部件组成。
其中，油缸是最关键的部件之一。
油缸内充满了液体（通常是油），当液体
被加压时，会推动活塞向前运动，从而带动齿轮旋转。
2. 液压行走马达的工作原理
当液体被加入到油缸中时，它会推动活塞向前运动。
活塞上有一个齿
轮与主轴相连，当活塞向前运动时，齿轮也会随之旋转。
由于齿轮和
主轴相连，所以主轴也会跟着旋转。
当油缸内的液体被排出时，活塞就会返回原位。
这时，齿轮也会停止
旋转。
当液体再次被加入到油缸中时，活塞又会向前运动，齿轮也会
重新开始旋转。
3. 液压行走马达的优点
液压行走马达具有以下几个优点：
（1）高效：液压行走马达可以将液体能量转化为机械能量，从而使机器更加高效。
（2）可靠性高：由于液压行走马达的结构简单，所以它的可靠性比较高。
（3）适应性强：液压行走马达可以适应各种不同的工作环境和工作条件。
4. 液压行走马达的应用
液压行走马达广泛应用于各种工程机械和农业机械中。
例如挖掘机、推土机、装载机、铣刨机等都需要使用液压行走马达来实现自身的移动和转动。
总之，液压行走马达是一种非常重要的液压传动装置，它具有高效、可靠性高和适应性强等优点，在各种工程和农业机械中都有广泛的应用。
五、行走马达[共6页]
![五、行走马达[共6页]](https://img.taocdn.com/s3/m/5037ab56e53a580217fcfe07.png)
12
—
13
—
14
6 mm 杆、10 mm 杆、
14 mm 杆、19 mm 座、
15
41 mm 座
5
伸缩杆
150 mm
16
6
锤子
1#
17
7
塑料锤
—
18
8
起升工具
起升能力：400 kg， 附带吊具
19
9
一字螺丝刀
大约 150 mm
20
10
六角扳手套头 14 mm
21
11
卡环钳
孔用
名称 冲孔器 压缩空气 压力工作台
248 加藤挖掘机结构与维修
五、行走马达
对于出厂机号为～#12505827（STD）和机号为～#12505637（LC 型）的挖掘机，其行走 马达的原理和结构图如图 13-5 所示。
图 13-5 行走马达的原理和结构图
液压马达上带有制动阀、停车制动阀和高速-低速转换机构。液压马达是一种斜盘式柱塞 马达，其把从液压泵传递过来的压力油产生的力转换成旋转力矩。
加热器
深度测微器 容器
皮手套 测振器 密封圈 油漆标记
规格型号
约 10 mm
压力约为 0.3～0.5 MPa 500 kg 加热能力：100℃ 容 积 ： 500 mm × 500 mm × 500 mm 测量范围：约 0～25 mm 最小刻度：0.01 mm 通用型
液压马达工作原理
液压马达工作原理液压马达是液压系统中的重要组成部分，它通过液压能转化为机械能，广泛应用于工业和机械设备中。
本文将详细介绍液压马达的工作原理。
一、液压马达的构造和组成液压马达由马达壳体、马达转子、马达出口和进口等主要组成部分组成。
马达壳体是马达的外壳，通常由金属材料制成，并具有一定的强度和密封性能。
马达转子是马达的核心组成部分，它由转子轴、转子盘和齿轮等组成，能够旋转并输出力矩。
马达出口和进口是液压油流进出马达的通道，起到导流和控制油液流动的作用。
二、液压马达的工作原理液压马达工作的基本原理是利用液压油的压力和流动来驱动马达转子，使其旋转并输出力矩。
具体而言，液压马达的工作原理可以分为三个阶段：进油阶段、工作阶段和排油阶段。
在进油阶段，液压油通过马达进口进入马达内部，并被引导至转子盘的一个工作腔。
在工作阶段，液压油继续进入工作腔，形成一定的压力，使转子盘受到液压力的作用而旋转。
转子盘的旋转产生的扭矩通过马达轴输出，并驱动其他机械设备的运动。
在排油阶段，液压油从转子盘的另一个工作腔中排出，并通过马达出口离开马达。
这样，液压马达就完成了一次工作循环，可以不断地重复该循环实现连续的动力输出。
三、液压马达的特点和应用领域液压马达具有以下几个特点：1. 输出功率大：液压马达可以输出较大的功率，适用于对动力要求较高的场合。
2. 转速范围广：液压马达的转速范围相对较广，可以适应不同工况下的需求。
3. 反应灵敏：液压马达的启停和转向控制响应速度快，可实现精确的运动控制。
基于以上特点，液压马达被广泛应用于各个领域，包括工矿企业、冶金、石油、化工、军事等。
常见的应用包括轧钢机、注塑机、吊车、输送机、排土机等。
总结：液压马达是液压系统中重要的执行元件，具有输出功率大、转速范围广、反应灵敏等特点。
通过利用液压油的压力和流动，液压马达能够实现转子的旋转并输出力矩，广泛应用于各个工业和机械设备领域。
掌握液压马达的工作原理对于深入理解液压系统的工作机理具有重要意义。
行走马达工作原理
行走马达工作原理行走马达是一种用于驱动机械设备移动的关键组件。
它通常由电动机、减速器、传动轴和行走装置组成。
行走马达的工作原理是将电能转化为机械能，通过传动装置将转动力传递给车辆或机械设备，从而实现移动。
1. 电动机：行走马达通常采用直流电动机作为动力源。
电动机通过电流驱动转子旋转，产生转动力。
电动机的转速和扭矩是行走马达的关键参数，不同的应用需要不同规格的电动机。
2. 减速器：电动机输出的转速通常较高，需要通过减速器将转速降低，并增加扭矩。
减速器通常采用齿轮传动的方式，将电动机的高速旋转转换为行走马达所需的低速高扭矩输出。
3. 传动轴：传动轴是连接电动机和减速器的组件，将电动机输出的转动力传递给减速器。
传动轴通常由金属材料制成，具有足够的强度和刚性以承受转动力。
4. 行走装置：行走装置是行走马达的关键部分，它将减速器输出的转动力转化为机械设备的行走力。
行走装置通常由履带、轮子或脚轮等组件组成，根据不同的应用需求选择合适的行走装置。
5. 控制系统：行走马达的工作需要一个控制系统来控制电动机的启停、转速和方向等参数。
控制系统通常由电控柜、传感器和控制器组成。
传感器用于检测行走马达的状态和环境条件，控制器根据传感器的反馈信号来控制电动机的工作。
行走马达的工作原理可以简单概括为：电动机通过减速器和传动轴将电能转化为转动力，然后通过行走装置将转动力转化为机械设备的行走力。
控制系统负责控制电动机的工作参数，以实现行走马达的正常运行和控制。
行走马达广泛应用于各种机械设备，如挖掘机、装载机、推土机、叉车等。
它们在建筑工地、矿山、港口等场景中发挥着重要作用。
行走马达的工作原理的理解对于机械设备的维护和故障排除具有重要意义，只有深入了解行走马达的工作原理，才能更好地保障设备的正常运行和提高工作效率。
行走马达工作原理
行走马达工作原理行走马达是一种用于驱动机械设备行走的装置，广泛应用于工业、农业和交通运输等领域。
它采用电动机作为动力源，通过传动装置将电能转化为机械能，从而推动机械设备行走。
以下是行走马达的工作原理的详细介绍。
1. 电动机：行走马达通常采用直流电动机或交流感应电动机作为动力源。
电动机通过电能转换为机械能，提供驱动力。
2. 传动装置：传动装置将电动机的旋转运动转换为行走马达所需的推进力。
传动装置通常包括齿轮、链条、皮带等部件，通过传递动力来实现行走马达的推进。
3. 减速机构：行走马达中的减速机构用于减小电动机的转速，并增加扭矩输出。
减速机构通常由齿轮组成，通过不同大小的齿轮组合来实现减速效果。
4. 轮轴和轮胎：行走马达通过轮轴和轮胎与地面接触，从而实现行走。
轮轴将动力传递给轮胎，轮胎通过与地面的摩擦力推动机械设备前进。
5. 控制系统：行走马达的控制系统用于控制电动机的启停、转向和速度等参数。
控制系统通常包括传感器、电路板和控制器等组成部分，通过检测和反馈信号来实现对行走马达的精确控制。
行走马达的工作原理可以简单总结为：电动机通过传动装置将电能转化为机械能，经过减速机构降低转速并增加扭矩输出，通过轮轴和轮胎与地面接触，从而推动机械设备行走。
控制系统用于对行走马达进行精确控制，实现启停、转向和速度等功能。
行走马达的应用非常广泛，例如在工业领域中，行走马达常用于起重机、叉车、挖掘机等设备的行走部分；在农业领域中，行走马达常用于拖拉机、收割机等农机的行走系统；在交通运输领域中，行走马达常用于汽车、火车等交通工具的驱动系统。
总结一下，行走马达是一种用于驱动机械设备行走的装置，它通过电动机、传动装置、减速机构、轮轴和轮胎以及控制系统等部件的配合工作，将电能转化为机械能，推动机械设备行走。
行走马达在工业、农业和交通运输等领域发挥着重要作用，提高了工作效率和生产效益。
液压行走马达工作原理
液压行走马达工作原理
液压行走马达是一种将液压能转化为机械能的装置。
它通过利用压力油对马达内部的活塞施加力，驱动活塞和输出轴的运动。
液压行走马达主要由马达壳体、活塞、输出轴、密封件等部件组成。
液压行走马达的工作原理如下：
1. 液压行走马达内部有一个马达壳体，壳体内分为高压腔和低压腔。
高压腔连通液压系统的高压油路，低压腔连通液压系统的低压油路。
2. 高压油路中的压力油经过控制阀进入马达壳体的高压腔，施加在活塞上。
3. 由于压力油的作用，活塞开始受到力的驱动向前运动，同时压缩低压腔内的油液。
4. 随着活塞的向前运动，输出轴也随之旋转或直线移动。
输出轴上的负载通过马达输出旋转或直线运动的动力来实现。
5. 在活塞向前运动的过程中，低压腔内的油液被推到液压系统的低压油路中。
液压行走马达的工作原理主要依靠液压力的转化来实现动力输出。
通过不断切换高压油路和低压油路的连接状态，控制压力油对活塞的作用力，从而实现马达的运动并驱动输出轴进行相应的动作。
液压行走马达由于其结构简单、功率密度大、扭矩输出平稳等特点，被广泛应用于各种液压驱动的设备和机械中。
行走马达工作原理
行走马达工作原理一、引言行走马达是一种常用于机械设备中的电动执行器，其主要功能是将电能转化为机械能，从而实现设备的行走或者挪移。
本文将详细介绍行走马达的工作原理，包括结构组成、工作原理和应用领域。
二、结构组成行走马达通常由以下几个主要部份组成：1. 外壳：行走马达的外壳通常由金属材料制成，具有良好的强度和耐用性，能够保护内部的电子元件。
2. 机电：行走马达的核心部份是机电，它由定子和转子组成。
定子是固定不动的部份，其中包含绕组和磁铁。
转子是可旋转的部份，通常由永磁体制成。
3. 减速装置：为了提高行走马达的扭矩和降低转速，通常会在机电输出轴上安装减速装置。
减速装置可以采用齿轮、链条或者带传动等方式。
4. 传感器：行走马达通常配备有传感器，用于检测行走马达的位置、速度和负载等参数。
传感器可以是光电传感器、霍尔传感器或者编码器等。
5. 控制器：行走马达的控制器是整个系统的大脑，负责接收传感器的信号，并根据预设的程序控制机电的转动和行走方向。
三、工作原理行走马达的工作原理可以概括为以下几个步骤：1. 电源供电：行走马达通过外部电源供电，通常使用直流电源。
电源的电压和电流要根据行走马达的额定参数进行选择。
2. 控制信号输入：控制器接收来自外部的控制信号，包括行走方向、速度和住手等指令。
3. 机电驱动：根据控制信号，控制器会向机电施加适当的电流和电压，使机电开始转动。
电流的大小和方向决定了机电的转速和转向。
4. 磁场产生：在机电的定子中，通电的绕组会产生一个磁场。
这个磁场与转子中的永磁体相互作用，产生一个力矩，使转子开始转动。
5. 转动传递：转子的转动通过减速装置传递给行走马达的输出轴，从而驱动设备进行行走或者挪移。
6. 位置和速度反馈：传感器会不断监测行走马达的位置和速度，并将这些信息反馈给控制器。
控制器根据反馈信号进行调整，以保证行走马达的稳定运行。
四、应用领域行走马达广泛应用于各种机械设备中，包括工业机器人、自动化生产线、物流设备、农业机械、建造机械等。
液压马达的工作原理
液压马达的工作原理
液压马达是利用液体的压力能将液体的动能转换为机械能的装置。
液
压马达主要由一个外壳、一个转子、一个密封环、一套摩擦轴承、一个马
达轴和一个马达轴承等组成。
液压马达在液压系统中扮演着传递动力的重
要角色。
1.液体进入液压马达：液压系统的泵将高压液体输送到液压马达的进口，液体流入马达的内部。
2.液体压力产生：液体的进入增加了马达内部的压力，马达内部产生
了高压。
这种高压会将转子向前推动，开始产生转动。
3.液压马达的转动：液压马达内部的转子开始旋转，转子上的齿轮与
液压马达的外壳相接触，将旋转力传递给外壳。
马达轴也随着转子的旋转
一起旋转。
4.力的产生和输出：转子的旋转导致液压马达轴转动，液压马达轴转
动时产生的力被转移到工作机构上，从而实现工作机构的运动。
5.液体排出：在液体进入液压马达的同时，一部分液体会顺着与转子
相接触的边缘圆周排出。
这一部分液体的排出使得转子受到外界力的作用，提供马达的扭矩输出。
液压马达利用液体的压力能将液体的动能转换为机械能。
液体进入马
达后产生高压，进而推动转子旋转，转动的转子将力传递给外部工作机构，从而实现工作机构的运动。
在液体进入马达的同时，一部分液体会顺着与
转子相接触的边缘圆周排出，这样可以提供马达的扭矩输出。
液压马达具有结构简单、体积小、重量轻、功率大、效率高、响应速度快等特点。
它被广泛应用于各种机械设备中，如工程机械、冶金设备、矿山设备、农机等。
液压马达在工程中的功效不言而喻，它的应用使得机械操作更加高效，工作更加便捷。
行走马达工作原理
行走马达工作原理一、概述行走马达是一种用于驱动机械设备行走的装置，广泛应用于工业、农业和建筑等领域。
其工作原理是通过电动机将电能转化为机械能，驱动行走马达的内部构件实现运动，从而实现设备的行走功能。
二、结构组成行走马达主要由以下几个部分组成：1. 电动机：行走马达的核心部件，通过电能转化为机械能，提供动力。
2. 齿轮箱：用于将电动机的转速转换为合适的转矩，以满足行走马达的工作需求。
3. 驱动轴：将电动机的输出转矩传递给行走马达的内部构件，推动设备行走。
4. 行走马达壳体：将行走马达的内部构件包裹起来，保护和固定内部构件。
三、工作原理行走马达的工作原理可以简单分为以下几个步骤：1. 电能输入：将电能通过电源输入到行走马达的电动机中。
2. 电动机转动：电能驱动电动机转动，电动机内部的线圈在电磁场的作用下产生力矩。
3. 力矩传递：电动机的力矩通过齿轮箱传递给驱动轴，转化为机械能。
4. 驱动行走：驱动轴将机械能传递给行走马达的内部构件，推动设备行走。
5. 控制系统：通过控制电动机的电流、电压等参数，调节行走马达的转速和转向，实现对设备行走的控制。
四、工作特点行走马达具有以下几个工作特点：1. 高效节能：行走马达采用电能作为驱动能源，相对于传统的燃油驱动装置，具有更高的能量转化效率和更低的能量损耗。
2. 精确控制：行走马达可以通过调节电动机的电流、电压等参数，实现对行走速度和转向的精确控制，适应不同工作场景的需求。
3. 轻巧紧凑：行走马达的结构设计紧凑，体积小、重量轻，便于安装和携带。
4. 高承载能力：行走马达的内部构件经过优化设计，能够承受较大的载荷，适用于各种工作环境和工况。
5. 高可靠性：行走马达采用先进的制造工艺和材料，具有较高的耐磨性、耐腐蚀性和抗震性，能够在恶劣条件下长时间稳定工作。
五、应用领域行走马达广泛应用于各个领域，主要包括以下几个方面：1. 工业领域：行走马达被广泛应用于各类工业设备，如起重机、挖掘机、装载机等，用于推动设备的行走和转向。
液压马达的工作原理[全文5篇]
![液压马达的工作原理[全文5篇]](https://img.taocdn.com/s3/m/ef3ad1b2bdeb19e8b8f67c1cfad6195f302be870.png)
液压马达的工作原理[全文5篇]第一篇：液压马达的工作原理液压马达的工作原理1.叶片式液压马达由于压力油作用，受力不平衡使转子产生转矩。
叶片式液压马达的输出转矩与液压马达的排量和液压马达进出油口之间的压力差有关，其转速由输入液压马达的流量大小来决定。
由于液压马达一般都要求能正反转，所以叶片式液压马达的叶片要径向放置。
为了使叶片根部始终通有压力油，在回、压油腔通人叶片根部的通路上应设置单向阀，为了确保叶片式液压马达在压力油通人后能正常启动，必须使叶片顶部和定子内表面紧密接触，以保证良好的密封，因此在叶片根部应设置预紧弹簧。
叶片式液压马达体积小，转动惯量小，动作灵敏，可适用于换向频率较高的场合，但泄漏量较大，低速工作时不稳定。
因此叶片式液压马达一般用于转速高、转矩小和动作要求灵敏的场合。
2.径向柱塞式液压马达径向柱塞式液压马达工作原理，当压力油经固定的配油轴4的窗口进入缸体内柱塞的底部时，柱塞向外伸出，紧紧顶住定子的内壁，由于定子与缸体存在一偏心距。
在柱塞与定子接触处，定子对柱塞的反作用力为。
力可分解为和两个分力。
当作用在柱塞底部的油液压力为ｐ，柱塞直径为ｄ，力和之间的夹角为X时，力对缸体产生一转矩，使缸体旋转。
缸体再通过端面连接的传动轴向外输出转矩和转速。
以上分析的一个柱塞产生转矩的情况，由于在压油区作用有好几个柱塞，在这些柱塞上所产生的转矩都使缸体旋转，并输出转矩。
径向柱塞液压马达多用于低速大转矩的情况下。
3.轴向柱塞马达轴向柱塞泵除阀式配流外，其它形式原则上都可以作为液压马达用，即轴向柱塞泵和轴向柱塞马达是可逆的。
轴向柱塞马达的工作原理为，配油盘和斜盘固定不动，马达轴与缸体相连接一起旋转。
当压力油经配油盘的窗口进入缸体的柱塞孔时，柱塞在压力油作用下外伸，紧贴斜盘斜盘对柱塞产生一个法向反力ｐ，此力可分解为轴向分力及和垂直分力Q。
Q与柱塞上液压力相平衡，而Q则使柱塞对缸体中心产生一个转矩，带动马达轴逆时针方向旋转。
行走马达工作原理
行走马达工作原理行走马达是一种用于驱动机械设备挪移的装置。
它通常由电动机、减速器、传动轴、行走轮和控制系统组成。
行走马达的工作原理是将电能转化为机械能，通过传动装置将动力传递给行走轮，从而实现设备的挪移。
1. 电动机：行走马达通常采用直流电动机或者交流电动机作为动力源。
电动机通过电能转化为机械能，提供驱动力。
2. 减速器：减速器用于减小电动机的转速，并增加扭矩输出。
它通常由齿轮、传动轴和轴承组成。
减速器的作用是将电动机高速旋转的动力转化为适合行走轮驱动的低速高扭矩输出。
3. 传动轴：传动轴连接电动机和减速器，将电动机产生的动力传递给减速器。
4. 行走轮：行走轮是行走马达的关键部件，它通过与地面磨擦力的作用，将机械能转化为行走力。
行走轮通常由橡胶轮胎和金属轮辋组成，具有良好的抓地力和耐磨性。
5. 控制系统：控制系统用于控制行走马达的启停、前进、后退和转向等功能。
它通常由控制器、传感器和执行器组成。
控制器接收来自操作者的指令，并通过传感器监测行走马达的状态，再通过执行器控制行走马达的运动。
行走马达的工作过程如下：1. 操作者通过控制器发送指令，控制行走马达的启停和运动方向。
2. 控制器接收指令后，向电动机供电，使其开始工作。
3. 电动机的转动通过传动轴传递给减速器。
4. 减速器将电动机高速旋转的动力转化为低速高扭矩输出，并传递给行走轮。
5. 行走轮与地面产生磨擦力，将机械能转化为行走力，推动设备前进或者后退。
6. 控制系统通过传感器实时监测行走马达的状态，如速度、转向角度等。
7. 根据监测到的状态信息，控制系统通过执行器调整行走马达的运动，以实现设备的精确控制和导航。
总结起来，行走马达通过电动机、减速器、传动轴、行走轮和控制系统等组件，将电能转化为机械能，并通过传动装置将动力传递给行走轮，从而实现设备的挪移。
控制系统可以实现行走马达的精确控制和导航。
行走马达广泛应用于各种机械设备中，如工业机械、农业机械、建造机械等领域。
挖掘机的行走马达
1
Y 61 P
V1004365
A
B
D 266 A 263 B 3 C
2
Y 61 P
V1004366
• 低速行驶当D口无压力 油的时候C口的油无法 进入P腔也无法推动斜 盘，斜盘的角度最大 行走速度最慢。 • 当D口有油时油压推动 滑杆263先下移动C口 与P腔连通压力油推动 活塞61从而带动斜盘3 使斜盘角度小行走速 度变快。
227 B A
V1004360
行走制动的压力制动原理
D g
C
281
f
101 223 225 228 227
• 当A口停止供油时车辆在惯性的 作用下继续前进，此时马达随 动D口产生高压，高压油通过左 侧溢流阀经过f通道到达g腔推 动活塞281右移到达右端后g和f 端的压力上升，f端的压力油和 弹簧的压力共同克服D端的压力 油，当D端的压力超过设定的压 力时左侧溢流阀开始溢流，从 而减少顿挫现象的发生。
挖掘机的行走马达讲座
2011年青岛广沃维修中级班 培训资料
行走马达的工作原理
• 。
201 9 4 3 2
•
P
行走马达工作原理：当压力油通过 配流盘9作用在柱塞4上由于力的分 解后形成了旋转力从而带动泵胆， 泵胆的花键带动花键轴进行旋转。
105 TDC Y1 F3 F3 ri F3 F1 F3 F2 a A P
行走马达的自动变速
• 当D口有油，行走马达 处于高速行走时，在 行走过程中遇到障碍 或爬坡时A或B口的压 力升高推动滑杆上移 从而切断了C口与P腔 的联系，从而保护行 走马达防止超负荷工 作。
D A B A B 266 263 3 C
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
