除盐水箱及浮顶的设计及安装

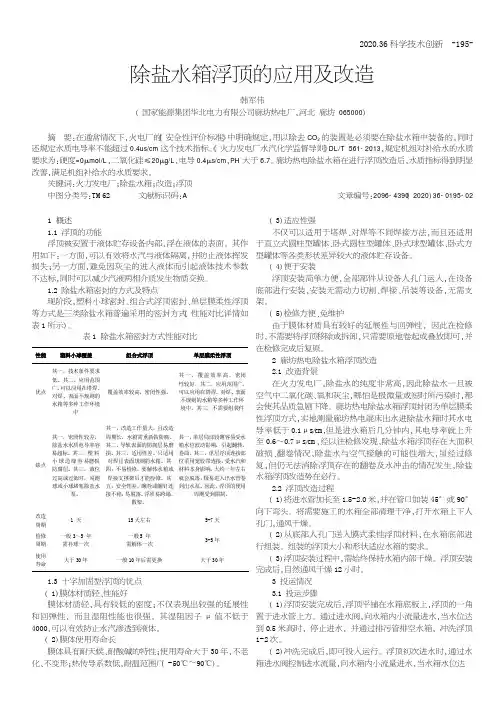

除盐水箱浮顶的应用及改造
2020.36科学技术创新除盐水箱浮顶的应用及改造韩军伟(国家能源集团华北电力有限公司廊坊热电厂,河北廊坊065000)1概述1.1浮顶的功能浮顶被安置于液体贮存设备内部,浮在液体的表面。
其作用如下:一方面,可以有效将水汽与液体隔离,并防止液体挥发损失;另一方面,避免因灰尘的进入液体而引起液体技术参数不达标,同时可以减少汽液两相介质发生物质交换。
1.2除盐水箱密封的方式及特点现阶段,塑料小球密封、组合式浮顶密封、单层膜柔性浮顶等方式是三类除盐水箱普遍采用的密封方式(性能对比详情如表1所示)。
表1除盐水箱密封方式性能对比1.3十字加固型浮顶的优点(1)膜体材质轻、性能好膜体材质轻,具有较低的密度;不仅表现出较强的延展性和回弹性,而且湿阻性能也很强。
其湿阻因子μ值不低于4000,可以有效防止水汽渗透到液体。
(2)膜体使用寿命长膜体具有耐天候、耐酸碱的特性;使用寿命大于30年,不老化、不变形;热传导系数低,耐温范围广(-50℃～90℃)。
(3)适应性强不仅可以适用于塔焊、对焊等不同焊接方法,而且还适用于直立式圆柱型罐体、卧式圆柱型罐体、卧式球型罐体、卧式方型罐体等各类形状差异较大的液体贮存设备。
(4)便于安装浮顶安装简单方便,全部部件从设备人孔门运入,在设备底部进行安装,安装无需动力切割、焊接、吊装等设备,无需支架。
(5)检修方便、免维护由于膜体材质具有较好的延展性与回弹性,因此在检修时,不需要将浮顶移除或拆卸,只需要原地卷起或叠放即可,并在检修完成后复原。
2廊坊热电除盐水箱浮顶改造2.1改造背景在火力发电厂,除盐水的纯度非常高,因此除盐水一旦被空气中二氧化碳、氧和灰尘,哪怕是极微量或短时所污染时,都会使其品质急剧下降。
廊坊热电除盐水箱浮顶封闭为单层膜柔性浮顶方式,实地测量廊坊热电混床出水进除盐水箱时其水电导率低于0.1μs/cm,但是进水箱后几分钟内,其电导率就上升至0.6～0.7μs/cm,经以往检修发现,除盐水箱浮顶存在大面积破损、翻卷情况,除盐水与空气接触的可能性增大,虽经过修复,但仍无法消除浮顶存在的翻卷及水冲击的情况发生,除盐水箱浮顶改造势在必行。
除盐水箱改造方案(防腐加浮顶改造)
除盐水箱改造方案(防腐加浮顶改造)除盐水箱浮顶、防腐改造方案为满足三期工程对除盐水的水质、水量的需求，需对华厂区内原一、二期的除盐水箱进行技术改造并与本期除盐水箱联通，具体方案如下：1. 一只除盐水箱(一期除盐水箱B) 原为内置皮囊，需拆除内皮囊，安装柔性浮顶并整体防腐。
浮顶规格：直径：DN13000材质：高分子复合膜生产厂家：北京华创凯达科技有限公司。
浮顶技术要求：浮顶及其所有零部件材料化学稳定性要好，没有自身污染水质现象；浮顶应安装方便，全部零部件可由人孔门运入箱内，在容器底部拼装；浮顶应保证能上下运行自如，绝无卡死、断裂、翻转等现象，运行安全、可靠；浮顶应保证覆盖效果，保证液面覆盖率99％以上；水箱出水导电率≤0.2us/cm。
水箱整体防腐，防腐型式采用聚脲防腐。
防腐要求：金属内表面采用喷砂除锈(喷砂材料选用石英砂) 应达到Sa2.5级，并处于干燥状态, 水箱内防腐采用聚脲防腐，防腐层厚度不小于2mm ，要求采用原装进口美国DOW 公司所产聚脲弹性体。
除盐水箱内防腐层应与箱壁结合牢固，不应出现脱落现象，且防腐层应平整。
防腐须经5000V 静电火花检测不起弧。
各检验或试验阶段完成后，提供试验报告。
施工时内壁搭设满堂脚手架。
2. 三只除盐水箱（一期除盐水箱A ，二期除盐水箱A 、B ）拆除 CO 2呼吸器并安装柔性浮顶；同时因运行年限较长，需检查除盐水箱内壁防腐层情况，对防腐层鼓包、破损出集中打磨修补。
浮顶规格及技术要求同上。
防腐型式、要求与三只水箱原防腐相同(一只水箱为环氧树脂防腐，两只水箱为聚脲防腐) ，环氧树脂采用国产无锡凤凰公司产品、聚脲弹性体采用原装进口美国DOW 公司产品。
施工时内壁搭设移动脚手架。
防腐要求：（1）基础处理：各项安措工作就绪后方可开工。
选择晴好天气施工，锈蚀部位打磨由腐蚀点中心向四周顺扩，使四周完好的防腐层接点露出，磨去锈蚀层及防腐层氧化点，使其露出金属本色，基体表面达到GB8923-88中规定的Sa2.5级标准。
除盐水箱膜式柔性浮顶
除盐水箱膜式柔性浮顶功能除盐水箱膜式柔性浮顶主要功能为：最大限度的保持除盐水箱出水口的除盐水各项性能指标与进水口的除盐水指标一致，达到安全生产的目的。
除盐水箱膜式柔性浮顶的工作原理：最大限度的隔断除盐水箱中存储备用的除盐水与外界空气的接触，避免空气中的CO2、SiO2及其他粉尘对除盐水的污染。
二、膜式柔性浮顶技术描述在液体贮存设备中，为防止和减少汽液两相界面发生两相物质交换，防止液体的挥发损失，常常在贮存设备内部安装一所谓“浮顶”装置浮于液体表面，使汽液两相介质隔离，从而达到阻止和减少两相介质交换的目的。
膜式柔性浮顶是由我公司研制的一种新型柔性浮顶，是由若干层单体膜组成，此膜质材料为一种抗水汽渗透能力强、密度小、耐腐蚀性强、不透气、延展性好、回弹性好的有机高分子材料。
该浮顶具有覆盖效率高、安装方便、免维护、使用寿命长、对设备形状及结构适应性强、价格低廉等特点。
该浮顶适合于大型除盐水箱、浓酸槽、浓碱槽中液体的覆盖。
2.2 膜式柔性浮顶材料性能指标◆除盐水箱密封的必要性火力发电厂随着装机容量的增大，对水汽品质的要求也越来越高，高参数火电机组对补给水的质量要求极为严格，它的主要指标为导电度(25℃)≤0.2μS/cm、SiO2≤20μg/L。
目前各大型火电厂除盐制水系统出水电导率基本都维持在0.10μS/cm以下，但除盐水经水箱储存后，缓冲性极小的高纯水极易受空气中的二氧化碳、氧和灰尘等污染。
空气中的二氧化碳进入除盐水后立即形成各种含碳化合物(H2CO3、HCO3-、CＯ32-)。
除盐水中的这些含碳化合物非常难以清除，即使是向水中加入氨等碱性物质将pH值提高，但只是将二氧化碳转化成(NH4)2CO3等含碳酸根的化合物，并没有清除这些溶入的二氧化碳，当除盐水进入热力系统后，仍会使热力设备遭受腐蚀，造成水中Fe、Cu等含量居高不下。
某发电公司有3台5000ｍ3除盐水箱，顶部直通大气，机组正常运行时，5000ｍ3除盐水箱水位维持在8ｍ以上，除盐水在水箱中平均停留时间在4～5天，水中溶解的二氧化碳和氧气均达到饱和状态。
为什么除盐水箱浮顶会这么重要
为什么除盐⽔箱浮顶会这么重要
为什么除盐⽔箱浮顶会这么重要
很多⼈都知道⽕电⼚⼀般都会给锅炉配备两个或两个以上的除盐⽔箱，所以顾名思义，除盐⽔箱内肯定是装的除盐⽔。
那么除盐⽔和除盐⽔箱浮顶都是有什么作⽤呢，让我来为您⼀⼀解释⼀下。
⾸先要说到的是除盐⽔，除盐⽔主要是⽤与电⼚的锅炉上烧除盐⽔产⽣⽔蒸⽓，从⽽推动汽轮机然后发电。
所以除盐⽔的⽔质是⽐较重要的，带有杂质的⽔沸腾后会有⽔垢腐蚀锅炉。
所以除盐⽔箱浮顶就因为功能需求⽽出现了，除盐⽔箱浮顶主要就是避免除盐⽔和空⽓的直接接触，从⽽减少除盐⽔收到污染，也是可以保护锅炉。
所以除盐⽔箱浮顶的作⽤还是⽐较重要的。
如果您还有什么疑问的话可以拨打我的电话，邵经理：180********。
化水车间除盐水箱指导书
一、工程概况化水车间除盐水箱容积为100m3，直径Φ＝5280mm，高度H为5575mm,重约6.8吨。
由于业主未提供任何图纸和制作要求，我方将根据图集《03R401-2开式水箱》中的圆形水箱的制作要求制作，箱体材料选用Q235-A，顶板厚度δ＝6mm，底板厚度δ＝10mm，壁板厚度δ＝8mm，本水箱将在基础上现场制作、安装。
二、编制依据1.《建筑钢结构焊接规程》JGJ81-912.《钢结构工程施工质量检验标准》GB50205—20013.标准图集《03R401-2开式水箱》三、施工准备1.材料要求钢材、焊材的品种、规格、性能等应符合现行国家产品标准和设计要求。
2.主要施工机具电焊机、手锤、大锤、电气焊工具、倒链、千斤顶、单吊杆等3.作业条件土建基础施工完毕，现场平整，无杂物堆积。
四、施工过程根据现场条件和施工情况，水箱安装采用倒装法组对。
首先，安装底板，接着安装罐顶，拼装上层壁板，然后将上层壁板与罐体顶板焊接成形。
在罐周围立4根单吊杆，每根吊杆的上部挂上3吨倒链，提升罐顶，逐层倒装壁板，直至完成所有壁板安装，然后与底板焊接成形。
逐层倒装工艺流程：接成形→箱体防腐1.钢构件制作：根据设计和施工方案在平整好的施工场地上构件加工放线，依照情况在钢平台上焊接构件，确保构件的施工质量。
⑴. 对构件进行组拼点焊，同时要效正各项偏差，使其满足要求后，对构件进行加固支撑以防变形。
焊接时现场确定焊接顺序，防止焊接应力集中造成构件变形。
⑵. 除盐水箱底焊接时采用从中心向外对称焊接，满焊时每次焊接长度不超过150mm，向外延伸焊接时间间隔不小于0.5小时。
⑶. 除盐水箱体焊接时如果满焊，两次焊接长度不超过300mm，三次焊接长度不超过400mm。
⑷. 立缝焊接时采用划焊，焊接间距为150mm。
2 . 除盐水箱的组装安装：⑴. 底板检查平整度时，不超过±15mm。
⑵. 除盐水箱体壁板起高时，除盐水箱内外立单吊杆4套，用3T倒链对除盐水箱各段壁板进行吊装组拼。
浮顶介绍使用说明
FHD除盐水箱单层膜式柔性浮顶性能说明在液体贮存设备中，为防止和减少汽液两相界面发生两相物质交换，防止液体的挥发损失，常常在贮存设备内部安装一所谓“浮顶”装置浮于液体表面，使汽液两相介质隔离，从而达到阻止和减少两相介质交换的目的。
单层膜式柔性浮顶是由一层单体膜组成，此膜质材料为一种抗水汽渗透能力强、密度小、耐腐蚀性强、不透气、延展性好、回弹性好的有机高分子PE复合材料。
该浮顶具有覆盖效率高、安装方便、免维护、使用寿命长、对设备形状及结构适应性强、价格低廉等特点。
该浮顶适合于大型除盐水箱、凝结水箱、浓酸槽、浓碱槽中液体的覆盖。
单层膜式柔性浮顶概述及特点◆膜材质性能优异该材料密度低，延展性好，回弹性好，湿阻因子μ值大于4000，具有优异的抗水汽渗透能力，热传导系数低，耐温范围广（-30℃～110℃），有卓越的耐天候、耐酸碱、40年不老化、不变形、免维护等特性。
膜材料为一种有机高分子PE复合材料，材料性能稳定，在水、酸、碱等介质中不会存在溶解或小分子析出现象，非常适合用于液体（水、酸、碱）贮存设备的液面覆盖材料。
◆覆盖效率高、适应性强单层膜式柔性浮顶制作时，使得膜面积比贮存设备内液体表面积略大，浮顶四周同贮存设备内壁相接触部分的柔性膜本体。
当设备内液面发生变化时，柔性膜本体可以随之发生改变，并保持与设备内壁的良好接触，以增强浮顶的覆盖性，浮顶的实际覆盖效率可达到99.8%以上，对于表面加工不规则的贮存设备，或采用搭焊方式加工的大型贮罐，柔性膜具有良好的适应性，能随液面的形状发生改变，达到良好的密封状态。
膜体柔软，延展性好，当液面上下波动时，既能保证膜与内壁的良好接触，又不会与设备内壁发生摩擦，不会损坏贮存设备内表面的涂层或防腐层。
单层膜式柔性浮顶对设备形状及结构适应性强，它不仅适用于目前广泛应用的直立式圆柱型罐体，而且对卧式圆柱型、球型、方型等各种不同形状的液体贮存设备同样适用。
目前该浮顶已在火电厂除盐水贮存设备（直立式圆柱型）、浓酸槽（卧式圆柱型）、浓碱槽（卧式圆柱型）上进行了应用。
FHD除盐水箱单层膜式柔性浮顶性能说明
FHD除盐水箱单层膜式柔性浮顶性能说明在液体贮存设备中，为防止和减少汽液两相界面发生两相物质交换，防止液体的挥发损失，常常在贮存设备内部安装一所谓“浮顶”装置浮于液体表面，使汽液两相介质隔离，从而达到阻止和减少两相介质交换的目的。
单层膜式柔性浮顶是由一层单体膜组成，此膜质材料为一种抗水汽渗透能力强、密度小、耐腐蚀性强、不透气、延展性好、回弹性好的有机高分子PE复合材料。
该浮顶具有覆盖效率高、安装方便、免维护、使用寿命长、对设备形状及结构适应性强、价格低廉等特点。
该浮顶适合于大型除盐水箱、凝结水箱、浓酸槽、浓碱槽中液体的覆盖。
单层膜式柔性浮顶概述及特点◆膜材质性能优异该材料密度低，延展性好，回弹性好，湿阻因子μ值大于4000，具有优异的抗水汽渗透能力，热传导系数低，耐温范围广（-30℃～110℃），有卓越的耐天候、耐酸碱、40年不老化、不变形、免维护等特性。
膜材料为一种有机高分子PE复合材料，材料性能稳定，在水、酸、碱等介质中不会存在溶解或小分子析出现象，非常适合用于液体（水、酸、碱）贮存设备的液面覆盖材料。
◆覆盖效率高、适应性强单层膜式柔性浮顶制作时，使得膜面积比贮存设备内液体表面积略大，浮顶四周同贮存设备内壁相接触部分的柔性膜本体。
当设备内液面发生变化时，柔性膜本体可以随之发生改变，并保持与设备内壁的良好接触，以增强浮顶的覆盖性，浮顶的实际覆盖效率可达到99.8%以上，对于表面加工不规则的贮存设备，或采用搭焊方式加工的大型贮罐，柔性膜具有良好的适应性，能随液面的形状发生改变，达到良好的密封状态。
膜体柔软，延展性好，当液面上下波动时，既能保证膜与内壁的良好接触，又不会与设备内壁发生摩擦，不会损坏贮存设备内表面的涂层或防腐层。
单层膜式柔性浮顶对设备形状及结构适应性强，它不仅适用于目前广泛应用的直立式圆柱型罐体，而且对卧式圆柱型、球型、方型等各种不同形状的液体贮存设备同样适用。
目前该浮顶已在火电厂除盐水贮存设备（直立式圆柱型）、浓酸槽（卧式圆柱型）、浓碱槽（卧式圆柱型）上进行了应用。
化水车间除盐水箱指导书
一、工程概况化水车间除盐水箱容积为100m3，直径Φ＝5280mm，高度H为5575mm,重约6.8吨。
由于业主未提供任何图纸和制作要求，我方将根据图集《03R401-2开式水箱》中的圆形水箱的制作要求制作，箱体材料选用Q235-A，顶板厚度δ＝6mm，底板厚度δ＝10mm，壁板厚度δ＝8mm，本水箱将在基础上现场制作、安装。
二、编制依据1.《建筑钢结构焊接规程》JGJ81-912.《钢结构工程施工质量检验标准》GB50205—20013.标准图集《03R401-2开式水箱》三、施工准备1.材料要求钢材、焊材的品种、规格、性能等应符合现行国家产品标准和设计要求。
2.主要施工机具电焊机、手锤、大锤、电气焊工具、倒链、千斤顶、单吊杆等3.作业条件土建基础施工完毕，现场平整，无杂物堆积。
四、施工过程根据现场条件和施工情况，水箱安装采用倒装法组对。
首先，安装底板，接着安装罐顶，拼装上层壁板，然后将上层壁板与罐体顶板焊接成形。
在罐周围立4根单吊杆，每根吊杆的上部挂上3吨倒链，提升罐顶，逐层倒装壁板，直至完成所有壁板安装，然后与底板焊接成形。
逐层倒装工艺流程：接成形→箱体防腐1.钢构件制作：根据设计和施工方案在平整好的施工场地上构件加工放线，依照情况在钢平台上焊接构件，确保构件的施工质量。
⑴. 对构件进行组拼点焊，同时要效正各项偏差，使其满足要求后，对构件进行加固支撑以防变形。
焊接时现场确定焊接顺序，防止焊接应力集中造成构件变形。
⑵. 除盐水箱底焊接时采用从中心向外对称焊接，满焊时每次焊接长度不超过150mm，向外延伸焊接时间间隔不小于0.5小时。
⑶. 除盐水箱体焊接时如果满焊，两次焊接长度不超过300mm，三次焊接长度不超过400mm。
⑷. 立缝焊接时采用划焊，焊接间距为150mm。
2 . 除盐水箱的组装安装：⑴. 底板检查平整度时，不超过±15mm。
⑵. 除盐水箱体壁板起高时，除盐水箱内外立单吊杆4套，用3T倒链对除盐水箱各段壁板进行吊装组拼。
除盐水箱施工方案
华电新疆发电有限公司昌吉热电厂(2×330MW)热电联产工程1500m³除盐水箱制作安装施工方案批准：___________________审核：___________________编制：___________________编制单位(章)：___________________________目录一、工程概况 (2)二、编制依据 (2)三、主要施工机械及工器具的配置 (3)四、劳动力计划 (3)五、除盐水箱制作安装施工5月、6月进度计划 (4)六、主要施工工艺及工艺流程 (5)七、拱顶水箱验收应提交的原始记录技术文件资料： (14)八、质量标准 (14)九、质量通病预防措施 (15)十、施工安全注意事项 (21)十一、环境因素分析及控制措施 (23)十二、安全文明施工措施 (25)十三、危险源辨识及控制措施 (26)十四、吊装应急准备 (28)十五、强制性条文执行标准 (28)十六、洁净化施工措施 (29)1500m³除盐水箱制作安装施工方案一、工程概况1.1 施工名称化水岛车间拱顶除盐水箱2×1500m³制作安装1.2 施工地点华电新疆发电有限公司昌吉热电厂（2×330MW）热电联产工程热电厂内化水岛车间。
1.3 施工范围两台除盐水箱1500m³罐制作安装。
单重57632kg，直径Ф13.5米，高度13米。
1.4 主要工作量水箱本体、扶梯栏杆平台、管边、进出水接口、顶板及地板铺设焊接，壁板组对起吊、对接、焊接。
水箱底板δ=12 重量13604kg水箱壁板δ= 6 δ= 8 δ=10 δ=12 重量33703.07kg水箱顶板δ= 6 重量6663.75kg水箱顶部扶梯平台重量325.3kg盘梯重量1967.6kg 1.5 工程特点除盐水箱制作安装采用倒装起吊法，组对制作安装焊接。
二、编制依据2.1 水箱制作图纸2.2 《电力建设施工及验收技术规范第四部分：电厂化学》（DL/T51904-2004）2.3 《水处理设备制造技术条件》（JB2932-1999）2.4 《化工设备、管道防腐施工及验收规范》（B/T4735-1997）2.5 《钢制焊接常压容器》（G20584-1998）2.6 《钢制化工容器制造技术要求》（G/T20678-2000）2.7 《补里钢壳设计技术规定》（B/T50341/2003）2.8 《立式圆筒形钢制焊接油罐设计规范》2.9 立式圆筒形钢制焊接储罐施工及验收规范（GB50128-2005）2.10 电力建设安全工作规程（DL5009.1-2002）2.11 新疆华源电力安装公司质量体系手册2.12 《电力建设施工质量验收及评价规程第6部分：水处理及制氢设备和系统》（DL/T5210.6—2009）三、主要施工机械及工器具的配置四、劳动力计划五、除盐水箱制作安装施工5月、6月进度计划六、主要施工工艺及工艺流程6.1 施工准备6.1.1 施工前，施工人员应认真熟悉施工图纸和预制加工排板图，校对水箱施工图所有材料的材质，几何尺寸，结构形式及组装焊接的技术质量要求及水箱试验的规定，熟悉预制加工排板图要弄清板料的排板编号，箱底排板形式以便清点实际材料是否符合设计图纸要求。
200立除盐水箱技术方案
生物质电厂200m3除盐水箱设计方案目录一、概述： (5)二、锥顶储罐倒装法施工工艺流程 (7)三．设计依据： (8)四．施工准备： (8)4.1 人员组织及技术培训 (8)4.2 设备配备及检修 (8)4.3 施工现场准备 (8)4.4 图纸会审及施工技术交底 (9)4.5 样板制作（厂内完成） (9)4.6 预制平台及下料切割平台的搭设（厂内完成） (9)4.7 工装及施工机具准备（主要工装表－1） (10)五．预制阶段 (11)5.1 材料的验收 (11)5.2 底板预制 (11)5.3顶板预制 (12)5.4 壁板预制 (12)5.5 提升立柱预制 (12)5.6 胀圈预制 (13)5.7 附件预制 (13)六．罐体安装及试水验收 (13)6.1 罐基础联合验收及底板放线 (13)6.2 底板、边缘板铺设焊接 (14)6.3 壁板及锥顶组装焊接 (15)6.4 其它壁板组装焊接 (17)6.5 附件组装焊接 (17)6.6 储罐上水检验及放水 (18)七．材料清单 (18)八．报价清单 (19)九．产品质量、验收标准和服务承诺条款 (19)9.1产品质量 (19)9.2验收标准 (21)9.3服务承诺条款 (21)一、概述：在化水车间安装1台200m3除盐水箱，现我公司按行业标准对其进行设计，水箱尺寸：Φ6480x6500x10mm。
对于200m3除盐水箱锥顶罐，我公司采用倒装法施工。
倒装法储罐施工的优点是：工期短、成本低、方便集中控制、操作简便、无高空作业、避免了高空坠物、安全可靠、精确控制焊缝间隙、可确保工程质量、同时可以节省劳动力、经济效益显著。
储罐倒装法施工主要方法：●充气顶升法●中心柱加伞形架提升法●手动倒链提升法●电动倒链提升法●液压装置提升法倒装法施工，即罐底板铺完后从罐顶往下依次施工的程序。
首先，将最上一节壁板安装，调整垂直度、椭圆度和直径，并做防变形措施后进行焊接，然后安装包边角钢和瓜皮板。
除盐水箱施工方案设计
除盐水箱施工方案1工程简介1.1工程特点（1）本工程在锅炉补给水处理设施区域有2个除盐水箱（以下称水箱）施工焊接量较大、板材较薄，壁板焊接易变形,要投入足够的具有水箱施工经验的焊工及先进的焊接设备，才能保证焊接质量及施工工期。
（2）水箱安装采用倒装法，手动葫芦提升，在水箱壁周边均匀设置树立小扒杆，通过悬挂在小扒杆顶端的手动葫芦来提升已组装好的箱顶和箱壁的组合体。
倒装法的施工程序是由上而下逐圈组对，逐圈提升直至组装完最后一圈壁板，提升前在壁板上设置强度足够的胀圈，以防止壁板在提升过程中的变形。
1.2工程容（1）根据净水站及循环水加药系统设备技术协议，2个水箱为拱顶钢制，规格为Ф9560×9130，主体材质为Q235-A。
,单台设备重18吨,共计36吨。
（2）按照技术协议要求，壁防腐为：喷砂除锈至光洁度2.5级后喷涂进口聚脲，聚脲喷涂厚度应在1.5mm±0.2；（3）外壁防腐为：水箱外壁的现场油漆包括：焊接带打磨、底漆、中间漆喷涂和整个水箱外壁面漆喷涂。
焊接带的油漆要求与在车间制作的要求相同，面漆采用聚氨酯面漆，喷涂2道，厚度不低于60微米。
2编制依据（1）XXX技术协议--净水站及循环水加药系统设备技术协议；（2）《立式圆筒形钢制焊接储罐施工及验收规》GB50128-2005；（3）《钢结构工程施工质量验收规》GB50205-2001；（4）《钢制压力容器》GB150-1998；（5）《工业设备及管道绝热工程施工规》GB50126-2008；（6）《钢制压力容器焊接规程》JB/T4709-2000；（7）《涂装前钢材表面锈蚀等级及除锈等级》GB8923-88；（8）《承压设备无损检测》GB/T4730-2000；3施工流程施工准备→箱底、箱顶、箱壁预制→箱底板防腐→基础验收→箱底板铺设→边缘板及中幅板焊接→箱底渗透探伤→顶圈箱壁板组焊→包边角钢组焊→拱形箱顶组焊→箱顶及附件安装→上数第二圈壁板安装、纵缝焊接→顶圈壁板提升→组对、焊接顶圈与第二圈壁板环缝及纵缝口→组对、焊接上数第三圈壁板→提升第二圈壁板→组对、焊接第二、三圈壁板之间的环缝及第三圈口→组对、焊接第四圈壁板→??→组对、焊接底圈壁板→倒装吊具拆除→组焊大角缝→组焊收缩缝→箱壁划线、检查、开孔、配件、附件安装→封孔→无损检测探伤、充水试验、沉降观测→放水清扫→水箱喷砂除锈→部清扫干净→外壁防腐保温→竣工验收4材料检验（1）建造水箱选用的材料及附件，应具有质量合格证明书。
除盐水罐制作安装工艺培训教材
Ø 11
第三章： 除盐水箱安装工艺
板材就位
吊装板材采用钢丝绳、尼龙吊带、垂直板夹、平板夹等吊具；
吊装时防止板材划伤； 按布置位置就位。
Ø 12
第三章： 除盐水箱安装工艺
底板安装——组合 根据底板排版图及安装参考线的边/中幅板安装前，应先将其下面的垫板焊好； 底板铺设好后，进行临时固定。 重点检查项目：底板直径、安装角度、排板与图纸一致、对接间隙、搭接 宽度、底板平整度
其它辅助工装： 钢支墩：高度适中、稳固 胀 圈：规格选用合适、刚度高、弯制曲率与壁板内侧一致
Ø5
第二章： 除盐水箱安装方法
群抱杆工装系统图解
1.上吊耳 2.手拉葫芦 3.壁板 4.下吊耳 5.胀圈 6.卡板（挡块） 7.定位板 8.钢支墩
Ⅰ节点放大图 、 Ⅰ
9. 平衡梁
10.立柱 11.角钢斜撑 12.中心平衡柱
）轴6.9米、2#水箱离化水车间（16）轴23.4米。
Ø3
第二章：除盐水箱安装方法
除盐水箱安装采用技术成熟的倒装法，在安装过程中利用群抱杆工装进行箱体的 提升或下降。 倒装法 群抱杆 群抱杆的设计组合要求：满足最大吊装重量、安装稳固、受力均衡、便于施工
Ø4
第二章： 除盐水箱安装方法
常见防变形措施:利用大量定位块，限制焊缝横向收缩。
Ø 17
第三章： 除盐水箱安装工艺
三板搭接处，应按下图的要求，用磨光机切角，并用压弧锤使其成型。即 是将切角搭接位置长约30-50mm一小段用大锤击打压弧锤使之压下，压下 这一小段的目的是使三板搭接处尽可能的做到严丝合缝，贴合紧密。
警告：经验告诉我们，如果三板搭接处处理不当，尤其是焊接质量不能满足设计要 求时，这些三板搭接处在今后贮罐投入使用后是最容易产生渗漏的地方，所以我们 要提醒施工人员，在进行切角、压弧和施焊时应小心谨慎，不允许有丝毫马虎。
除盐水罐制作安装工艺培训
第二章：除盐水箱安装方法
除盐水箱安装采用技术成熟的倒装法，在安装过程中利用群抱杆工装进行箱体的 提升或下降。
倒装法 群抱杆 群抱杆的设计组合要求：满足最大吊装重量、安装稳固、受力均衡、便于施工
Ø4
第二章： 除盐水箱安装方法
其它辅助工装： 钢支墩：高度适中、稳固 胀 圈：规格选用合适、刚度高、弯制曲率与壁板内侧一致
用
约100mm，将 胀圈中的千斤顶顶起，形成张
花 蓝
紧力；
螺 丝
调整壁板垂直度、圆周直径等，满足图纸、规
组
范要求；
对 纵
缝
Ø23
第三章： 除盐水箱安装工艺
• 利用带间隙板楔具组对纵缝
Ø24
第三章： 除盐水箱安装工艺
壁板安装——纵缝焊接
先焊接除活口外的所有纵缝，再焊接活口纵缝；
为减小纵缝焊接时角变形，在壁板内侧焊接临时弧形肋板；
壁板安装——纵缝组对
按照倒装工艺，吊入最顶层壁板，根据排板
图定位壁板安装位置；
组装壁板时应保证内表面齐平，错边量不得
大于0.5mm；
按设计图纸及规范要求调整好壁板间的组对
•
间隙，保留1~2纵 缝作活口，将其它纵缝点
焊连接，活口处利用葫芦收紧整圈壁板；
利
设置胀圈，调整胀圈的高度，离壁板下边沿
Ø5
第二章： 除盐水箱安装方法
群抱杆工装系统图解 Ⅰ 1.上吊耳
2.手拉葫芦
3.壁板
、
4.下吊耳
5.胀圈
6.卡板（挡块）
7.定位板 8.钢支墩
Ⅰ节点放大图
9. 平衡梁
10.立柱
11.角钢斜撑
12.中心平衡柱 13.底板
立除盐水箱技术方案
立除盐水箱技术方案立除盐水箱技术方案1. 综述在海运和航空领域，盐水箱是一个重要的设备，用于储存盐水用作冷却系统和其他工业应用。
但是，盐水箱的使用会带来一系列的问题，如盐水的腐蚀和结垢，这些问题会严重影响该设备的性能和寿命。
因此，如何有效地维护和清洁盐水箱是至关重要的。
立除盐水箱技术方案是为了解决盐水箱清洗难、效果差等问题而研发出的。
2. 技术原理立除盐水箱技术方案主要采用物理方法和化学方法相结合的方式清洗盐水箱。
在物理方面，采用高压水枪将盐水箱内部的沉积物清除，通过增加壁面摩擦力，摆脱清洗时产生的泥垢。
在化学方面，通过使用化学清洗剂，能够有效地溶解盐污和斑块，大大提高了清洗效率和清洗质量，并使目标表面重新变得通透起来。
3. 技术流程（1）根据盐水箱的具体情况，选择合适的物理清洗工具和设备，并进行现场检查和测量。
（2）将化学清洗剂加入盐水箱中，并将化学剂和水充分混合。
（3）运用高压水枪进行物理清洗，将盐水箱内的沉积物清除。
（4）化学剂在盐水箱内作用20-30分钟后，再次运用高压水枪将盐水箱清洗干净。
（5）将清洁的水进行处理，保证其不会污染环境。
4. 技术优势（1）立除盐水箱技术方案采用物理清洗和化学清洗相结合的方式，清洗效率高，清洗质量好。
（2）该技术方案可针对不同的盐水箱尺寸和材质进行个性化定制。
（3）该技术方案可以完全避免污染环境和对设备带来的损害。
5. 操作规范（1）在工艺过程中，要注意对运动设备和人员的安全保护。
（2）对清洗剂的选择和加入要准确，使用过程中也要注意化学品的危害。
（3）操作时，要按照操作规程执行，不得擅自更改。
（4）清洗后需要对设备进行测量和数据记录。
6. 结束语该技术方案不仅可以有效地保持盐水箱的清洁，还可以大大减少清洗费用和维护成本，同时可以保护环境并促进盐水箱的使用寿命。
该技术方案是大多数海运和航空企业必备的维护设备之一，我们相信将能在不久的将来得到更广泛的应用。
浮顶运行维护手册
除盐水箱密封浮顶安装运行维护手册北京华创凯达科技有限公司二ΟΟ九年三月除盐水箱浮顶1、执行标准1.1 除盐水箱柔性浮顶执行DL/T5190.4-2004《电力建设施工及验收技术规范第4部分:电厂化学》标准。
1.2 水处理安装、验收技术规范（DLJ58－81）。
1.3 产品设计、制造、安装等执行相关国家标准。
1.4 如有涉及进口产品，其标准如与国家标准不一致时，按高标准执行。
2、设备规范详见贵厂除盐水箱设备图纸3、装载在上述设备内的除盐水应满足以下要求：Na+<20ug/LSi02<20ug/L电导率<0.2uslcm4、技术要求4.1所有零部件材料化学性能稳定，无自身污染水质现象；4.2 膜片加工完好无损，并有防水冲破措施，膜的接缝要平整，接缝处不漏气。
4.3浮顶为柔性浮顶，，拼接要平整、牢固；膜质材料为一种抗水汽渗透能力强、密度小、耐腐蚀性强、不透气、延展性好、回弹性好的有机高分子材料。
浮顶具有覆盖效率高、安装方便、免维护、使用寿命长、对设备形状及结构适应性强等特点，能根据箱体液位情况自由浮动而不卡涩不动。
4.4 浮顶的液面覆盖率>99%。
4.5 浮顶应安装方便，全部零部件可由人孔门运入箱内，在容器内部拼装。
4.6保证浮顶能上下运行自如，平稳升降，绝无卡死、断裂、旋转、翻转等现象，运行安全、可靠。
4.7除盐水箱目前已经制作完毕，浮顶的安装不能破坏除盐水箱内部结构及防腐层。
5．除盐水箱浮顶安装步骤5.1对于新建机组的除盐水箱，由于从水处理除盐水箱至厂房外的除盐水箱管道较长，管道内有沙土等杂物，应在利用除盐水对水箱及管路冲洗完成后，再进行安装.柔性浮顶的安装周期为3-5天。
5.2 当除盐水箱的进水管口无弯头时，应将进水管加长至1.5——2.0米，并在管口加装45°或90°向下弯头。
(或利用现场条件进行现场操作)将需要施工的水箱全部清理干净。
打开水箱上下人孔门，通风干燥。
200立除盐水箱技术方案
生物质电厂200m3除盐水箱设计方案目录一、概述： (5)二、锥顶储罐倒装法施工工艺流程 (7)三．设计依据： (8)四．施工准备： (8)4.1 人员组织及技术培训 (8)4.2 设备配备及检修 (8)4.3 施工现场准备 (8)4.4 图纸会审及施工技术交底 (9)4.5 样板制作（厂内完成） (9)4.6 预制平台及下料切割平台的搭设（厂内完成） (9)4.7 工装及施工机具准备（主要工装表－1） (10)五．预制阶段 (11)5.1 材料的验收 (11)5.2 底板预制 (11)5.3顶板预制 (12)5.4 壁板预制 (13)5.5 提升立柱预制 (13)5.6 胀圈预制 (14)5.7 附件预制 (14)六．罐体安装及试水验收 (14)6.1 罐基础联合验收及底板放线 (14)6.2 底板、边缘板铺设焊接 (15)6.3 壁板及锥顶组装焊接 (17)6.4 其它壁板组装焊接 (19)6.5 附件组装焊接 (19)6.6 储罐上水检验及放水 (19)七．材料清单 (20)八．报价清单 (21)九．产品质量、验收标准和服务承诺条款 (21)9.1产品质量 (21)9.2验收标准 (23)9.3服务承诺条款 (23)一、概述：在化水车间安装1台200m3除盐水箱，现我公司按行业标准对其进行设计，水箱尺寸：Φ6480x6500x10mm。
对于200m3除盐水箱锥顶罐，我公司采用倒装法施工。
倒装法储罐施工的优点是：工期短、成本低、方便集中控制、操作简便、无高空作业、避免了高空坠物、安全可靠、精确控制焊缝间隙、可确保工程质量、同时可以节省劳动力、经济效益显著。
储罐倒装法施工主要方法：●充气顶升法●中心柱加伞形架提升法●手动倒链提升法●电动倒链提升法●液压装置提升法倒装法施工，即罐底板铺完后从罐顶往下依次施工的程序。
首先，将最上一节壁板安装，调整垂直度、椭圆度和直径，并做防变形措施后进行焊接，然后安装包边角钢和瓜皮板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京澳科特水处理技术有限公司
公司介绍及业绩说明
北京澳科特水处理技术有限公司隶属于国电电力发展股份有限公司，是以环境保护为为主业的企业，在工业水处理、废水回用处理、烟气处理等方面拥有多项专利技术，并于2003年引进加拿大ZENON 公司浸入式中空纤维技术。
主要服务范围涉及到电力、冶金、石油、化肥工业等领域。
公司所提供的水处理药剂分为十个系列，60余产品，包括：清洗剂、分散剂、阻垢剂、缓蚀剂、阻垢缓蚀剂、絮凝沉降剂、杀菌灭燥剂、生物制品水处理剂、预膜剂、消泡剂。
在业内有一定的影响力。
公司具备环保工程专业承包资质、电力系统水处理药剂进网资格。
公司现主要从事的业务详细如下：
§循环冷却水处理
循环冷却水相对于换热设备所存在的三大隐患是结垢、腐蚀和菌藻滋生，冷却水在浓缩循环过程中，水中的成垢离子会析出在换热器的管水侧；水中的溶解氧类及其他腐蚀性离子将对换热器造成不同成因和形成的腐蚀，而适合的光照和温度又大量的滋生菌藻，以上问题都大大的降低换热器的热交换效率，严重影响机组出力，甚至造成重
大事故。
澳科特针对此问题研制的系列缓蚀阻垢剂、杀菌灭藻剂及特种铀缓蚀剂是电力系统入网产品，在华北地区数个大型电厂及化肥厂已应用多年，均能有效防止和控制换热器的结垢和腐蚀。
§工业及生活污水处理
工业废水处理尤其是高浓度有机废水处理是我公司的技术专长。
我们已经在治金、电力等行业的废水处理工程中积累了丰富的经验，先后承担了多项不同行业废水处理工程。
结合多年的环境工程技术经验，我公司拥有良好渠道销售多种工业废水专用设备。
此外，生活污水处理也是我公司服务领域。
从典型的城市及生活污水处理生活小区污水处理，从城市及生活污水回用到水上乐园循环水处理，我们的污水处理工程涵盖不同规模和处理工艺，采用高效低能耗的处理技术，为客户提供先进的处理工艺，高质量的成套设备和完善的技术服务，为客户提供全面的污水处理解决方案。
§除盐水箱及浮顶的设计及安装
生产及销售各种规格的除盐水箱，选用耐酸碱，耐高温的特种材料合成材料，同等材质的浮顶装置，具有重心稳定，边与边重叠，覆盖效果好的特点，有效的隔离空气。
§ClO2消毒剂的生产和销售
二氧化氯是目前国际上公认的含氯消毒剂中的高效消毒（灭菌）剂，它可杀灭包括细菌繁殖体，细菌、芽孢，真菌分歧杆菌和病
毒等微生物；二氧化氯是一种强氧剂，与酸反应不产生异味很大的氯苯酚，与有机物、无机物反应有很强的选择性；二氧化氯与腐蚀质及有机物反应几乎不产生发散性有机卤化物，不生成并抑制生成癌作用的三卤甲烷。
另外，二氧化氯也不与氨及氨基化合物反应，因此，用二氧化氯消毒十分安全，无残留毒性。
其安全性被世界卫生组织定为A1级，它还具有除藻、剥泥、防腐、防腐、抗霉、保鲜、除臭、氧化及漂白脱色等多方面功能，被广泛用在医疗卫生，食品加工中的消毒灭菌，食品（肉、水产品、果蔬）的防腐，保鲜，环境，饮水和工业循环水处理及污水处理等方面的杀菌、消毒、除臭。
§反渗透装置设计及安装，反渗透药剂的生产和销售
反渗透是一种以压力为推动力，通过选择性透过膜将溶液中的溶质和溶剂分离的技术。
进入九十年代，随着反渗透膜性能的提高和膜制造成本的降低，新型反渗透装置更快、更多的应用于电站锅炉水处理、工业废水处理及饮用水处理等领域。
反渗透脱盐装置的设计是依据原水的水质、产水水质及水量要求、排放水量的要求及场地情况等原始资料，选择合理的水处理工艺流程，选择适当的膜元件，决定膜元件数量及组建的排列方式，选择高压泵等。
除此之外，在反渗透预处理过程中应添加阻垢剂、杀菌剂等，以保护膜元件。
我公司可根据现场情况进行反渗透设备的设计，销售各国外品牌反渗透膜元件，并生产和销售专用反渗透预处理药剂。
§火电厂脱硫及除尘工程
由我公司开发的火电厂烟气脱硫有关技术已应用于现场，并形成了四种工艺路线，即：氯碱再生法，隔膜再生法、双膜再生法，氯碱－硫酸钠法。
上述方法能使火电厂脱硫设备国产化进程做出巨大的贡献，是目前能将煤炭中的二氧化碳变成可利用资源并能取得很好经济效益的工业应用项目。
§化学程控装置设计及安装
程控设备是一种以计算机技术、自动控制技术为基础的发展起来的智能化设备的统称。
由于自动控制系统的使用，使程控设备可以通过事先编好的程序自主、半自主的完成对一个或多个环境变量的监测、计算和控制。
从而降低操作人员的工作强度，实现半智能化或完全智能化的生产系统。
随着自动控制水平的的飞速发展，程控设备的技术水平也有了长足的发展，其在工业中的应用也越来越多，越来越深入发展。
程控设备在反应炉的温度控制，化学原料的自动添加等生产环节都有巨大的使用空间，还可作为整条流水线的控制中枢，实现无人化生产，极大的提高了生产效率，同时又有效的控制了生产成本。
程控技术是一种新兴的工业技术随着单片机，PLC等硬件的发展，以及自动控制技术的越来越成熟，相信程控设备在工业领域将会扮演越来越重要的角色。
本公司主要特长在电站仪表及电站、化工、冶金等行业自动化方面。
公司自动化产品主要有三大特点：自动化程度高，控制指标合格率高、自动化运行投入率高。
§塔器填料
我公司生产的新型塔器填料主要有：多面空心球、阶梯环、鲍尔环、覆盖球等系统产品。
它广泛应用于电力、化工、石化、造纸、环保等行业的脱硫、脱气、脱碳酸、油水分离、海水淡化、纯水、废水处理等装置中。
具有气速高、叶片多、阻力小、全湿比表面积大、耐高温、表面亲水性能好、最小喷淋密度低等优点。
生产波纹形、折波形、折梯形、人字波形以及点波式玻璃钢冷却塔填料。
公司部分业绩
国电大同有限公司城市污水回用系统处理水量20000M3/D 大同二电厂生产废水除油处理工程处理水量7200 M3/D 朝阳发电厂冷却排污水回用工程处理水量6000 M3/D 伊敏煤电有限责任公司发电厂循环水处理
国电宣威发电有限责任公司循环水处理
国电朝阳发电厂循环水处理
河津发电厂循环水处理
中国铝业河南分公司生活饮用水二氧化氯消毒系统
中国铝业山西分公司循环冷却水处理系统
河北承德发电厂循环冷却水处理
山西宇晋钢铁有限公司浊环水处理
河南兴安线材厂锅炉清洗项目
大同二电二期工程反渗透药剂项目
辽宁华锦集团（辽河化肥厂）反渗透药剂项目
内蒙古京达发电有限公司煤泥水处理。
