单层工业厂房结构吊装方案工业厂房的吊装工作是整个建筑过程中非常重要的环节，它直接关系到工程的安全性和施工质量。
本文将针对单层工业厂房结构的吊装方案进行详细介绍，以期为相关工程人员提供参考和指导。
首先，进行吊装前的准备工作非常关键。
在进行吊装前，需要对吊装设备进行全面检查，确保设备完好无损，符合安全要求。
同时，需要对吊装现场进行认真的勘察和测量，确保吊装设备的稳固和安全。
在吊装现场周围设置明确的安全警示标识，并进行现场安全培训，确保所有参与吊装的人员都具备相关的安全知识和技能。
其次，根据工业厂房结构的特点和吊装设备的性能，制定详细的吊装方案。
在选择吊装设备时，需要根据工程的实际情况和要求，选择合适的起重机械和吊装工具。
同时，需要根据工程图纸和设计要求，确定吊装的具体位置和方式，确保吊装过程中不会对工程结构造成损坏。
在实际吊装过程中，需要严格按照吊装方案进行操作。
在吊装前，需要对吊装设备和工程结构进行全面检查，确保吊装环境和条件符合要求。
在吊装过程中，需要严格按照操作规程进行操作，确保吊装的安全和稳定。
同时，需要密切关注天气变化和现场环境，及时调整吊装计划，确保吊装工作的顺利进行。
最后，在吊装结束后，需要对吊装设备和工程结构进行全面检查和清理。
对于吊装设备，需要进行及时的维护和保养，确保设备的正常使用。
对于工程结构，需要进行全面的验收和检测，确保吊装过程中没有对工程结构造成损坏。
总的来说，单层工业厂房结构的吊装工作是一项复杂而又关键的工程环节。
只有严格按照吊装方案进行操作，并严格遵守安全规定，才能确保吊装工作的顺利进行，保证工程的安全和质量。
希望本文的介绍能够为相关工程人员提供一些参考和帮助，让吊装工作更加安全、高效、顺利地进行。
单层工业厂房结构吊装方案

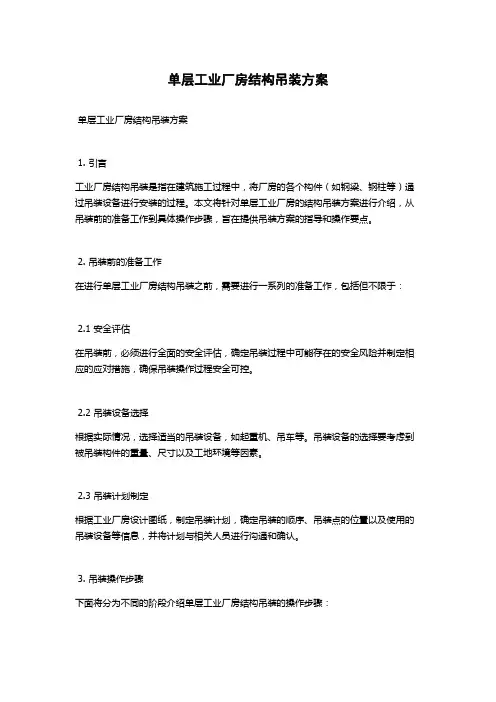

单层工业厂房结构吊装方案单层工业厂房结构吊装方案1. 引言工业厂房结构吊装是指在建筑施工过程中，将厂房的各个构件（如钢梁、钢柱等）通过吊装设备进行安装的过程。
本文将针对单层工业厂房的结构吊装方案进行介绍，从吊装前的准备工作到具体操作步骤，旨在提供吊装方案的指导和操作要点。
2. 吊装前的准备工作在进行单层工业厂房结构吊装之前，需要进行一系列的准备工作，包括但不限于：2.1 安全评估在吊装前，必须进行全面的安全评估，确定吊装过程中可能存在的安全风险并制定相应的应对措施，确保吊装操作过程安全可控。
2.2 吊装设备选择根据实际情况，选择适当的吊装设备，如起重机、吊车等。
吊装设备的选择要考虑到被吊装构件的重量、尺寸以及工地环境等因素。
2.3 吊装计划制定根据工业厂房设计图纸，制定吊装计划，确定吊装的顺序、吊装点的位置以及使用的吊装设备等信息，并将计划与相关人员进行沟通和确认。
3. 吊装操作步骤下面将分为不同的阶段介绍单层工业厂房结构吊装的操作步骤：3.1 构件标记和准备在进行吊装之前，需要将待吊装的构件进行标记，并进行检查确认。
同时，要确保吊装现场的平整度和承重能力符合要求。
3.2 吊装点设置根据吊装计划，确定吊装点的位置，并进行相应的标记。
通常情况下，吊装点应位于结构构件的中心位置，以保证吊装操作的稳定性。
3.3 吊装设备安装和调试按照吊装计划，完成吊装设备的安装和调试工作。
确保吊装设备运行正常，能够满足吊装操作的需要。
3.4 吊装构件的连接和固定使用吊装设备将构件进行吊装，并在合适的位置进行连接和固定。
在连接和固定过程中，需要注意对吊装构件的保护，避免损坏。
3.5 吊装效果检查和整理在吊装完成后，要进行吊装效果的检查，确保吊装的精度和安全性。
同时，整理吊装现场，清理吊装设备和吊装点附近的杂物。
4. 注意事项进行单层工业厂房结构吊装时，需要注意以下事项：-\t严格按照吊装计划进行操作，确保吊装的顺利进行；-\t吊装过程中要注意对吊装构件的保护，避免损坏；-\t操作人员必须熟悉吊装设备的使用方法和操作要点，确保吊装操作安全；-\t定期检查吊装设备的运行情况，及时发现并排除故障；-\t吊装现场要保持整洁，保证吊装设备和吊装点的周边环境安全。
单层工业厂房吊装施工方案
单层工业厂房吊装施工方案一、前言工业厂房吊装是指使用起重设备将大型构件或设备吊装到工业厂房内的操作过程。
单层工业厂房吊装作为一种常见的施工方式，具有吊装效率高、施工周期短等优点。
本文将针对单层工业厂房吊装进行方案设计和操作流程介绍。
二、施工方案2.1 设备准备在进行工业厂房吊装施工前，需要对所需设备进行准备。
常用的起重设备包括吊车、起重机、吊索等。
根据工程的具体情况和吊装对象的重量、尺寸等参数，选择适合的起重设备，并确保设备具备良好的工作状态和安全性能。
2.2 前期准备工作在进行吊装施工之前，需要进行一系列的前期准备工作。
首先，对工程现场进行勘测，确定起重设备和吊点位置。
然后，对工业厂房内的固定设施进行检查，确保吊装过程中不会造成设施损坏或人员伤害。
此外，还需准备好所需的辅助工具和安全防护设备，如横梁、吊索、安全帽、安全绳等。
2.3 吊装操作流程步骤一：安全检查在进行吊装操作之前，必须进行全面的安全检查。
包括起重设备的安全性能检查、工程现场的安全环境检查，以及操作人员的安全防护检查等。
确保所有的安全措施和防护设备完好有效。
步骤二：吊装计划制定根据工程需要和实际情况，制定详细的吊装计划。
包括起重设备的选择、吊点的确定、起重参数的计算等。
吊装计划应该合理安全，并考虑到吊装对象的重量、尺寸、形状等因素。
步骤三：固定吊点在进行吊装之前，需要确定好吊装对象的吊点。
吊点的选择应该考虑到物体的平衡和稳定性，并采用安全可靠的固定方法。
常用的吊点固定方法包括吊环、吊钩、扣板等。
步骤四：进行吊装操作根据吊装计划和吊装对象的实际情况，进行吊装操作。
在操作过程中，需要严格按照吊装计划的要求操作，确保吊装过程的安全可靠。
注意操作人员的指挥和配合，并保持沟通畅通。
步骤五：吊装完成后处理在吊装完成后，需要及时处理吊装设备和材料。
将吊装设备归位并进行检查和保养，确保设备的正常运行。
将吊装材料进行整理和分类，以便下次使用或储存。
单层工业厂房吊装方案

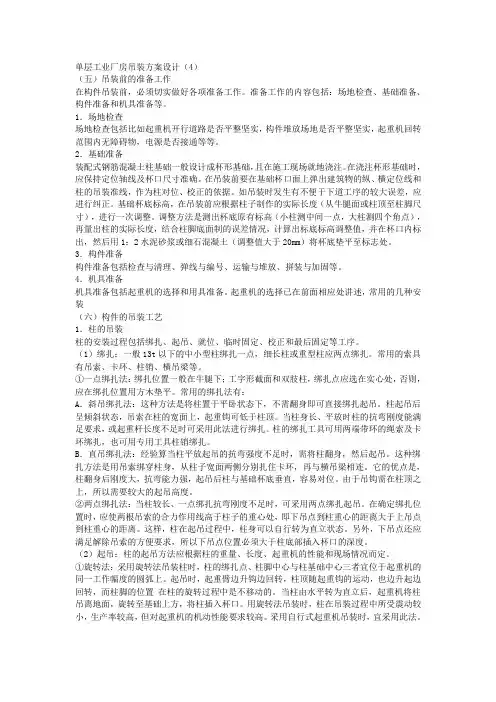

单层工业厂房吊装方案设计（4）（五）吊装前的准备工作在构件吊装前，必须切实做好各项准备工作。
准备工作的内容包括：场地检查、基础准备、构件准备和机具准备等。
1．场地检查场地检查包括比如起重机开行道路是否平整坚实，构件堆放场地是否平整坚实，起重机回转范围内无障碍物，电源是否接通等等。
2．基础准备装配式钢筋混凝土柱基础一般设计成杯形基础，且在施工现场就地浇注。
在浇注杯形基础时，应保持定位轴线及杯口尺寸准确。
在吊装前要在基础杯口面上弹出建筑物的纵、横定位线和柱的吊装准线，作为柱对位、校正的依据。
如吊装时发生有不便于下道工序的较大误差，应进行纠正。
基础杯底标高，在吊装前应根据柱子制作的实际长度（从牛腿面或柱顶至柱脚尺寸），进行一次调整。
调整方法是测出杯底原有标高（小柱测中间一点，大柱测四个角点），再量出柱的实际长度，结合柱脚底面制的误差情况，计算出标底标高调整值，并在杯口内标出，然后用1：2水泥砂浆或细石混凝土（调整值大于20mm）将杯底垫平至标志处。
3．构件准备构件准备包括检查与清理、弹线与编号、运输与堆放、拼装与加固等。
4．机具准备机具准备包括起重机的选择和用具准备。
起重机的选择已在前面相应处讲述，常用的几种安装（六）构件的吊装工艺1．柱的吊装柱的安装过程包括绑扎、起吊、就位、临时固定、校正和最后固定等工序。
（1）绑扎：一般13t以下的中小型柱绑扎一点，细长柱或重型柱应两点绑扎。
常用的索具有吊索、卡环、柱销、横吊梁等。
①一点绑扎法：绑扎位置一般在牛腿下；工字形截面和双肢柱，绑扎点应选在实心处，否则，应在绑扎位置用方木垫平。
常用的绑扎法有：A．斜吊绑扎法：这种方法是将柱置于平卧状态下，不需翻身即可直接绑扎起吊。
柱起吊后呈倾斜状态，吊索在柱的宽面上，起重钩可低于柱顶。
当柱身长、平放时柱的抗弯刚度能满足要求，或起重杆长度不足时可采用此法进行绑扎。
柱的绑扎工具可用两端带环的绳索及卡环绑扎，也可用专用工具柱销绑扎。
单层工业厂房的结构吊装方法

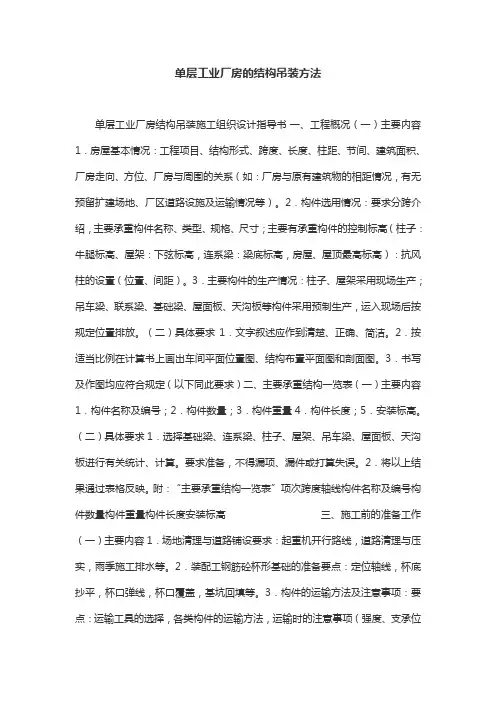

单层工业厂房的结构吊装方法单层工业厂房结构吊装施工组织设计指导书一、工程概况（一）主要内容1．房屋基本情况：工程项目、结构形式、跨度、长度、柱距、节间、建筑面积、厂房走向、方位、厂房与周围的关系（如：厂房与原有建筑物的相距情况，有无预留扩建场地、厂区道路设施及运输情况等）。
2．构件选用情况：要求分跨介绍，主要承重构件名称、类型、规格、尺寸；主要有承重构件的控制标高（柱子：牛腿标高、屋架：下弦标高，连系梁：梁底标高，房屋、屋顶最高标高）：抗风柱的设置（位置、间距）。
3．主要构件的生产情况：柱子、屋架采用现场生产；吊车梁、联系梁、基础梁、屋面板、天沟板等构件采用预制生产，运入现场后按规定位置排放。
（二）具体要求1．文字叙述应作到清楚、正确、简洁。
2．按适当比例在计算书上画出车间平面位置图、结构布置平面图和剖面图。
3．书写及作图均应符合规定（以下同此要求）二、主要承重结构一览表（一）主要内容1．构件名称及编号；2．构件数量；3．构件重量4．构件长度；5．安装标高。
（二）具体要求1．选择基础梁、连系梁、柱子、屋架、吊车梁、屋面板、天沟板进行有关统计、计算。
要求准备，不得漏项、漏件或打算失误。
2．将以上结果通过表格反映。
附：“主要承重结构一览表”项次跨度轴线构件名称及编号构件数量构件重量构件长度安装标高三、施工前的准备工作（一）主要内容1．场地清理与道路铺设要求：起重机开行路线，道路清理与压实，雨季施工排水等。
2．装配工钢筋砼杯形基础的准备要点：定位轴线，杯底抄平，杯口弹线，杯口覆盖，基坑回填等。
3．构件的运输方法及注意事项：要点：运输工具的选择，各类构件的运输方法，运输时的注意事项（强度、支承位置、装车方向、运输道路、运输顺序、卸车位置等）运输的要求等。
4．构件的就位和堆放要点：位置确定，堆放场地，堆放层数，构件稳定等。
5．构件的拼装与加固天窗架、大跨度屋架和组合屋架等，为了使运输及避免在过程中损失，一般在预制厂先预制成块体，运往工地后在拼装成整体。
单层工业厂房混凝土构件吊装方案
单层工业厂房混凝土构件吊装方案作者：王玉洲一、工程概况：榆林天地煤机有限公司加工组装车间工程位于榆林市经济开发区，建筑面积14833.216m2。
本工程为单层工业厂房（含辅助用房）。
厂房部分为杯型基础，钢筋砼排架结构（单层）；屋面为梯形钢屋架。
墙体围护为240MM烧结多孔砖墙；屋面为80MM厚彩板岩棉夹心板。
加工组装车间厂房轴线总长152.27m，轴线总宽84m，厂房高度为15m，柱距6m，共四跨，两边跨18m，中间两跨24 m,纵向在17和18轴线间设有一道伸缩变形缝。
二、编制依据：本方案编制参考了《建筑施工手册》、《建筑安装工程施工技术操作规程》、《建筑构件质量验评标准》。
三、作业环境：现场道路平坦，通水通电，具备吊装条件，混凝土柱为现场预制。
四、吊装物体说明：表-1 车间预制柱一览表五、起重机械选用：5.1、考虑起重机的起重能力，现场道路安全及经济效益等各方面因素，结合现场物件重量，几何尺寸安装高度，中柱、边柱和抗风柱分别选择不同型号的起重机械进行吊装。
5.1.1、中柱、边柱吊装：以边柱9.12T计算：9.12T×1.2=10.95T（1.2为动力系数），柱高：14.05m+2m（柱顶上部吊绳高度）+0.3（离地高度）=16.35m即为起重高度（见附图1）。
附图1：边柱吊装示意图根据机构性能表选择起重机，选用32T汽车吊。
32T汽车起升高度16.72m，工作车径7m，吊重11.7T满足吊装要求。
5.1.2、抗风柱吊装：以最重柱10.57T计算：10.57T×1.2=12.684T（1.2为动力系数），柱高：16.85m（以KFZ-4计）+2m（柱顶上部吊绳高度）+0.3（离地高度）=19.15m即为起重高度。
根据机构性能表选择起重机，选用40T汽车吊。
40T汽车起升高度21.25m，工作车径8m，吊重14.3T满足吊装要求。
5.2、吊绳选择：吊绳的使用分为两个阶段，预制柱翻身就位阶段和吊装立直阶段。
单层工业厂房结构吊装方案(新)
单层工业厂房结构吊装方案一、设计条件1、工程概况本工程为某厂单层钢筋混凝土装配式车间，该车间共两跨，其平面位置、厂房轴线尺寸和剖面图如图1、2、3所示：图 32、施工技术条件（1）地质：由勘测报告知，土壤为一级大孔性黄土，天然地基承载力为15T/2m，地下水位在地表下6-7米。
（2）吊装前基础已施工完毕并回填平整至-0.2m（3）屋架为现场预制，屋面板在预制构件加工厂制作，用汽车运入现场并排放。
二、起重机械的选择根据厂房基本概况及现有起重设备条件，初步选用W1-100型履带式起重机进行结构吊装。
主要构件吊装的参数计算如下：1、起重量QA-E跨屋架要求起重量127.150.20.57.85Q Q Q t ≥+=++=E-H跨屋架要求起重量124.460.2 4.66Q Q Q t ≥+=+=屋面板要求起重量121.020.2 1.22Q Q Q t ≥+=+=柱Z A要求起重量126.40.2 6.6Q Q Q t ≥+=+=柱Z E、Z H要求起重量126.90.27.1Q Q Q t ≥+=+=抗风柱Z1-2要求起重量125.810.2 6.01Q Q Q t ≥+=+=2、起重高度HA-E 跨屋架长24m,故绑扎时应采用横吊梁四点绑扎。
123410.70.25 2.74 6.3920.08H h h h h m =+++=+++=E-H 跨屋架长18m,故绑扎时应采用四点绑扎。
123410.70.25 1.515 5.2317.7H h h h h m =+++=+++=屋面板绑扎时应采用四点绑扎。
123410.7 3.20.250.25 2.517.4H h h h h m =+++=++++=柱Z A 、Z E 的起重高度 12348.40.250412.02H h h h h m ≥+++=+++= 柱Z H 的起重高度 12348.40.250412.65H h h h h m ≥+++=+++= 抗风柱Z 1-2的起重高度 123411.580.20 2.013.78H h h h h m ≥+++=+++=3、起重半径R根据起重量Q 和起重高度H 查W 1-100起重机工作性能曲线得柱Z A 所需的臂长为L=23m 起重半径为R=7.0m柱Z E 、Z H 所需的臂长为L=18m 起重半径为R=7.0m柱Z 1-2所需的臂长为L=18m 起重半径为R=7.0mA-E 跨屋架所需的臂长为L=23m 起重半径为R=7.0mE-H 跨屋架所需的臂长为L=23m 起重半径为R=7.0m吊装屋面板起重机的最小臂长054.5∂=== 0012.23 1.523.0sin cos sin 54.5cos54.5h a g L m ++=+=+=∂∂ 可与吊装屋架使用同一臂长L=23m起重半径 R=A+0cos 1.323cos54.515.8L m ∂=+⨯=查W1-100型23m 起重臂的性能曲线知，R=15.8m 时，Q=1.8t ＞1.22t ，H=18m ＞16.95m ，所以选择W1-100型23m 起重臂符合吊装屋面板的要求。
单层工业厂房结构安装施工方案
一、工程概况某厂房工程,设计为单跨单层框架钢结构,厂房长41m，柱距6m，共有9个节间，钢屋架。
厂房的平、剖图如图所示。
本项目厂房做法:屋面采用0.5mm厚W750型彩色压型钢板及收边包角,单脊双坡排水。
墙体采用灰砂砖砌筑围护、钢筋混凝土梁、柱。
主要吊装工程量为16.6m钢屋架，钢屋架重61。
4KN，共8个，标高5。
5m。
二、结构安装前的准备工作(1）在厂房施工现场，构件吊装前要运到吊装地点就位，支垫位置要正确，装卸时吊点位置要符合设计要求。
（2）堆放构件的场地应平整坚实。
(3）构件就位时，应根据设计的受力情况搁置在垫木或支架上,并应保持稳定.三、结构吊装方法钢屋架在工厂制作好后，由汽车运到现场吊装.屋盖系统包括屋架、檩条和屋面板。
各构件吊装过程为:绑扎-→吊升-→对位—→临时固定—→校正—→最后固定四、起重机的选择和工作参数的计算结构吊装采用汽车式起重机QY16型，吊装主要构件的工作参数为：屋架采用两点绑扎吊装。
要求起重量 Q=Q1+Q2=（61。
4+3.0）KN=64。
4 KN要求起重高度见图 H=h1+h2+h3+h4=（5.5+0。
3+2。
7+3。
0）m=11.5m因起重机能不受限制地开到吊装位置附近，所以不需验算起重半径R。
钢屋架就位后需要进行多次试吊并及时重新绑扎吊索，试吊时吊车起吊一定要缓慢上升，做到各吊点位置受力均匀并以钢屋架不变形为最佳状态，达到要求后即进行吊升旋转到设计位置,再由人工在地面拉动预先扣在大梁上的控制绳,转动到位后,即可用板钳来定柱梁孔位，同时用高强螺栓固定。
并且第一榀钢屋架应增加四根临时固定揽风绳，第二榀后的大梁则用屋面檀条及连系梁加以临时固定，在固定的同时,用吊锤检查其垂直度，使其符合要求。
钢屋架的检验主要是垂直度，垂直度可用挂线球检验，检验符合要求后的屋架再用高强度螺栓作最后固定。
在吊装钢屋架前还须对柱进行复核，采用葫芦拉钢丝绳缆索进行检查，待大梁安装完后方可松开缆索。
单层工业厂房吊装施工方案
单层工业厂房吊装施工方案介绍本文档介绍了单层工业厂房吊装施工方案，主要包括吊装准备工作、吊装方案设计、吊装过程和注意事项。
吊装准备工作在进行单层工业厂房的吊装施工前，需要进行吊装准备工作。
以下是吊装准备工作的主要内容：1.厂房检查：检查厂房结构是否符合吊装要求，包括承重能力、支撑结构等。
2.吊装设备准备：选择适当的吊装设备，如起重机、吊车等，并检查其功能和工作状态。
3.人员准备：组织吊装人员，并确保他们具备吊装操作的相关经验和技能。
4.安全准备：制定安全措施，如设置安全警示标识、防护网等，确保吊装过程中的安全。
吊装方案设计在进行单层工业厂房的吊装施工时，需要设计合适的吊装方案。
以下是吊装方案设计的要点：1.厂房结构分析：对厂房结构进行分析，确定吊装点的合理位置，并考虑吊装过程中的重心平衡和稳定性。
2.吊装工艺流程：制定吊装工艺流程，包括吊装顺序、方法和步骤等，确保吊装过程安全可靠。
3.吊装工具选择：选择合适的吊装工具，如吊钳、吊具等，确保吊装过程中的稳定性和准确性。
4.吊装方案优化：根据实际情况进行吊装方案的优化设计，提高吊装效率和安全性。
吊装过程在实际进行单层工业厂房吊装施工时，需要按照吊装方案进行吊装过程中的操作。
以下是吊装过程中的主要步骤：1.吊装准备：检查吊装设备和吊装工具的使用情况，并做好安全防护。
2.吊装就位：将吊装设备和吊装工具放置到吊装点位，并进行固定和调整，确保吊装平稳和准确。
3.吊装动作：根据吊装方案进行吊装动作，包括起吊、横移、放置等。
在吊装过程中，需要注意保持平衡和稳定。
4.吊装调整：根据实际情况进行吊装调整，确保吊装过程中的安全和准确。
注意事项在进行单层工业厂房吊装施工时，需要注意以下事项：1.安全第一：安全是吊装工作的首要考虑因素，必须对吊装设备、吊装工具和吊装点位进行细致的检查和评估，确保吊装过程中的安全。
2.吊装固定：吊装设备和吊装工具在吊装过程中必须进行固定和调整，确保吊装平稳和准确。
单层工业厂房结构吊装方案的主要内容
单层工业厂房结构吊装方案的主要内容
1、单层工业厂房结构吊装方案主要内容有：
①在吊装之前，首先应该对搭建结构进行设计，确定重量分布情况，测定架子脚支撑力，设计出支架等；
②组装架子，焊接螺栓；
③安装次级构件，如栏杆、楼板、屋面覆面板，以及地面支桩等；
④安装走样系统，它由旋转轅辊、吊扣和劳动
机构等组成；
⑤确定搭建位置，安装捆扎和承重节点。
⑥安全搭建，确保焊接质量、碰吊结构的安全；
⑦安装防护沟槽、防雷接地等安全设施；
⑧安装室外灯具、室内空调器材；
⑨安装外墙板和穿管，完善后期维修、改造提
升能力。
单层工业厂房结构吊装方案
单层工业厂房结构吊装方案工业厂房作为生产工作的场所，其结构吊装方案主要是为了安装各种设备、机器等重物，并确保其安全和稳定性。
下面将介绍一种常见的单层工业厂房结构吊装方案，具体如下：1.工厂结构设计：在进行吊装前，需要对工厂结构进行设计，确保吊装设备和机器的重量能够被工厂结构所支撑。
这涉及到工厂建筑的承重墙、柱和屋架等结构的计算和设计。
根据设计要求，可以选择使用钢结构或混凝土结构。
2.吊装设备选择：根据吊装物体的重量和尺寸，选择合适的吊装设备。
常见的吊装设备有起重机、吊车、手动起重工具等。
根据吊装物体的重量和尺寸，可以选择采用单点吊装、多点吊装或全吊装方式。
3.吊装计划编制：制定吊装计划是确保吊装顺利进行的重要步骤。
吊装计划应包括吊装物体的重量、尺寸、重心位置等信息，以及吊装设备的选择和使用方法。
还应考虑到场地条件和周围环境的限制，制定合理的吊装流程。
4.吊装准备：在进行吊装前，需要对吊装设备进行检查和维护，确保其正常运行。
同时，需要清理吊装区域，清除障碍物，并确保吊装区域的平稳和安全。
5.吊装操作：6.吊装完成：吊装完成后，需要进行验收工作。
对吊装物体和工厂结构进行检查，确保其安全和稳定。
如有必要，还需进行调整和修正，以保证吊装效果的符合要求。
总结：单层工业厂房结构吊装方案主要包括工厂结构设计、吊装设备选择、吊装计划编制、吊装准备、吊装操作和吊装完成等步骤。
通过严谨的计划和操作，可以确保吊装过程安全顺利，保证工厂设备的正常使用。
吊装方案的制定还应考虑到相关法律法规的要求，确保吊装操作符合安全标准和要求。
钢筋混凝土排架结构单层工业厂房结构吊装
通线法
通线法（拉钢丝法）是根据柱的定位轴线，在厂房跨端 地面定出吊车梁的安装轴线位置并打入木桩。用钢尺检查两 列吊车梁的轨距是否符合要求，然后用经纬仪将厂房两端的 四根吊车梁位置校正正确。在校正后的柱列两端吊车梁上设 支架（高约200mm），拉钢丝通线并悬挂悬物拉紧。检查并 拨正各吊车梁的中心线。
（三）屋架的吊装
24m以上的屋架当验算抗裂度不够时，可在屋架下弦中 节点处设置垫点，使屋架在翻身过程中下弦中节点始终着实。 扶直后，下弦的两端应着实、中部则悬空，因此中垫点的厚 度应适中。
屋架高度＞1.7m时，应加绑木、竹或钢管横杆，以加强 屋架平面刚度。
（三）屋架的吊装
3.屋架的吊升、对位与临时固定 屋架起吊后保持水平、不晃动、倾翻，吊离地面30cm后 将屋架中心对准安装位置中心，然后徐徐垂直升钩，吊升超 过柱顶约30cm，用溜绳旋转屋架使其对准柱顶，落钩时应缓 慢进行，并在屋架接触柱顶时即刹车进行对位；
教具挂图：课件配备。
一、准备工作
(一) 场地清理与铺设道路 起重机进场之前，按照现场平面布置图，标出起重
机的开行路线，清理道路上的杂物，进行平整压实。回 填土或松软地基上，要用枕木或厚钢板铺垫。雨季施工， 要做好排水工作，准备一定数量的抽水机械，以便及时排 水。
三通（水电路）、一平（地）、一排（水）。
（一）柱子的吊装
（一）柱子的吊装
（一）柱子的吊装
4.校正和最后固定 柱的校正包括标高校正、平面位置校正和垂直度的校 正。标高校正在吊装前通过调整杯底标高已经校正；平面 位置校正通过对位在临时固定前已经校正。 柱的校正主要是垂直度的校正，用两台经纬仪从柱的 两个垂直方向同时观测柱的正面和侧面的中心线进行校正。 柱的平面位置校正主要有钢钎校正法、反推法两种方 法。
单层工业厂房结构吊装方案
一、项目背景
随着我国经济的持续快速发展，工业生产规模不断扩大，对工业厂房的需求也日益增加。为满足生产需求，提高生产效率，确保施工安全，现就某单层工业厂房结构吊装工程制定本方案。
二、工程概况
-工程名称：某单层工业厂房结构吊装工程
-工程地点：XX省XX市XX工业园区
-建筑面积：约10000平方米
-加强施工现场管理
六、总结
本方案针对某单层工业厂房结构吊装工程，从吊装设备选型、吊装工艺、施工安全措施、质量保证措施等方面进行了详细阐述。通过本方案的实施，旨在确保吊装工程安全、高效、优质地完成，为我国工业厂房建设贡献力量。
第2篇
单层工业厂房结构吊装方案
一、项目概述
为满足现代化工业生产需求，某工业园区单层工业厂房的建设项目已进入结构吊装阶段。为确保吊装作业的顺利进行，保障工程质量和施工安全，特制定本吊装方案。
-屋面桁架吊装：采用双机抬吊法，吊点布置在桁架的对称轴上，确保结构稳定。
-支撑体系吊装：根据支撑体系的特点，采用单点吊装或两点吊装，保证吊装过程平稳。
3.吊装顺序
遵循从中心向四周、由下至上、先主后辅的原则进行吊装，确保结构体系的稳定性和施工效率。
四、安全措施
1.吊装前准备
-对所有吊装设备和工具进行全面检查，确保性能良好。
-结构形式：单层排架结构
-主要构件：钢柱、钢梁、屋面桁架、支撑体系等
-吊装工程量：详见附件
三、吊装方案
1.吊装设备选型
根据工程特点及现场条件，选用以下吊装设备：
-主吊设备：300吨汽车式起重机
-辅助吊设备：100吨汽车式起重机
-运输设备：平板拖车
2.吊装工艺
-钢柱吊装：采用两点吊装，主吊点设置在柱顶，辅吊点设置在柱底。
单层工业厂房吊装施工方案
单层工业厂房吊装施工方案
单层工业厂房的吊装施工方案主要包括以下几个方面：工程准备、设备选择、安全措施和施工流程。
首先，进行工程准备。
施工前需要进行现场勘查，评估厂房的结构承载能力和施工条件。
制定详细的施工方案，包括吊装设备的选型和数量、吊装起重高度和角度等。
其次，选择合适的吊装设备。
根据工程需求，选择适宜的起重设备，常用的有起重机、吊车、塔吊等。
根据厂房的结构和吊装物体的重量、形状等因素，选择合适的吊装设备和配套工具。
然后，采取必要的安全措施。
吊装施工是高危行业，必须严格遵守安全操作规程，确保人员安全。
在施工现场设置警示标志，限制人员进入危险区域。
对施工人员进行专业培训，确保其掌握吊装操作技术和相关安全知识。
对吊装设备进行定期检查和维护，确保设备的正常运行。
最后，制定施工流程。
根据吊装物体的尺寸和重量，确定吊装方案和吊装顺序。
在吊装前，对吊装物体进行合理的固定和包装，防止运输过程中的损坏。
在吊装过程中，严格按照规定的吊装方案和指挥信号操作，确保吊装过程平稳、安全。
吊装完成后，及时清理施工现场，确保安全和环境的整洁。
综上所述，单层工业厂房的吊装施工方案主要包括工程准备、设备选择、安全措施和施工流程等方面。
通过合理的规划和安全措施，可以确保吊装施工过程的安全和顺利进行。
工程施工_06_单层工业厂房安装方案
式中 Ｈ—— 起重机的起重高度（从停机面算起至吊钩）m； ｈ1 —— 安装支座表面的高度，(从停机面算起）m ｈ2 —— 安装间隙，视具体情况而定，但不小于0.3m； ｈ3 —— 绑扎点至起吊后构件底面的距离，m； ｈ4 —— 索具高度（从绑扎点到吊钩中心距离），m。
单层工业厂房结构吊装方案
（3）、起重半径： ① 当起重机可以不受限制地开到吊装位置附近时，对起重机的 起重半径没有要求。 ② 当起重机受限制不能靠近安装位置去吊装构件时，按下式 进行计算：Rmin=F+D+0.5b 式中： F ——起重机枢轴中心 距回转中心的距离； b ——构件宽度（m）; D ——起重机枢轴中心距 所吊构件边沿的距离 D=g+(h1+h2+h3-E)ctga 同一种型号的起重机有 几种不同长度的起重臂， 应选择能同时满足三个 吊装工作参数的起重臂
（一）、起重机的选择
1、起重机类型的选择 起重机的类型主要是根据厂房的结构特点、跨度、构件重量、吊 装高度、吊装方法及现有起重设备条件等来确定。要综合考虑其合理 性、可行性和经济性。 问题：各类起重机的适用范围是什么？ （1）、自行式起重机——单层中小型厂房结构安装
（2）、塔式起重机——厂房高度和长度较大时的屋盖安装
单层工业厂房结构吊装方案
（二）、结构安装方法
单层工业厂房的结构安装方法有分件安装法和综合安装法两种： 1、分件安装法： 起重机每开行一次 只安装一种或两种 构件，通常，起重机分 三次开行安装完所有 承重构件 安装过程：
单层工业厂房结构吊装方案
第一次开行：吊装柱，应逐一进行校正及最后固定； 第二次开行，（进）扶直屋架， （出）安装B轴线上的吊车梁、连系梁； 第三次开行，（进）安装A轴线上的吊车梁、连系梁， （出）屋架、屋面板、天窗架等构件。
单层工业厂房结构吊装方案
时；2）采用某些移动比较困难的起重机（如桅杆式起重机）时 。
综合吊装法的构 件安装顺序
综合吊装
本节结束，谢谢！
分件吊装法构件安装顺序
分件吊装
（2） 综合吊装法
起重机在吊装工程内的一次开行中，分节间吊装完各种类型的全 部构件或大部分构件的吊装方法。
主要优点是：1）起重机行走路线短；2）可及早按节间为下道工 序创造工作面 。
主要缺点为：1）要求选用起重量较大的起重机，其起重臂长度要
一次满足吊装全部各种构件的要求，因而不能充分发挥起重机的技术 性能；2）各类构件均须运至现场堆放，吊装索具更换件吊装法
起重机在单位吊装工程内每开行一次只吊装一种构 件的方法。 主要优点是： 1）施工内容单一，准备工作简单，因而构件吊装效率 高，且便于管理； 2）可利用更换起重臂长度的方法分别满足各类构件的。 吊装主要缺点为： 1）起重机行走频繁； 2）不能按节间及早为下道工序创造工作面； 3）屋面板吊装往往另需辅助起重设备 。
单层工业厂房结构吊装方案
单层工业厂房结构吊装方案1. 引言本文档旨在提供一种单层工业厂房结构的吊装方案。
该方案将介绍吊装的计划和准备工作，涉及所需设备和人员，以及具体的吊装过程。
通过本方案的实施，可以实现对单层工业厂房结构的安全、高效吊装。
2. 吊装计划与准备在进行吊装前，需要制定详细的吊装计划，以确保吊装工作的顺利进行。
以下是吊装计划的主要内容：2.1 吊装目标吊装目标是确定待吊装的单层工业厂房结构及其各个部件。
该目标应包括结构的尺寸、重量及吊装的位置和高度等详细信息。
2.2 吊装方案设计根据吊装目标，设计合适的吊装方案。
方案中应包括所需吊装设备的选择、吊装序列的安排、吊装点的确定等内容。
2.3 环境评估在进行吊装之前，需要对吊装环境进行评估，包括地面承重力评估、空间限制及吊装材料选择等内容。
评估结果将为吊装方案的制定提供参考。
2.4 安全措施在吊装过程中，安全是至关重要的考虑因素。
因此，在吊装前需要确保安全措施的准备充分，包括事故应急预案、警示标识、人员防护措施等。
3. 吊装设备与人员为了顺利完成吊装任务，需要配备适当的吊装设备和人员。
以下是所需的主要设备和人员：3.1 吊装设备吊装设备的选择应根据吊装目标和环境评估结果进行。
常用的吊装设备有起重机、吊车、履带吊等。
选择合适的吊装设备可以提高吊装效率和安全性。
3.2 吊装人员吊装人员是吊装工作的关键环节之一。
他们应具备专业的吊装技能和经验，能够熟练操作吊装设备，保证吊装过程的安全和顺利进行。
吊装人员还应遵守吊装计划和安全措施，确保吊装任务的成功完成。
4. 吊装过程以下是单层工业厂房结构吊装的具体步骤：4.1 准备工作在正式进行吊装之前，需要进行充分的准备工作。
这包括清理吊装区域、检查吊装设备、确认吊装点等。
4.2 安装吊装设备按照吊装方案，安装并调试吊装设备。
确保设备的正常运行和安全性。
4.3 吊装开始根据吊装方案中的序列安排，将吊装设备移动到合适位置，准备开始吊装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某单层工业厂房结构吊装施工方案姓名：学号：日期：2012年月日分数：批阅教师：目录第一章工程概况 (3)1、工程简介 (3)2、施工条件 (3)3、金工车间主要预制构件一览表 (3)第二章吊装机械的选择 (4)1、柱 (4)2、屋架 (4)3、屋面板 (4)4、吊装构件起重机的工作参数 (5)第三章结构吊装方法的选择 (5)第四章结构构件吊装 (5)1、柱的吊装 (5)2、吊车梁的吊装 (6)3、屋架吊装 (7)4、屋面板的吊装 (8)第五章起重机开行路线及构件的平面布置 (9)1、吊装柱时起重机的开行路线及柱的平面布置 (9)2、吊装屋架时起重机的开行路线及构件的平面布置 (9)第六章质量保证措施 (10)第七章安全保证措施 (11)1、吊装工程的安全技术要点 (11)2、安全技术的一般规定 (11)3、防止高空坠落 (11)4、防物体落下伤人 (12)5、防止起重机倾翻 (12)6、防吊装结构失稳 (13)7、防止触电 (13)第八章文明施工措施 (13)第一章工程概况1、工程简介某厂金车间为两跨各18m的单层厂房，厂房长84m，柱距6m，共有14个车间。
该车间为装配式单层二跨工业厂房，一高跨、一低跨。
主要构件是：钢筋混凝土工字型截面柱；钢筋混凝土T型吊车梁；预应力混凝土折线屋架；预应力混凝土屋面板。
厂房平、剖面图如图所示。
2、施工条件（1）该厂位于市郊区，公路直达，运输方便；（2）已完成杯形基础及回填土工作，施工现场已做好三通一平；（3）吊装施工中所用的设备、建筑材料及半成品由场外运入并保证供应；（4）连系梁、屋面板由预制厂生产；柱、吊车梁、预应力屋架为现场预制；（5）吊装施工期间，劳动力及有关机具满足施工要求。
有常用的起重机供选择。
3、金工车间主要预制构件一览表第二章吊装机械的选择起重机的选择主要是根据厂房跨度、构件重量、吊装高度、现场条件及现有设备等确定，本工程结构采用履带式起重机，吊装主要构件工作参数为：1、柱采用斜吊法吊装。
最长最重的柱子Z2，重，长13.10m要求起重量Q=Q1+Q2=+=要求起重高度H=h1+h2+h3+h4=0+++2=10.5m-100型履带式起重机，起重机臂长23m，当Q=时相应的起重半现初选用W1-100型履带径R=，起重高度H=19m>10.5m，满足吊装柱子的要求。
由此选用W1式起重机，起重机臂长23m，起重半径不大于12m处吊柱子。
2、屋架采用两点绑扎吊装。
要求起重量Q=Q1+Q2=+=要求起重高度H=h1+h2+h3+h4=+++3=17.24m-100型履带式起重机，起重机臂长为23m，查表得当起重量Q=现初选用W1时，起重半径R=9m，其中高度H=19m>17.24m，故满足吊装屋架的要求。
由此可按柱的选择方案选用W1-100型履带式起重机，起重机臂长为23m在起重半径9m 范围内3、屋面板要求起重量Q=Q1+Q2=+=要求起重高度H=h1+h2+h3+h4=+++=17.38m吊装高跨跨中屋面板时，采用W-100型履带式起重机，最小起重臂长度时1的起重臂仰角α=°所需最小起重臂长度=h/sina+（f+g）/cosa=22.35mLmin-100履带式起重机，起重臂长23m，仰角56°，吊装屋面板时的起选用W1重半径R=F+Lcosa=14.16m-100履带式起重机的性能曲线，当L=23m，R=14.5m时，Q=＞，H=17.5m 查W1＞17.38m，满足吊装高跨度跨中屋面板的要求。
4、吊装构件起重机的工作参数第三章结构吊装方法的选择柱和屋架采用现场预制，其他构件在工厂预制后由汽车运到吊装现场吊装。
由于分件吊装法每次吊装基本都是同类构件，可根据构件的重量的安装高度选择不同的起重机，同时在吊装过程中，不需频繁更换索具，容易操作，且吊装速度快，符合本工程吊装特点，因此本工程将选用分件吊装法吊装。
由于场地限制，柱和屋架不能同时预制。
先预制柱，然后吊装；再预制屋架，扶直后吊装，后吊装吊车梁，最后是屋盖系统，包括屋架、连系梁和屋面板，一次安装完毕。
附图：（吊装顺序图）第四章结构构件吊装单层工业厂房的结构构件主要有柱、吊车梁、连系梁、屋架、屋面板等，各种构件吊装过程为：绑扎——吊升——对位——临时固定——校正——最后固定1、柱的吊装①柱的绑扎绑扎柱的工具主要有吊索、卡环和横吊梁等。
为使在高空中脱钩方便，应采用活络式卡环。
为避免吊装柱时吊索磨损柱表面，要在吊索与构件之间垫麻袋或木板等。
柱的绑扎采用直吊绑扎法，吊索分别在柱子两侧，通过横吊梁与吊钩相连。
附图:斜向绑扎图②柱的起吊旋转法吊升柱时，起重机边收勾边回转，使柱子绕着柱脚旋转呈直立状态，然后吊离地面，略转起重臂，将柱放入基础杯口。
柱的预制和堆放时的平面布置应做到：柱脚靠近基础，柱的绑扎点、柱脚中心和基础中心三点同在以起重机停机点为圆心，以停机点到绑扎点的距离（吊升柱子时的起重半径）为半径的圆弧上。
附图：旋转法起吊图③柱的对位和临时固定柱脚插入杯口后，并不立即降入杯底，而是停在杯底30-50mm处进行对位。
对位方法是用8块木楔或钢楔从柱的四周放入杯口，每边放两块，用撬棍拨动柱脚或通过起重机操作，使柱的吊装准线对准杯口上的定位轴线，并保持柱的垂直。
对位后，放松吊钩，柱沉至杯底，再复合吊装准线的对准情况后，对称地打紧楔块，将柱临时固定，然后起重机脱钩，拆除绑扎锁具。
附图:临时固定图④柱的校正柱垂直度的检查，用两台经纬仪从柱的相邻两边检查柱吊装准线的垂直度。
其允许偏差值：柱高H＞10m，为（1/1000）H，且不大于20mm。
柱的垂直度校正方法：当柱的垂直偏差较小时，可用打紧或放松楔块的方法或用钢钎来纠正；偏差较大时，可用螺旋千斤顶斜顶或平顶、钢管支撑斜顶等方法纠正。
⑤柱的固定柱子校正完成后，应立即进行最后固定。
最后固定方法是在柱脚与基础杯口间的空隙内灌注细石混凝土，其强度等级应比构件混凝土强度等级提高两级。
细石混凝土的浇筑分两次进行：第一次，浇筑到楔块底部；第二次，在第一次浇筑的混凝土强度达到25%设计强度标准值后，拔出楔块，将杯口内灌满细石混凝土。
附图：柱的最后固定图2、吊车梁的吊装吊车梁的吊装，应在柱子杯口进行第二次浇筑的细石混凝土强度达到设计强度75%以后进行。
①吊车梁的绑扎、吊升、对位和临时固定吊车梁的绑扎点应对称设在梁的两端，吊钩垂线对准梁的重心，起吊后吊车梁保持水平状态。
在梁的两端设溜绳以控制梁的转动，以避免与柱相碰，对位时应缓慢降勾，将梁端的安装准线与柱牛腿面得吊装定位线对准。
②吊车梁的校正和最后固定吊车梁的垂直度用铅锤检查，当偏差超过规范规定的允许值5mm时，在梁的两端与柱牛腿面之间垫斜垫铁予以纠正。
吊车梁片面位置校正主要是：检查吊车梁的纵轴线直线度和跨距是否符合要求。
本工程采用通线法对吊车梁平面位置校正。
通线法又称拉钢丝法，它根据定位轴线，在厂房的两端地面上定出吊车梁的安装轴线位置，打入木桩，用钢尺检查两列吊车梁的轨距是否满足要求，然后用经纬仪将厂房两端的4通线，根据此通线检查并用撬棍拨正吊车梁的中心线。
吊车梁校正后，立即用电焊作最后固定，并在吊车梁与柱的空隙处灌注细石混凝土。
3、屋架吊装①屋架的绑扎本工程屋架跨度等于18m，宜采用两点绑扎。
屋架的绑扎点应选在上弦节点处，左右对称，并且绑扎吊索的合理作用点（绑扎中心应高于屋架重心，这样屋架起吊后不宜倾翻和转动）。
绑扎时，绑扎吊索与构件水平夹角，扶直时不宜小于60°，吊升时不宜小于45°，以免屋架承受较大的横向压力。
②屋架的扶直与就位本工程采用正向扶直，正向扶直时，起重机位于屋架下弦一侧。
首先将吊钩对准屋架平面中心，收紧吊钩，然后稍微起臂使屋架脱模，接着起重机升勾起臂，使屋架以下弦为轴转成直立状态。
屋架扶直时应注意的问题：a)起重机吊钩应对准屋架中心，吊索宜用滑轮连接，左右对称。
在屋架接近扶直时，吊钩应对准下弦中心，防止屋架摇摆。
b)当屋架叠浇时，为防止屋架突然下滑而损坏，应在屋架两端搭设井字架或枕木垛，枕木垛的高度与下层屋架的表面平齐。
c)屋架有严重的黏结时，应先选用撬棍或钢钎凿，不能强拉，以免造成屋架损坏。
屋架扶直后，立即吊放到构件平面布置图规定的位置。
一般靠柱边就位，然后用铁丝、支撑等与已安装的柱扎牢。
③屋架的吊升、对位与临时固定屋架吊升是先将屋架吊离地面500mm，然后将屋架吊至吊装位置下方，升钩将屋架吊至超过柱顶300mm，然后将屋架缓缓地降至柱顶，进行对位。
屋架对位以建筑物的轴线为准，对位前应事先将建筑物轴线用经纬仪投放到柱顶面上，对位后，立即进行临时固定，然后起重机脱钩。
第一榀屋架的临时固定方法是：用4根缆风绳从两边拉牢。
若先吊装了抗风柱，可将屋架与抗风柱连接。
第二榀屋架以后的屋架用屋架校正器临时固定在前一榀屋架上，每榀屋架至少需要两个屋架校正器。
④屋架的校正和最后固定屋架的校正内容是检查并校正其垂直度。
检查用经纬仪或锤球，校正用房屋校正器或缆风绳。
A．经纬仪检查：在屋架上安装3个卡尺，一个安装在屋架上弦中央、另两个安装在屋架的两端，卡尺与屋架的平面垂直。
从屋架上弦几何中心线量取500mm在卡尺上作标志，然后在据屋架中线500mm处的地面上，设置一台经纬仪，检查3个卡尺上的标志是否在同一垂直面上B．垂球检查：卡尺设置与经纬仪检查方法相同。
从屋架上弦几何中心线向卡尺方向量取300mm的一段距离，并在3个卡尺上作出标志，然后在两端卡尺的标志处拉一条通线，在中央卡尺标志处向下挂垂球，检查3个卡尺上的标志是否在同一垂直面上。
屋架校正后，立即用电焊作最后固定。
4、屋面板的吊装屋面板一般预埋有吊环，用带钩的吊索钩住吊环进行吊装。
屋面板的安装顺序，应自檐口两边左右对称地逐块铺向屋脊，避免屋架受力不均。
屋面板对位后，立即用电焊固定。
2、天窗架的吊装天窗架的吊装应在天窗架两侧的屋面板吊装完成后进行，其吊装方法与屋架的吊装基本相同。
第五章起重机开行路线及构件的平面布置1、吊装柱时起重机的开行路线及柱的平面布置柱的预制位置即吊装前的就位位置，吊装A列柱Z1时，起重机的起重半径为8.7m，吊装D,C柱列时，起重半径为7.5m。
起重机跨边开行，采用一点绑扎旋转法吊装，柱的平面布置和起重机开行路线详见下图。
GFEDCBA1234567891011121314152、吊装屋架时起重机的开行路线及构件的平面布置吊装屋架及屋盖结构中其他构件时，起重机均采用跨中开行。
屋架的平面布置分为预制阶段平面布置和吊装阶段平面布置。
（1）预制阶段平面布置屋架一般在跨内平卧叠浇预制，每叠3~4榀。
布置方式有斜向、正反斜向和正反纵向布置3种，本工程优先考虑斜向布置。
