新版喀麦隆球阀安装和维护手册
阀门的安装、维护与操作手册
阀门的安装、维护与操作手册阀门的安装、维护与操作正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。
第一节安装阀门安装的质量、直接影响着使用，所以必须认真注意。
（一）方向和位置许多阀门具有方向性，例如截止阀，节流阀，减压阀、止回阀等，如果装倒装反，就会影响使用效果与寿命（如节流阀），或者根本不起作用（如减压阀），甚至造成危险（如止回阀）。
一般阀门，在阀体上有方向标志；万一没有，应根据阀门的工作原理，正确识别。
截止阀的阀腔左右不对称，流体要让其由下而上通过阀口，这样流体阻力小（由形状所决定），开启省力（因介质压力向上），关闭后介质不压填料，便于检修。
这就是截止阀为什么不可安反的道理。
其它阀门也有各自的特性。
阀门安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。
最好阀门手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭阀门比较省劲。
落地阀门手轮要朝上，不要倾斜，以免操作别扭。
靠墙机靠设备的阀门，也要留出操作人员站立余地。
要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。
闸阀不要倒装（即手轮向下），否则会使介质长期留存在阀盖空间，容易腐蚀阀杆，而且为某些工艺要求所禁忌。
同时更换填料极不方便。
明杆闸阀，不要安装在地下，否则由于潮湿而腐蚀外露的阀杆。
升降式止回阀，安装时要保证其阀瓣垂直，以便升降灵活。
旋启式止回阀，安装时要保证其销轴水平，以便旋启灵活。
减压阀要直立安装在水平管道上，各个方向都不要倾斜。
（二）施工作业安装施工必须小心，切忌撞击脆性材料制作的阀门。
安装前，应将阀门作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。
还要转动几下，看是否歪斜，因为运输过程中，最易撞歪阀杆。
还要清除阀内的杂物。
阀门起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在法兰上。
对于阀门所连接的管路，一定要清扫干净。
可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。
球阀的安装及维修方法
球阀的安装及维修方法球阀安装：1、必须确认管路和阀操作前已经清洗过了。
2、阀门的执行机构操作根据输入信号的大小带动阀杆旋转完成：正向旋转1/4圈(900)时，阀关断。
反向旋转1/4圈(900)时，阀开启。
3、当执行机构方向指示箭头与管线平行时，阀门打开；箭头与管线垂直时，阀门关闭。
球阀维修：有更长的使用寿命和免维护时间，将取决于几个因素：正常的工作条件下，保持和谐的温度/压力比，以及合理的腐蚀数据注意：球阀在关闭状态下，阀体内的流体压力依然存在维修前，拆下管线压力并使阀门处于打开位置维修前，断开电源或气源维修前，将执行机构与支架脱离1、填料锁紧如果填料涵处在微漏馅时，须锁紧阀杆螺母。
注意：不要锁紧，通常要锁定1 / 4环至1环，泄漏将停止。
2、更换阀座和密封件A、拆卸让阀处于半开位置，冲洗阀内外可能存在的危险物质。
关闭球阀，拆除两侧法兰的螺栓和螺母，并从管道彻底移除阀门。
依序拆卸驱动装置-执行机构、连接支架、防松垫圈、阀杆螺母、蝶形弹片、格南、耐磨片、阀杆填料。
拆卸体盖连接螺栓和螺母，阀盖与阀体分离，并拆下阀盖垫片。
确认阀球在“关断”位置，这可以将其较容易的从阀体拿出，然后拆下阀座。
由阀体中孔向下轻推阀杆直到完全取出，然后取出O型圈及填料环。
注意：请谨慎操作，以避免划伤阀杆表面和阀门的填料密封。
B、重新组装清洗和检查被查下的零件的部分，强烈推荐用备用零件包更换阀座和阀盖垫片和密封件。
按拆装顺序相反进行组装。
用规定的扭矩，交叉锁紧法兰螺栓。
用规定的扭矩，锁紧螺母。
安装执行机构后，通过旋转阀杆带动阀芯旋转相应的输入信号，使阀门至开启和关闭的位置。
如果可能的话，在安装管道后，根据标准对阀门的密封压力测试和性能测试。
球阀安装及其维护手册
球阀安装及其维护手册1阀的安装1.1安装前的准备(1)球阀前后管线已准备好。
前后管道应同轴，两法兰密封面应平行。
管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
(2)把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
(3)核对球阀的标志，查明球阀完好无损。
将阀全开全闭数次证实其工作正常。
(4)拆去球阀两端连接法兰上的保护件。
(5)检查阀孔清除可能有的污物，然后清洗阀孔。
阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
1.2安装(1)把阀装上管线。
阀的任何一端都可装在上游端。
用手柄驱动的阀可安装在管道上的任意位置。
但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。
(2)阀法兰与管线法兰间按管路设计要求装上密封垫。
(3)法兰上的螺栓需对称、逐次、均匀拧紧。
(4)连接气动管线（采用气动驱动器时）。
1.3安装后的检查(1)操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。
(2)按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。
2.阀的维修2.1通则(1)必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。
(2)分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O型圈时宜使用专用工具。
(3)装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
(4)清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质（例如燃气）等均相容。
工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。
非金属零件用纯净水或酒精清洗。
(5)分解下来的单个零件可以用浸洗方式清洗。
尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布（为避免纤维脱落粘附在零件上）擦洗。
清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
(6)非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。
(7)清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布擦）进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。
球阀使用维护说明书
球阀使用维护说明书球阀使用维护说明书1、引言本文档提供了球阀的使用维护说明，详细介绍了球阀的组成部分、安装步骤、操作方法、常见问题及维护要点等内容。
通过阅读本文档，您将了解到如何正确使用和维护球阀，确保其正常运行和延长使用寿命。
2、球阀概述2.1 组成部分：球体、阀座、阀杆、阀盖、密封垫圈等。
2.2 工作原理：球阀通过旋转球体来实现开关控制，当球体转至某一位置时，阀体内流体可以通畅通过，而在其他位置将被阻塞。
3、安装步骤3.1 确认阀门尺寸和型号，选择适合的球阀。
3.2 检查球阀及其附件是否完好，没有损坏和松动。
3.3 在安装前，清理管道内的杂物和污垢，确保管道通畅。
3.4 将球阀正确安装在管道上，使用适当的螺栓和垫圈进行固定。
3.5 确保球阀安装位置正确，操作杆须容易访问。
3.6 使用扳手将球体旋转至适当位置，确保顺畅开关。
4、操作方法4.1 开关球阀：顺时针旋转球体以关闭球阀；逆时针旋转球体以打开球阀。
4.2 调节球阀：逐渐旋转球体以调节流体的流量。
4.3 注意事项：- 操作力应适度，不得过大用力；- 避免频繁开关球阀，以免损坏阀门。
5、常见问题及维护要点5.1 泄漏问题：- 检查阀杆和阀盖之间的密封垫圈，若有磨损或损坏应及时更换；- 确保螺纹连接牢固，如有松动应进行紧固。
5.2 球体卡死：- 清理球阀内的杂物和污垢，保持球体的顺畅运动；- 检查阀杆的润滑情况，如果困难应添加适当的润滑油。
5.3 操作杆无法旋转：- 确保操作杆未被卡住或阻塞，修复或更换卡住的零件；- 检查操作杆的连接情况，如有松动进行紧固。
6、附件本文档未附带附件，请参考球阀产品说明书以获取更多相关资料。
7、法律名词及注释7.1 球阀：一种用于调节流体流量的阀门，通过旋转球体来实现开关和调节。
7.2 球体：阀门内的旋转部分，用于控制流体的通断和调节流量。
7.3 阀杆：球阀上连接球体的部分，通过旋转球体控制流体的通断。

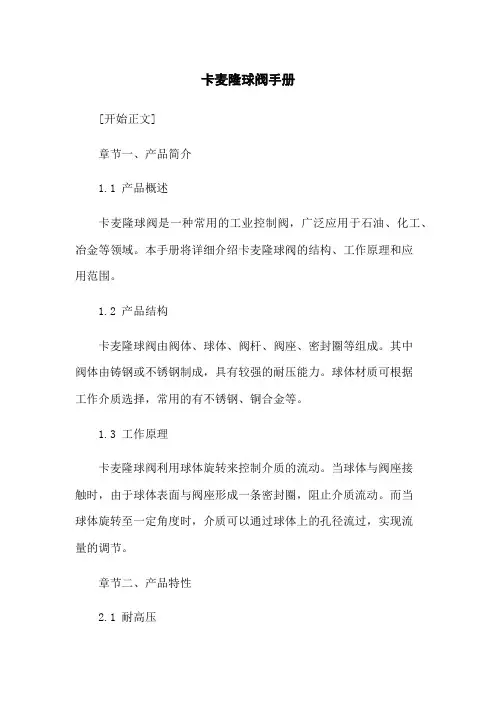

卡麦隆球阀手册
卡麦隆球阀手册[开始正文]章节一、产品简介1.1 产品概述卡麦隆球阀是一种常用的工业控制阀，广泛应用于石油、化工、冶金等领域。
本手册将详细介绍卡麦隆球阀的结构、工作原理和应用范围。
1.2 产品结构卡麦隆球阀由阀体、球体、阀杆、阀座、密封圈等组成。
其中阀体由铸钢或不锈钢制成，具有较强的耐压能力。
球体材质可根据工作介质选择，常用的有不锈钢、铜合金等。
1.3 工作原理卡麦隆球阀利用球体旋转来控制介质的流动。
当球体与阀座接触时，由于球体表面与阀座形成一条密封圈，阻止介质流动。
而当球体旋转至一定角度时，介质可以通过球体上的孔径流过，实现流量的调节。
章节二、产品特性2.1 耐高压卡麦隆球阀具有良好的耐压能力，可以在高压环境下稳定运行。
其优秀的阀体材质和结构设计，使得球阀具备承受高压的能力。
2.2 耐腐蚀球阀采用耐腐蚀材料制造，能够长时间在腐蚀性介质中使用而不损坏阀体和阀座。
对于一些特殊场合，可使用特殊材质的球体来满足腐蚀性介质的要求。
2.3 紧密密封卡麦隆球阀采用精密的阀座和球体密封结构，能够实现零泄漏的操作。
在封闭状态下，球体与阀座之间的密封圈能够有效地阻止介质的泄漏。
章节三、产品应用3.1 石油行业卡麦隆球阀广泛应用于石油开采、输送和储存过程中。
其耐压和耐腐蚀的特性，使得球阀成为石油行业中的重要设备。
3.2 化工行业化工行业对阀门的要求非常严格，卡麦隆球阀在化工工艺中具有广泛的应用。
其可靠的密封性能和可调节的流量控制，使得球阀成为化工过程中不可或缺的设备。
3.3 冶金行业冶金行业中常常需要处理高温和腐蚀性的介质，卡麦隆球阀的耐高温和耐腐蚀特性能够满足冶金行业的要求。
其可靠的性能保证了冶金生产过程的安全稳定。
[添加附件]本文档涉及的附件包括：1、卡麦隆球阀产品规格表2、卡麦隆球阀安装手册3、卡麦隆球阀维护指南[法律名词及注释]1、铸钢：指以铸铁为基础材料，通过添加一定量的铅、磷、硫等元素，利用铸造工艺制成的钢材。
新版喀麦隆球阀安装和维护手册
安装、操作及维护手册IOM-CAM-BALL-T32安装、操作及维护手册CAMERON T32全焊接阀体球阀内容列表卡麦隆T32全焊接阀体球阀主要零部件图 (1)范围 (2)铭牌信息 (2)储存 (2)安装 (3)维护 (6)故障排除 (8)注脂程序 (10)阀门清洗 (11)封脂加注 (12) (15)阀杆设计1主要零部件图图1-卡麦隆全焊接球阀部件图序号描述1键轴2上部阀杆密封3上部阀体4下部阀杆密封5阀杆轴承6阀球7阀座环8阀座背部密封环9端部10下部阀体*阀杆详述请见第15和16页铭牌信息：序号铭牌标记1阀门公称尺寸X 阀球实际尺寸2允许使用的最高温度3允许使用的最低温度4阀体材料代号5阀座内嵌材料代号6部件装配编号7阀门长度8API 设计磅级9最大工作压力10最大操作压力11阀座材料代号12阀球材料代号13阀门装配系列号14生产日期图2–典型的阀门铭牌存放阀门可存放期限为六个月。
在存放期间请注意以下事项：1.确保阀门对焊端面保护盖在原位。
2.如果阀门还未安装操作机构且阀门又需存放在室外,则裸露的阀杆延长杆或阀杆匹配器应加保护盖以防雨淋。
3.如需长时间存放,阀门应涂防腐剂并且端面加保护盖。
卡麦隆工程手册476B 中提供了如何长期存放卡麦隆阀门的说明，请向当地的卡麦隆阀门与计量集团代表处索取。
享誉石油行业的卡麦隆T32全焊接阀门将轻质高强的锻钢阀门部件与紧凑的球型阀体设计完美的集于一体。
卡麦隆T32全焊接阀门满足ASME 150至900（PN20至PN150)标准的要求。
阀体采用锻钢材质,保证了材料内部金属晶粒的均匀一致和经久耐用。
卡麦隆全焊接球阀的尺寸范围为8”至48”（DN200至1200）。
设计满足苛刻条件并免维修的卡麦隆T32全焊接阀门可在多种工况选用。
卡麦隆T32全焊接阀门的独特设计使其同时具有最大的强度和最小的重量并具有最大的抵抗管线压力和应力的能力。
紧凑球型的阀体设计避免了阀体联接法兰，因此减小了阀门外形尺寸和根除了泄漏渠道。
球阀的安装与维护介绍
球阀的安装与维护介绍一、确认球阀在安装前的预备工作1、保证球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受球阀自身重量，假如发觉管线不能承受球阀重量，则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等，必需要把管线内吹扫洁净。
3、核对球阀铭牌，并对球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。
4、除去阀门两端的爱护盖，检查阀体内是否洁净，清洗阀体内腔，由于球阀的密封面是球外形，即使微小的杂物也可能造成密封面的损伤。
二、球阀的安装1、球阀的任何一段都可安装在上游端，手柄球阀可以安装在管线的任何位置，假如配置执行机构(如齿轮箱、电-气动执行器)的球阀，则必需垂直安装，阀门进出口处在水平位置上。
2、球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、匀称拧紧。
4、假如球阀实行气动、电动等执行器时，按说明书完成气源、电源的安装。
三、球阀安装后的检查1、安装完毕后，启动球阀开、关数次，应当动作敏捷，受力匀称，球阀工作正常。
2、依据管道压力设计要求，通压后检测球阀与管道法兰结合面的密封性能。
四、球阀的修理 1、只有卸除球阀前后的压力，才能对球阀进行拆卸分解操作。
2、在对球阀的分解与再装配过程，需要对有密封性零部件的爱护，特殊是非金属零部件，像O型圈等部件最好使用专用的工具。
3、球阀阀体重新装配时螺栓必需对称、逐步、匀称地拧紧。
4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。
工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。
非金属零件用纯洁水或酒精清洗。
一、确认球阀在安装前的预备工作1、保证球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受球阀自身重量，假如发觉管线不能承受球阀重量，则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等，必需要把管线内吹扫洁净。
球阀安装操作手册
球阀安装操作手册目 录前言 (1)一、 安装前的注意事项 (1)二、 安装过程中的操作规程 (1)三、 阀门的操作和维护 (5)四、 阀门的拆卸 (5)五、 故障处理 (14)球阀安装操作手册超达球阀安装操作手册前 言球阀的设计和制造是按照使用寿命长、无故障应用的要求进行并提供给客户的。
本手册给客户提供所有相关球阀安装、操作和长期使用维护的信息，所提供的图纸均为标准结构的图纸。
一、 安装前的注意事项1.阀门到达现场后，应仔细检查是否在运输途中受损。
2.在没有完成安装前，应保留阀门的包装和保护的设施。
3.如果阀门的通道以及法兰端面、对焊端等与管路安装有关的地方被裸露，应采取措施加以保护，以防止杂质进入阀门体腔。
4.阀门安装前，应检查和清洗管道，防止杂质如砂子、电焊渣等损坏球体和阀座表面。
5.如果阀门在安装使用前需要存放较长时间，应在阀门裸露表面涂上防锈油，并建议将阀门处于全开位置时存放在干燥和通风的地方，通道两端应上好闷盖保护。
长时间存放后安装使用该阀门，应先进行清洗，并重新试压，合格后投入安装使用。
6.手柄驱动的阀门，手柄指示的位置是阀门开关的标志，当手柄与管道的轴线平行时，阀门为开启，当手柄与管道的轴线垂直时，阀门为关闭。
二、 安装过程中的操作规程1.球阀可在除阀杆方向朝下的任何位置安装，建议安装阀门时将阀杆处于水平位置，严禁阀门倒装！2.阀门不应负载管道的重量。
对管道的支撑将因管道系统的震动造成阀门的变形，阀门可以通过在阀体上安装管道夹和支撑物进行支撑，不应在法兰上固定支撑物（如图7）。
3.不要通过法兰螺栓的调整来纠正管道的不平行。
4.不允许用阀门承载管道的重量来避免管线的扭曲和阻塞。
5.如有必要，在阀门试运行时应均匀压紧填料压盖。
6.合格的管道焊工必须按照ASME锅炉和压力容器标准第Ⅸ卷的规定进行焊接操作和评定。
7.在安装螺纹端、对焊端、承插焊端和法兰端连接阀门时，必须按照下列不同的程序和方法进行安装，以使阀门达到最佳的性能。
球阀安装维护手册..
铸钢球阀安装维护手册○本维护手册适用于公称通径不同而又没有特殊需要的同类产品。
○使用前请认真阅读维护手册。
前言本厂生产的软密封铸钢固定球阀，专门设计成密封可靠、使用寿命长、维护简单、维护成本低的一种新型产品。
同时，合适地以及规律的维护则可以最大限度的延长阀门的使用寿命。
目录1.用途和性能规范 (2)2.设计特点 (2)4.设计标准与规范 (4)5.阀门简图 (5)6.主要零件材料 (7)7.存储 (7)8.试验 (7)9.安装调试 (8)10.使用维护 (8)●用途和性能规范本阀门主要适用于天然气、油品等介质，并在管路中作启闭的装置。
具有流阻小、启闭迅速、启闭力矩小、全通径便于清扫管线等特点。
●设计特点a.阀体采用两体侧装或三体侧装结构，阀门内件经过精心选择，确保在各种工况下能可靠的工作。
阀门的壁厚和连接螺栓强度经过严密计算，符合美国标准ASME/ANSI B16.34的要求。
确保阀体的压力等级和连接的稳定性。
b.阀门为固定球结构，采用了具有自润滑衬PTFE的金属轴承，而且阀杆和球体可拆除，球体采用固定轴套支撑。
介质作用在球体上的力不会传递到阀杆上，避免了阀杆径向承受介质力。
球面和阀杆配合表面的光洁度高，减少摩擦力，降低了操作扭矩。
c.阀门处于关闭位置而且球体的一侧受压，阀体中腔内的高压介质（气体或液体）可以通过密封阀座自动往压力低的一端泄放。
d.双截断和排泄（DBB）功能,阀门处在关闭位置而且球体的两侧同时受压，阀体内腔的介质（气体或液体）可以从排泄阀泄放。
e.双活塞效应阀座设计（需要双活塞结构时）：阀座的两侧在压力的作用下均可密封（即双活塞效应），双面密封阀座的特点在于：一旦上游阀座损坏而泄露，介质压力进入阀腔作用在下游侧，将阀座推向球体紧密接触，使下游阀座照样能密封。
这种双活塞效应阀座的球阀，阀体上应装有一个安全卸压阀以防止阀腔内介质因温度变化而产生超压的危险。
f.采用浮动阀座结构，阀座可以沿阀门的中轴线自由浮动。
喀麦隆球阀维护保养方法
附件7—喀麦隆球阀维护保养方法
1 喀麦隆球阀的操作时间
1.1 快速打开或关闭阀门会导致阀门的扭曲负荷。
因此有必要限定阀门的操作时间一保护阀门不受过应力的损坏。
1.2快速操作时间
快速操作时间＝阀球公称尺寸/2
1.3最长操作时间
最长操作时间= 5 X 阀门公称球口尺寸(例如: 每英寸公称球口尺寸一分钟)
时间单位为秒, 球口尺寸单位为英寸。
2 阀门的维护保养
2.1操作是阀门日常维护的重要部分。
阀门操作有利于消除聚集在阀座表面或阀球表面的杂质，阀门每次操作均可使阀座环旋转15º，并均匀分布对阀座内嵌体的磨损。
2.2 应每隔半年维护、保养一次。
2.3 清洗阀门
2.4 注入密封脂
注：管道实际运行压力< 注脂枪注入压力< 4000Psi 3 清洗液/密封脂的选型及用量的确定
3.1 清洗液/密封脂的选型
3.2清洗液/密封脂用量表
3.3注脂加长管清洗液/密封脂用量表。
球阀操作、维护和保养规程
球阀操作、维护保养规程1 范围1.1本规程适用于川气东送管道球阀。
1.2本规程规定了球阀操作、维护保养的内容。
1.3本规程操作方法只针对球阀的手动操作，其它操作方法见《电动球阀操作规程》、《气动球阀操作规程》、《气液联动阀操作规程》。
3.1操作前检查开阀操作前，带有旁通回路的球阀当两端压差大于0.1MPa时，打开球阀进出口两端的压力平衡阀，待阀门上下游压差小于0.1Mpa，开始操作阀门。
3.2 开关操作3.2.1开阀：逆时针方向连续转动手轮（或手柄），直到阀位指示显示“全开”为止，手轮旋转到位后，回转1/4圈。
3.2.2关阀：顺时针方向连续转动手轮（或手柄），直到阀位指示显示“全关”为止，手轮旋转到位后，回转1/4圈。
4维护保养4.1 球阀月度检查的主要内容：4.1.1 检查阀杆填料处、连接部位是否存在外漏。
4.1.2 检查阀门本体上附属设备接合处是否存在外漏。
4.1.3 检查阀位指示是否正确。
4.1.4 检查阀门是否存在锈蚀现象。
4.1.5 检查阀门及其附属设备是否存在松动现象。
4.2 球阀春秋检查的主要内容4.2.1 六个月以上未开关操作的阀门进行开关测试。
4.2.2 对球阀进行内、外漏检查。
4.2.3 检查所有齿轮箱内是否存有积水，轴承、齿轮齿等是否损坏、润滑良好。
4.2.4 检查齿轮箱是否松动。
4.3 维护保养内容4.3.1六个月以上未开关操作的阀门进行开关测试，应保证一人在不使用加力杆的情况下可以操作，在操作球阀前应先注入少量密封脂，以保护阀门密封。
4.3.2 春秋检时对所有球阀进行排污操作。
4.3.3 秋检时对所有球阀进行注脂操作，具体步骤如下：4.3.3.1 确定阀门生产厂家及规格型号，以便进一步确定阀门维护材料的注入量。
4.3.3.2 按照规定量注入阀门清洗液，使清洗液在阀门中保留1天～2天。
4.3.3.3 排放阀门内清洗液。
4.3.3.4 按照规定量注入阀门润滑脂，开关阀门2～3次，使润滑脂均匀涂抹于球体上。
球阀使用维护说明书
球阀使用维护说明书一、引言球阀作为常见的流体控制装置，广泛应用于各类液体和气体的输送系统中。
本说明书旨在向用户提供球阀的使用和维护指南，以确保球阀的正常运行和延长其使用寿命。
二、球阀的基本结构球阀由阀体、阀盖、球体、密封圈、阀杆、手柄等组成。
阀体内部设有球体，通过旋转球体实现流体的开启和关闭。
三、球阀的使用方法1. 开启球阀：顺时针旋转手柄，使球体与阀体内孔对齐，流体可顺利通过。
2. 关闭球阀：逆时针旋转手柄，使球体与阀体内孔不对齐，流体被阻断。
四、球阀的注意事项1. 在操作球阀前，请确认设备上已经停止了流体的运输，并且系统内的压力已经释放干净。
2. 请勿用过大力气旋转手柄，以免损坏球阀的密封圈。
3. 如果球阀长时间未使用，建议定期旋转手柄，以保持其灵活性。
4. 在高温或高压环境下使用球阀时，应根据实际情况选择合适的材质和密封圈，以确保其正常运行和密封性能。
5. 球阀的连接方式有螺纹连接、焊接连接、法兰连接等，请根据实际需要选择合适的连接方式。
五、球阀的维护方法1. 维护前请关闭球阀，并确认系统内的压力已经释放干净。
2. 定期检查球阀的密封圈，如有磨损或老化，请及时更换。
3. 使用球阀时，避免频繁开启和关闭，以减少球阀的磨损。
4. 定期对球阀进行清洁和润滑，以确保其灵活性和正常运行。
5. 注意防止球阀与其他物体发生碰撞，避免损坏阀体和球体。
六、球阀的故障排除1. 当球阀无法旋转或旋转困难时，可能是球阀内部有异物堵塞，请及时清理。
2. 当球阀无法完全密封时，可能是密封圈磨损或老化，建议更换密封圈。
3. 如遇到其他故障情况，请联系专业技术人员进行维修或更换。
七、安全注意事项1. 使用球阀时，请确保操作人员已经接受相关的操作培训，掌握正确的操作方法。
2. 在操作球阀时，请戴上适当的防护用品，以防止流体喷溅或意外受伤。
3. 在进行球阀的维护和维修时，务必切断相应设备的电源，并进行必要的安全措施。
八、结论通过本维护说明书的阅读和理解，用户将能够正确使用和维护球阀，以确保其正常运行和延长使用寿命。
卡麦隆全焊接球阀
关阀限位
11/3/2011
18
卡麦隆球阀调试⑶
－－执行器/拨叉限位设定
⑴ 确认设定时允许操作阀门 ⑵ 松开开位限位螺母 ⑶ 逆时针旋转开位限位螺栓 ⑷ 手动（或用氮气瓶充气）全开阀门 ⑸ 检查阀位到达全开（全关）位置 ⑹ 顺时针旋转开位限位螺栓直至限位 螺栓与拨叉面相触，拧紧开位限 位螺母。如果螺栓不能转动，则 重复步骤⑶～⑹步 限位螺栓与拨叉面相触后， 切勿继续旋转限位螺栓 ⑺ 重复以上步骤设定关位限位，然后 旋转阀门至全开或 全关位置
故障原因
故障排除
齿轮箱/执行器故障 调节、维修或更换齿轮箱/执行器 阀球抱死 阀杆螺栓或螺母过 紧 清洗阀座 适当调节螺栓或螺母 切勿超过阀门允许的扭矩值
11/3/2011
34
谢谢大家!
11/3/2011
35
卡麦隆球阀是具有在带压情况下双关断 检查维护功能的阀门。无论阀门处于开 或关位，上下游压力均可通过阀座环与 阀腔隔离，阀腔可通过阀体排放口放空 或排放。当需要对阀门进行维护时，请 遵照以下步骤进行： 确保穿上合适的安全服装， 并遵循安全 守则。否则可能会伤害本人或他人。
11/3/2011 30
维护步骤（2）
11/3/2011 26
清洗液、密封脂用量表（1）
阀门尺寸 2” 3” 4” ” 6” 8” 10” 12” 14” 16” 18”
11/3/2011
每个阀座注入量（oz） 1 1 2 2 3 3 5 5 6 9
每个阀座注入量（cm3） 25 35 50 65 80 90 135 155 70 265
11/3/2011
17
卡麦隆球阀调试⑵
－－执行器/叶片式旋转油缸限位设定
关阀限位 ⑴ 确认设定时允许操作阀门 ⑵ 松开开位限位螺母 ⑶ 顺时针旋转开位限位螺栓 ⑷ 手动全开阀门 ⑸ 检查阀位到达全开（全关）位置 ⑹ 逆时针旋转开位限位螺栓直至执 行器限位块和叶片面相触，拧紧 开位限位螺母。如果螺栓不能转 动，则重复步骤⑶～⑹步 执行器限位块与叶片面相触后， 切勿继续旋转限位螺栓 ⑺ 重复以上步骤设定关位限位，然 后旋转阀门至全开或 全关位置 开阀限位 开阀限位
阀门安装操作维护手册
阀门安装操作维护手册阀门的保管与安装质量直接影响着阀门的使用，为了进一步加强阀门在运输、装卸、保管、安装、操作和养护各个环节的控制，保证阀门的质量，项目部在结合各生产厂家安装、操作和维修手册的基础上，编制了本项目使用的阀门操作维护手册，施工安装单位认真学习，并对照手册的要求安装、操作和维护阀门。
保证项目正常运行。
线路截断阀和站场ESDV阀（驱动方式：气液联动连接形式：全焊接）1. 安装注意事项1.1阀门吊装拉运1.1.1 应采用正确的方式吊装阀门，使阀体支撑负荷。
警告：其它凸出部件上。
支耳和阀门端颈为系吊链的正确位置，请切勿将吊链系于手轮、齿轮箱或执行器1.1.2如果阀门上装配有吊耳, 则应用吊耳吊装阀门。
1.1.3在吊装阀门期间应使阀门端部保护盖保持在原位。
只有当阀门安装完毕后，才可移去保护盖。
1.1.4 吊装时应逐个阀门吊装，不得多个阀门同时吊装。
阀门在摆放时禁止叠加。
警告：在吊装时,请注意保护阀门端面及阀门配件不受损坏，否则将导致阀门受损。
1.1.5 阀门拉运前要对阀门进行逐个检查，对存在外观缺陷、手轮变形、部件损坏的情况，施工单位可以拒绝拉运。
1.1.6阀门拉运时要对每台阀逐个固定，防止阀门在运输过程中倾倒、相互摩擦和碰撞。
1.1.7 阀门在拉运时要采取防雨措施。
1.1.8 阀门运抵现场后要设专人负责保管。
存放的场地要求平整，下铺上盖，排列整齐，小阀门可以放在货架上。
存放时注意保护好阀门封盖和法兰密封面。
禁止在存放期间闲杂人员对阀门进行开关。
阀门位置：球阀可安装在任何位置，阀门的任何一端均可作为上游端。
图1-正确的利用端颈吊装方式图 2 –正确的利用吊耳的吊装方式1.2焊接说明：阀门焊接连管前，前后管道应同轴，断面应平行。
带有支架的阀门必须放置在加固的基础之上，使得球阀不承受来自管线的附加应力。
阀门安装前管线必须吹扫干净，清除掉管道内的油污、焊渣和杂物。
1.2.1在预热、焊接或热应力释放时，距焊缝3″（75mm）以外阀体上的任何点处温度均不能超过400°F（200°C）。
CAMERON T32阀门使用及维护保养手册
CAMERON T32电动球阀使用及维护保养手册1.手册内容本手册规定了延安分公司CAMERON T32阀门的工作原理、操作规程和定期维护保养规程。
2.应用范围本阀门应用于延安分公司安边压气站。
3.结构特点3.1 阀体（详见附件喀麦隆球阀安装和维护手册）3.1.1、结构3.1.2、作用：用于切断或接通管路中的介质；3.1.3、应用范围：气体介质或液体介质；3.1.4、优点：紧凑球型的阀体设计避免了阀体联接法兰（法兰焊接），因此减小阀门外形尺寸和根除泄漏渠道。
3.2 执行机构（详见附件电动执行机构）3.2.1、结构：由电机、电源模块、控制模块、力矩控制器、阀位控制器、电缆管道入口、端子和接线组成；3.2.2、作用：对控制对象施加控制作用；3.2.3、应用范围：工业自动化设备；3.2.4、优点：使用方便，便于集中控制，灵敏度和精度较高。
缺点：结构较复杂，容易发生故障。
4.操作规程4.1手动操作4.1.1、用红色旋钮锁定到“stop”位置，4.1.2、手动挂上离合器，4.1.3、确认离合器闭合后，转动手轮，实现开或关操作， 4.1.4、观察液晶显示面板上的阀门开度，根据开度，选择停止操作，（球阀只用于全开或全关操作）4.1.5、做好记录。
4.2电动现场控制操作4.2.1、将红色旋钮由“STOP”位置旋转到“就地控制”后固定。
4.2.2、轻轻的把黑色旋钮向开或关一侧即松手（不可用力过猛，旋转到15°-45°即可）4.2.3、操作完毕后将红色旋钮的箭头方向打倒“STOP”位置，4.2.4、做好记录。
4.3、远程控制操作4.3.1、将红色旋钮由“STOP”位置旋转到“远控控制”后固定，4.3.2、由远程控制（调度中心）执行电动球阀的开和关操作，4.3.3、做好记录5.维护保养5.1、日常维护保养5.1.1、检查阀体是否清洁，若有污物及时清理；5.1.2、检查各密封点有无跑、冒、滴、漏现象；5.1.3、检查阀门阀位指示是否正常；5.1.4、检查执行机构显示器是否正常（报警判断依据如下）5.2、周保养5.2.1、无5.3、月保养5.3.1、无5.4、季度保养5.4.1、对阀门进行盘活；5.5、春秋检保养5.5.1、注清洗液5.5.2、注密封脂5.5.3、清洗液/密封脂用量表6故障处理6.17常用配件及工具（仿宋，四号，加粗）7.1常用备件（仿宋，四号）7.2常用工具8生产厂家。
Cameron球阀安装、操作维护作业指导书
一、存放阀门可存放期限为六个月。
在存放期间请注意以下事项：1、确保阀门对焊端面保护盖在原位；2、如果阀门还未安装操作机构且阀门又需存放在室外，则裸露的阀杆延长杆或者阀杆匹配器应加保护盖以防雨淋。
3、如需长期存放，阀门应涂防腐剂并且端面加保护盖。
卡麦隆一程手册 476B 中提供了如何长期存放卡麦隆阀门的说明，请向当地的库博.卡麦隆阀门代表处索取。
二、安装1、阀门吊装1)应采用正确的方式吊装阀门，使阀体支撑负荷。
警告：其它凸出部件上，支耳和阀门端颈为系吊链的正确位置，请切勿将吊链系于手轮、齿轮箱或者执行器。
2)如果阀门上装配有吊耳，则应用吊耳吊装阀门。
3)在吊装阀门期间应使阀门端部保护盖保持在原位，惟独当阀门安装完毕后，才可移去保护盖。
警告：在吊装时，请注意保护阀门端面及阀门配件不受损坏，否则将导致阀门受损。
2、阀门位置：卡麦隆球阀可安装在任何位置，阀门的任何一端均可作为上游端。
3、阀球的保护：如果在阀门安装时，阀门必须保持在关位，请将暴露在外的阀球表面涂上油脂，这样可保护阀球不被飞溅的焊渣损坏。
警告①：在安装阀门时阀球应保持在全开位，否则将导致阀门的损坏。
警告②：请勿长期将阀门放置在半开位状态。
警告③：对无接管的对焊联端阀门，请切勿在阀球关位安装阀门。
4、阀位观察孔对3”及以上阀杆尺寸的阀门，当把管塞和安全塞从适配法兰上移去，即可观察到与阀门限位有关的键轴限位的位置。
当在开位观察孔中观察到键轴限位扣与阀位限位相重叠时，阀门处于全开位。
当在关位观察孔中观察到键轴限位扣与阀位限位相重叠时，阀门处于全关位。
5、安装齿轮箱/执行器：请按照以下说明安装阀门齿轮箱或者执行器。
1)确认阀门已处于全开或者全关位置及执行器适配的位置。
2) 根据阀杆及齿轮箱/执行器安装工具的不同，执行器有多个安装位置是可能的。
如果是这种情况，应首先确定客户希翼的手轮或者执行器控制盘的方位，然后一次进行安装 (推荐阀表面使用一薄层润滑剂)3)一旦操作器(执行器)安装完毕，应用螺栓固定执行器。
球阀的安装及维修介绍
球阀的安装及维修介绍球阀是一种常见的阀门，一般用于对流体介质的开关控制。
球阀采用球体作为开启和关闭的断口，具有结构紧凑、密封性好、操作轻便等优点，被广泛应用于工业、建筑、水处理等领域。
在使用球阀之前，需要进行正确的安装和维修，以确保阀门的正常运行和使用寿命。
本文将详细介绍球阀的安装和维修方法，供读者参考。
球阀的安装球阀的安装应根据阀门结构和使用环境进行合理安装，具体步骤如下:1. 准备工作首先检查球阀的主要部件是否符合要求，并确认相关技术参数是否符合实际要求。
然后清理和检查管道，并进行测量，确认管道尺寸和安装位置。
2. 安装阀门将球阀放置在正确的安装位置，根据阀门的连接方式和管道的布局，采用正确的连接方式将球阀与管道相连接，然后固定好螺钉，注意阀门的紧固度。
安装结束后，应开启球阀进行试运行，确认阀门是否正常运转。
3. 连接操作机构球阀安装完成后，需要根据需要连接操作机构，如手动操作、电动操作、气动操作等。
连接操作机构时，应根据球阀操作方式和相关参数进行正确的选型和连接。
球阀的维修球阀需要定期进行维护和保养，以确保其正常运行和安全使用。
球阀的维修应根据具体情况进行，常见小型球阀的维修步骤大致如下：1. 拆卸阀门将球阀拆卸下来，然后进行拆解。
在进行拆卸之前，应先将管道内的介质排完，并将球阀再次打开，以释放内部压力。
2. 拆卸球体拆卸球体时，应注意不要划伤或损坏密封面。
如果球体密封面损坏，则需要更换新的密封面。
3. 拆卸密封座拆卸密封座时应注意不要弯曲和损坏。
同时，应清理密封座和球体之间的污垢和沉积物，使其表面光滑。
4. 检查和更换密封件球阀需要更换的密封件包括密封座和球体密封面。
在更换密封件时应注意选用合适的材料，同时按照厂家提供的技术参数进行更换。
5. 安装組裝在更换密封件完成后，应将球阀进行安装组装。
安装时应格外注意阀门的连接方式、螺栓的紧固度和操作机构的连接状态。
结语球阀是一种常用的阀门，在工业、建筑、水处理等领域都发挥着重要作用。
Camron全焊接球阀
运行注意事项
1、雷电容易造成错误信号，导致阀门异常关断， 因此必须将太阳能电池板，阀门执行机构可靠接 地。
2、探管仪发出的信号易造成阀门误动作，因此必 须采取必要的措施。
检查控制箱参数的设置及时间记录。 恢复装置，如需要，进行功能测试。
四. SHAFER阀门执行机构的维护
在线自动功能的测试
❖ 确认装置动力气源、检测气源开启。
❖ 检查装置和控制箱设置参数是否符合要求。
❖ 关闭（打开）阀门，检查阀门是否关闭并关闭到位。
❖ 装置驱动阀门执行到位后，余气排空，确认装置和阀 门是否关闭到位。
----------------------------------------------------------❖ 如果在阀门安装时，阀球必须保持在关位
时，必须要将暴露在外的阀球表面进行良 好的保护防止密封面受到损伤，影响阀门 密封。这样可保护阀球不被飞溅的焊渣损 坏。
阀门驱动装置
库博卡麦隆全焊接球阀驱动方式为气液联动
日常清洗
步骤 1. 检查阀门
2．检查设备 3．注入标准阀
门清洗液 4. 操作阀门 5. 检查阀门
程序
检查: 阀座注脂嘴 阀杆注脂嘴（禁止向此嘴注入） 阀体/排放嘴
确保注脂枪/泵工作状态良好且已装 入适当的产品。
通过阀座注脂口向每个阀座注入足量
的清洗液。
紧连的两个为阀
确保安全操作阀门 开关阀门3次
杆密封脂注入口 此处不能清洗
调试接线
232接口连 接调试笔记
本
接通太阳 能电池电 源线2，
3
SHAFER执行机构调试方法
1、启动Roclink软件 用鼠标左键双击桌面“Roclink.for.windows”图标后出现以下画面， 然后输入用户名，再点击“OK”键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装、操作及维护手册IOM-CAM-BALL-T32安装、操作及维护手册CAMERON T32全焊接阀体球阀内容列表卡麦隆T32全焊接阀体球阀主要零部件图 (1)范围 (2)铭牌信息 (2)储存 (2)安装 (3)维护 (6)故障排除 (8)注脂程序 (10)阀门清洗 (11)封脂加注 (12) (15)阀杆设计1主要零部件图图1-卡麦隆全焊接球阀部件图序号描述1键轴2上部阀杆密封3上部阀体4下部阀杆密封5阀杆轴承6阀球7阀座环8阀座背部密封环9端部10下部阀体*阀杆详述请见第15和16页铭牌信息：序号铭牌标记1阀门公称尺寸X 阀球实际尺寸2允许使用的最高温度3允许使用的最低温度4阀体材料代号5阀座内嵌材料代号6部件装配编号7阀门长度8API 设计磅级9最大工作压力10最大操作压力11阀座材料代号12阀球材料代号13阀门装配系列号14生产日期图2–典型的阀门铭牌存放阀门可存放期限为六个月。
在存放期间请注意以下事项：1.确保阀门对焊端面保护盖在原位。
2.如果阀门还未安装操作机构且阀门又需存放在室外,则裸露的阀杆延长杆或阀杆匹配器应加保护盖以防雨淋。
3.如需长时间存放,阀门应涂防腐剂并且端面加保护盖。
卡麦隆工程手册476B 中提供了如何长期存放卡麦隆阀门的说明，请向当地的卡麦隆阀门与计量集团代表处索取。
享誉石油行业的卡麦隆T32全焊接阀门将轻质高强的锻钢阀门部件与紧凑的球型阀体设计完美的集于一体。
卡麦隆T32全焊接阀门满足ASME 150至900（PN20至PN150)标准的要求。
阀体采用锻钢材质,保证了材料内部金属晶粒的均匀一致和经久耐用。
卡麦隆全焊接球阀的尺寸范围为8”至48”（DN200至1200）。
设计满足苛刻条件并免维修的卡麦隆T32全焊接阀门可在多种工况选用。
卡麦隆T32全焊接阀门的独特设计使其同时具有最大的强度和最小的重量并具有最大的抵抗管线压力和应力的能力。
紧凑球型的阀体设计避免了阀体联接法兰，因此减小了阀门外形尺寸和根除了泄漏渠道。
警告：卡麦隆T32全焊接阀门具有两个能双方向密封的阀座，可以截断两阀座之间的全部压力。
根据API 6D 第23版7.8条款要求，在液体工况条件下使用的阀腔截断压力阀门应安装一个压力释放装置。
21安装阀门吊装1.应采用正确的方式吊装阀门，使阀体支撑负荷。
----------------------------------------警告：其它凸出部件上。
支耳和阀门端颈为系吊链的正确位置，请切勿将吊链系于手轮、齿轮箱或执行器的----------------------------------------------2.如果阀门上装配有吊耳,则应用吊耳吊装阀门。
3.在吊装阀门期间应使阀门端部保护盖保持在原位。
只有当阀门安装完毕后，才可移去保护盖。
----------------------------------------------警告：在吊装时,请注意保护阀门端面及阀门配件不受起吊装置的损坏，否则将导致阀门受损。
----------------------------------------------图3-正确的利用端颈吊装方式图4–正确的利用吊耳的吊装方式阀门位置卡麦隆球阀可安装在任何位置,阀门的任何一端均可作为上游端。
阀球的保护----------------------------------------------------------------------------------警告：在安装阀门时阀球应保持在全开位，否则可能会导致阀门的损坏。
----------------------------------------------------------------------------------如果在阀门安装时，阀球必须保持在关位，请将暴露在外的阀球表面涂上油脂。
这样可保护阀球不被飞溅的焊渣损坏。
----------------------------------------------------------------------------------警告：请勿长时间将阀门放置在半开位状态。
----------------------------------------------------------------------------------警告：对没加袖管的对焊连接端阀门，请切勿在阀球关位安装阀门。
----------------------------------------------------------------------------------焊接说明：在预热、焊接或热应力释放时，距焊缝3”(75毫米)以外阀体上的任何点处温度均不能超过400°F （200°C 〕。
请用测温色笔检验温度。
在把卡麦隆T32全焊接球阀最终焊接在管线之前，应用1”宽的保护带盖上阀门密封自三点钟至九点钟区域（阀球与阀座之间的密封和阀座与端部之间的密封〕。
这样有助于防止任何杂质落入这个区域。
在开工或试压之前，管线系统应通球清除杂质。
3水压测试安装卡麦隆T32全焊接阀门的管线系统进行静压测试时，请遵循以下步骤以避免造成阀门内密封面和阀座密封的损坏。
1.当向管线系统加入试验介质时,阀门应处于全开位,这样可将管线中的碎屑通过阀球通径冲刷出管线。
2.一旦管线吹扫完毕并向系统中充满试验介质，球阀应置于中间位置（约离全开位10º的位置〕。
这样试验介质即可流入阀腔。
3.这时阀门已做好试压的准备。
4.完成静压试验后，在将试验介质从管线系统中排除之前，应把阀门返回全开位。
阀腔中试验介质可通过阀体侧底部的排污口排出阀外。
5.一旦阀门及管线系统完成通球清管并注入产品，阀门应移至半开位（约离全开位10º的位置）。
阀腔中存留的剩余试验介质应通过阀体下部分的排放口放空。
如果阀门有阀杆加长管，排放口应设置在延长管的顶部之上装配法兰之下。
6.打开阀体排放口将使得截留在阀腔中的试验介质流出来。
将排放口保持在开位直至所有试验介质通过排放口排净。
7.关闭排放口并将阀门转向全开位或需要操作的位置。
8.阀座腔应注入工厂批准的阀门清洗液以清除任何滞留的试验介质。
请参阅第7页的阀座日常清洗有关内容。
安装齿轮箱/执行器:请按照以下说明安装阀门齿轮箱或执行器。
请注意以下说明仅针对标准设计的齿轮箱和执行器而言。
对每个具体设计的齿轮箱或执行器的安装说明，请咨询齿轮箱或执行器生产厂家。
1.确认阀门已处于全开或全关位置及执行器适配的位置。
2.根据阀杆及齿轮箱/执行器安装工具的不同,执行器有多个安装位置是可能的。
如果是这种情况，应首先确定客户希望的手轮或执行器控制盘的方位，然后一次进行安装。
（推荐在阀杆表面涂抹一层薄的润滑脂来防止卡涩。
〕3.一旦操作器（执行器〕安装完毕，应用螺栓固定执行器。
如果与螺栓孔没有对齐，请轻轻打开或关闭执行器直至与阀门适配法兰相匹配。
如果不能操作执行器，应完成设定限位器的步骤2、3。
4.然后应按下节内容进行限位器设定。
设定限位器带有限位器的齿轮操作器1.确认旋转阀门至全开或全关位置不会影响管线的正常操作。
2.松动开位或关位限位螺母。
3.逆时针旋转限位螺栓以增大齿轮行程。
4.将阀门旋转至全开位。
5.通过阀杆位置观察孔观察确认阀门位置。
（请参考第6页中开或关位观察孔的情况）。
6.顺时针转动开位限位螺栓直至旋转不动，然后拧紧紧固螺母。
如果限位螺栓不转动，则应重复步骤3、4。
7.设定关位限位时，完成步骤3-6，然后旋转阀门至关位并利用关位限位。
图5–典型的带限位器的齿轮箱41旋转页片式执行器（类型4Bar ）1.确认操作阀门至全开位或全关位不会影响管线正常操作2.松开开位和关位行程限位锁紧螺母3.顺时针调整限位螺丝以增大行程4.如果执行器配备有手动操作装置，使用手动操作装置操作执行器到全开的位置5.通过阀杆位置观察孔观察确认阀门位置。
（请参看地6页中开或关位观察孔的情况）6.逆时针调整限位螺丝直到锁紧螺母上紧警告：一旦限位触碰到叶片就停止旋转螺丝，否则将使阀门失去限位7.如果限位螺丝无法调整则重复第3、4步8.重复步骤3-6设定关闭限位，保证阀门处于全关位并达到行程限位点拨叉式执行器1.确认操作阀门至全开位或全关位不会影响管线正常操作.2.全开执行器，松开开位和关位行程调节杆的锁紧螺母。
3.逆时针调整限位螺丝以增大活塞行程。
4.如果执行器配备有手动操作装置,使用该装置操作阀门到全开的位置。
5.通过阀杆位置观察孔观察确认阀门位置。
（请参看地6页中开或关位观察孔的情况）。
6.逆时针调整限位螺丝直到锁紧螺母上紧。
警告：一旦限位触碰到叶片就停止旋转紧螺丝，否则将使阀门失去限位7.如果限位螺丝无法调整则重复第3、4步8.重复步骤3-6设定关闭限位，保证阀门处于全关位并达到行程限位点图7–拨叉式执行器5图6-旋转页片式执行器对3”及以上阀杆尺寸的的阀门,当把管塞和呼吸塞从适配法兰上移去,即可观察到与阀门限位有关的键轴限位的位置。
当在开位观察孔中观察到键轴限位与阀位限位相重叠时，阀门处于全开位。
当在关位观察孔中观察到键轴限位与阀位限位相重叠时，阀门处于全关位。
图8表示了3”尺寸阀杆的阀门观察孔的位置,图9表示了4”及以上尺寸阀杆的阀门观察孔的位置。
图8-3”尺寸阀杆的阀门观察孔的位置图中表示为开位图9-4”及以上尺寸阀杆的阀门观察孔的位置图中表示为开位操作时间快速操作时间快速打开或关闭阀门会导致阀门的扭距负荷。
因此有必要限定阀门的操作时间以保护阀门不受过应力的损坏。
用以下公式计算的时间可安全的操作阀门：快速操作时间＝阀球公称尺寸/2如果需要更快速的操作阀门,请咨询当地的卡麦隆阀门与计量集团代表处。
最长操作时间在操作阀门的过程中,阀座表面是暴露在外的。
为了减少阀座表面暴露在外的时间，卡麦隆阀门与计量集团推荐以下最长操作时间如下最长操作时间=5X阀门公称球口尺寸(例如:每英尺公称球口尺寸用一分钟)时间单位为秒,球口尺寸单位为英寸。
警告：不按以上规定操作阀门会导致阀门损坏。
维护卡麦隆T32全焊接球阀只需最少的维护。
为了延长阀门寿命，请遵照第6页和7页的步骤对阀门进行维护。
:61双关断带排放无论阀门处于开或关位，上下游压力均可通过阀座环与阀腔隔离。
阀腔可通过阀体排放口放空或排放。
当关断和排放阀门时，请遵照以下步骤进行：警告：确保穿上合适的安全服装，并遵循客户的安全守则。
否则可能会伤害本人或他人。
1.卡麦隆阀门排放塞有一或两个泄放口。
请注意它们的方位。
阀门及排放塞内部的任何碎屑均将以高速泄放而出。
2.如有必要,可通过紧固排放塞来改变泄放口的方位。
3.当阀门处于全开或全关位时，可打开排放塞。
