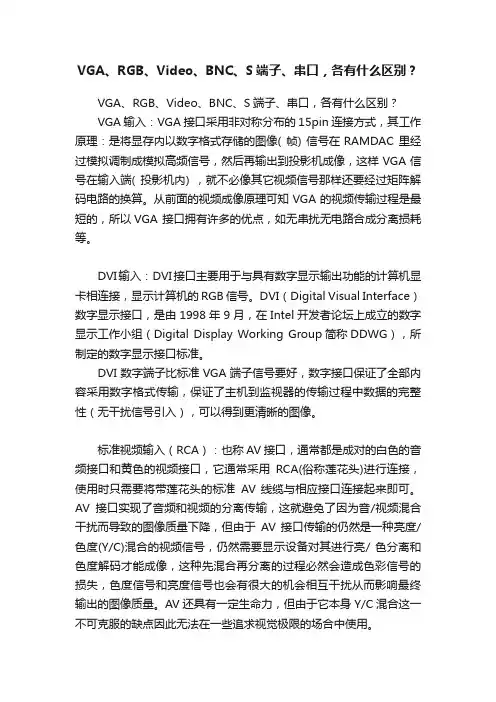

AV、VGA、RGB信号解析区别

• RGB矩阵切换器的应用
• 所有需要对计算机显示信号（或其他分量）进行选择 /切换的场合，如：多媒体指挥、调度中心，多媒体 会议室，显示/监视，多媒体教学，游戏娱乐等
• 例：游戏娱乐
电玩比赛：参赛方的各台计算机信号经过VGA分配 器（一路到本地显示器）引到VGA矩阵切换器，将选 手的个人画面切换到休息厅供参观者和拉拉队观赏
Liwei
2.3 DVI分配器
功能： 一路DVI-D型接口输入， 多路DVI-D型接口输出
应用：1.作为正常的信号分配器，同时解决多路信号的“同步” 2.由于DVI信号带宽太宽，传输距离很短（一般在五米左右），
因此在长距离传输时需要进行“桥接”，即将高速串行信号传换 为并行信号，整形后再转为串行信号，以提高驱动能力。
（BNC），音频接口（RCA）等接口，并可根据需要定制
Liwei
如何选择设备
设备的选择：
1 满足实际使用要求，如带宽等指标 2 适用性强的产品 3 宁可牺牲指标，也要强调可靠性：系统核心设备，出问题是全局性的
国内外厂家的主要差距：
1 中低端产品的性能相当，高端产品有差距 2 产品的工艺水平有差距 3 产品的设计理念有差距
4 可靠性，稳定性，适用性有差距
厂家的选择：
1 厂家的历史：是工程产品，非实验室产品，有成熟期，历史长的厂家产品应 该更成熟 2 自主研发能力：真的能够明白原理，保障产品的改进与技术服务 3 技术指标可信； 4 业界评价。
Liwei
问题解答
有何问题？ Q？： A：
Liwei
谢谢！！！
Liwei
Liwei
AV显示应用环境相关
• 显示及辅助显示系统 • 扩声系统 • 信号切换 • 计算机信息网络 • 监控系统 • 中央控制系统 • 存储系统
拼接显示系统构成
✓投影单元组合墙 ✓图像拼接控制器 ✓大屏幕显示系统管理软件 ✓信号切换传输设备
(RGB矩阵、VIDEO矩阵、分配器等)
Liwei
一路DVI信号输入，一路模拟RGBHV或RGBS或RGsBBiblioteka Baidu出。输入 DVI-D型接口,输出15HD型接口。
Liwei
• DVI 格式应用 …
Liwei
5、视频与VGA信号的合成
• SCALER：分辨率转换,如1024转换为1280等 • 同步（无缝）切换：
原理：接到切换指令后，原VGA信号先冻结，待新 的输入信号锁相稳定后再替换画面,延迟1秒左右
Liwei
Liwei
• AV系列切换器的功能是
• 在多路（M路）视、音频信号中选择多路（N路）输出，形成矩 阵结构；完成场逆程切换
• 支持多种信号格式：CVBS、单声道、多声道、平衡/非平衡等 • 支持多种制式：PAL、NTSC、SECAM • 支持：单视频、单音频、视音频同步操作 • 支持手动/计算机控制，备有RS-232接口 • 支持24小时连续运行 • 支持断电现场保护
Liwei
产品及其应用：
常见产品种类:
1.切换器/矩阵切换器 2.分 配 器 3.传输类产品 4.转换类产品 5.合成类产品 6.接口类产品 7.控制类产品 8.其它
Liwei
产品及其应用：
切换器分类：
1.1 VGA信号宽带矩阵切换器； 1.2 AV信号视音频矩阵切换器； 1.3 VGA信号与AV信号混装切换器； 1.4 监控类视音频切换器：指标略低； 1.5 DVI信号切换器；
Liwei
Liwei
4、 转换类产品
4.1 T V →VGA：Video转VGA 复合视频（BNC接口）/YC分量视频（S端子）转换为宽带
VGA信号，15HD/5BNC接口。支持分辨率800*600 1024*768， 多种刷新频率。 4.2 VGA→DVI-D：模拟带宽80MHZ
一路RGBHV或RGBS信号输入（15HD ）和一个数字输入口 （DVI-D，可做直通）一路DVI信号输出（DVI-D）。 4.3 DVI -D→VGA：模拟带宽80MHZ
• 视频与VGA信号的混编：类似图形控制器，可完成 多个视频信号和VGA信号的混合编辑拼图(视频和VGA信 号的多画面合成),目前可在视频底图上开VGA窗口,或在 VGA底图上开视频窗口
Liwei
6、接口类产品
• 多媒体桌面接口盒MTI（Multi-Table Interface): 可包含：电源，电话，网口，VGA接口，3.5立体声插头，视频接口
*3.完成与上级设备的通讯，可进行通讯协议的“屏蔽”
Liwei
3、传输类产品
3.1 电缆传输； 3.2 网线传输； 3.3 光纤传输及其它；
Liwei
3.1 电缆传输长线驱动器
3.1.1 VGA信号长线驱动器
宽带长线驱动补偿分配器。1路15HD入或 5BNC入，1路15HD监视口出（无补偿）；1路 15HD+ 1路5BNC出，4、8或16级补偿驱动。相 位校正。
性能：用超5类线，可保证100m时75MHz（最大提升）和 95MHz的带宽 （不提升）,以1024*768为例，100-150m效果可接受
问题：四对双绞线不等长,长度差1%左右,要考虑长度补偿 优点：易于布线，或利用原综合布线 缺点：短距离时成本高；长距离时带宽不够，效果一般
3.3 光纤传输及其它
3.1.2 视频信号长线驱动器
视频长线驱动补偿分配器。每组为：1路 视频BNC接口入，1路视频BNC接口出（无补偿） ＋1路视频BNC接口出，增益、频响、同步校 正补偿。
Liwei
3.2 VGA信号网线传输
原理:将R,G,B,H,V信号组合后便为平衡方式,利用4对双绞线传输；
功能：一个发送器：15HD型输入接口，RJ45型输出接口；一个接收器： RJ45型输入接口；15HD型+5BNC型输出接口。
• 解决超长距离（公里）的VGA信号传输 单模光纤0.5dB/KM，价格比电缆便宜
• 多模光纤可达到公里级 • 单模光纤可达到20公里以上 • 核心采用数字（DVI）方式；采用接口组合：
模拟入，数字出 数字入，数字出 模拟入，模拟出 数字入，模拟出 • 同时解决DVI的远程传输，在五十米以上比电缆便宜
Liwei
1.5 DVI信号切换器
应用：完成DVI信号的切换，完成由PC机
的DVI出口到图形控制器或投影机DVI入 口的连接，实现全数字的传输
Liwei
2、分配器
2.1 RGB计算机信号分配器； 2.2 AV视音频信号分配器； 2.3 DVI信号分配器；
Liwei
2.1 RGB系列分配器
功能：
可将1路不同格式的VGA输入信号分 配为多路不同格式的VGA信号输出，为本机 监视器和其它切换器或投影机提供信号， 也可作为信号格式转换器使用。
注：有多种接口形式的分配器，应 根据现场实际使用决定(VGA和5BNC分量）
Liwei
2.2 VAD视音频分配器
功能：
一分多。复合视频BNC接口，音频单（双） 声道RCA接口。
Liwei
• RGB矩阵切换器的功能是什么?
• 在多路（M路）计算机显示信号（VGA或RGB）中选择多 路（N路）输出，形成矩阵结构
• 支持多种信号格式：RGBHV、RGBS、RGsB、VGA、YUV等 • 支持音频的同步/异步操作 • 支持多种分辨率：最高达1600×1200 • 支持手动/计算机控制，备有RS-232接口 • 支持24小时连续运行 • 支持断电现场保护
Liwei
• AV矩阵切换器的应用：
• 存在：单视频，单音频（单声道，双声道，平衡双声道，是 否自带控制面板），视音频切换，根据需要配备
• 根据使用要求，配备不同指标的设备：广播电视部门和视讯 会议场合应选用符合GB14236-93广电标准的设备；监控场合 可降低
• 注意稳定性和适用性
Liwei
1.3 VGA信号与AV信号混装切换器
• Audio、Video、VGA三类信号切换集 成于一体,一个机箱一个控制口 • Audio、Video、VGA信号分别控制， 可完成同步或异步操作 • 带RS-232接口，并提供通讯协议。 • 带断电现场保护功能。
Liwei
1.4 监控类视音频切换器
• 命名方式：同视音频矩阵切换器 • 主要技术指标：略低于GB14236-93 • 复合视频(NTSC、PAL和SECAM等制式)切换。 • 可进行非平衡单声道/立体声音频信号的切换。 • 场逆程切换，支持多路信号源间的无缝切换 • 带断电现场保护功能。 • AV可分控或同时控制。
