一级焊缝双面熔透焊陕西西安康长波一级焊缝就是要求全熔透焊缝，所谓全熔透就是要开坡口，开坡口可以采用坡口机、碳弧气刨、半自动气割机等等，坡口的形式决定于板厚，6毫米以下开单面坡口即可，6毫米以上开双面坡口可减少焊接变形，如果是工地的现场焊缝，一般情况下是单面坡口，坡口下加垫板。
开完坡口后要将坡口上的挂渣、油污、尘土、浮锈等清理干净。
之后根据被焊钢材的材质和厚度，选择电焊机、焊条、焊丝和焊剂，如果被焊钢材是Q235B则采用J422焊条或H08A焊丝。
如果被焊钢材是Q345B,则采用J506焊条或H10M n2焊丝。
J506电焊条需要进行预热，预热的温度是300度，2个小时，之后在100度的保温桶内进行保温，随取随用。
之后进行焊接，开始最好用二氧化碳气体保护焊进行打底焊和多层多道焊，可以省去清理焊渣、避免夹渣、焊接变形还小。
最后用焊条电弧焊或埋弧焊进行照面焊，因为这两种焊接焊缝成型美观。
最后进行无损探伤，探伤不合格还要抛开重焊，直至探伤合格，出具探伤报告。
钢板对接全熔透焊缝坡口形式注：1、钢板对接焊缝为一、二级全熔透焊缝，焊接完成后应在自然冷却的状态下（约4小时）进行UT检查。
班组应填写“UT报检单”报质检部UT人员到场检验合格后方可转入下道工序。
2、钢板对接的坡口形式按以上要求执行。
3、拼接时注意做好反变形处理。
定位焊间距为300~400mm，定位焊长度：15~20mm。
4、焊接前应用同等厚度的钢板作为引、熄板，收弧板尺寸为：80*80mm，起收弧长度保证在50mm。
5、焊剂应经烘焙后方可使用。
6、钢板厚度大于40mm以上的厚板，施焊前应做好焊前预热（80~1200C），焊后保温（200~2500C）7、一级焊缝不允许存在根部未焊透，二级焊缝允许存在少量的未焊透。
两者之间受力性能明显差异，重要部件是不允许二级焊缝的二级焊缝相关要求一、对接焊缝中一级、二级焊缝其主要区别是什么？GB50205-2001《钢结构工程施工质量验收规范》表5.2.4对此有明确的说明，一级要求探伤比例为100%，而二级探伤比例要求为20%。
焊接外观质量等级分等标准
1．适用范围本标准适用于公司工程机械结构件焊接部分的外观检验。
2．适用范围的限制1）本标准只做为焊接部位肉眼检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。
但是，无损检测中表面浸透探伤也可适用本标准。
2）本标准检查项目中，对图纸中明确规定的缺陷，应满足图纸要求为原则。
3）图纸中未注焊接符号处，多余进行焊接的，原则上不允许。
4）对重复缺陷的判定参考3.17）项检查项目5）对超出检查标准的焊接缺陷，应进行必要的返修，返修结束后重新进行检查。
3．焊接部外观检查项目1）焊角尺寸（LEG LENGTH）2）咬边（UNDER CUT）3）焊缝表面气孔（BEAD表面BLOW HOLE）4）焊瘤（OVER LAP）5）未焊透6）背面余高（烧穿：BURN THROUGH）7）未熔合8）裂纹（CRACK）9）弧坑（CRATER）10）焊缝连接11）电弧损伤（ARC STRIKE）12）焊缝形状13）焊脚不对称14）飞溅（SPATTER）15）连接部错边16）漏焊17）重复缺陷18）焊缝打磨4．检查标准1）焊脚尺寸a．图纸标有焊脚尺寸的焊脚尺寸公差：SPEC：+25.0%0.0%（例：焊脚为10mm时，允许值为10~12.5mm，焊脚尺寸不允许有负公差）——上述公差的情况对b项同样适用。
b．图纸未注焊脚尺寸时（单位：mm）——焊缝表面连续出现的线状或群集状气孔，与它的大小和数量无关，均判为不合格。
——点焊及弧坑气孔根据上述基准检查，对焊接下一到工序带来障碍时，不允许。
4）焊瘤（OVERLAP）5）末焊透——适用外观上可以进行检查的角焊缝及对接焊焊缝末端部位（单位mm）7）末熔合——适用于，从外观上可以检查的部位——由于母材分层引起的也适用本标准9）弧坑——弧坑裂纹不允许，需要返修10）焊缝连接12）焊缝形状——适用于图纸中标注的等角焊缝14）飞溅15）错边——与部位无关，均判为不合格。
焊缝等级分类及无损检测要求
焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3 三级焊缝的外观质量应符合下表有关规定设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。

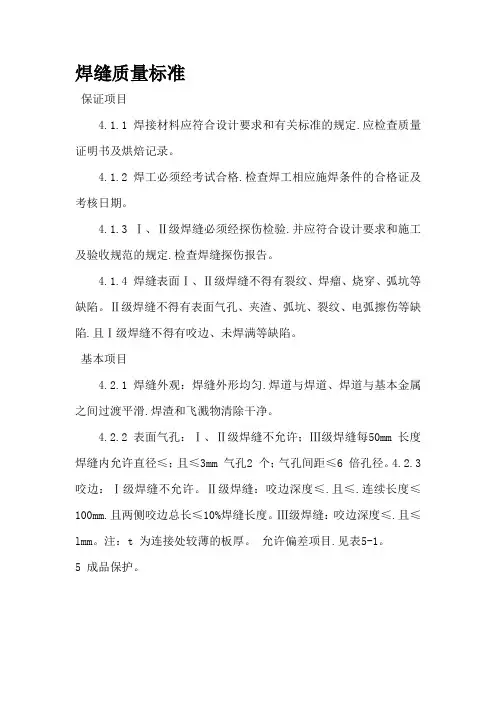

焊缝质量标准和焊缝等级分类
焊缝质量标准保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定.应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格.检查焊工相应施焊条件的合格证及考核日期。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验.并应符合设计要求和施工及验收规范的规定.检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷.且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
基本项目4.2.1 焊缝外观：焊缝外形均匀.焊道与焊道、焊道与基本金属之间过渡平滑.焊渣和飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3 咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤.且≤.连续长度≤100mm.且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤.且≤lmm。
注：t 为连接处较薄的板厚。
允许偏差项目.见表5-1。
5 成品保护。
焊后不准撞砸接头.不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
不准随意在焊缝外母材上引弧。
各种构件校正好之后方可施焊.并不得随意移动垫铁和卡具.以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后.方可进行下道隐蔽工序。
低温焊接不准立即清渣.应等焊缝降温后进行。
6 应注意的质量问题尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足.中心线偏移.弯折等偏差.应严格控制焊接部位的相对位置尺寸.合格后方准焊接.焊接时精心操作。
焊缝裂纹：为防止裂纹产生.应选择适合的焊接工艺参数和施焊程序.避免用大电流.不要突然熄火.焊缝接头应搭10～15mm.焊接中木允许搬动、敲击焊件。
表面气孔：焊条按规定的温度和时间进行烘焙.焊接区域必须清理干净.焊接过程中选择适当的焊接电流.降低焊接速度.使熔池中的气体完全逸出。
焊缝夹渣：多层施焊应层层将焊渣清除干净.操作中应运条正确.弧长适当。
焊缝质量标准和焊缝等级分类
焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。
4.2.3咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。
注：t 为连接处较薄的板厚。
4.3 允许偏差项目，见表5-1。
5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
5.2 不准随意在焊缝外母材上引弧。
5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
5.4 低温焊接不准立即清渣，应等焊缝降温后进行。
6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。
6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
焊缝等级

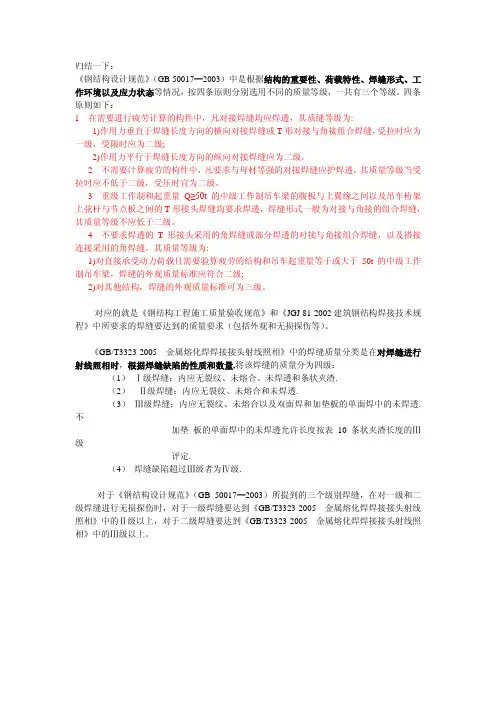

归结一下：《钢结构设计规范》（GB 50017━2003）中是根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按四条原则分别选用不同的质量等级，一共有三个等级。

四条原则如下：1在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质缝等级为:1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受限时应为二级;2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2不需要汁算疲劳的构件中，凡要求与母材等强的对接焊缝应护焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。
3重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。
4不要求焊透的T形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为:1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级;2)对其他结构，焊缝的外观质量标准可为三级。
对应的就是《钢结构工程施工质量验收规范》和《JGJ 81-2002建筑钢结构焊接技术规程》中所要求的焊缝要达到的质量要求（包括外观和无损探伤等）。
《GB/T3323-2005金属熔化焊焊接接头射线照相》中的焊缝质量分类是在对焊缝进行射线照相时，根据焊缝缺陷的性质和数量,将该焊缝的质量分为四级：（1）Ⅰ级焊缝：内应无裂纹、未熔合、未焊透和条状夹渣.（2）Ⅱ级焊缝：内应无裂纹、未熔合和未焊透.（3）Ⅲ级焊缝：内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透.不加垫板的单面焊中的未焊透允许长度按表10条状夹渣长度的Ⅲ级评定.（4）焊缝缺陷超过Ⅲ级者为Ⅳ级.对于《钢结构设计规范》（GB 50017━2003）所提到的三个级别焊缝，在对一级和二级焊缝进行无损探伤时，对于一级焊缝要达到《GB/T3323-2005金属熔化焊焊接接头射线照相》中的Ⅱ级以上，对于二级焊缝要达到《GB/T3323-2005金属熔化焊焊接接头射线照相》中的Ⅲ级以上。
