M12防爆插头,M12防爆连接器,M12金属防爆插头
M12现场接线连接器4芯B-Code
KYF12J4ZT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4ZT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4ZT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4ZT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4WT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4WT-NC(4-6).B √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12J4WT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding KYF12K4WT-NC(4-6).B.PB √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：B-Coding

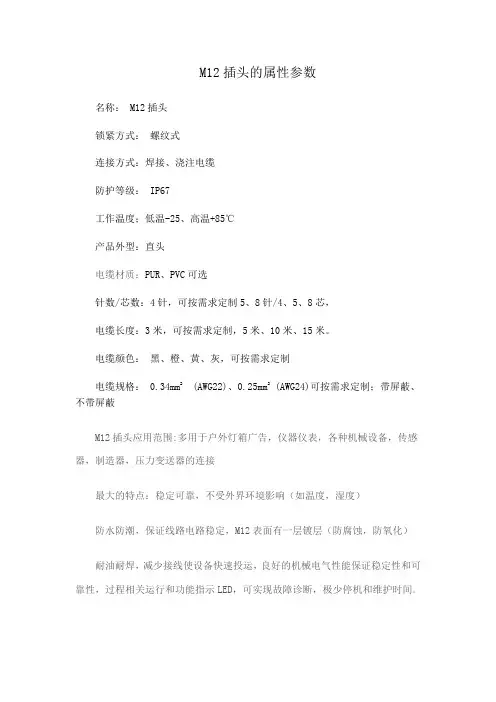

M12插头的属性参数
M12插头的属性参数
名称： M12插头
锁紧方式：螺纹式
连接方式：焊接、浇注电缆
防护等级： IP67
工作温度；低温-25、高温+85℃
产品外型：直头
电缆材质：PUR、PVC可选
针数/芯数：4针，可按需求定制5、8针/4、5、8芯，
电缆长度：3米，可按需求定制，5米、10米、15米。
电缆颜色：黑、橙、黄、灰，可按需求定制
电缆规格： 0.34mm2(AWG22)、0.25mm2 (AWG24)可按需求定制；带屏蔽、不带屏蔽
M12插头应用范围:多用于户外灯箱广告，仪器仪表，各种机械设备，传感器，制造器，压力变送器的连接
最大的特点：稳定可靠，不受外界环境影响（如温度，湿度）
防水防潮，保证线路电路稳定，M12表面有一层镀层（防腐蚀，防氧化）
耐油耐焊，减少接线使设备快速投运，良好的机械电气性能保证稳定性和可靠性，过程相关运行和功能指示LED，可实现故障诊断，极少停机和维护时间。
M12连接器国产防水插头
尺寸示意图
M12连接器具有以下几点优势
极强的耐酸，耐碱，化学清洗剂/试剂性能
耐焊接花火，抗频繁的扭转，弯折 耐油污，冷却液，润滑剂等
寿命长，减少停机和维护时间
带屏蔽连接器有良好的防电磁干扰性能
M12连接器系列及其他系列
谢谢您的观看！
M12连接器
——直头、弯头区别
弯母头、弯公头（颜色可定制）ຫໍສະໝຸດ 直母头、直公头（颜色可定制）
M12连接器材质和种类
M12 连接螺纹规格尺寸为M12*1 种类有4/5/8针、4/5/8孔
材料使用尼龙PVC、PUR
防水等级IP67 耐寒耐高温-25℃至+85℃
防插错编码A型B型D型
M12连接器
国产防水插头
连接器应用在什么领域？
连接器广泛应用于传感器、检测仪器、电子仪器仪
表、电子机械、通讯、航空、航海、计算机、LED 灯、汽车、工程机械、机电、石油勘测、传输控制 系统、电工电气系统、工业自动化等领域。
M12连接器——5芯直公头（插针）
M12连接器——5芯直母头（插孔）

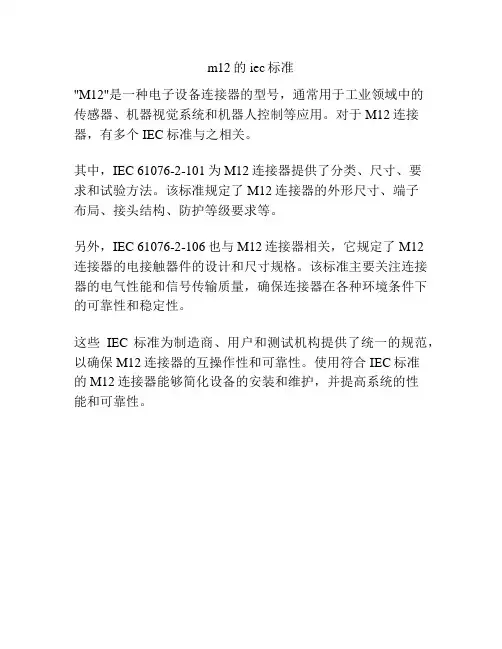

m12的iec标准
m12的iec标准
"M12"是一种电子设备连接器的型号，通常用于工业领域中的
传感器、机器视觉系统和机器人控制等应用。
对于M12连接器，有多个IEC标准与之相关。
其中，IEC 61076-2-101为M12连接器提供了分类、尺寸、要
求和试验方法。
该标准规定了M12连接器的外形尺寸、端子
布局、接头结构、防护等级要求等。
另外，IEC 61076-2-106也与M12连接器相关，它规定了M12
连接器的电接触器件的设计和尺寸规格。
该标准主要关注连接器的电气性能和信号传输质量，确保连接器在各种环境条件下的可靠性和稳定性。
这些IEC标准为制造商、用户和测试机构提供了统一的规范，以确保M12连接器的互操作性和可靠性。
使用符合IEC标准
的M12连接器能够简化设备的安装和维护，并提高系统的性
能和可靠性。
M12现场接线连接器12芯A-Code
M12 现场接线连接器 12 芯 A-Code
KYF12流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12ZT-NC(4-6).Q √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J12ZT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12ZT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J12WT-NC(4-6).Q √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12WT-NC(4-6).Q √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J12WT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K12WT-NC(4-6).Q.PB √防护等级：IP67 √电流等级：1A √电压等级：24V √接线方式：螺丝压紧/焊接 √芯数：12 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding
M12以太网连接器 8PIN X型直式插座连接器
M12以太网连接器8PIN X型直式插座连接器详细介绍M12连接器X-coding千兆以太网插头，X编码线端插头，M12圆形连接器X型以太网插头，X-coding全金属以太网M12工业连接器，千兆以太网接口X-coding圆形型M12连接器，X键位M12圆形连接器X-coding连接器千兆以太网插头，X编码接插件广泛应用于工业自动化、轨道交通、船舶及新能源等领域，产品种类涵盖：成型带线式、组装式、面板式等结构，机械防呆接口有A、B、D、X等类型、防护等级可达IP67、IP68、IP69K，有屏蔽结构可选。
X-coding连接器千兆以太网插头，X编码接插件产品型号：X-coding2米型号：X-KYF12J8ZT-L2MX-coding5米型号：X-KYF12J8ZT-L5MX-coding10米型号：X-KYF12J8ZT-L10MX-coding不带线金属插头型号：X-KYF12J8ZT-NC.PBM12以太网连接器8PIN X型直式插座X-coding连接器千兆以太网插头，X编码接插件是一种符合IEC61076-2-109的千兆以太网的插塞式连接器。
高传输速率可达到10GB/s。
该连接器能达到较高的机械性能和电子强度，因此非常适用于恶劣的工业环境。
在插入状态下，也适用于IP67的防护。
出色的360°屏蔽确保了高效的电磁兼容干扰和安全可靠的连接，以便达到无故障的数据传输。
PNO用户组织已将X型编码M12插塞式连接器正式编入其布线手册。
M12以太网连接器8PIN X型直式插座连接器M12连接器特点1，执行标准：IEC61076-2-1012，防护等级：IP65/67/68/69K3，芯数：3.4.5.6.8.12.17芯供选择4，PCB型、焊板型、电路板型、焊接型、焊线型、带线型、压接型、锁螺丝型5，A/B/D/X-Coding工业接口防呆类型、注塑成型式、组装式、面板式、转接器、分支器、终端器、带LED灯式等类型6，螺纹锁紧式7，线材外皮PVC、PUR可选8，Profibus、DeviceNet、CAN-BUS（线径OD可达10mm）线材使用，以及客制化尾部处理。
m12接口标准
m12接口标准M12接口标准是一种常用于工业领域的连接器接口标准。
它由国际电工委员会（IEC）制定，并广泛应用于各种工业设备、传感器、仪器仪表等设备的连接中。
M12接口标准有助于提供稳定可靠的数据传输和电力供应。
首先，M12接口标准主要用于连接器和插座。
它的设计特点包括：圆形形状、固定螺纹连接、金属外壳、防护等级高、可靠密封等。
M12接口通常采用4、5、8、12或者其他针脚数量，根据具体需求选择合适的连接器型号。
这种设计可确保连接器在恶劣环境下也能正常工作，如尘土、水、油、振动、冲击等。
其次，M12接口标准的引导设计使得插拔过程简单快捷。
它们通常具有圆形的外形，具有一致的外径，便于用户辨认和安装。
此外，M12接口标准还包括了防倒插设计，使得插入过程更加可靠，避免插头误插。
再次，M12接口标准在数据传输和电力供应方面都具备高性能能力。
对于数据传输，M12接口标准可以实现高速和可靠的数据传输，包括以太网、Profibus、CANopen、设备级环形网络等。
对于电力供应，M12接口标准可以支持不同电压和电流需求，例如24V DC、48V DC、230V AC等。
另外，M12接口标准还具备一些重要的特性，如防护等级。
根据IEC 60529标准，M12接口标准可以提供IP67和IP68等级的防护能力，可在恶劣环境中保护连接器免受尘埃和水的侵入。
这使得M12接口标准非常适合应用于户外、潮湿或者污染的工作环境。
除了上述主要特点之外，M12接口标准还有其他的一些优点。
例如，它具有广泛的应用领域，可用于各种工业设备、机器人、自动化系统、工艺控制、仪表仪器等设备连接。
此外，由于M12接口标准属于国际标准，因此它具有全球互通性和互操作性，用户可以方便地购买和替换连接器。
综上所述，M12接口标准是一种可靠、高性能的连接器接口标准，广泛应用于各个工业领域。
它的设计特点包括固定螺纹连接、金属外壳、防护等级高等。
M12接口标准在数据传输和电力供应方面具有高性能能力，并支持各种应用领域。
M12插件应用与介绍
M12插件
M12插件又名M12连接器，是由广州市跃国电子主要生产，分为带电缆和不带电缆的芯数：4/5/8 符合ROHS标准的电子插件。
M12插头概述
M12插头有针式和孔式的，螺钉连接，外壳防护等级IP67，同时也分直头和弯头。
应用领域
M12插头产品适用：户外灯箱，建筑机械，钢铁生产设备，电力设备，矿山机械，轮船机械，汽车设备，生产自动设备，温度传感器，液压机床，传感器，电磁阀，仪器仪表，压力变送器。
现场总线用AS-I分线盒及分线盒用连接器(航空插头)，压力变送器、电磁阀、编码器、机械设备使用的方型、圆型连接器。
m12接口标准
m12接口标准
M12接口标准是一种常用的圆形连接器接口标准，主要用于传输
电气信号和数据信号。
它通常应用于工业自动化、机械设备、传感器、电子设备等领域。
M12接口标准有多种类型，包括4针和5针的版本。
其中，4针
版本主要用于传输电源信号，适用于一些简单的连接需求；5针版本除了具备4针版本的功能外，还可以传输模拟信号，适用于一些需要传
输更复杂信号的应用。
M12接口标准具有以下特点：
1. 防护性能强：它采用了螺纹连接方式，可以提供可靠的防水、防尘
和抗振能力，适应各种恶劣的工作环境。
2. 传输速率高：它可以支持高速数据传输，达到几百兆每秒的传输速率，适应了现代工业自动化的要求。
3. 可靠性高：M12接口使用了金属外壳和插针，具有良好的耐腐蚀性
和机械强度，保证了长时间稳定的连接性能。
4. 安装方便：M12接口采用螺纹连接，插拔方便，可靠性高，不需要
使用特殊工具。
总的来说，M12接口标准是一种常用的工业连接器标准，具有良
好的防护性能、传输速率和可靠性，广泛应用于工业自动化等领域。
以太网m12插座1
以太网M12插座
中文名称：以太网M12插座
英文名称：M12socket
产品定义：以太网M12插座是一个M12连接器插座，用于面板、柜体前（后）等固定安装插座。
以太网M12插座标准M12*1螺纹旋紧，连接方式为焊接、带导线连接，插头外壳为黄铜/铸锌镀镍，插头针体为PA，触点表面为Au，工作温度-25℃~85℃，产品针数4针、5针、8针或芯数为4孔、5孔、8孔，防护等级已达IP67，产品已通过ROHS、CE标准认证。
应用领域：工程机械、汽车零部件生产线、电工电气系统、仪器仪表、矿产、石油天然气钻井防腐工程风能与太阳能、自来水工程、电站变电站、地铁机场、自控设备、自动化系统工程等众多领域。
满足用户需要，超越顾客需求，是跃国电子的服务基准。
M12类连接器安装步骤
M12类连接器操作步骤
1、识别
a、传感器自带的一般为M12公针插座，如下图所示，在内壁上有一个突起，此类设计为“防呆”。
b、线束端一般配置M12母针插头，在内壁上也会有一个对应的凹点，是为对应的“防呆”。
2、在连接时，必须先使得线束、传感器两端的“防呆”对应准确；
3、按紧，对准插头后，只需稍微用力，就可以使得插头和插座初步啮合；之后再顺时针拧紧螺帽；
4、拆卸，M12类接插件有放松设计，类似目前大部分药瓶盖子结构。
在拆卸时，依然需要先施加一定压力，同时逆时针旋转螺母，才能成功拆卸。
注意：在插头和插座分离后，必须采取妥善的防护措施，防止两端进
水。
现场可使用护套或塑料布进行保护。
轴销传感器在拆卸后，必须
放置在干燥的地方。
在货运时，也必须使用足够避震泡沫进行保护！。
M12电缆组件,M12电缆插头
M12电缆组件，M12电缆插头，M12带线插头插座传感器电缆连接器，连接螺纹M12X1，一端孔式直头，另一端散线，PVC 或PUR 电缆，电缆外皮黑色、灰色、橙色、蓝色、黄色等。
传感器电缆连接器，连接螺纹M12X1，一端孔式90°弯头，另一端散线，PVC 或PUR 电缆，电缆外皮黑色、灰色、橙色、蓝色、黄色等。
M12插座系列产品：M12航空插座，M12防水插座，M12工业插座，M12传感器插座，M12不带线插座，M12带线插座，M12面板插座，M12-PCB板插座，M12嵌入式插座，M12板前安装插座，M12板后安装插座，M12法兰插座，M12六方法兰插座，M12圆法兰插座，M12扁法兰插座，M12四方法兰插座，M12圆形插座，M12方形插座，M12菱形插座，M12带台阶插座，M12带双圆爪插座，M12带定位钉插座，M12屏蔽脚插座，M12圆柱脚插座，M12焊杯脚插座，M12弯角插座，M12焊线式插座，M12连接器插座，以太网M12法兰插座，M12工业相机插座，M12信号法兰插座，M12电缆组件，M12电缆组件带线插座，M12电缆插头插座，M12-3芯插座，M12-3针插座，M12-3孔插座，M12-4芯插座，M12-4针插座，M12-4孔插座，M12-5芯插座，M12-5针插座，M12-5孔插座，M12-6芯插座，M12-6针插座，M12-6孔插座，M12-8芯插座，M12-8针插座，M12-8孔插座，M12-12芯插座，M12-12针插座，M12-12孔插座，M12插座接插件，M12母插座，M12公插座，M12针型插座，M12孔型插座，M12传感器连接器插座，M12带电缆插座，M12插座价格，M12插座质量可靠，M12插座批发，M12插座图片，coflyM12插座，上海M12插座，北京M12插座，广州M12插座，天津M12插座，福州M12插座，M12信号插座，M12带安装孔插座，M12针型带线插座，M12孔型带线插座，M12-PG9插座，M12安装螺纹PG9插座，M12-PG9板前安装插座，M12工控面板插座，M12母头度PCB板插座，M12安装螺纹M12*1插座，M12安装螺纹M16*1.5插座，M12安装螺纹M15*1插座，M12安装螺纹M20*1.5插座，M12安装螺纹G1/2插座，M12安装螺纹1/4NPT插座，M12耐高温插座，M12耐高温密封式针型插座，M12快速插座，M12嵌入式PCB板插座，面板式M12插座，M12插座转RJ45，M12插座3芯-12芯，M12总线插座，M12电路板焊接插座，科迎法M12穿墙插座，M12加长螺纹插座，M12不锈钢插座，M12板前螺母旋紧插座，M12板后螺母旋紧插座，M12黑色插座，M12铜合金插座，M12插芯，M12直接焊接型插座，M12直焊于线路板上型插座，M12菱形带爪插座，M12弯型焊脚插座，M12转RJ45一体式插座，工业交换机M12插座，M12三针三孔插座，M12四针四孔插座，M12五针五孔插座，M12六针六孔插座，M12八针八孔插座，M12十二针十二孔插座，M12各种定制插座。
M12现场接线连接器8芯A-Code
KYF12J8ZT-NC(4-6) √防护等级：IP67 √电流等级：2A √电压等级：30V √接线方式：螺丝压紧/焊接 √芯数：8 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K8ZT-NC(4-6) √防护等级：IP67 √电流等级：2A √电压等级：30V √接线方式：螺丝压紧/焊接 √芯数：8 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J8ZT-NC(4-6).PB √防护等级：IP67 √电流等级：2A √电压等级：30V √接线方式：螺丝压紧/焊接 √芯数：8 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K8ZT-NC(4-6).PB √防护等级：IP67 √电流等级：2A √电压等级：30V √接线方式：螺丝压紧/焊接 √芯数：8 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J8WT-NC(4-6) √防护等级：IP67 √电流等级：2A √电压等级：30V √接线方式：螺丝压紧/焊接 √芯数：8 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12K8WT-NC(4-6) √防护等级：IP67 √电流等级：2A √电压等级：30V √接线方式：螺丝压紧/焊接 √芯数：8 针 黄铜镀金 √适用电缆直径：4mm~6mm √锁紧螺母：黄铜镀镍 √防插错表面：A-Coding KYF12J8WT-NC(4-6).PB √防护等级：IP67 √电流等级：2A √电压等级：30V √接线方式：螺丝压紧/焊接 √芯数：8
防爆插头_精品文档
防爆插头概述防爆插头也被称为爆炸防护插头，是一种特殊设计的电力插头，可用于危险环境中，如易燃易爆气体或粉尘密集的工业场所。
防爆插头的设计旨在防止电火花或电弧引发爆炸。
适用场合防爆插头通常用于石油化工、航天航空、精细化工、油田、船舶、矿山和火药等行业，以及易燃易爆气体和粉尘密集场所。
防爆标准防爆插头必须符合特定的防爆标准，以确保其在危险环境中的安全使用。
使用者应根据当地的安全法规和标准来选择符合要求的防爆插头。
常见的防爆标准有以下几种：•国际防爆认证（IECEx）：IECEx是全球性的防爆认证体系，涵盖了防爆设备的设计、制造、安装和维护。
防爆插头必须符合IECEx认证方可在全球范围内使用。
•欧洲防爆标准（ATEX）：ATEX是欧洲范围内的防爆认证，要求产品符合欧洲联盟的防爆指令。
防爆插头经过ATEX认证可以在欧洲市场上流通和使用。
•美国国家电气制造商协会（NEMA）：NEMA为美国制定了一系列关于电气设备的标准，包括防爆插头。
防爆插头必须符合NEMA标准才能在美国市场上销售和使用。
防爆插头的特点1.防爆性能强：防爆插头的设计采用了特殊的材料和结构，能够有效地隔离电流，防止电火花或电弧引发爆炸。
部分防爆插头还配备了防护罩，进一步增加了安全性。
2.防尘防水：防爆插头通常具有防尘防水的特性，以适应恶劣的工作环境，如矿井、船舶等。
3.耐腐蚀性好：防爆插头的外壳采用耐腐蚀材料制成，能够在腐蚀性环境中长期使用。
4.结构紧凑：防爆插头结构紧凑，体积小巧，便于安装和携带。
5.易于维护：防爆插头的内部结构简单，零部件易于更换和维修。
防爆插头的使用注意事项1.正确安装：使用者应根据插头和插座的类型选择正确的安装方式，确保插头与插座良好接触，并紧固螺钉。
2.定期检查：定期检查防爆插头的外观和内部连接，发现问题应及时修理或更换。
3.防止过载：防爆插头的额定电压和额定电流应符合实际需求，使用者应避免过载使用。
4.防止受潮：防爆插头应远离水源，避免受潮。
M12插头概述
M12插头概述
M12插头，是电子设备中不可缺少的部件，它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。
M12插头，符合欧盟标准的高水准连接器。
具有高信号完整性和极佳的性能。
M12插头种类有带电缆和不带电缆的，电缆长度可根据客户需求定做，如1米、2米、5米、10米等；带电缆和不带电缆的都有公头和母头、直头和弯头，客户可根据需求来选型。
连接方式为螺钉连接，防水等级IP67，质量保证，性价比高。
产品名称:M12型传感器防水连接器，现场自接电缆型，针型孔型，直头弯头(不带电缆) 。
产品芯数：3针3孔、4针4孔、5针5孔、6针6孔、7针7孔、8针8孔、12针12孔。
自接电缆外径：4-6表示配接电缆外径为4-6mm,6-8表示电缆外径为
6-8mm 。
产品结构：连接螺纹M12X1，有直型和90度弯型二种。
3针3孔、4针4孔、5针5孔、8针8孔的连接器，电缆接装方式为电线插入后，用螺钉旋紧即可。
6针6孔、7针7孔、8针8孔、12针12孔的电线接装方式为焊接。
用户自配电缆长度任选。
防护性能：IP67以上。
产符合ROHS环保要求，通过CE环保指令认证。
应用领域：传感器、检测仪器、电子仪器仪表，通讯、航空、电工电气系统、工业自动化等领域。
M12插头目前已成为国际通用的标准电气连接元器件，产品防水、耐寒、耐高温，易安装，接触性好，已在各种复杂恶劣环境正常使用。
参考资料：本文由广州市跃国电子有限公司发表。
转载此文章须经作者同意，并请附上出处(广州市跃国电子有限公司)及本页链接。
传感器连接器M12单端预制连接器航空插头
标准产品：不带指标灯 用户定制要求：电缆尾端或浸锡、或配 RJ45 接头、或配各种接头、热缩管封等 支持总线系统：ProfuBUS、DdeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Intbus、 CANopen、CAN 等工业自动化现场总线通信. 标准为 A 编码、特种为 B 编码、D 编码、X 型、S 型
冲击电压:：2500 V（3-4 芯）1500 V（5 芯） 800 V（8-17 芯）
接触件表面材料：金
位 数：2～17 PIN 接触电阻：≤8mΩ 绝缘电阻≥500MΩ 工作温度范围（运行）：－25℃－+85℃ 防插错编码：A 型、B 型、D 型、X 型、S 型
连接类型：螺纹 M12*1 旋紧 多芯线截面积：0.2、0.25、0.34 等 电缆外径：φ2－φ8 mm 或更大 状态显示:：无 位数颜色分布：棕黑蓝白灰等
17 针 KYF12J17WT－L2M
针型 A 健位
针型 B 健位
针型 D
产品包装：1PCS 适宜量整件包装 产品重量： 产品外观：无明显受伤，无受潮变色
产品名称：M12x1 连接螺纹-180°孔型（带电缆 PUR、PVC 长度 2 米、5 米、或任选） 产品描述： 传感器电缆连接器，连接螺纹 M12x1 单端 180°，另一端散线、电缆材质：PVC、PUR、PVC 屏蔽、PUR 屏蔽、总线电缆、拖链电缆； 电缆颜色：标准黑色，黄色、灰色、蓝色可选。环保材质，IP67 防护等级，产品符合 ROHS 标准。 电缆规格：0.15mm2、0.2mm、0.34mm2、0.5mm2 等 接头颜色：标准黑色、其他颜色可选
冲击电压:：2500 V（3-4 芯）1500 V（5 芯） 800 V（8-17 芯）
M12金属航空插头
M12金属航空插头
M12金属航空插头是M12连接器系列里的一个种类，是一种能够进行信号和电流传输连接到的电子元器件。
M12金属航空插头，带屏蔽作用。
在现代电气电子设备中，元器件的密度以及它们之间相关功能的日益增加，对电磁干扰提出了严格的限制。
所以M12
金属航空插头采用金属壳体封闭起来，以阻止内部电磁能辐射或受到外界电磁场的干扰。
M12金属航空插头的连接方式为M12*1螺钉接线，可以选择4、5、8芯，4、5、8针，出线口可以选择4-6mm、6-8mm，工作温度-25C°~+85C°，触点、针材质为CuZn，触点表面材质为Au，插头外壳为铸锌镀镍，此款插头做
工极为精致，是M12连接器系列里外观最精美的一个产品。
此款M12金属航空插头优点：1、带屏蔽作用，能有效的阻止内部电磁能辐射或受到外界电磁场的干扰；2、防水性能好、方便用户现场接线、高效快速连接，节省时间，性价比较高。
4针M12金属连接器图：
4芯M12金属连接器图
技术参数图：。
面板法兰式连接器-M12插座
圆柱脚
针式 4 芯面板前固定 KYF12J4Z-PG9-M-Q
4
Max.0.25mm²
4A
250V
-25...85℃ IP67
焊杯
针式 4 芯面板前固定 KYF12J4Z-PG9-M-T
4
Max.0.25mm²
4A
铜合金
表面镀 针式 5 芯面板前固定 KYF12J5Z-PG9-M-Q
5
Max.0.25mm²
外壳
描述
型号
针脚数量
出线截面 额定电流 额定电压
温度 防护等级 针脚类型
针式 3 芯面板前固定 KYF12J3Z-PG9-M-Q
3
Max.0.25mm²
4A
250V
-25...85℃ IP67
焊杯
针式 3 芯面板前固定 KYF12J3Z-PG9-M-T
3
Max.0.25mm²
4A
250V
-25...85℃ IP67
2A
30V
-25...85℃ IP67
焊杯
针式 8 芯面板前固定 KYF12J8Z-PG9-M-T
8
Max.0.25mm²
2A
30V
-25...85℃ IP67
圆柱脚
针式 12 芯面板前固定 KYF12J12Z-PG9-M-Q
12
以太网 专用
针式 4 芯面板前固定 D-KYF12J4Z-PG9-M-Q
圆柱脚
针式 4 芯面板前固定 KYF12J4Z/M12-M-Q
4
Max.0.25mm²
4A
250V
-25...85℃ IP67
焊杯
针式 4 芯面板前固定 KYF12J4Z/M12-M-T
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M12防爆插头，M12防爆连接器，M12金属防爆插头
传感器防爆插头（m12，m8，5/8，7/8等连接螺纹）
co-fly防爆插头，防爆连接器，金属防爆插头，金属防爆连接器
m12防爆插头，m12防爆连接器，m12金属防爆插头，m12金属防爆连接器，
m12防爆产品型号：
4芯公头型号：kyf12j4zt-nc.pb4芯母头型号：kyf12k4zt-nc.pb，
4芯弯头公头：kyf12j4wt-nc.pb4芯弯头母头：kyf12k4wt-nc.pb;
5芯公头型号：kyf12j5zt-nc.pb5芯母头型号：kyf12k5zt-nc.pb，
5芯弯头公头：kyf12j5wt-nc.pb5芯弯头母头：kyf12k5wt-nc.pb;
8芯公头型号：kyf12j8zt-nc.pb8芯母头型号：kyf12k8zt-nc.pb，
8芯弯头公头：kyf12j8wt-nc.pb8芯弯头母头：kyf12k8wt-nc.pb;
12芯公头型号：kyf12j12zt-nc.pb12芯母头型号：kyf12k12zt-nc.pb，12芯弯头公头：kyf12j12wt-nc.pb12芯弯头母头：kyf12k12wt-nc.pb; 4芯5芯8芯有螺丝压紧式或焊接式，12芯是焊接式。
（可定制其他芯数，如3芯6芯）
m8防爆插头，m8防爆连接器，m8金属防爆插头，m8金属防爆连接器，传感器防爆插头（m12，m8，5/8，7/8等连接螺纹）
co-fly防爆插头，防爆连接器，金属防爆插头，金属防爆连接器
M8防爆插头，m8防爆连接器，m8金属防爆插头，m8金属防爆连接器，
m8防爆产品型号：
3芯公头型号：kyf8j3zt-nc.pb3芯母头型号：kyf8k3zt-nc.pb，
4芯公头型号：kyf8j4zt-nc.pb3芯母头型号：kyf8k4zt-nc.pb，
5/8防爆插头，5/8防爆连接器，5/8金属防爆插头，5/8金属防爆连接器，
5/8防爆产品型号：2芯公头型号：kyf5/8j2zt-nc.pb2芯母头型号：kyf5/8k2zt-nc.pb，3芯公头型号：kyf5/8j3zt-nc.pb3芯母头型号：kyf5/8k3zt-nc.pb，2芯3芯是焊接式，可定制其他芯数（如4芯-8芯）。
7/8防爆插头，7/8防爆连接器，7/8金属防爆插头，7/8金属防爆连接器。
7/8防爆产品型号：
3芯公头型号：kyf7/8j3zt-nc.pb3芯母头型号：kyf7/8k3zt-nc.pb，3芯弯头公头：kyf7/8j3wt-nc.pb3芯弯头母头：kyf7/8k3wt-nc.pb; 4芯公头型号：kyf7/8j4zt-nc.pb4芯母头型号：kyf7/8k4zt-nc.pb，4芯弯头公头：kyf7/8j4wt-nc.pb4芯弯头母头：kyf7/8k4wt-nc.pb; 5芯公头型号：kyf7/8j5zt-nc.pb4芯母头型号：kyf7/8k5zt-nc.pb，5芯弯头公头：kyf7/8j5wt-nc.pb5芯弯头母头：kyf7/8k5wt-nc.pb; 3芯4芯5芯有螺丝压紧式或焊接式，可定制其他芯数（如4芯-8芯）。
3-1m12公头直型防水电缆连接器、全屏蔽型(3-12针型，螺丝压紧或焊接电缆，ip67,a编码、b编码)
3-2m12母头直型防水电缆连接器、全屏蔽型(3-12针型，螺丝压紧或焊接电缆，ip67,a编码、b编码)
3-3m12公头直型防水电缆连接器、全屏蔽型、带电缆保护尾套，(3-12针型，焊接接入电缆，ip67,a编码、b编码、d编码)
3-4m12母头直型防水电缆连接器、全屏蔽型、带电缆保护尾套，(3-12针型，焊接接入电缆，ip67,a编码、b编码、d编码)芯位位置与编码示意图常规产品均有现货供应。
接受用户的特殊需求定制。
防爆连接器，顾名思义，就是能够应用在恶劣的较为危险的爆炸环境中。
例如：煤矿行业，油漆或油墨厂家，木材加工厂，水泥厂，船务和污水处理。
都需要用到防爆连接器。
目前，市场上防爆连接器的品牌与种类很多，但真正意义上，具备过硬的防爆性能，安全可靠的质量的防爆连接器，市场上还是比较少。
其co-fly系列防爆连接器，基于危险环境专业连接器的设计，符合rohs认证。
位置键槽可以防止错误的连接。
co-fly系列防爆连接器，主要用在各种需要一个安全，可靠，容易分断的连接的应用。
尤其是在易爆燃性气体可能存在的制造厂的机器设备以及系统供电场合；也用在石油化工行业；包括磨坊，粮仓，油漆或油墨厂家，木材加工厂，水泥厂，船务和污水处理。
欢迎来电咨询上海科迎法电气科技有限公司生产的分线盒、电缆连接器、防水连接器、传感器、m12插头插座、m8插头插座等相关连接器产品。
